Kit för tillverkning av en självbärande skjutgrind för en passagebredd på 6,5 m, perforerad C-profil i ZN och drivsystem
Zn| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
| Tillgängliga produktvarianttyper Kit för tillverkning av en självbärande skjutgrind för en passagebredd på 6,5 m, perforerad C-profil i ZN och drivsystem | ||
| Typ av rullar: |
Du kan välja rullar av nylon eller av metall. Nylonrullar gör att grinden kan belastas kraftigt, förhindrar slitage på C-profilen och garanterar tyst gång för grinden. |
|
|---|---|---|
|
Nylon
rullar Metall
rullar |
||
| Typ av styrning, större sats: |
Övre styrning använder du om fyllningen i din grind (t.ex. träspjälor, lexan eller sträckmetall) inte sticker upp ovanför grinden. Du fäster den i det befintliga stängslet eller på en utjämningsstolpe. |
|
|
Sidostyrning
Styrning Övre
styrning |
||
15 546,89 kr inkl. moms
| Mått på C-profil | Bärförmåga | Drivning | Vikt |
|---|---|---|---|
| 80x80x5 | 600 | NICE Robus RBS600 | 11 kg |
Produktbeskrivning Kit för tillverkning av en självbärande skjutgrind för en passagebredd på 6,5 m, perforerad C-profil i ZN och drivsystem
Komponentsats för tillverkning av en fribärande grind i högsta kvalitet med mycket pålitliga belastningslager. Perforerad C-profil i den här satsen är varmförzinkad och hålen är laserskurna.
Obs: SATSen är jämfört med enskilda komponenter förmånligare prissatt. På begäran kan vi anpassa SATSEN och dra av en motsvarande rabatt. Om du har särskilda önskemål eller vill ha råd, kontakta oss.
| Satsen innehåller: | SADA-12-ZN | |||
|---|---|---|---|---|
 |
2 × | Vagn med åtta kullagerförsedda rullar | V-07-1 | |
|
Du kan välja rullar i nylon eller metall. Nylonrullar klarar hög belastning på grinden, förhindrar slitage på C-profilen och ger en tyst gång. Nylonrullar och metallrullar kostar lika mycket |
Detalj  |
|||
 |
6+3 m | Perforerad, varmförzinkad C-profil |
CP-ZN-D-80-6 + CP-ZN-D-80-3 |
|
|
En tjockväggig C-formad styrprofil som svetsas fast under grinden och gör att den kan löpa på vagnar som är förankrade i betongfundamentet. Profilen är ytbehandlad med zink och har hål utskurna med laser. C-profilerna kan skarvas genom svetsning. |
Detalj |
|||
 |
1 × | Infartsrulle | SN-1-80 | |
|
Infartsrullen monteras i början av C-profilen. Den rullar in i det nedre anslaget på anslagsstolpen och avlastar därmed grinden när den är stängd. |
Detalj |
|||
 |
1 × | Nedre anslag | DK-1-80 | |
|
Grindfånget placeras längst ned på anslagsstolpen. Det avlastar tryck- och dragkrafter som påverkar vagnarna när grinden är stängd. |
Detalj |
|||
 |
1 × | Grindstyrning | ||
|
Grindstyrning för vertikal stabilisering av grinden i sidled. Du kan välja en övre (1 × VVR-2-G) eller en sidomonterad styrning (2 × BR-43G). |
Sidomonterad Övre |
|||
 |

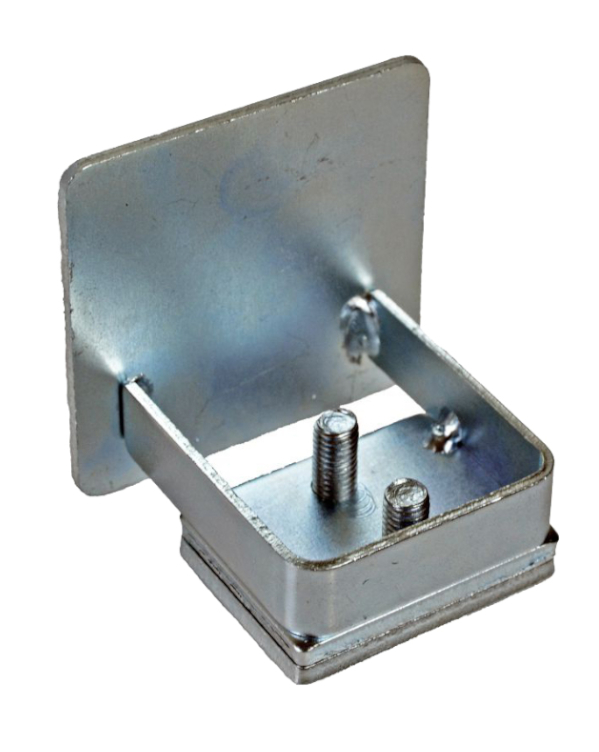

1 × | Ändstycke i metall till C-profil | SK-1-80 | |
|
Ändstycket till skjutgrindens C-profil monteras i början och eventuellt även i slutet av styrprofilen. Det skjuts in i C-profilen och fästs med en tryckplatta. |
Detalj |
|||
 |
1 × | NICE Robus RBS 600 grindmotor | NICE-RBS600-A | |
|
NICE Robus RBS600 grindmotor för grindar med en grindbladsvikt på upp till 600 kg och en grindbladslängd på 8 m. Motorn har en inbyggd NICE MCU1R30-styrenhet med integrerad mottagare. |
Detalj |
|||
 |
1 × | NICE MYGO4 – fyrkanalsfjärrkontroll | NICE-MYGO4 | |
|
NICE MYGO4 – fyrkanalsfjärrkontroll med rullande kod, 433,92 MHz |
Detalj |
|||
 |
1 × | Par NICE Era Photocell EPMB-fotoceller | NICE-EPMB | |
|
Säkerhetsfotoceller monteras på vardera sidan av öppningen. De skapar en infraröd stråle som, när den bryts av exempelvis en bil eller en fotgängare, skickar en signal till grindmotorn om att stoppa grinden eller förhindra att den öppnas. |
Detalj |
|||
 |
1 × | NICE ELDC LED-varningsljus med antenn | NICE-ELDC | |
|
NICE LED flashing ELDC-varningslampa i slagtålig polykarbonat, med inbyggd antenn som ökar fjärrkontrollens räckvidd (upp till 150 m). |
Detalj |
|||
 |
1 × | Monteringsanvisning för NICE Robus RBS 600 | ||
|
Monteringsanvisning med illustrerade kopplingsscheman samt instruktioner för programmering och parkoppling av fjärrkontroller, för en smidig installation. |
Ladda ner |
|||
| 1 × | Tillbehör för montering av grindmotor | |||
|
Komponenter för montering av grindmotor: höjdjusteringsskruvar, monteringsplatta, täcklock för förankringar och anslag för grindmotorns sensor. |
||||
 |
6 m | Kuggstång med metallförstärkning | LZ-1-6 | |
|
En skjutgrind med en fast monterad kuggstång drivs av grindmotorns kugghjul via kuggstångsdrivningen. |
Detalj |
|||
Till drivenheten kan du överväga att köpa till BiDi-WiFi-modulen (valfritt tillbehör). Den gör det möjligt att styra porten med mobilen via MyNice och via MyNice Pro programmera drivenheten och ändra dess tillgängliga avancerade inställningar.
Alla metalldelar utom C-profilen är ytbehandlade med zink. Gå till beskrivningen av satsens komponenter.
Leverans SATSEN
Alla satser för skjutgrindar finns i lager. Vi levererar SATSEN till dig med transportör direkt till din adress. Du kan betala mot postförskott (till chauffören när du tar emot varan) eller med förskottsbetalning via banköverföring i förväg. Ett annat alternativ är att hämta satsen personligen i Nové Mesto nad Váhom.
Beställning AV SATSEN
Du kan beställa SATSEN på följande sätt:
| 1. Kontakta oss via e-post eller telefon, kontakta oss. | |
|
2. Via varukorgen:
|
Montering av skjutgrind med satsens komponenter
Tillsammans med satsen för skjutgrinden får du en monteringsritning med rekommenderade mått för betongfundamentet och exempel på mått för fribärande grindar.
Vi hjälper dig gärna med rådgivning om satsens sammansättning och monteringen. Du kan:
| fylla i formuläret | ringa eller skriva |
|---|---|
| Be en säljare om råd | Kontakta oss. |
I fotogalleriet hittar du kundernas färdiga installationer av skjutgrindar byggda med våra komponenter.
Förlängd garanti
För alla metalldelar i denna SATS gäller en förlängd garanti på 36 månader. 36 månaders förlängd garanti. Garantin omfattar, utöver metalldelarna, även nylondelarna och framför allt lagerrullarna vagnarna, som utgör grunden i den fribärande grindens mekanism.
För all och automationsutrustning i vår butik gäller standardgaranti på 24 månader.
Fakturan som bifogas leveransen gäller som garantibevis.
Beskrivning av SATSEN för tillverkning av fribärande skjutgrind
Komplett SATS för tillverkning av fribärande skjutgrind för en passagebredd på upp till 6,5 m och en totalvikt på högst 600 kg för den fribärande grinden. En komplett sats med 6+3 meter perforerad C-profil har ett förmånligt pris. På begäran levererar vi C-profilen kapad i hela meter. Den kan även skarvas genom svetsning för att få en passagebredd som överstiger 6,5 m.
SATSEN innehåller bärvagnar för fribärande grindar med åtta rullar med kraftiga lager. Vagnarna har justerings- och pendelfunktion, där justeringen används för att fininställa grindens avstånd från marken och pendelfunktionen fördelar belastningen jämnt på alla lager vid både drag och tryck. Vagnarna levereras med monteringsplatta.
Satsen innehåller även ett nedre stopp och ett uppkörningshjul, som avlastar grinden och även fungerar som stopp- och säkerhetsdetaljer. Delarna i denna SATS är sammansatta så att du inte behöver köpa till fler komponenter (du kan dock komplettera satsen med till exempel ett övre stopp).
Satsen innehåller även ett komplett set för automatisering av skjutgrinden: en grinddrivenhet och elektroniska tillbehör (fjärrkontroller, varningsljus, fotoceller).
C-profilen svetsas fast på grindens underram. För den nedre fyrkantsprofilen i grindramen rekommenderar vi minst 80x40x2mm. Övriga fyrkantsprofiler kan vara 40x40, 60x40 eller 80x40 – det beror på genomfartsbredden, grindbladets totala längd och den avsedda vikten; vi hjälper dig gärna att välja. Vi hjälper dig gärna. Grindramen måste vara robust och stabil. När du har grindramen monterar du vagnarna på betongfundamentet (använd stålpluggar, kemiskt ankare, eller gjut fast vagnarna direkt i fundamentet med gängstänger). Måtten på betongfundamentet och övriga rekommenderade arbetsmoment skickar vi med produkterna. Du kan också kontakta oss, så hjälper vi dig.
Mer information om fribärande grindar och komponenterna som grinden byggs av finns i avsnittet Vanliga frågor vid byggnation av skjutgrind.
