Utrymme
- fri passagebredd ŠP,
- vilken sida och åt vilket håll grinden ska skjutas undan,
- fritt utrymme för hela grinden inklusive motvikten,
- marknivåerna längs hela grindens rörelsebana.
Manual för fribärande skjutgrind upp till 6,5 m
Teknisk guide · gör det själv · fribärande grind
Från mätning av passageöppningen via betongfundament, kabeldragning, grindvagnar, styrning och drivenhet till en översikt över mått och tekniska ritningar för öppningar på 2,5–6,5 m.

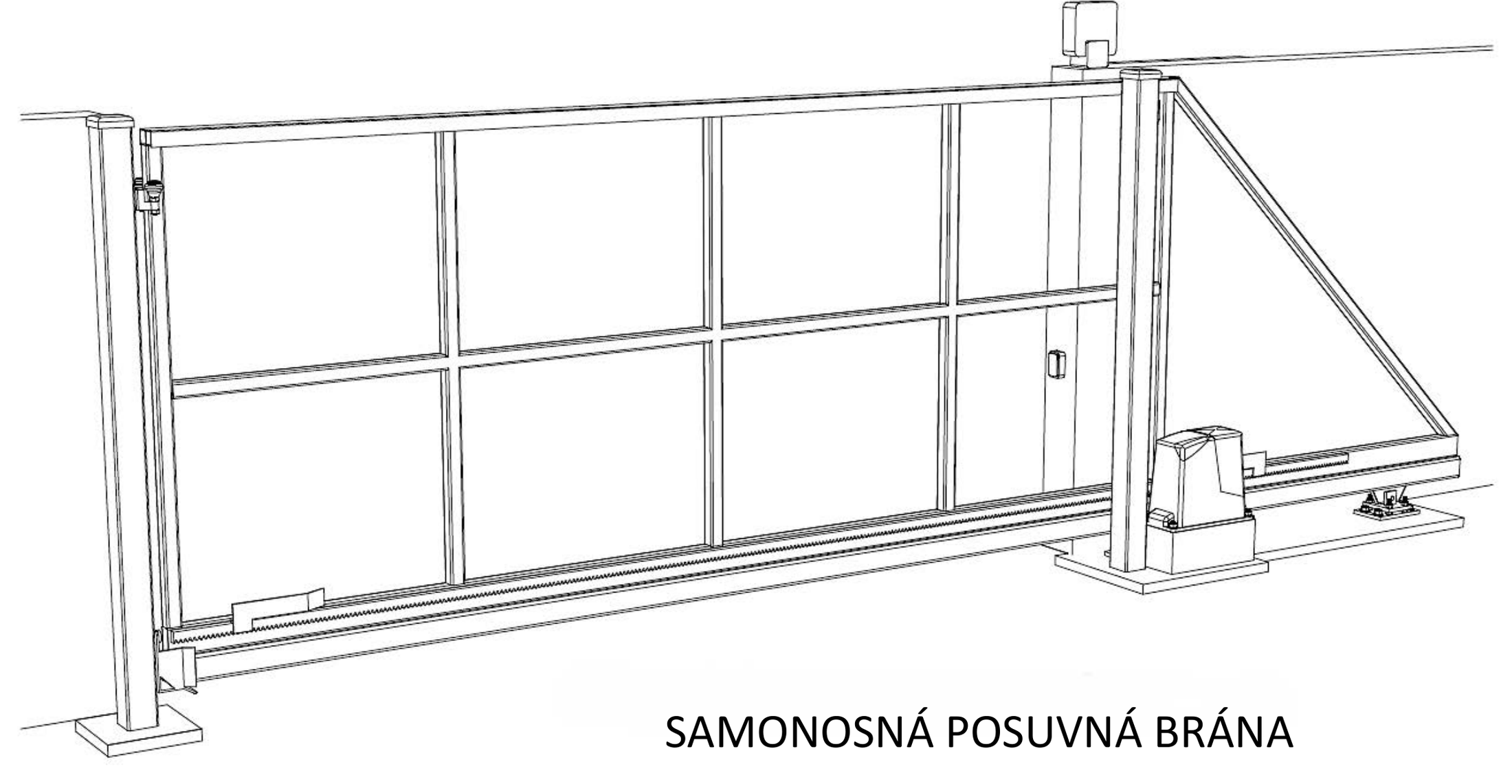

Från passageöppningens mått till en färdig fribärande grind
En fribärande grind rör sig ovanför marken utan markmonterad skena i passageöppningen. Grindbladet bärs upp av grindvagnar som är förankrade i betongfundamentet och en bärande C-profil som är svetsad på ramens undersida. Vid konstruktionen måste grindbladets totala längd, motvikten, profilen, grindvagnarna, fyllningen, styrningen, fundamentet och eventuell drivenhet samordnas.
Mått att ta och val att göra före tillverkningen
Konstruktion
- ramhöjd och typ av fyllning,
- uppskattad vikt och vindbelastning,
- grindvagnar som passar grindens längd och belastning.
Manövrering
- manuell eller motordriven drift,
- placering av drivenhet, fotoceller och varningsljus,
- förberedelse av skyddsrör före gjutning,
- säkerhetslister och andra komponenter enligt riskbedömningen.

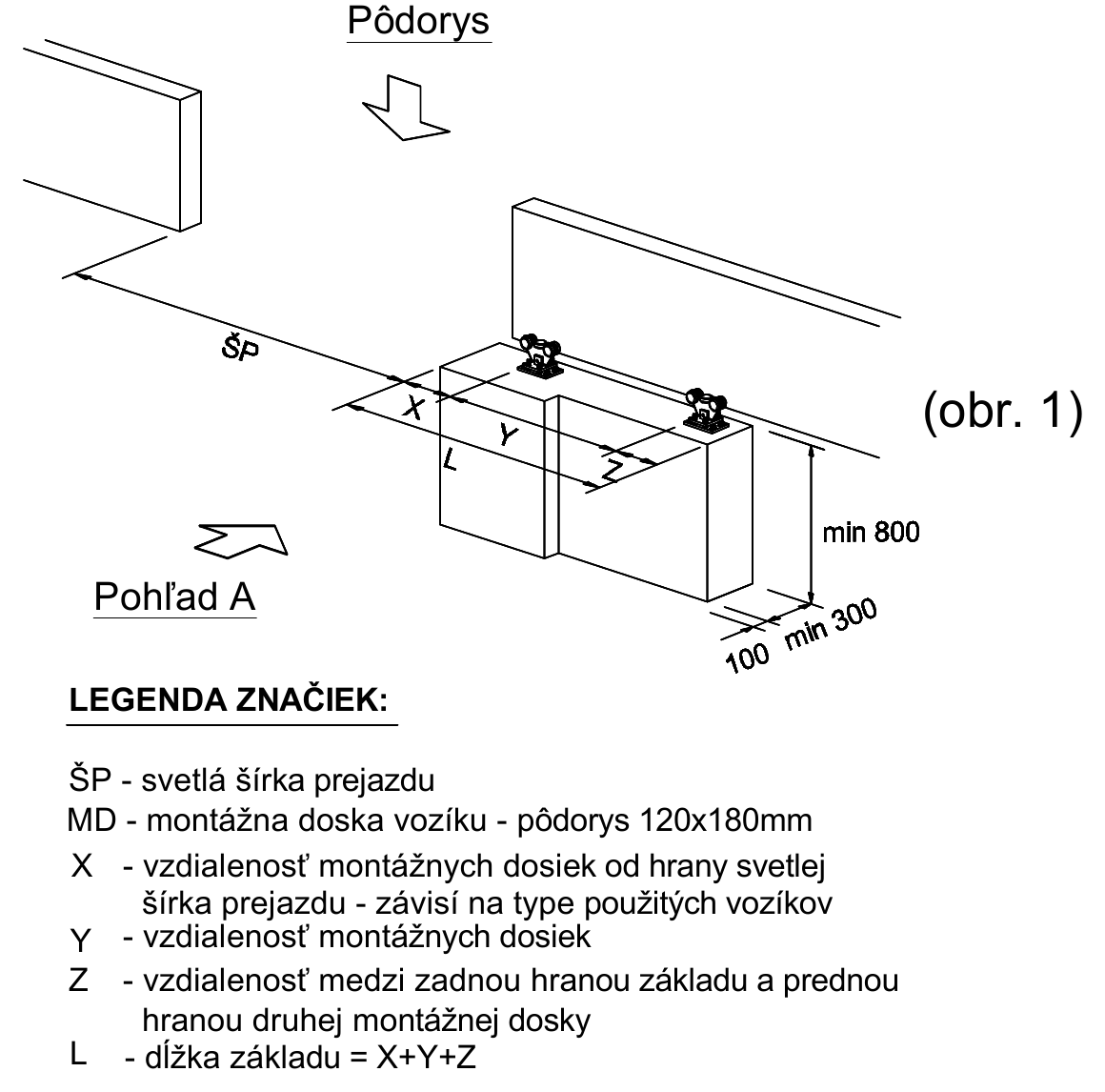

1. Betongfundament samt placering av monteringsplattor och komponenter
I källan anges fundamentets längd som L = X + Y + Z. Måttet X är 160 mm för grindvagnar med 3 eller 5 rullar och 240 mm för grindvagnar med 8 rullar. Fundamentet ska vara minst 800 mm djupt. De slutliga måtten ska dock fastställas genom en projektering som tar hänsyn till markförhållanden, tjäle och lokala förutsättningar.

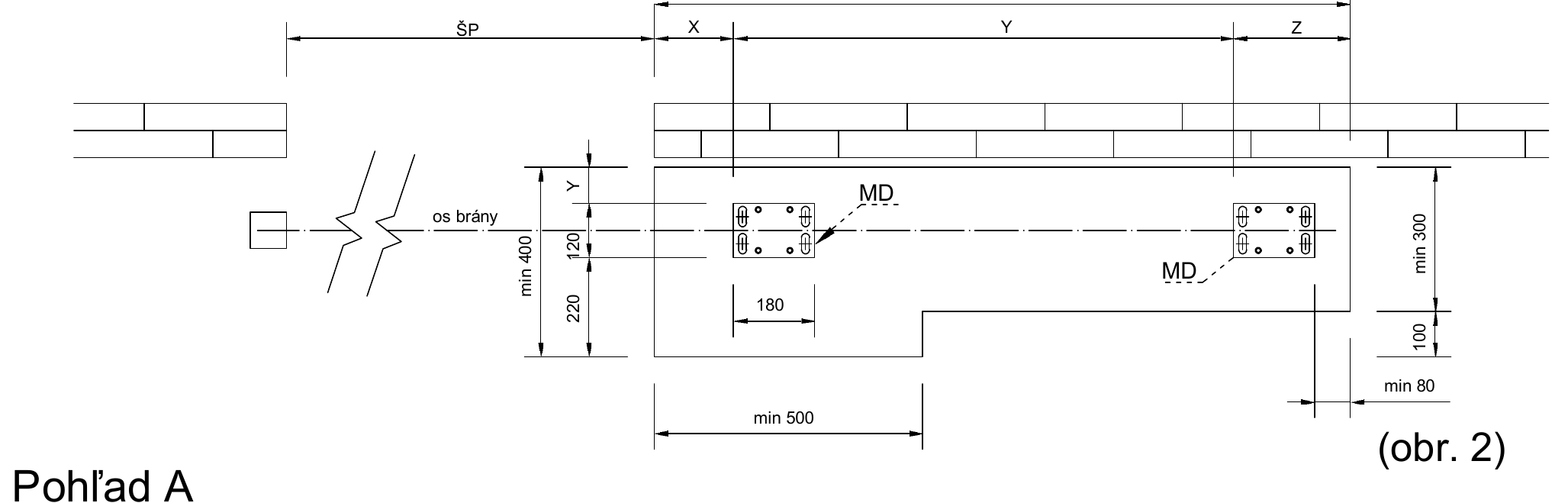

Planvy över betongfundamentets och grindvagnarnas placering

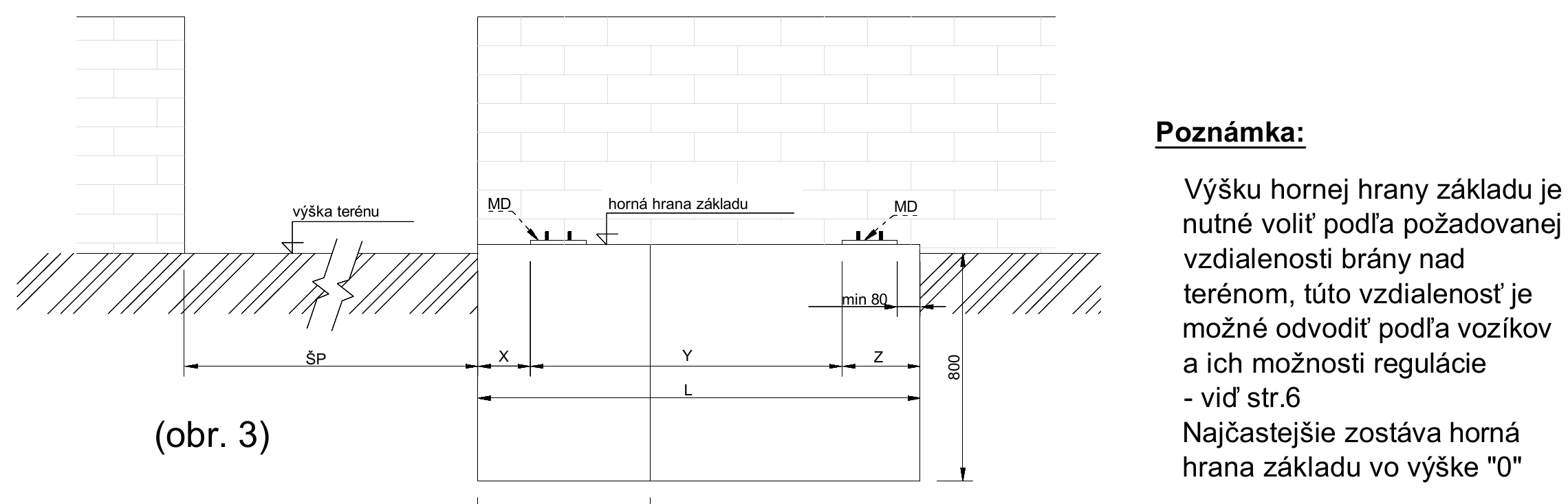

Betongfundament – vy A
| ŠP | Y | Z | L |
|---|---|---|---|
| 2 500 mm | 750 mm | 290 mm | 1 200 mm |
| 3 000 mm | 950 mm | 290 mm | 1 400 mm |
| 3 500 mm | 1 150 mm | 290 mm | 1 600 mm |
| 4 000 mm | 1 300 mm | 340 mm | 1 800 mm |
| 4 500 mm – kort | 1 050 mm | 290 mm | 1 500 mm |
| 4 500 mm – full | 1 500 mm | 340 mm | 2 000 mm |
| 5 000 mm | 1 700 mm | 340 mm | 2 200 mm |
| 5 500 mm | 1 850 mm | 290 mm | 2 300 mm |
| 6 000 mm | 2 050 mm | 290 mm | 2 500 mm |
| 6 500 mm | 1 950 mm | 290 mm | 2 400 mm |
| ŠP | Y | Z | L |
|---|---|---|---|
| 2 500 mm | 650 mm | 310 mm | 1 200 mm |
| 3 000 mm | 900 mm | 260 mm | 1 400 mm |
| 3 500 mm | 1 100 mm | 260 mm | 1 600 mm |
| 4 000 mm | 1 250 mm | 310 mm | 1 800 mm |
| 4 500 mm – kort | 900 mm | 260 mm | 1 400 mm |
| 4 500 mm – full | 1 350 mm | 310 mm | 1 900 mm |
| 5 000 mm | 1 550 mm | 310 mm | 2 100 mm |
| 5 500 mm | 1 750 mm | 310 mm | 2 300 mm |
| 6 000 mm | 1 950 mm | 310 mm | 2 500 mm |
| 6 500 mm | 1 900 mm | 260 mm | 2 400 mm |
- Vagnens monteringsplatta har måtten 120 × 180 mm.
- Hålen i monteringsplattorna ska vara minst 17 mm; källan anger förankring med M16-gänga.
- Det går att gjuta in stängerna direkt, använda kemisk förankring i härdad betong eller skära ut monteringsplattor ur fundamentet; metoden måste anpassas efter underlaget och belastningen.
- Fundamentets överkant ligger ofta i marknivå, men den avgörande faktorn är grindens önskade höjd över marken och vagnarnas justeringsområde.

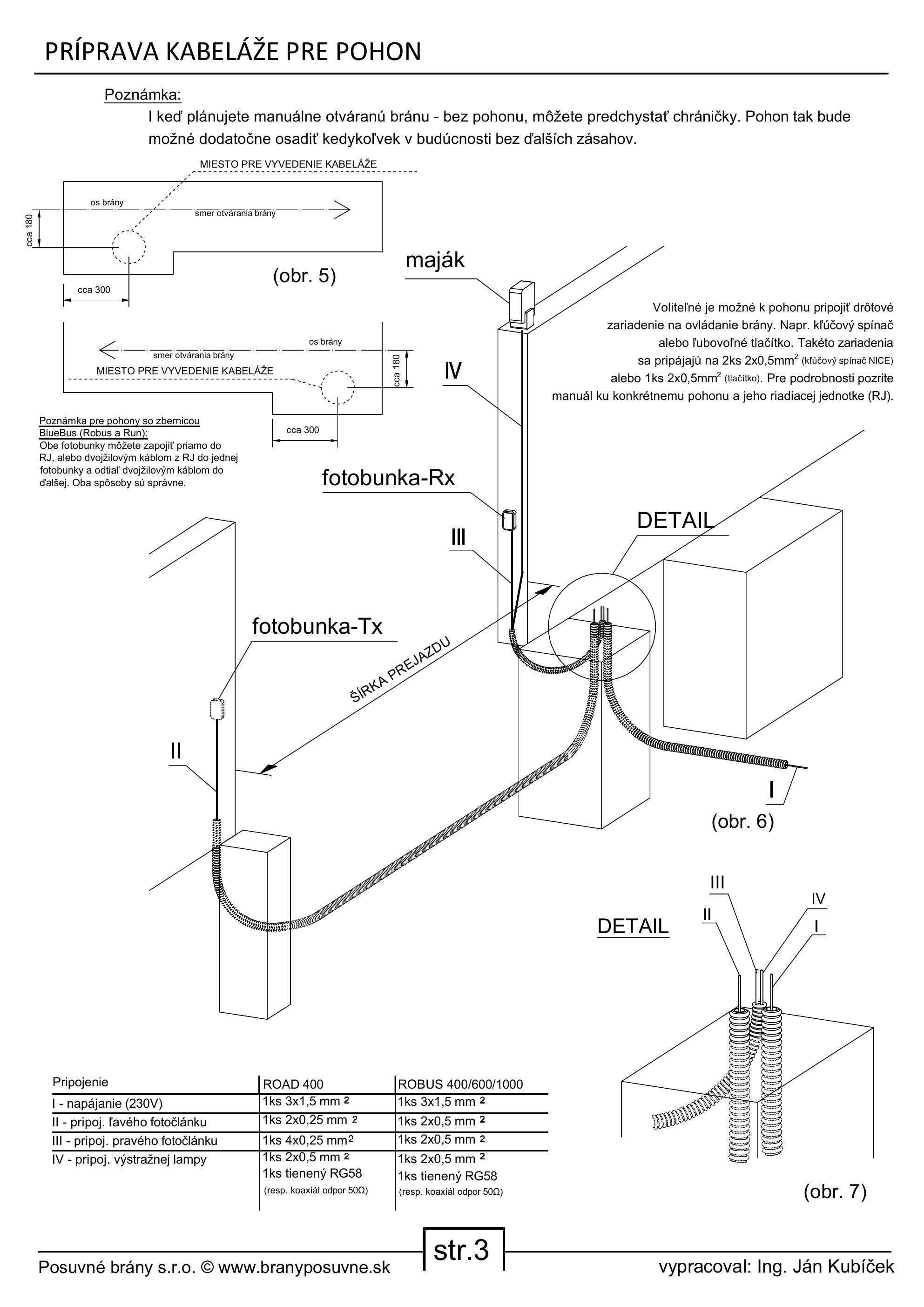

2. Förbered kablage och skyddsrör före gjutning
Dra ut skyddsrören till motorutrymmet, till båda fotocellerna och till signallampan innan gjutningen. Räkna med ett kabelutlopp cirka 300 mm från kanten vid motorn, beroende på vald orientering; vid den högra stolpen ligger fotocellen enligt källan cirka 180 mm ovanför det aktuella utloppet.
| Ledning | Funktion | Nice Road RD400 | Nice Robus RB 400/600/1000 – äldre generation |
|---|---|---|---|
| I | Strömförsörjning till motor, 230 V | 1 × 3 × 1,5 mm² | 1 × 3 × 1,5 mm² |
| II | Vänster fotocell, sändare Tx | 1 × 2 × 0,25 mm² | 1 × 2 × 0,5 mm² |
| III | Höger fotocell, mottagare Rx | 1 × 4 × 0,25 mm² | 1 × 2 × 0,5 mm² |
| IV | Signallampa och antenn | 1 × 2 × 0,5 mm² + skärmad RG58, 50 Ω | 1 × 2 × 0,5 mm² + skärmad RG58, 50 Ω |
En valfri nyckelbrytare kräver enligt källan 2 × kabel 2 × 0,5 mm²; en enkel tryckknapp kräver 1 × kabel 2 × 0,5 mm². I ett BlueBUS-system kan fotocellerna anslutas separat till styrenheten eller seriekopplas, om den aktuella styrenheten och dess manual tillåter det.

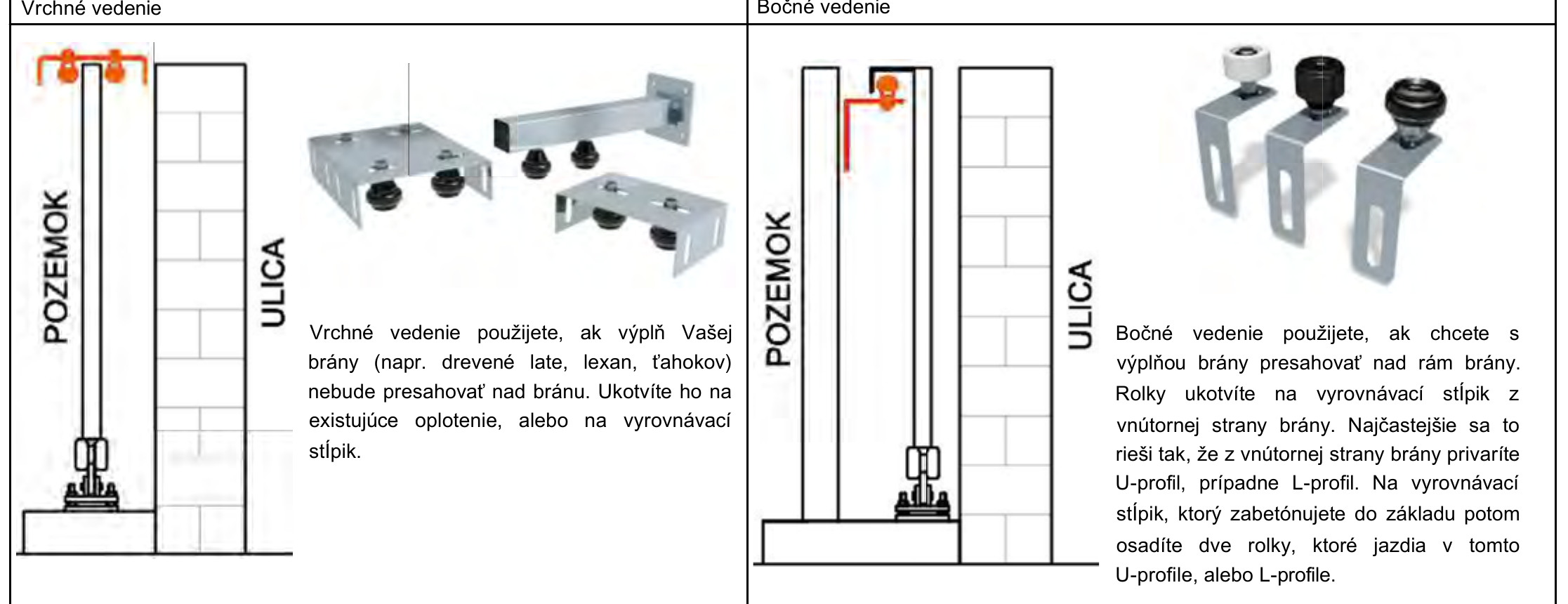

3. Grindstyrning, vagnar och höjd över marken
Toppstyrning
Styrhjulen vilar mot ramens övre del. Konstruktionen måste ha en stabil stolpe eller överliggare på rätt plats och får inte klämma åt grinden.
Sidostyrning
Sidostyrningskonsolen styr ramen från sidan. Kontrollera utrymmet, stolpens styvhet och hjulens justering, och se till att varken fyllningen eller svetsfogarna kommer i vägen för rörelsen.
Rekommenderade vagnar för grindar upp till 6,5 m
Nedan visas vanliga alternativ för det intervall som den här manualen omfattar. Välj slutlig vagn utifrån C-profil, passagebredd, vikt, fyllning och grindkonstruktion.
Fast justerbar vagn med 3 rullar
För kortare passager upp till 3 m. För C-profil 70 eller 80; monteringsplatta 180 × 120 mm.
Svängbar justerbar vagn med 5 rullar
Ett vanligt alternativ för passager på 3–5 m. Variant för C-profil 70 eller 80; monteringsplatta 180 × 120 mm.
Svängbar justerbar vagn med 8 nylonrullar
Produkten är avsedd för passager på 5–7,5 m; i den här manualen omfattas varianter på 5–6,5 m. För C-profil 70 eller 80.
Svängbar justerbar vagn med 8 metallrullar
Helmetallvariant för C-profil 80. Produkten är avsedd för passager på 5–7,5 m; i den här manualen omfattas varianter på 5–6,5 m.
C-profiler enligt ritningarna
Ritningarna för passager på 2,5–4,0 m använder C-profil 70 × 70 × 4 mm; ritningarna för passager på 4,5–6,5 m använder 80 × 80 × 5 mm. Välj material och kontrollera alltid den slutliga belastningen tillsammans med vagnarna och grindens fyllning.
C-profil 70 × 70 × 4 mm, Fe
Dimensionen som används i ritningarna för passager på 2,5–4,0 m. Obehandlat stål, längder 1–6 m.
C-profil 70 × 70 × 4 mm, Zn
Varmförzinkad variant av dimensionen som används i ritningarna för passager på 2,5–4,0 m.
C-profil 80 × 80 × 5 mm, Fe
Dimensionen som används i ritningarna för passager på 4,5–6,5 m. Obehandlat stål, längder 1–6 m.
C-profil 80 × 80 × 5 mm, Zn
Varmförzinkad variant av dimensionen som används i ritningarna för passager på 4,5–6,5 m.

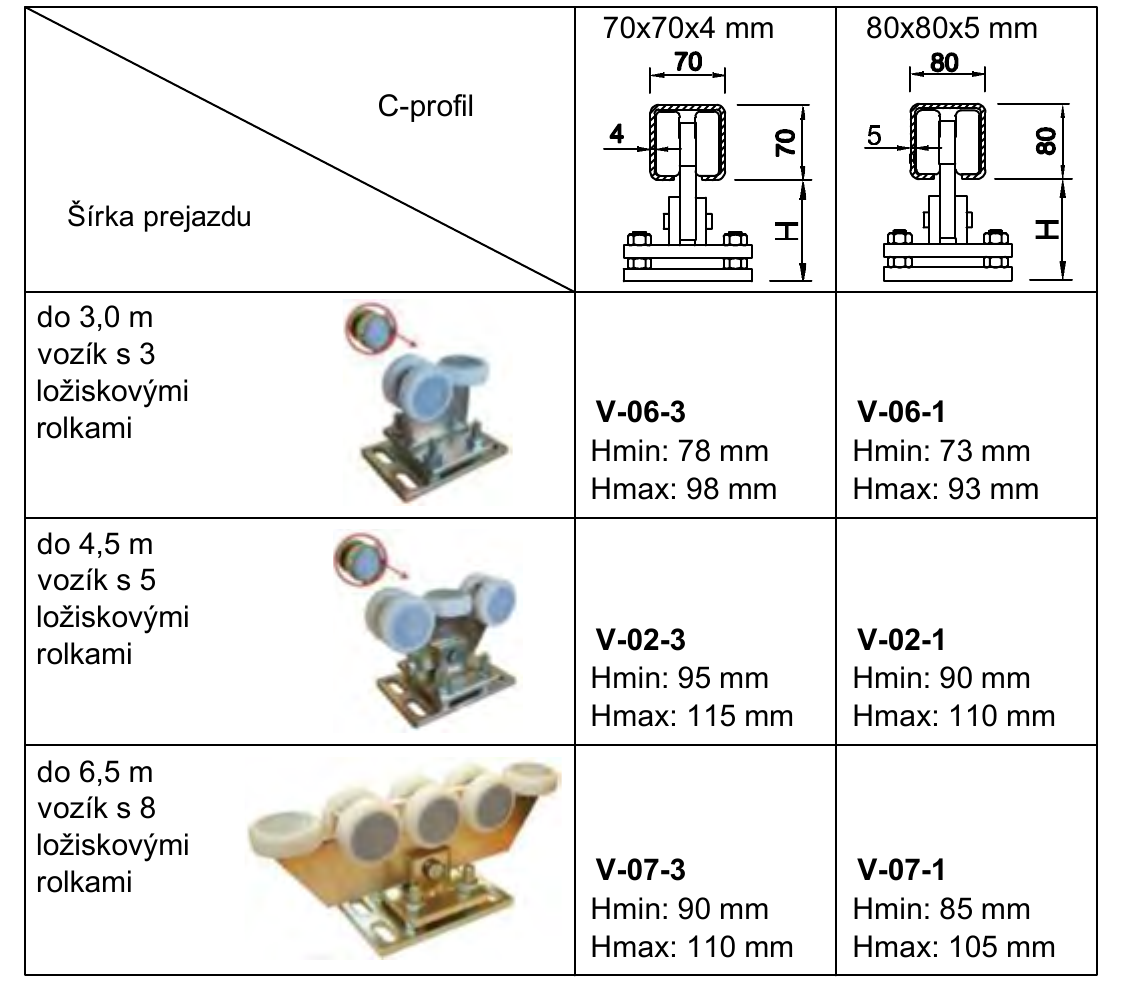

| Rullvagn | 70 × 70 × 4 mm | 80 × 80 × 5 mm |
|---|---|---|
| 3 rullar | V-06-3 · 78 till 98 mm | V-06-1 · 73 till 93 mm |
| 5 rullar | V-02-3 · 95 till 115 mm | V-02-1 · 90 till 110 mm |
| 8 rullar | V-07-3 · 90 till 110 mm | V-07-1 · 85 till 105 mm |
| 10 rullar | — | 93 till 109 mm |
Välj värdet på H inom justeringsintervallet så att grinden hålls ovanför markens högsta punkt och rätt position för drivmotor, kuggstång, ändstopp och styrning bibehålls.
4. Drivmotorns och kuggstångens höjd

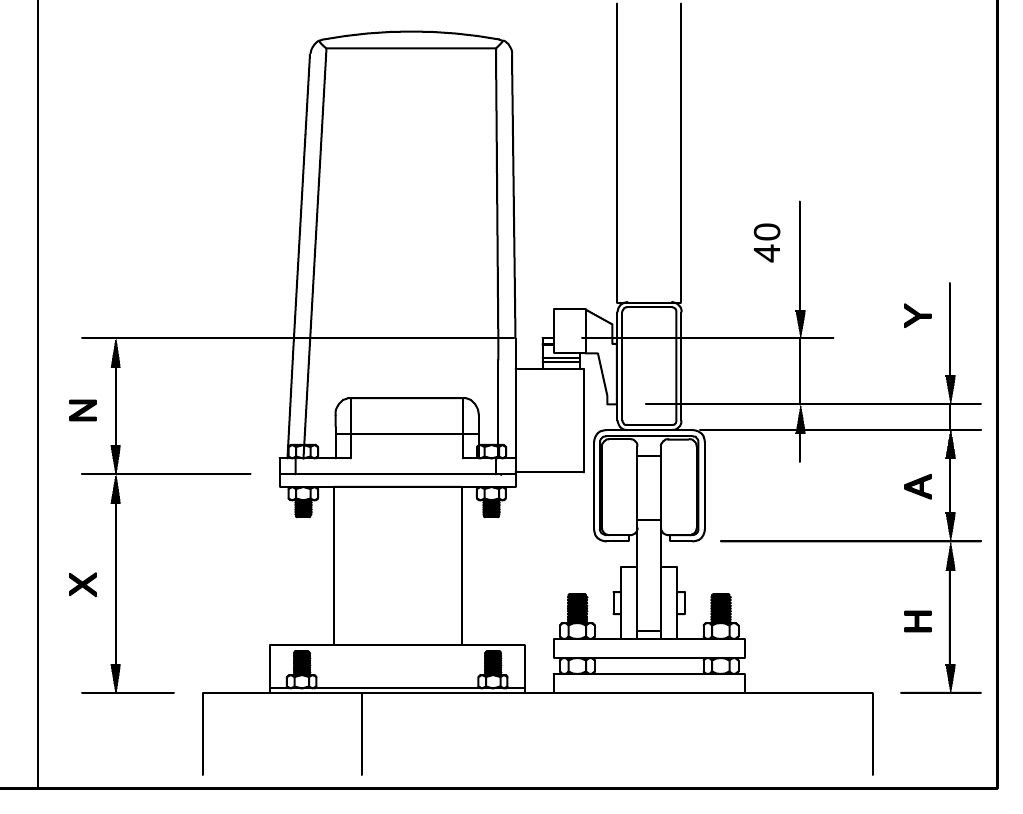

Källan använder beteckningarna: H = rullvagnens höjd, A = C-profilens höjd, Y = önskat avstånd mellan grinden och marken, N = drivmotorns bygghöjd. Drivmotorns monteringsplattas position X bestäms med följande formel:
X = H + A + Y + 40 − N
Källan anger N = 85 mm för Road 400 och Robus 400, N = 92 mm för Robus 600/1000 och N = 109 mm för Run 1800P. Dessa värden gäller specifika äldre modeller. För en annan eller nyare drivmotor, mät N enligt dess monteringsritning.
Exempel från källan: Robus 600, C-profil 80 mm, 5-rullars rullvagnar H = 90 till 110 mm, avstånd Y = 0 och N = 92 mm ger X = 118 till 138 mm. Källan väljer därefter en monteringshöjd på 115 mm. Kontrollera därför positionen fysiskt mot den aktuella rullvagnen, kuggstången och drivmotorn innan den används.
- Rikta in grinden på rullvagnarna och ställ in önskat avstånd till marken.
- Montera drivmotorn på en stadig, justerbar platta så att kugghjulet griper korrekt in i kuggstången.
- Låt inte kuggstången överföra hela grindens vikt till kugghjulet. Följ anvisningarna för spelet i drivmotorns och kuggstångens manualer.
- Kontrollera manuellt att ingreppet är jämnt längs hela banan och att inget kärvar. Slutför först därefter förankringen.
5. Kopplingsscheman för drivmotorer

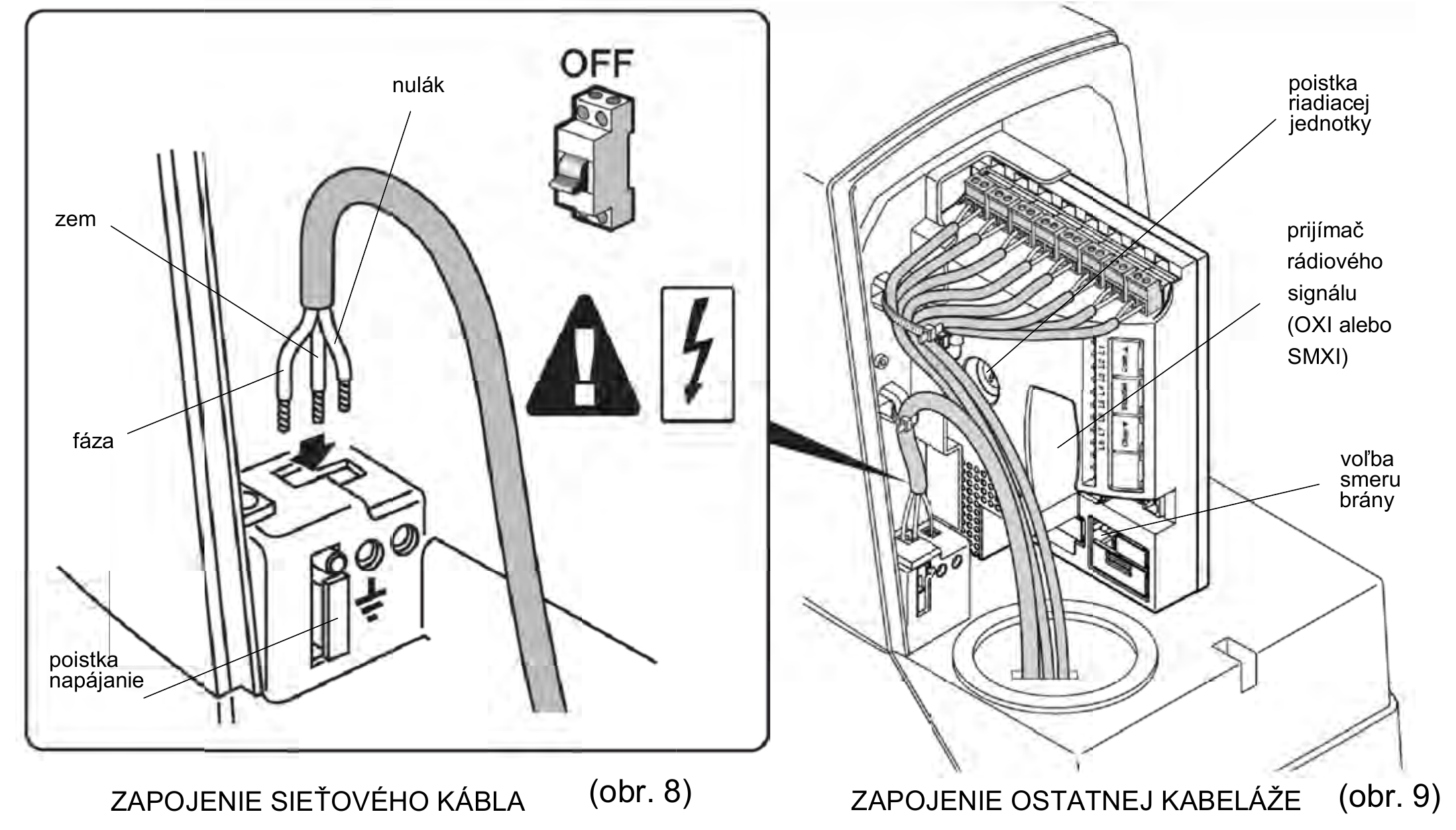

Nice Road RD400
Utdraget visar grundläggande anslutning av nätkabeln och placeringen av plintarna i Road RD400-drivmotorn. Det ursprungliga PDF-dokumentet innehåller även en annan bild märkt för en annan styrenhet. Den har medvetet utelämnats för att undvika att två olika scheman blandas ihop.

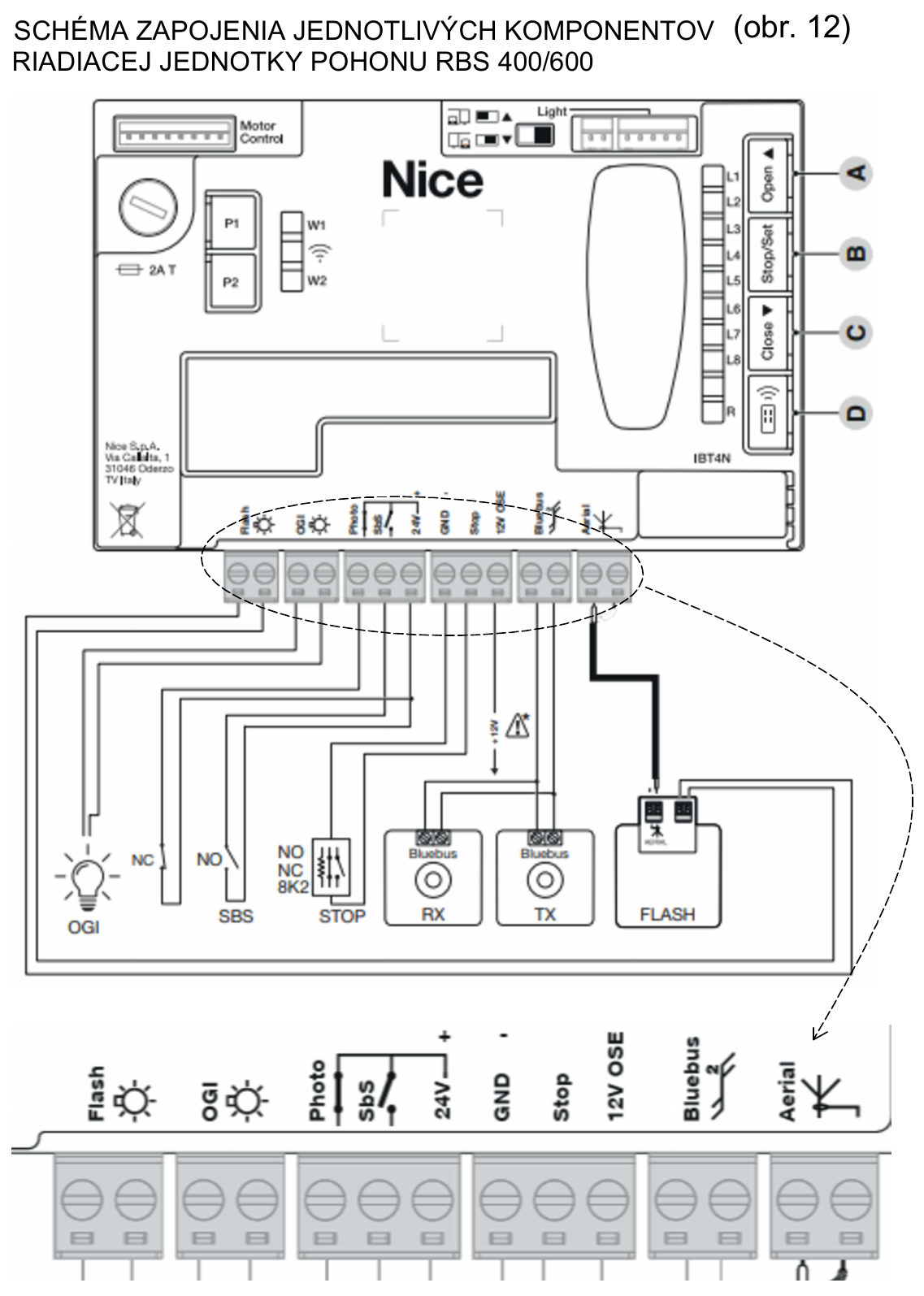

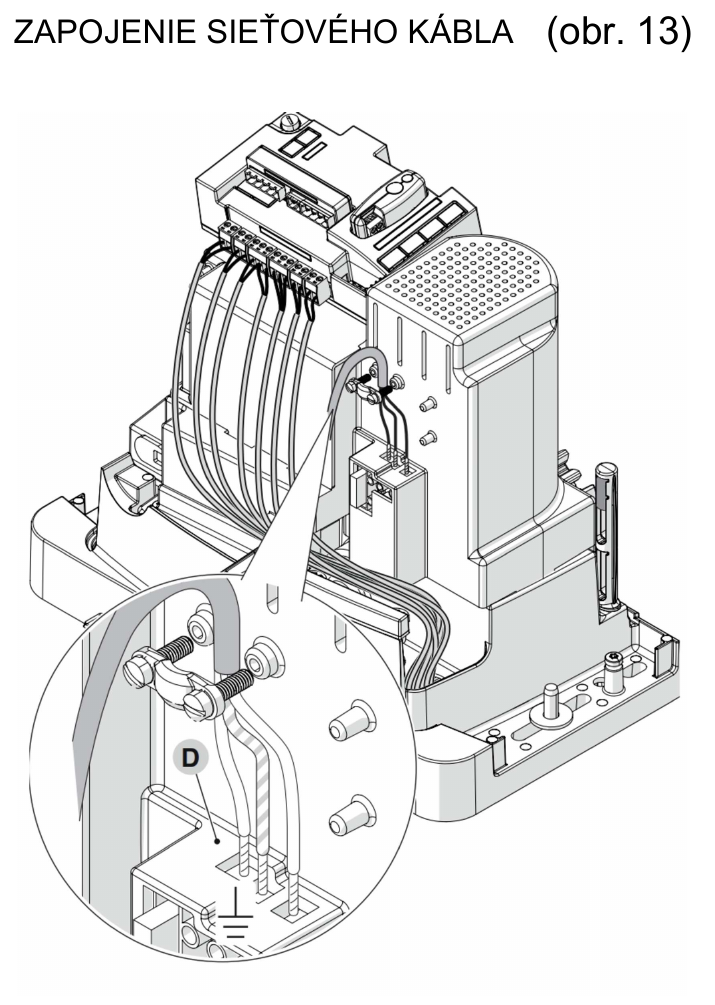

Nice Robus RBS400 / RBS600 – aktuell generation
De färdiga schemana är hämtade från sidan 5 i manualen för skjutgrindar v5. De återger originalanslutningarna, beteckningarna och den förstorade detaljen av kopplingsplinten; de har inte ritats om.
Monteringsmanual för NICE RBS400/600/600HS – kopplingsschema och beskrivning av anslutningarna.
Produkter: NICE Robus RBS400 och NICE Robus RBS600.

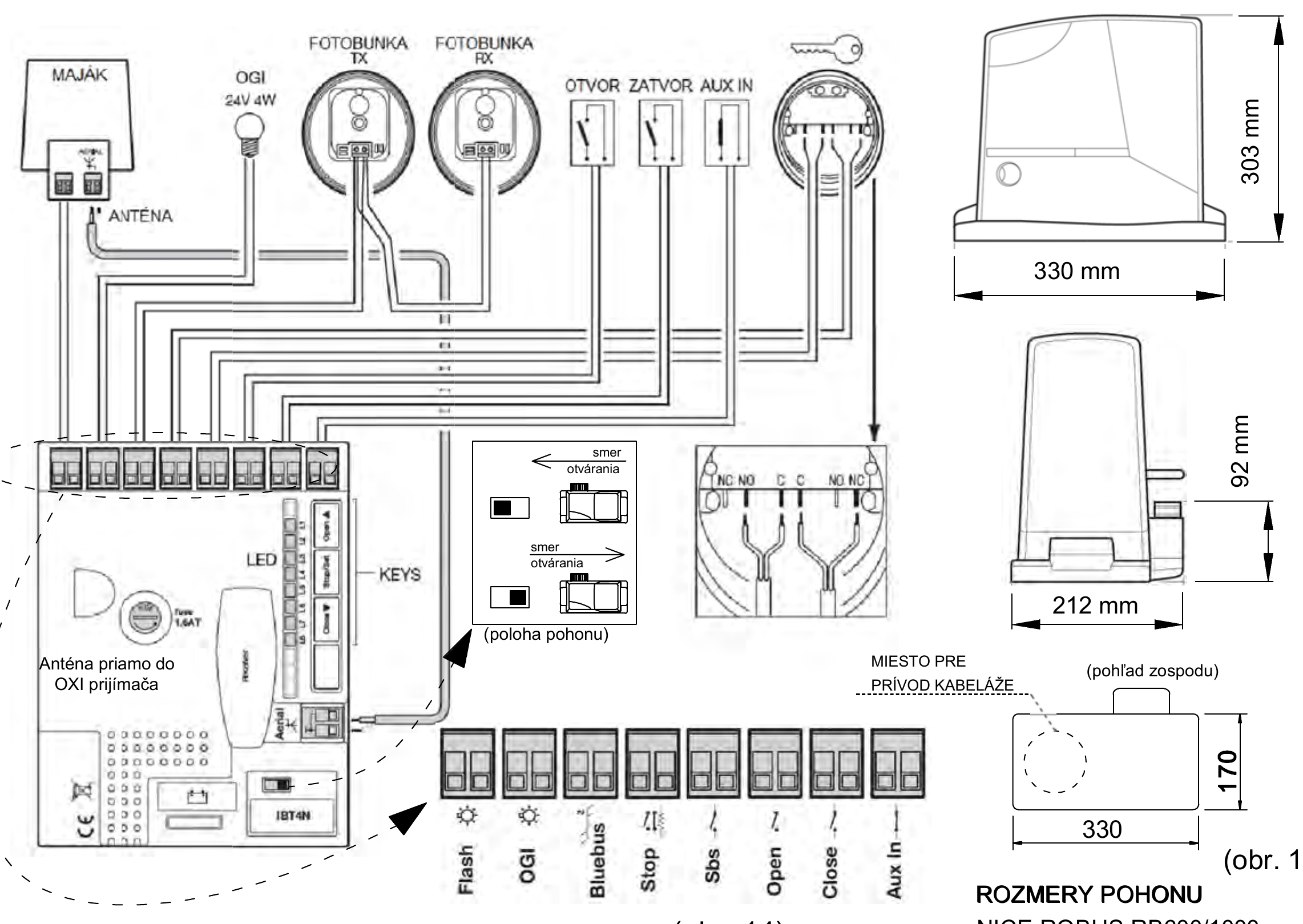

Nice Robus RB 400/600/1000 – äldre generation
Följande utdrag gäller endast den äldre generationen Robus RB och styrenheten som visas på bilden. Det innehåller anslutningar för varningsljus, fotoceller och styringångar samt äldre mått för drivmotorn. Använd det inte för Robus RBS.
6. Sammanfattande tabell över mått och vikter
Värdena i tabellen gäller specifika varianter från källritningarna som anges i nästa kapitel.
| Fri passagebredd | Grindens totallängd | Grindens egenvikt | Max. belastning per meter | Max. fyllningsvikt |
|---|---|---|---|---|
| 2,5 m | 3,77 m | 80 kg | 195 kg/m | 525 kg |
| 3,0 m | 4,49 m | 90 kg | 165 kg/m | 530 kg |
| 3,5 m | 5,22 m | 105 kg | 145 kg/m | 535 kg |
| 4,0 m | 5,85 m | 120 kg | 125 kg/m | 525 kg |
| 4,5 m – kort | 6,00 m | 140 kg | 105 kg/m | 495 kg |
| 4,5 m – tät | 6,48 m | 150 kg | 125 kg/m | 590 kg |
| 5,0 m | 7,17 m | 165 kg | 100 kg/m | 520 kg |
| 5,5 m | 7,86 m | 180 kg | 95 kg/m | 540 kg |
| 6,0 m | 8,55 m | 195 kg | 75 kg/m | 465 kg |
| 6,5 m | 9,00 m | 200 kg | 55 kg/m | 370 kg |
7. Tekniska ritningar för olika grindbredder
I sammanfattningstabellen ovan anges de viktigaste värdena även i textform. Ritningarna nedan visar ramens indelning, snittens placering och måttsättningen. Varje förhandsvisning länkar till bilden i full upplösning.

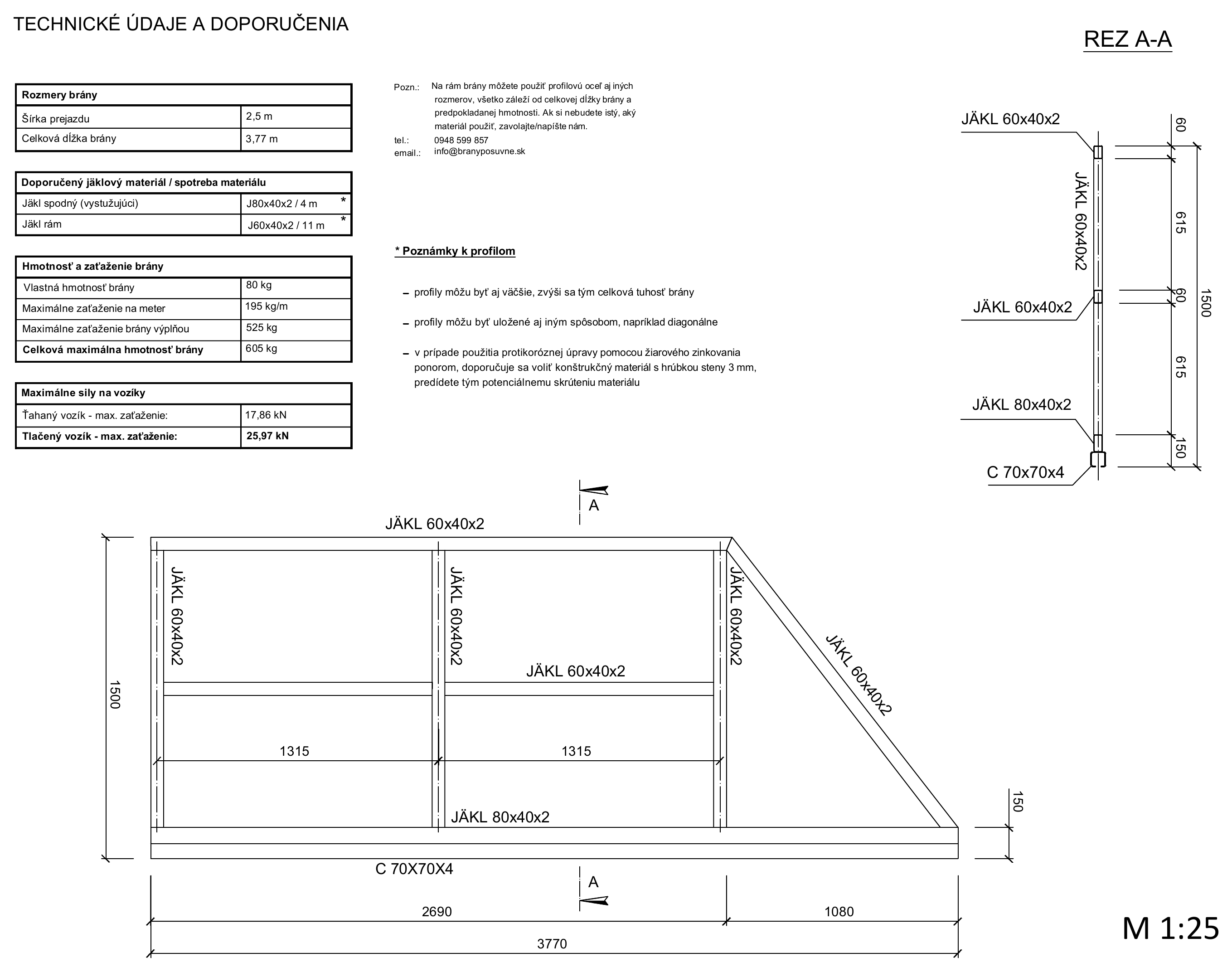

Passage 2,5 m
Total längd 3 770 mm, ram 2 690 mm, motvikt 1 080 mm, ramhöjd 1 500 mm, C-profil 70 × 70 × 4 mm.

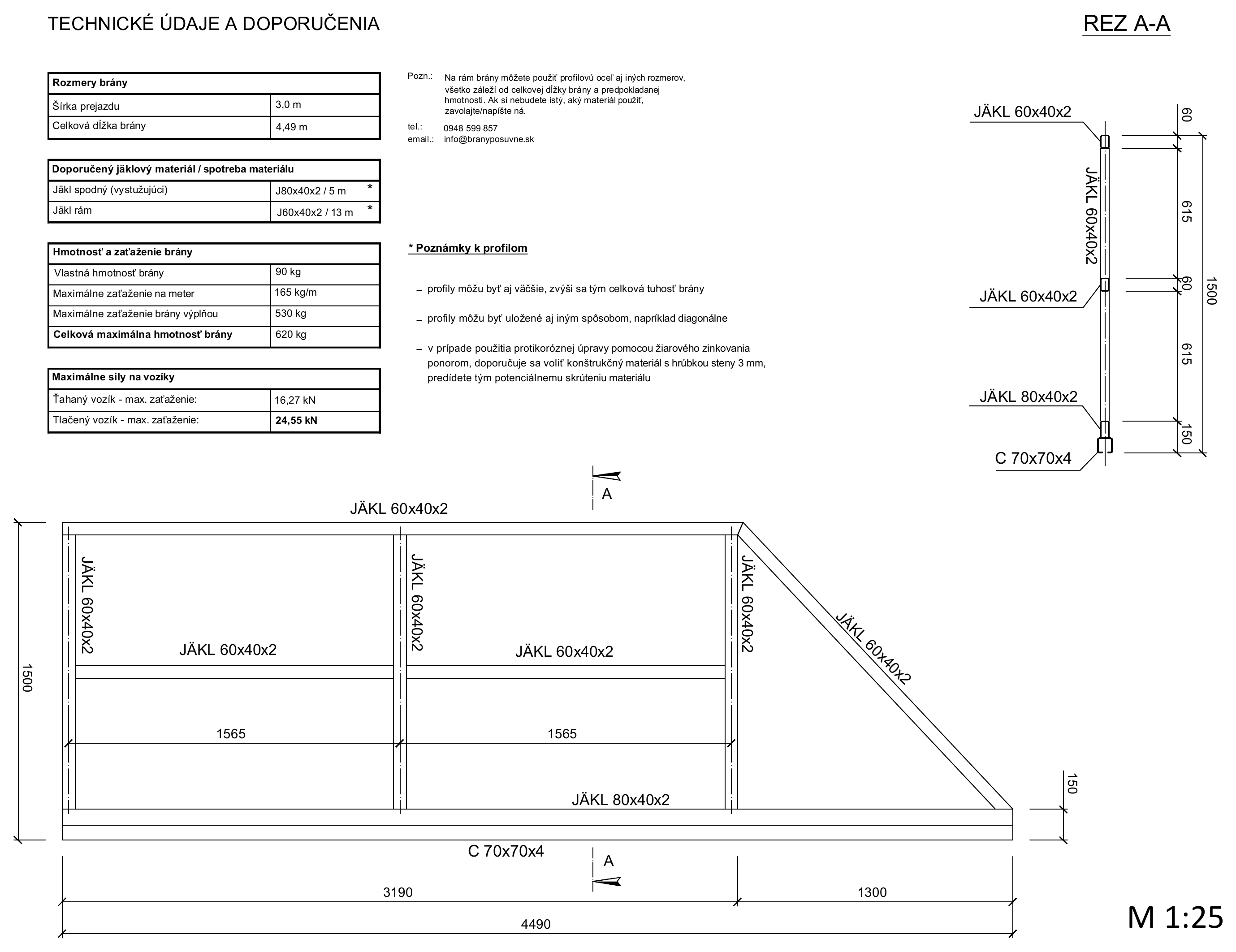

Passage 3,0 m
Total längd 4 490 mm, ram 3 190 mm, motvikt 1 300 mm, ramhöjd 1 500 mm, C-profil 70 × 70 × 4 mm.

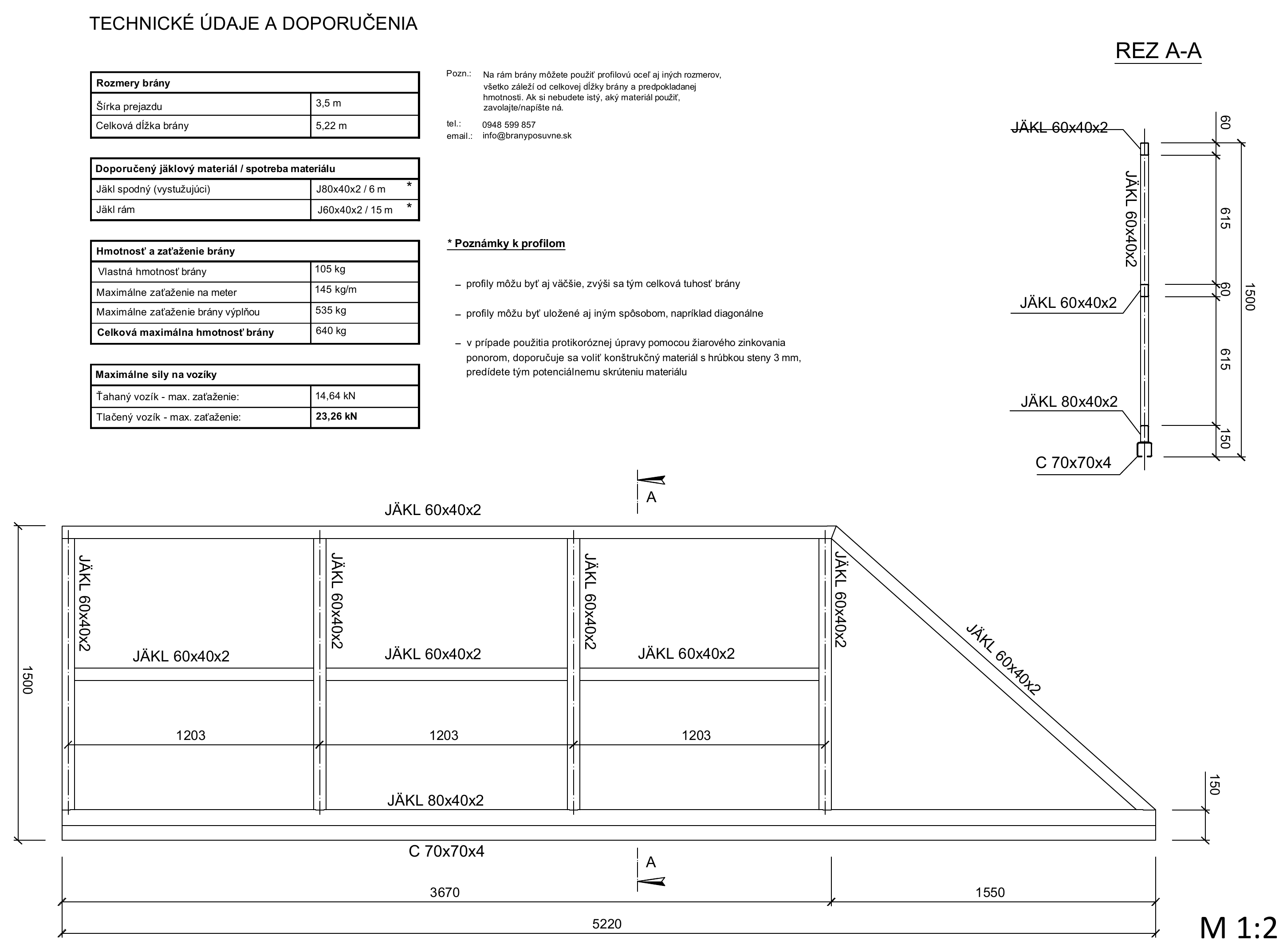

Passage 3,5 m
Total längd 5 220 mm, ram 3 670 mm, motvikt 1 550 mm, ramhöjd 1 500 mm, C-profil 70 × 70 × 4 mm.

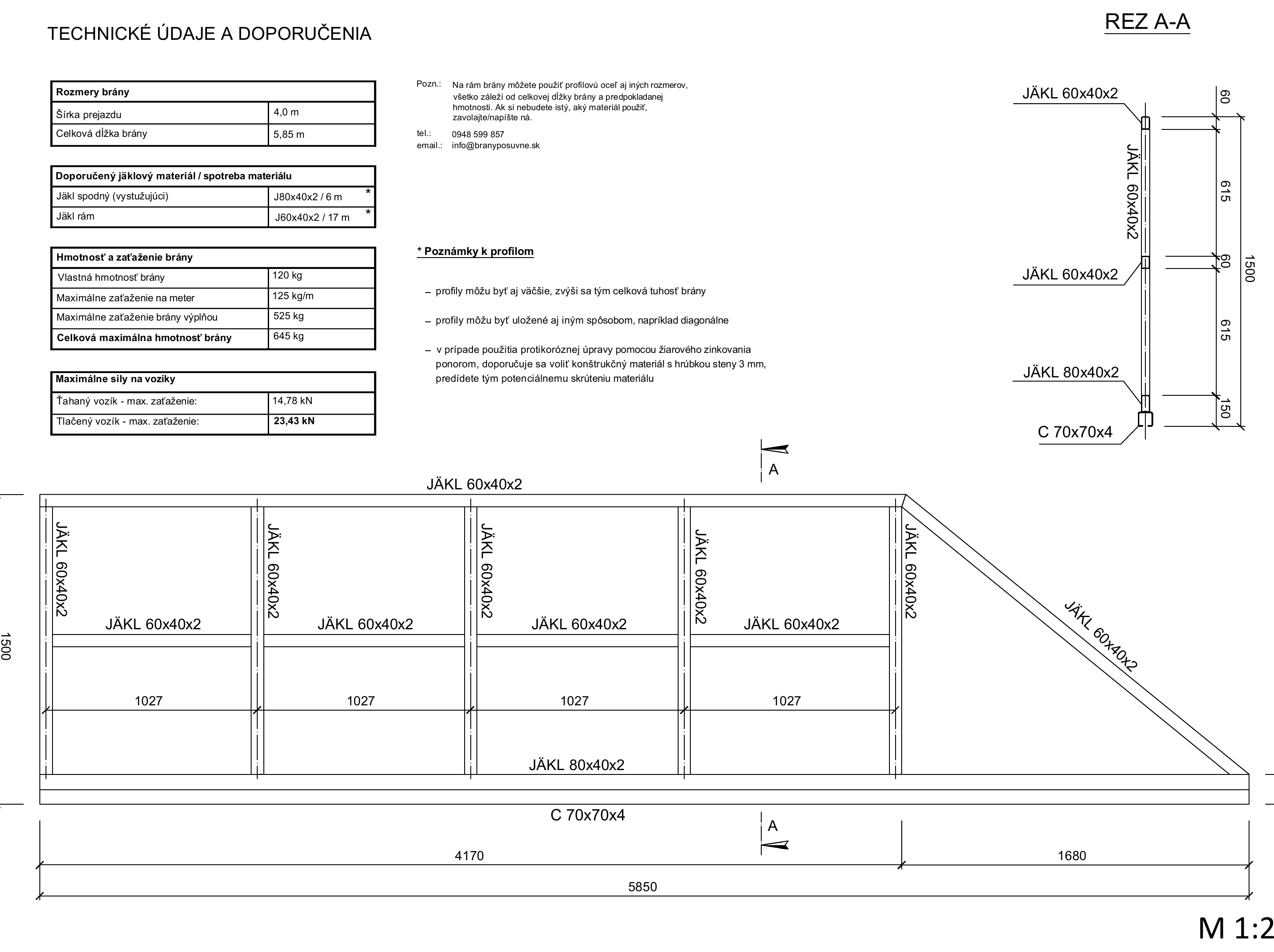

Passage 4,0 m
Total längd 5 850 mm, ram 4 170 mm, motvikt 1 680 mm, ramhöjd 1 500 mm, C-profil 70 × 70 × 4 mm.

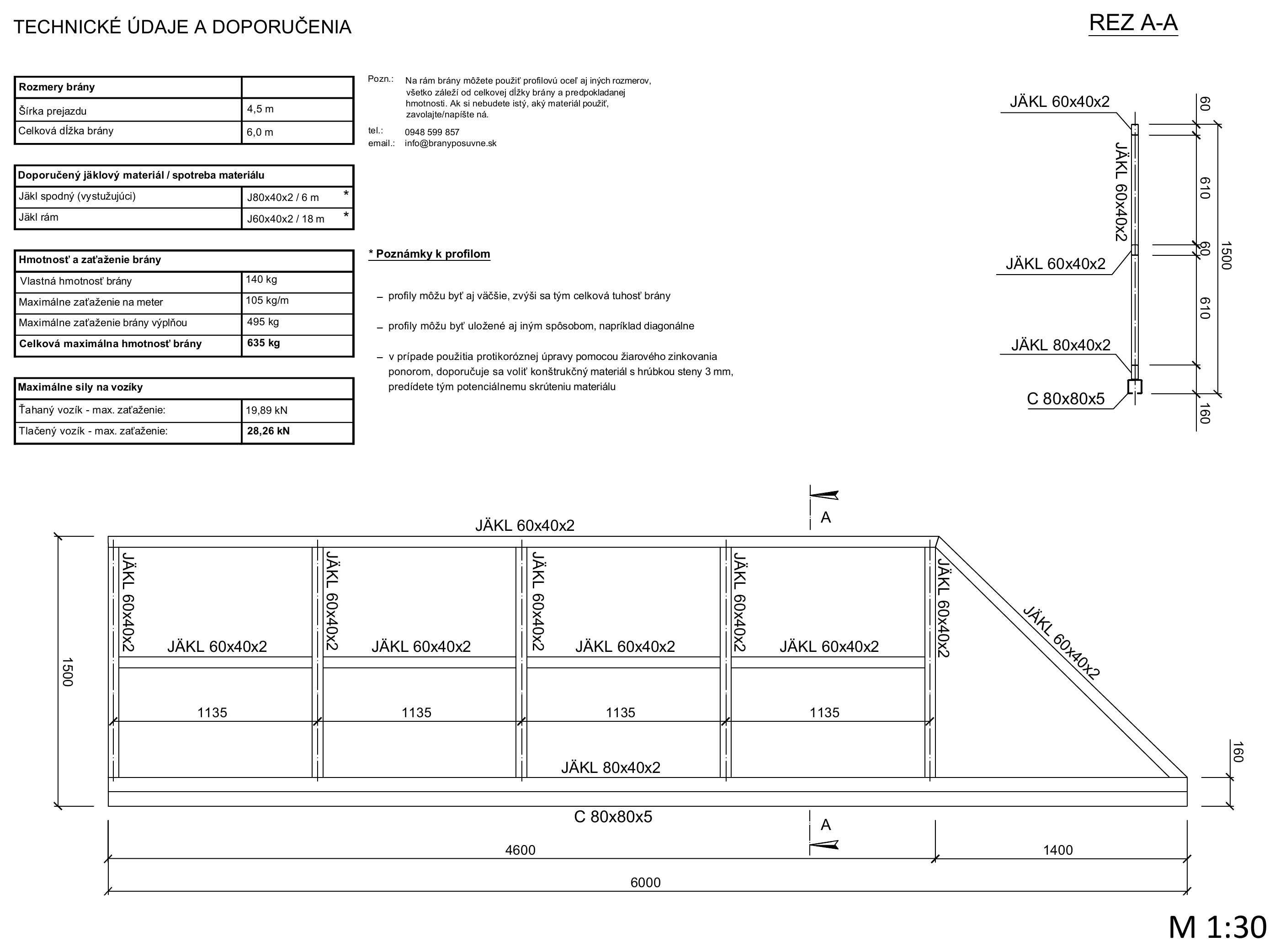

Passage 4,5 m – kort version
Total längd 6 000 mm, ram 4 600 mm, motvikt 1 400 mm, ramhöjd 1 500 mm, C-profil 80 × 80 × 5 mm.

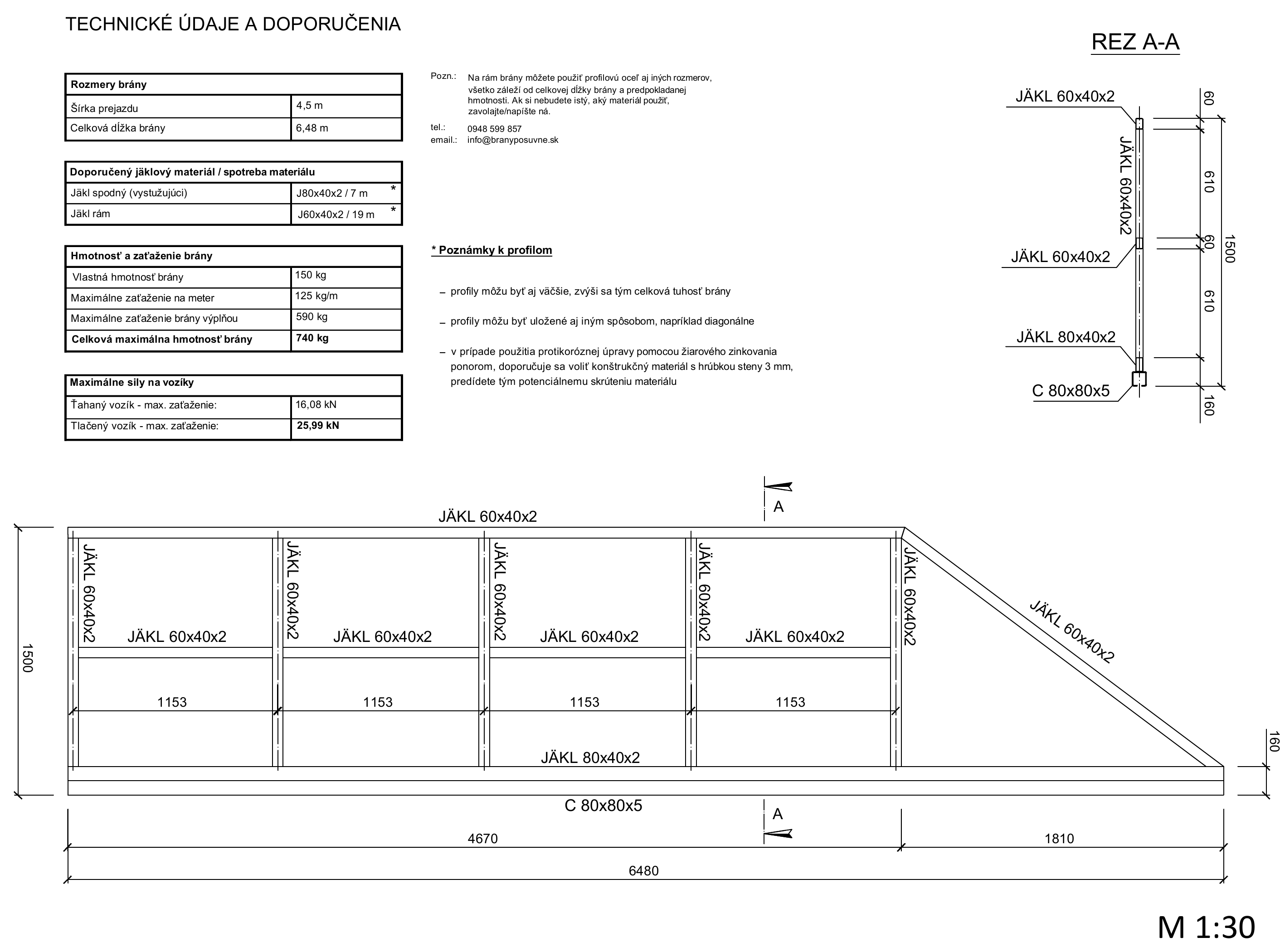

Passage 4,5 m – fullängdsversion
Total längd 6 480 mm, ram 4 670 mm, motvikt 1 810 mm, ramhöjd 1 500 mm, C-profil 80 × 80 × 5 mm.

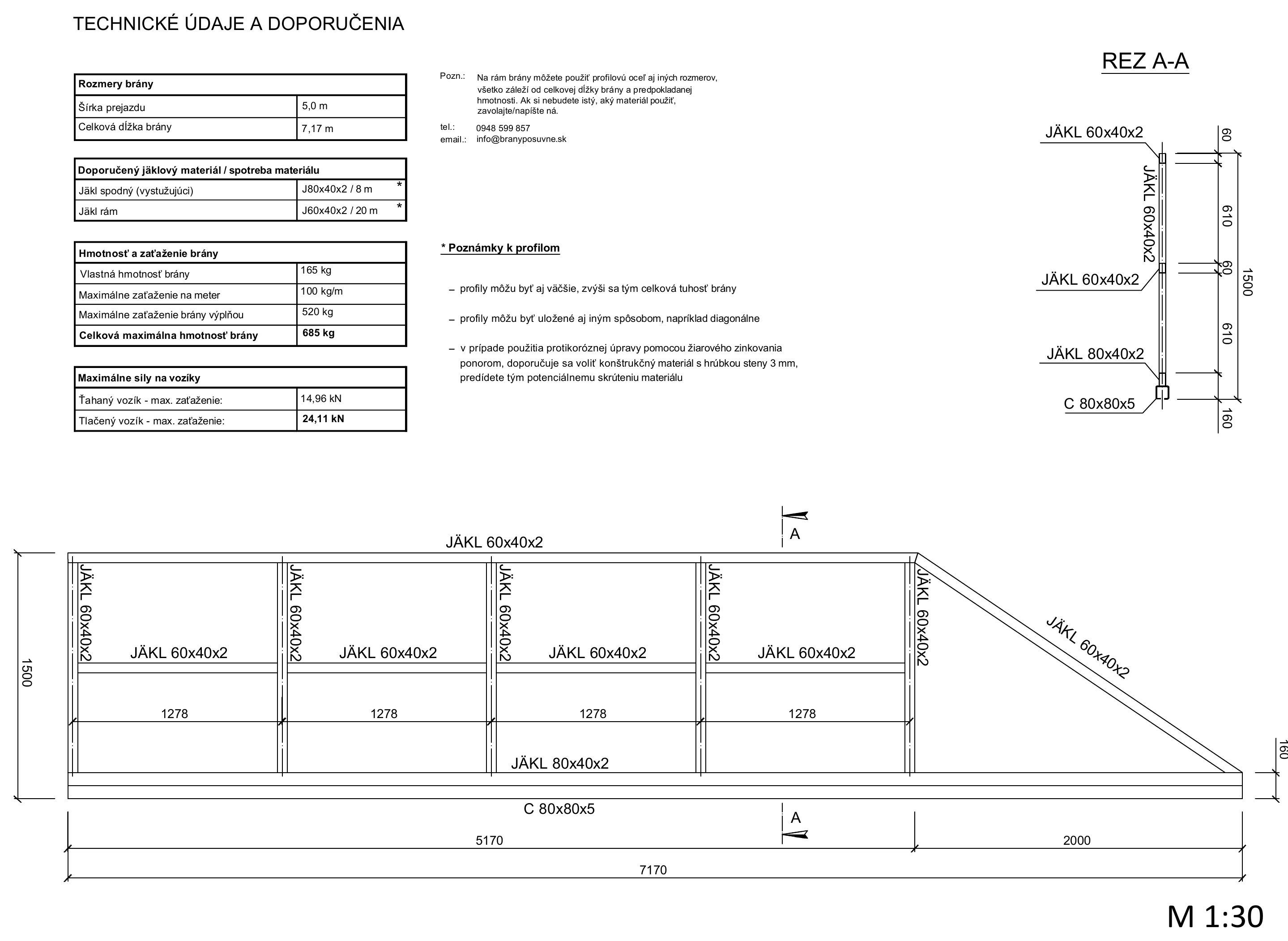

Passage 5,0 m
Total längd 7 170 mm, ram 5 170 mm, motvikt 2 000 mm, ramhöjd 1 500 mm, C-profil 80 × 80 × 5 mm.

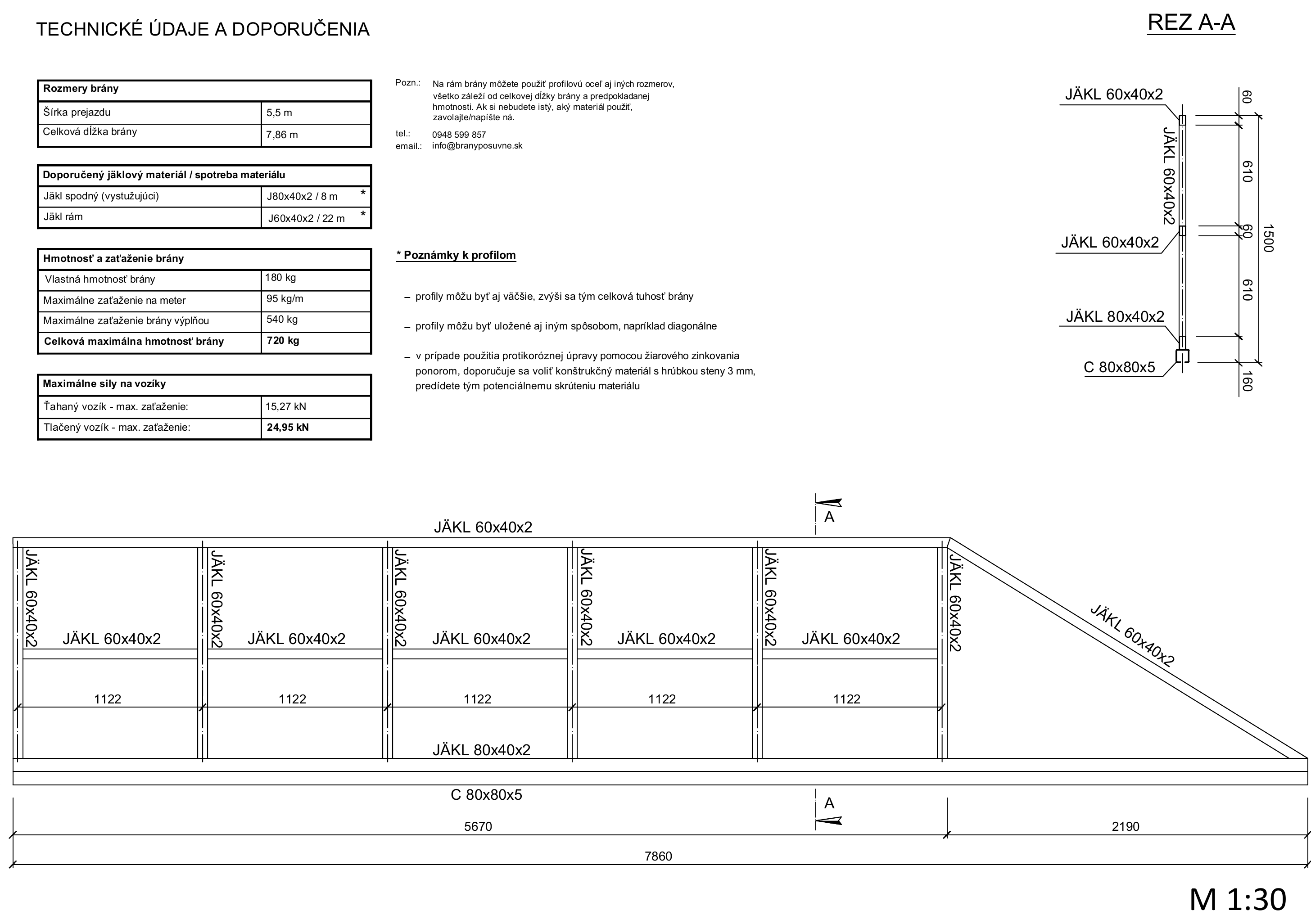

Passage 5,5 m
Total längd 7 860 mm, ram 5 670 mm, motvikt 2 190 mm, ramhöjd 1 500 mm, C-profil 80 × 80 × 5 mm.

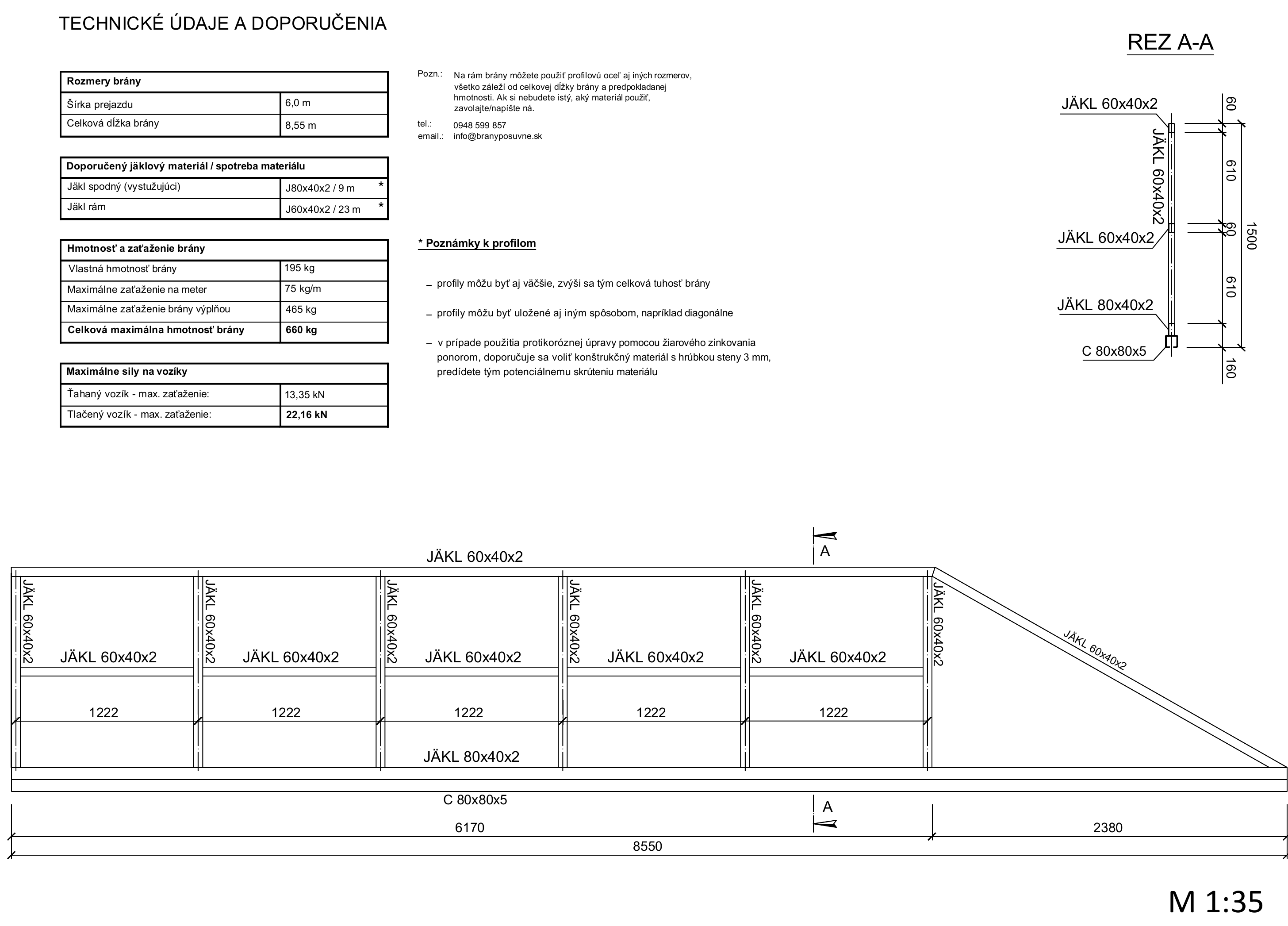

Passage 6,0 m
Total längd 8 550 mm, ram 6 170 mm, motvikt 2 380 mm, ramhöjd 1 500 mm, C-profil 80 × 80 × 5 mm.

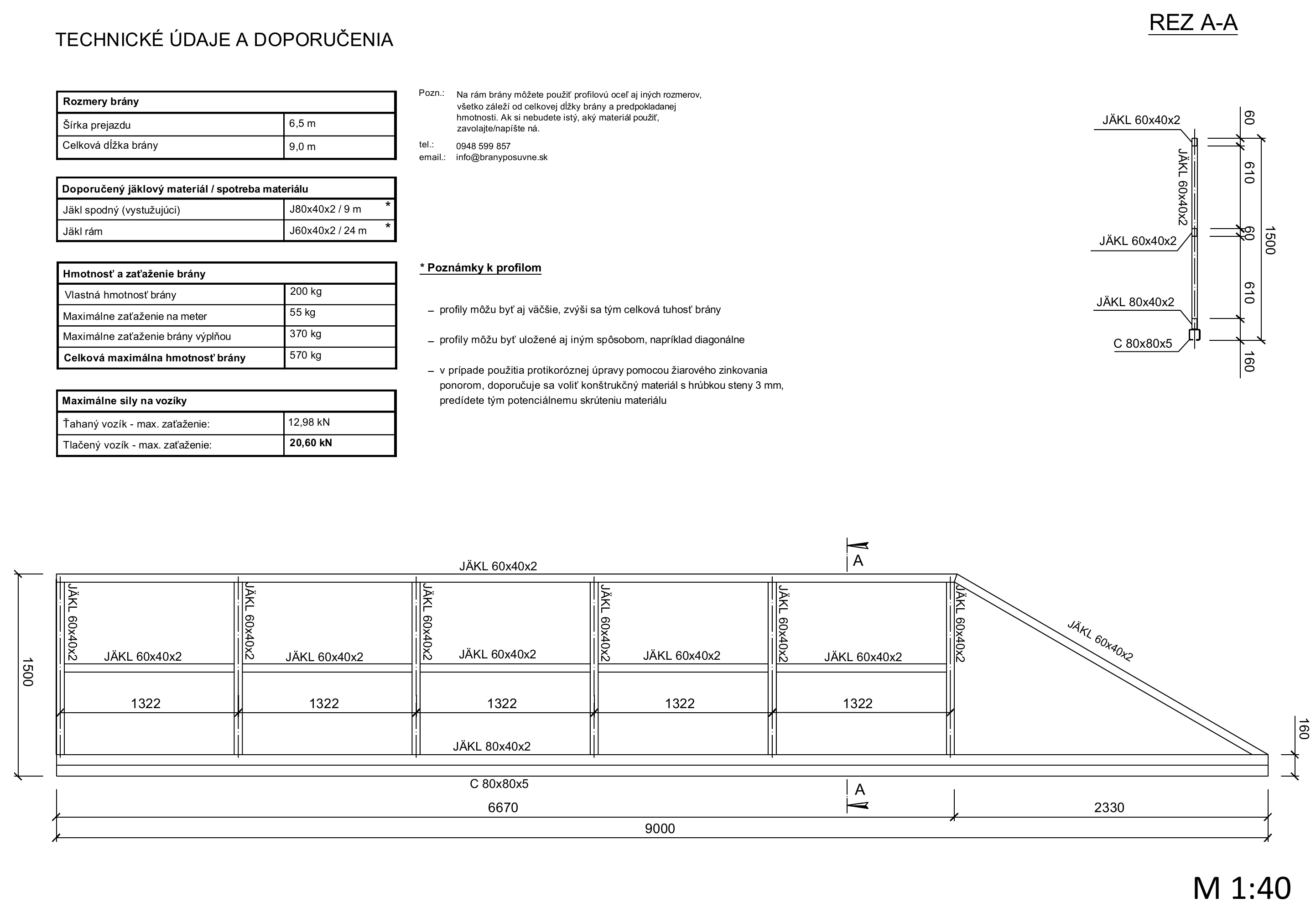

Passage 6,5 m
Total längd 9 000 mm, ram 6 670 mm, motvikt 2 330 mm, ramhöjd 1 500 mm, C-profil 80 × 80 × 5 mm.
8. Vanliga frågor och nästa steg
- Behöver en fribärande grind ett separat lås?
För en manuellt manövrerad grind behövs ett lås; låsningen måste planeras separat. För en motordriven grind beror låsningen i stängt läge på växellådan och inställningen av den aktuella drivningen. Om du behöver ett högre fysiskt skydd, komplettera med ett lämpligt lås efter samråd med leverantören. Det får inte hindra nödfrikoppling eller säker drift.
Hur manövreras grinden?
Vanligtvis med fjärrkontroll, tryckknapp, nyckelbrytare eller ett kompatibelt passersystem. Styrenheten för drivningen avgör vilka ingångar som kan användas och hur programmeringen går till.
Kan en fjärrkontroll styra flera enheter?- Ja, om enheterna har kompatibla mottagare och fjärrkontrollen har tillräckligt många knappar eller kanaler. Kontrollera frekvens-, kodnings- och mottagarkompatibilitet före köpet.
- Kan jag först använda grinden manuellt och installera en drivning senare?
- Ja. Förbered dock redan vid gjutningen tomrör, utrymme och förankring för den framtida drivningen, fotocellerna och signallampan. Ramen måste kunna bära ett kuggstångsställ, och en manuellt manövrerad grind behöver ett säkert ändstopp och lås.
Aktuella komponenter och expertrådgivning
Manualen anger avsiktligt inte priser, lagersaldo eller en äldre produktöversikt från PDF-filen. För aktuella produktval, använd webbplatsens permanenta kategorier och be om en kontroll av vagnar, C-profil, drivning och säkerhetskomponenter utifrån grindens vikt och mått.
Hittade du inte svaret? Ring oss
Kontakta oss. Vi hjälper dig att välja komponenter till din fribärande grind.
Teknisk information: Manualen är ett praktiskt hjälpmedel, inte en ersättning för en projektering, en statisk bedömning eller tillverkarens aktuella monteringsanvisning för drivningen. Säkerhetskomponenter och elinstallation ska utformas för den aktuella grinden och i enlighet med gällande föreskrifter.
Utarbetad av ingenjör Ján Kubíček.
