Teknisk manual för bommarna NICE WIDE S, WIDE M och WIDE L

Jämförelse av NICE WIDE-modeller

Parameter	NICE WIDES	NICE WIDEM	NICE WIDEL
Min. öppningstid	4 s	3,5 s	5 s
Radiomottagare	inbyggd + SM / OXI	inbyggd + SM / OXI	inbyggd + SM / OXI

Gemensamma uppgifter om styrenheten

Parameter	Värde
Reservkraft	NICE PS324
Solcellsdrift	Nej
Utgång för varningsljus	max. 25 W
Utgångar CL / OGI	24 V DC, max. 10 W per utgång
Ingångar	STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE
Antenn	50 Ω, RG58-kabel
Inställning	potentiometrar och mikrobrytare på styrenheten

Alla modellerna WIDE S, WIDE M och WIDE L har en enkel inbyggd radiomottagare samt en SM-kontakt för mottagare i OXI-familjen. Ett aktuellt exempel på en insticksmottagare är NICE OXIBD; ett alternativ med lång räckvidd är NICE OXILR med kompatibla NICE ON3ELR-fjärrkontroller.

Mer information om hela produktserien finns i kategorin NICE WIDE-bommar eller i översikten över NICE-bommar.

Kompatibla tillbehör till NICE WIDE-bommar

Bommen säljs utan bomarm. Välj först bomarm och fundamentplatta utifrån modell, och välj sedan säkerhets- och driftstillbehör efter den aktuella infarten.

Grundkomponenter efter modell

WIDE S och WIDE M: bomarm NICE XBA19 och fundamentplatta NICE SIA1.

WIDE L: bomarm NICE XBA15 (3 m), NICE XBA14 (4 m) eller NICE XBA5 (5 m) och fundamentplatta NICE SIA2.

WIDE L med 6 m bomarm: två NICE XBA15-bomarmar som sammanfogas med delen NICE XBA9.

Säker passage

NICE EPM – reläfotoceller för ingången PHOTO.
NICE XBA13 – stötskyddande gummilist för bomarmens nederkant.
NICE WA10 – reflexer för bättre synlighet av bomarmen.

Ljusindikering

NICE XBA4 för WIDE S/M; NICE XBA6 eller NICE XBA18 för WIDE L, beroende på bomarmens längd.
NICE ELDC – extern LED-varningslampa; utgången för varningsljus max. 25 W.

Stöd, bomarmsstöd och specialmontering

NICE WA11 – justerbart fast stöd för alla modeller.
NICE WA12 – rörligt stöd för WIDE M/L.
NICE WA13 – bomarmskjol i aluminium.
NICE WIA10 – sidofällning av bomarmen för WIDE S/M.
NICE WIA11 – vikled för WIDE M vid låg installation.

Styrning och reservkraft

NICE OXIBD – aktuell insticksmottagare i OXI-familjen.
NICE OXILR – långdistansmottagare för kompatibla NICE ON3ELR-fjärrkontroller.
NICE PS324 – reservkraftsenhet med inbyggd laddning för WIDE S/M/L.

Viktigt: Lampor, gummilist, bomarmskjol, stöd och andra komponenter påverkar bomarmens vikt. Kontrollera bomarmens balansering och att fjädern är lämplig efter varje ändring av konfigurationen.

Dokument och fler valmöjligheter

Rekommenderad kabeldragning för NICE WIDE

För elinstallationen av bomdrivet är det viktigt att förbereda kablarna innan bomdrivets kapsling monteras. Vid längre kabelsträckor eller gemensam kabeldragning för flera enheter måste dimensioneringen kontrolleras utifrån den aktuella installationen.

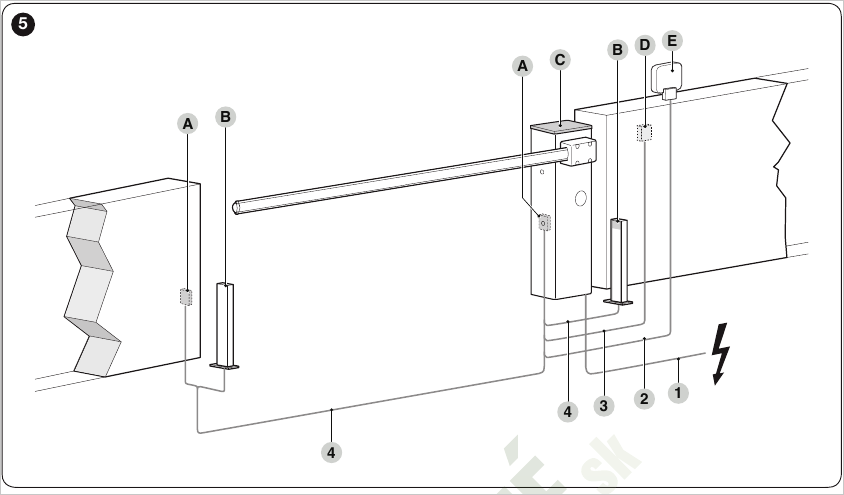

Översiktlig placering av enheter och kablar. Exakta kabelareor och maxlängder anges i tabellen under schemat.

Anslutning	Kabel, längd och anmärkning
230 V-matning	3 x 1,5 mm², max. 30 m. Vid längder över 30 m ska 3 x 2,5 mm² användas, med separat skyddsjordning vid bomdrivet.
Varningsljus	2 x 0,5 mm², max. 30 m. Utgång LIGHT.
Nyckelbrytare	2 x 2 x 0,25 mm², max. 30 m. Två separata ledare för styrkontakter; kan ersättas med kabel 4 x 0,5 mm².
Fotocell TX	2 x 0,25 mm², max. 30 m. Vid längder över 30 m och upp till 40 m, använd 2 x 1 mm².
Fotocell RX	4 x 0,25 mm², max. 30 m. Vid längder över 30 m och upp till 40 m, använd 2 x 1 mm².
OPEN-ingång	2 x 0,25 mm², max. 30 m. Normalt öppen kontakt.
CLOSE-ingång	2 x 0,25 mm², max. 30 m. Normalt öppen kontakt.
Antenn	RG58, skärmad koaxialkabel, max. 15 m. Rekommenderad längd är så kort som möjligt, helst högst 5 m.
Indikatorlampa för öppen bom	2 x 0,5 mm², max. 30 m. Utgång OGI eller trafikljus beroende på inställningen av mikrobrytarna 9 och 10.

Montering av kapsling och fundamentplatta NICE WIDE

Förbered kabelrören och kontrollera före montering av bommen att underlaget möjliggör en stadig, plan och säker förankring. För WIDE S och WIDE M används fundamentplattan NICE SIA1, för WIDE L fundamentplattan NICE SIA2.

Säkerhet: Fundamentet och förankringsmetoden måste bedömas av en kvalificerad montör utifrån underlaget, de lokala förhållandena och bommens belastning. Platsen får inte riskera att översvämmas och måste ge säker åtkomst till kapslingen.

Förankring i ett förberett bärande fundament

Ta bort bomkapslingens övre kåpa och bakpanel.
Placera kapslingen på det förberedda fundamentet och markera de fyra förankringspunkterna genom monteringshålen.
Ta bort kapslingen och borra hål på de markerade platserna.
Montera fyra lämpliga expansionsankare.
Sätt tillbaka kapslingen och fäst den med lämpliga muttrar och brickor.

Ankare, muttrar och brickor för direkt förankring ingår inte.

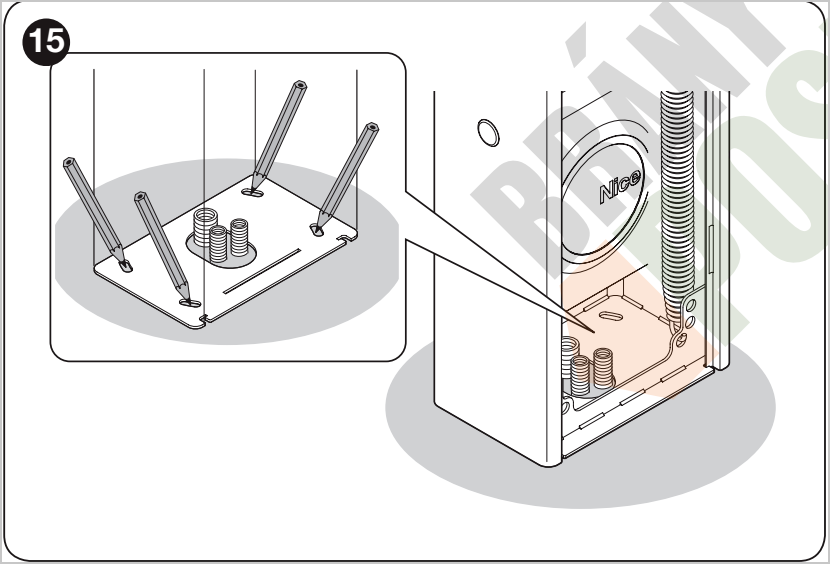

Kapslingen används som mall för att markera de fyra förankringspunkterna exakt.

Nytt betongfundament med fundamentplatta

Krav	Värde enligt manualen
Minsta betongtjocklek	150 mm
Armering	stålarmering
Betongvolym	mer än 0,2 m³
Exempel på fundamentmått	tjocklek 250 mm, yta 0,8 m²; cirka 0,9 × 0,9 m
Efterförankring av plattan i betongen	4 ankare med M12-bultar; draghållfasthet minst 400 kg enligt dokumentationen

Förbered fundamentgropen och kabelrören för elledningarna.

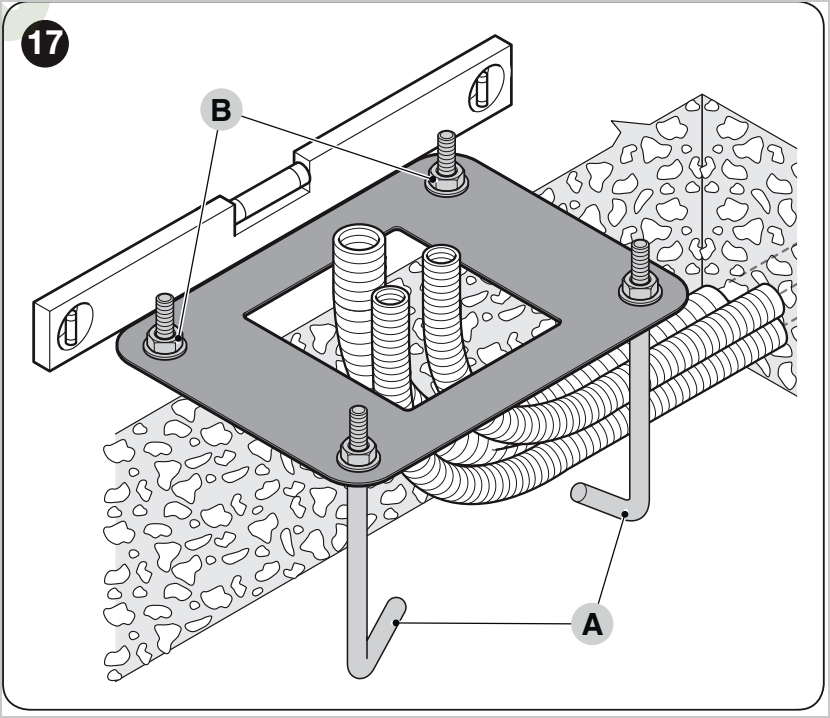

Fäst fyra förankringskrokar på fundamentplattan. Montera en mutter och en bricka på varje krok, både ovanför och under plattan.
Kontrollera kabelrörens placering i plattans mitthål.

Fundamentplattan måste ligga vågrätt; dra kabelrören genom hålet i mitten av plattan.

Viktigt: Skruva ned den nedre muttern på varje förankringskrok så långt det går på gängan.

Häll i betongen och placera fundamentplattan innan betongen börjar stelna.
Placera plattan i nivå med ytan, parallellt med bommens framtida riktning och helt vågrätt.
Vänta tills betongen har härdat helt. Enligt manualen tar det vanligtvis cirka två veckor.
Ta bort de fyra övre muttrarna och brickorna från förankringskrokarna.

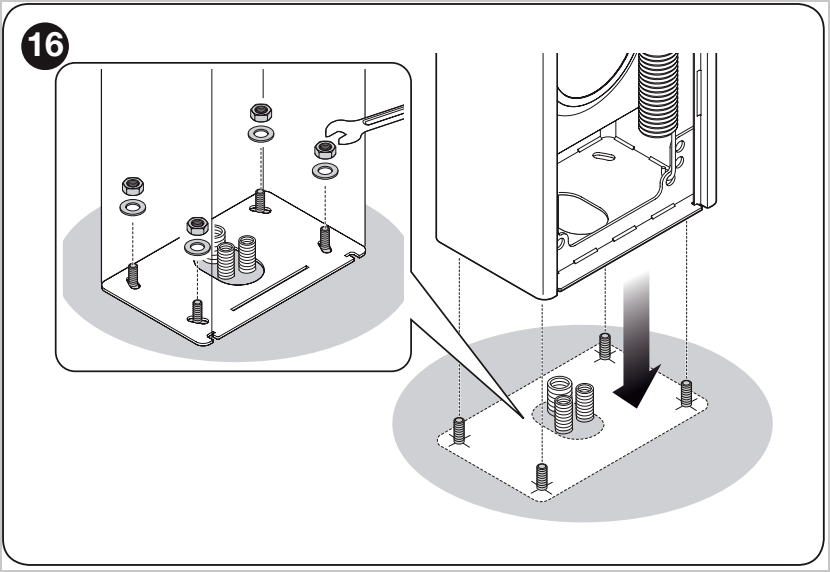

Öppna kapslingen, sätt den på förankringskrokarna och fäst den med de borttagna muttrarna och brickorna.

När fundamentet har härdat placeras kapslingen på de fyra förankringspunkterna och säkras med muttrar och brickor.

Annat underlag än armerad betong: Kontrollera underlagets konsistens och bärförmåga. Enligt manualen måste de fyra förankringspunkterna säkert klara en belastning på cirka 1 000 kg. Montören måste välja lämplig typ av ankare utifrån underlaget.

Anslutning av NICE WIDE-styrenheten

WIDE-styrenheten har separata plintar för strömförsörjning till tillbehör, säkerhetsingångar, styringångar, varningsljus, belysning och antenn. Oanvända NC-ingångar måste byglas till gemensam plint enligt kopplingsschemat.

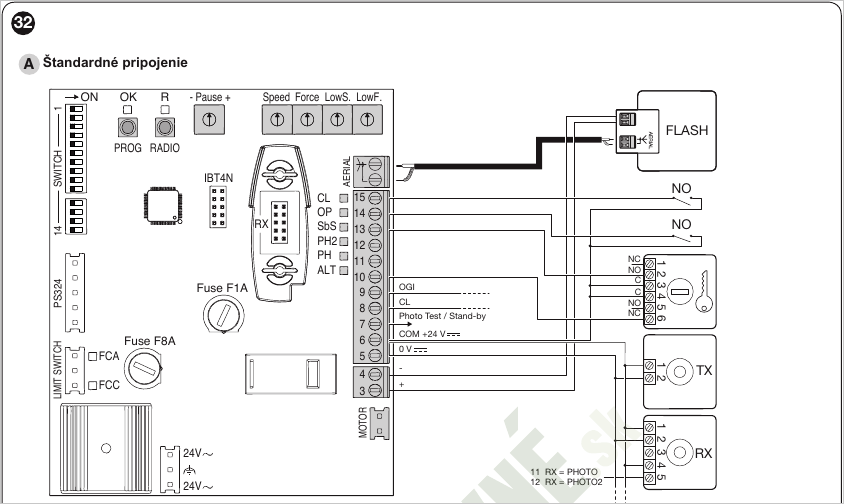

Standardanslutning av varningsljus, styringångar och fotoceller.

Plintar	Namn/typ	Funktion
3 - 4	LIGHT Utgång	Varningsljus. Blinkar under rörelse med intervall på cirka 0,5 s på och 0,5 s av.
5	SERVICES 24 V DC	Strömförsörjning för tillbehör 24 V DC, högst 200 mA.
6 - 8	CL Utgång	Belysning eller trafikljusutgång beroende på inställningen. Med standardinställningen tänds den när manövern startar och släcks cirka 60 s efter att den avslutats.
6 - 9	OGI Utgång	Indikatorlampa för öppen bom eller trafikljusutgång beroende på inställningen. Med standardinställningen är lampan släckt när bommen är stängd, lyser när den är öppen och blinkar under rörelse.
6 - 10	STOP NC-ingång	Säkerhetsanordningens spärrning eller omedelbara stopp av manövern.
6 - 11	PHOTO NC-ingång	Fotoceller för stängning. Aktivering under stängning stoppar eller reverserar rörelsen, beroende på inställningen.
6 - 12	PHOTO 2 NC-ingång	Fotoceller för öppning. Aktivering under öppning gör att bommen stannar eller vänder, beroende på inställningen.
6 - 13	SbS NO-ingång	Steg-för-steg-kommando. Standardsekvensen är Open - Stop - Close - Stop.
6 - 14	OPEN NO-ingång	Öppningskommando. Sekvensen Open - Stop - Open - Stop.
6 - 15	CLOSE NO-ingång	Stängningskommando. Sekvensen Close - Stop - Close - Stop.
7	24 V / fototest / standby 24 V DC	Hjälpströmförsörjning 24 V DC, max. 200 mA. I valt läge används den för fotocellstest eller standbyfunktion.
AERIAL	Antenn Ingång	Anslutning för mottagarantenn, impedans 50 Ω, kabel RG58.

Inställning av bomarm och ändlägen

Före programmering måste bomarmen vara korrekt mekaniskt monterad och balanserad, och styrenheten måste känna till rörelseriktningen och ändlägena. Bommen använder ändlägesbrytare märkta FCA och Bommen använder ändlägesbrytare märkta.

Balansering av bomarmen

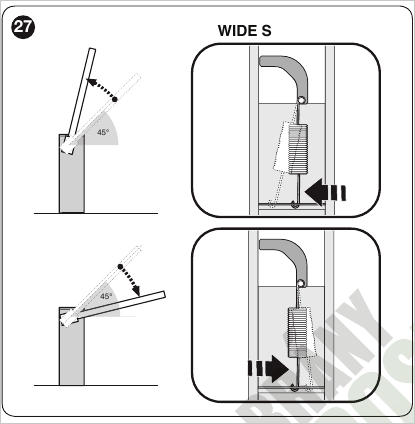

Balanseringsmekanism NICE WIDE S.

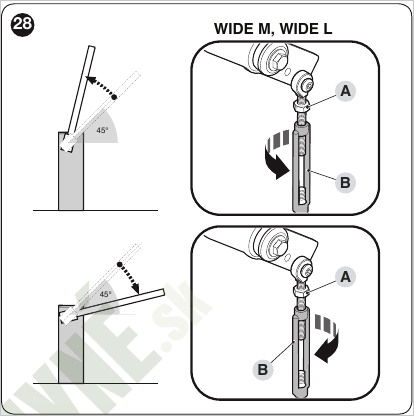

Balanseringsmekanism NICE WIDE M och WIDE L.

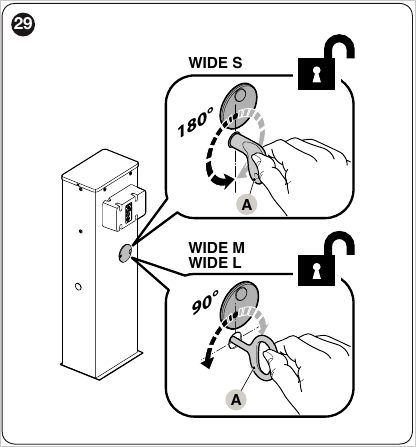

Frikoppla drivenheten och ställ bomarmen ungefär i 45°-läge.
Kontrollera att bomarmen står kvar. Om den höjs ska fjäderkraften minskas; om den sänks ska fjäderkraften ökas enligt mekanismen för den aktuella modellen.
Upprepa kontrollen vid ungefär 20° och 70°. Bomarmen får inte höjas eller sänkas kraftigt av sig själv.

Kontroll av ändlägesbrytare

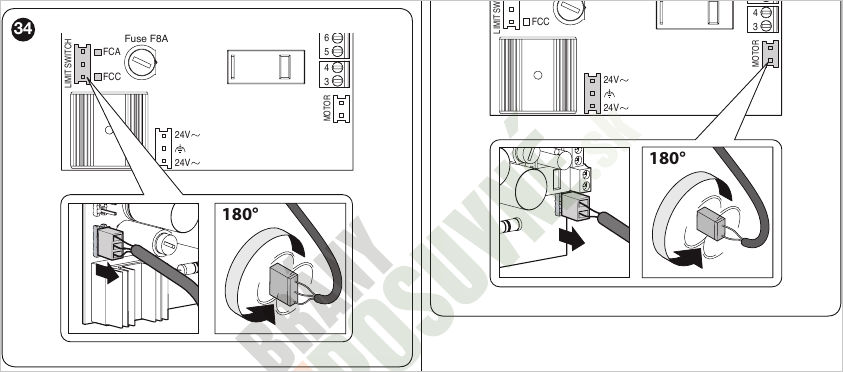

Om riktningen för LED-indikeringarna FCA/FCC eller bomarmens rörelseriktning är fel ska den aktuella kontakten vridas 180° efter att strömmen har kopplats från.

Frikoppla drivenheten och flytta bomarmen för hand till stängt läge.
I stängt läge måste FCC vara släckt och och.
FCC
I öppet läge måste FCA vara släckt och FCC vara tänd.
Ställ bomarmen ungefär i 45°-läge och koppla in drivenheten igen.

Ändlägesbrytaren för inbromsning ska aktiveras ungefär 20° före det mekaniska stoppet. Om den exakta inbromsningspunkten behöver justeras, justerar du ändlägesbrytarnas kammar.

Kontroll av rörelseriktning

Ställ alla programmeringsmikrobrytare i läge OFF.
Ställ bomarmen ungefär i 45°-läge.
Ge en kort impuls till ingången OPEN.
Bomarmen ska börja öppnas. Om den rör sig i motsatt riktning ska motorkontakten vridas 180° och kontrollen upprepas.

Programmering av NICE WIDE-bom

NICE WIDE programmeras inte på samma sätt som Robus-drivenheter via programmeringsnivåerna L1 till L8. Grundinställningen görs med en kombination av potentiometrarna A till E,, mikrobrytarna 1 till 14 och knapparna PROG och RADIO på styrenheten.

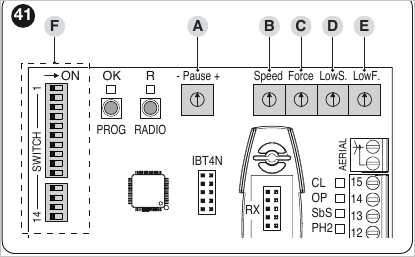

Reglage på styrenhetens kretskort.

Potentiometrar A till E

Reglage	Inställning
A – Pause	Pausens längd mellan avslutad öppning och start av automatisk stängning. Används endast i automatiskt läge.
B – Speed	Bomarmens maxhastighet från rörelsens början till inbromsningspunkten.
C – Force	Känslighet för hinderavkänning från rörelsens början till inbromsningspunkten. Vid aktivering vänds rörelseriktningen.
D – Low Speed	Bomarmens hastighet under den inbromsade delen av rörelsen, från ändlägesbrytaren till ändläget.
E – Low Force	Känslighet för hinderavkänning under den inbromsade delen av rörelsen.

Potentiometervärdena ställs in när mikrobrytarna 13 och 14 står i läge OFF. När finjusteringen är klar sparas inställningen genom att mikrobrytarna 13 och 14 återställs till läge ON.

Inläsning av ALT-ingången och de mekaniska stoppen

Ställ bomarmen ungefär mitt på rörelsebanan.
Ställ mikrobrytarna 13 och 14 i läge OFF.
Tryck på knappen PROG och håll den intryckt i cirka 3 sekunder.
Styrenheten läser av statusen för ingången ALT/STOP och startar sekvensen full stängning - full öppning - full stängning.
Om ändlägesbrytarnas kamläge ändras efter programmeringen måste inläsningen av de mekaniska stoppen göras om.
Efter provkörningarna ställer du in hastighet, kraft och inbromsning med potentiometrarna.
När inställningen är klar ställer du mikrobrytarna 13 och 14 i läge ON.

Efter lyckad inläsning blinkar den gröna LED-indikatorn OK ungefär en gång per sekund. Om en mikrobrytare eller potentiometer ändras under normal drift använder styrenheten de tidigare sparade värdena och LED-indikatorn OK varnar med orange blinkningar.

Programmeringsmikrobrytare 1 till 14

Mikrobrytare / läge	Funktion
1 - 2 OFF - OFF	Manuellt läge. Rörelse sker endast medan ett kommando är aktivt.
1 - 2 ON - OFF	Halvautomatiskt läge. Ett kommando utför hela öppnings- eller stängningsmanövern.
1 - 2 OFF - ON	Automatiskt läge. Ett kommando öppnar bommen; efter den inställda pausen stängs den automatiskt.
1 - 2 ON - ON	Automatiskt läge med funktionen alltid stäng. Efter ett strömavbrott börjar bommen stängas om den har lämnats öppen.
3 PÅ	Bostadshusläge. Under öppning ignoreras ytterligare SbS- eller OPEN-kommandon tills bommen är helt öppen. Under stängning stoppar ett ytterligare kommando rörelsen och öppnar bommen.
3 AV	Bostadshusfunktionen är avstängd.
4 PÅ	Stegkommandot arbetar i cykeln Öppna – Stäng – Öppna – Stäng.
4 AV	Stegkommandot arbetar i cykeln Öppna – Stopp – Stäng – Stopp.
5 PÅ	Förblinkning. Varningsljuset börjar blinka innan manövern startar, cirka 5 s i automatiskt läge och 2 s i manuellt läge.
5 AV	Förblinkning är avstängd.
6 PÅ	Varningsljuset lyser eller blinkar under manövern och under pausen före automatisk stängning.
6 AV	Varningsljuset är endast aktivt medan bommen rör sig.
7 PÅ	Stängning direkt efter passage genom fotocellerna. När fotocellerna frigörs stängs bommen efter cirka 5 s.
7 AV	Funktionen är avstängd.
8 PÅ	PHOTO-ingången påverkar även öppningen. I halvautomatiskt eller automatiskt läge startar öppningen igen när fotocellerna frigörs.
8 AV	PHOTO-ingången påverkar endast stängningen.
9 - 10 AV - AV	OGI-utgången fungerar som indikator för öppen bom och CL-utgången som belysning.
9 - 10 PÅ - AV	Enkelriktat trafikljus och belysning. OGI fungerar som grönt ljus, medan CL fortsätter att vara belysning.
9 - 10 AV - PÅ	Växelvis trafikljus för in- och utfart. OGI och CL styr rött eller grönt ljus beroende på riktning och bommens läge.
9 - 10 PÅ - PÅ	Trafikljus som kan konfigureras via Oview. Standardlogiken använder grönt ljus när bommen är öppen och rött när den är stängd.
11 PÅ	Snabb frigöring av passagen. Tiderna för snabb öppning eller stängning ställs in via Oview.
11 AV	Snabb frigöring av passagen är avstängd.
12 PÅ	Funktion som definieras via Oview; standardinställningen är test av fotoceller. Plint 7 används som 24 V-utgång för test av fotoceller.
12 AV	Plint 7 är en fast 24 V-utgång för tillbehör.
13 - 14 AV - AV	Test- och inställningsläge. Styrenheten använder potentiometrarnas aktuella värden och tillåter inställningar under testning.
13 - 14 PÅ - PÅ	Programmeringslås. Sparar och låser potentiometrarnas och mikrobrytarnas värden.
13 - 14 PÅ - AV eller AV - PÅ	Ogiltig kombination.

Radiomottagarens utgångar

Alla modeller i serierna WIDE S, WIDE M och WIDE L har en inbyggd radiomottagare och en SM-kontakt för mottagare i OXI-familjen; ett aktuellt exempel på en insticksmottagare är NICE OXIBD. Ett alternativ med lång räckvidd är NICE OXILR med LoRa-teknik, som kräver kompatibla NICE ON3ELR-fjärrkontroller. Vid standardtilldelning har mottagarens utgångar följande funktioner:

Mottagarutgång	Funktion
1	SbS – stegkommando
2	STOPP
3	OPEN – öppning
4	CLOSE – stängning
5	CL – utgång för belysning eller trafikljus
6	Radiokanal 1
7	Radiokanal 2

Specialfunktioner för NICE WIDE

Funktion	Beskrivning
Funktion för alltid stängning	Om läge 1–2 väljs med inställningen PÅ - PÅ och bommen är öppen när strömmen återkommer, startar styrenheten automatiskt stängningen med förblinkning.
Stängning efter passage genom fotocellerna	När mikrobrytare 7 är i läget PÅ förkortas pausen i automatiskt läge, och bommen stängs cirka 5 sekunder efter att fotocellerna frigörs.
Trafikljus	Mikrobrytarna 9 och 10 ändrar funktionen hos OGI- och CL-utgångarna. Utgångarna kan fungera som indikator, belysning, enkelriktat trafikljus eller växelvis trafikljus för in- och utfart.
Tvångskörning i dödmansläge	Om en säkerhetsanordning blockerar rörelsen tillåter styrenheten tvångskörning genom att kommandot hålls intryckt. Detta läge är avsett för service- eller nödsituationer.
Underhållsindikering	Styrenheten kan indikera när underhåll behövs baserat på antalet utförda manövrer. Gränsvärdet ställs in via Oview.

Felsökning och diagnostik

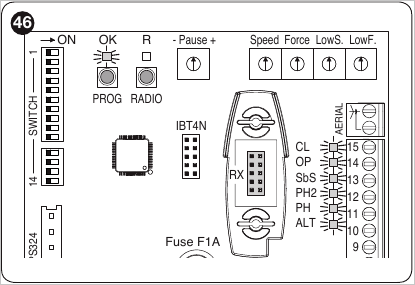

Placering av lysdioderna OK och R samt ingångsindikatorerna på styrkortet.

Grundläggande fel

Problem	Orsak och kontroll
Fjärrkontrollen styr inte bommen och lysdioden på fjärrkontrollen lyser inte.	Orsak: Batteriet i fjärrkontrollen är urladdat. Kontroll: Kontrollera och byt batteriet i fjärrkontrollen.
LED-lampan på fjärrkontrollen lyser, men bommen reagerar inte.	Orsak: Fjärrkontrollen är inte inlagd i mottagaren. Kontroll: Kontrollera att fjärrkontrollen är inlagd enligt avsnittet separat artikel om parkoppling av fjärrkontroller.
Bommen reagerar inte på något kommando.	Orsak: Strömförsörjningen saknas eller en säkring är trasig. Kontroll: Kontrollera nätspänningen och säkringarna F1 och F2.
Manövern startar inte och varningslampan blinkar inte.	Orsak: Styrenheten får inget kommando. Kontroll: Kontrollera LED-indikeringen för SbS-ingången eller mottagaren. Vid ett radiokommando ska OK-LED-lampan blinka snabbt två gånger.
Bommen rör sig och byter sedan riktning.	Orsak: Kraften är inställd för lågt eller bomarmen är felbalanserad. Kontroll: Kontrollera bomarmens balans och inställningen av potentiometrarna Force och Low Force.
Bommen rör sig långsamt eller startar inte från ändläget.	Orsak: Styrenheten har inte läst in ändlägena korrekt. Kontroll: Kontrollera gränslägesbrytarna och upprepa inläsningen av ändlägena.
Bommen rör sig i motsatt riktning.	Orsak: Motorn är felkopplad. Kontroll: Kontrollera rörelseriktningen och motorkontakten.

Diagnostik med hjälp av blinkningar från OK-LED-lampan

OK-LED-lampans blinkningar	Betydelse och kontroll
Lyser inte	Fel på eller ingen strömförsörjning till styrenheten. Kontroll: Kontrollera strömförsörjningen och säkringarna.
Lyser med fast sken	Allvarligt fel i styrenheten. Kontroll: Prova att bryta strömmen och slå på den igen. Om felet kvarstår, kontrollera styrenheten.
Blinkar en gång per sekund	Normalt tillstånd. Kontroll: Styrenheten fungerar korrekt.
Två snabba blinkningar och en paus	Fotocellen har aktiverats. Kontroll: Kontrollera ingångarna PHOTO och PHOTO 2 samt passagen.
Tre snabba blinkningar och en paus	Hinder har upptäckts mellan gränslägesbrytarna. Kontroll: Kontrollera bomarmens balans och kraftinställningen.
Fyra snabba blinkningar och en paus	ALT/STOP-ingången har aktiverats. Kontroll: Kontrollera STOP-kretsen och anslutna säkerhetsanordningar.
Fem snabba blinkningar och en paus	Problem med motorns styrhårdvara. Kontroll: Vänta cirka 30 s, prova att skicka ett nytt kommando och bryt vid behov strömmen och anslut den igen.
Sex snabba blinkningar och en paus	Temperaturgränsen har överskridits. Kontroll: Vänta tills styrenheten har svalnat.

Ingångarnas kontroll-LED-lampor

LED	Statusens betydelse
STOP	Släckt: STOP-ingången är aktiv eller kretsen är bruten. Tänd: STOP-ingången är i normalt tillstånd.
PH	Släckt: Fotocellen PHOTO har aktiverats. Tänd: PHOTO-ingången är i normalt tillstånd.
PH2	Släckt: Fotocellen PHOTO 2 har aktiverats. Tänd: PHOTO 2-ingången är i normalt tillstånd.
SbS	Släckt: Steg-för-steg-ingången är inte aktiv. Tänd: SbS-ingången är aktiv.
OP	Släckt: OPEN-ingången är inte aktiv. Tänd: OPEN-ingången är aktiv.
CL	Släckt: CLOSE-ingången är inte aktiv. Tänd: CLOSE-ingången är aktiv.
FCA	Släckt: Öppningsgränslägesbrytaren är aktiverad; bomarmen är öppen. Tänd: Bomarmen står inte vid öppningsgränslägesbrytaren.
FCC	Släckt: Stängningsgränslägesbrytaren är aktiverad; bomarmen är stängd. Tänd: Bomarmen står inte vid stängningsgränslägesbrytaren.

Livslängd för NICE WIDE-bommen

Manualen för NICE WIDE-bommen anger en uppskattad livslängd på upp till 500 000 arbetscykler. Den faktiska livslängden beror på användningsförhållandena, bomarmens längd, tillbehören på bomarmen och hur ofta säkerhetsanordningarna ingriper under en cykel.

Faktor	S	M	L
Dammig eller sandig miljö	10 %	10 %	10 %
Saltig miljö	10 %	10 %	10 %
Aluminiumskydd under bommen	5 %	5 %	5 %
Rörligt bomstöd	-	15 %	15 %
Omgivningstemperatur över 40 °C eller under 0 °C	5 %	5 %	5 %
Manövern avbröts av fotocellen	10 %	15 %	15 %
Manövern avbröts av STOP-ingången	10 %	15 %	15 %
Hastighetstrimmern inställd på över 50 %	10 %	10 %	15 %
Krafttrimmern inställd på över 50 %	5 %	10 %	10 %

Procenttalen adderas. Ju högre det sammanlagda belastningsindexet är, desto färre arbetscykler kan förväntas. Vid ett belastningsindex på cirka 30 % är den uppskattade livslängden omkring 200 000 cykler.

Reservbatteri, fotoceller och belysning

För reservkraft till bommarna WIDE S, WIDE M och WIDE L är NICE PS324 med inbyggd laddning avsedd. Den möjliggör nödmanövrering vid strömavbrott; antalet rörelser beror på batteriets skick och anläggningens belastning.

Säkerhetsfotoceller ansluts till ingångarna PHOTO och PHOTO 2. Med standardinställningen aktiveras ingång PHOTO vid stängning. När mikrobrytare 8 är aktiverad kan den även aktiveras vid öppning. Om mikrobrytare 12 står i läget ON används plint 7 för test av fotocellerna.

Varningsljuset ansluts till utgången LIGHT. Utgångarna CL och OGI kan användas för belysning, indikering av öppen bom eller styrning av trafikljus, beroende på inställningen av mikrobrytarna 9 och 10. Maximal effekt för en utgång till en indikator eller ett trafikljus är 10 W.

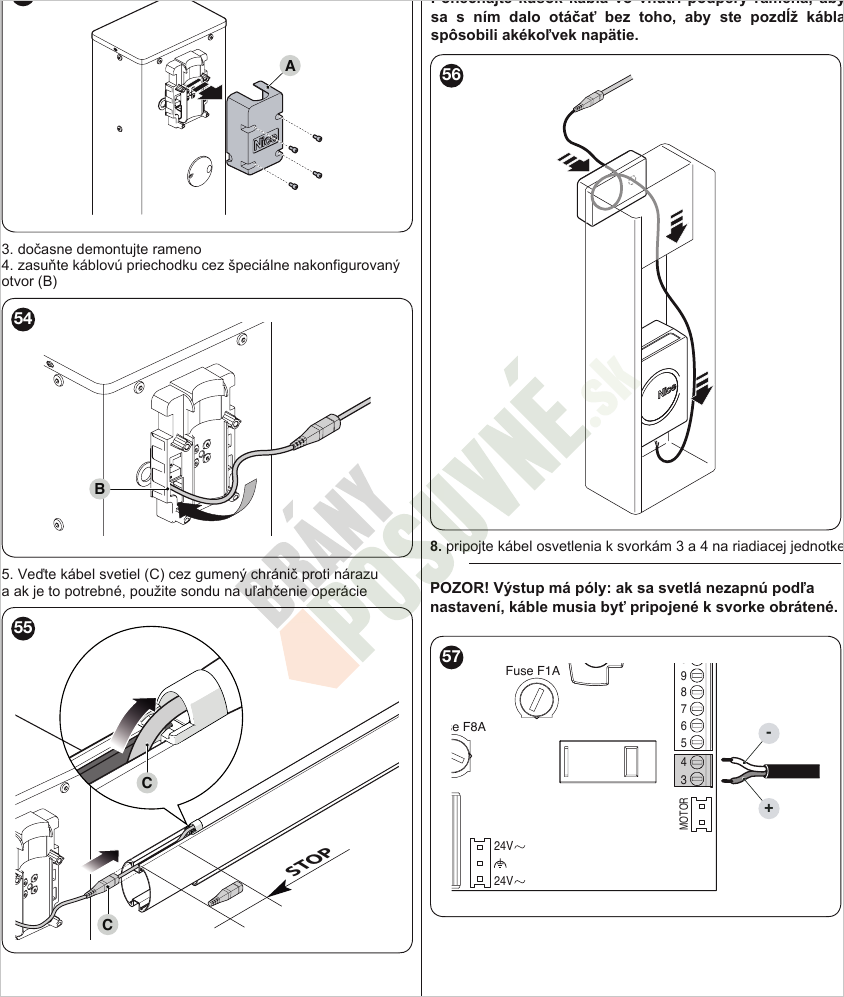

Kompatibel bomsbelysning: för WIDE S och WIDE M NICE XBA4; för WIDE L NICE XBA6 eller NICE XBA18 beroende på anläggningens längd. Kontrollera på nytt balanseringen av bommen.

Dra kabeln genom hållaren och bommen. Följ polariteten vid anslutning till plintarna 3 och 4.

Manuell frikoppling av bommen NICE WIDE

Vid strömavbrott eller servicearbete kan bommen frikopplas med nyckeln och bommen flyttas för hand.

WIDE S frikopplas genom att vrida nyckeln 180°; WIDE M och WIDE L genom att vrida den 90°.

Skjut undan låsets skyddskåpa.
Sätt i frikopplingsnyckeln.
På WIDE S vrids nyckeln 180°, på WIDE M och WIDE L 90°.
Flytta bommen för hand till önskat läge.
Vrid tillbaka nyckeln för att låsa, ta ut den och stäng låsets skyddskåpa.

Beställning och teknisk rådgivning

Fråga oss om inkoppling eller val av anläggning

Om du inte hittade den information du söker, skriv till oss på [email protected]. Vi hjälper dig att välja bom, bomarm, fjäder, säkerhetskomponenter och tillbehör.

Uppgifter vi behöver för att välja anläggning

fri passagebredd och önskad bomlängd,
beräknat antal cykler per timme,
lista över tillbehör på bommen: belysning, skyddsgummi, bomskydd eller rörligt stöd,
önskat manöversätt och säkerhetskomponenter.

Teknisk information: Elanslutning, kraftinställning och kontroll av säkerhetskomponenter ska utföras av en kvalificerad person enligt den aktuella installationen och gällande föreskrifter.

Tillbaka till början av det tekniska innehållet

Skriv ut sidan

SNABB KONTAKT

E-post:

[email protected]
