Set för tillverkning av en fribärande skjutgrind med en passagebredd på 3,5 m, med galvaniserad C-profil
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
| Tillgängliga produktvarianttyper Set för tillverkning av en fribärande skjutgrind med en passagebredd på 3,5 m, med galvaniserad C-profil | ||
| Typ av styrning: |
Övre styrning används om fyllningen i din grind (t.ex. trälameller, lexan eller sträckmetall) inte sticker upp ovanför grinden. Du fäster den i det befintliga staketet eller på en utjämningsstolpe. |
|
|---|---|---|
|
Sido-
styrning Övre
styrning |
||
3 085,34 kr inkl. moms
| Mått på C-profil | Vikt |
|---|---|
| 60x60x4 | 40 kg |
Produktbeskrivning Set för tillverkning av en fribärande skjutgrind med en passagebredd på 3,5 m, med galvaniserad C-profil
Komponentsats för tillverkning av en fribärande grind i högsta kvalitet med mycket pålitliga lastbärande lager och en varmförzinkad C-profil.
Obs: PAKETET är i jämförelse med de enskilda komponenterna mer förmånligt prissatt. På begäran anpassar vi paketets innehåll och drar av en motsvarande rabatt. Om du har särskilda önskemål eller vill ha råd, kontakta oss.
| Paketet innehåller: | SADA-07-ZN | |||
|---|---|---|---|---|
 |
2 × | Vagn med fem lagerrullar | V-02-12 | |
|
Du kan välja nylon- eller metallrullar. Nylonrullar klarar hög belastning på grinden, minskar slitaget på C-profilen och säkerställer att grinden går tyst. Nylon- och metallrullar kostar lika mycket |
Detalj  |
|||
 |

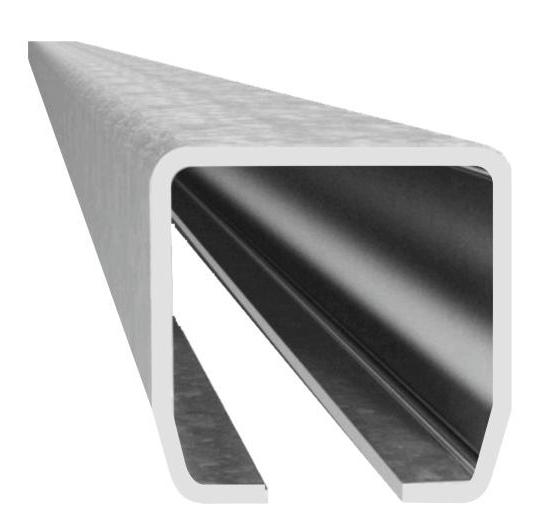

5 m | C-profil, varmförzinkad | CP-ZN-60-5 | |
|
Tjockväggig, varmförzinkad C-formad styrprofil som svetsas fast på grindens undersida. Grinden rullar på vagnar som är förankrade i ett betongfundament. Ytbehandling – varmförzinkning |
CP-ZN-60 | |||
 |
1 × | Nedre grindfång | SN-1-60 | |
|
Uppkörningshjulet monteras i början av C-profilen och rullar in i det nedre stoppet på ändstolpen, vilket avlastar grinden när den är stängd. |
||||
 |
1 × | Nedre stopp | DK-1-60 | |
|
Mottagarficka monterad längst ned på ändstolpen. Avlastar tryck- och dragkrafter som påverkar vagnarna när grinden stängs. |
DK-1-70 |
|||
 |
1 × | Grindstyrning | ||
|
Grindstyrning för vertikal stabilisering av grinden i sidled. Du kan välja en övre (1 × VVR-3-G) eller en sidostyrning (2 × BR-43G). |
Sidomonterad Övre |
|||
 |
1 × | Ändplugg i metall för C-profil | SK-1-60 | |
|
Ändpluggen för skjutgrindens C-profil monteras i början och eventuellt även i änden av styrprofilen. Den skjuts in i C-profilen och fästs med en tryckplatta. |
||||
Alla metalldelar är ytbehandlade genom förzinkning. Gå till beskrivningen av paketets komponenter.
Leverans PAKET
Alla PAKET för skjutgrindar finns i lager. Vi levererar PAKETET med transportföretag direkt till din adress. Du kan betala mot efterkrav (till chauffören när du tar emot varorna) eller via banköverföring i förskott. Du kan också hämta paketet personligen i Nové Mesto nad Váhom.
Beställning PAKET
Du kan beställa PAKETET på följande sätt:
| 1. Via e-post eller telefon, kontakta oss. | |
|
2. Via varukorgen:
|
Montering av skjutgrind med paketets komponenter
Tillsammans med paketet för skjutgrinden får du en monteringsritning med rekommenderade mått för betongfundamentet och exempel på mått för fribärande grindar.
Vi hjälper dig gärna med rådgivning om paketets innehåll och monteringen. Du kan:
| Fylla i formuläret | Ringa eller skriva |
|---|---|
| Fråga en säljare om råd | Kontakta oss. |
I fotogalleriet hittar du kundprojekt skjutgrindar byggda med våra komponenter.
Förlängd garanti
På alla metalldelar i detta KIT gäller förlängd garanti på 36 månader. Garantin omfattar, utöver metalldelarna även nylondelarna och framför allt lagerförsedda löprullar vagnar, som utgör grunden för en fribärande grindmekanism.
För all automatiseringselektronik i vår butik gäller standardgaranti på 24 månader.
Fakturan som bifogas leveransen fungerar som garantibevis.
Beskrivning av komponenterna KIT för tillverkning av fribärande skjutgrind
KITTET innehåller bärvagnar för fribärande grindar med fem rullar med kraftiga lager. Vagnarna har möjlighet till justering och pendling, där justeringen används för att finjustera grindens avstånd från marken och pendlingen ser till att alla lager belastas jämnt både vid drag och tryck. Vagnarna levereras inklusive monteringsplatta.
I kitet ingår även nedre stopp och mottagningshjul, som avlastar grinden och fungerar även som stopp- och säkerhetsanordningar.
Delarna i detta KIT är sammansatta så att du inte behöver köpa till fler komponenter för en manuellt manövrerad grind (du kan dock komplettera kitet, till exempel med krokregel eller övre stopp). För att automatisera grinden kan du köpa till grindmotor och elektroniska tillbehör (fjärrkontroller, varningsljus, fotoceller).
C-profilen svetsas fast på grindens nedre ram. Vi rekommenderar att grindramens nedre fyrkantsrör är minst 80x40x2mm. Använd sedan fyrkantsrör på 40x40, 60x40 eller 80x40 för övriga delar – valet beror på öppningens bredd, grindbladets totala längd och den planerade vikten. Vi hjälper dig gärna. Grindramen måste vara robust och stabil. När grindramen är klar monterar du vagnarna på betongfundamentet (använd stålpluggar, kemiskt ankare, eller gjut in vagnarna direkt i fundamentet med gängstänger). Vi skickar måtten på betongfundamentet tillsammans med ytterligare rekommenderade anvisningar med produkterna. Du kan också kontakta oss, så hjälper vi dig.
Mer detaljerad information om fribärande grindar och komponenterna som används för att bygga grinden hittar du i avsnittet Vanliga situationer vid byggnation av skjutgrindar.
