Set för tillverkning av en fribärande skjutgrind med en passagebredd på 3,5 m, med C-profil
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
| Tillgängliga produktvarianttyper Set för tillverkning av en fribärande skjutgrind med en passagebredd på 3,5 m, med C-profil | ||
| Typ av styrning: |
Övre styrning används om fyllningen i din grind (t.ex. trälameller, lexan eller sträckmetall) inte sticker upp ovanför grinden. Du fäster den i det befintliga staketet eller på en utjämningsstolpe. |
|
|---|---|---|
|
Sido-
styrning Övre
styrning |
||
2 503,24 kr inkl. moms
| Vikt |
|---|
| 40 kg |
Produktbeskrivning Set för tillverkning av en fribärande skjutgrind med en passagebredd på 3,5 m, med C-profil
Komponentsats för tillverkning av självbärande grind i högsta kvalitet med högpresterande pålitliga belastningslager och C-profil.
Obs! SATSEN är förmånligare prissatt än enskilda komponenter. På begäran anpassar vi satsens innehåll och drar av en motsvarande rabatt. Om du har särskilda önskemål eller vill ha råd, kontakta oss.
| Satsen innehåller: | SADA-07-ZN | |||
|---|---|---|---|---|
 |
2 × | Vagn med fem kullagerförsedda rullar | V-02-12 | |
|
Du kan välja mellan nylonrullar och metallrullar. Nylonrullar klarar hög belastning på grinden, förhindrar slitage på C-profilen och ger en tyst gång. Nylonrullar och metallrullar kostar lika mycket |
Detalj  |
|||
 |

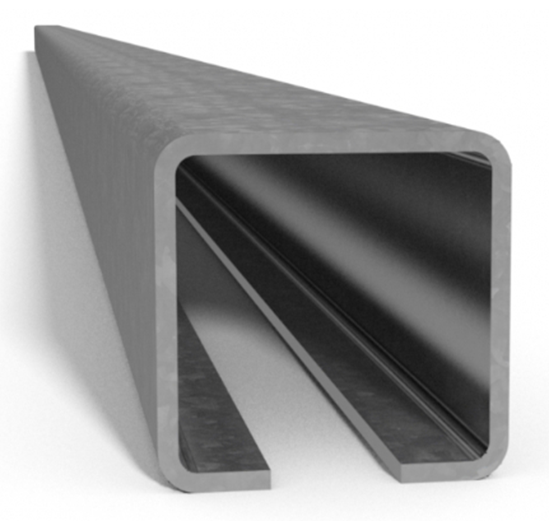

5 m | C-profil, obehandlad | CP-60-5 | |
|
Tjockväggig C-formad styrprofil som svetsas fast på grindens undersida, med vilken grinden löper på vagnar som är förankrade i ett betongfundament. Obehandlat, rått järn. Obehandlat, rått järn. |
CP-60 | |||
 |
1 × | Nedre grindanslag | SN-1-60 | |
|
Anslagsrullen monteras i början av C-profilen och kör in i det nedre anslaget på anslagsstolpen för att avlasta grinden när den stängs. |
||||
 |
1 × | Nedre anslag | DK-1-60 | |
|
Mottagarficka som monteras längst ned på anslagsstolpen. Den avlastar tryck- och dragkrafter som påverkar vagnarna när grinden är stängd. |
DK-1-60 |
|||
 |
1 × | Grindstyrning | ||
|
Grindstyrning för vertikal stabilisering av grinden i tvärled. Du kan välja mellan övre (1 × VVR-3-G) och sidostyrning (2 × BR-43G). |
Sidostyrning Övre styrning |
|||
 |
1 × | Metallock för C-profil | SK-1-60 | |
|
Locket för skjutgrindens C-profil monteras i början och eventuellt även i slutet av styrprofilen. Det skjuts in i C-profilen och fästs med en tryckplatta. |
||||
Förutom C-profilen är alla metalldelar ytbehandlade med zink. Gå till beskrivningen av satsens komponenter.
Leverans SATSER
Alla Satser för skjutgrindar finns i lager. Vi levererar satsen med fraktbolag direkt till din adress. Du kan betala mot postförskott (till chauffören vid mottagandet av varan) eller i förskott via banköverföring . Ett annat alternativ är att hämta satsen själv i Nové Mesto nad Váhom.
Beställning AV SATSEN
Du kan beställa satsen:
| 1. Via e-post eller telefon, kontakta oss. | |
|
2. Via varukorgen:
|
Montering av skjutgrind med satsens komponenter
Tillsammans med satsen för skjutgrind får du en monteringsritning med rekommenderade mått för betongfundamentet och exempel på mått för självbärande grindar.
Vi ger dig gärna råd om satsens sammansättning och monteringen. Du kan:
| Fylla i formuläret | Ringa eller skriva |
|---|---|
| Fråga en säljare om råd | Kontakta oss. |
I i fotogalleriet hittar du kundprojekt med skjutgrindar byggda med våra komponenter.
Förlängd garanti
Alla metalldelar i detta KIT omfattas av 36 månaders förlängd garanti. Garantin gäller, utöver metalldelarna även nylondelarna och framför allt lagerrullarna vagnarna, som utgör grunden för en fribärande grindmekanism.
För all automatiseringselektronik i vår butik gäller standardgarantin på 24 månader.
Fakturan som bifogas den levererade varan gäller som garantibevis.
Beskrivning av komponenterna KIT för tillverkning av fribärande skjutgrindar
KITTET innehåller bärvagnar för fribärande grindar med fem rullar med kraftiga kullager. Vagnarna har justerbarhet och kan vinklas, där justeringen används för att finjustera grindens avstånd från marken och vinklingen fördelar belastningen jämnt på alla lager vid både drag och tryck. Vagnarna levereras inklusive monteringsplatta.
Satsen innehåller också nedre grindstopp och inloppsrulle, som avlastar grinden och även fungerar som stopp- och säkerhetskomponenter.
Delarna i detta KIT är sammansatta så att du inte behöver köpa till några andra komponenter för en manuellt manövrerad grind (du kan dock komplettera satsen med exempelvis ett krokregel eller övre grindstopp). För att automatisera grinden kan du köpa till grindmotor och elektroniska tillbehör (fjärrkontroller, varningsljus, fotoceller).
C-profilen svetsas fast på grindens nedre ram. Vi rekommenderar att grindramens nedre fyrkantsrör är minst 80x40x2mm. Övriga fyrkantsrör kan vara 40x40, 60x40 eller 80x40 – beroende på passagebredden, grindbladets totala längd och den avsedda vikten. Vi hjälper dig gärna. Grindramen måste vara robust och stabil. När grindramen är klar monterar du vagnarna på betongfundamentet (använd stålankare, kemiskt ankare, eller gjut in vagnarna direkt i fundamentet med gängstänger). Måtten för betongfundamentet och ytterligare rekommenderade anvisningar skickar vi med produkterna. Du kan också kontakta oss, så hjälper vi dig.
Mer information om fribärande grindar och komponenterna du behöver för att bygga en grind finns i avsnittet Vanliga frågor och lösningar vid montering av skjutgrindar.
