Sats för tillverkning av en fribärande skjutgrind med en passagebredd på 4,5 m
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
2 949,47 kr inkl. moms
| Mått på C-profil | Vikt |
|---|---|
| 70×70×4mm | 55 kg |
i lager
3 485,74 kr inkl. moms
| Mått på C-profil | Vikt |
|---|---|
| 80×80×5mm | 78 kg |
Produktbeskrivning Sats för tillverkning av en fribärande skjutgrind med en passagebredd på 4,5 m
Komponentsats för tillverkning av en fribärande skjutgrind i högsta kvalitet med mycket pålitliga belastningslager.
Satsen innehåller vagn med metallhjul. Om du föredrar nylonhjul rekommenderar vi vår förmånliga sats med nylonhjul.
Obs! SATSEN är jämfört med enskilda komponenter prisförmånlig. På begäran anpassar vi satsens innehåll och drar av motsvarande rabatt. Om du har särskilda önskemål eller vill ha råd, kontakta oss.
| Satsen innehåller: | SADA-01K | SADA-02K | ||
|---|---|---|---|---|
 |

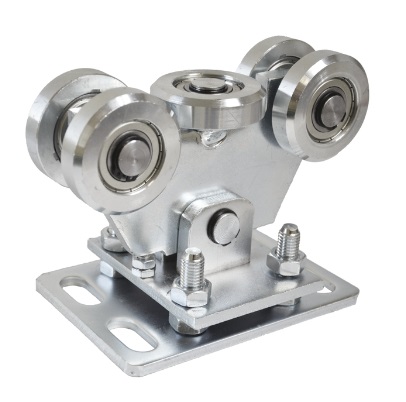

2 × | Vagn med fem lagerförsedda rullar | V-02-4 | V-02-5 |
|
Helgjuten metallvagn för fribärande skjutgrindar med en vikt på upp till 600 kg och en passagebredd på upp till 5 m. Vagnen levereras med monteringsplatta inkluderad i priset. |
Detalj  |
|||
 |
6 m | C-profil, obehandlad | CP-70-6 | CP-80-6 |
|
Tjockväggig C-formad styrprofil som svetsas fast på grindens undersida. Grinden löper på vagnar som är förankrade i ett betongfundament. Obehandlat, råjärn. |
CP-70 CP-80 |
|||
 |
1 × | Nedre inloppsrulle | SN-1-70 | SN-1-80 |
|
Inloppshjulet monteras i början av C-profilen och rullar in i det nedre stoppet på stoppstolpen för att avlasta grinden när den är stängd. |
|
|||
 |
1 × | Nedre stopp | DK-1-70 | DK-1-80 |
|
Mottagarblecket placeras längst ned på stoppstolpen. Det avlastar tryck- och dragkrafter som påverkar vagnarna när grinden är stängd. |
DK-1-70 DK-1-80 |
|||
 |
1 × | Ändplugg i metall för C-profil | SK-1-70 | SK-1-80 |
|
Ändpluggen för skjutgrindens C-profil monteras i början och eventuellt även i slutet av styrprofilen. Den skjuts in i C-profilen och fästs med en tryckplatta. |
|
|||
Alla metalldelar utom C-profilen är ytbehandlade med zink. Gå till beskrivningen av satsens komponenter.
LEVERANS AV SATSEN
Alla satser för skjutgrindar finns i lager. Vi levererar satsen till dig med transporttjänst direkt till din adress. Du kan betala mot postförskott (till chauffören när du tar emot varan) eller genom banköverföring i förskott. Du kan också hämta satsen själv i Nové Mesto nad Váhom.
BESTÄLLNING AV SATSEN
Du kan beställa satsen:
| 1. Via e-post eller telefon, kontakta oss. | |
|
2. Via varukorgen:
|
MONTERING AV SKJUTGRIND MED SATSENS KOMPONENTER
Tillsammans med satsen för skjutgrinden får du en monteringsritning med rekommenderade mått för betongfundamentet och exempel på mått för fribärande grindar.
Vi hjälper dig gärna med rådgivning om satsens innehåll eller monteringen. Du kan:
| Fylla i formuläret | Ringa eller skriva |
|---|---|
| Rådfråga en säljare | Kontakta oss. |
I fotogalleriet hittar du kundernas installationer av skjutgrindar byggda med våra komponenter.
Förlängd garanti
Alla metalldelar i detta KIT omfattas av en förlängd garanti på 36 månader. Garantin omfattar, förutom metalldelarna även lagerförsedda rullar på vagnarna, som utgör grunden för den fribärande grindens mekanism.
För all automations-elektronik i vår butik gäller standardgarantin på 24 månader.
Fakturan som bifogas den levererade varan gäller som garantibevis.
Beskrivning av KITET för tillverkning av en fribärande skjutgrind
Komplett KIT för tillverkning av en fribärande skjutgrind för en passagebredd på upp till 4,5 m och en total grindvikt på högst 600 kg fribärande skjutgrind. Det kompletta kitet med en 6 meter lång C-profil erbjuds till ett förmånligt pris. På begäran levererar vi C-profilen kapad i hela meter. Den kan även skarvas för att möjliggöra en passagebredd på över 4,5 m.
Kitet innehåller bärvagnar för fribärande grindar med fem rullar med kraftiga lager. Vagnarna har justerings- och pendelfunktion, där justeringen används för att finjustera grindens avstånd till marken och pendelfunktionen fördelar belastningen jämnt på alla lager vid drag och tryck. Vagnarna levereras inklusive monteringsplatta.
Kitet innehåller även ett nedre ändstopp och ett inkörningshjul, som avlastar grinden och även fungerar som ändstopp och säkerhetskomponenter.
Delarna i detta KIT är sammansatta så att du inte behöver köpa till några andra komponenter för en manuellt manövrerad grind (du kan dock komplettera kitet med exempelvis ett kroklås eller ett övre ändstopp). För att automatisera grinden kan du köpa till en grindmotor och elektroniska tillbehör (fjärrkontroller, varningsljus, fotoceller).
C-profilen svetsas fast på grindens nedre ram. Vi rekommenderar att grindramens nedre fyrkantsrör är minst 80x40x2mm. Övriga fyrkantsrör kan vara 40x40, 60x40 eller 80x40 – beroende på passagebredd, grindbladets totala längd och önskad vikt. Vi hjälper dig gärna. Grindramen måste vara robust och stabil. När grindramen är klar monterar du vagnarna på betongfundamentet (använd stålpluggar, kemiskt ankare, eller gjut in vagnarna direkt i fundamentet med gängstänger). Mått på betongfundamentet och ytterligare rekommenderade anvisningar skickas tillsammans med produkterna. Du kan också kontaktaoss, så hjälper vi dig.
Mer information om fribärande grindar och komponenterna som används för att bygga grinden hittar du under Vanliga frågor vid byggnation av skjutgrindar.
