NICE Tub TUB3500 (A) – fristående drivning för skjutgrindar
| Produkttillgänglighet: | på frågan | Produkten kanske inte är tillgänglig, kontakta oss för mer information. |
|---|
på frågan
27 055,17 kr inkl. moms
| Vikt |
|---|
| 60 kg |
Produktbeskrivning NICE Tub TUB3500 (A) – fristående drivning för skjutgrindar
NICE TUB3500 är en fristående industriell drivning för skjutgrind med en vikt på upp till 3 500 kg och en längd på upp till 30 m. Den har en trefasmotor på 400 V AC, en inbyggd styrenhet Mindy A500, mekanisk broms, fläktkylning och ett kugghjul för kuggstång med modul 6. Den är självhämmande; vid strömavbrott kan växeln frikopplas så att grinden kan skjutas för hand.
När ska man välja NICE TUB3500
Den är avsedd för stora och tunga skjutgrindar vid industriområden. Vid valet ska du ta hänsyn till vikten, grindbladets faktiska längd, rörelsemotståndet, vindförhållandena och antalet öppnings- och stängningscykler. Grinden ska kunna skjutas jämnt för hand, får inte börja röra sig av sig själv och måste ha fasta mekaniska stopp i båda riktningarna.
| Grindens vikt | Upp till 3 500 kg. |
|---|---|
| Grindens längd | Upp till 30 m; det tillåtna antalet cykler per timme minskar när längden ökar. |
| Matning av systemet | 3~ 400 V AC ±10 %, 50 Hz; skyddsjordning krävs. |
| Kuggstång | Modul 6. Kuggstång med modul 4, som används med mindre drivningar, är inte utbytbar. |
Antal cykler beroende på grindbladets längd
| Grindbladets längd | Max. cykler/tim |
|---|---|
| Upp till 5 m | 30 |
| Över 5 till 10 m | 15 |
| Över 10 till 15 m | 10 |
| Över 15 till 20 m | 7 |
| Över 20 till 25 m | 6 |
| Över 25 till 30 m | 5 |
En cykel är en fullständig öppning och stängning. Vid projekteringen ska du samtidigt följa gränserna för mått, vikt och drift; den maximala vikten i sig bekräftar inte att drivningen passar en viss grind. Tillverkaren anger även för TUB3500 max. 200 cykler per dag och 30 minuters kontinuerlig drift. Detta upphäver inte gränserna för cykler per timme eller körtiden per rörelse som ställts in i A500.
Vid byte av en befintlig drivning ska du även kontrollera tillbehören, anslutningssättet och monteringsutrymmet.
Inbyggd styrenhet Mindy A500
Mindy A500 ingår i TUB3500-drivningen. Den har 10 funktions-DIP-omkopplare, trimpotentiometrarna TL, TP och F, ingång för mekaniska gränslägesbrytare, fototest och en äldre kontakt för mottagare i FLOXI-serien. Följande anslutningsschema gäller för detta kretskort; om styrenheten har bytts ut ska du följa den installerade enhetens anvisningar.
Möjligheten att ställa in enbart styrenheten för en annan matning gör inte motorn till en enfasdrivning på 230 V. TUB3500 ansluts enligt märkskylten och kopplingsschemat för trefasutförandet på 400 V.
Vad ingår i drivningen och vad behöver kompletteras
- Motor med växel, inbyggd styrenhet, mekanisk broms och fläkt.
- Kugghjul med modul 6, 18 tänder.
- Frikopplingsmekanism för manuell förflyttning av grinden.
- För en komplett automatisering behövs en lämplig kuggstång, förankring, mekaniska stopp och säkerhetsanordningar anpassade till den aktuella grinden. Fjärrstyrning kräver en kompatibel mottagare och sändare.
Vid beställning samordnar vi monteringsmaterial, kuggstång och tillbehör med den aktuella uppsättningen. En separat drivning är inte en komplett automatisk grind.
Mått och monteringsutrymme

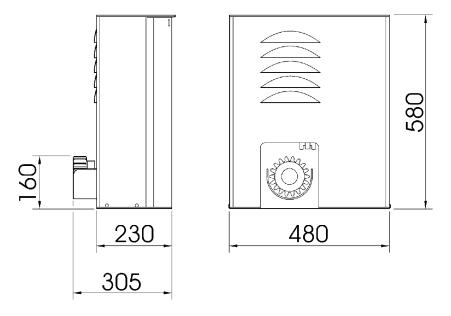

Ritningen anger höjden 580 mm, bredden 480 mm, kåpans djup 230 mm och det totala måttet fram till kugghjulet 305 mm. Kugghjulets axel är på ritningen placerad på höjden 160 mm. Måtten anges i millimeter. Se till att det finns åtkomst till luckan, frikopplingen, gränslägesbrytaren och den elektriska styrenheten.
Montering av fundament, motor och kuggstång
Montering, anslutning och provning ska utföras av en behörig tekniker. Koppla bort alla matningsledningar före ingrepp och säkra dem så att de inte kan slås på. Fundamentet måste vara stadigt, vågrätt och skyddat mot översvämning. Vid förberedelse av skyddsrör ska vatten och kondens hindras från att tränga in i styrenheten.

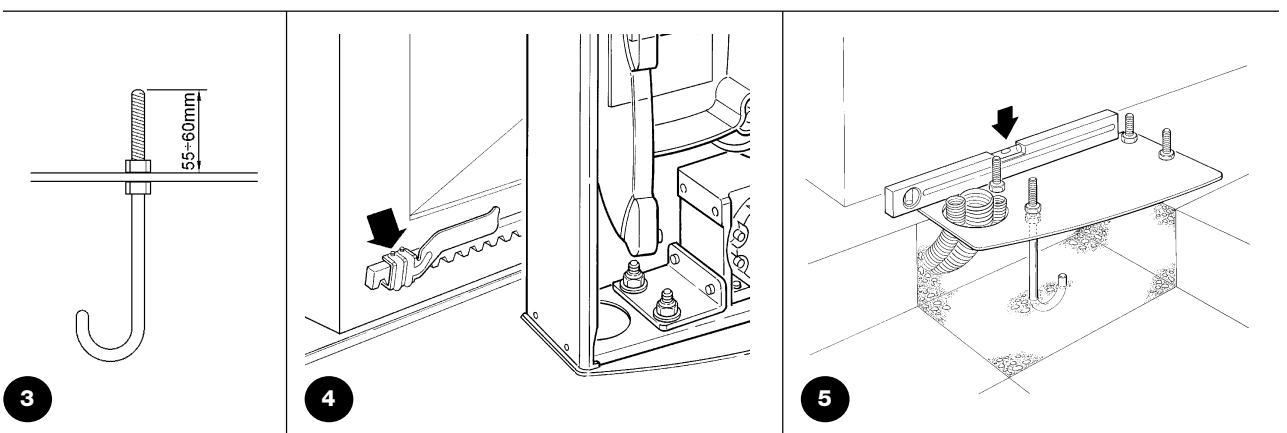

- På ett befintligt lämpligt fundament ska förankring väljas efter underlaget. Vid ett nytt fundament ska en grop och skyddsrör förberedas; fundamentets mått bestäms utifrån monteringsplatsen.
- Placera grundplattan med fyra förankringar parallellt med grindbladet och vågrätt. Förankringsdetaljen anger att gängan ska sticka upp 55–60 mm. Låt betongen härda helt.

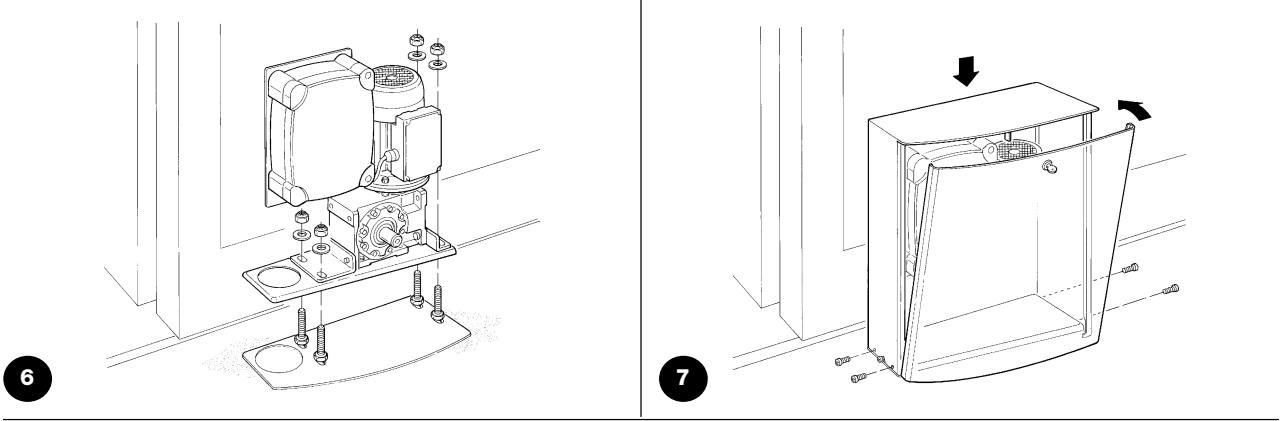

- Placera motorn på plattan, rikta in den mot grindbladet och fäst den med fyra muttrar och brickor. Frikoppla växeln inför det fortsatta arbetet.
- Montera kuggstången med modul 6 stegvis längs hela rörelsebanan. Behåll ett spel på 2–3 mmmellan kuggstången och kugghjulet; grindens vikt får inte belasta drivningen.
- För grinden fram och tillbaka för hand flera gånger. Kontrollera att kuggingreppet är jämnt, att skarvarna i kuggstången passeras smidigt och att spelet är lika längs hela längden.
Gränslägesbrytare och mekaniska stopp
Två konsoler fästs på kuggstången och manövrerar gränslägesbrytarens arm för öppning och stängning. De ersätter inte grindens fasta mekaniska stopp. Armen måste kunna röra sig fritt och konsolerna måste påverka den i rätt riktning.
Räkna med en eftergång på cirka 2–3 cm. Ställ in konsolerna så att grinden säkert stannar före de mekaniska stoppen; kontrollera eftergången även när motorn är varm. Kontrollera eftergången även när motorn är varm. Vid kontroll av TUB3500 ska det stillastående grindbladet vara cirka 4–5 cm från det fasta stoppet.

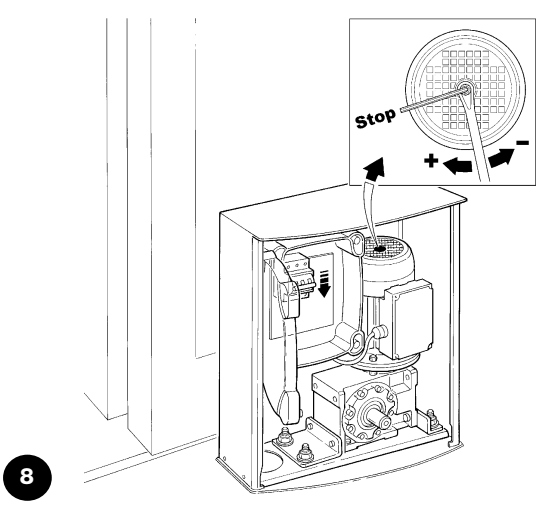

Om eftergången är längre kontrollerar och justerar teknikern den mekaniska bromsen. Strömmen måste vara frånkopplad innan justeringen påbörjas. Enligt anvisningarna ska muttern på axeln först dras åt ett halvt varv medurs. Om den dras åt för hårt kan motorn blockeras. Efter justeringen måste testerna upprepas.
Frikoppling vid strömavbrott

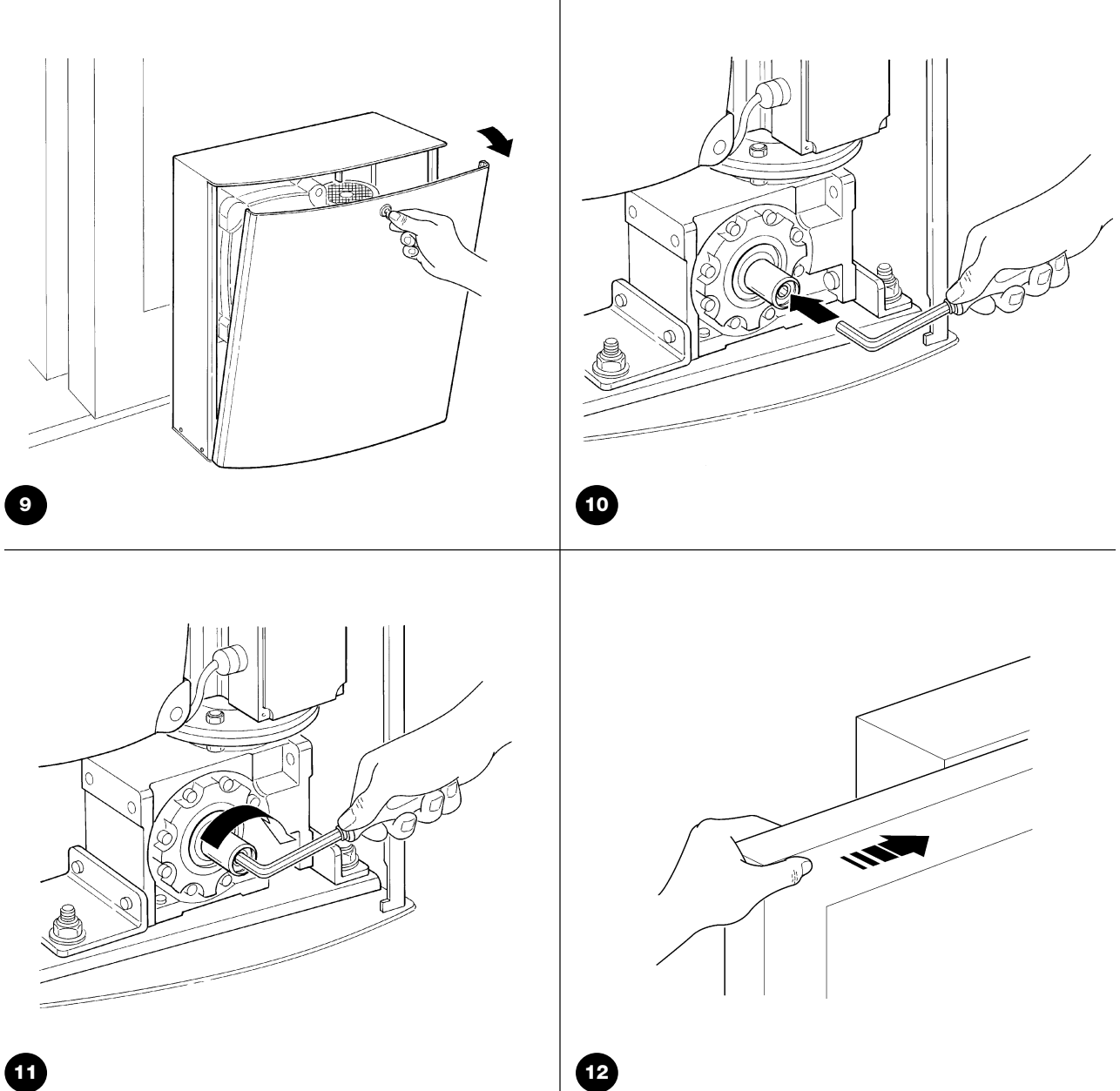

Frikoppla endast när grinden står stilla och strömmen är frånkopplad. Säkra grindbladet så att det inte kan röra sig av sig självt. Vid överlämningen visar teknikern hur det går till och lämnar över nycklarna.
- Öppna drivenhetens lucka med nyckeln.
- För in insexnyckeln i axeln och lossa den inre skruven helt enligt bilden.
- Ta ut nyckeln och stäng luckan. Grinden kan nu försiktigt skjutas för hand.
- Återställ spärren genom att utföra momenten i omvänd ordning. Kontrollera att drevet griper i och att luckan är stängd. Luckans säkerhetsmikrobrytare måste vara aktiverad.
Kabeldragning för en typisk installation
| Anslutning | Kabel | Längd |
|---|---|---|
| Matning till drivenheten | 4 × 1,5 mm² | Upp till 30 m |
| Varningsljus | 2 × 1,5 mm² | Upp till 20 m |
| Antenn | Koaxialkabel RG58 | Rekommenderat: mindre än 5 m |
| Fotocellens sändare TX | 2 × 0,25 mm² | Upp till 30 m |
| Fotocellens mottagare RX | 2 kablar 2 × 0,25 mm² | Upp till 30 m |
| Nyckelbrytare | 2 kablar 2 × 0,25 mm² | Upp till 50 m |
| Fast / rörlig säkerhetslist | Beroende på säkerhetslist och gränssnitt | Beroende på den specifika enheten |
Två kablar på 2 × 0,25 mm² kan ersättas med en kabel på 4 × 0,25 mm². Vid en matningsledning som är längre än 30 m måste teknikern välja större ledararea och lämplig jordning. För lågspänningskablar till fotoceller som är längre än 30 m kräver anvisningarna skärmning som endast jordas på styrningens sida. Kablarna måste vara lämpade för miljön. För utomhusförläggning anger tillverkaren till exempel H07RN-F.
En rörlig säkerhetslist måste ha en anslutning som fungerar även när grindbladet rör sig. Bestäm antalet ledare och gränssnitt utifrån säkerhetslistens typ. Tvåledarexemplet från en äldre typisk installation kan inte användas för alla OSE-lister.

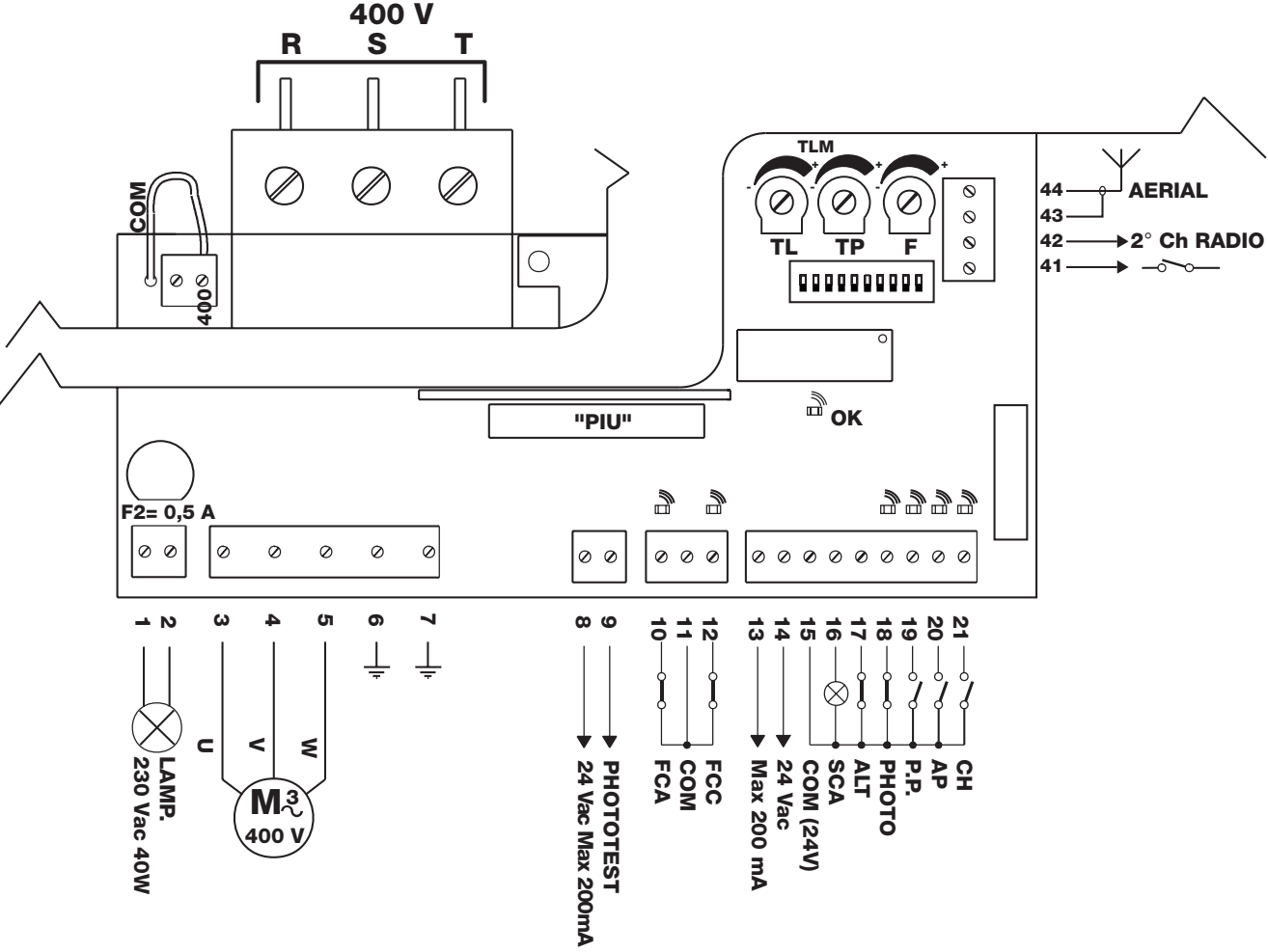

Anslutning av Mindy A500 och plintspänningar
Anslut med strömmen frånkopplad. Plintarna 13–14 och 8–9 ger 24 V AC och har därför ingen DC-polaritet (+/−). COMMON 15 är gemensam anslutningspunkt för styringångarna. Förväxla den inte med skyddsjord (PE). Styrkontakterna är potentialfria.
| Plint | Funktion och anslutning |
|---|---|
| Matning R / S / T | Trefasmatning på 400 V via lämpligt överströmsskydd. Välj matning för A500 enligt schemat. |
| 1–2 LAMP | Utgång för varningsljus, 230 V AC, max. 40 W; ingen polaritet (+/−). |
| 3–4–5 MOTOR | Motorledarna U–V–W; det är inte DC plus och minus. |
| 6–7 PE | Skyddsjordning av styrningen och motorn. |
| 8–9 PHOTOTEST | 24 V AC för sändare till fotoceller med testfunktion, max. 200 mA; ingen polaritet (+/−). |
| 10 / 11 / 12 | FCA öppning / gemensam punkt / FCC stängning. |
| 13–14 tillbehör | 24 V AC, max. 200 mA; utan fototest tillåter anvisningarna upp till 400 mA. |
| 15 COMMON | Gemensam punkt för styr- och säkerhetsingångar. |
| 16 SCA | Indikatorlampa för öppen grind mellan 15–16: 24 V AC, max. 2 W. |
| 17 ALT / STOP | NC-säkerhetsingång för stopp, ansluten mot 15. |
| 18 PHOTO | Fotocellens NC-kontakt mot 15 vid standardanslutning utan fototest. |
| 19 P.P. | NO-kontakt för stegvis manövrering mot 15: öppna – stopp – stäng – stopp. |
| 20 AP / 21 CH | NO öppna / stäng mot 15. |
| 41–42 | Potentialfri utgång för den andra radiokanalen, om mottagare är installerad. |
| 43–44 antenn | Koaxialkabel enligt schemat: skärm till 43, mittledare till 44. |
| RADIO / PIU | Äldre kontakt för radiomottagare / uttag för PIU-expansionskort. |
NC betyder att kontakten är sluten i viloläge, NO att den är öppen i viloläge. Flera NC-kontakter med samma funktion seriekopplas, medan NO-styrkontakter parallellkopplas. Oanvända NO-ingångar lämnas oanslutna. Skyddsanordningar som krävs för säker drift får inte kopplas bort genom bygelkoppling.
Fotoceller och fototest med A500
Original NICE BF kan vid uppgradering av installationen ersättas med reläbaserade NICE EPM. EPM och EPMB har inte samma anslutning: A500 har inte BlueBUS. Välj fotoceller med lämplig matning och potentialfri NC-kontakt för detta styrkort.
Välj fotocellernas räckvidd utifrån passagebredden. EPM har en användbar räckvidd på 15 m. Tillverkaren anger en maximal räckvidd på 30 m. Vid ett avstånd mellan TX och RX på mer än 10 m måste teknikern justera bygeln +10m på mottagaren RX enligt EPM-anvisningarna. Dimma, regn och damm kan minska räckvidden med 50 %. Därför garanterar det maximala värdet på 30 m inte tillförlitlig täckning av en passage med samma bredd. Välj en lämplig modell för den aktuella platsen och kontrollera dess funktion.
| Anslutning av EPM | A500 |
|---|---|
| Strömförsörjning utan fototest | TX- och RX-plintarna 1–2 → utgång 13–14 (24 V AC). Vid AC finns ingen polaritet +/−. |
| Säkerhetskontakt utan fototest | RX 4 COM → A500 15 COMMON; RX 5 NC → A500 18 PHOTO. RX 3 NO används inte för skyddsfunktionen. |
| Fototest | Strömförsörj TX från 8–9 och RX från 13–14; anslutningen av kontakterna och PHOTO-ingångar som inte används måste följa det ursprungliga schemat nedan. Slå på DIP 7. |
| Flera par | För samma skyddsfunktion kan lämpliga NC-kontakter seriekopplas. En separat PHOTO2-funktion, till exempel för skydd vid öppning, läggs till med PIU-kortet. |

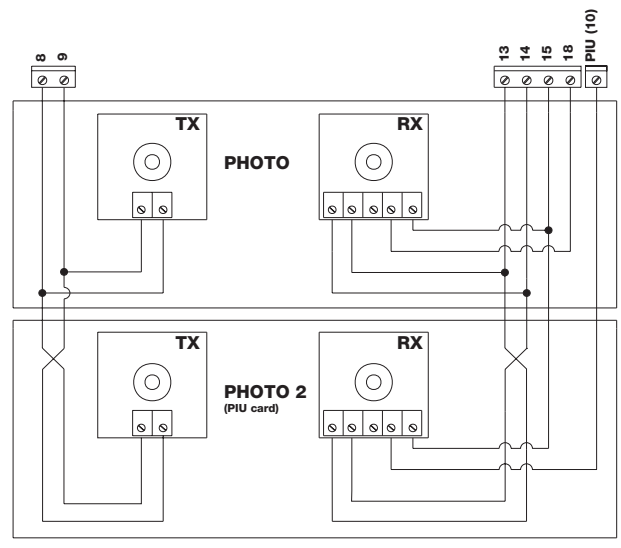

Detaljbilden av EPM visar strömförsörjningen 24 V DC: 1 plus, 2 minus. A500 matar dock detta par med 24 V AC utan polaritet +/−, enligt tabellen ovan. Numren för reläkontakterna 3 NO / 4 COM / 5 NC är desamma.
PHOTO2 i schemat kräver NICE PIU-kort. När fototestet är aktiverat ska en PHOTO-ingång som inte används enligt anvisningarna anslutas till fototestutgången 9, inte enligt schemat utan testning. Vid flera EPM-par ska ömsesidig störning hanteras enligt deras anvisningar; synkronisering kräver AC-matning, SYNC-inställning på TX och omvänd anslutning av matningsledningarna för det ena paret. Efter monteringen ska varje par provas separat.
Första start och kontroll av riktning
- Flytta grinden manuellt ungefär till mitten av rörelsebanan, lås växeln och kontrollera luckan och säkerhetsmikrobrytaren. Välj ett läge med hålldonsmanövrering och avstängda tilläggsfunktioner vid de första provkörningarna.
- När strömmen slås på ska LED OK blinka regelbundet. När säkerhetskretsen är sluten lyser LED STOP och PHOTO; utanför ändlägena lyser även FCA och FCC. NO-styringångarna är släckta när ingen styrsignal ges.
- Aktivera AP / OPEN kort på plint 20. Grinden ska öppnas. Om rörelseriktningen är fel ska strömmen omedelbart slås av; en tekniker byter plats på motorledningarna på 3 och 4 enligt motorns anvisningar och upprepar provet.
- Kontrollera innan grinden öppnas helt att ändlägesbrytaren för öppet läge stoppar rörelsen. Om fel ändlägesbrytare aktiveras ska strömmen slås av och FCA/FCC-anslutningen kontrolleras; anvisningarna anger att 10 och 12 ska byta plats.
- Prova fullständig öppning och stängning, konsolernas inställning, eftergång och alla skyddsanordningar. Ställ först därefter in önskat driftläge.
A500-inställningar
| DIP | Funktion |
|---|---|
| 1 OFF / 2 OFF | Rörelse endast så länge styrningen hålls intryckt – hålldonsmanövrering. |
| 1 ON / 2 OFF | Halvautomatiskt läge. |
| 1 OFF / 2 ON | Automatiskt läge med efterföljande stängning. |
| 1 ON / 2 ON | Automatiskt läge + stänger alltid även efter att strömförsörjningen återställts. |
| 3 ON | Bostadsrättsläge; inte i manuellt läge. |
| 4 ON | Förblinkning: 5 s, i manuellt läge 2 s. |
| 5 ON | Stängning 5 s efter att fotocellen frilagts; endast i automatiskt läge. |
| 6 ON | PHOTO är aktiv även vid öppning. |
| 7 ON | Fototest; kräver motsvarande anslutning. |
| 8 ON | Intelligent överbelastningsavkänning. |
| 9 ON | Kort reversering på 1,5 s efter överbelastning; inte i manuellt läge. |
| 10 ON | Elektrisk bromsning vid stopp, med motorström i 1 s. |
| Komponent | Vad den ställer in |
|---|---|
| TL | Körtid för en rörelse, cirka 3–120 s. För en lång rörelsebana anges i anvisningarna att tiden kan utökas med TLM till cirka 90–210 s; en tekniker utför ändringen enligt det exakta kortet. |
| TP | Paus före automatisk stängning, cirka 5–200 s. |
| F | Tröskelvärde för skyddsingripande utifrån motorns strömförbrukning. Inställningen ska verifieras genom mätning av krafter, inte genom att försöka trycka grinden för hand. |
TL ska täcka hela rörelsen med en marginal på cirka 2–3 s. En 30 m lång grind rör sig med nominell hastighet i cirka 3 minuter i en riktning, så det grundläggande tidsintervallet kanske inte räcker. A500:s överbelastningsavkänning är inaktiv under de första 1,5 s av rörelsen; därför är säkerhetsutrustning och provning nödvändiga. Den elektriska bromsen DIP 10 ersätter inte kontrollen av den mekaniska bromsen och eftergången.
Mottagare och fjärrkontroller
A500 använder en äldre kontakt av FLOXI-familjen. För FloR med rullande kod passar till exempel NICE FLOXI2R. Mottagartypen avgör vilka NICE-fjärrkontroller och vilken programmeringsprocedur som används. Varken NICE-varumärket i sig eller frekvensen 433,92 MHz garanterar att protokollet är detsamma. Fastkodad FLO och rullande FloR-kod kan inte användas omväxlande.
Sätt endast i mottagaren när strömmen är avstängd. En ny fjärrkontroll programmeras i mottagaren enligt dess märkning; A500:s DIP-brytare används för grindens funktioner. Om det redan finns en mottagare ska dess typ och minne kontrolleras först. Massradering kan även ta bort andra användares fjärrkontroller.
Tillbehör till TUB3500
| Komponent | Val |
|---|---|
| Varningsljus | NICE ELAC för 230 V AC-utgång 1–2, max. 40 W; ELDC kan inte anslutas direkt här. |
| Fotoceller | NICE EPM med reläkontakt av typen NC; den ursprungliga BF är äldre utrustning. |
| Utbyggnad | NICE PIU lägger till PHOTO2, partiell öppning och ytterligare funktioner. Den är inte avsedd för DPRO500. |
| Radio | NICE FLOXI2R beroende på vilken kodning som används. Den moderna SM-kontakten är inte densamma som den äldre FLOXI-platsen. |
| Kuggstång och säkerhetslister | Modul 6-kuggstången, säkerhetslisterna och överföringen av deras signal beror på den aktuella grinden och styrningen. |
När TUB3500 inte fungerar som den ska
| Symptom | Kontroll |
|---|---|
| LED-lamporna lyser inte | Strömförsörjning, huvudströmbrytare, säkringsskydd och säkringar. Orsaken till att säkringsskyddet löste ut måste åtgärdas av en tekniker innan strömmen slås på igen. |
| OK blinkar regelbundet med 1 s mellanrum | Styrenheten är aktiv. Två korta blinkningar betyder att en ingång eller omkopplare har ändrats. |
| OK blinkar oregelbundet | Den interna kontrollen har upptäckt ett fel; kontrollera kablaget och styrningen. |
| STOP-, PHOTO- eller ändlägesingången tillåter inte rörelse | Hinder, felinställda fotoceller, öppen lucka, kontakt eller kabel; säkerhetskretsen får inte förbikopplas. |
| Startar inte vid fotocelltest | Strömförsörjning TX 8–9, RX 13–14, kontaktanslutningar, DIP 7-inställning och störningar mellan paren. |
| Motorn rör sig åt fel håll | Kontrollera motorns riktning och FCA/FCC enligt första starten. Justeringar får endast göras när strömmen är frånslagen. |
| Stannar mitt i rörelsebanan | TL/TLM-tid, friktion, hinder, överbelastningsskydd eller överhettningsskydd. Åtgärda först orsaken; öka inte F-kraften automatiskt. |
| Lång eftergång | Justera konsolerna och den mekaniska bromsen; prova även när systemet är varmt. |
| Endast fjärrkontrollen fungerar inte | Sändarbatteri, kodtyp och kodlagring, mottagare och antenn. |
Säkerhet, tester och underhåll
Innan anläggningen lämnas över testar teknikern upprepade gånger öppning, stängning, stopp, ändlägesbrytare, alla fotoceller, säkerhetslister och nödstopp. Kontrollera eftergången och säkerheten längs hela rörelsebanan; om skyddet bygger på begränsning av stötkraften ska även relevant mätning utföras. Att bara justera trimpotten eller ansluta en fotocell ersätter inte ett test av hela grinden.
Utför service senast var 6:e månad eller efter 10 000 manövreringar, beroende på vilket som inträffar först. En manövrering är en öppning eller en stängning, inte en hel öppnings- och stängningscykel. Kontrollera infästningar, korrosion, slitage på drev och kuggstång, grindens rörliga delar, mekanisk broms, överbelastningsdetektering och säkerhetsanordningar.
Användaren kan med strömmen frånslagen ta bort löv och stenar från rörelsebanan samt rengöra åtkomliga ytor och fotocellernas optik med en lätt fuktad trasa. Vid ovanliga ljud, ryckiga rörelser eller fel ska grinden tas ur drift och service kontaktas. Säkerhetsingångarna får inte byglas förbi. Förvara fjärrkontroller utom räckhåll för barn och gå in i passagen först när grinden har öppnats helt och stannat. En öppen gångdörr i grindbladet måste blockera motorn.
Tekniska specifikationer för TUB3500
| Modell | NICE TUB3500 |
|---|---|
| Styrenhet | Mindy A500 |
| Strömförsörjning | 3~ 400 V AC ±10 %, 50 Hz |
| Max. effektförbrukning | 550 W |
| Nominellt vridmoment | 190 Nm |
| Maximalt vridmoment | 418 Nm |
| Hastighet vid nominellt vridmoment | 0,167 m/s (cirka 10 m/min) |
| Max. grindvikt/-längd | 3 500 kg / 30 m; lämpligheten beror på driftsförhållandena |
| Antal cykler | Enligt längdtabellen; max. 200 cykler/dag |
| Drev | Z = 18; modul 6; tanddelning 18,8 mm |
| Kapslingsklass | IP44 |
| Isolationsklass | I; skyddsjordning krävs |
| Arbetstemperatur | −20 till +50 °C |
| Monteringsmått | Ritning i mm: höjd 580, bredd 480, husdjup 230, djup till drevet 305 |
| Vikt | 60 kg |
Tekniska värden gäller vid en omgivningstemperatur på 20 °C ±5 °C. Ange exakt modell och utförande från typskylten när du väljer reservdelar och styrning.
Hjälp med val och komplettering av anläggningen
Kontakta oss med grindens längd och vikt, antal cykler per timme och dag, tillgänglig strömförsörjning och ett foto av den installerade styrningen. Vi hjälper dig att välja kuggstång, mottagare och säkerhetstillbehör.
