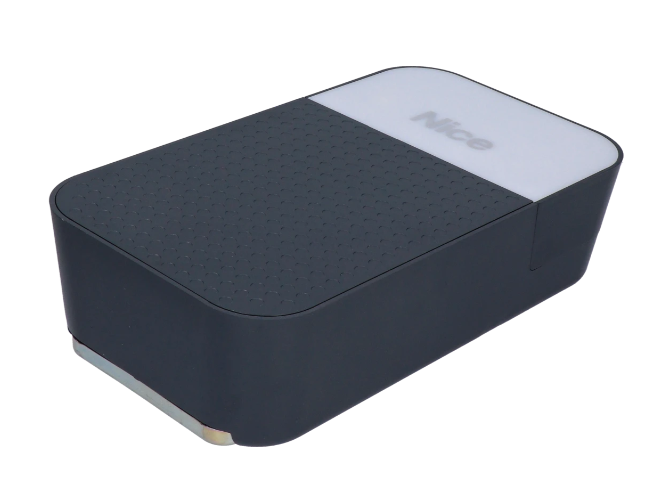

NICE SPIDO600 – fristående drivsystem för garageportar

Produkttillgänglighet:	I lager	Vi skickar normalt varor inom 24 timmar.

NICE-SPIDO600-A
I lager

2 253,48 kr exkl. moms
2 816,85 kr inkl. moms

Vikt
3,80 kg

Produktbeskrivning NICE SPIDO600 – fristående drivsystem för garageportar

NICE SPIDO600 är en fristående garageportsöppnare med 24 V DC-motor, inbyggd styrning och radiomottagare. Enheten drivs från elnätet med 230 V AC. Välj skena och fjärrkontroll separat eller välj ett komplett set.

Den remdrivna skenan, förstärkt med stålvajrar, ger tyst drift. Styrningen lär in ändlägen, kraft och inbromsning samt känner av hinder. Vid strömavbrott kan porten frikopplas med snöret och manövreras för hand.

Snabbnavigering
Tillbehör	Utrustning och set
Val och begränsningar	Montering av skenan
Anslutningar och polaritet	Fotoceller
Första uppstart	Inställningar
Fjärrkontroller	Återställning
Diagnostik	Frikoppling
Underhåll	Specifikationer
Manual PDF

Tillbehör och styrning

Välj säkerhetsutrustning utifrån de faktiska riskerna med garageporten. Hinderdetekteringen i öppnaren ersätter inte fotoceller, säkerhetskant eller kraftmätning vid överlämning av installationen.

Vad	Varför	Typ
Styrning	Inställning, manövrering och service av öppnaren; styrkortet är inbyggt.	SPA600 med sjusegmentsdisplay. Anslutningar och kopplingsschema.
Skena	Öppnaren flyttar vagnen med armen och behöver en lämplig remdriven skena.	SR32B – separat. Montering.
Högre port	Välj en förlängning av skenan utifrån portens typ, höjd, yta och motstånd.	SR08B; begränsningar.
Vipport	Vipportar med motvikt kräver en lämplig armgeometri.	SPA5; SPA5 används inte med fjäderbalanserad vipport, beroende på monteringssätt.
Fotoceller	Detektering av hinder i det skyddade området. Välj rätt elektriskt gränssnitt.	EPM – NC-reläkontakt. Inkoppling.
Varningsljus	Synlig signalering när porten är i rörelse, eventuellt även extern antenn.	ELDC; FLASH-utgång och antenn.
Fjärrkontroll	Mottagaren är inbyggd. Fjärrkontrollen måste läggas till i mottagarens minne.	MYGO4, ON2E, INTI2. Parkoppling.
Reservkraft	Möjlighet att manövrera porten vid strömavbrott om ett batteri installeras.	PS124; montering och frånkoppling.
Serviceinställning	Diagnostik och mer avancerade inställningar via BusT4.	Oview + IBT4N.

Utrustning för SPIDO600-öppnaren och dess set

Den här produktsidan erbjuder en fristående SPIDO600. För en komplett installation väljer du även skena, fjärrkontroll och säkerhetstillbehör. Fotoceller, varningsljus, reservkraft och SPA5-arm beställs efter behov och ingår inte automatiskt i alla set.

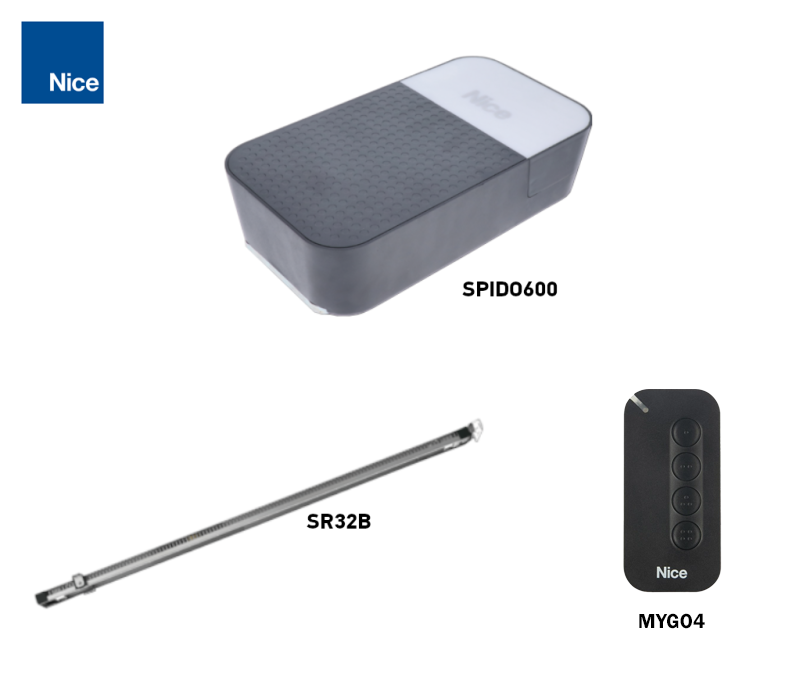

Fristående öppnare	Set med skena
NICE SPIDO600 600 N; sektionsport upp till 9,6 m². Komplettera med skena och fjärrkontroll.	NICE SPIDO600 600 N; skena SR32B och fjärrkontroll enligt setets innehåll.

Vilken typ av garageport passar öppnaren för?

Vid grundskenan SR32B beror de ungefärliga måtten på typen av garageport. Måtten i tabellen är bredd × höjd. Även balansering, friktion och monteringsutrymme avgör om den passar.

Porttyp	Ungefärliga mått	Villkor
Sektionsport	3,7 × 2,6 m	Cirka 9,6 m².
Icke utskjutande vipport	3,5 × 2,4 m	SPA5; yta 8,4 m².
Utskjutande vipport	3,5 × 3,0 m	SPA5; yta 10,5 m².
Vipport med fjäder	3,5 × 3,0 m	Enligt monteringen: kontrollera rörelsebanan och balanseringen.

Maximal kraft 600 N anger drivkraftens dragkraft. Det är inte portens vikt i kilogram. Vid prov med porten frikopplad får kraften som krävs för att förflytta porten manuellt i båda riktningarna längs hela rörelsebanan vara högst 225 N. Drivningen får inte ersätta reparation av skadade fjädrar eller en felbalanserad port. För SPIDO600 gäller även en gräns för portens vikt på 110 kg och en maximal totalyta på 10,5 m²; för en sektionsport ska dess lägre måttgräns respekteras.

SR32B-skenan är 3,2 m lång och har en nyttig vagnförflyttning på 2,8 m. Portens höjd beror även på dess konstruktion och arm. För en högre port kan man komplettera med SR08B-förlängning på 0,8 m med längre rem; vid 4 m rörelsebana är den nyttiga förflyttningen 3,5 m. En förlängning i sig bekräftar inte att en större eller tyngre port passar. Skicka oss portens bredd, höjd och typ samt önskad förflyttning via kontakt.

Antal cykler och belastning

SPIDO600 är avsedd för hemmabruk: högst 40 cykler/dag och 4 minuters kontinuerlig drift. Vid upprepad manövrering och ökat motstånd kan styrningen tillfälligt begränsa driften för att förhindra att motorn överhettas. En cykel omfattar både öppning och stängning.

Montering av skena och drivning

Montera med porten stängd och med både nätströmmen och reservbatteriet frånkopplade. Porten ska löpa jämnt för hand och förbli balanserad i olika lägen när den kopplats loss från vagnen. Åtgärda lås som hindrar automatisk rörelse före monteringen. Fjädrar och motvikter ska justeras av en kvalificerad tekniker.

Kontrollera utrymmet ovanför porten, skenans längd samt väggens och takets hållfasthet. Se till att drivningen och nödutlösningssnöret är åtkomliga.
För in båda delarna av en skena i två delar helt i skarvhylsan. Med den färdigmonterade SR32B behövs inte detta sammanfogningssteg. Kontrollera att vagnen rör sig jämnt och obehindrat.
Montera motorhuvudet på skenan och fäst det med de medföljande skruvarna. Det är även tillåtet att vrida huvudet 90° i förhållande till rörelsebanans axel enligt monteringsritningen.
Justera remspänningen. En alltför spänd rem kan skada drivningen; en lös rem orsakar buller och opålitlig förflyttning. Använd rätt, längre rem vid förlängning.
Fäst den främre konsolen i ett tillräckligt hållfast underlag och häng upp den bakre delen i takkonsolerna. Rikta in skenan och dra åt alla fästen.

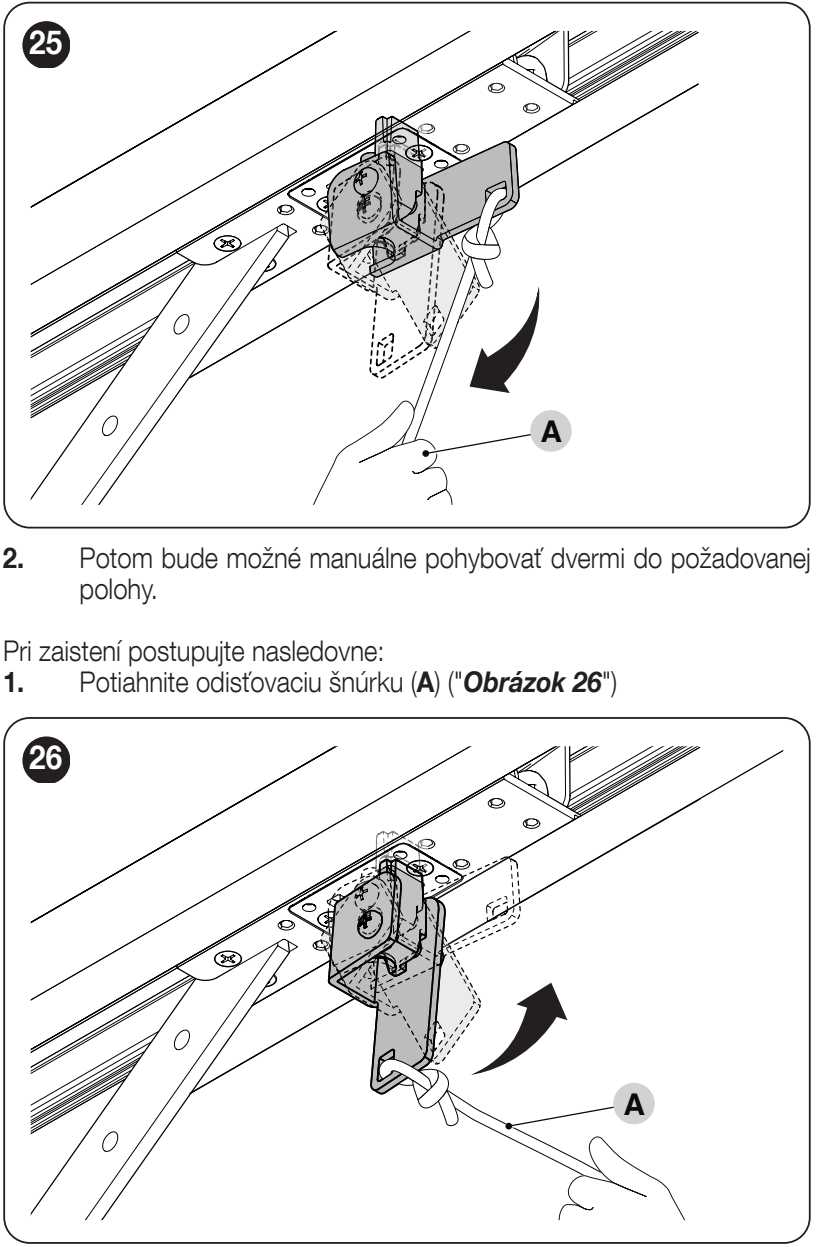

Frikoppla vagnen med porten stängd, montera portkonsolen i skenans axel och anslut dragarmen. En tunn panel måste ha lämplig förstärkning; monteringen ska överföra drivkraften utan deformation.
Montera nödutlösningssnöret. För porten manuellt längs hela rörelsebanan, kontrollera frigången och lås fast vagnen igen innan programmering.

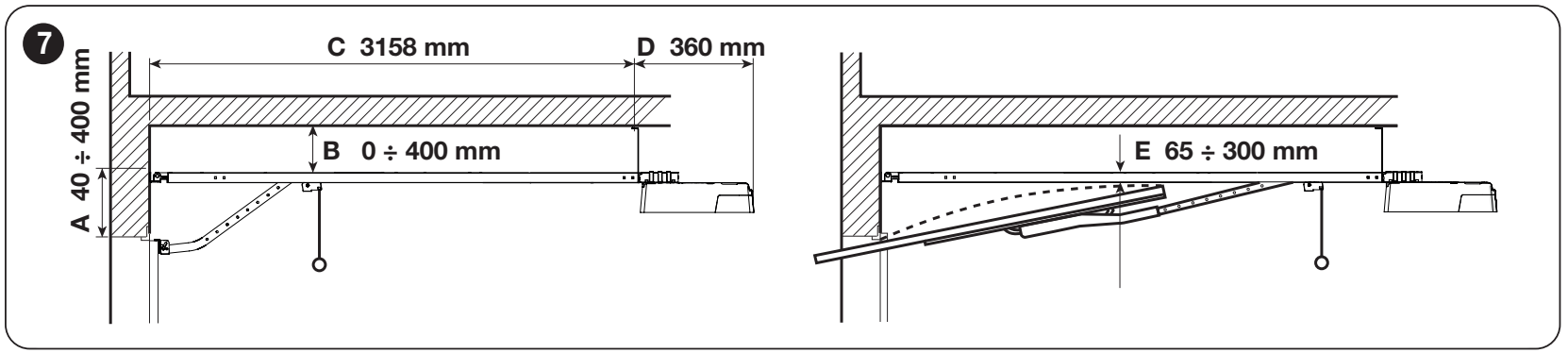

I den visade orienteringen:

A = 40–400 mm
B = 0–400 mm
C = 3 158 mm
D = 360 mm .

För vipport ska E = 65–300 mm uppfyllas, det vill säga avståndet från rörelsebanan till den högsta punkten på portens överkant under rörelsen. Måtten gäller den visade monteringskonfigurationen.

Kabeldragning och nätanslutning

Använd ett jordat uttag 230 V AC, 50/60 Hz med skyddsledare och möjlighet till säker frånkoppling. Klipp inte av den medföljande kabeln eller stickkontakten. Om lämpligt uttag saknas ska en elektriker installera matningen och erforderligt skydd. Dra lågspänningsledningar separat från nätledningen och säkra dem mot drag och kontakt med rörliga delar.

Anslutning	Kabel / maximal längd
Varningslampa	2 × 0,5 mm²; högst 20 m.
Antenn	Separat koaxialkabel RG58; högst 10 m, helst kortare än 5 m.
Tryckknapp / nyckelbrytare	2 × 0,5 mm² för potentialfri NO-signal; högst 50 m. För två kontakter: 2 kablar 2 × 0,5 mm² eller en kabel 4 × 0,5 mm².
Fotoceller	TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm², matning och NC-kontakt. Högst 30 m.
Säkerhetslist	2 × 0,5 mm²; högst 20 m. OSE kräver tre ledare enligt säkerhetslistens kopplingsschema.
Nätmatning till uttaget	3 × 1,5 mm² upp till 30 m; vid längre kabeldragning, enligt monteringsanvisningen, 3 × 2,5 mm² och skyddsjordning vid automatiksystemet. En elektriker ansvarar för projektering och installation.

De angivna längderna gäller för respektive koppling och miljö. Följ även anvisningarna för den aktuella enheten om en annan säkerhetslist eller styrmodul används. Nätspänning får inte anslutas till tillbehörsingångarna.

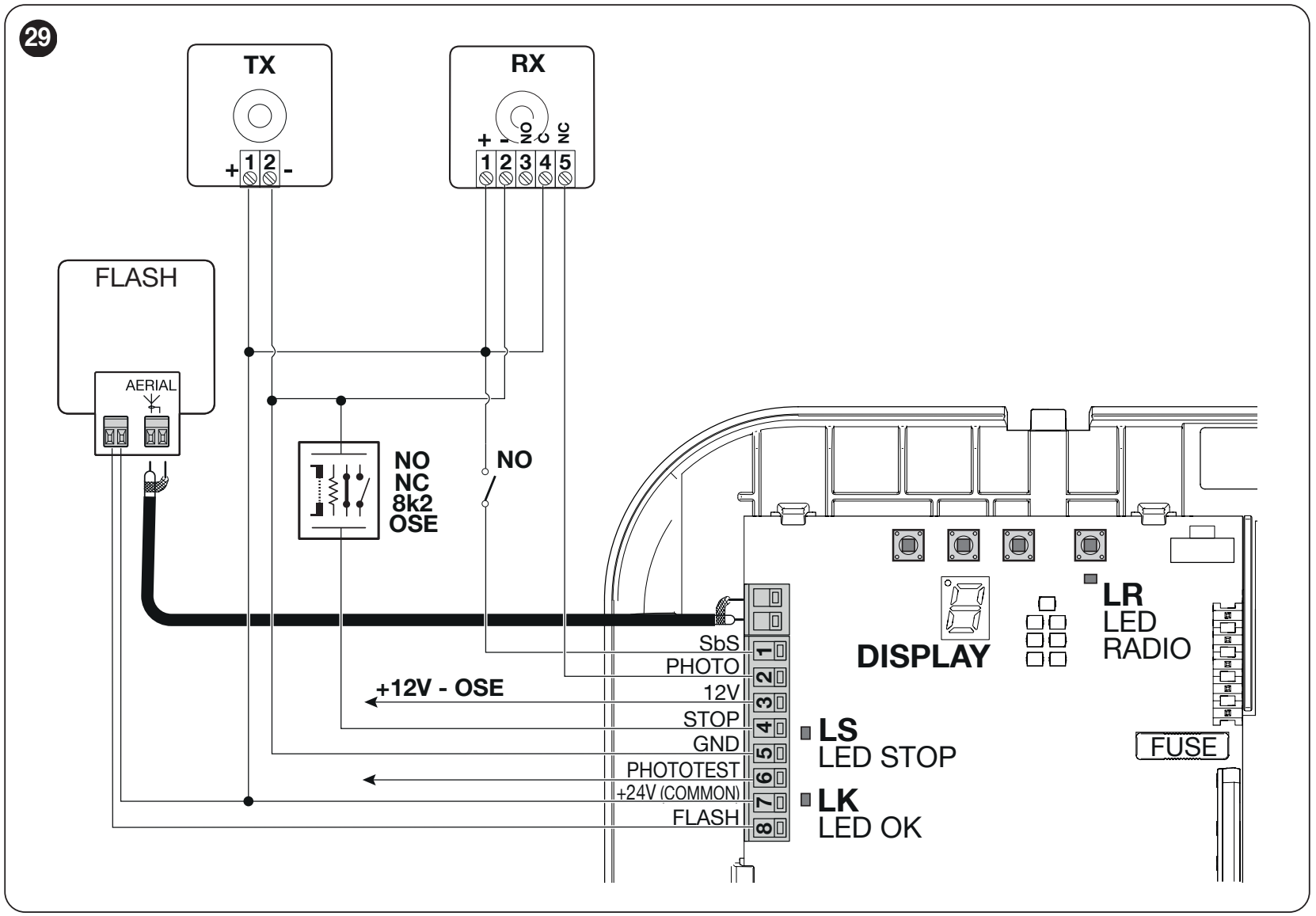

Styrenhet, plintar och polaritet

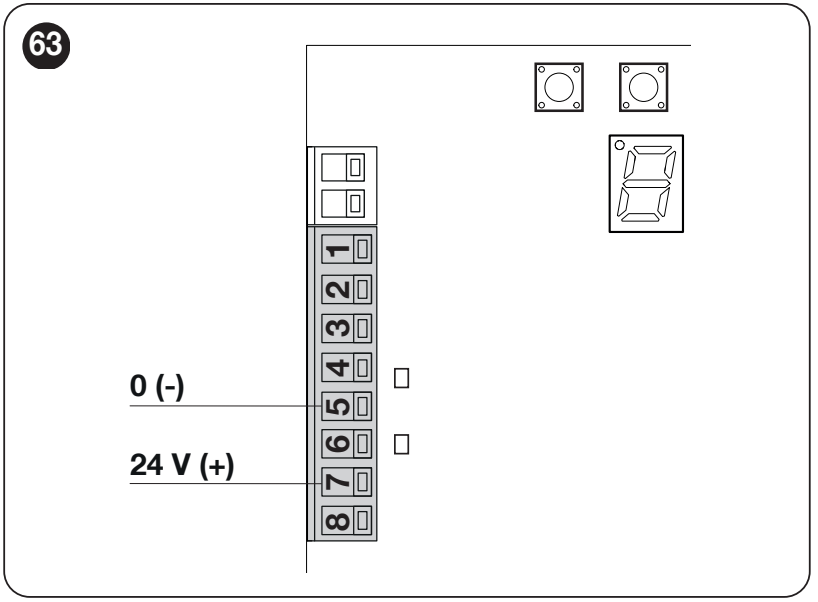

Följande kopplingar och utbud gäller för SPA600 med sjusegmentsdisplay och PHOTOTEST-plint. Kontrollera märkningen på ditt kretskort innan du ansluter. Om kortet har utgången OUT STB i stället för PHOTOTEST, använd instruktionerna för den här versionen.

Plint	Funktion och anslutning
1 – SbS	Potentialfri NO-kontakt mellan 1 och 7; stegkommando.
2 – PHOTO	Potentialfri NC-kontakt mellan 2 och 7; när kontakten öppnas utlöses en säkerhetsreaktion.

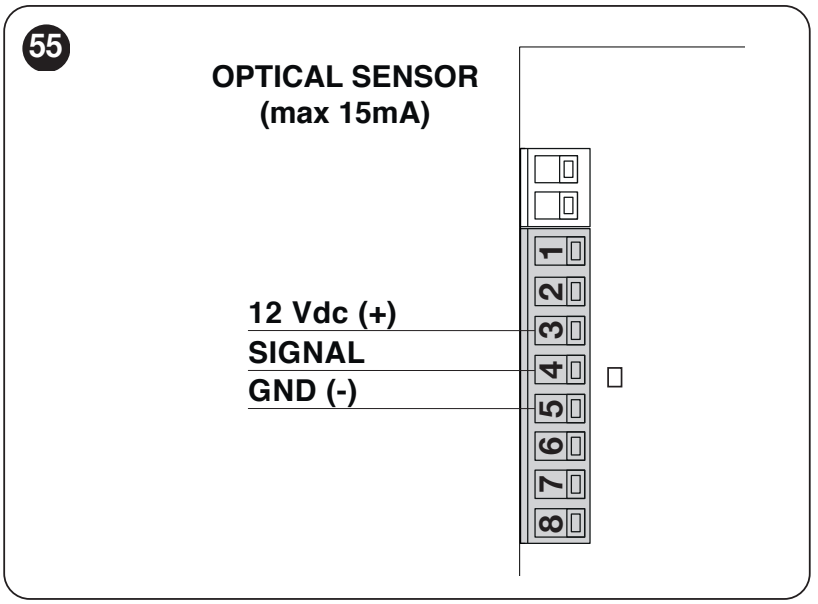

3 – 12 V OSE	Plus (+) 12 V DC för optisk säkerhetslist, max. 15 mA. Signal till 4, minus till 5.
4 – STOP	Säkerhetsingång mot 5 – GND; NO, NC, 8,2 kΩ eller OSE. Typen läses in vid inlärningen.
5 – GND	Minus (−) för hjälpmatning och OSE; inte nätets skyddsjord.
6 – PHOTOTEST	Kopplad matning till fotocellens sändare vid testning. I läget PHOTOTEST, max. 15 mA; funktionen kan ändras i menyn.
7 – +24 V COMMON	Plus (+); hjälpmatning 24 V DC, tolerans −30 % / +50 %, totalt max. 100 mA mellan 7 (+) och 5 (−).
8 – FLASH	Anslut varningsljuset mellan 8 och 7 enligt kopplingsschemat. För en ELDC gäller gränsen 200 mA; andra utgångsfunktioner kräver en annan belastning.
AERIAL	Separat tvåpolig antennkontakt; koaxialkabeln RG58:s mittledare och skärm ansluts enligt kopplingsschemat.

Tryckknapp, nyckelbrytare eller relä

Anslut endast en potentialfri NO-kontakt, till exempel en tryckknapp eller ett relä i en styrmodul. Kontakten förbinder 1 – SbS och 7 – COMMON. Anslut inte modulens utgångsspänning till kommandoingången. Om modulen behöver strömförsörjning, använd separat 7 (+) och 5 (−) och ta hänsyn till den gemensamma gränsen på 100 mA.

Säkerhetslist och STOP-ingång

STOP stoppar rörelsen och utför en kort reversering. När en säkerhetsanordning ändras måste du lära in anordningarna. Flera NO-kontakter ansluts parallellt och NC-kontakter i serie. Anslut 8,2 kΩ-lister och kombinationer av dem enligt det aktuella kopplingsschemat. En vanlig brytare ger inte samma nivå av felövervakning som en övervakad säkerhetslist.

Anslutning av fotoceller

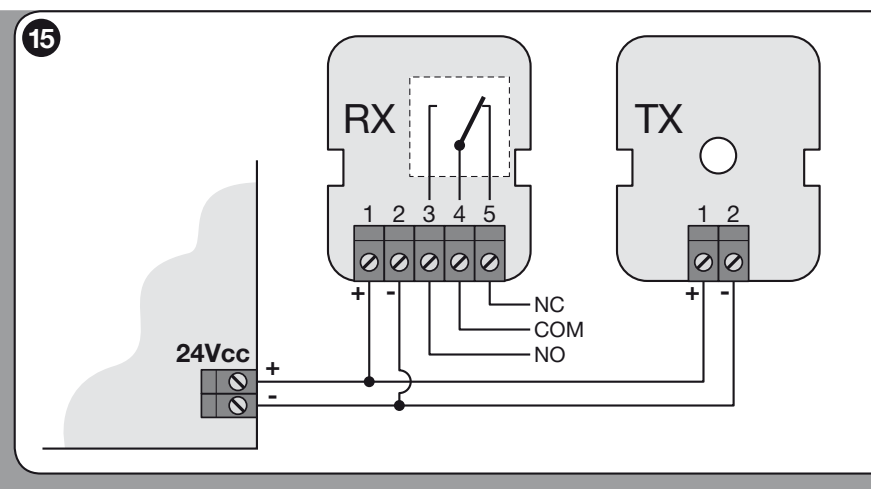

SPA600 har inte BlueBUS. För standardanslutning, använd NICE EPM med reläkontakt. Modell EPMB ansluts inte till den här kopplingsplinten.

Anslutning av EPM	SPA600:s plintar
TX 1 (+) och RX 1 (+)	7 – +24 V COMMON (+).
TX 2 (−) och RX 2 (−)	5 – GND (−).
RX 4 – COM / RX 5 – NC	Mellan 7 – COMMON och 2 – PHOTO. Kontakten är opolariserad. Lämna RX 3 – NO oansluten i den här kopplingen.

I den här kopplingen drivs EPM med 24 V DC; anslut inte bygeln för 12 V. TX- och RX-paret drar cirka 55 mA, vilket ska räknas in i den gemensamma gränsen på 100 mA för hjälpmatningen.

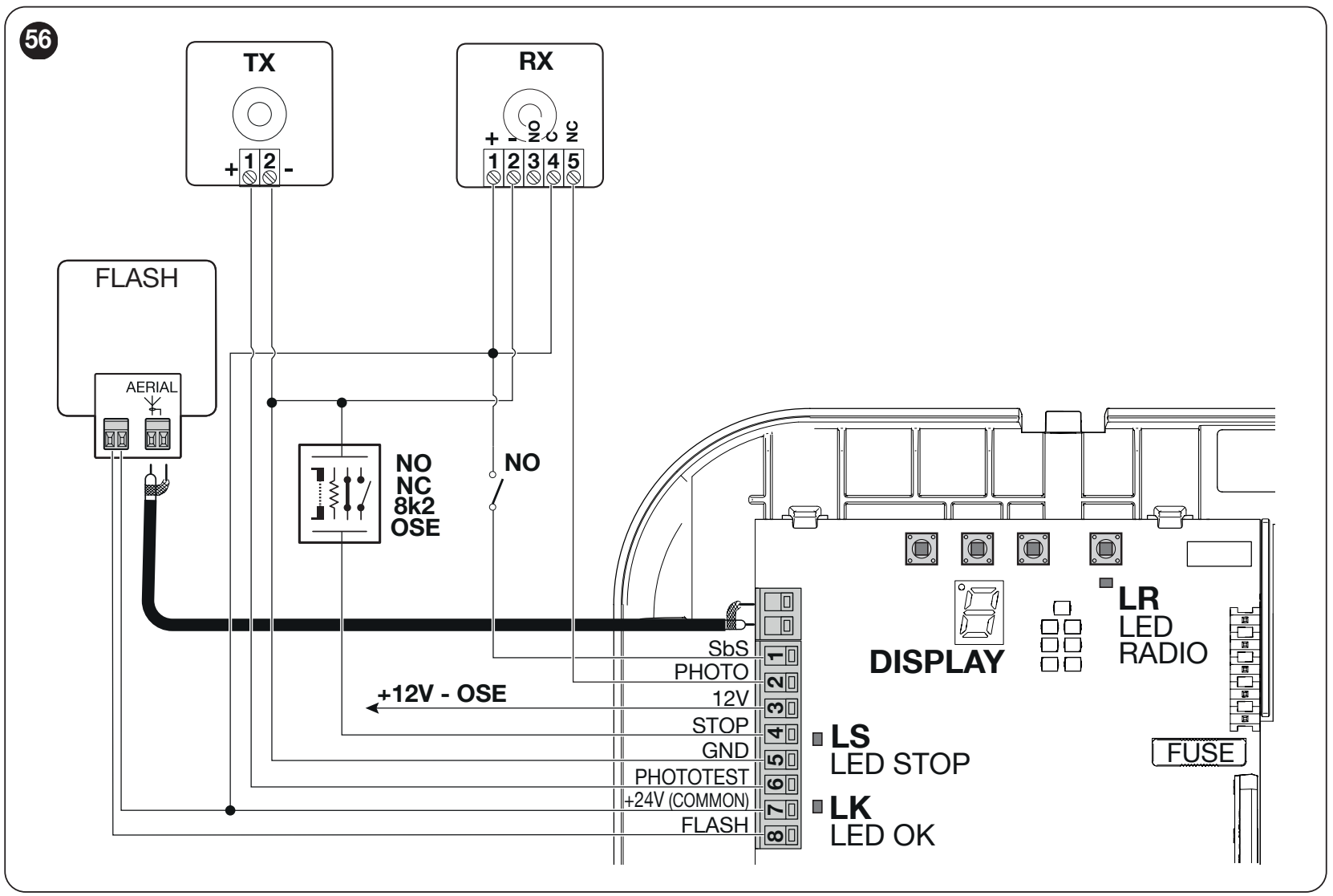

Koppling med funktionen PHOTOTEST

PHOTOTEST kontrollerar att fotocellerna reagerar korrekt före manövern. Använd endast en sändare vars strömförbrukning inte överstiger 15 mA; gränsen gäller hela utgången. Kontrollera att den aktuella TX-modellen är kompatibel innan du flyttar matningen.

Ledare	Koppling med testning
TX plus (+)	6 – PHOTOTEST i stället för permanent plus från 7.
TX minus (−)	5 – GND.
RX plus / minus	7 (+) / 5 (−), permanent matning.
RX COM / NC	Mellan 7 och 2 – PHOTO; NC, inte NO.

I inställningen PHOTOTEST behåll värdet 0 och lär in anordningarna. Vanlig matning av EPM från 7 / 5 får inte förväxlas med en testad koppling bara för att fotocellerna är anslutna till PHOTO.

Varningsljus FLASH, belysning och antenn

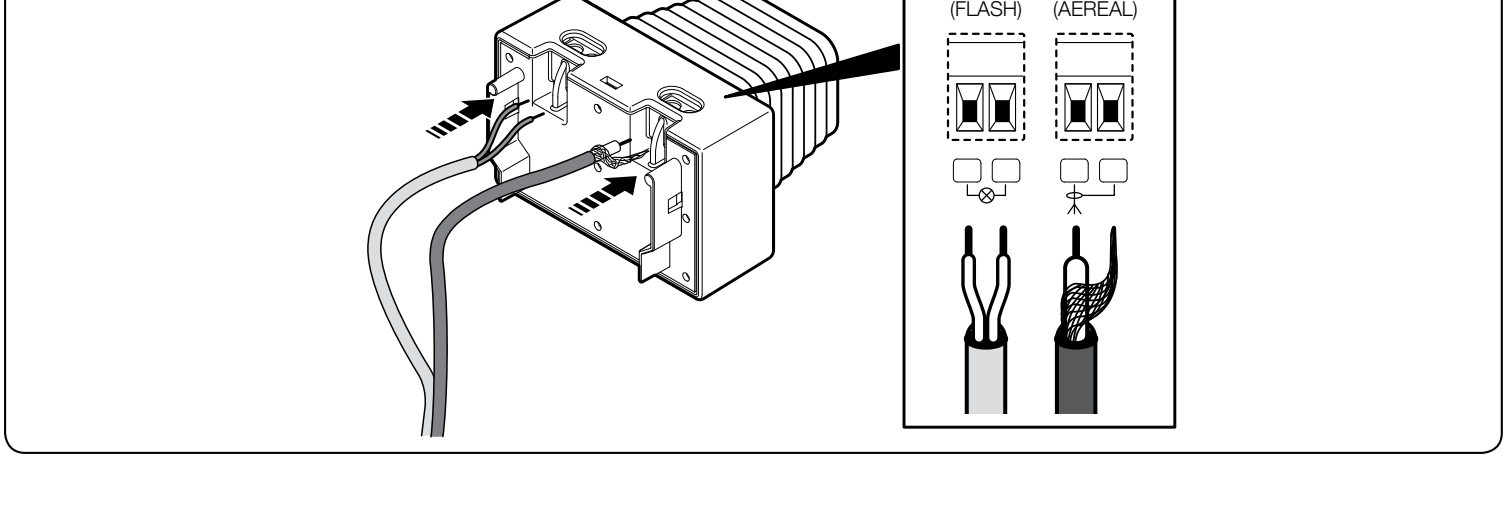

NICE ELDC anslut det med plintarna märkta FLASH till 7 – COMMON och 8 – FLASH enligt SPA600:s kopplingsschema. Standardläget för varningsljuset använder 12 V DC; för ett LED-varningsljus ELDC ska gränsen 200 mA. Utgångsfunktionen måste ställas in i enlighet med detta i programmering. Anslut inte en nätspänningsmatad varningslampa på 230 V till dessa plintar.

För paret FLASH på varningslampan ska märkningen på den anslutna enheten följas. Polernas ordning är inte markerad på denna ELDC-detalj; överför inte orienteringen från hjälpplinten 24 V / GND till den. Ingång AERIAL på ELDC är en separat antenn: anslut koaxialkabeln till styrenhetens antennkontakt enligt bilden. Förväxla inte antennen med varningslampans strömförsörjning.

Drivningen har även inbyggd LED-belysning för garaget. Om funktionen FLASH eller PHOTOTEST ställs om till belysning, lås eller radiokanal ändras utgångens funktion. Samma kontakt får då inte längre användas för den ursprungliga enheten.

Första start och inlärning

Slutför först mekaniken och anslutningarna, säkra löpvagnen och håll hela rörelseområdet fritt. Kontrollera STOP, fotocellerna och att rörelseriktningen är korrekt. Inlärning av lägen, kraftinlärning och parkoppling av fjärrkontrollen är skilda moment.

Efter att strömmen slagits på ska OK-lysdioden blinka ungefär en gång per sekund; vid start visar displayen snabbt 8 i 3 s. Varningslampans utgång ska vara släckt i viloläge.

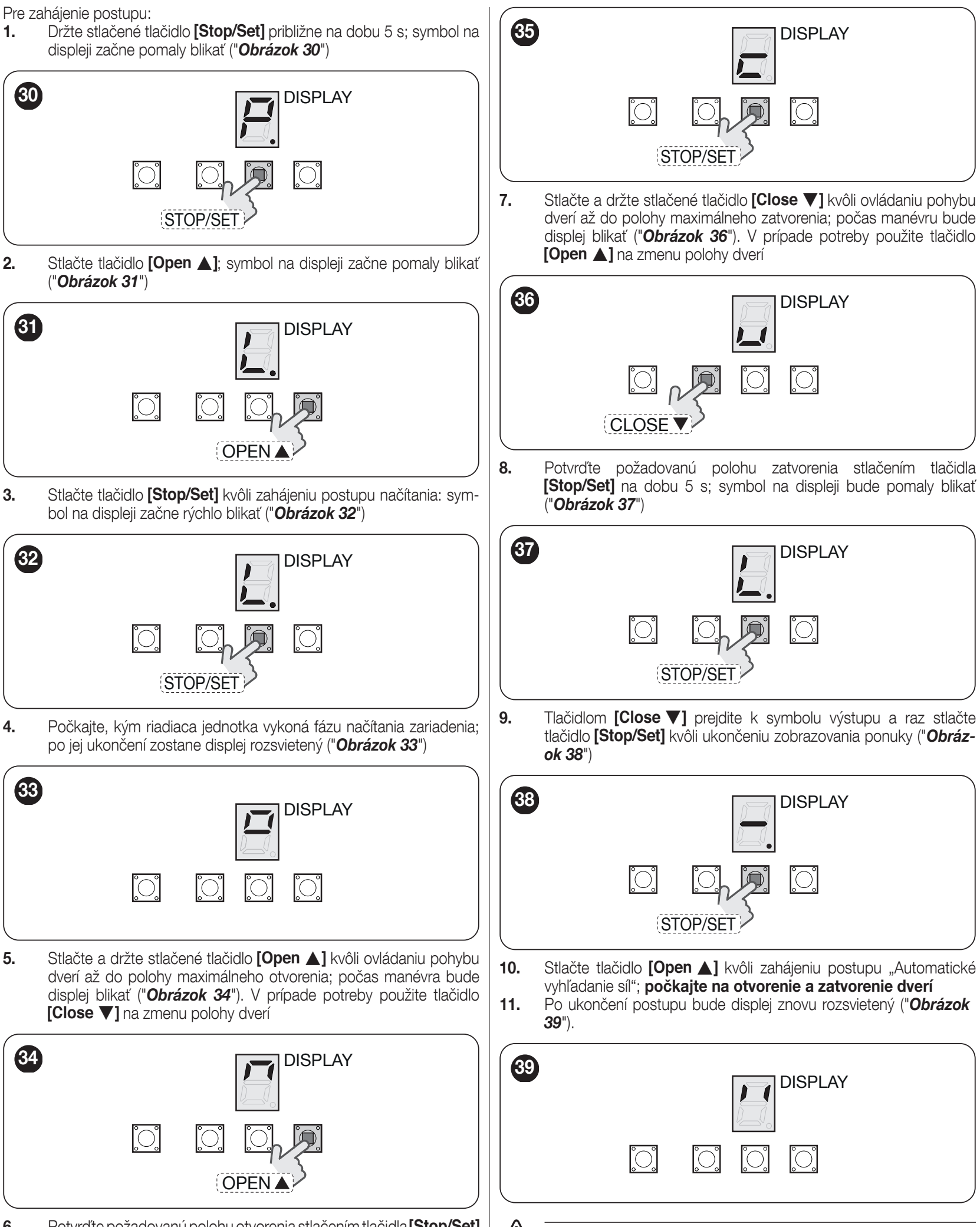

1. Inlärning av enheter och ändlägen

Håll STOP/SET intryckt i cirka 5 s, tills symbolen för att gå in i menyn blinkar långsamt.
Tryck på OPEN för att gå till alternativet 1 – Söka efter enheter och lägen. Tryck på STOP/SET för att starta; displayen blinkar snabbt.
Vänta tills enhetsidentifieringen är klar och displayen lyser med fast sken.
Håll OPEN intryckt för att flytta porten till önskat öppet läge. Med CLOSE kan läget justeras. Bekräfta genom att hålla STOP/SET intryckt tills symbolen för stängt läge visas enligt bilden; släpp knappen.
Håll CLOSE intryckt för att flytta porten till önskat helt stängda läge. Med OPEN kan läget korrigeras. Håll STOP/SET intryckt i 5 s; symbolen blinkar långsamt.
Gå till utgångssymbolen med CLOSE-knappen och bekräfta med STOP/SET. Tryck på OPEN: porten öppnas och stängs medan kraften lärs in automatiskt.
Vänta tills momentet är klart. Displayen ska lysa med fast sken. Om den börjar blinka igen, åtgärda orsaken och upprepa inlärningen.

Upprepad inlärning efter byte av tillbehör

Gå till installationsalternativ 1 enligt menyn. Håll STOP/SET intryckt i cirka 6 s; när enheterna har identifierats blinkar displayen långsamt, släpp sedan knappen. Om den långsamma blinkningen inte återupptas, vänta 15 s utan att trycka på några knappar och upprepa proceduren. Avsluta via utgångssymbolen och STOP/SET. Upprepa säkerhetskontrollen efter ändringen.

Ändra rotationsriktning vid omvänd montering

Koppla bort både nätströmmen och reservströmmen. Håll STOP/SET intryckt och slå på strömmen igen.
Släpp STOP/SET 3 s efter att strömmen slagits på. Välj riktning med ett kort tryck på STOP/SET: den invändiga lampan LC lyser = omvänd riktning; släckt = standardriktning.
Vänta 3 s utan att trycka på några knappar för att bekräfta och utför sedan lägesinlärningen igen.

Kraftinlärning och första provkörning

Kraftinlärningen utför en automatisk öppnings- och stängningsmanöver med ökad kraft. Håll personer och föremål borta från porten under förloppet. När inlärningen startas via SbS eller radio blinkar den invändiga lampan; när den startas med knapparna på kortet tänds den inte. Efter ändring av lägen, hastighet, riktning eller avlastning av mekaniken måste kraften läras in på nytt.

Om lägesinlärningen avbryts av STOP eller PHOTO, åtgärda orsaken och fortsätt med OPEN / CLOSE. Återuppta avbruten kraftinlärning med ett rörelsekommando när orsaken har åtgärdats.

Kontroll före idrifttagning

Med löpvagnen frikopplad ska du kontrollera manuell öppning och stängning längs hela rörelsebanan: den kraft som krävs får inte överstiga 225 N (cirka 23 kg kraft, inte portens vikt). Säkra sedan löpvagnen igen.
Upprepa elektrisk öppning och stängning; porten ska nå de sparade lägena utan att kärva eller deformera konsolerna.
Kontrollera inbromsningen vid ändlägena, att remmen slackar efter stopp, manuell frikoppling och att den säkras igen.
Bryt varje fotocell vid TX, vid RX och mitt i strålen; kontrollera att säkerhetsreaktionen är korrekt. Testa alla STOP-enheter.
En tekniker måste mäta stötkrafterna och kontrollera att hela porten är säker. Ökad kraft får inte användas för att dölja brister i mekaniken. Upprepa mätningen efter att kraften har ändrats.
Ge användaren instruktioner om manövrering, frikoppling och underhåll. Passera endast genom en helt öppen och stillastående port.

Programmering av SPA600 via displayen

Gör inställningarna när motorn står stilla. Knapparna OPEN / CLOSE bläddrar i menyn eller ändrar värdet; STOP/SET väljer och bekräftar. En tänd punkt skiljer ett menyalternativ från dess numeriska värde. Positionsnumret nedan anger alternativets ordningsföljd, inte symbolen som visas.

Håll STOP/SET intryckt i cirka 5 s, för att öppna menyn.
Välj funktion med OPEN / CLOSE enligt symbolen på originalbilden. Tryck kort på STOP/SET; det aktuella värdet visas.
OPEN / CLOSE ändrar värdet. STOP/SET bekräftar värdet och återgår till menyn.
Välj utgångssymbolen med det horisontella strecket och bekräfta med STOP/SET. Om du väljer utgång när du ändrar ett värde avbryts ändringen.

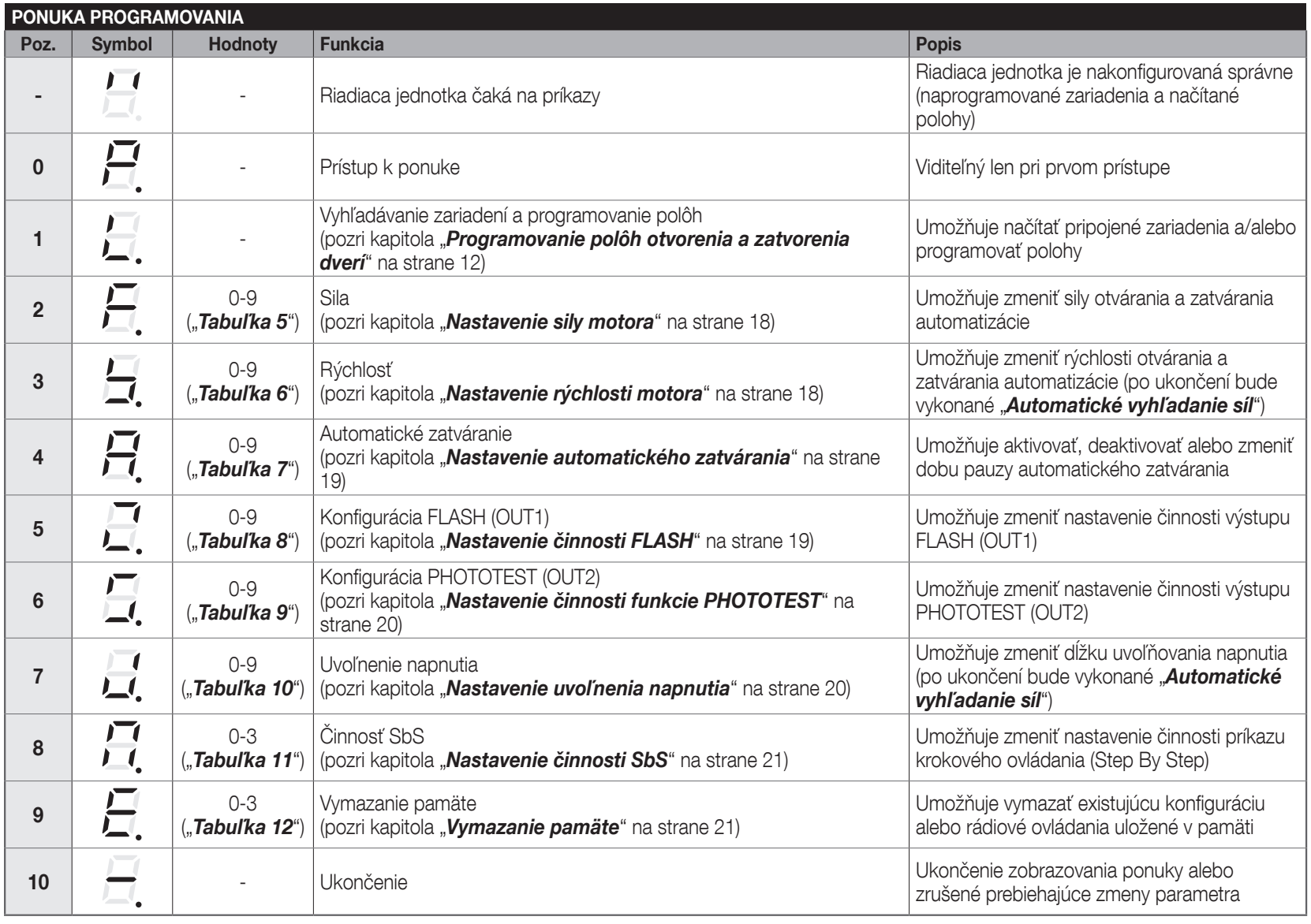

Alternativ 1 används för inlärning av enheter och lägen, alternativ 9 för radering av minnet. Fabriksinställningarna är markerade med fetstil.

Position – parameter och funktion	Värden
2 – Kraft Regleringsnivåer, inte ett värde i newton.	0 – minimum 1–4 – stigande nivåer 5 – fabriksinställning 6–8 – stigande nivåer 9 – maximum
3 – Hastighet Värdena anger öppning / stängning i %. Efter ändring följer kraftinlärning.	0 – 40 / 40 1 – 50 / 50 2 – 50 / 75 3 – 50 / 100 4 – 75 / 50 5 – 75 / 75 6 – 75 / 100 7 – 100 / 50 8 – 100 / 75 9 – 100 / 100
4 – Automatisk stängning Paus efter öppning före automatisk stängning.	0 – avstängt 1 – 10 s 2 – 20 s 3 – 30 s 4 – 40 s 5 – 50 s 6 – 60 s 7 – 70 s 8 – 80 s 9 – 90 s
5 – FLASH (OUT1) Funktionen måste motsvara den faktiskt anslutna lasten. Lås/magnet av endast lämplig elektromagnetisk typ.	0 – varningslampa, 12 V DC; för ELDC max. 200 mA 1 – grindstatus: utgången är aktiv under rörelse 2 – elektriskt lås, 3 s impuls 3 – elektriskt slutbleck under öppning 4 – magnet aktiv när grinden är stängd; frigöring och 3 s fördröjning före öppning 5 – belysning under rörelse och 1 minut efteråt 6 – radiokanal 1 7 – radiokanal 2 8 – radiokanal 3 9 – radiokanal 4 Lägen 1–9: 24 V DC, max. 10 W. Om kanal 1–4 tilldelas utgången utför motorn inte sitt ursprungliga kommando.
6 – PHOTOTEST (OUT2) Följ TX-gränsen vid testning. Om du programmerar om utgången upphör den att testa fotocellerna.	0 – PHOTOTEST, max. 15 mA 1 – grindstatus: utgången är aktiv under rörelse 2 – elektriskt lås, 3 s impuls 3 – elektriskt slutbleck under öppning 4 – magnet aktiv när grinden är stängd; frigöring och 3 s fördröjning före öppning 5 – belysning under rörelse och 1 minut efteråt 6 – radiokanal 1 7 – radiokanal 2 8 – radiokanal 3 9 – radiokanal 4 Lägen 1–9: 24 V DC, max. 3 W. Välj 0 och lär sedan in enheterna på nytt. En kanal som tilldelats en utgång styr inte motorn.
7 – Mekanisk avlastning En kort rörelse i motsatt riktning avlastar spänningen efter stopp. Det handlar inte om lyfthöjd i centimeter. Efter ändringen måste kraften läras in.	0 – avstängt 1 – minimum 2 – mellannivå 3 – fabriksinställning 4 – mellannivå 5 – medelnivå 6–8 – högre mellannivåer 9 – maximum
8 – Stegvis kommando SbS Ändrar sekvensen för knappen och motsvarande radiokommando.	0 – öppna → stopp → stäng → öppna 1 – öppna → stopp → stäng → stopp 2 – gemensam ingång: kommandot stänger inte under öppning; efter fullständig öppning stänger nästa kommando 3 – halvautomatisk öppning, stängning medan kommandot hålls intryckt

Ställ in kraften på den nivå som krävs för korrekt rörelse. En hög nivå får inte kompensera för friktion eller en dålig fjäder. Kontrollera efter inställningen hinderdetekteringen och kollisionskrafterna.

Fjärrkontroller och parkoppling

Mottagaren är inbyggd. Kompatibla fjärrkontroller MYGO4, ON2E och INTI2 parkopplas med RADIO-knappen. Minnet har 90 platser: i läge 1 en plats per sändare, i läge 2 en plats per knapp.

Läge 1 – alla knappar

Håll RADIO intryckt tills LED LR tänds och släpp sedan knappen.
Inom 10 s håll valfri knapp på en enkelriktad fjärrkontroll intryckt. Släpp knappen efter tre långa blinkningar från LR.
Du kan lägga till ytterligare en sändare inom de följande 10 s. Avsluta mottagningen genom att trycka kort på RADIO.

Knapp i läge 1	Kommando
1	Stegvis kommando SbS
2	Delöppning
3	Öppna
4	Stäng

Läge 2 – en knapp

Tryck kort på och släpp RADIO n gånger, enligt kommandonumret. LED LR upprepar antalet. Lagra den valda knappen på fjärrkontrollen inom 10 s på samma sätt som ovan; upprepa proceduren för nästa knapp.

Antal tryck på RADIO	Kommando
1	SbS
2	Delöppning 1
3	Öppna
4	Stäng
5	Belysning – timer
6	Belysning – slå på/av

LR blinkar 1 gång om fjärrkontrollen redan är lagrad, 6 gånger vid inkompatibel kodning och 8 gånger om minnet är fullt.

Lägga till en fjärrkontroll med hjälp av en befintlig

Utför proceduren inom räckhåll för drivenheten och endast när inlärning är aktiverad. Den nya fjärrkontrollen får samma tilldelning som den ursprungliga.

Håll önskad knapp på den nya fjärrkontrollen intryckt minst 8 s och släpp.
Tryck långsamt tre gånger på den sparade knappen på den ursprungliga fjärrkontrollen och släpp den.
Tryck en gång på samma knapp på den nya fjärrkontrollen som i det första steget och släpp den.

Radera radiominne

Raderar alla sparade fjärrkontroller. Håll RADIO intryckt även när LED LR tänds och sedan slocknar. Släpp vid nästa blinkning, exakt vid den tredje blinkningen. Fem långa blinkningar bekräftar att åtgärden lyckades. Att radera radiominnet är en separat åtgärd som skiljer sig från återställning av styrningen.

Låsa eller låsa upp radiominnet

Koppla bort nätspänningen och reservströmmen. Håll RADIO intryckt och återställ strömförsörjningen.
Efter 5 s blinkar LR långsamt två gånger. Släpp RADIO.
Välj inom 5 s med korta tryck på RADIO: LR släckt = upplåst; LR tänd = låst.
Två långsamma blinkningar 5 s efter det senaste trycket bekräftar att åtgärden är avslutad.

Ett låst minne förhindrar parkoppling, kopiering och radering av radiominnet; det innebär inte att grinden är mekaniskt låst.

Radera minnet och återställa inställningarna

Välj i menyn position 9 – Radera minnet. När ett värde väljs startar motsvarande radering; det är inte bara ett val utan förpliktelse. Bestäm före steget vad du vill behålla.

Värde	Vad som raderas
0	Egna parametrar återställs till fabriksinställningarna; lägen och fjärrkontroller behålls.
1	Konfiguration, inlärda enheter och lägen; fjärrkontroller behålls.
2	Endast fjärrkontroller i radiominnet.
3	Hela minnet, inklusive konfiguration, lägen och fjärrkontroller.

Efter att konfigurationen eller lägena har raderats ska du lära in grinden på nytt lära in grinden och göra ett test. Efter att radiominnet har raderats ska du parkoppla fjärrkontrollerna på nytt parkoppla fjärrkontrollerna.

Felsökning och åtgärder

Displayen visar E1–E8. Motsvarande antal korta blinkningar kan också visas av varningsljuset eller innerbelysningen; sekvensen upprepas efter en paus på 1 s.

Indikering	Orsak och nästa steg
E1 / 1 blinkning	Stängning / läge Inlärningen av lägen är inte slutförd. Genomför inlärning av lägen.
E2 / 2 blinkningar	Fotoceller Ta bort hindret, kontrollera justeringen och fotocellernas anslutning. Att systemet reagerar när ett hinder upptäcks är förväntat.
E3 / 3 blinkningar	Kraftbegränsning Kontrollera rörelsen för hand, fjädrarna, hinder och friktion. Ställ inte automatiskt in en högre kraft; kontrollera mekaniken och säkerheten.
E4 / 4 blinkningar	STOP Kontrollera STOP-säkerhetsanordningen.
E5 / 5 blinkningar	Parameterminne Vänta minst 30 s och prova att ge ett kommando. Om felet kvarstår, beställ service.
E6 / 6 blinkningar	Manövergräns Vänta några minuter så att systemet svalnar. Kontrollera driftbelastningen och grindens motstånd.
E7 / 7 blinkningar	Intern elektrisk krets Koppla bort all strömförsörjning i några sekunder. Om felet kvarstår kontrollerar service kretskortet och motorkablaget.
E8 / 8 blinkningar	Kontinuerligt kommando Ta bort det kontinuerligt aktiva kommandot, till exempel en intryckt knapp eller ett relä; kontrollera SbS.

LED / indikering	Betydelse och kontroll
OK – 1 grön blinkning/s	Normal drift; två snabba gröna blinkningar anger en ändring av ingången.
OK släckt	Kontrollera nätspänningen och säkringarna. Åtgärda orsaken till felet innan säkringen byts.
STOP lyser / lyser inte	Lyser = STOP utan påverkan; lyser inte = kontrollera STOP-anordningen.
Innerbelysningen blinkar	Den automatiska inlärningen av kraften är ännu inte slutförd; slutför inlärningen.
Fjärrkontrollen lyser, men grinden reagerar inte	Kontrollera parkopplingen, kodningen och radiominnets status.

Använd inte automatiken som vanligt om en säkerhetsanordning är trasig. Frikoppla grinden på ett säkert sätt frikoppla och beställ reparation. Byt endast ut säkringen mot en av samma typ och märkström; reparera den inte genom att bygla den.

Reservbatteri PS124

PS124 sätts in i det avsedda utrymmet i drivenheten och ansluts till den avsedda kontakten enligt monterings-PDF:en. Anslut det först när mekaniken, kablaget och programmeringen är färdiga. Batteriet är fortfarande en spänningskälla även när nätspänningen är frånkopplad: koppla bort nätspänningen och PS124. Antalet rörelser vid strömavbrott beror på batteriets skick, temperaturen och grindens motstånd.

Frikoppling och manuell manövrering

Frikoppla endast när grinden står stilla. Om fjädern är defekt eller grinden är obalanserad kan den frikopplade grinden falla okontrollerat; säkra den och tillkalla en tekniker. Om garaget bara kan nås genom den här grinden måste du i förväg ordna en lösning för frikoppling utifrån som passar den aktuella grinden.

Dra i frikopplingssnöret A. Vagnen kopplas loss och du kan skjuta porten för hand på ett säkert sätt.
Dra i snöre A igen enligt den andra bilden för att låsa vagnen på nytt.
Skjut porten för hand tills vagnens nedre och övre del är i linje och hakar i varandra. Kontrollera att vagnen är låst innan du ger ett elektriskt kommando.

Underhåll och säker användning

Planera en kontroll senast var 6:e månad eller efter 3 000 manövreringar, beroende på vilket som inträffar först. Koppla bort alla strömkällor före underhåll. Kontrollera skenan, remmen, vagnen, konsolerna, korrosion, fjädrarna och portens balans; byt ut slitna delar. Upprepa testet av säkerhetsanordningarna och krafterna efter kontrollen.

Förvara fjärrkontroller utom räckhåll för barn. Gå inte in i portens rörelseområde när den är i rörelse. Vid ovanliga ljud, ryckig gång eller försämrad balans ska driften stoppas och service. Lämna elektronik och batterier till lämplig insamling, inte i restavfallet.

Tekniska data för SPIDO600

Parameter	Värde
Användning	Elektromekanisk garageportsöppnare för bostäder.
Styrenhet	Inbyggd SPA600 med display och PHOTOTEST.
Nätanslutning	230 V AC ±10 %, 50/60 Hz; skyddsledare.
Motor	24 V DC; hela enheten strömförsörjs från 230 V AC-nätet.
Maximal/minimal kraft	600 / 300 N.
Nominell/maximal effekt	150 / 350 W.
Maximal hastighet	0,20 m/s; den faktiska hastigheten beror på inställning och belastning.
Cykler/dag	40; beakta även övriga driftbegränsningar.
Kontinuerlig drift	Högst 4 minuter.
Kapslingsklass/temperatur	IP40; −20 till +55 °C.

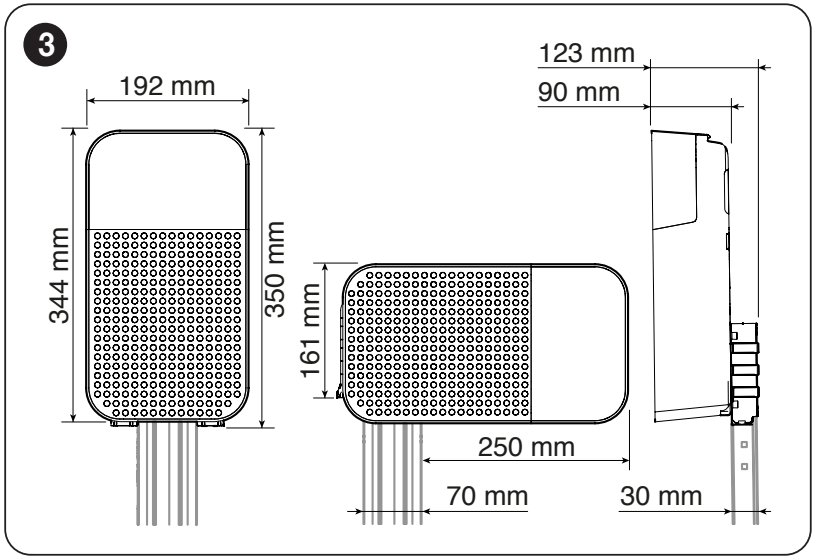

Motorhuvudets mått	192 × 344 × 90 mm; monteringsdetaljer finns på ritningen.
Motorns vikt	3,8 kg; inte hela satsens vikt.
Extra tillbehör	24 V DC, tolerans −30 % / +50 %, totalt max. 100 mA; polaritet och plintar.
Reservbatteri	PS124 – tillval.
Belysning	Inbyggd LED-belysning.

Programmering av SPIDO600 – video

Videon kompletterar stegen ovan; jämför alltid anslutningarna med plintarna på ditt kretskort.

Illustrerad snabbmonteringsanvisning för SPIDO600 (PDF). Fullständiga säkerhets- och programmeringsanvisningar finns i monteringshandboken nedan.

Handbok för NICE SPIDO600-portöppnare

PDF

Jag vill beställa den här produkten. Hur gör jag?

Välj det sätt som passar dig bäst:

beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
beställ via e-post: skicka din beställning till [email protected]

Fråga oss om produkten NICE SPIDO600 – fristående drivsystem för garageportar

Produkt:	NICE SPIDO600 – fristående drivsystem för garageportar
Namn:
E-post:
Telefon:
Meddelande:
	Denna webbplats skyddas av reCAPTCHA från Google.

Skriv ut sidan

SNABB KONTAKT

E-post:

[email protected]
