Produktbeskrivning NICE Soon SO2000 – drivsystem för sektionsgarageport med en maximal yta på 20 m² och en maximal höjd på 5 m

NICE SOON SO2000 är en axeldrivenhet för sektionsgarageportar upp till 20 m² och ungefärlig höjd upp till 5 m. Den har 24 V DC-motor, en inbyggd styrenhet NICE SOA2R10 med BlueBUS, magnetisk enkoder och integrerad LED-belysning. Hela drivenheten ansluts till 230 V AC.

Drivenheten är icke självhämmande och frikopplas med de medföljande vajrarna vid strömavbrott. Enkodern känner av positionen; öppet och stängt läge måste läras in. Mekaniska ändstopp och korrekt balansering av porten behövs fortfarande.

Snabbnavigering
Val av drivenhet	Tillbehör
Förpackningens innehåll	Montering
Frikoppling	Anslutning
Första start	Inställningar
Fjärrkontroller	Diagnostik
Återställning	Underhåll
Specifikationer	Manual PDF

Tillbehör och val av styrning

SOA2R10 är inbyggd i SOON SO2000. En separat DPRO924 ingår inte i denna version. Anslutningarna och inställningarna nedan gäller SOA2R10; om styrenheten har en annan beteckning ska du följa manualen för den installerade enheten.

Vad	Varför	Typ
Fotoceller	Skydd vid genomfart; tvåtrådig polaritetsoberoende anslutning.	NICE EPMB
Varningsljus	Varnar för rörelse; inställning FLASH.	NICE ELDC
Radio och fjärrkontroll	Styrning med sändare; SM-uttag och parkoppling.	NICE OXIBD + NICE MYGO4
Reservbatteri	Drift vid strömavbrott; monteras i drivenheten.	NICE PS124
Direkt axelmontering	Anpassning till diametrar 31,75 / 35 / 40 mm.	NICE CRA9
Kedjedrift	Montering utanför axeln; val av utväxling och konsoler.	NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8

När ska man välja SOON SO2000

Drivenheten passar för inomhusbruk på en balanserad sektionsport när du vill ha styrningen direkt i motorn och en drivenhet utan takskena. IP40 innebär att den är skyddad för inomhusmontering. Kraften som krävs för att manövrera porten, fjädrarna, vinden och isbildning avgör lämpligheten mer än själva portytan.

Villkor	Värde
Sektionsportens yta	Högst 20 m².
Ungefärliga mått	Höjd upp till 5 m, bredd upp till 4 m; kontrollera den aktuella porten.
Vridmoment	Maximalt 50 Nm; nominellt 30 Nm.
Utgående varvtal	Maximalt 30 varv/min; nominellt 18 varv/min. Portbladets hastighet beror också på trummans diameter och utväxlingen.

Antal cykler beroende på motståndet vid manövrering

En cykel är en fullständig öppning och stängning. Vid intensiv drift gäller följande villkor:

Kraft för manuell manövrering	Cykler/tim	I följd
Upp till 120 N	20	35
120–180 N	18	33
180–220 N	15	30

Vid gränsen mellan intervallen ska du använda den lägre gränsen. Termoskyddet övervakar belastningen och rörelsens längd; låt drivenheten svalna efter att skyddet har löst ut. Låt drivenheten svalna efter att skyddet har löst ut. Uppgiften 15 cykler/h i de tekniska specifikationerna gäller en 3 m port vid nominellt vridmoment. Det är ingen garanti för valfri konfiguration.

Det här ingår i drivenheten

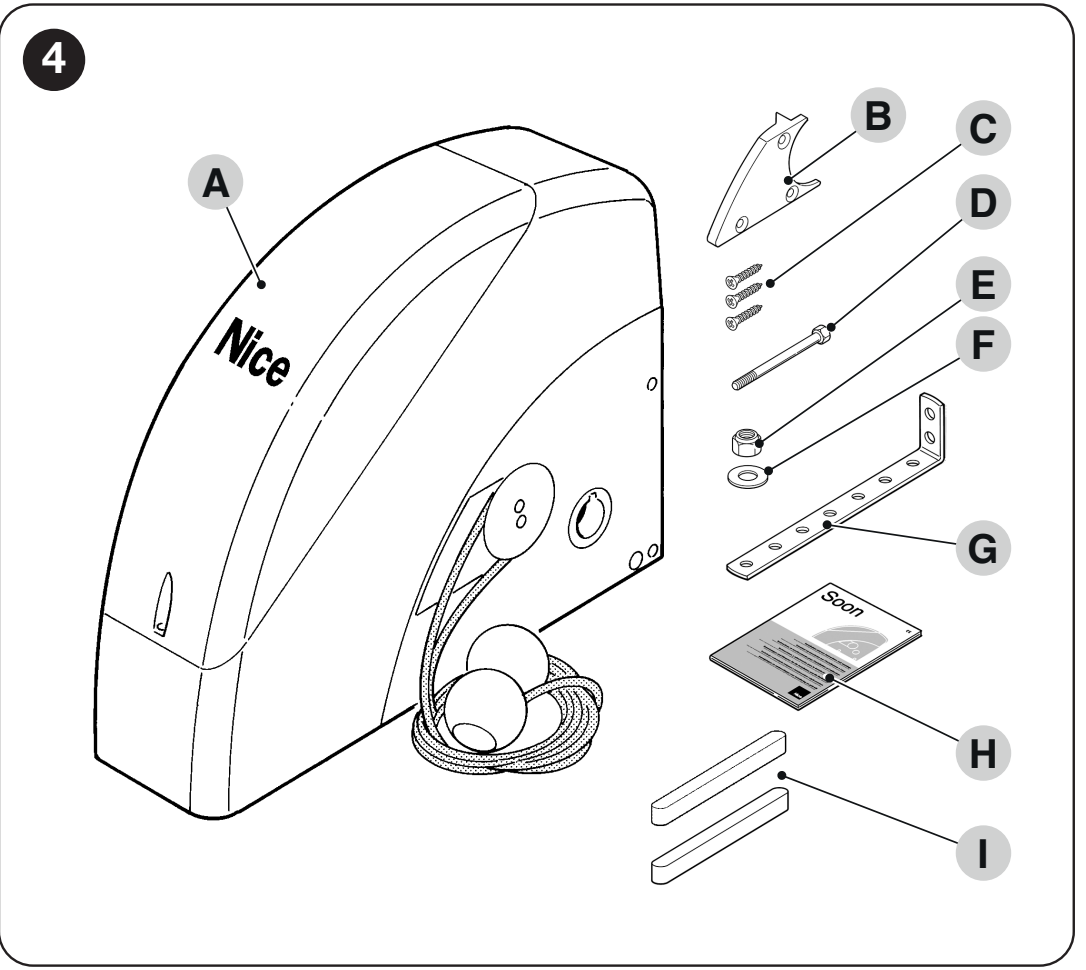

SOON: motor, vajerfrikoppling, konsol och monteringsbeslag

Del	Funktion
Motor med styrning	SOON SO2000 med styrkort SOA2R10 och belysning.
Frikoppling	Vajerfrikoppling; 4 m långa vajrar och styrdel för horisontell montering.
Infästning	Konsol, skruv M8 × 130, självlåsande mutter M8, bricka D8, 3 självgängande skruvar och 2 kilförband.
Monteringsanvisning	Anvisningar för drivenheten. Väggankare, CRA-utväxling, fotoceller, radio och batteri väljs efter konfigurationen.

Montering av drivenheten

Montering, elanslutning och provning ska utföras av en behörig tekniker. Koppla bort både nätspänningen och reservbatteriet före ingrepp. Porten måste vara mekaniskt säker, korrekt balanserad och ha fungerande styrningar och ändstopp. Kontrollera även fjädrarna och bärvajrarna på en sektionsport. Drivenheten åtgärdar inte en port som går trögt.

Direktmontering på axeln

NICE SOON SO2000-drivenheten monteras direkt på sektionsportens axel Ø 25,4 mm. För axlar Ø 31,75 / 35 / 40 mm används NICE CRA9. Monteringskonsolen ingår; välj väggankare efter underlaget. Motorhålets mått Ø 25,5 mm innebär inte att en annan axeldiameter rekommenderas.

Montera SOON med porten stängd. Skjut drivenheten på axeln och sätt i den medföljande kilen.
Skruva fast konsolen i drivenheten med den medföljande skruven, muttern och brickan. Förankra konsolen ordentligt i den bärande väggen.
Vid horisontell montering fäster du den medföljande styrdelen för frikopplingsvajrarna med tre skruvar och drar vajrarna enligt bilden. Vajrarna måste vara åtkomliga.
Kontrollera kodarens läge och att rörelsebanan är fri innan inlärningen. Kodaren kan användas inom intervallet 5–95 %; ändlägena måste ligga inom detta intervall.

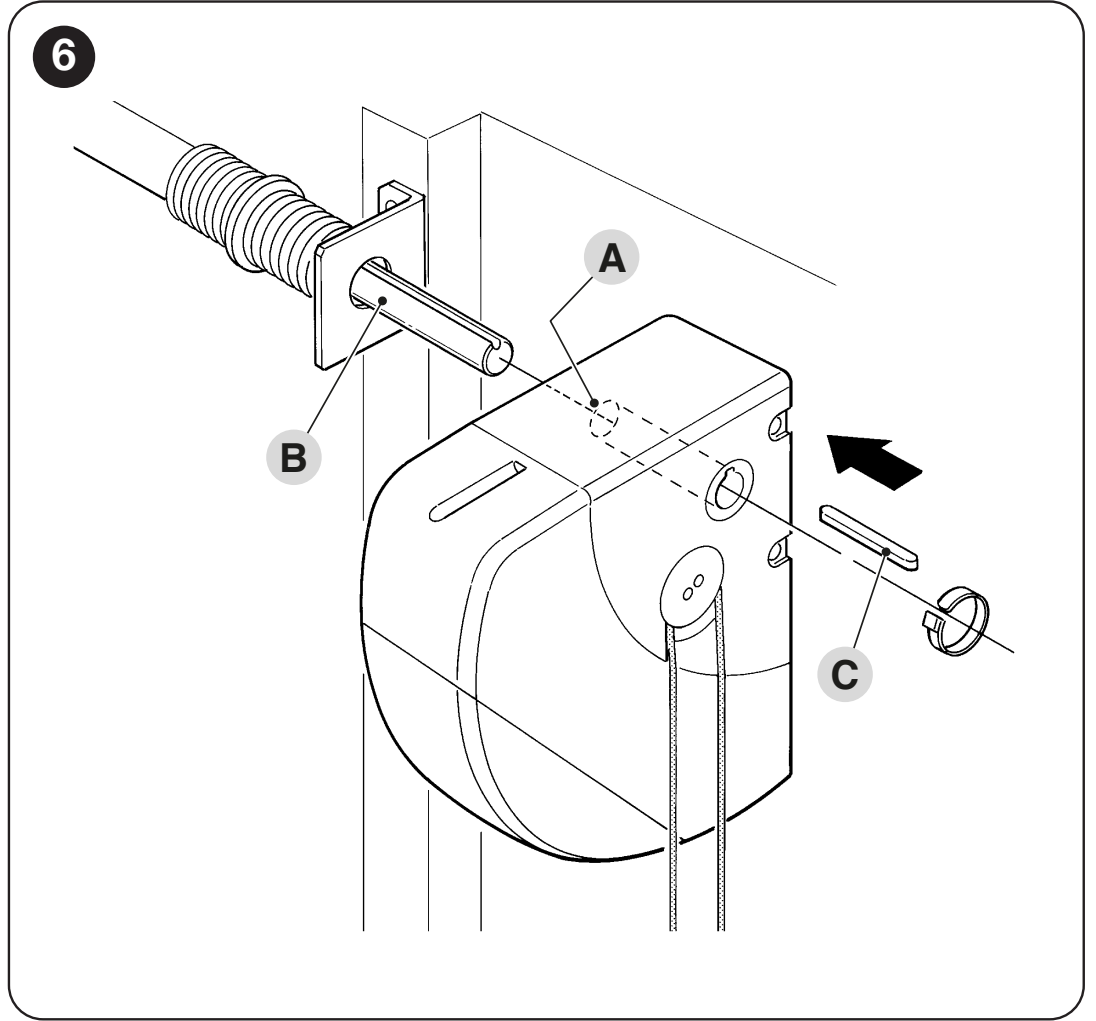

SOON: skjut drivenheten på axeln och sätt i kilen

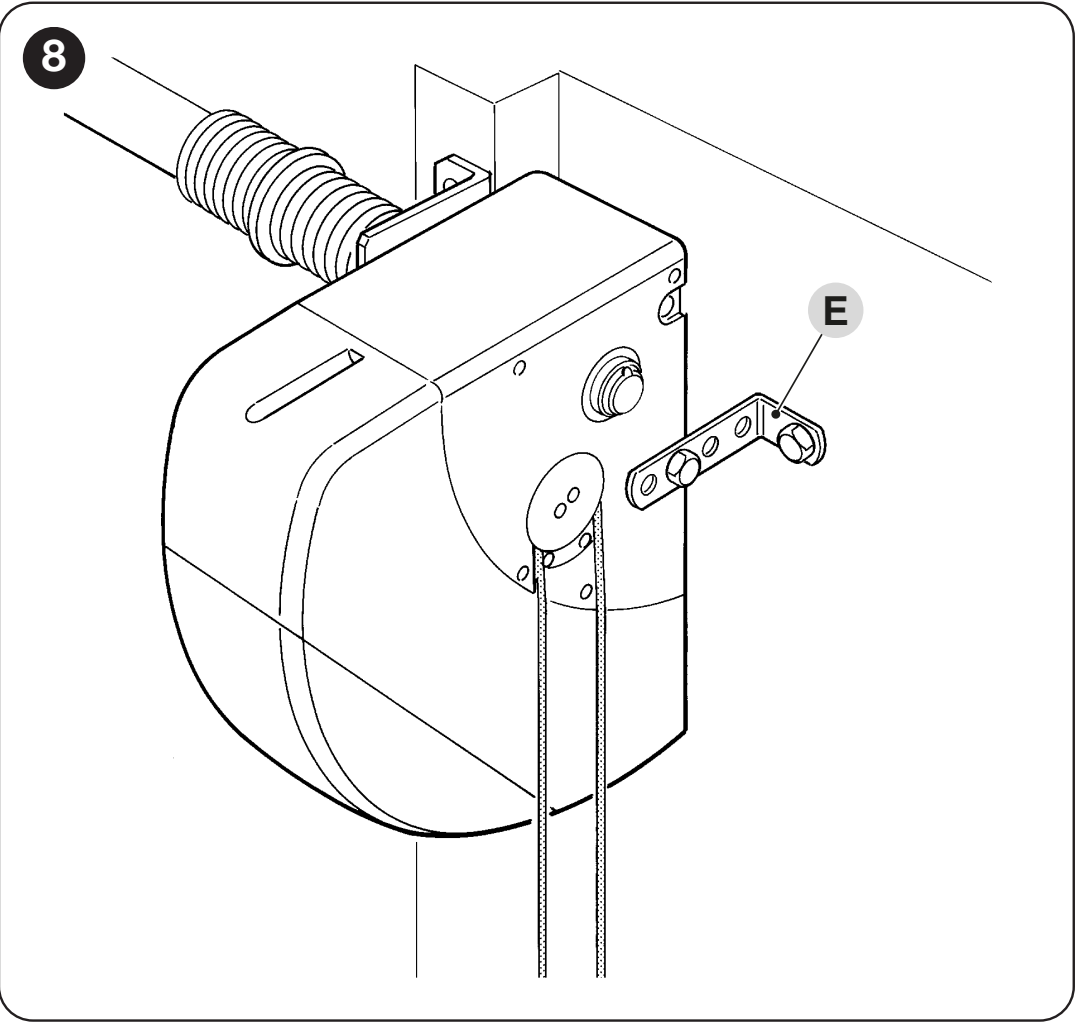

SOON: förankring av den medföljande konsolen i väggen

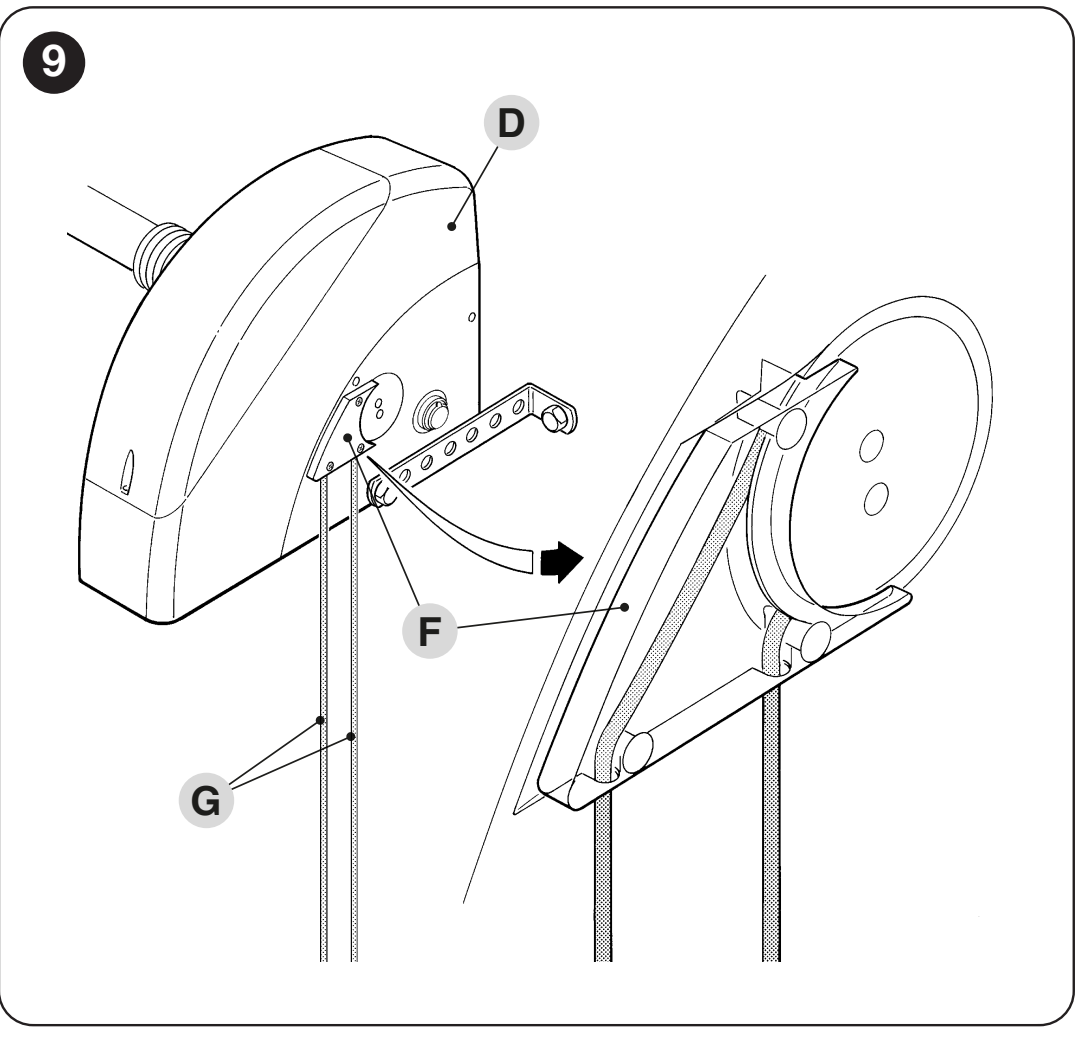

SOON i horisontellt läge: dragning av frikopplingsvajrar

Montering vid sidan av axeln med kedja

Om det inte finns tillräckligt med utrymme för direktmontering används en axel med ett 18-tandat kedjehjul NICE CRA1 i drivenheten och ett kedjehjul på portaxeln. Utväxlingen förbinder kedjan 1/2″ × 5/16″ NICE CRA3 (1 m) eller NICE CRA4 (5 m), med kopplingslänk NICE CRA2. För montering av drivenheten utanför axellinjen används konsolerna NICE CRA8.

Utväxling	Komponenter och resultat
1 : 1	NICE CRA1 + NICE CRA7 (18 / 18 tänder). Ingen varvtalsreduktion.
1 : 2	NICE CRA1 + NICE CRA6 (18 / 36 tänder). Portaxeln roterar långsammare; det överförda vridmomentet och portens konstruktion måste bedömas.

Kedjehjulen måste ligga i samma plan, kedjan vara rätt spänd och skyddad så att händer eller kläder inte kan fastna. En ändring av utväxlingen innebär inte automatiskt att portens tillåtna yta ändras. Mått, balansering, slaglängd och hela konstruktionen måste bedömas tillsammans.

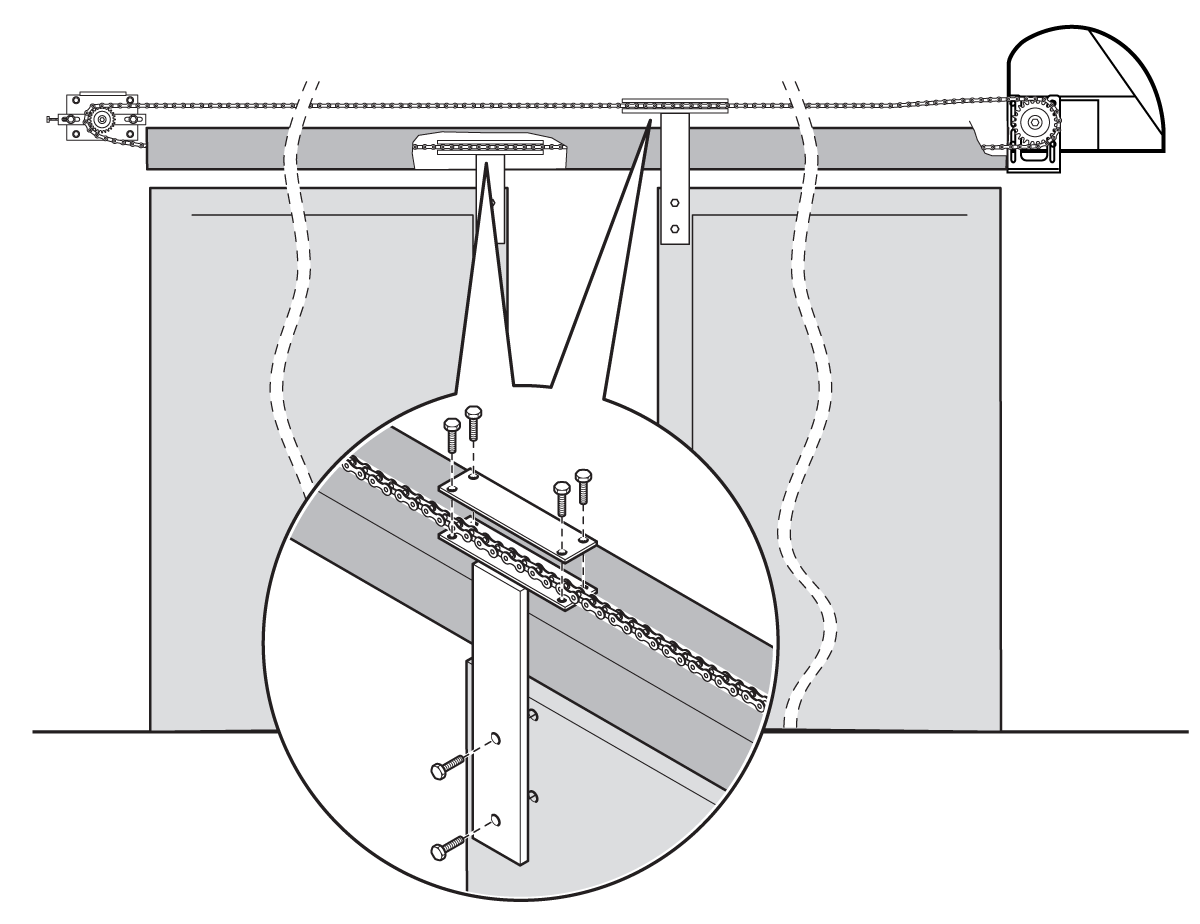

Kedjelösning för hängande skjutport

Anslutning och inlärning av SOON som beskrivs på den här sidan gäller en sektionsport. En kedjelösning för en hängande port kräver en separat bedömning av lämplig drivenhet.

På en hängande port består kedjeslingan av en axel med kedjehjul NICE CRA1, en spännare med returkedjehjul NICE CRA5, kedja NICE CRA4 och kopplingslänkar NICE CRA2. Portbladet fästs i den övre eller nedre kedjeslingan beroende på skjutriktning. Vid två motgående portblad fästs det ena i den övre och det andra i den nedre kedjeslingan.

Det är en specialkonstruerad kedjelösning. Ytbegränsningen för en sektionsport anger inte den tillåtna vikten eller längden för ett hängande portblad. Installatören måste kontrollera skjutmotstånd, kraftöverföring, rörelsebana, mekaniska ändstopp och skydd för klämställen.

Manuell frikoppling vid strömavbrott

Frikoppla endast en stillastående och korrekt balanserad port. Frikoppla aldrig porten om fjädrarna är skadade eller om den kan falla ned.

Dra i reglaget/vajern A enligt bilden. Drivenheten frikopplas.
Flytta porten för hand utan att ta i.
Dra i reglaget/vajern för att återgå till motordrift B. Kontrollera att frikopplingen åter har låsts.

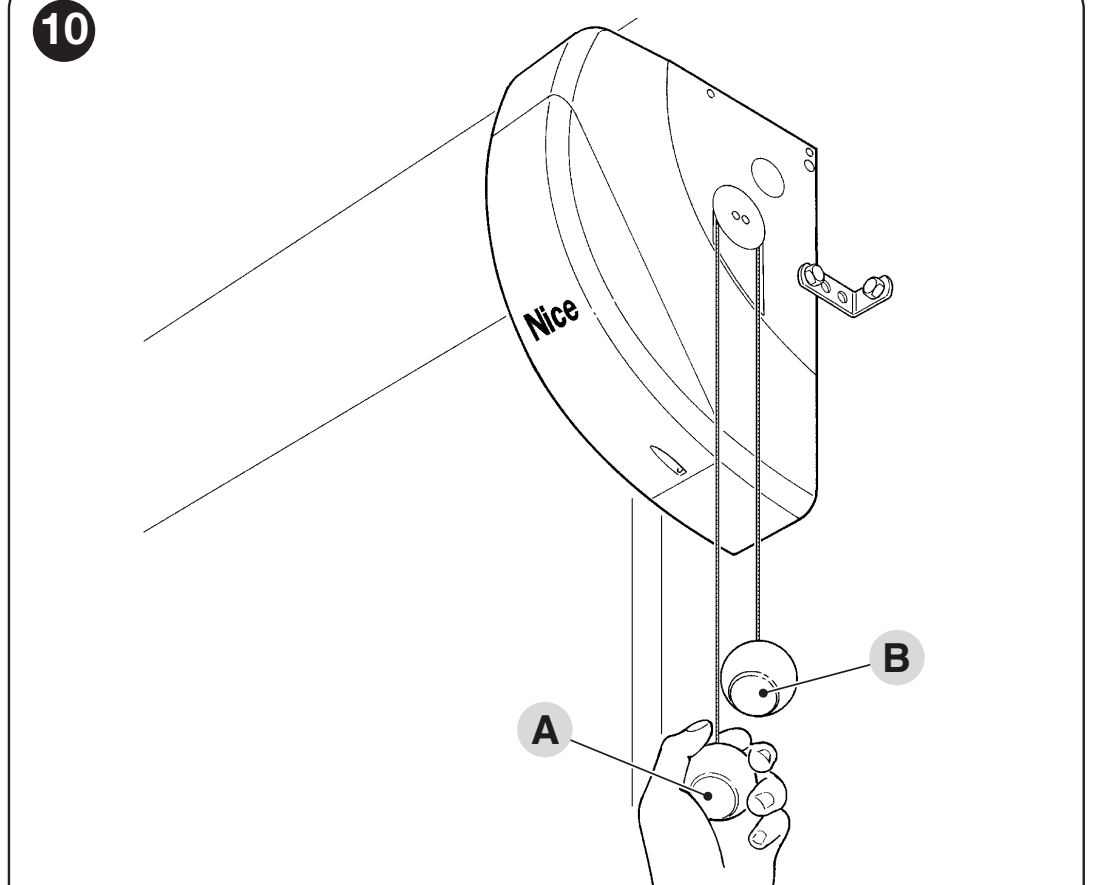

SOON: A frikopplar växeln, B låser den igen

Anslutning av SOA2R10

Koppla bort både 230 V och PS124 innan kåpan öppnas. Styrenheten sitter direkt i drivenheten. Dra kablarna genom genomföringarna, separera nätkablar från signalkablar och anslut skyddsjorden.

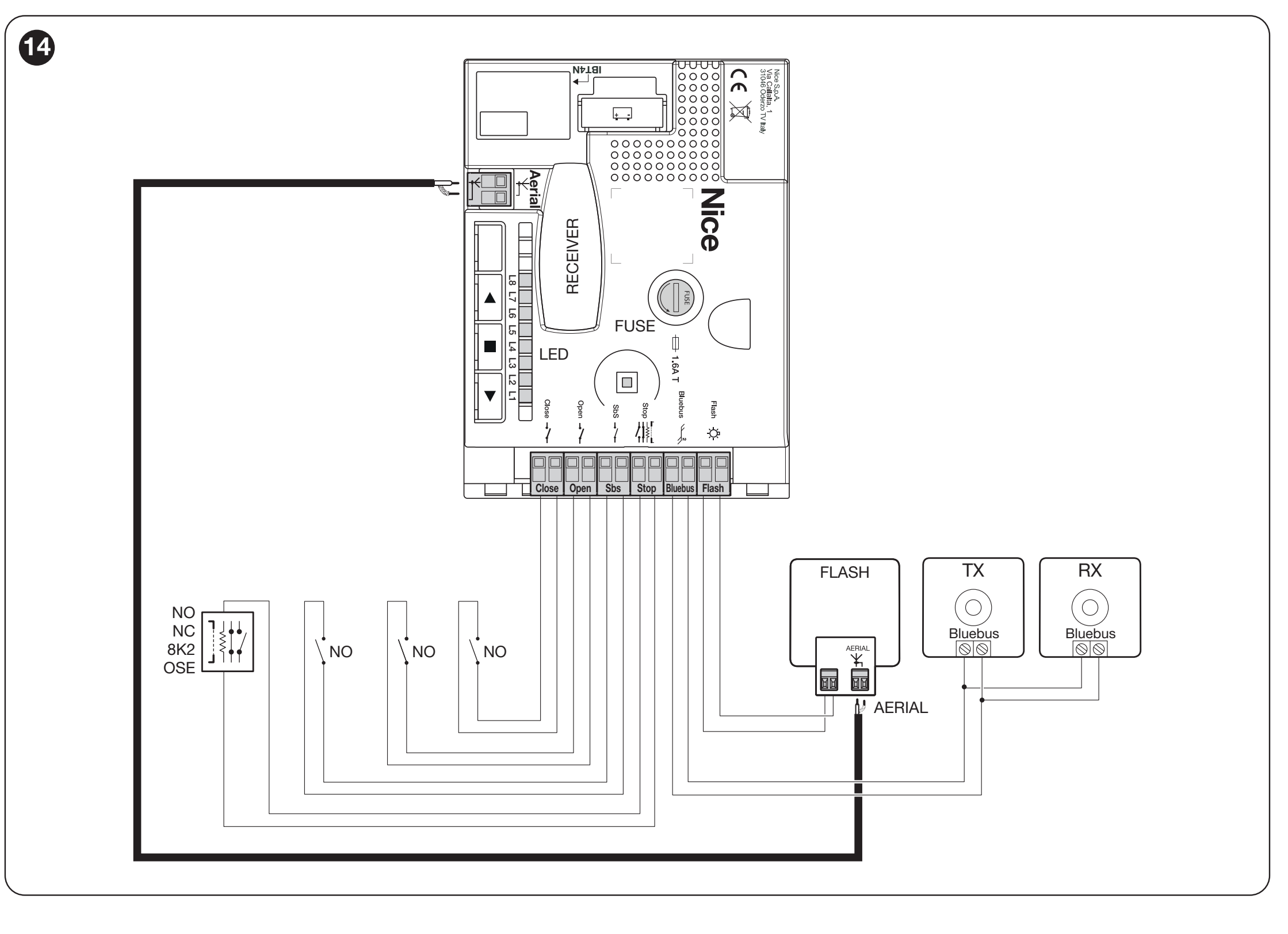

SOA2R10: FLASH, BlueBUS, STOP, SbS, OPEN, CLOSE, antenn, SM och IBT4N

Kablage och maximala kabellängder

Ledning	Kabel / längd
230 V AC-nät	3 × 1,5 mm² / 30 m; vid längre sträckor 3 × 2,5 mm² och jordning vid drivenheten.
FLASH	2 × 1 mm² / 20 m.
BlueBUS	2 × 0,5 mm² / 30 m; mellan 30–50 m används 2 × 1 mm².
Nyckelbrytare	2 ledningar 2 × 0,5 mm² / 50 m, alternativt en 4 × 0,5 mm².
Säkerhetslist	2 × 0,5 mm² / 20 m; för OSE ska det egna ledningssystemet följas.
Antenn	RG58 / högst 20 m, rekommenderat mindre än 5 m.

Plintar och hjälpmatning

Plint	Anslutning
BlueBUS	Tvåtrådig matning och kommunikation för kompatibla enheter; utan polaritet, högst 12 BlueBUS-enheter. Det är inte en ledig 24 V-utgång.
STOP	Säkerhetsanordning NO, NC, 8,2 kΩ eller kompatibel optisk säkerhetslist; inkopplingsvillkor.
SbS / OPEN / CLOSE	Potentialfria NO-kontakter: stegvis manövrering / öppna / stäng. Ingen extern spänning; själva kontakten har ingen polaritet.
Hjälpmatning + / −	+ höger plint i SbS-paret, − vänster plint i STOP-paret, sett i orienteringen i detaljbilden nedan. 24 V DC, −30 % / +50 %, totalt högst 100 mA. Förväxla inte med de kompletta paren för styringångarna.
SM / IBT4N	SM för insticksmottagare; IBT4N för BusT4-gränssnitt och programmerare.
FLASH	Utgången ändras beroende på valt läge; spänning och gränsvärden nedan.

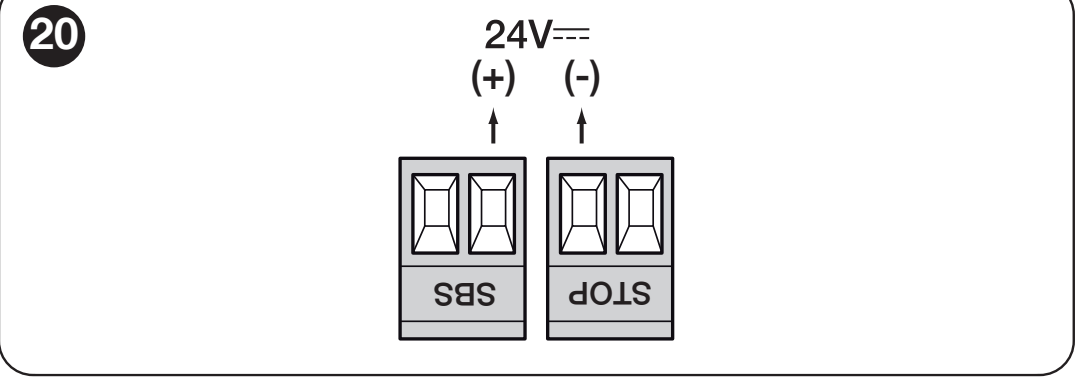

Hjälpmatning SOA2R10: markerad plint SbS (+) och STOP (−)

BlueBUS-fotoceller

NICE EPMB anslut parallellt med två ledare till BlueBUS. Ledarnas ordningsföljd spelar ingen roll. Ställ in samma byglar på TX och RX i ett par; varje par har en egen adress. Upprepa efter att en enhet lagts till eller tagits bort inlärning av enheter.

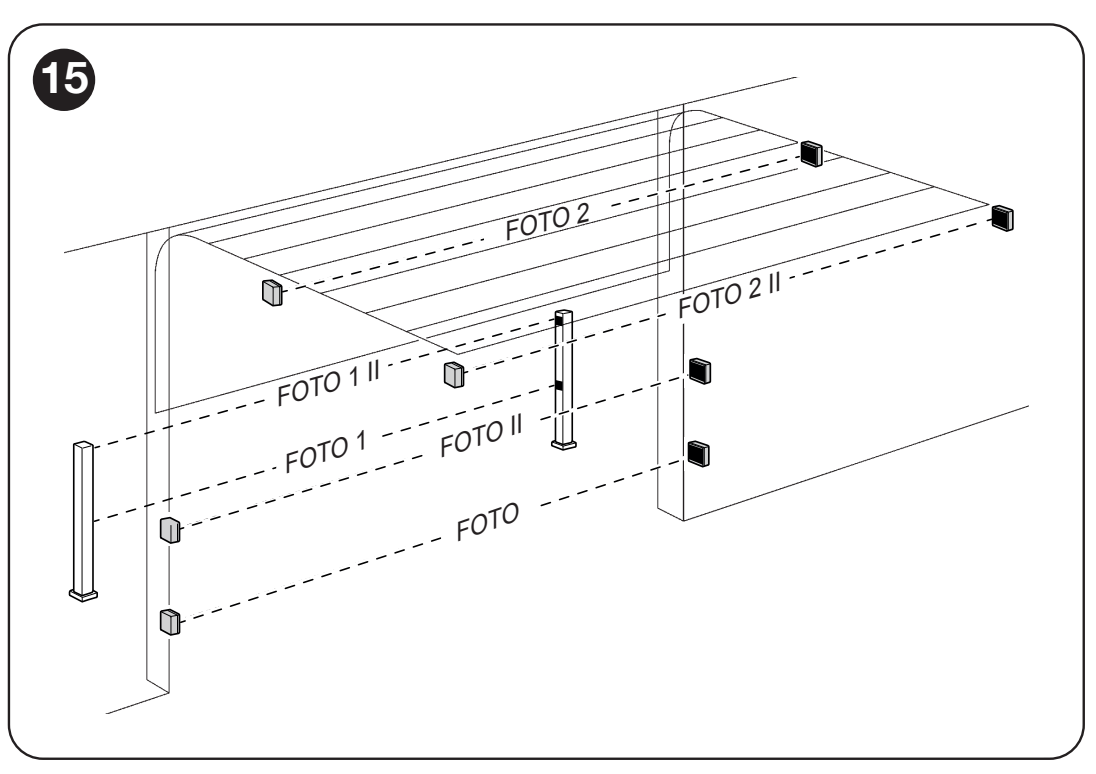

SOON: fotocellparens placering och funktioner

Adress	Reaktion
FOTO / FOTO II	Yttre par på 50 / 100 cm höjd: stoppar och vänder rörelsen vid stängning.
FOTO 1 / FOTO 1 II	Inre par på 50 / 100 cm höjd: skyddar vid både öppning och stängning.
FOTO 2 / FOTO 2 II	Yttre / inre par som är aktivt vid öppning.
FOTO 3	Par som skyddar hela automationsområdet.
FA1 / FA2	Öppningskommando, inte en ersättning för ett skyddspar; på TX och RX som stöder funktionen bryts bygel A.

Byglarnas läge ställs in enligt bruksanvisningen för EPMB-fotocellen och önskad funktion. Klassiska EPM med relä ansluts inte direkt till BlueBUS.

STOP och säkerhetslist

Flera NO-kontakter kopplas parallellt och flera NC-kontakter i serie. Ett resistivt säkerhetslist ska ge enheten 8,2 kΩ i viloläge; vid seriekoppling används ändmotståndet endast i slutet. Anslutningen av en optisk OSE-säkerhetslist beror på dess specifika gränssnitt. Använd inte hjälpmatningen +/− från SbS/STOP till dessa enheter utan rätt kopplingsschema för säkerhetslisten. Utför inlärning och STOP-test efter varje ändring.

Varningsljus och FLASH-lägen

NICE ELDC är ett lågspänningsvarningsljus för 12–36 V. På SOA2R10 måste FLASH ställas in på II/L4 → värdet L4 ”varningsljus”. Detta läge är avsett för en 12 V-varningslampa på högst 21 W; välj inte tillbehör utifrån drivenhetens 230 V-nätanslutning. Kontrollera efter anslutning att ljuset blinkar synligt medan grinden rör sig.

FLASH-läge	Spänning och belastning
Varningsljus	12 V-varningslampa, högst 21 W; blinkar 0,5 s på / 0,5 s av medan grinden rör sig.
Öppningsindikator	24 V, högst 5 W.
Elektromagnet, regel eller lås	24 V, högst 10 W; endast själva spolen, utan egen elektronik. Välj motsvarande funktion II/L4.

Varken FLASH-paret eller antennkontakten är märkta som hjälpmatningsplintar +/−. Dra inga slutsatser om ledarnas ordningsföljd utifrån SbS/STOP-detaljen; följ märkningen på enheten och det monterade kretskortet för en polariserad spole.

Reservbatteri PS124 och programmering

NICE PS124 monteras i drivenheten och ansluts till avsedd kontakt först efter montering och programmering. Det ingår inte med den fristående motorn. Antalet manövrer vid strömavbrott beror på grinden, strömförbrukningen och batteriets skick; uppgiften om cirka 10 manövrer är endast ungefärlig.

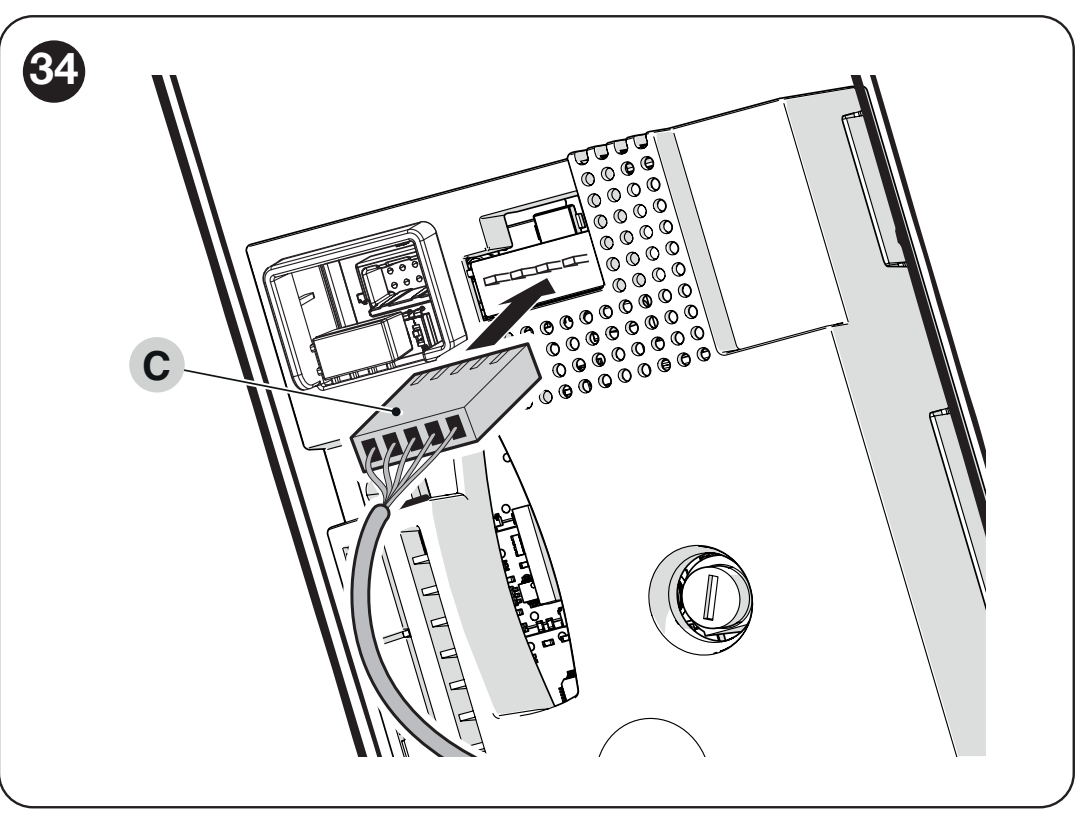

SOON: anslutning av PS124-reservbatteriets kontakt

Oview-programmeraren använder gränssnittet IBT4N/BusT4. Vid användning av kompatibel Solemyo-solmatning får drivenheten inte samtidigt nätanslutas. Förväxla inte reservbatteri eller soltillbehör från en annan generation på grund av en liknande kontakt.

Första start och inlärning av ändlägen

Ställ grinden ungefär mitt i rörelsebanan innan du slår på strömmen för test. Efter påslag ska BlueBUS blinka en gång i sekunden; varningsljuset och följebelysningen är släckta i viloläge. Om kontrollen inte stämmer, bryt strömmen och kontrollera anslutningarna.

1. Inlärning av BlueBUS och STOP

Håll OPEN ▲ + STOP ■ intryckta i cirka 3 s.
Släpp när L1 och L2 blinkar snabbt.
Vänta tills processen är klar: STOP-lysdioden lyser och L1/L2 slocknar. L3/L4 kan börja blinka som en uppmaning att lära in ändlägena.

Inlärning krävs även utan anslutna tillbehör.

2. Förenklad inlärning av öppning och stängning

Håll STOP ■ + STÄNG ▼ 3 s; L1 blinkar.
Ställ in önskad fullständig öppning med knapparna ▲/▼. Håll STOP 5 s intryckt för att spara A1 och hoppa över valfria positioner.
Ställ in stängt läge A0 när L8 blinkar. Bekräfta med STOP 2 s.
När lysdioden slocknar blinkar signallampan. Fortsätt med den obligatoriska inlärningen av krafter.

Fullständig inlärning och egen inställning av inbromsning

Gå in på samma sätt: STOP + STÄNG i 3 s. Vid varje punkt flyttar du grinden med ▲/▼ och bekräftar läget med STOP 2 s. Hoppa över en valfri position genom att trycka snabbt två gånger på STOP.

LED / position	Betydelse
L1 – A1	Fullständig öppning; obligatorisk.
L2 – RA1	Start av inbromsning vid öppning; valfri.
L4 – RINT	Mellanläge för inbromsning vid stängning; bromsar in cirka 50 cm före punkten och återgår sedan till inställd hastighet.
L5 – AP	Läge för delvis öppning; valfritt.
L7 – RA0	Start av inbromsning vid stängning; valfri.
L8 – A0	Stängt läge; obligatoriskt.

3. Obligatorisk automatisk inlärning av krafter

Skicka ett rörelsekommando SbS eller OPEN. Enheten utför 3 fullständiga cykler. Avbryt dem inte och håll uppsikt över hela grindområdet. Om proceduren avbryts startar du om den med SbS, OPEN eller CLOSE. Ändringar av lägen, hastighet eller rotationsriktning utlöser en ny kraftinlärning. Att proceduren slutförs ersätter inte provning av säkerhetsanordningar och stötkrafter.

Programmering av SOA2R10

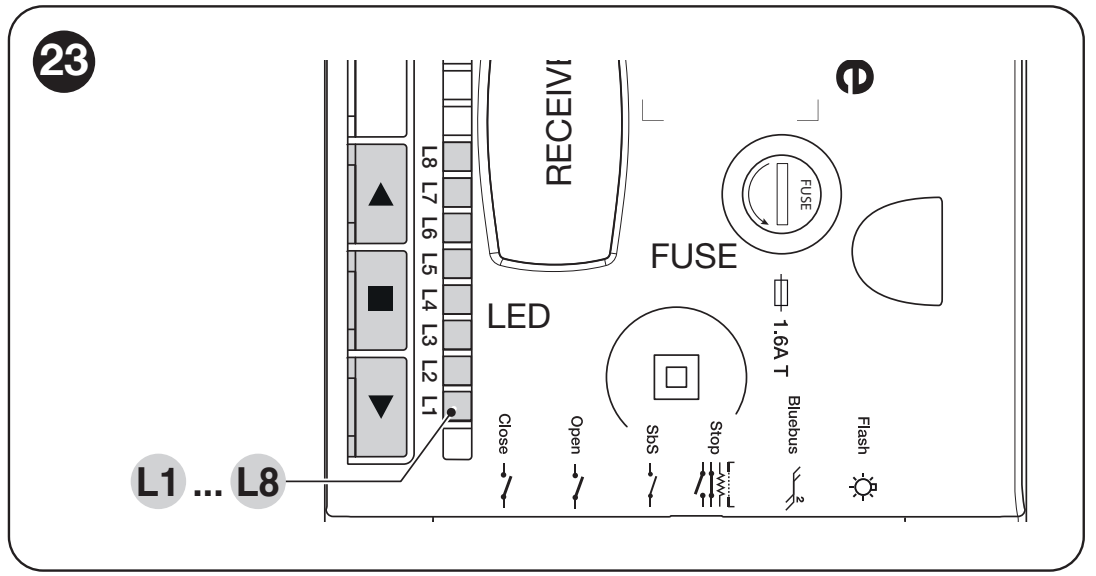

SOA2R10: OPEN ▲, STOP ■, CLOSE ▼ och programmeringslysdioderna L1–L8

I viloläge öppnar ▲, stänger ▼ och ■ stoppar. Under rörelse stoppar alla tre knapparna motorn. Vid inställning har varje parameter en egen ingångs-LED; värde-LED:n på nivå II är ett separat val.

Nivå I – aktivering och avaktivering av funktioner

Håll STOP intryckt i cirka 3 s tills L1 börjar blinka; släpp knappen.
Välj ingångs-LED med ▲/▼.
Tryck kort på STOP: kort blinkning betyder OFF, lång blinkning ON.
Efter 10 s utan knapptryck avslutas programmeringen och ändringarna sparas.

Alla åtta funktioner är fabriksinställda på OFF.

LED – funktion	Funktion och fabriksinställning
L1 – Automatisk stängning	ON: stänger efter den paustid som ställts in under II/L1. OFF: ingen automatisk stängning. Fabriksinställning: OFF.
L2 – Stängning efter fotocell	ON: 5 s paus efter att fotocellen frigörs. När automatisk stängning är OFF slutförs öppningen först; när den är ON kan fotocellens frigöring stoppa öppningen och starta en paus på 5 s. STOP avbryter efterföljande stängning. Fabriksinställning: OFF.
L3 – Stäng alltid	ON: när strömmen återkommer och grinden upptäcks vara öppen stängs den efter 3 s förvarning med blinkande lampa. OFF: detta kommando vid återstart används inte. Fabriksinställning: OFF.
L4 – Standby	ON: efter cirka en minuts inaktivitet stängs BlueBUS och de vanliga lysdioderna av; BlueBUS blinkar långsamt. Minskar strömförbrukningen vid batteribackup. Fabriksinställning: OFF.
L5 – Lång reversering	ON: efter ett säkerhetsstopp eller en kraftbegränsning vänder rörelsen ända fram till ändläget. OFF: kort reversering på cirka 15 cm. Fabriksinställning: OFF.
L6 – Förvarning med blinkande lampa	ON: varningslampan blinkar i 3 s före rörelsen. OFF: tänds när rörelsen startar. Fabriksinställning: OFF.
L7 – Känslighet	ON: ökar känsligheten för hinderdetektering. Kräver kontroll av krafter och säkerhetsreaktioner. Fabriksinställning: OFF.
L8 – Grindtyp	ON: tung grind. OFF: lätt grind. Inställningen ändrar inte tillåten area eller mekaniska krav. Fabriksinställning: OFF.

Nivå II – justerbara parametrar

Håll STOP intryckt i cirka 3 s tills L1 blinkar och släpp sedan knappen.
Välj parameterns ingångs-LED med ▲/▼.
Håll STOP intryckt; efter cirka 3 s tänds värde-LED:n.
Ändra värdet med ▲/▼ medan du fortfarande håller STOP intryckt och släpp sedan STOP.
Inställningen sparas efter 10 s utan knapptryck. Värden i fetstil är fabriksinställningar.

Ingångs-LED – namn och beskrivning	Inställnings-LED – värde
L1 – Paustid Gäller när I/L1 är ON.	L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s
L2 – SbS-funktion Sekvens för SbS-ingången och steg-för-steg-kommandot från fjärrkontrollen.	L1 – Öppna – stopp – stäng – stopp L2 – Öppna – stopp – stäng – öppna L3 – Öppna – stäng – öppna – stäng L4 – Flerbostadsläge L5 – Flerbostadsläge 2; kommando över 2 s = STOP L6 – Stegvis manövrering 2; kommando över 2 s = delvis öppning L7 – Manuell manövrering L8 – Öppning halvautomatiskt, stängning med hålldonsstyrning
L3 – Motorhastighet Upprepa kraftinlärningen efter ändringen.	L1 – V1 – 30 % L2 – V2 – 44 % L3 – V3 – 58 % L4 – V4 – 72 % L5 – V5 – 86 % L6 – V6 – 100 % L7 – Öppna V4 / stäng V2 L8 – Öppna V6 / stäng V4
L4 – FLASH-funktion Anpassa efter den anslutna enheten och utgångsgränsen.	L1 – Indikator för öppen grind L2 – Aktiv när grinden är stängd L3 – Aktiv när grinden är öppen L4 – Varningsljus L5 – Elektriskt slutbleck L6 – Elektriskt lås L7 – Elektromagnet L8 – Underhållsindikator
L5 – Öppningskraft Kraften ersätter inte åtgärdande av friktion. Mät stöt-krafterna på nytt efter ändringen.	L1 – Kraft 1 – låg L2 – Kraft 2 L3 – Kraft 3 L4 – Kraft 4 L5 – Kraft 5 L6 – Kraft 6 L7 – Kraft 7 L8 – Kraft 8 – hög
L6 – Stängningskraft Justera endast efter kontroll av mekaniken och skyddsanordningarna.	L1 – Kraft 1 – låg L2 – Kraft 2 L3 – Kraft 3 L4 – Kraft 4 L5 – Kraft 5 L6 – Kraft 6 L7 – Kraft 7 L8 – Kraft 8 – hög
L7 – Underhållsmeddelande Räknar manövrer; en öppning och en stängning räknas som två manövrer.	L1 – Automatiskt efter belastning L2 – 1 000 manövrer L3 – 2 000 manövrer L4 – 4 000 manövrer L5 – 6 000 manövrer L6 – 8 000 manövrer L7 – 10 000 manövrer L8 – 12 000 manövrer
L8 – Felhistorik Endast läsning, visningsordning.	L1 – 1:a manövern – senaste L2 – 2:a manövern L3 – 3:e manövern L4 – 4:e manövern L5 – 5:e manövern L6 – 6:e manövern L7 – 7:e manövern L8 – 8:e manövern

Om enheten använder ett värde mellan två nivåer blinkar två lysdioder växelvis. Det innebär inte automatiskt att det är ett fel. Förväxla inte parameterns ingångs-LED med LED-lampan för dess värde.

Ändra rotationsriktning

När enheten står stilla håller du STOP intryckt i 3 s tills L1 blinkar. Tryck samtidigt på ▲ + ▼: när ledljuset lyser är riktningen omvänd, när det är släckt är riktningen standard. Vänta 10 s tills avslutningen är klar och upprepa inlärningen av positioner och krafter. Ändra inte riktning medan enheten rör sig.

Fjärrkontroll och antenn

Radiomottagaren sätts in i uttaget SM när nätströmmen och batteriet är frånkopplade. Förväxla inte utrustningen för en separat drivenhet med ett komplett kit: välj mottagare och sändare utifrån den faktiskt levererade konfigurationen.

NICE OXIBD stöder både enkelriktade och dubbelriktade sändare; en lämplig enkelriktad sändare är NICE MYGO4. En äldre installerad mottagare kan använda en annan kodning. Samma frekvens, 433,92 MHz, räcker inte i sig.

I normalt läge 1 är mottagarens utgångar: 1 – stegvis manövrering, 2 – partiell öppning, 3 – öppning, 4 – stängning. Läge 2 gör det möjligt att lagra en enskild knapp för ett valt kommando. Följ instruktionerna för exakt parkoppling och radering i bruksanvisningen för den aktuella OXIBD-mottagaren; motorns knappar raderar inte dess radiominne.

För OXIBD ansluter du antennen till mottagarens kontakt enligt OXIBD-antennens kopplingsschema. Koaxialkabelns mittledare ansluts till signalen och skärmen till antennjord. Detta är inte matningens +/−.

Diagnostik och åtgärder

Varningsljusets korta blinkningar upprepas två gånger med en paus på 1 s. Åtgärda först orsaken; försök inte övervinna hindret med högre kraft.

Signal	Orsak och åtgärd
2 blinkningar	Fotocellen hindrar rörelsen. Rengör och rikta in optiken, ta bort hindret; kontrollera adresseringen.
3 blinkningar	Ökat motstånd eller aktivering av kraftbegränsningen. Kontrollera balansering, styrning och fjädrar; utför ett test.
4 blinkningar	STOP. Kontrollera säkerhetslisten och dess anslutning.
5 blinkningar	Fel i interna parametrar: vänta minst 30 s och försök sedan skicka ett kommando. Om felet kvarstår, serva enheten.
6 blinkningar	Driftgränsen har överskridits: låt drivenheten svalna i några minuter.
7 blinkningar	Internt elfel: en fackman kopplar från alla strömkällor och kontrollerar kretskortet och kablarna.
8 blinkningar	Ett kontinuerligt kommando blockerar ytterligare kommandon. Kontrollera om en kontakt för SbS/OPEN/CLOSE har fastnat.
9 blinkningar	Elektronisk blockering av automatiseringen. Använd kommandot för att låsa upp; detta är inte en mekanisk frikoppling med vajer.

LED-indikering i viloläge	Betydelse
BlueBUS 1 gång per sekund	Normal drift. Två snabba blinkningar bekräftar en ändring av ingången eller ett mottaget radiokommando.
BlueBUS släckt / lyser konstant	Kontrollera strömförsörjning, säkringar och kretskort; indikeringen är annorlunda i standbyläge.
STOP släckt	Säkerhetsingången är inte i det sparade viloläget.
L1 + L2 blinkar	Det behövs lära in enheter.
L3 + L4 blinkar	Det behövs lära in positioner.
L1 eller L8 blinkar snabbt för sig	Givarnas ändläge. Serviceteknikern kontrollerar den mekaniska installationen; tvinga inte motorn förbi rörelsebanan.
Signallampan blinkar	Uppmaning att lära in krafter eller pågående inlärning; om den blinkar samtidigt som varningsljuset kan det röra sig om diagnostik.

Under rörelse visar LED-lamporna L1–L8 motorbelastningen: från L1 vid låg kraft till L8 vid maximal kraft. Den här visningen är inte ett val av värde i programmeringen. Om belastningen ökar, kontrollera grindens mekaniska motstånd och balans; öka inte kraften utan att först göra ett säkerhetstest.

Historik över de åtta senaste manövrerna

Gå till nivå II, välj ingång L8 och håll STOP intryckt i cirka 3 s. Tända LED-lampor markerar manövrer med fel; L1 är den senaste och L8 den åttonde. Håll STOP intryckt och välj manöver med ▲/▼: LED-lampan blinkar ut motsvarande diagnostikkod. Släpp sedan STOP.

Återställning av styrenheten och service av givaren

Återställningen raderar positioner, inlärda enheter och styrenhetens inställningar. Detta raderar inte mottagaren.

Håll ▲ + ▼ intryckta i cirka 3 s när grinden står stilla, tills L1–L8 tänds.
Släpp knapparna. L2 och L8 blinkar snabbt i cirka 3 s och styrenheten återgår till fabriksinställningarna.
Upprepa inlärningen av enheter, positioner och krafter samt alla säkerhetstester.

Återställningen ändrar inte rotationsriktningen eller det totala antalet manövrer. Återställning av givaren är en separat serviceprocedur som endast utförs på arbetsbänken, aldrig med motorn ansluten till grinden.

Kontrollera grinden innan den överlämnas

Kontrollera att grinden rör sig jämnt och är i balans när drivenheten är frikopplad. För den sektionsgrindskonstruktion som beskrivs här får kraften som krävs för att flytta grinden manuellt inte överstiga 225 N. För val av SOON ska även grindens arbetsområden för motstånd i tabellen ovan följas. Denna kraft är inte motorns vridmoment eller en tillåten stötbelastning.
När drivenheten har låsts, testa öppning, stängning och STOP; grinden får inte kärva eller slå i utanför de sparade ändlägena.
Testa varje par fotoceller vid TX, vid RX och mitt i strålen, till exempel med en cylinder med Ø 5 cm och längd 30 cm. Kontrollera grindens faktiska reaktion.
Testa den känsliga kanten, säkerhetskretsen och nödfrikopplingen. Montören måste mäta stötkrafterna med ett lämpligt mätinstrument; upprepa testet efter ändring av kraft eller känslighet.
Överlämna grinden först efter godkända tester, med märkning, instruktioner för frikoppling och en underhållsplan. Passera endast genom en helt öppen och stillastående grind.

Underhåll och säker drift

Låt utföra fackmässigt underhåll senast var 6:e månad eller efter 4 000 manövrer från den senaste servicen, beroende på vilket som inträffar först. Koppla bort nätströmmen och batteriet och kontrollera sedan förankringen, korrosion, kilen, axeln, eventuell kedja, fjädrarna och styrdelarna. Upprepa säkerhetstesterna när strömförsörjningen har återställts.

Underhållsindikeringen i II/L7 kompletterar serviceplanen. Om FLASH är inställd som underhållsindikator blinkar den under hela manövern vid 81–100 % av gränsvärdet; över gränsvärdet blinkar den kontinuerligt även när grinden står stilla. När FLASH är inställd som varningsljus signaleras underhåll på ett annat sätt: vid 81–100 % lyser den i 2 s i början, över gränsvärdet i 2 s både i början och i slutet av manövern och fortsätter sedan att blinka som vanligt. Efter utförd service går du till II/L7 och håller STOP samt ▲ + ▼ intryckta samtidigt i minst 5 s för att nollställa service-räknaren. Detta nollställer inte totalräknaren.

Om en säkerhetsanordning är defekt får grinden inte användas automatiskt. Använd säker manuell manövrering och se till att felet åtgärdas. Försök inte själv arbeta med spända fjädrar.

Tekniska data för SOON SO2000

Parameter	Värde
Styrning	NICE SOA2R10 inbyggd; magnetisk givare.
Nätspänning	230 V AC, +10 % / −15 %, 50/60 Hz; klass I, jordning.
Motor	24 V DC.
Strömförbrukning från elnätet	Maximalt 1,5 A; nominellt 1 A.
Effektförbrukning	Maximalt 350 W; nominellt 220 W.
Vridmoment	Maximalt 50 Nm; nominellt 30 Nm; statiskt 130 Nm. Det statiska värdet är inte ett användbart vridmoment under rörelse.
Varvtal	Maximalt 30 / nominellt 18 varv/min.
Drift	Beroende på motstånd och rörelsens längd; cykeltabell.
Yta / höjd	Upp till 20 m² / riktvärde 5 m.
Kapslingsklass / temperatur	IP40, för inomhusbruk; −20 till +50 °C.
Mått / vikt	Cirka 115 × 375 × 300 mm / 10,5 kg. Måttritningen anger en höjd på 298 mm.
Säkringar	F1 nätsäkring 1,6 A; F2 styrsäkring 1,6 A, trög. Ersätt endast med samma typ när orsaken har åtgärdats.

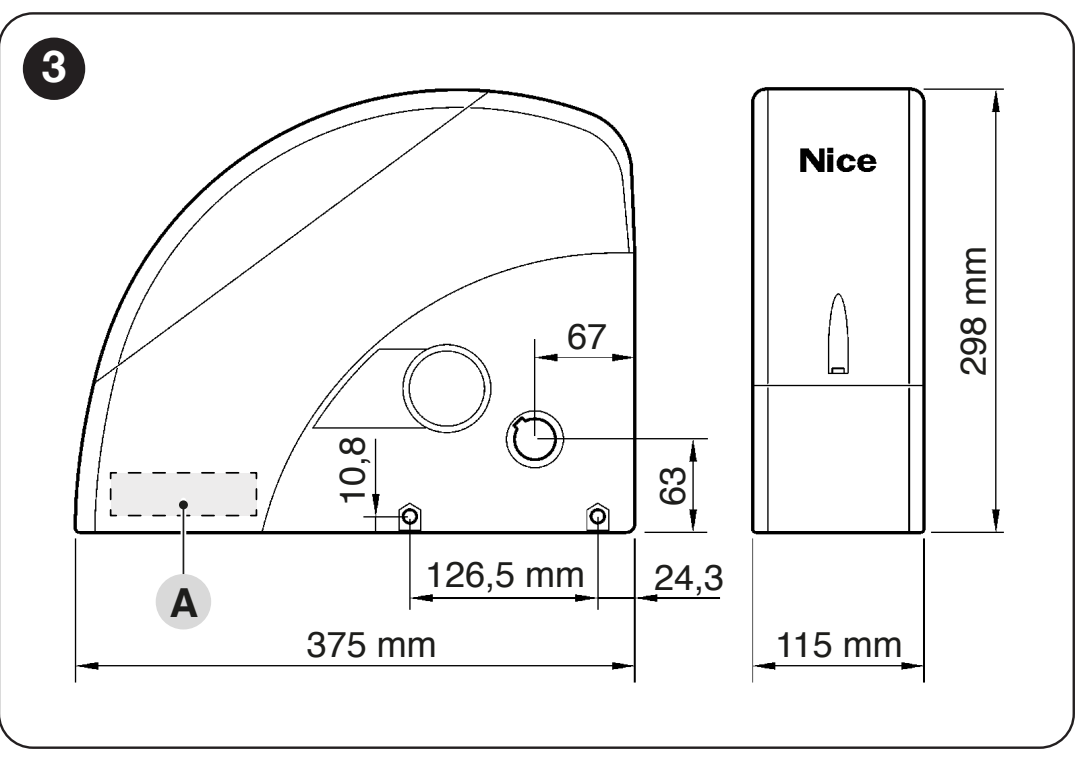

Mått för drivenheten SOON SO2000 och monteringshålens placering

360°-vy av drivenheten

Videoguide för montering av drivenheten

Bruksanvisning för drivenheten NICE SOON SO2000

PDF

Jag vill beställa den här produkten. Hur gör jag?

Välj det sätt som passar dig bäst:

beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
beställ via e-post: skicka din beställning till [email protected]

Fråga oss om produkten NICE Soon SO2000 – drivsystem för sektionsgarageport med en maximal yta på 20 m² och en maximal höjd på 5 m

Produkt:	NICE Soon SO2000 – drivsystem för sektionsgarageport med en maximal yta på 20 m² och en maximal höjd på 5 m
Namn:
E-post:
Telefon:
Meddelande:
	Denna webbplats skyddas av reCAPTCHA från Google.

Skriv ut sidan

SNABB KONTAKT

E-post:

[email protected]
