NICE ROX 1000 – separat drivsystem för skjutgrindar (A)
| Produkttillgänglighet: | på frågan | Produkten kanske inte är tillgänglig, kontakta oss för mer information. |
|---|
på frågan
6 359,43 kr inkl. moms
| Vikt |
|---|
| 13 kg |
Produktbeskrivning NICE ROX 1000 – separat drivsystem för skjutgrindar (A)
Tillgänglig ersättningsprodukt!
NICE Rox ROX1000 har ersatts av en nyare modell NICE ROBO1000.
NICE ROX1000 är är en fristående elektromekanisk motor för skjutgrind med 230 V AC-motor, integrerad styrenhet ROA40R10 och radiomottagare. Grinden stoppas av mekaniska gränslägesbrytare som aktiveras av stoppbleck på kuggstången. Den är självhämmande; vid strömavbrott frikopplas den med en nyckel.
Vilken skjutgrind passar ROX1000 för
För grindar på upp till 1 000 kg och 8 m om monterings- och driftsvillkoren uppfylls. För normal användning rekommenderas en maximal längd på 5 m; för längre grindar måste motstånd, antal cykler och tröghet bedömas separat. Vikten i sig garanterar inte att motorn passar.
Grinden ska kunna förflyttas jämnt för hand, utan att kärva eller röra sig av sig själv. Kraften som krävs för att starta och förflytta grinden får inte överstiga 25 % av den tillgängliga kraften för den aktuella motorversionen. Motorn ersätter inte reparation av hjul, styrning eller en skev kuggstång.
| Grindens längd | Högst antal cykler/timme | Högst antal cykler i följd |
|---|---|---|
| Upp till 4 m | 40 | 20 |
| Över 4 till 6 m | 25 | 13 |
| Över 6 till 8 m | 20 | 10 |
Tabellen gäller för 230 V ROX1000 under de förhållanden som anges i motorns manual. Märkdata är 20 cykler/timme och maximal kontinuerlig drift är 4 minuter. En cykel innebär öppning och stängning; högre motstånd eller temperatur kan minska den tillåtna driften.
ROA40R10 och skillnaden jämfört med äldre styrkort
Följande instruktioner gäller för ROA40R10 med PROGRAM-knapp, IBT4N-kontakt och 10 DIP-brytare. Den äldre ROA39 har andra funktioner. Kontrollera märkningen på styrkortet under kåpan innan du gör inställningar.
ROA40R10 har manuell inställning av kraft och gångtid, automatisk stängning, valbar mjukstart/inbromsning och delöppning för fotgängare. Hastigheten för huvudrörelsen kan inte justeras steglöst. Kommandon kan anslutas via en potentialfri SbS-kontakt; för professionell konfigurering finns IBT4N med OVIEW.

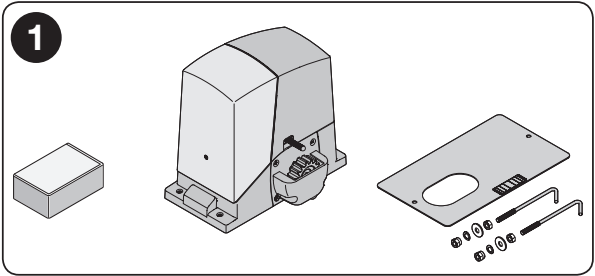

Detta ingår i den fristående motorn
En ROX1000-motor med inbyggd elektronik och mottagare, monteringsplatta, ankare och fästdetaljer enligt bilden, frikopplingsnycklar samt stoppbleck för gränslägesbrytarna. Fjärrkontroll, fotoceller, varningsljus och kuggstång väljs separat eller som del av en sats.
ROX1000-satser
| Sats | Utrustning |
|---|---|
| Sats B | Motor och FLO2R-S-fjärrkontroll |
| Sats C | Dessutom fotoceller EPM |
| Sats D | Dessutom EPM och varningsljus ELAC |
| Sats E | EPM och 4 × kuggstång LZ-1-1 |
| Sats F | EPM, ELAC och 4 × kuggstång LZ-1-1 |
Varje angiven sats innehåller en motor och en FLO2R-S. Anpassa mängden kuggstång efter hela grindens rörelsebana, inklusive överhänget; de fyra delarna i satsen räcker inte nödvändigtvis till alla grindar.
Montering av motor och kuggstång
Montering, elektrisk anslutning och tester ska utföras av en behörig tekniker. Koppla bort strömmen före arbetet. Underlaget ska vara stabilt och plant, och inte ligga på en plats som riskerar att översvämmas. Grinden måste ha stabila stopp i båda ändarna, styrning och skydd mot att spåra ur eller lyftas upp.
- Förbered fundamentet, kabelrören och placeringen utifrån kuggstången. Motorn och monteringsplattan måste vara parallella med grindbladet.

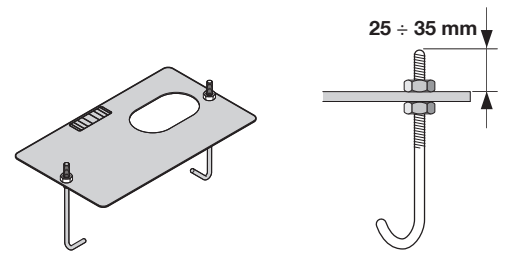

- Fäst de två ankarna i plattan med en mutter både ovanifrån och underifrån. Låt den övre gängade delen sticka ut 25–35 mm enligt bilden.
- Gjut fast plattan vågrätt i betong. Låt betongen härda ordentligt innan du monterar motorn.
- Sätt dit motorn och brickorna och dra åt muttrarna lätt tills vidare. Justera höjden med justerskruvarna.

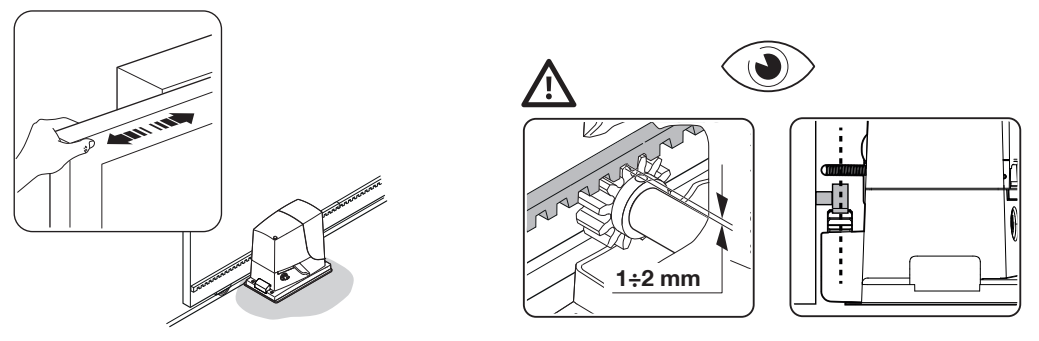

- Frikoppla motorn. Fäst kuggstången bit för bit medan grinden förflyttas för hand, så att den hamnar i en rak linje.
- Längs hela rörelsen ska det finnas ett spel på 1–2 mm. Grindens vikt får inte vila på motorn. Dra åt muttrarna helt och sätt på skyddskåporna först efter att du har kontrollerat alla avsnitt för hand.

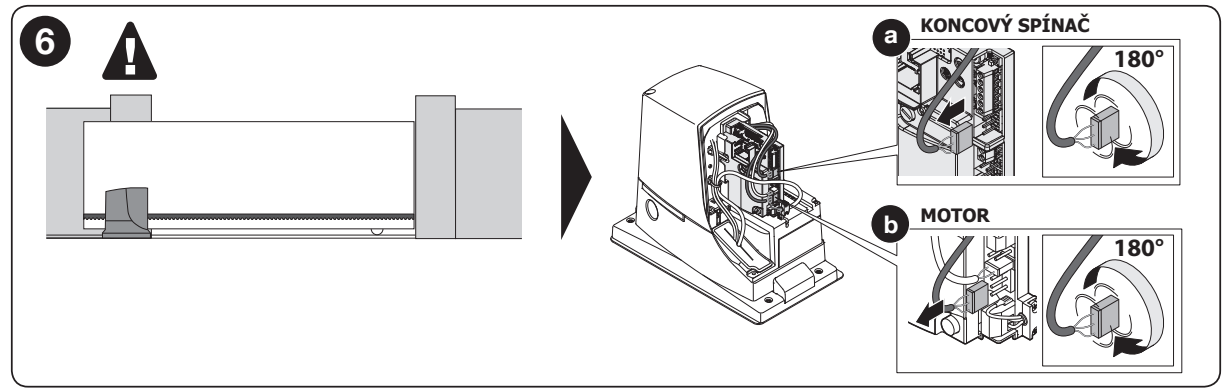

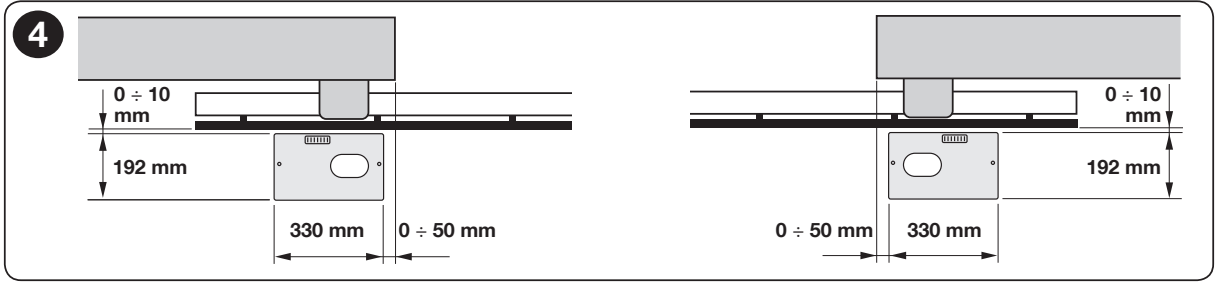

Höger- eller vänstermontering
Från fabrik är drivenheten förberedd för högermontering enligt ritningen. För vänstermontering vrider teknikern, med strömmen frånkopplad, motorkontakten och ändlägesbrytarnas kontakt 180° enligt bilden. Detta innebär inte att skyddsledaren PE eller nätanslutningen byts ut.

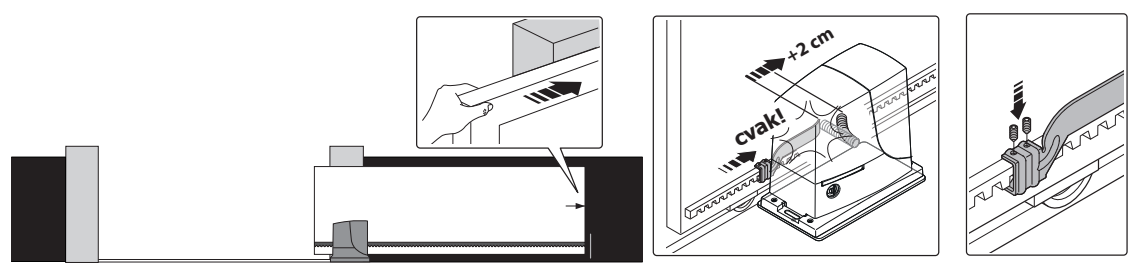

Inställning av ändlägesbrytare
- Med strömmen frånkopplad och motorn frikopplad öppnar du grinden för hand så att den stannar 2–3 cm före det fasta mekaniska stoppet.
- Skjut ändlägesbrytarens skena längs kuggstången tills ändlägesbrytaren aktiveras och du hör ett klick.
- Från den punkten skjuter du den ytterligare minst 2 cm i samma riktning och fäster den med skruvar.
- Gör på samma sätt på stängningssidan.
- Kontrollera att grinden stannar säkert vid ett motortest och ta hänsyn till trögheten. Ändlägesbrytaren ersätter inte ett fast stopp.

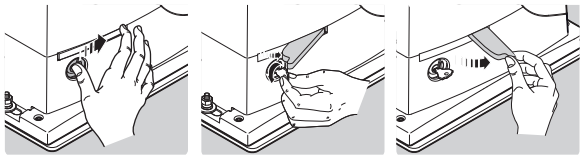

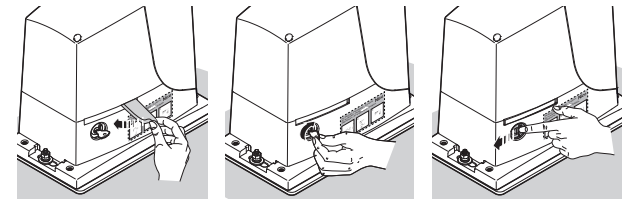

Manuell öppning vid strömavbrott
- Stoppa grinden, bryt strömmen och håll fast den så att den inte rör sig av sig själv.
- Skjut undan låsskyddet, sätt i nyckeln och vrid den enligt bilden. Dra ut frikopplingshandtaget.
- Flytta grinden för hand. Kontrollera att hela passagen är fri och att grindbladet står stabilt.
- För att återställa, tryck in handtaget, lås, ta ut nyckeln och stäng skyddet. Kontrollera att drivenheten är låst innan du skickar ett automatiskt kommando.
Typer av elkablar
| Krets | Kabeltyp | Maximal längd |
|---|---|---|
| A – strömförsörjning | 3 × 1,5 mm² | 30 m |
| B – varningsljus | 2 × 1,5 mm² | 10 m |
| C – antenn | Koaxialkabel RG58 | 10 m, rekommenderat mindre än 5 m |
| D – fotoceller TX / RX | 2 × 0,25 / 4 × 0,25 mm² | 30 m |
| E/F – nyckelbrytare | 2 kablar 2 × 0,5 mm² eller en 4 × 0,5 mm² | 20 m |
Vid nätanslutning längre än 30 m ska du använda en grövre ledararea, till exempel 3 × 2,5 mm², och skyddsjorda automationssystemet enligt anvisningarna. Drivenheten är av klass I och kräver PE. Håll kraft- och signalledningar åtskilda och säkra kablarna mot att dras ut och mot vatteninträngning.

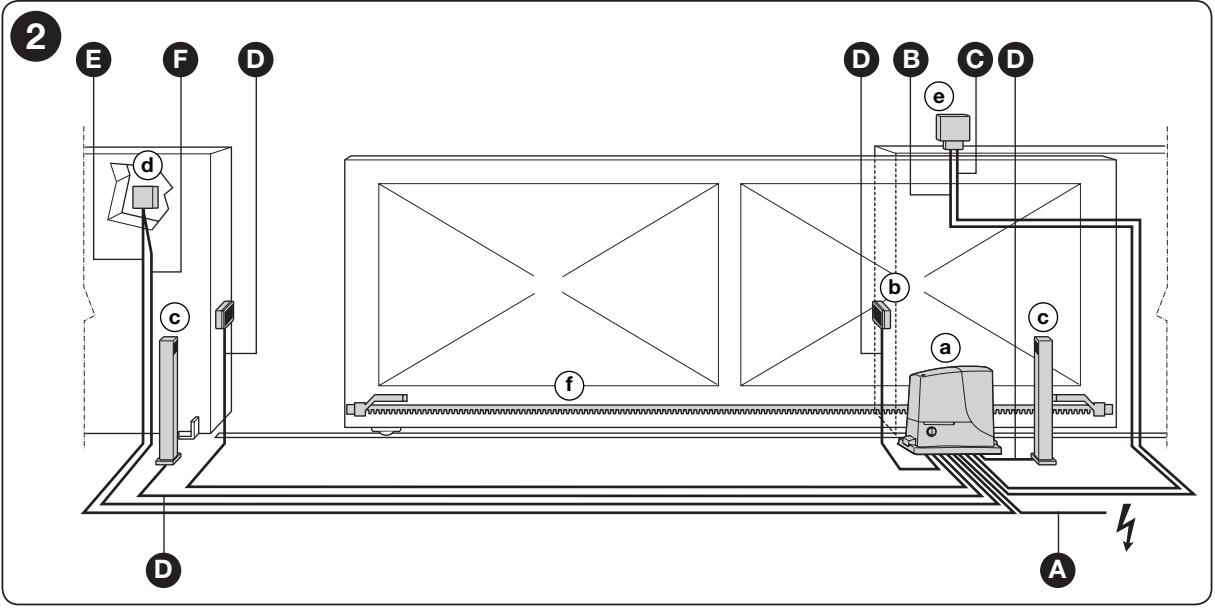

Små bokstäver anger enheterna: a motor, b fotoceller, c deras stolpar, d nyckelbrytare eller knappsats, e varningsljus och f kuggstång.

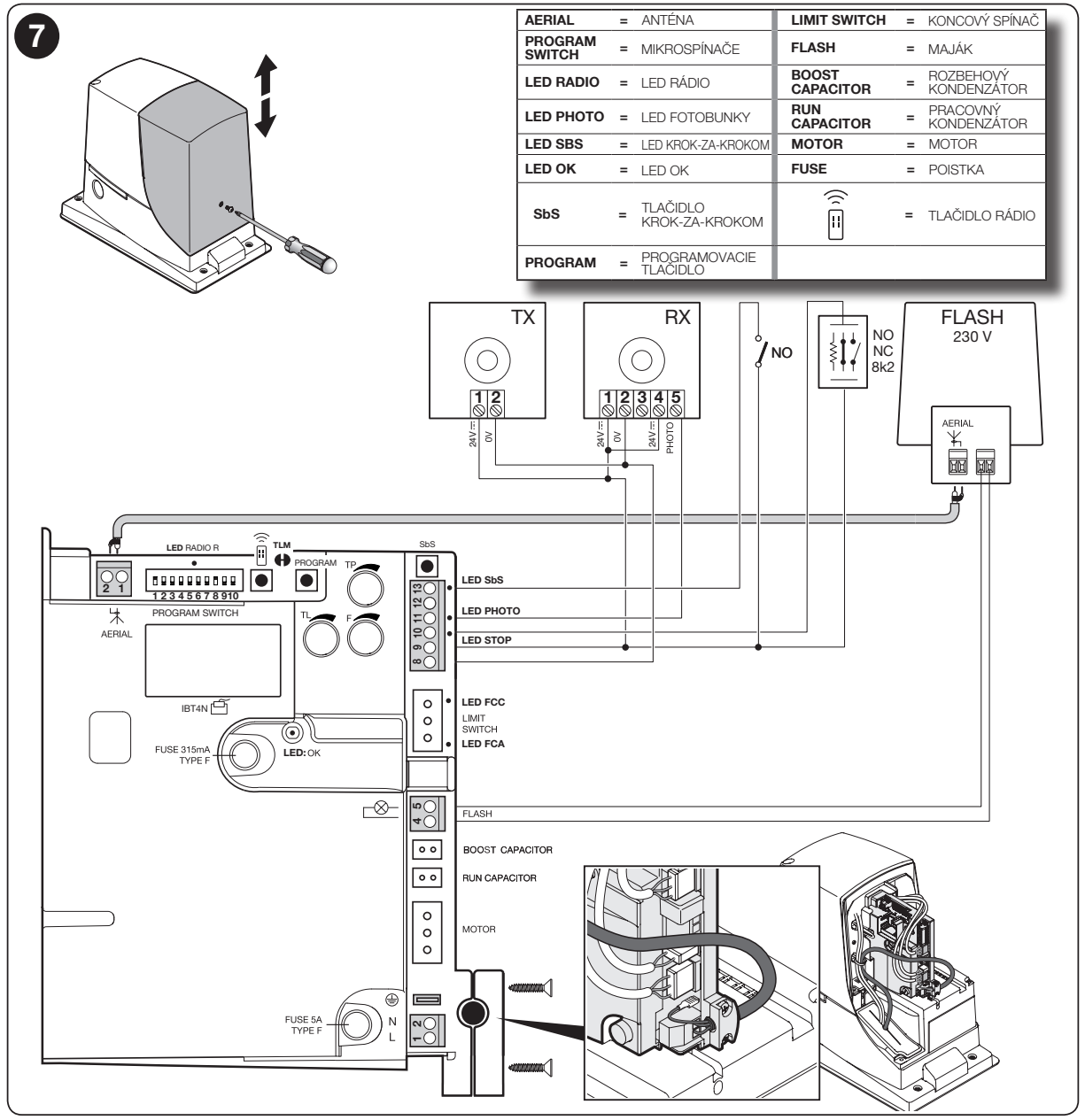

Anslutning av ROA40R10 och polaritet
| 8 / 9 – tillbehör | 8 = − (0 V), 9 = +24 V DC, tolerans ±10 %, total strömförbrukning högst 100 mA. |
|---|---|
| 9 / 10 – STOPP | Inlärd ingång NO, NC eller 8,2 kΩ; se detaljer nedan. |
| 9 / 11 – PHOTO | Potentialfri NC-kontakt för fotoceller. Om kretsen bryts under stängning vänds rörelseriktningen. |
| 8 / 12 – Phototest | 8 = minus, 12 = kopplad plus för TX, högst 100 mA. RX ansluts fortfarande till 8−/9+. |
| 9 / 13 – SbS | Potentialfri NO-styrsignal för stegvis manövrering. Anslut ingen extern spänning till ingången. |
| 4 / 5 – FLASH | 230 V AC, varningsljus med inbyggd blinkfunktion, högst 60 W; till exempel NICE ELAC. AC har ingen plus-/minuspolaritet. ELDC får inte anslutas till den här utgången. |
| 1 / 2 – antenn | Koaxialingång för den integrerade mottagaren. Anslut mittledaren och skärmen enligt schemat; detta är inte en +/−-strömförsörjning. |
Lämna cirka 20–30 cm extra ledning under skyddet och fäst den ordentligt. Sätt tillbaka skyddet och dra åt skruven efter att testerna har slutförts. Motorutgångarna och kondensatorutgångarna är inte avsedda för tillbehörens strömförsörjning.
Fotocellerna EPM och Phototest
ROX använder klassiska reläfotoceller, till exempel NICE EPM. Tvåtrådiga EPMB ansluts inte direkt till den som BlueBUS. För EPM är matningsplintarna på både TX och RX 1 plus / 2 minus. Anslut RX-utgångskontakten 4 COM → 9 och 5 NC → 11 på styrkortet.

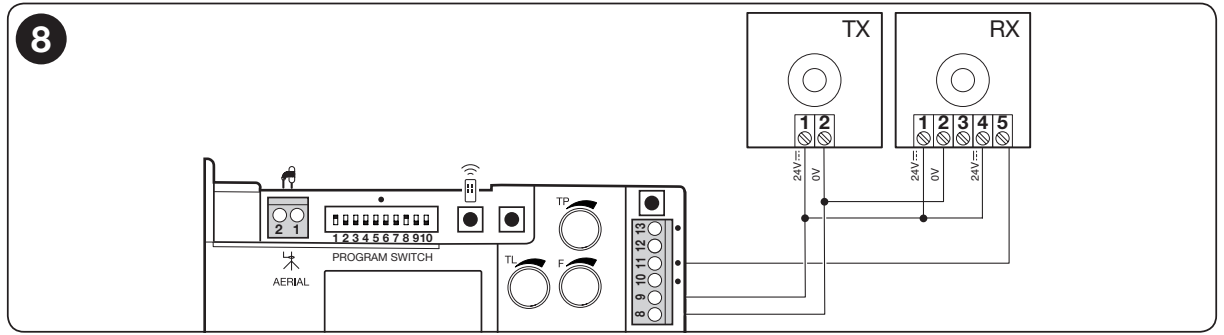

Utan Phototest-funktion
Mata TX och RX från 9+ och 8−. Anslut mottagarens NC-kontakt mellan 9 och 11.

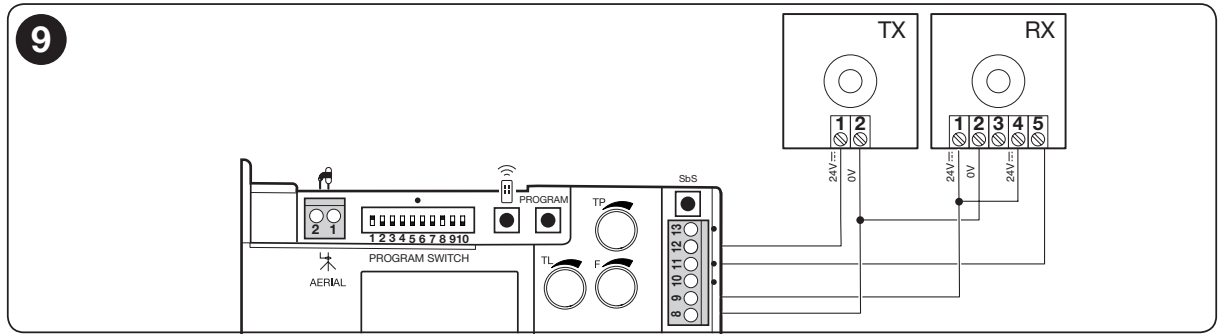

Med Phototest-funktion
RX ligger kvar på 9+ / 8−, TX matas från den kopplade utgången 12+ / 8−. Före rörelsen kontrollerar styrenheten fotocellernas funktion; om testet misslyckas startar inte grinden. För EPM som matas med denna likspänning ska bygeln SYNC lämnas i ursprungligt läge; EPM-synkroniseringsläget är avsett för växelström. Efter ändringen ska du utföra inlärning av enheter.
Avbryt strålen vid sändaren, mottagaren och mitt emellan under testet. Teknikern kontrollerar funktionen under stängning och, när DIP6 är aktiverad, även under öppning.
STOP-ingången och lägga till enheter
STOP på 9/10 identifierar NO, NC eller ett motstånd på 8,2 kΩ vid inlärningen. En ändring från det inlärda tillståndet utlöser stopp och en kort rörelse i motsatt riktning. Efter att en STOP-enhet har lagts till eller tagits bort, eller PHOTO har ändrats, ska inlärningen göras om.
- Flera NO-kontakter parallellkopplas.
- Flera NC-kontakter seriekopplas.
- Resistiva säkerhetslister kopplas in enligt instruktionerna, med ett avslutande motstånd på 8,2 kΩ.
- Vid en kombination av NO och NC ska NC-grenen parallellkopplas via 8,2 kΩ. En tekniker måste utforma en sådan kombination utifrån säkerhetsfunktionen.
För en säkerhetsfunktion i kategori III kräver tillverkaren att denna anslutning används med enheter som har ett konstant motstånd på 8,2 kΩ. En enkel bygling eller kontakt ersätter inte en bedömning av hela systemet. Phototest möjliggör en utökad kontroll av fotocellerna med rätt anslutning; säkerheten ska kontrolleras på nytt efter varje ingrepp.
Första start och inlärning av enheter
- Kontrollera nätanslutning/PE, höger- eller vänstermontage, ändlägeslister, STOP och fotoceller med strömmen frånslagen.
- Flytta grinden manuellt till ungefär mitten av körsträckan och lås drivningen. Frigör genomfarten och slå på strömmen.
- Vid normalt viloläge ska den gröna OK-lysdioden blinka en gång i sekunden. PHOTO och STOP ska lysa; FCA/FCC lyser när ändlägesbrytarna inte är aktiverade, och motsvarande lysdiod slocknar när de aktiveras.
- Håll PROGRAM. Efter cirka 3 s börjar OK blinka snabbt; fortsätt hålla knappen intryckt.
- Vänta tills STOP lyser och OK lyser med fast grönt sken. Släpp PROGRAM inom 10 s. Tre gröna blinkningar bekräftar att inlärningen lyckats, fem röda att den misslyckats.
- Kontrollera att riktningen och ändlägesbrytarnas funktion är korrekta med ett kort styrkommando. Vid fel ska du stoppa rörelsen och koppla från strömmen innan reparation.
- Ställ in TL/TP/F och önskade funktioner. Gör om inlärningen efter ändring av DIP1/2 eller anslutningen för STOP/PHOTO och utför därefter fullständiga tester.
Inlärning av enheter identifierar säkerhetsingångarna. Rörelsesträckan ställs in med ändlägeslisterna och arbetstiden TL.
Inställningar för TL, TP, F och DIP-omkopplare
| TL – arbetstid | Ställ in tiden för hela rörelsen med en marginal på cirka 2–3 s. Om inbromsning används måste tiden ställas in så att inbromsningen börjar cirka 50–70 cm före ändlägesbrytaren. |
|---|---|
| TP – paus | Anger väntetiden före automatisk stängning i automatiskt läge. |
| F – kraft | Ställer in motoreffekten. Ändringen ska göras av en tekniker som mäter krafterna och testar skydden, inte användas som lösning på en grind som kärvar. |
Fabriksinställningen är halvautomatiskt läge: DIP1 ON, DIP2–10 OFF. Ändra omkopplarna när strömmen är frånslagen.
| DIP1 | DIP2 | Läge |
|---|---|---|
| OFF | OFF | Manuellt – rörelse endast medan styrkommandot hålls intryckt |
| ON | OFF | Halvautomatiskt |
| OFF | ON | Automatiskt med paus TP |
| ON | ON | Automatiskt + alltid stängning; efter återställd ström stängs grinden efter 5 s |
| DIP | Funktion vid ON |
|---|---|
| 3 | Lägenhets-/flerbostadshusläge: kommandon under öppning avbryter inte rörelsen; gäller inte manuell styrning. |
| 4 | Förblinkning 5 s, 2 s i manuellt läge. |
| 5 | Stängning när fotocellen friläggs: i automatiskt läge förkortas pausen till 5 s; i halvautomatiskt läge kan en aktivering under stängning utlösa stängning efter TP. |
| 6 | Fotocellerna är aktiva även under öppning. |
| 7 | Mjukstart. |
| 8 | Inbromsning i slutet av körsträckan; minskar även tillgängligt vridmoment och kräver korrekt TL-inställning. |
| DIP9 | DIP10 | Bromsning |
|---|---|---|
| OFF | OFF | Av |
| OFF | ON | Svag |
| ON | OFF | Medel |
| ON | ON | Stark |
När DIP8 är aktiverad sjunker hastigheten vid inbromsning till 30 % av nominellt värde och motorns vridmoment med cirka 70 %. Om grinden kräver högt vridmoment kan den stanna i detta skede; teknikern måste kontrollera att den säkert når ändlägesbrytaren.
Efter ändring av DIP1/2 ska du utföra inlärning av enheter. Ingrepp på bygeln TLM och avancerade serviceinställningar ska utföras av en tekniker enligt installationshandboken.
Inbyggd mottagare och parkoppling av fjärrkontroller
433,92 MHz-mottagaren stöder FLO, FLOR, O-CODE och HCS SMILO. Den första inlärda fjärrkontrollen bestämmer kodfamiljen; övriga fjärrkontroller måste vara kompatibla med den. Olika kodfamiljer kan inte kombineras enbart för att de använder samma frekvens.
Exempel på kompatibla modeller: FLO2R-S, FLO4R-S, FLO2, FLO4 och SMILO SM2. FLO använder fast kod, FLOR och SMILO rullande kod. Kontrollera först vilken kodfamilj de använda fjärrkontrollerna tillhör när du ersätter en gammal RO500.
Läge 1 – lagra hela fjärrkontrollen
- Håll knappen på kretskortet intryckt RADIO i cirka 4 s, tills radio-LED:en tänds, släpp sedan knappen.
- Håll valfri knapp på fjärrkontrollen som ska lagras intryckt i cirka 3 s inom 10 s. Tre LED-blinkningar bekräftar lagringen.
- En till fjärrkontroll i samma familj kan lagras inom nästa 10-sekundersintervall; annars väntar du tills processen avslutas.
På ROA40R10 är knapparna tilldelade följande funktioner i läge 1: 1 steg för steg, 2 delöppning, 3 öppna, 4 stäng. Fjärrkontroller med en eller två knappar har bara de motsvarande första kommandona.
Läge 2 – separat knapp
Välj kommando med korta tryck på RADIO: 1 gång steg för steg, 2 gånger delöppning, 3 gånger öppna, 4 gånger stäng, 5 gånger STOP. Antalet blinkningar måste stämma med valet. Håll önskad knapp på fjärrkontrollen intryckt i cirka 3 s inom 10 s; tre blinkningar bekräftar lagringen.
En snabb blinkning betyder att koden redan är lagrad, sex blinkningar betyder inkompatibel fjärrkontrollfamilj och åtta blinkningar betyder fullt minne. Mottagaren kan lagra upp till 100 fjärrkontroller i läge 1. Fler instruktioner finns i instruktionerna för parkoppling av NICE-fjärrkontroller.
Radera fjärrkontroller
När fjärrkontrollminnet är upplåst håller du RADIO intryckt: LED:en tänds, slocknar och blinkar sedan tre gånger. Släpp knappen under den tredje blinkningen. Fem blinkningar bekräftar att alla fjärrkontroller har raderats. Detta återställer inte drivenhetens inställningar. Om minnet är låst följer du instruktionerna för upplåsning i installationsmanualen.
Tillbehör och ersättning av äldre ROBO
Vid byte av NICE ROBO RO500 kan befintliga tillbehör ofta behållas, men en tekniker måste kontrollera spänning, strömförbrukning, kontakttyp och kodning.
| Fotoceller | EPM eller ett lämpligt NC-reläpar. Vid 24 V DC-matning ska polariteten och strömgränsen följas. |
|---|---|
| Varningslampa | ELAC till FLASH 230 V AC. En äldre varningslampa på 12/24 V får inte anslutas direkt till den här utgången. |
| Nyckelbrytare / extern modul | Potentialfri NO-kontakt på 9/13. Den externa modulens matning måste uppfylla modulens krav och gränsen på 100 mA. |
| Kuggstång | Modul 4, korrekt längd och spel på 1–2 mm. Kontrollera även slitage och höjd på den befintliga kuggstången. |
| Service | IBT4N med OVIEW. Koppla bort strömmen före anslutning. |
För krav på anslutning till ett smart hem-system måste den specifika modulen och de önskade kommandona verifieras. ROX-mottagaren har ingen kontakt för en insticksmodul av typen OXIBD; funktionerna hos nyare BlueBUS-drivenheter kan inte automatiskt överföras till den.
Diagnostik av ROA40R10
| OK-LED | Betydelse och åtgärd |
|---|---|
| Lyser inte | Kontrollera strömförsörjning och säkringar; åtgärda eventuell kortslutning innan säkringen byts. |
| Grön, en gång per sekund | Normal driftberedskap. Två snabba gröna blinkningar visar att en ingång har ändrats. |
| 1 röd blinkning | Inlärningen misslyckades eller DIP1/2 ändrades: kontrollera ingångarna och gör om inlärningen. |
| 2 röda blinkningar | PHOTO hindrar rörelse; ta bort hindret och kontrollera fotocellerna. |
| 4 röda blinkningar | STOP har aktiverats; kontrollera säkerhetsanordningen. |
| 5 röda blinkningar | Fel på interna parametrar. Vänta minst 30 s; om felet kvarstår, kontakta service och återställ inställningarna. |
| 7 röda blinkningar | Fel i den interna kretsen eller ändring av läge. Koppla bort strömmen, kontrollera status och inställning; kontakta service om felet återkommer. |
| 8 röda blinkningar | Ett kommando ligger kvar och hindrar annan rörelse; kontrollera fjärrkontrollen eller kontakten. |
För PHOTO och STOP betyder en tänd LED att ingången är redo, medan en släckt LED betyder att den har aktiverats eller att ett fel har uppstått. SbS lyser medan kommandot är aktivt. FCA/FCC slocknar när respektive gränslägesbrytare aktiveras. Om OK lyser rött eller grönt kontinuerligt utanför inlärningsläget måste ett eventuellt fel kontrolleras.
Återställning av inställningar
Återställning ska utföras av en tekniker först efter att orsaken till felet har fastställts. Med motorn stillastående stänger teknikern av strömmen, håller PROGRAM intryckt och slår sedan på strömmen igen. När OK har tänts och slocknat följer tre blinkningar; släpp PROGRAM under den tredje blinkningen. Fem blinkningar bekräftar återställningen.
Den här proceduren raderar inte fjärrkontrollerna, men tar bort låsningen av fjärrkontrollminnet. Innan driften återupptas ska funktionerna ställas in på nytt, enheterna läras in och tester utföras. Fjärrkontroller raderas med den särskilda RADIO-knappen.
Tester, användning och underhåll
Före överlämning kontrollerar teknikern upprepade gånger hela rörelsen, ändlägen och fasta stopp, frikoppling, fotoceller/Phototest och STOP samt mäter stötkrafterna. Kontrollera att grinden inte rör sig på ett farligt sätt efter strömavbrott eller ändring av läge.
Utför underhåll senast var 6:e månad eller efter 20 000 manövreringar, beroende på vilket som inträffar först. Kontrollera förankringar, kuggstång och dess spel, hjul, styrning, korrosion, kablar, frikoppling och alla skyddsanordningar. Koppla bort nätströmmen före arbetet.
Gå inte in i passagen när grinden rör sig och låt inte barn leka med grinden eller fjärrkontrollerna. Om det finns en gångdörr i grindbladet måste öppning av den hindra motorn från att starta. Vid ovanligt ljud eller fel ska automatiken stoppas, grinden frigöras på ett säkert sätt och service kontaktas. Säkerhetsingångar får inte byglas. Om grinden är den enda åtkomstvägen ska åtkomst till frikopplingen ordnas redan vid installationen.
Tekniska data för ROX1000
| Motor / strömförsörjning | 230 V AC, 50/60 Hz |
|---|---|
| Effektförbrukning | 350 W |
| Nominellt / maximalt vridmoment | 9 / 24 Nm |
| Kraft | Nominell 250 N, maximal 670 N |
| Hastighet | 8,5 m/min nominellt, 11 m/min utan belastning |
| Max. vikt / längd | 1 000 kg / 8 m under de förhållanden som anges ovan |
| Nominell drift | 20 cykler/h; högst 4 minuter kontinuerligt |
| Kuggdrev | Z15, modul 4, tanddelning 12,5 mm, diameter 60 mm |
| Driftstemperatur | −20 till +55 °C |
| Kapslingsklass / elektrisk klass | IP44 / I, skyddsledare PE |

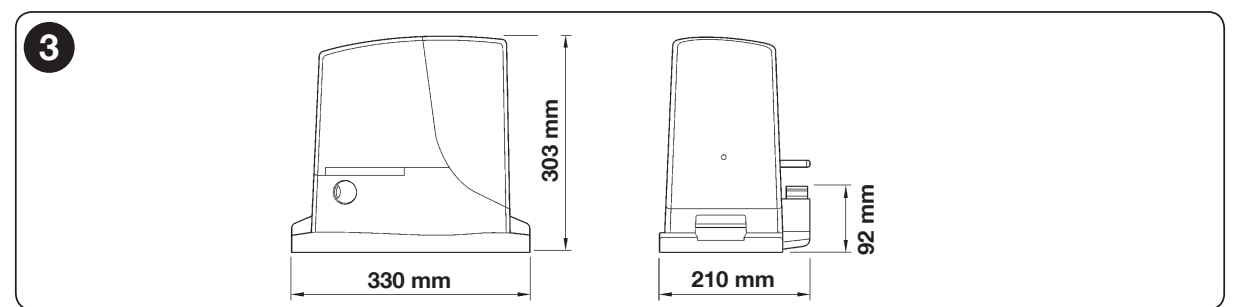

| Mått / vikt | 330 × 210 × 303 mm / 11 kg |
| Styrenhet | NICE ROA40R10 med integrerad mottagare 433,92 MHz |
För att kontrollera valet, skicka oss längd, vikt, foton på styrningen och förväntat antal cykler. Kontakta oss.
