Drivpaket för skjutgrindar upp till 1000 kg NICE Rox ROX1000 (B)
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
6 608,07 kr inkl. moms
| Vikt |
|---|
| 11 kg |
Produktbeskrivning Drivpaket för skjutgrindar upp till 1000 kg NICE Rox ROX1000 (B)
NICE Rox ROX1000 är efterföljaren till ROBO 1000-drivenheten
NICE Rox ROX1000-drivenhet är avsedd för skjutgrindar med en vikt på upp till 1000 kg och en passagebredd på upp till 8 m (rekommenderad maximal längd 5m). Den har en elektromekanisk stoppbrytare. Drivenheten är intereversibel.
Viktiga egenskaper hos ROX 1000-drivenheten: ROX 1000 är en 230 V-drivenhet som är mycket enkel att installera och har hög dragkraft. Drivenheten har manuell inställning av ändlägen, begränsade anslutningsmöjligheter för extrautrustning och begränsade programmeringsmöjligheter. Det är en drivenhet som passar till exempel för en sommarstuga eller en plats där man inte räknar med att koppla upp den mot ett smart hem, utan snarare söker en arbetshäst som öppnar och stänger. Den har en hastighet och manuell kraftinställning. Den har ingen funktion för delöppning. Den tillverkas som ersättning för äldre drivenheter (NICE ROBO).
Alla tillbehör till drivenheterna NICE ROBO kan användas med NICE ROX-drivenheter.
Om du alltså byter ut en NICE ROBO-drivenhet mot en NICE ROX-drivenhet kan du behålla alla befintliga tillbehör:
- fotoceller
- varningsljus
- nyckelbrytare
- alla fjärrkontroller
En annan fördel är den inbyggda mottagaren, som använder rullande kod men även kan ta emot äldre fjärrkontroller med fast kod. Den fungerar alltså med kodningen FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4) och SMILO (SM2). Den passar alltså bra i situationer där du har ett större antal fjärrkontroller med fast kod.
| Satsen NICE-ROX1000-B innehåller: | ||||
|---|---|---|---|---|
|
1 × | NICE Rox ROX1000-drivenhet | NICE-ROX1000-A | |
|
NICE Rox ROX1000 grindmotor med styrenhet ROA40R10 med inbyggd mottagare och en kapacitet för grindar med en totalvikt på upp till 1000kg och en passagebredd på upp till 8 m (rekommenderad längd högst 5m). |
Detaljer
|
|||
|
1 × | Fjärrkontroll NICE Flo2R-s | NICE-FLO2R-S | |
|
Fjärrkontroll med två knappar för fjärrstyrning av en grind på avstånd. Du kan styra två enheter med den eller ge en enhet två olika kommandon. |
Detaljer
|
|||
|
1 × | Monteringsanvisning |
Ladda ner
|
|
|
Monteringsanvisning med illustrerade kopplingsscheman och instruktioner för programmering och parkoppling av fjärrkontroller. |
||||
Tekniska egenskaper för NICE ROX 1000
| Strömförsörjning | 230 V - 50/60 Hz |
|---|---|
| Effektförbrukning | 350 W |
| Kapslingsklass | IP44 |
| Vikt | 10 kg |
| Hastighet | 8,5 m/min |
| Kraft | 800 N |
| Max. grindvikt | 1000 kg |
| Drifttemperatur | -20°C till +50°C |
| Styrenhet | ROA40R10 |
Manualer och dokument för nedladdning

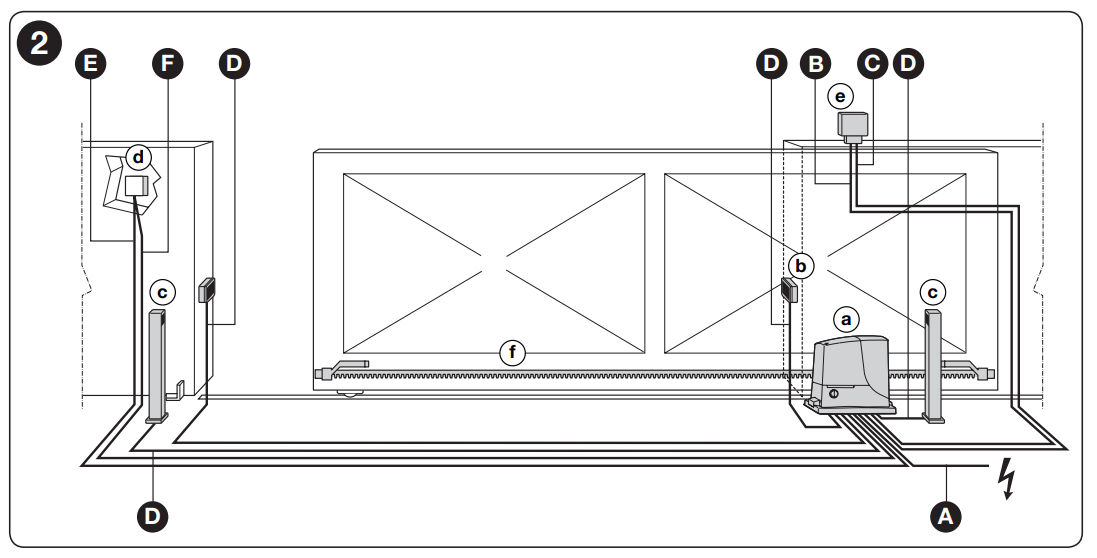

Typer av elkablar
| Anslutning | Kabeltyp | Maximal längd | |
|---|---|---|---|
| A | STRÖMFÖRSÖRJNING | 3 x 1,5 mm² | 30m * |
| B | VARNINGSBLINKLJUS MED ANTENN | 1 kabel: 2 x 1,5 mm² 1 koaxialkabel av typen RG58 |
10m 10m (rekommenderat < 5m) |
| D | FOTOCELLER | 1 kabel: 2 x 0,25 mm² (TX) 1 kabel: 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | NYCKELVÄLJARE | 2 kablar: 2 x 0,5 mm² ** | 20m |
** Om strömförsörjningskabeln är längre än 30 m krävs en kabel med större ledararea, till exempel 3 x 2,5 mm², och en skyddsjord måste finnas nära drivanordningen.
** Två kablar på 2 x 2,5 mm² kan ersättas med en enda kabel på 4 x 0,5 mm²

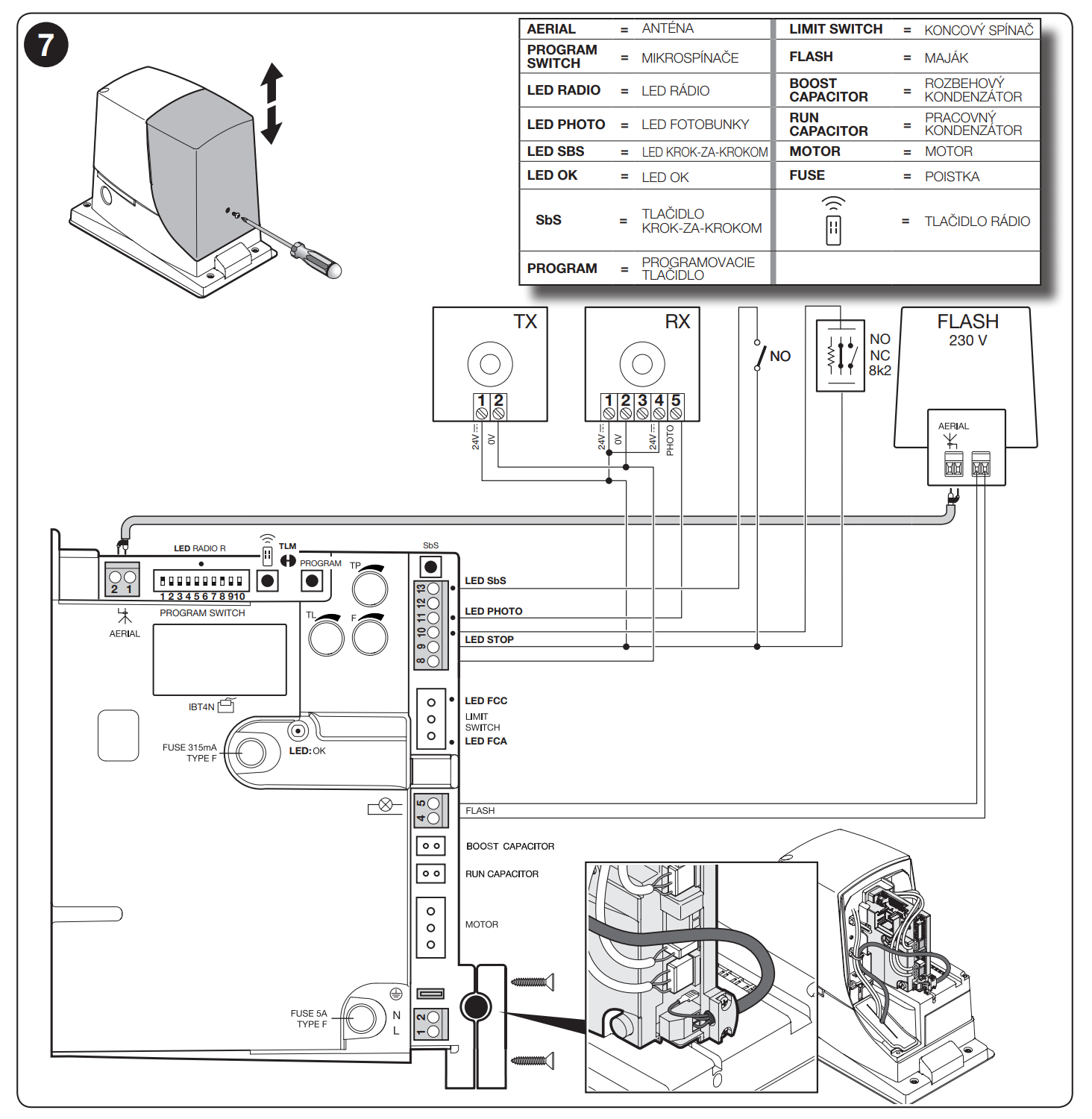

Anslutning till styrenheten
Lägga till eller ta bort enheter
Det går när som helst att lägga till eller ta bort enheter från automationssystemet; olika typer av enheter kan anslutas till STOP-ingången, enligt beskrivningen i följande avsnitt; när ändringarna i den automatiska grindens driftkonfiguration har slutförts måste proceduren för inläsning av enheter upprepas.
STOP-ingång
En ingång som utlöser ett omedelbart stopp av manövern, följt av en kort reversering.
Till ingången kan enheter med utgång med normalt öppen kontakt (NO), normalt sluten kontakt (NC) eller enheter med konstant utgångsresistans på 8,2 kΩ anslutas, till exempel säkerhetslister. Styrenheten identifierar vilken typ av enhet som är ansluten till STOP-ingången under enhetens inläsningsfas.
Om det uppstår en förändring jämfört med det inlästa tillståndet stoppar drivanordningen manövern och utför en kort reversering. Med lämpliga inställningar kan fler än en enhet, även av olika typer, anslutas till STOP-ingången:
- Flera NO-enheter kan parallellkopplas utan begränsning av antalet
- Flera NC-enheter kan seriekopplas utan begränsning av antalet
- Flera enheter med konstant resistans på 8,2 kΩ kan seriekopplas med ett enda slutmotstånd på 8,2 kΩ
- NO och NC kan kombineras genom att de två kontakterna parallellkopplas, men ett motstånd på 8,2 kΩ måste då anslutas till NC-kontakten (på så sätt kan även tre enheter kombineras: NO, NC och 8,2 kΩ)
Om STOP-ingången används för att ansluta enheter med säkerhetsfunktion är det endast enheter med konstant utgångsresistans på 8,2 kΩ som garanterar säkerhetskategori III avseende fel enligt standarden EN 13849-1.
Fotoceller
Gör så här för att lägga till ett par fotoceller: Anslut mottagarnas (RX) strömförsörjning direkt till plintarna 8 och 9.
Hur sändarna ansluts beror på om fotocellerna ska användas med fototestfunktionen aktiverad eller inte.
Fototest är en funktion i styrenheten som ökar säkerhetsenheternas tillförlitlighet och gör det möjligt att uppnå kategori II enligt standarden EN 13849-1 för kombinationen styrenhet och säkerhetsfotoceller.
När en manöver aktiveras kontrolleras de tillhörande säkerhetsenheterna, och manövern startar endast om allt fungerar som det ska.
Om testet ger ett negativt resultat (fotocellen bländas av solen, kortslutning i kablarna osv.) betraktar styrenheten detta som ett fel och manövern utförs inte.
Lägg till ett par fotoceller genom att ansluta dem enligt beskrivningen nedan

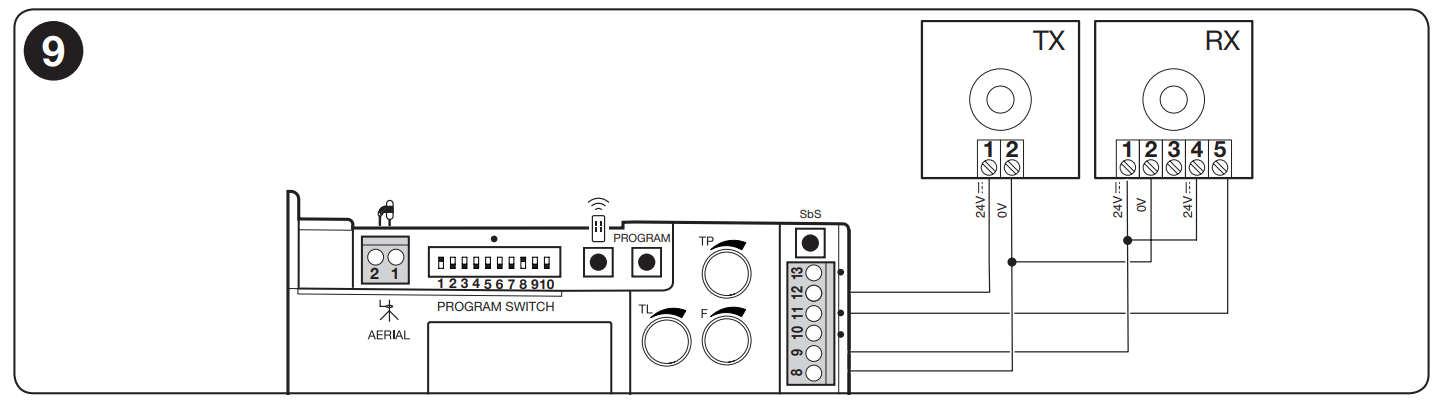

Anslutning utan fototestfunktion:
Anslut mottagarna och sändarna direkt till styrenhetens tillbehörsutgång (plintarna 8 och 9).

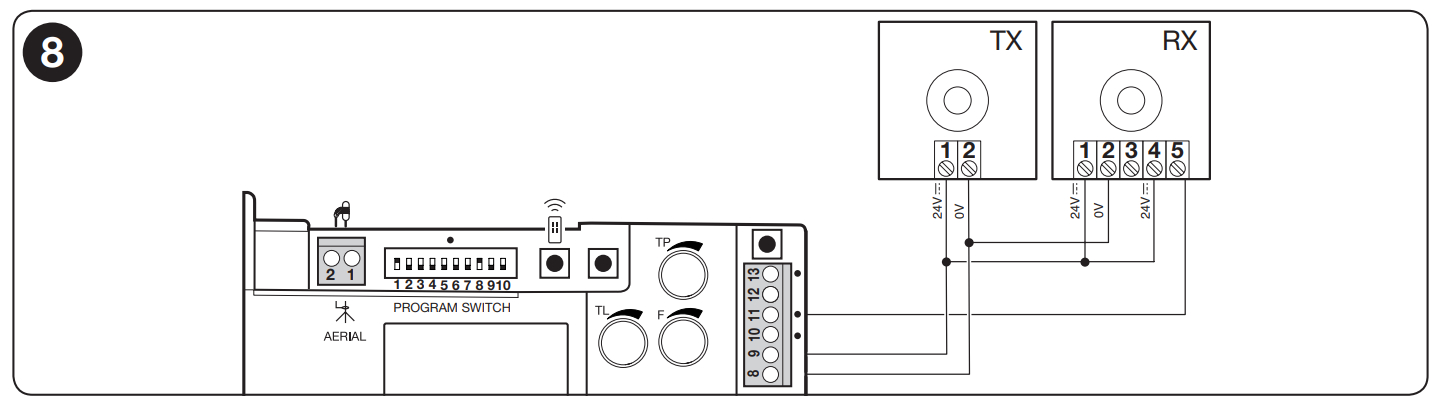

Anslutning med fototestfunktion:
Anslut mottagarna direkt till styrenhetens tillbehörsutgång (plintarna 8 och 9). Fotocellsändarnas strömförsörjning hämtas inte från tillbehörsutgången, utan från fototestutgången mellan plintarna 8 och 12. Den maximala strömförbrukningen från fototestutgången är 100 mA.
För att använda fototestfunktionen måste synkronisering aktiveras enligt anvisningarna i fotocellernas monteringsanvisning.
