Produktbeskrivning NICE OLTRE 1824 – fristående motor för slaggrindar med en grindflygel på 1,8 m/100 kg
NICE OLTRE1824 – doldrivenhet för slaggrind
NICE OLTRE1824 är en fristående elektromekanisk drivenhet för slaggrindar vid bostäder, för ett grindblad på upp till 1,8 m och 100 kg. Motor 24 V DC döljs i grindbladets ihåliga vertikala profil vid dess vridaxel. Den nedre delen förankras i underlaget. Den är icke-reversibel; vid strömavbrott möjliggör den manuell frikoppling med en spak.
För styrning behövs en separat styrenhet NICE MC824L. Motorspänningen 24 V DC innebär inte att styrenheten ansluts till 24 V från elnätet: nätanslutningen är 230 V AC.
När ska man välja OLTRE1824?

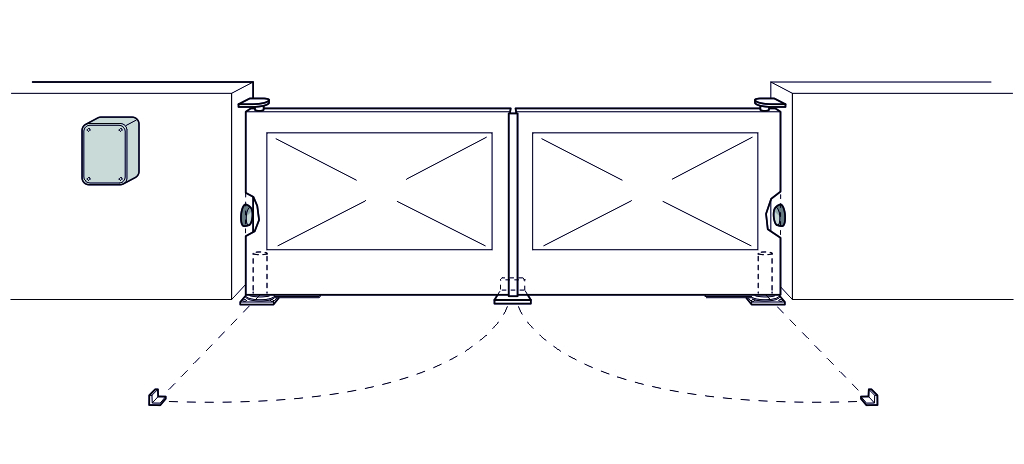

Den passar där man vill behålla slaggrindens rena utseende utan en synlig kolvdrivenhet eller arm. Utrymme för motorn måste förberedas redan i grindbladets konstruktion. Profilen måste ha ett invändigt utrymme för motorn med en diameter på minst 56 mm och infästningen måste göra det möjligt att rikta in den exakt i linje med gångjärnen.
| Ett grindblad | Högst 1,8 m / 100 kg; valet beror även på hur lätt grinden löper, fyllningen och vinden. |
|---|---|
| Öppningshastighet | Cirka 10 s till 90° under nominella förhållanden; start och inbromsning påverkar den totala tiden. |
| Drift | Upp till 60 cykler per timme vid nominellt vridmoment. En cykel består av en öppning och en stängning. |
| Mekaniska ändstopp | Fasta ändstopp för öppning och stängning krävs för korrekt drift och inlärning; de ingår inte i drivenheten. |
Grindbladet ska kunna röras lätt för hand utan att kärva. Använd inte motorns kraft för att kompensera för ett defekt gångjärn eller en felaktigt upphängd grind.
Separat motor och styrenhet
Den här produktsidan gäller en motor OLTRE1824, inte en komplett automatiklösning för hela grinden. En tvåbladig grind kräver två motorer. MC824L styr en eller två OLTRE1824 utan encoder; motorn har två strömledare. Med en motor används utgången M2 och M1 lämnas ledig.
Beteckningarna MC824L och MC824H är inte utbytbara. För OLTRE ska du välja MC824L; samma motorspänning räcker inte för att välja en annan styrenhet. Fotoceller, varningsljus, mottagare och fjärrkontroller väljs utifrån systemkonfigurationen.
Tillbehör till drivenheten
| Komponent | Användning |
|---|---|
| Separat styrenhet | NICE MC824L för en eller två OLTRE1824 utan encoder. |
| BlueBUS-fotoceller | NICE EPMB eller NICE EPSB – smal version. Tvåledaranslutning för ström och kommunikation utan polaritet; efter ändringen ska enheterna läras in. |
| Varningsljus | NICE ELDC för lågspänningsutgången FLASH. Nätanslutet varningsljus ELAC ska inte anslutas till den här utgången. |
| Radiostyrning | NICE OXIBD i SM-uttaget och kompatibla NICE-fjärrkontroller. Fjärrkontrollens typ och kodning måste vara kompatibla med mottagaren. |

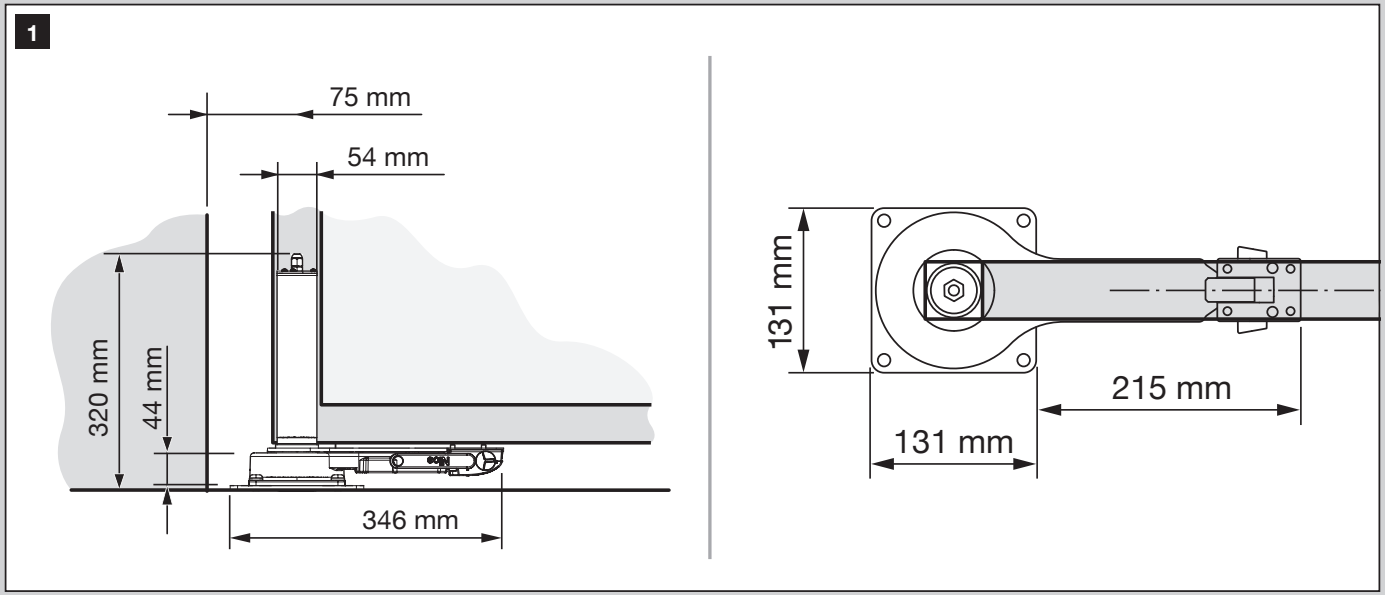

Mått och axelns läge
Motorns cylindriska del har en ytterdiameter på 54 mm. Räkna med invändigt spel och gångjärnens placering när profilen förbereds; rörets yttermått räcker inte i sig.

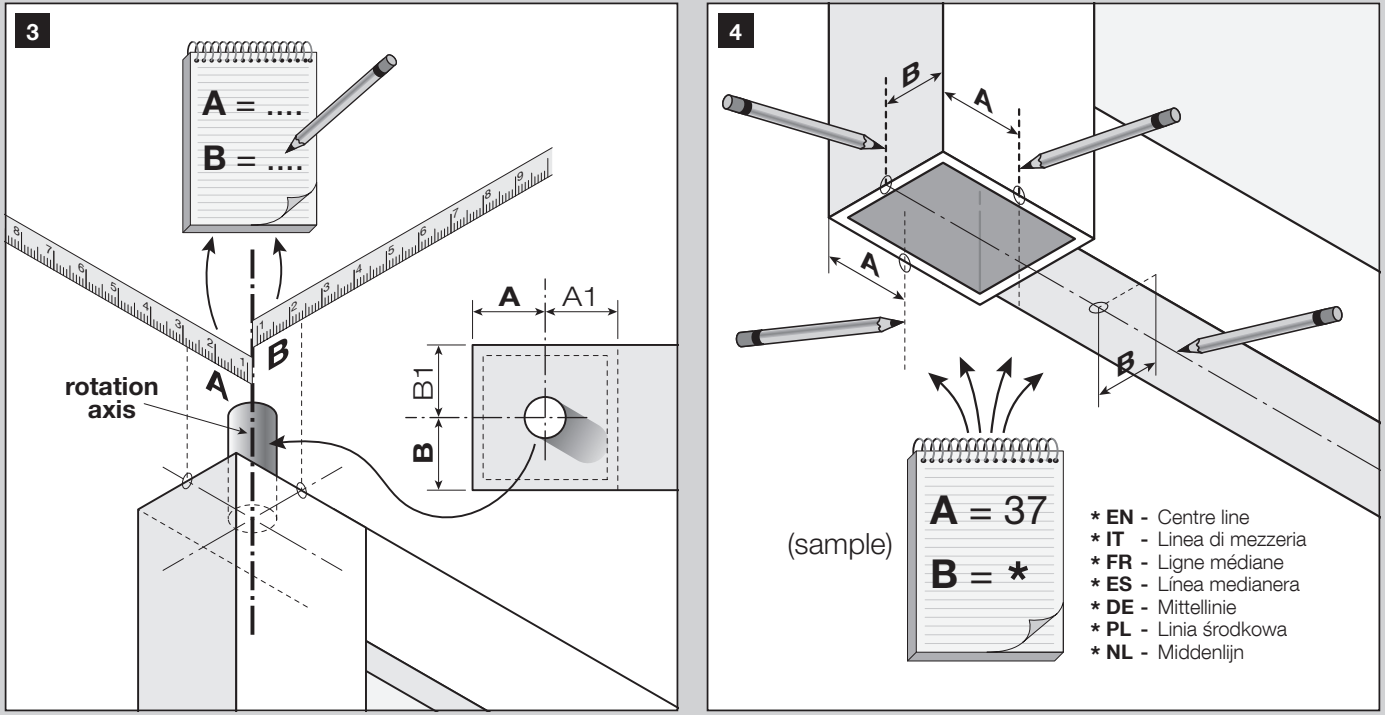

Avstånden A, A1, B och B1 måste vara minst 31 mm. Mät från vridaxeln till profilens motsvarande innerväggar enligt bilden. Monteringsplattans och motorns läge bestäms utifrån gångjärnens faktiska axel, inte genom att uppskatta profilens mittpunkt.
Montering av drivenheten i grindbladet
Låt en behörig tekniker utföra monteringen och den elektriska anslutningen. Koppla bort nätströmmen och eventuell reservkraft före arbetet. Säkra grindbladet så att det inte kan falla eller röra sig av sig självt.
- Kontrollera att grinden är stabil, löper lätt och att gångjärnen har en gemensam axel. Förbered fasta ändstopp för öppning och stängning.

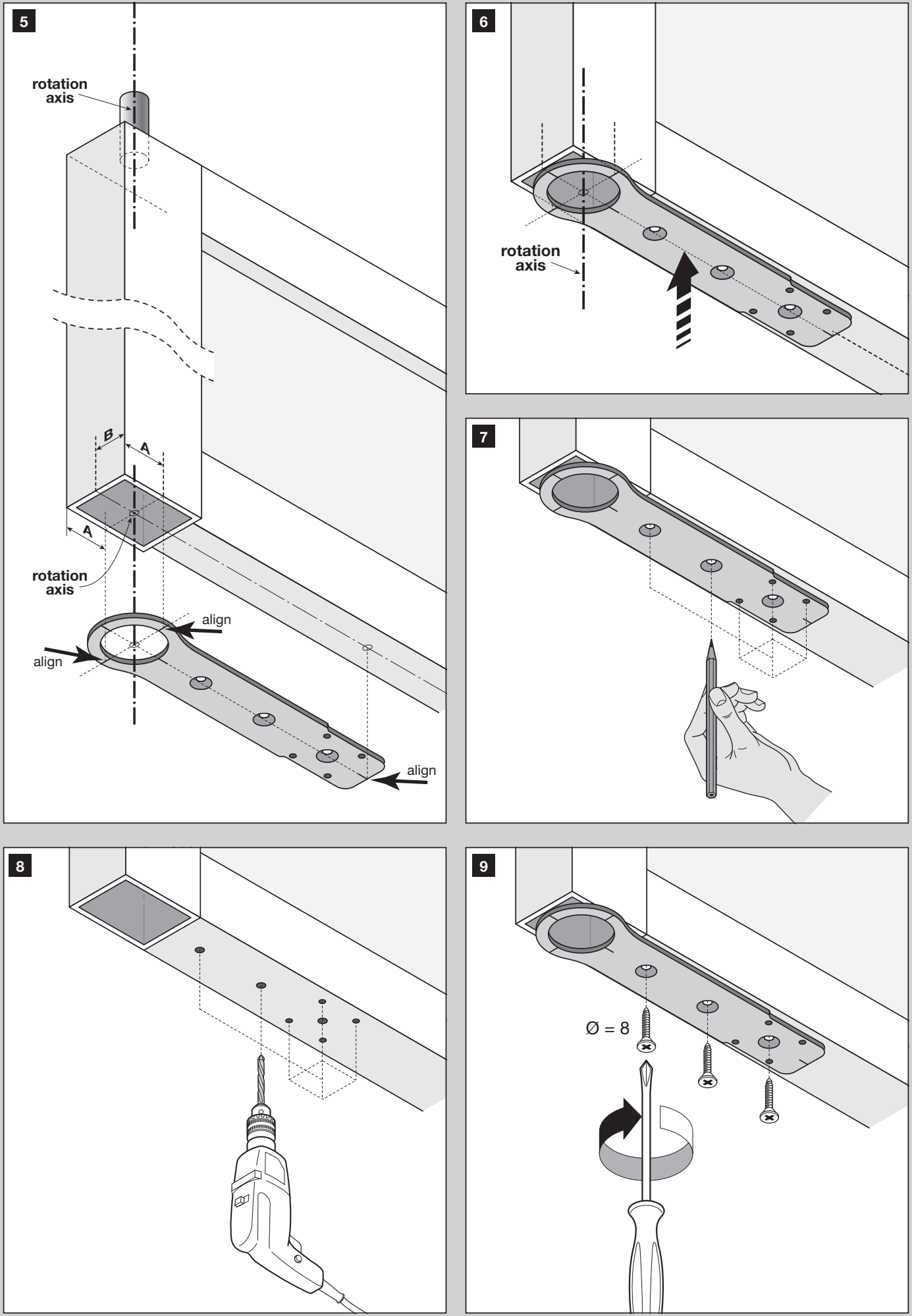

- Mät axelns läge i profilen och överför det till monteringsmallen. Rikta in plattan mot axeln enligt bilderna 5–7.
- Borra fästhålen enligt mallen; på bild 8 visas hål med Ø 8 mm. Montera plattan utan att vrida den.

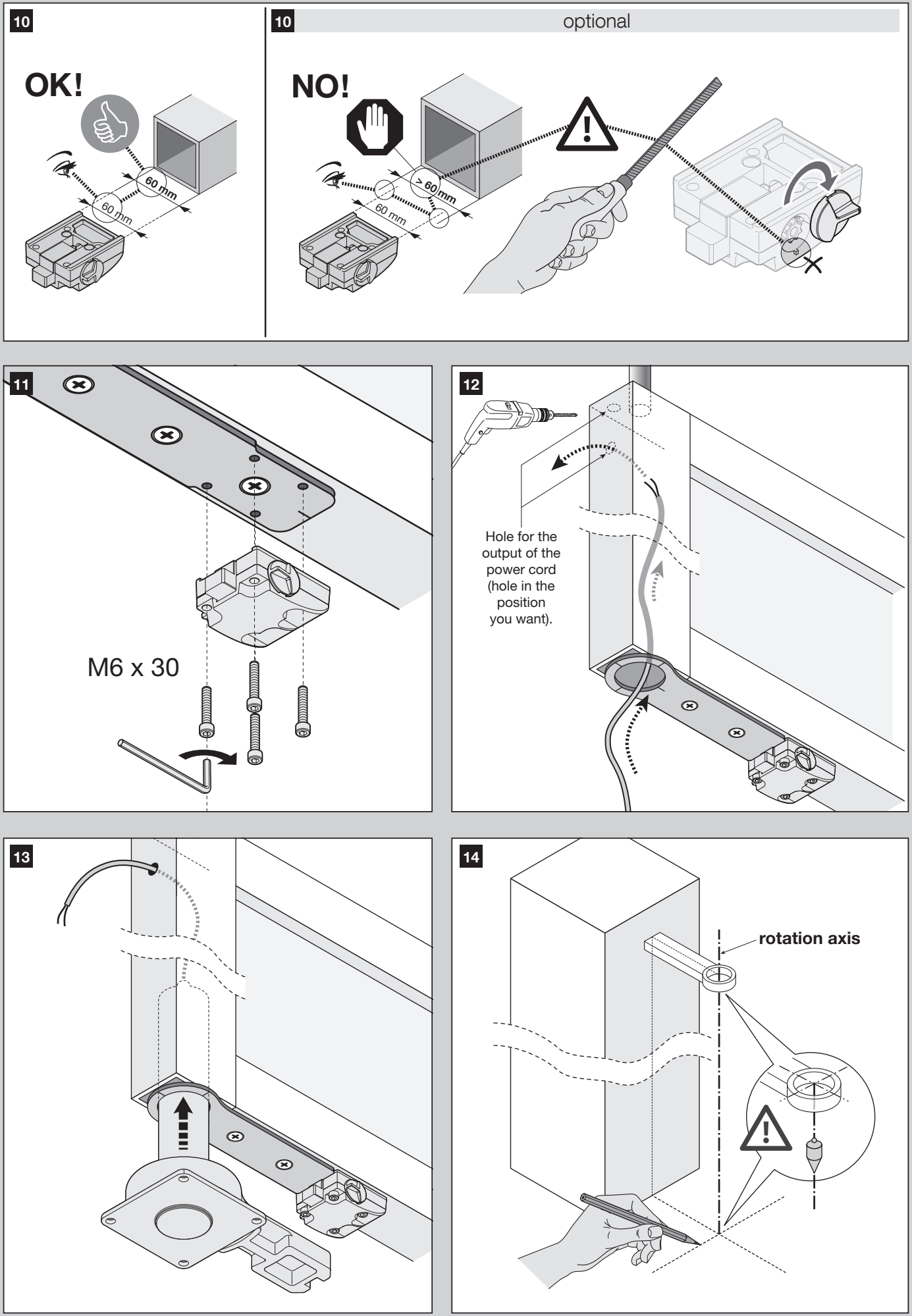

- Förbered kabelgenomföringen och motordelen enligt bilderna 10–14. Slå inte på växeln med en hammare. Använd infästning M6 × 30 enligt ritningen.

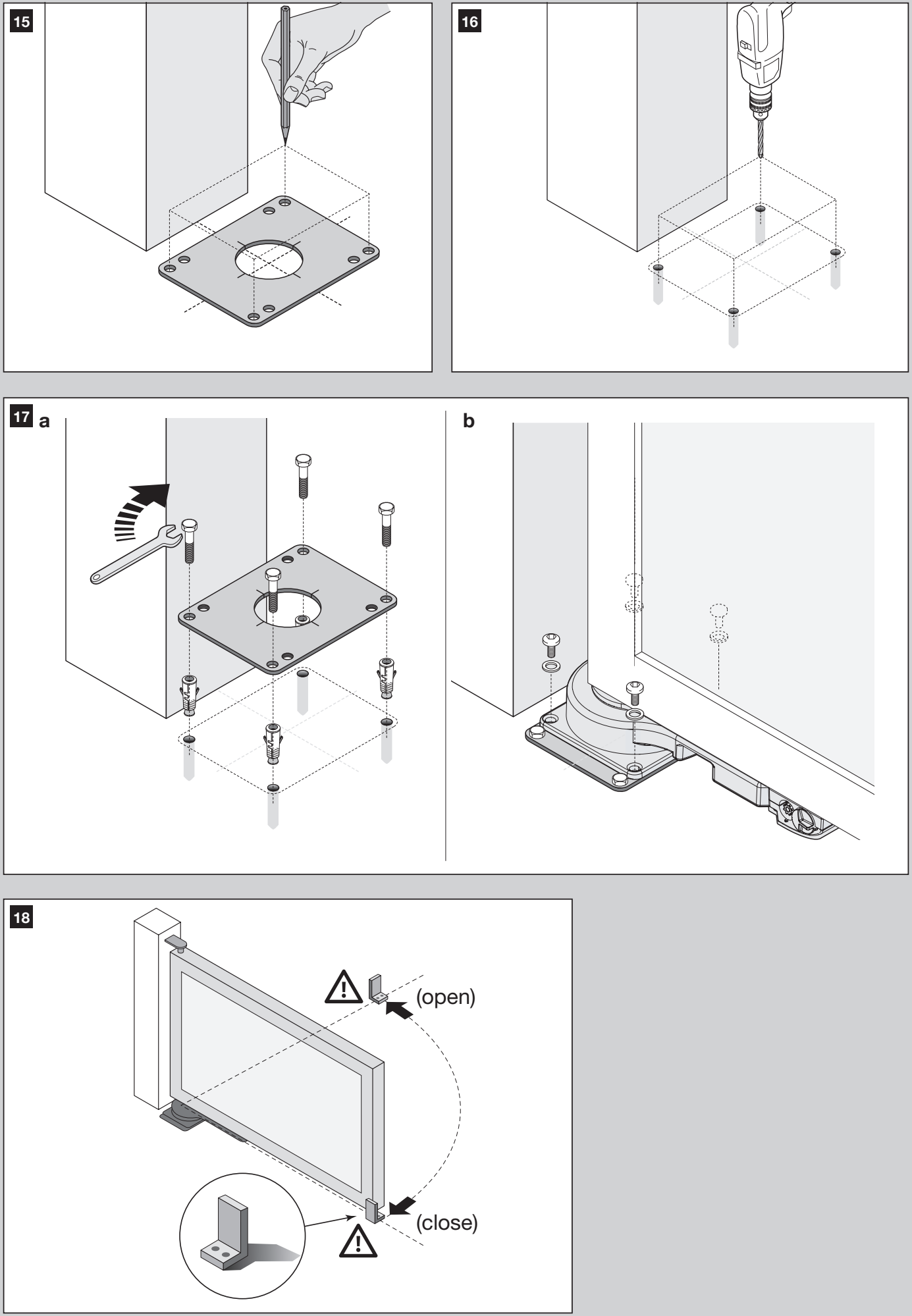

- För in motorn i profilen, anslut den till monteringsplattan och överför den nedre basens exakta läge till underlaget. Borra och förankra den enligt bilderna 15–17.
- Prova den upplåsta grindflygeln manuellt genom hela rörelseområdet. Kontrollera inriktningen, kabeln och att grinden rör sig fritt ända fram till båda ändstoppen.

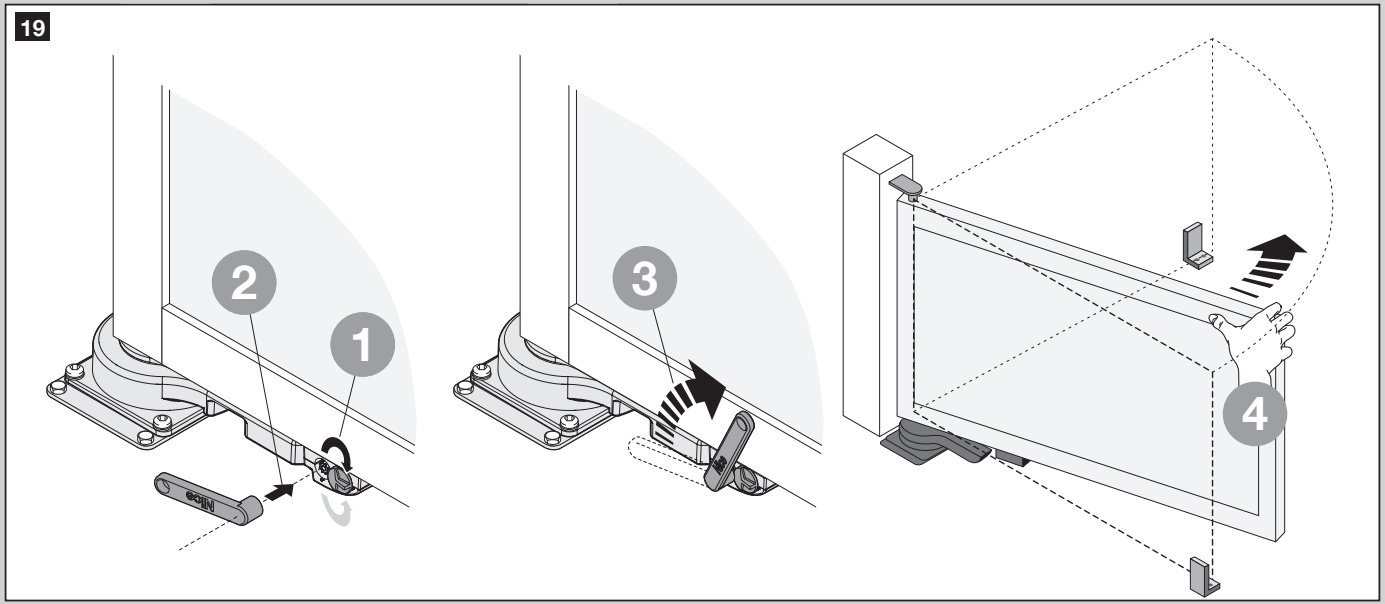

Manuell upplåsning och återlåsning
Koppla först bort strömförsörjningen och håll fast grindflygeln, särskilt när det blåser. Upplåsningen används för att flytta grinden manuellt vid strömavbrott eller fel.
- Vrid låsets skyddslock 180° från den åtkomliga sidan.
- För in upplåsningsspaken och vrid den 180° medurs.
- Ta ut spaken, stäng locket och flytta grindflygeln för hand.

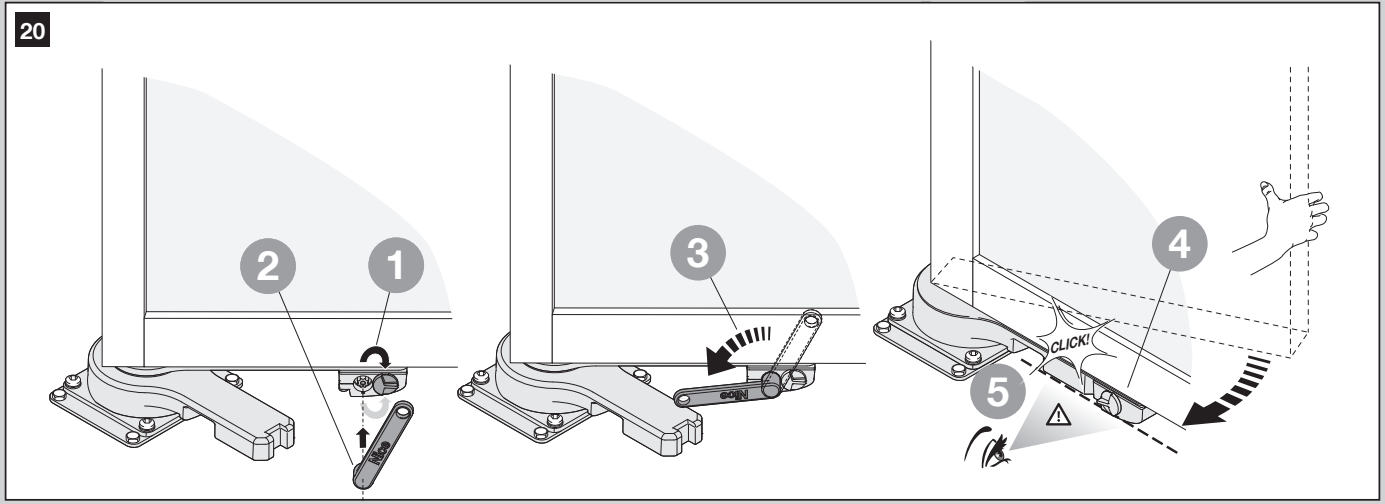

För att låsa igen öppnar du locket, för in spaken och vrider den 180° moturs. Ta ut spaken, stäng locket och flytta grindflygeln något tills drevet hakar i hörbart. Återställ först därefter strömförsörjningen och kontrollera rörelsen.
Kabeldragning för MC824L och OLTRE
| Ledning | Kabel / längd |
|---|---|
| Nätanslutning till MC824L | 3 × 1,5 mm², högst 30 m; en längre matningsledning måste dimensioneras separat av en tekniker. |
| OLTRE1824-motor | Medföljande 3 m tvåledarkabel; för motorledningen till MC824L används 2 × 1,5 mm², högst 10 m. |
| BlueBUS | 2 × 0,5 mm² upp till 20 m; över 20 m, högst 40 m med 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², högst 20 m. |
| Nyckelbrytare | 2 kablar på 2 × 0,5 mm² eller 1 kabel på 4 × 0,5 mm², högst 50 m. |
| Antenn | Koaxialkabel RG58, högst 20 m; rekommenderad längd under 5 m. |
Förlängning av motorkabeln ska placeras i en skyddad kopplingsdosa som inte ingår i drivenheten. Kablar och kabelgenomföringar måste vara avsedda för utomhusbruk. Förhindra att vatten tränger in genom rör och når elektroniken.
Anslutning av MC824L

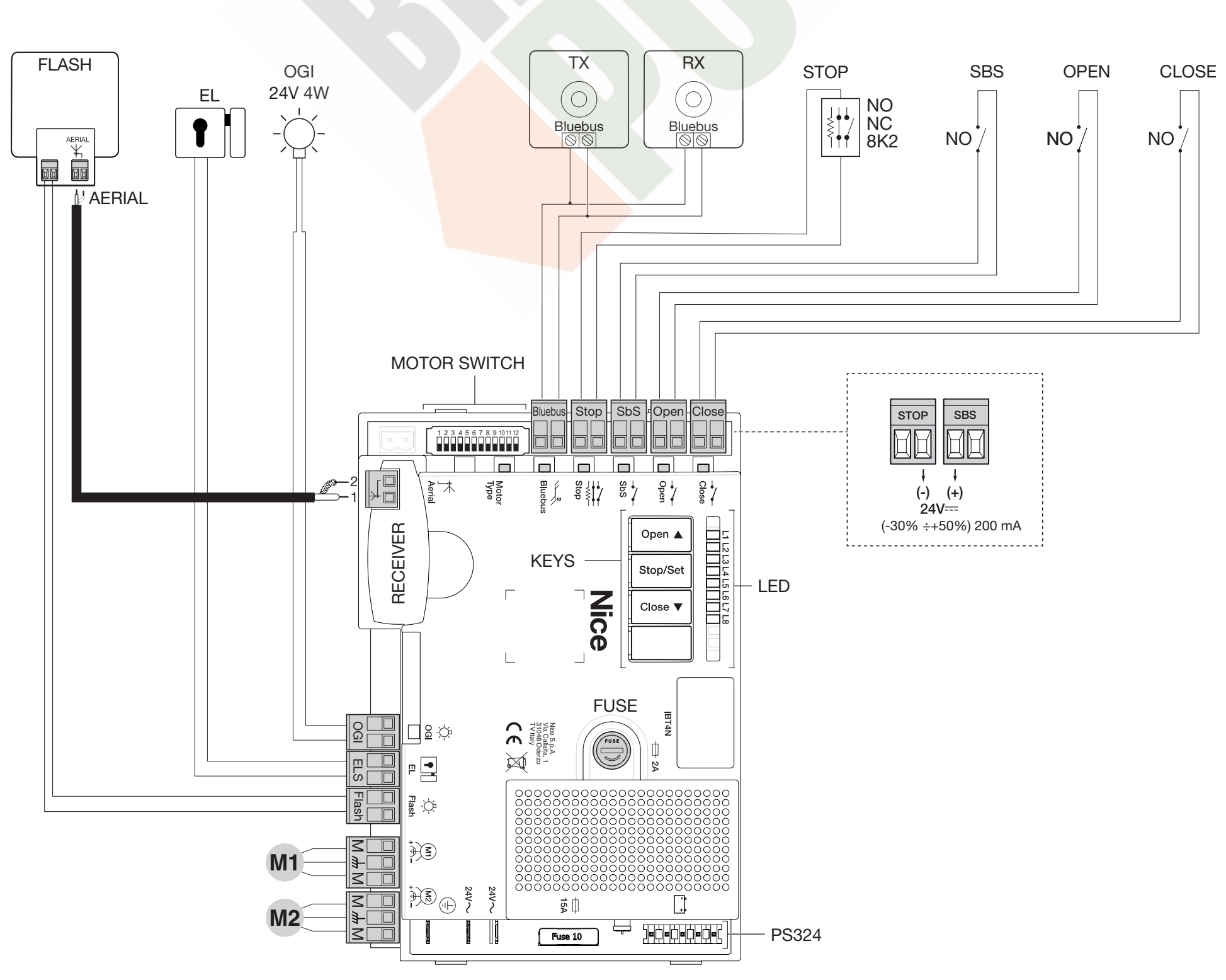

Följande kopplingsschema gäller för MC824L med en 12-läges motorväljare och åtta lysdioder L1–L8. OLTRE-motorn ansluts med blå och brun ledare till motorutgång M1 eller M2; aldrig direkt till 230 V. Motorledningarnas polaritet avgör rotationsriktningen och kontrolleras under inlärningen.
| Plint / enhet | Anslutning och polaritet |
|---|---|
| M1 / M2 | 24 V DC-motor. Vid en motor används endast M2; vid två motorer öppnar M2 först och M1 stänger först. ENC-ingångarna används inte på MC824L. |
| BlueBUS | Fotoceller EPMB / EPSB parallellt med två ledare. Ingen polaritet +/−. |
| STOP | Potentialfri säkerhetsingång NO, NC eller motstånd 8,2 kΩ beroende på enhet. Typen identifieras under inlärningen; kontakten har ingen polaritet. |
| SbS / OPEN / CLOSE | Potentialfria NO-kontakter. SbS stegvis manövrering, OPEN öppning, CLOSE stängning. Anslut inte extern spänning till ingången. |
| Hjälpströmförsörjning | Höger STOP-kontakt = minus (−), vänster SbS-kontakt = plus (+) enligt detaljbilden i schemat. 24 V DC −30/+50 %, totalt högst 200 mA. Övriga kontakter används för respektive ingång. |
| FLASH | Lågspänningsvarningsljus, utgång för 12 V-lampa på upp till 21 W; lämplig NICE ELDC. Följ märkningen på den anslutna enheten; dra inte slutsatser om +/− utifrån ledarens färg. |
| ELS | Elektriskt lås 12 V AC, högst 15 VA; växelströmsutgången har ingen +/−-polaritet. |
| OGI | Indikering av öppen grind, 24 V DC, högst 4 W. Funktionen beror på inställningen; förväxla den inte med FLASH. |
| Antenn | Koaxialkabel: mittledaren och skärmen ansluts till de märkta kontakterna; det är inte en matningsanslutning för +/−. |
BlueBUS-fotoceller
Fotocellernas sändare TX och mottagare RX EPMB eller EPSB anslut parallellt till BlueBUS utan polaritet. Ställ in samma adress på ett par med byglar; nästa par måste ha en annan adress enligt sin funktion. Grundadress PHOTO skyddar vid stängning. På MC824L används PHOTO 3 inte. Upprepa inlärningen och säkerhetskontrollen efter att du lagt till, tagit bort eller ändrat en adress.
Första start och inlärning
Flytta först grindflyglarna för hand till ungefär halva rörelsebanan och lås drevet. Kontrollera att ändstoppen sitter stadigt och att anslutningarna är korrekta innan du slår på strömmen.
- Motorväljare: med strömmen frånkopplad ställer du in för OLTRE1824 DIP 9 ON, övriga 1–8 och 10–12 OFF. Ställ in före inlärning av positionerna.
- Första kontroll: Efter påslagning ska BlueBUS blinka ungefär en gång per sekund, fotocellernas lysdioder ska blinka och varningsljuset ska vara släckt.
- Inlärning av enheter: håll in OPEN + STOP/SET. Släpp knapparna när L1 och L2 börjar blinka snabbt, efter ungefär 3 sekunder. Vänta; STOP ska lysa och L1/L2 ska slockna. Detta steg ska utföras även om inga enheter är anslutna.
- Automatisk inlärning av positionerna: håll in STOP/SET + CLOSE och släpp när L3/L4 blinkar snabbt, efter cirka 5 s. Vid två motorer följer långsam stängning av M1, långsam stängning av M2, långsam öppning av M2 och M1 samt snabb stängning av båda. Vid en motor på M2 identifierar styrenheten automatiskt en enmotorskonfiguration och lär bara in dess grindblad; den första rörelsen måste vara stängning.
- Om riktningen är fel eller M2-bladet stängs först på en tvåbladig grind, avbryt inlärningen med knappen OPEN eller CLOSE. Koppla bort både nätströmmen och reservbatteriet innan du kopplar om ledningarna. Vid två motorer med fel ordningsföljd byter du plats på utgångarna M1/M2; vid fel riktning byter du plats på de två ledningarna till den aktuella motorn. Den enda motorn ska sitta kvar på M2. OLTRE har inga encoderledningar.
- När inlärningen har slutförts slocknar L3/L4. Om inlärningen avbryts av en fotocell eller STOP och L1 blinkar, åtgärda orsaken och upprepa inlärningen.
Teknikern kontrollerar sedan funktionen ända fram till ändlägena, fotocellernas och säkerhetslisternas reaktioner och mäter kollisionskrafterna. Grinden lämnas över först efter ett godkänt test av hela anläggningen.
MC824L-inställningar
Automatisk stängning, stängning efter fotocell, stängning efter återställd strömförsörjning, standby, ELS-utgångens funktion, förvarning med blinkljus, ändring av CLOSE till partiell öppning och underhållsindikering är funktioner på första nivån L1–L8. Läs av aktuell status på lysdioderna; standbyinställningen och tidpunkten då programmeringen avslutas kan variera beroende på styrenhetens utförande.
På kretskortet med åtta lysdioder håller du STOP/SET intryckt tills L1 blinkar, väljer funktionen med OPEN/CLOSE och växlar den med ett kort tryck på STOP/SET. Korta blinkningar betyder OFF, långa blinkningar ON. Vänta tills programmeringen avslutas automatiskt.
| Parameter på andra nivån | Vad den ställer in |
|---|---|
| L1 – paus | Tiden före automatisk stängning. |
| L2 – sekvensstyrning | Ordningen på reaktionerna på SbS-kommandot och sekvensstyrning via radio. |
| L3 – hastighet | Motorernas rörelsehastighet. |
| L4 – avlastning efter stängning | Avlastning av motorerna när stängt läge har nåtts. |
| L5 – kraft | Kraftnivå; inställningen verifieras genom säkerhetsmätning. |
| L6 – partiell öppning | Öppningssträcka för gångtrafik, inklusive separat öppning av M2-bladet. |
| L7 – serviceintervall | Antal manövrer före underhållsvarning. |
| L8 – felminne | Resultaten från de senaste åtta manövrerna. |
När du ändrar en parameter på andra nivån håller du STOP/SET intryckt efter att ha valt dess lysdiod; efter cirka 3 s tänds lysdioden för det aktuella värdet. Håll fortfarande STOP/SET intryckt och välj värdet med OPEN/CLOSE. När du släpper knappen väntar du tills programmeringen avslutas. De specifika värdena måste motsvara utförandet av den installerade MC824L-enheten. För grundläggande anslutning och driftsättning finns snabbguiden till MC824L; kontrollera parameterområdenas fullständiga omfattning i manualen som medföljer styrenheten. Efter att kraften har ändrats måste säkerhetsmätningen göras om.
Fjärrkontroller
Fjärrkontrollen programmeras i den installerade radiomottagaren, inte i motorn. I SM-uttaget kan till exempel OXIBDanslutas; använd en NICE-fjärrkontroll med motsvarande frekvens och kodning. Tillvägagångssättet för parkoppling och radering beror på den specifika mottagaren.
Vid användning av OXIBD ansluter du den externa antennen direkt till mottagaren, till de märkta kontakterna för koaxialkabelns mittledare och skärm. Använd inte antennklämman på styrenhetens kretskort i stället för dessa kontakter. Koppla bort strömförsörjningen innan du sätter i mottagaren eller ändrar anslutningen.
När grinden inte rör sig
| Symptom | Vad du ska kontrollera |
|---|---|
| Motorn driver inte efter frikoppling | Kontrollera att växeln har spärrats igen och hakats i efter manuell förflyttning. |
| L1 + L2 blinkar | De anslutna enheterna måste läras in. Kontrollera även BlueBUS och STOP. |
| L3 + L4 blinkar | Lägena måste läras in efter att väljaren och ändlägena har ställts in korrekt. |
| STOP lyser inte efter inlärningen | Kontrollera säkerhetskretsen; koppla inte förbi den med en bygling. |
| Fel riktning eller ordningsföljd | Stoppa rörelsen, koppla bort strömförsörjningen och åtgärda motoranslutningarna enligt proceduren för första driftsättning. |
| Fjärrkontrollen fungerar inte, men knappen på styrenheten gör det | Fjärrkontrollens batteri, programmering och mottagarens kompatibilitet. |
| Upprepade stopp eller rörelse bakåt | Avlägsna först hindret och kontrollera att grinden kan manövreras för hand. Kraftinställningen ersätter inte mekanisk reparation. |
Vid återkommande fel noterar du antalet blinkningar från varningslampan och lysdiodernas status och kontaktar service. Diagnostik och radering av minnet styrs av den installerade MC824L-enheten; proceduren för MC824H gäller inte automatiskt för OLTRE.
Användning och underhåll
Håll personer utanför grindbladets rörelseområde när grinden är i rörelse. Fjärrkontroller ska hållas utom räckhåll för barn. Avbryt automatisk drift vid ovanliga ljud, lösa fästen eller fel på säkerhetsanordningar.
Fackmannakontroll minst var 6:e månad omfattar fästen, korrosion, gångjärn, ändlägen, kablage, frikoppling och ett upprepat säkerhetstest. Koppla bort både nätströmmen och batteriet före service. Användaren kan hålla grindområdet rent och fotocellernas optik fri från smuts utan att demontera drivsystemet.
Tekniska data för OLTRE1824
| Motorströmförsörjning | 24 V DC |
|---|---|
| Nominell/maximal strömförbrukning | 1 A / 2,9 A |
| Nominell/maximal effektförbrukning | 25 W / 70 W |
| Nominellt/maximalt vridmoment | 60 Nm / 150 Nm |
| Rotationshastighet | 1,5 varv/min |
| Arbetsvinkel | 0–120° (±10°); det specifika rörelseområdet bestäms av konstruktion och montering. |
| Antal cykler | Upp till 60/h vid nominellt vridmoment |
| Motorns kapslingsklass | IP67 |
| Drifttemperatur | −20 till +50 °C |
| Motorns vikt | 5,5 kg |
| Mått | Enligt måttritningen ovan; den cylindriska motordelen har en diameter på Ø 54 mm. |
Användningsexempel
