Produktbeskrivning NICE Naked Sliding NKSL400 – frilagd drivning för skjutgrindar upp till 6 m/400 kg (A)
NICE NAKED NKSL400 – doldrivenhet inbyggd i stolpen
NICE NKSL400 är en kompakt elektromekanisk drivenhet för skjutgrindar upp till 6 m och 400 kg, avsedd att byggas in direkt i en ihålig stolpe. Den levereras utan yttre kåpor och med en inbyggd styrenhet NKA3R10. Själva motorn drivs med 24 V DC, hela enheten ansluts till elnätet med 230 V AC.
Den är icke-backdrivande, har invändiga justerbara gränslägesbrytare och positionsövervakning med absolutgivare. Inga gränslägesutlösare behöver monteras på kuggstången. Grinden behöver dock fortfarande fasta mekaniska ändstopp för att förhindra att den kör för långt.
När ska man välja NKSL400?
Välj NAKED om du vill dölja motorn i stolpkonstruktionen och har plats för att montera in den, täcka öppningen och utföra service senare. Både grindbladets vikt och längd är viktiga, liksom rörelsemotstånd, antal cykler och körbanans skick.
| Grindbladets längd | Max. antal cykler/tim | Max. antal i följd |
|---|---|---|
| Upp till 4 m | 35 | 14 |
| Över 4 till 6 m | 23 | 11 |
| Vikt | Andel av angivet antal cykler | Högsta rekommenderade hastighet |
|---|---|---|
| Upp till 200 kg | 100 % | V6 – extremt snabbt |
| Över 200 till 400 kg | 50 % | V5 – mycket snabbt |
Exempel: för en grind på 5 m / 350 kg blir maxantalet 11 cykler per timme och 5 i följd, med en hastighet på högst V5. En cykel består av en öppning och en stängning. Vid höga temperaturer kan begränsaren tillåta färre rörelser.
Räkna med minst 50 % kraftreserv vid valet: motståndet vid start ska vara mindre än hälften av den maximala kraften och vid rörelse mindre än hälften av den nominella kraften. För den här motorn innebär det ungefär under 200 N vid start och under 100 N under drift. Det gäller rörelsemotståndet, inte grindens vikt i kilogram.
Vad ingår i drivenheten och vad behöver kompletteras
NKSL400 består av en motor med ett kugghjul M4, 15 tänder och en inbyggd NKA3R10. Yttre stolpe, täckplåtar för öppningar, kuggstång och säkerhetstillbehör väljs utifrån grinden. Välj mottagare och fjärrkontroller efter den specifika leveransen.
Enheten stöder automatisk stängning och stängning efter fotocell, separata OPEN/CLOSE-ingångar och stegvis styrning samt justerbar partiell öppning, kraft och hastighet. Temperaturgivaren anpassar kraftstyrningen efter kylan. Manuell frikoppling fungerar även vid strömavbrott. Två motgående grindar kan synkroniseras i Master/Slave-läge.
NKSL400 har ett särskilt sätt att byggas in och att justera de invändiga gränslägesbrytarna.
Tillbehör till drivenheten
| Komponent | Användning |
|---|---|
| BlueBUS-fotoceller | NICE EPMB eller NICE EPSB – smal version. Tvåtrådig strömförsörjning och kommunikation utan polaritet; efter ändringar ska enheterna läras in på nytt. |
| Varningslampa | NICE ELDC för lågspänningsutgången FLASH. Nätanslutna ELAC-varningslampor ska inte anslutas till den här utgången. |
| Radiofjärrstyrning | NICE OXIBD i SM-uttaget och kompatibla NICE-fjärrkontroller. Fjärrkontrollens typ och kodning måste stämma med mottagaren. |
| Kuggstång | Kuggstång i nylon M4 med metallförstärkning. Grindens vikt får inte vila på kugghjulet. |
| Fjärrfrikoppling | NICE KIO tillsammans med vajern NICE KA1, 6 m. Se till att frikopplingen är åtkomlig även när grinden är stängd. |
| Reservkraft vid strömavbrott | NICE PS124 är ett tillval. Antalet nödmanövrer beror på grinden samt batteriets laddning och skick. |

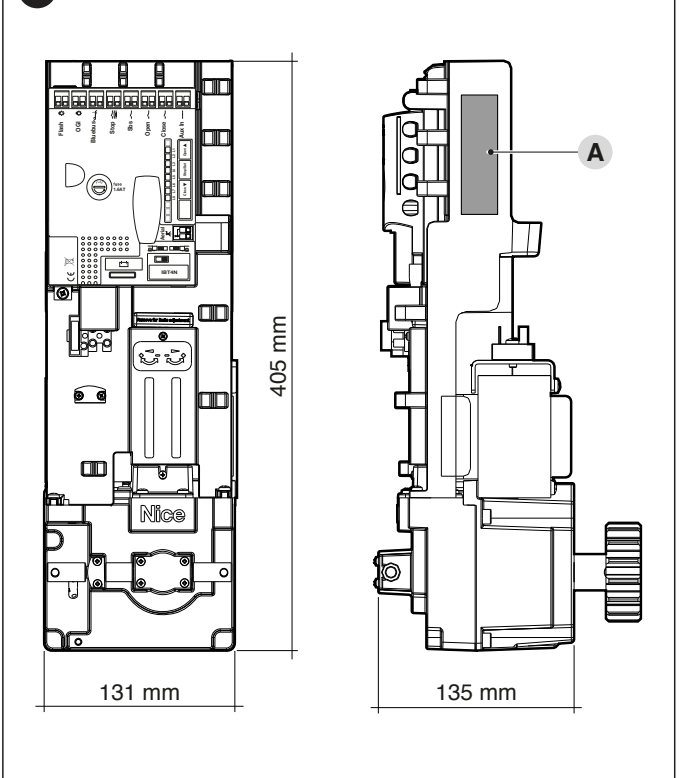

Drivenhetens mått och nödvändigt invändigt utrymme
Motorns mått är 131 × 135 × 405 mm. Stolpen måste ha en fri invändig öppning på minst 140 × 140 mm. Som exempel kan man använda profil 150 × 150 × 4 mm; kontrollera det faktiska invändiga utrymmet, svetsarna och monteringsspelet före tillverkningen. Se även ritningen över urtaget i stolpen.

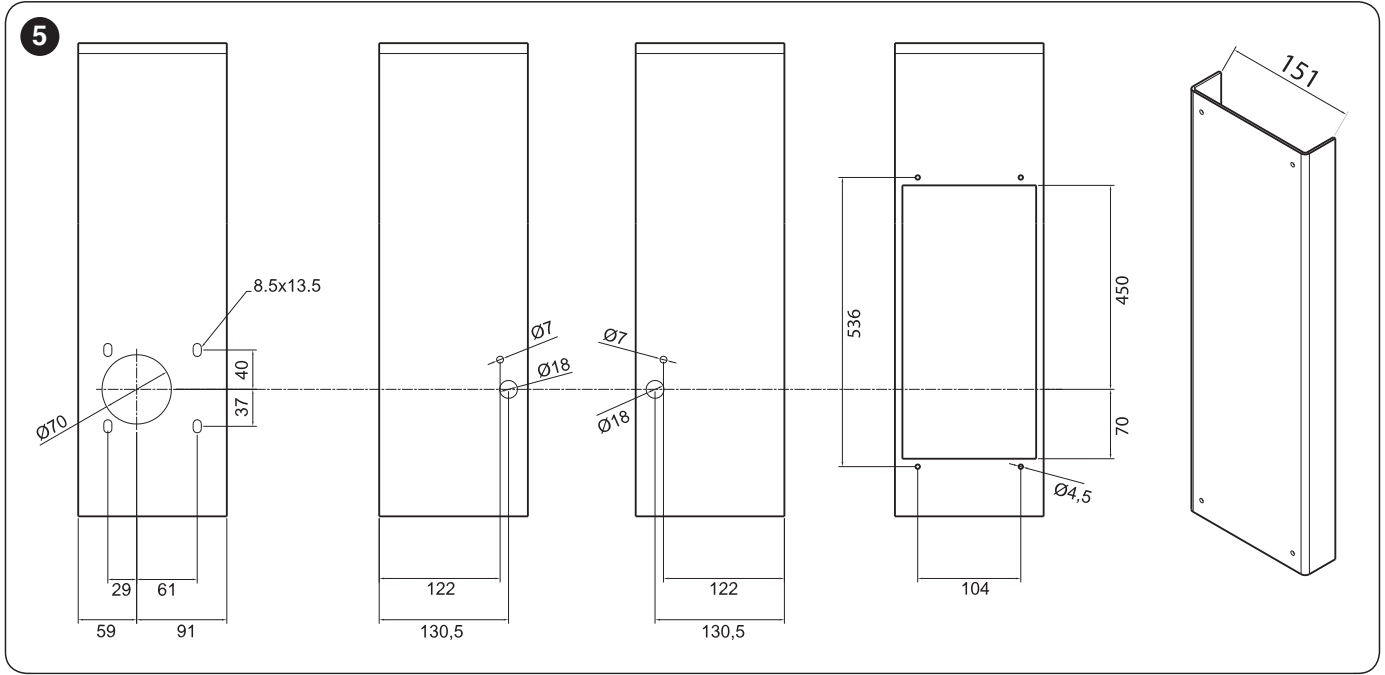

Ritning över urtaget i stolpen
På framsidan finns ett hål Ø 70 mm för kugghjulet och fästhålen. På baksidan behövs en rektangulär serviceöppning på 520 × 134 mm. Gör sidohålen utifrån vilken sida som valts för frikopplingen. Hämta måtten för alla hål från ritningen.
Det rekommenderade bockade skyddets invändiga mått är 151 mm. Förslut stolpens ovansida så att vatten inte tränger in; täck den bakre serviceöppningen. Stolpen och grinden ska anslutas till skyddsjord. IP44-klassningen gäller endast för en korrekt färdigmonterad enhet motor + stolpe.
Montering och kuggstång
Montering, nätanslutning och tester ska utföras av en behörig tekniker. Koppla från nätströmmen och batteriet före arbete. Grinden ska kunna föras lätt för hand längs hela rörelsebanan och får varken spåra ur eller röra sig av sig själv.
- Montera stabila ändstopp för öppning och stängning och kontrollera stolpens konstruktion. Ställ den frikopplade grindflygeln ungefär mitt på rörelsebanan.
- Montera frikopplingsskyddet med skruv och bricka. Om du behöver stödja motorn när den sätts på plats, använd de två medföljande hjälpskruvarna D i stolpens nedre spår enligt bilden.

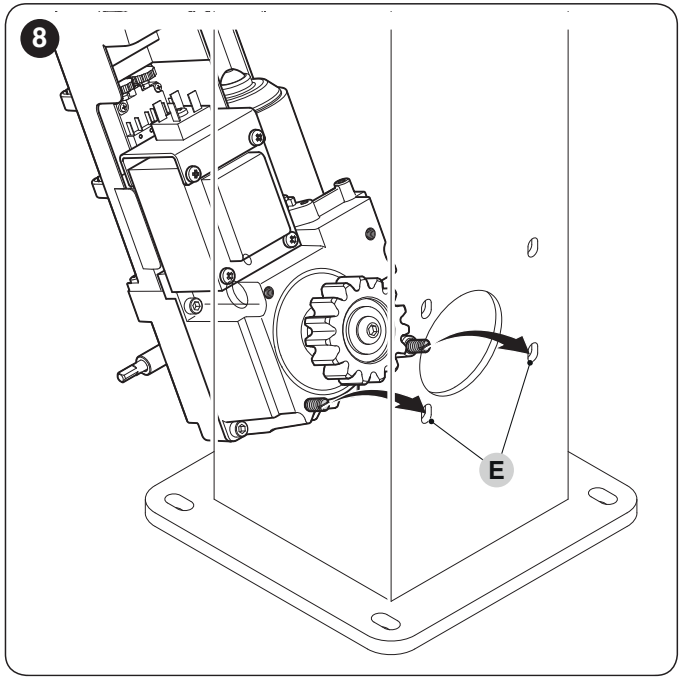

- För in motorn genom den bakre öppningen, placera den och fäst den med de två övre M8-skruvarna (F). Ta sedan bort hjälpskruvarna D och montera först därefter de två nedre M8-skruvarna (G).

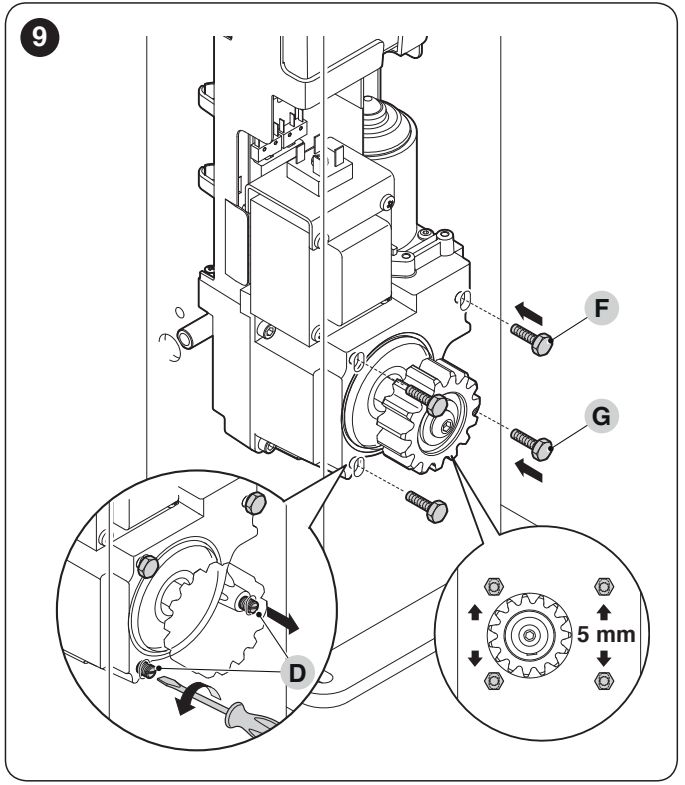

- Motorns höjd kan finjusteras med 5 mm. Anpassa frikopplingens trekantstapp till stolpens bredd, kontrollera passformen med nyckeln och lås den med en mutter mot tappens plana sida enligt ritningen.
- Vid montering av en ny kuggstång ska grinden öppnas minst 50 cm från stängt ändläge. Rikta in kuggstången mot kugghjulet och fäst den på grindflygeln.

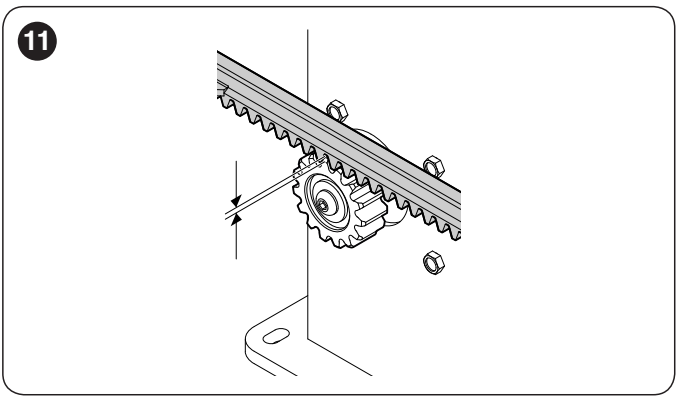

- Behåll ett spel på 1–2 mm mellan kuggstångens och kugghjulets kuggar längs hela rörelsebanan. Grindens vikt får inte belasta kugghjulet.
- Öppna och stäng den frikopplade grinden helt för hand. Kuggstångens och kugghjulets inbördes förskjutning får vara högst 5 mm; spelet mellan kuggarna ska samtidigt vara 1–2 mm längs hela rörelsebanan.

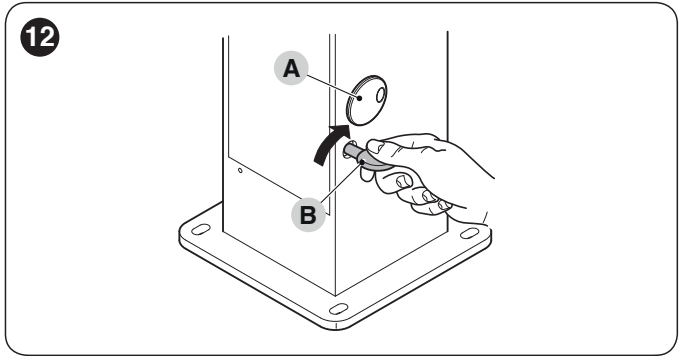

Manuell frikoppling
Stoppa grinden och koppla från strömmen innan frikoppling. Håll fast grindflygeln så att den inte rör sig oavsiktligt. Skjut undan låsskyddet, sätt i nyckeln och vrid den 90° medurs. Därefter kan grinden flyttas för hand.
Efter manuell förflyttning ska frikopplingen återställas i låst läge och växelns ingrepp kontrolleras före ett automatiskt kommando. Åtkomst kan förberedas från båda sidor av stolpen eller ordnas på distans med Åtkomst kan förberedas från båda sidor av stolpen eller ordnas på distans med KIO och KA1.
Förberedelse av elkablar
| Ledning | Kabel / längd |
|---|---|
| Nät 230 V AC | 3 × 1,5 mm² upp till 30 m; vid längre matning 3 × 2,5 mm² och skyddsjord enligt teknikerns projektering. |
| FLASH | 2 × 0,5 mm², högst 20 m. |
| BlueBUS | 2 × 1,5 mm², högst 30 m. Bedöm längre ledningar separat. |
| Antenn | Koaxialkabel RG58, högst 20 m; rekommenderad längd under 5 m. |
| Nyckelbrytare | 2 × 2 × 0,5 mm² eller 1 × 4 × 0,5 mm², högst 50 m. |
| Säkerhetslister | 2 × 0,5 mm² upp till 30 m; använd lämplig överföring eller flexibel kabeldragning för en rörlig list. |
Dra fram matningskablarna med extra längd och säkra dem mot dragbelastning. Vatten eller kondens får inte tränga genom skyddsröret in i elektroniken. Nät- och lågspänningsledningar ska installeras enligt elprojekteringen.

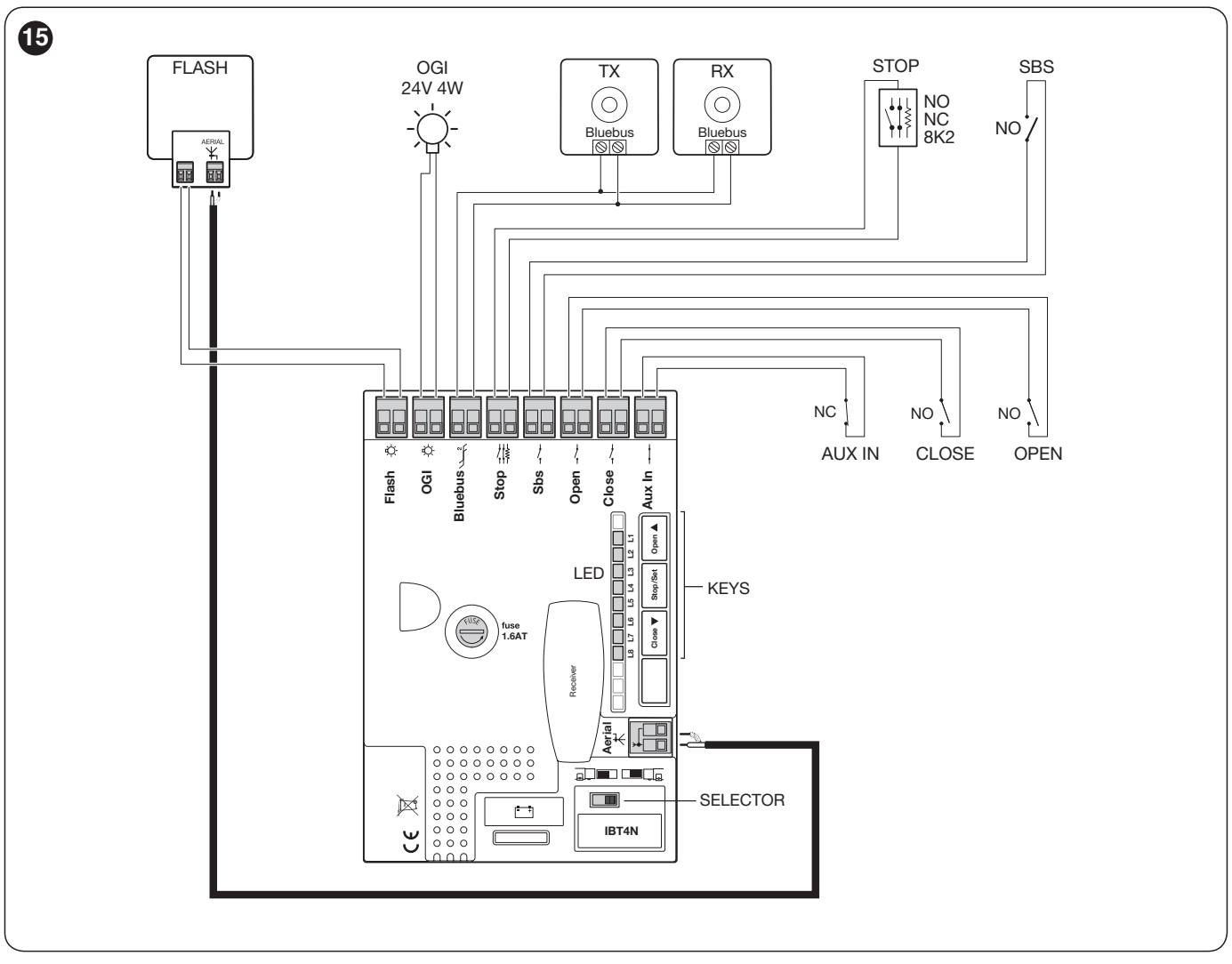

Kopplingsschema för NKA3R10 och tillbehörens polaritet
Nedanstående anslutningar och inställningar gäller ett kretskort med märkningarna BlueBUS, STOP, SbS, OPEN, CLOSE och AUX_IN, åtta lysdioder L1–L8 och tre knappar. Jämför märkningen på plintarna med den egna manualen om kortet är äldre. Den extra ingången AUX_IN kan inte läggas till genom att bygla till en annan plint.
| Plint | Funktion och polaritet |
|---|---|
| FLASH | För högst två ELDC-varningsljus eller högst två 12 V / 21 W-glödlampor. Använd inte nätspänningsmodellen ELAC. Följ märkningen på det anslutna varningsljuset. |
| OGI | Programmerbar utgång, 24 V DC −30/+50 %, högst 4 W. Funktionen ställs in via L4 på andra nivån; fabriksinställningen aktiveras av radioutgång 3. |
| BlueBUS | Kompatibla enheter parallellkopplas till två ledare, utan polaritet +/−. Högst 15 BlueBUS-enheter. |
| STOP | Inlärd ingång NO, NC eller 8,2 kΩ. En förändring från det inlärda tillståndet stoppar rörelsen och reverserar kortvarigt. Själva kontakten har ingen polaritet. |
| SbS / OPEN / CLOSE | Potentialfri NO-kontakt: stegvis manövrering / öppning / stängning. CLOSE kan ändras till partiell öppning. |
| AUX_IN | Potentialfri NC-kontakt, fabriksinställd funktion: STOP. Funktionen kan ändras med programmeraren Oview. |

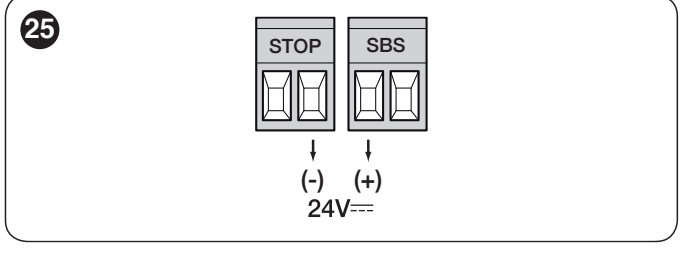

| Tillbehörsmatning | Höger STOP-kontakt = −, vänster SbS-kontakt = + enligt detaljen nedan. 24 V DC −30/+50 %, högst 100 mA för alla enheter som matas på detta sätt tillsammans. |
| Antenn | Koaxialkabel: ledaren till signalen och skärmen till motsvarande kontakt. Detta är inte matningens +/−. |
| SM-mottagare / IBT4N | Uttag för radiomottagare / BusT4-gränssnitt för Oview. Sätt i när strömmen är frånkopplad. |
Förväxla inte hjälpmatningens kontakter med kontaktparet för själva styrsignalen. Anslut ingen extern spänning till ingångarna. För en resistiv säkerhetslist ska anslutning och terminering med 8,2 kΩ utföras enligt listens anvisningar.
Fotoceller och säkerhetsanordningar
NICE EPMB och NICE EPSB är BlueBUS-fotoceller med två ledare. Anslut både TX och RX parallellt till BlueBUS utan hänsyn till polariteten. Samma par ska ha samma byglingar; olika par ska tilldelas olika adresser.
| Adress | Reaktion/användning |
|---|---|
| PHOTO / PHOTO II | Yttre par på cirka 50 / 100 cm höjd; stoppar och vänder rörelsen vid stängning. |
| PHOTO 1 / PHOTO 1 II | Inre par på cirka 50 / 100 cm höjd; stoppar och vänder rörelsen vid stängning. |
| PHOTO 2 / PHOTO 2 II | Skydd vid öppning; placering efter det område som ska skyddas. |
| PHOTO 3 | Par som täcker hela automationssystemet. Vid kombination med PHOTO II ska TX/RX placeras i förhållande till varandra enligt fotocellernas anvisningar. |
Fotoceller och säkerhetslister ska placeras så att riskerna för den aktuella grinden täcks, inklusive området bakom grinden när den är öppen. Efter varje ändring av anslutning eller adressering ska enhetsinlärningen göras om och funktionsprov utföras.
Gränslägesbrytare och första idrifttagning
- Mekanisk inställning: motorn ska vara monterad vid grinden, ungefär mitt på rörelsebanan. Öppna och stäng grinden helt när den är frikopplad; detta förinställer de interna gränslägesbrytarna. För den tillbaka till mitten och koppla in växeln.
- Riktning: Ställ in väljaren för öppningsriktningen – vänster eller höger – med strömmen frånkopplad. När strömmen slås på ska BlueBUS blinka en gång per sekund, TX/RX-lysdioderna blinka och FLASH/OGI vara släckta.
- Enhetsinlärning: håll samtidigt in OPEN + STOP/SET. Släpp när L1/L2 blinkar snabbt, efter cirka 3 s. Vänta tills inlärningen är klar; STOP ska lysa och L1/L2 ska slockna.
- Inlärning av rörelsesträckan: håll samtidigt in CLOSE + STOP/SET och släpp när grinden börjar röra sig, efter cirka 3 s. Den första rörelsen måste vara öppning. Om grinden stängs, tryck på STOP/SET, koppla från strömmen, korrigera riktningsväljaren och gör om inlärningen.
- Låt grinden öppnas helt fram till gränslägesbrytaren och därefter stängas helt. Avbryt inte rörelsen; kontrollera anslutningarna och säkerhetsanordningarna om ett fel uppstår.

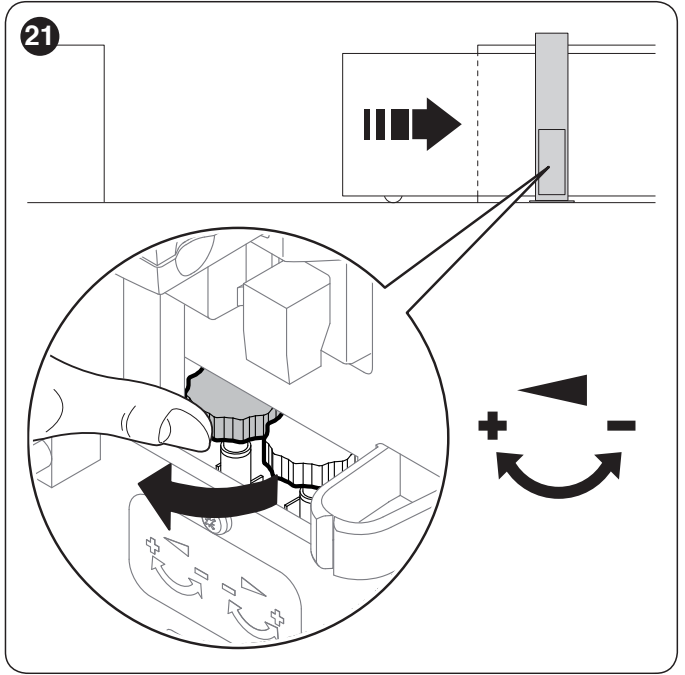

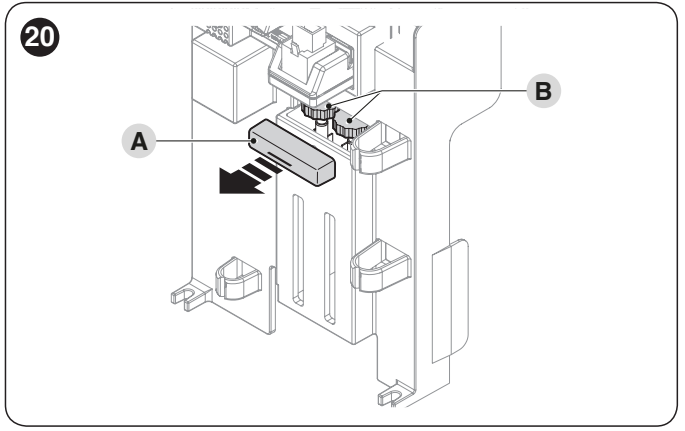

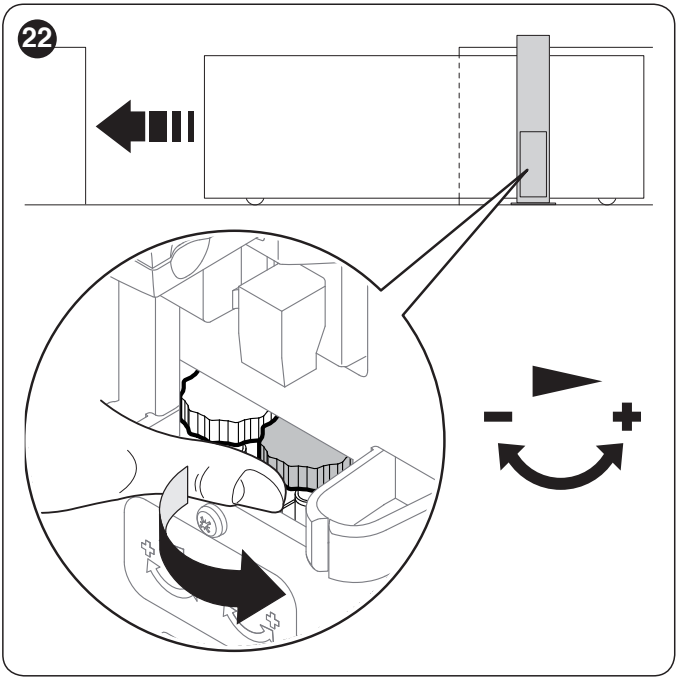

Finjustering av ändlägen
Teknikern tar bort kåpan över de två justeringsvreden. Välj vredet med pilen för aktuellt ändläge och justera i små steg. Ett halvt varv motsvarar cirka 3 cm grindrörelse. Efter justeringen ger du ett nytt kommando i den riktningen och kontrollerar att grinden stannar.
Vid provkörningen ska grinden sakta in före ändläget och stanna cirka 2–3 cm före det fasta mekaniska stoppet. Kontrollera kuggstångens spel, fästenas stabilitet och att fotoceller och säkerhetslister fungerar; mät även stötkrafterna. Anläggningen får tas i drift först efter provning av hela systemet.
Inställningar på nivå 1 – aktivera/inaktivera
Följande inställningar gäller NKA3R10-kortet med knapparna OPEN, STOP/SET, CLOSE och lysdioderna L1–L8. Alla funktioner på nivå 1 är fabriksinställda på OFF.
- Håll STOP/SET intryckt tills L1 börjar blinka.
- Välj funktionslysdiod med OPEN/CLOSE.
- Ändra läget med ett kort tryck på STOP/SET: kort blinkning = OFF, lång blinkning = ON.
- Efter 10 s utan knapptryck sparas inställningen och programmeringen avslutas.
| Lysdiod | Funktion | När den är aktiverad |
|---|---|---|
| L1 | Automatisk stängning | Efter öppning räknas den inställda paustiden ned; grundinställning 30 s. |
| L2 | Stäng efter fotocell | När fotocellen frigörs stängs grinden efter 5 s. När L1 är avstängd öppnas grinden först helt; när L1 är aktiverad kan öppningen avslutas när ljusstrålen frigörs. STOP avbryter funktionen. |
| L3 | Stäng alltid | När strömmen återkommer stängs en öppen grind efter 5 s förvarning med blinkljuset. |
| L4 | Standby | Efter 1 min utan rörelse stängs BlueBUS och lysdioderna av, förutom BlueBUS som blinkar långsamt. Ett kommando återupptar driften. |
| L5 | Full kraft | Den mjuka accelerationen hoppas över och grinden startar med full kraft. |
| L6 | Förvarning med blinkljus | Blinkljuset börjar blinka 3 s före rörelsen. |
| L7 | CLOSE som partiell öppning | Ändrar funktionen för den trådbundna CLOSE-ingången. |
| L8 | Slav | Den andra motorn för synkroniserade grindblad som rör sig i motsatta riktningar. |
Inställningar på nivå 2
Håll STOP/SET intryckt tills L1 blinkar och välj parameter med OPEN/CLOSE. Håll STOP/SET intryckt igen; efter cirka 3 s visas det aktuella värdet. Håll STOP/SET intryckt och välj önskat värde med OPEN/CLOSE. Släpp sedan STOP/SET. Värdet sparas efter 10 s utan aktivitet. Värden i fetstil är fabriksinställningar.
| Parameter | Värden L1–L8 |
|---|---|
| L1 – paus | L1: 5 s; L2: 15 s; L3: 30 s; L4: 45 s; L5: 60 s; L6: 80 s; L7: 120 s; L8: 180 s. |
| L2 – stegning | L1: öppna–stopp–stäng–stopp; L2: öppna–stopp–stäng–öppna; L3: öppna–stäng–öppna–stäng; L4: bostadsläge; L5: bostadsläge 2 (kommando över 2 s = STOPP); L6: stegning 2 (kommando under 2 s = delöppning); L7: håll in kommandot; L8: halvautomatisk öppning/stängning genom att hålla in kommandot. |
| L3 – hastighet | L1: mycket långsamt; L2: långsamt; L3: medelhastighet; L4: snabbt; L5: mycket snabbt; L6: extremt snabbt; L7: öppning snabbt/stängning långsamt; L8: öppning extremt snabbt/stängning snabbt. |
| L4 – OGI-utgång | L1: indikatorlampa för öppen grind; L2: aktiv vid stängning; L3: aktiv vid öppning; L4: radioutgång 2; L5: radioutgång 3; L6: radioutgång 4; L7: servicelampa; L8: elslutbleck. Spänningen är fortsatt 24 V DC −30/+50 %, max. 4 W. |
| L5 – kraft | L1: extremt lätt; L2: mycket lätt; L3: lätt; L4: medel; L5: medeltung; L6: tung; L7: mycket tung; L8: extremt tung grind. Värdet måste verifieras genom kraftmätning. |
| L6 – delöppning | L1: 0,5 m; L2: 1 m; L3: 1,5 m; L4: 2 m; L5: 2,5 m; L6: 3 m; L7: 3,4 m; L8: 4 m. |
| L7 – serviceintervall | L1: automatiskt efter belastning; L2: 1 000; L3: 2 000; L4: 4 000; L5: 7 000; L6: 10 000; L7: 15 000; L8: 20 000 manövrer. |
| L8 – senaste fel | L1: senaste manövern; L2–L8: successivt äldre manövrer. Används för att läsa av historiken. |
Kraftinställningen kompenserar inte för kärvande skenor eller hinder. Efter en ändring av kraft eller hastighet ska säkerheten kontrolleras på nytt och slagkrafterna mätas. Respektera den övre hastighetsgränsen V5 för grindar över 200 kg.
Mottagare och fjärrkontroller
Enheten har en SM-kontakt för mottagare, till exempel NICE OXIBD. Vid standardtilldelning innebär utgång 1 stegning, 2 delöppning, 3 öppning och 4 stängning. Fjärrkontroller av modellerna Era One, Era Inti eller andra NICE väljs efter kompatibilitet med den installerade mottagaren; mottagarens egen manual beskriver hur fjärrkontroller programmeras och raderas.
På OXIBD ansluts den externa antennen direkt till mottagaren, till anslutningarna för koaxialkabelns mittledare och skärm. Antennklämman på kretskortet i schemat med den äldre mottagaren ersätter inte denna anslutning. Sätt i mottagaren och anslut antennen när strömmen är frånkopplad.

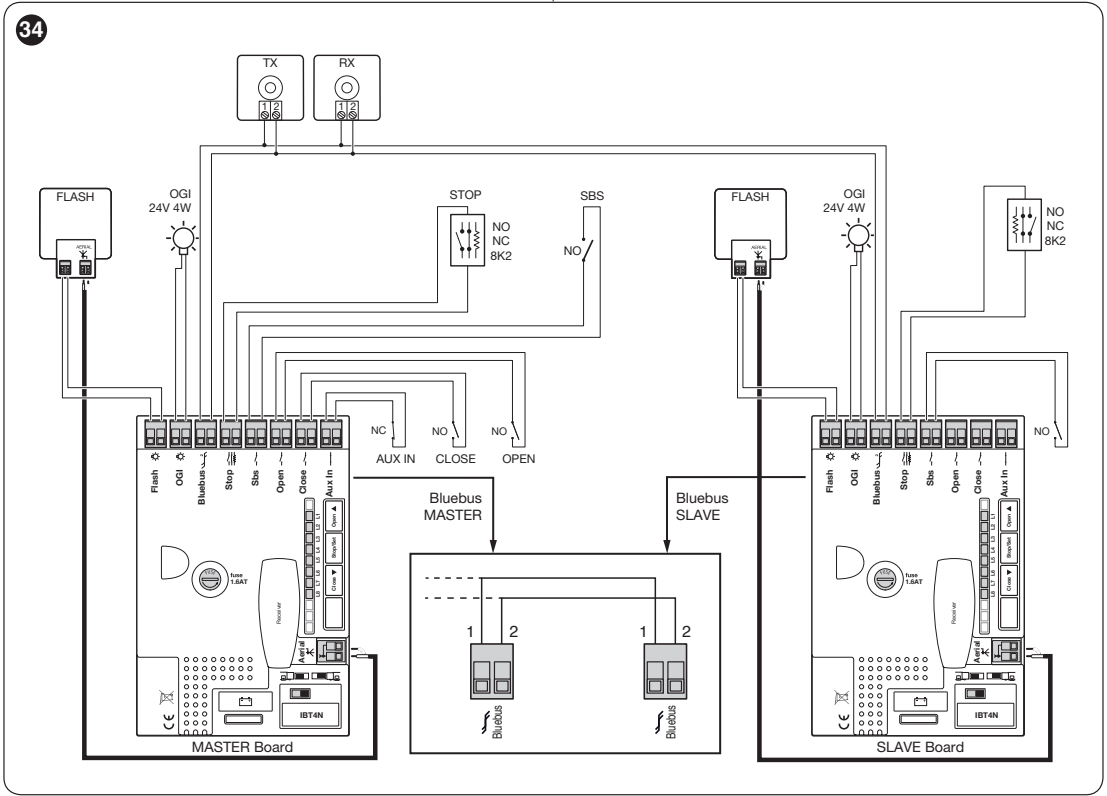

Två motgående grindblad – Master/Slave
Varje grindblad behöver en egen NKSL400. Den ena motorn förblir Master; på den andra aktiveras L8 Slave. BlueBUS-anslutningen mellan motorerna måste följa kontakt 1 Master → 1 Slave och 2 Master → 2 Slave enligt originaldetaljen. Dessa nummer anger kontaktordningen; de är inte universella +/−-markeringar. BlueBUS-fotoceller kräver fortfarande ingen polaritet.
- Montera och anslut motorerna medan strömmen är frånkopplad och ställ in motsatta öppningsriktningar.
- Anslut mottagaren samt gemensamma styr- och säkerhetsenheter till Master enligt schemat. Slave kan ha egna FLASH-, OGI-, STOP- och SbS-ingångar som endast styr dess eget grindblad.
- Slå på L8 ON på Slave efter att strömmen har anslutits. Lär först in enheterna på Slave och därefter på Master.
- Starta inlärningen av båda grindbladens längd på Master. Testa varje säkerhetsenhet och den gemensamma funktionen.
OPEN, CLOSE och AUX_IN används inte på Slave. Vid reservkraft behöver varje motor ett eget batteri. Egna inställningar för kraft och indikering på Slave kan skilja sig åt.
Feldiagnostik med blinkande varningsljus
Vid fel räknar du de korta blinkningarna: serien upprepas efter en paus på cirka 1 s. Normal blinkning under rörelse är ungefär 0,5 s på/0,5 s av.
| Antal | Betydelse och kontroll |
|---|---|
| 1 | BlueBUS: enheterna stämmer inte överens med det inlärda tillståndet. Kontrollera kabeln, adresserna och eventuella ändringar i konfigurationen. |
| 2 | Fotocell utlöst: hinder, smuts eller felaktig inriktning. |
| 3 | Kraftbegränsare: hinder eller ökad friktion. Kontrollera först mekaniken. |
| 4 | STOP har aktiverats. Kontrollera säkerhetskretsen. |
| 5 | Fel i interna parametrar. Vänta minst 30 s och prova att ge ett kommando; kontakta service om felet återkommer. |
| 6 | Antalet manövrer per timme har överskridits. Låt drivenheten vila. |
| 7 | Fel i interna kretsar. En tekniker kopplar från alla strömkällor; kontakta service om felet återkommer. |
| 8 | Ett kontinuerligt kommando blockerar nästa kommando; kontrollera exempelvis en OPEN-timer. |
| 9 | Automatiken har blockerats av ett STOP-kommando för automatiken; den kräver ett motsvarande elektroniskt upplåsningskommando, inte bara en mekanisk nyckel. |
| BlueBUS en gång per sekund | Normal funktion; två snabba blinkningar bekräftar en ändring av en ingång eller ett mottaget kommando. |
|---|---|
| STOP lyser | Den inlärda säkerhetsingången är i tillåtet läge; när lampan slocknar har den aktiverats. |
| L1/L2 blinkar samtidigt | Enhetsinlärning krävs. |
| L3/L4 blinkar samtidigt | Inlärning av körsträckan krävs. |
| AUX_IN släckt | Vid grundfunktionen är NC-kontakten öppen; kontrollera kretsen. |
| Fjärrkontrollen reagerar inte | Kontrollera batteriet och att fjärrkontrollen har programmerats i rätt mottagare. Om inte heller BlueBUS blinkar kontrollerar en tekniker strömförsörjningen och säkringarna. |
De åtta senaste felen kan läsas via nivå 2-parametern L8: håll STOP/SET intryckt, välj aktuell manöver med OPEN/CLOSE och räkna blinkningarna. Säkerhetskretsar får inte kopplas bort genom bygling.

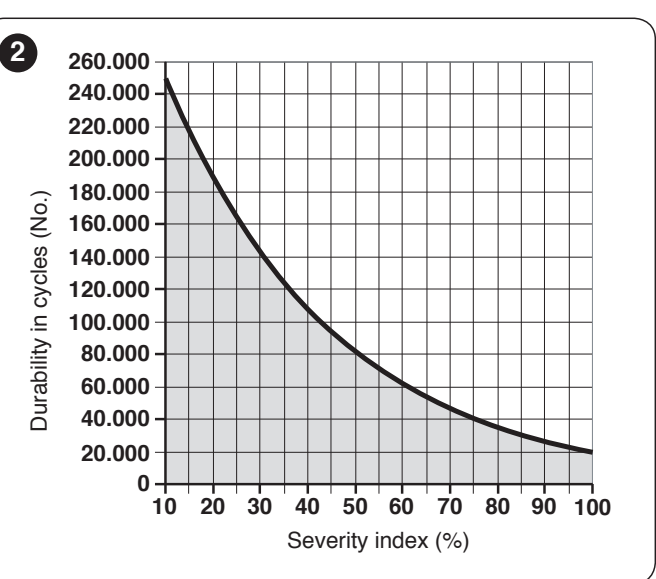

Beräknad livslängd
Beräkna indexen för den aktuella grinden och driften. Leta upp summan i % på diagrammets vågräta axel och läs av det ungefärliga antalet cykler på den lodräta axeln. Diagrammet förutsätter regelbundet underhåll; det är ingen garanti och anger inte ett antal år.
| Automatikens totala egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Längd | Under 3 m: 0 %; 3–4 m: 5 %; 4–5 m: 10 %; 5–6 m: 20 %. |
|
| Vikt | Under 200 kg: 0 %; 200–300 kg: 15 %; 300–400 kg: 30 %. | |
| Temperatur / luftfuktighet | Över +40 °C eller under 0 °C, eller luftfuktighet över 80 %: 20 %. | |
| Damm, sand eller salt | 15 %. | |
| Kraft inställd på nivå 4 | 15 %. |
Underhåll och reservkraft
Utför service senast efter 6 månader eller 20 000 manövreringar sedan föregående underhåll, beroende på vad som inträffar först. Ta även hänsyn till tidigare varning som ställts in via L7. Teknikern kontrollerar korrosion, infästningar, kugghjul, kuggstång, manuell manövrering, gränslägesbrytare och säkerhetsanordningar samt upprepar testerna.
Koppla bort nätströmmen och reservbatteriet före service. PS124 ansluts först när installationen och programmeringen är slutförda, eftersom den kan strömförsörja enheten även när nätströmmen är avstängd. Batteriet har en egen plats i drivenheten. Användaren håller banan och fotocellernas optik rena. Vid fel eller onormal drift ska den automatiska styrningen avbrytas. Håll barn och andra personer borta från den rörliga grinden.
Tekniska data för NKSL400
| Matning för enheten / motor | 230 V AC, 50/60 Hz / 24 V DC |
|---|---|
| Strömförbrukning / effekt | 1,1 A / 250 W |
| Maximal effekt vid topplast | 330 W |
| Maximal / nominell kraft | 400 N / 200 N |
| Maximalt / nominellt vridmoment | 12 Nm / 6 Nm |
| Hastighet | Upp till 0,34 m/s utan belastning; 0,18 m/s vid nominellt vridmoment. |
| Längsta kontinuerliga drift | 10 minuter vid nominellt vridmoment; cykelbegränsningar beroende på grindens längd och vikt gäller också. |
| Kuggstångsdrivning | M4, kugghjul Z15 |
| Mått / vikt | 131 × 135 × 405 mm / 6,5 kg |
| Kapslingsklass för komplett enhet | IP44, vid korrekt installation och när stolpen är försedd med kåpa |
| Driftstemperatur | −20 till +50 °C |
| Isolationsklass | I – skyddsjordning är obligatorisk. |
| Reservkraft | PS124 som tillval; drift vid strömavbrott beror på batteriets och grindens skick. |
