Teleskopisk skjutgrind för egen montering – Senica
Använda komponenter:
CP-80-6 (2x) - C-profil 80x80x5 mm, Fe

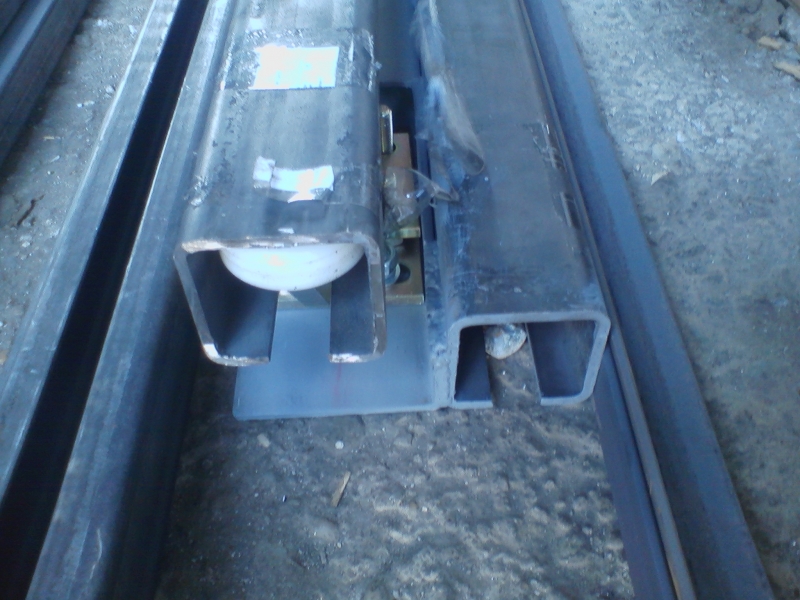

V-15-1 (2x) - Justerbar pendelvagn, 10 rullar med monteringsplatta B
V-07-1 (2x) - Justerbar pendelvagn, 8 rullar med monteringsplatta
SN-2-80 - Nedre infartsstopp med anslag
DK-1-90 - Ändstoppficka – nedre stopp

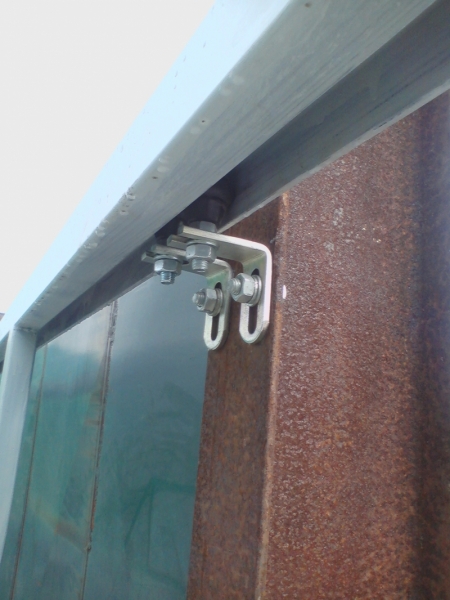

BR-43G (4x) - Sidostyrning med gummibelagd rulle
D-1 - Invändigt stopp för C-profil
ZH-04 - Krokregel för skjutgrindar D
ZC-19 - Fyrkantig ändplugg
Nyhet!
Just nu har vi hela mekanismen för teleskopgrind. Den passar både fribärande och rälsförda grindar. Det finns även instruktioner för teleskopgrindar och teknisk support.

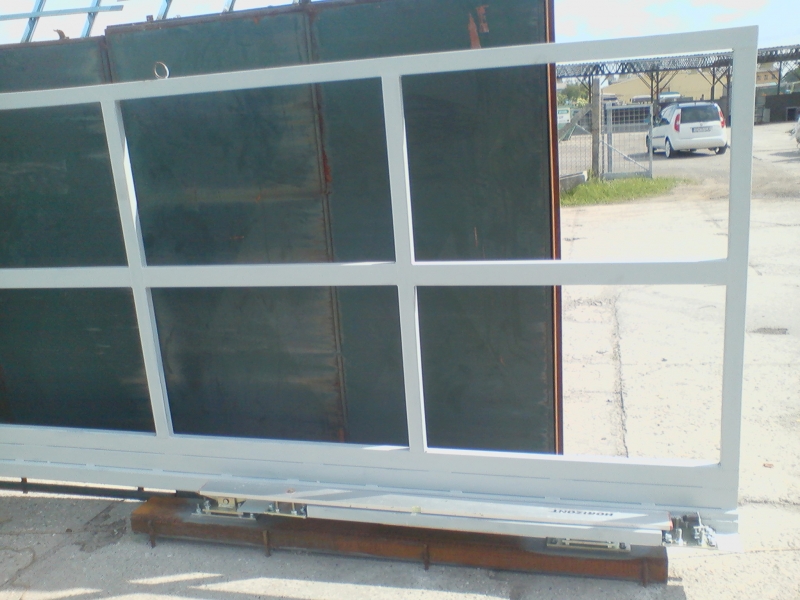

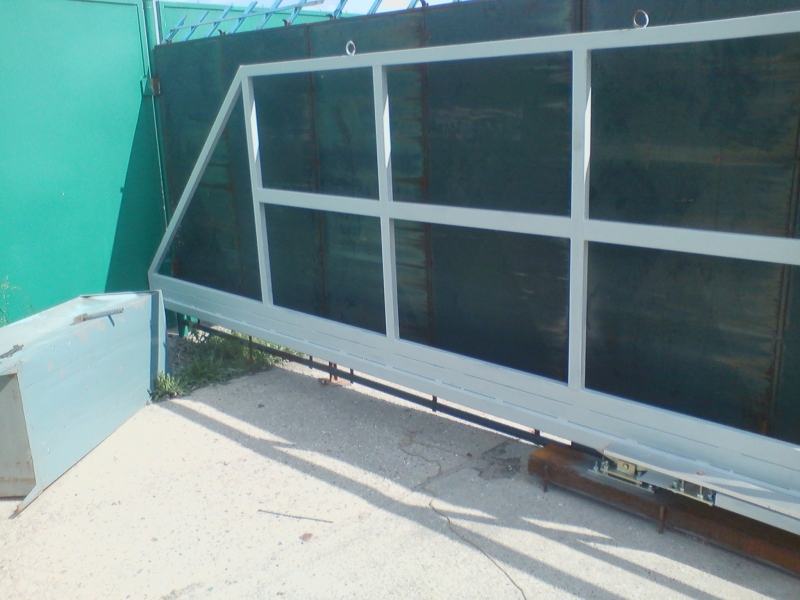

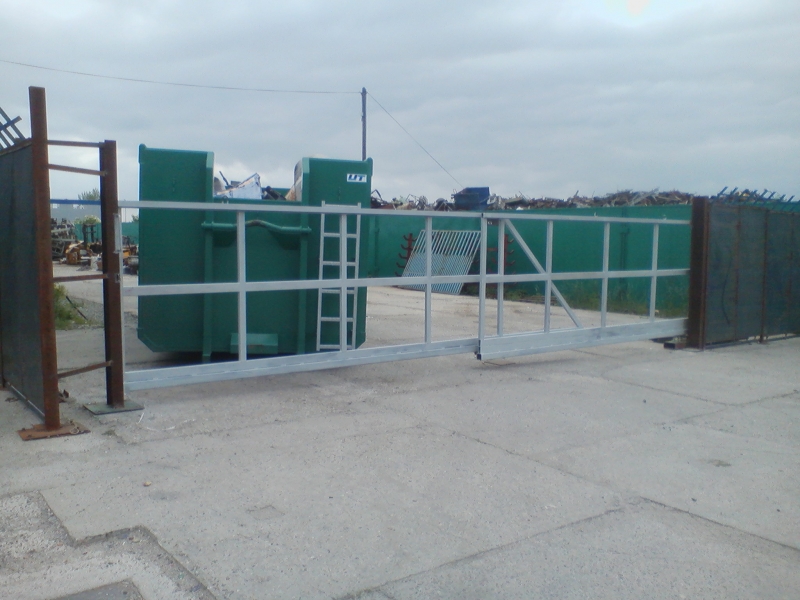

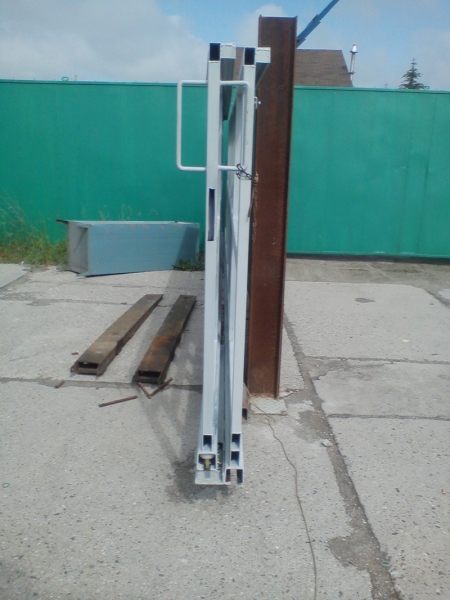

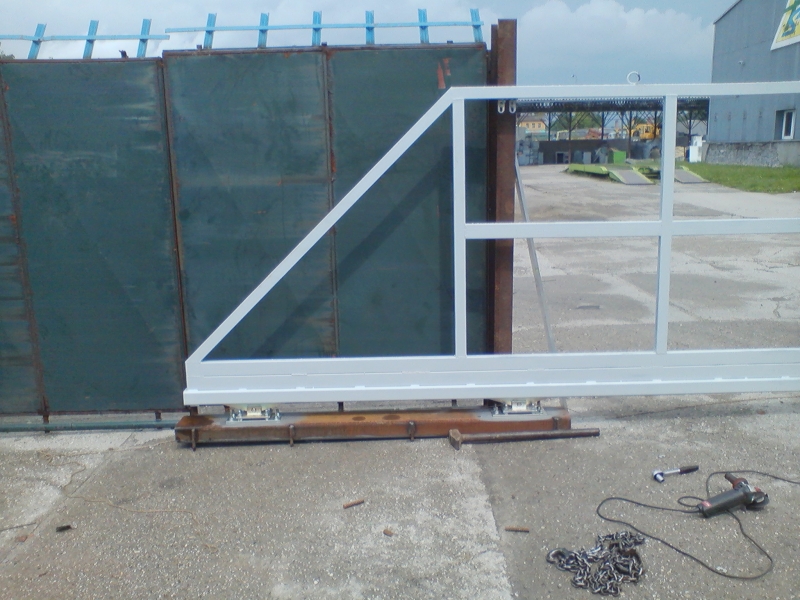

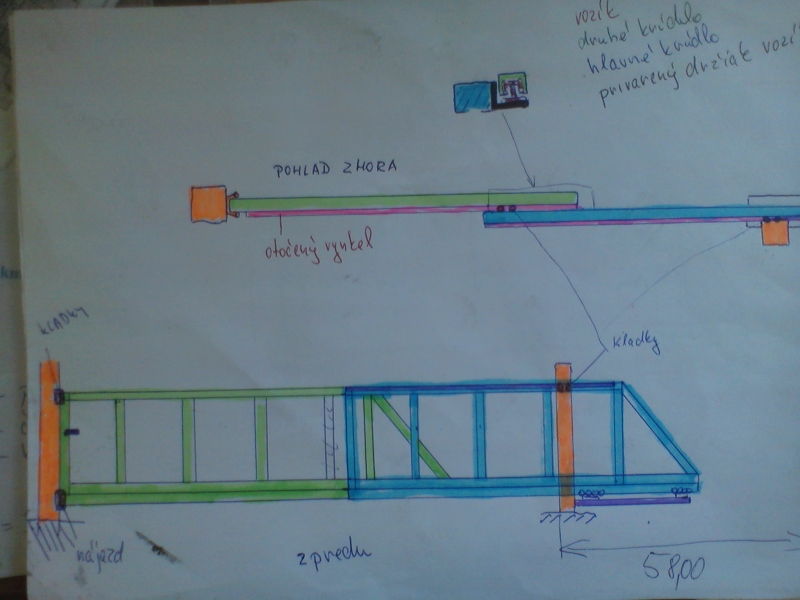

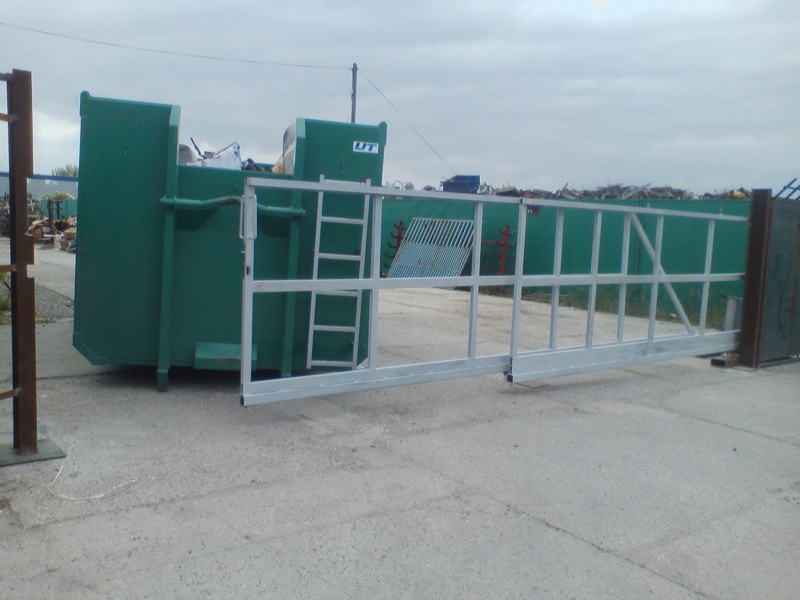

Fribärande teleskopisk skjutgrind byggd på egen hand. Den består av två delar som täcker en total passagebredd på 9m. Grindbladen är sammankopplade med sidostyrning BR43-G, som löper i L-profil. Grinden öppnas manuellt. Om grinden automatiseras i framtiden kan en enkel mekanism monteras på grindens nedre del; till den behövs en stålvajer och två lager. Denna mekanism överför drivkraften från den ena grinddelen till den andra. Den del av grinden som är längst från drivningen kommer då att röra sig med dubbelt så hög hastighet som den del som är närmare drivningen.
