Svängbar vagn med justering, 10 rullar, med monteringsplatta B


Produkttillgänglighet: I lager

Vi skickar normalt varor inom 24 timmar.

Svängbar vagn med justering, 10 rullar, med monteringsplatta B Svängbar vagn med justering, 10 rullar, med monteringsplatta B
Tillgängliga produktvarianttyper Svängbar vagn med justering, 10 rullar, med monteringsplatta B
Typ av rullar:

Du kan välja rullar av nylon eller av metall. Nylonrullar gör att grinden kan belastas kraftigt, förhindrar slitage på C-profilen och garanterar tyst gång för grinden.
Nylon
rullar
Metall
rullar
V-15-1
i lager
1 126,23 kr exkl. moms
1 407,79 kr inkl. moms

 st.
A
[mm]		 B
[mm]		 C
[mm]		 Hmin
[mm]		 Hmax
[mm]		 Vikt
80 80 5 93 109 13 kg

Produktbeskrivning Svängbar vagn med justering, 10 rullar, med monteringsplatta B

Justerbar svängvagn för extra stora skjutgrindar. Lämplig för grindar med en fri passagebredd från 7,5 m till 12 m. Den kan även användas för grindar med en fri passagebredd på upp till 7,5 m som väger mer än 600 kg. Vagnen levereras med monteringsplatta utan extra kostnad.

Möjligheten att justera vagnen gör att du kan finjustera grindens lutning och därmed få en jämn gång (även med hänsyn till markens lutning eller lutningen i passagen).

Vagnens svängfunktion fördelar grindens vikt/tryck jämnt på vagnarnas alla lagerrullar under hela grindens rörelse.

För ditt projekt kan du välja en variant med nylonrullar eller metallrullar (endast för varianten för C-profil 80x80x5). För tyst grindgång rekommenderar vi en variant med nylonrullar.

Alla rabatterade satser för fribärande grindar.

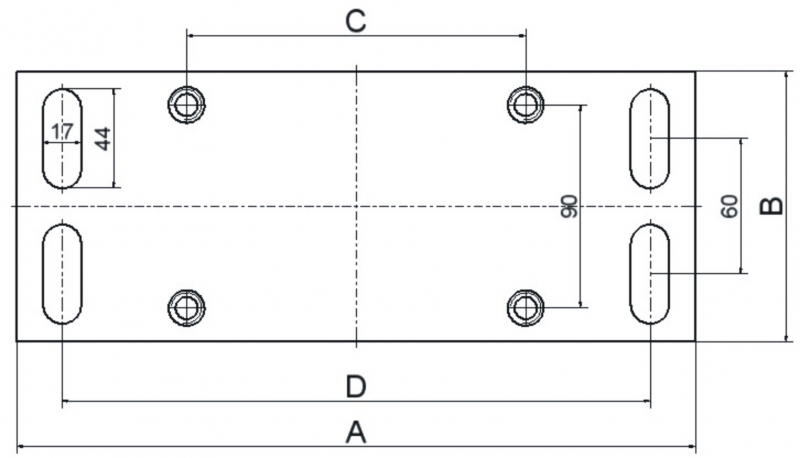

Vagnens monteringsplattas mått

A[mm]B[mm]C[mm]D[mm]Vagnens totala längd inklusive lager[mm]
300 120 150 250 575
Vagnens monteringsplattas mått

Förankring av bärvagnar för fribärande grind:


Bärvagnarna kan förankras:

Monteringsplattornas hål har en minsta bredd på 17 mm, de förankras med gänga M16. Alla metoder fungerar; valet beror på vilken du har bäst erfarenhet av.

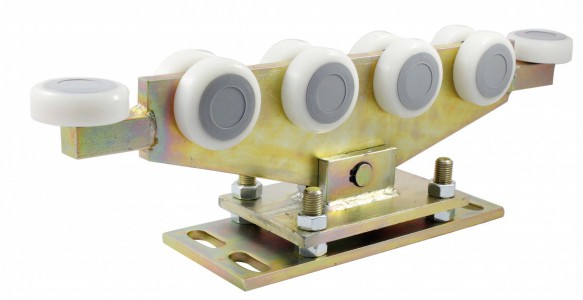

Vagn för fribärande grind

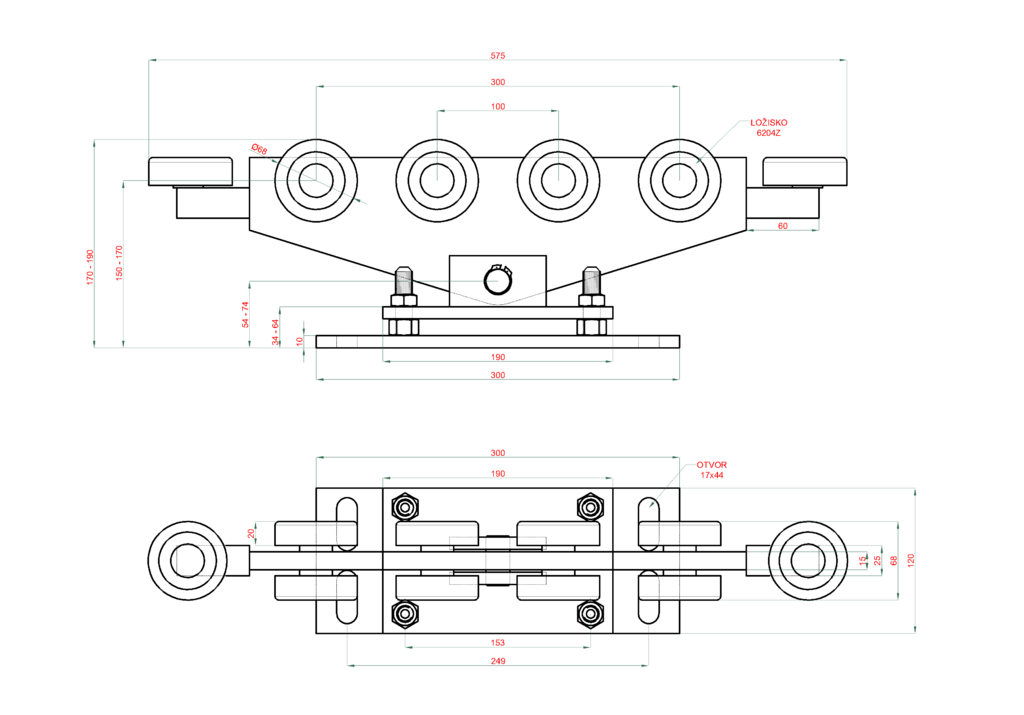

Ritning av vagn 80×80×5:

Ritning av vagn 80x80x5

360°:
