Självbärande skjutgrind i uppförsbacke – Stará Turá
Använda komponenter:
CP-80-6 C-profil 80x80x5 mm, längd 6 m
V-02-01 Justerbar svängbar grindvagn med 5 rullar och monteringsplatta i nylon
DK-2-90 Grindficka med rullar – nedre stopp
SN-1-80 Nedre inloppsdel
UB-1-40G Övre grindstopp med rullar
ZC-19 Svart kvadratisk täckplugg
R-2 Styrrulle

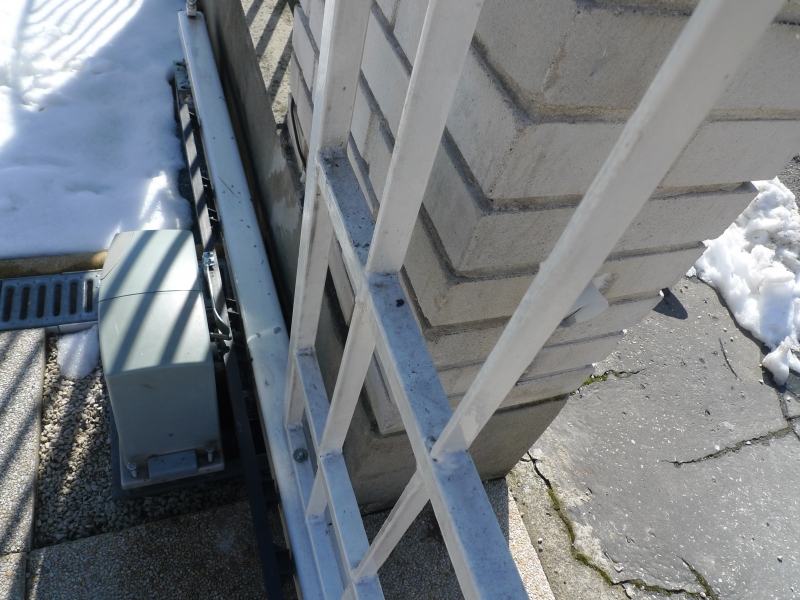

NICE-RB600-KIT Drivpaket för skjutgrindar upp till 600 kg, NICE Robus
LZ-1 Kuggstång med metallförstärkning

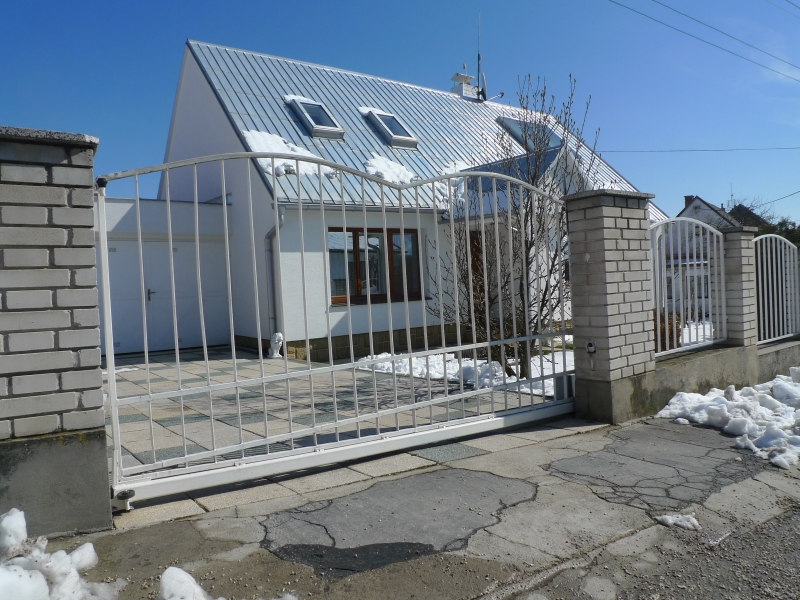

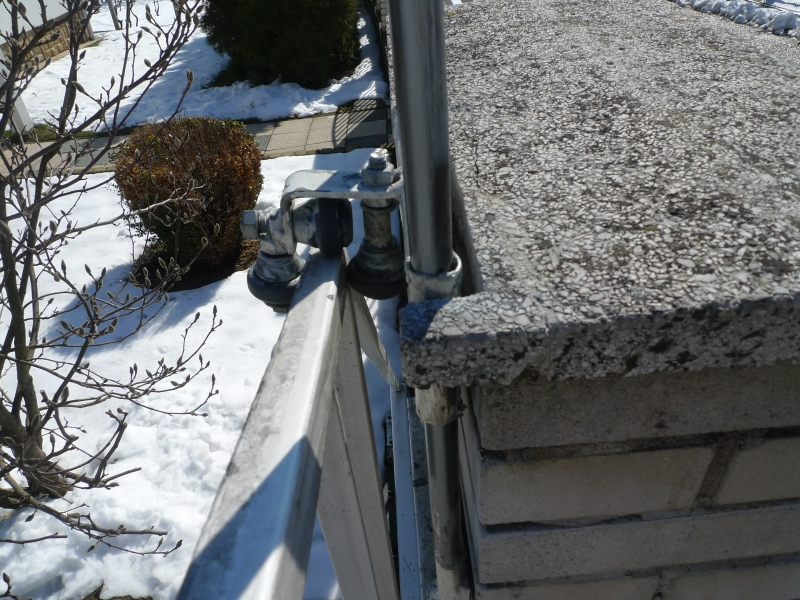

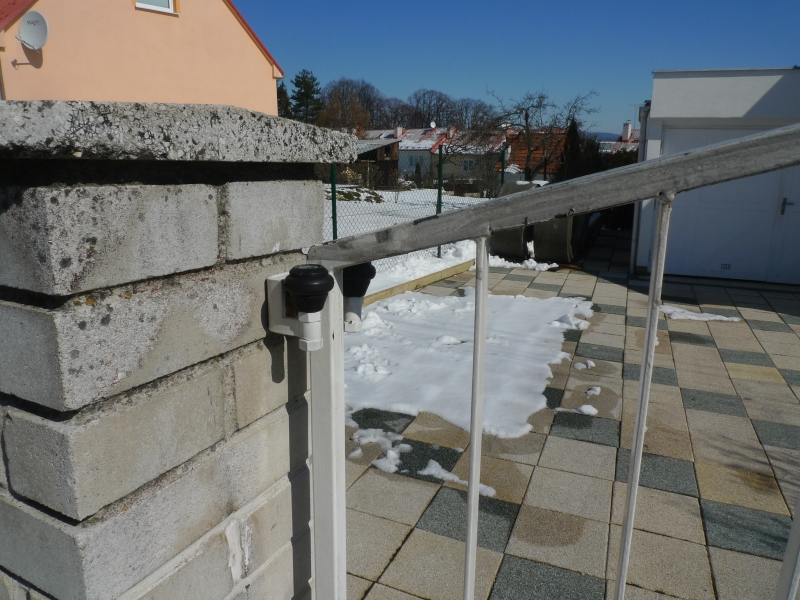

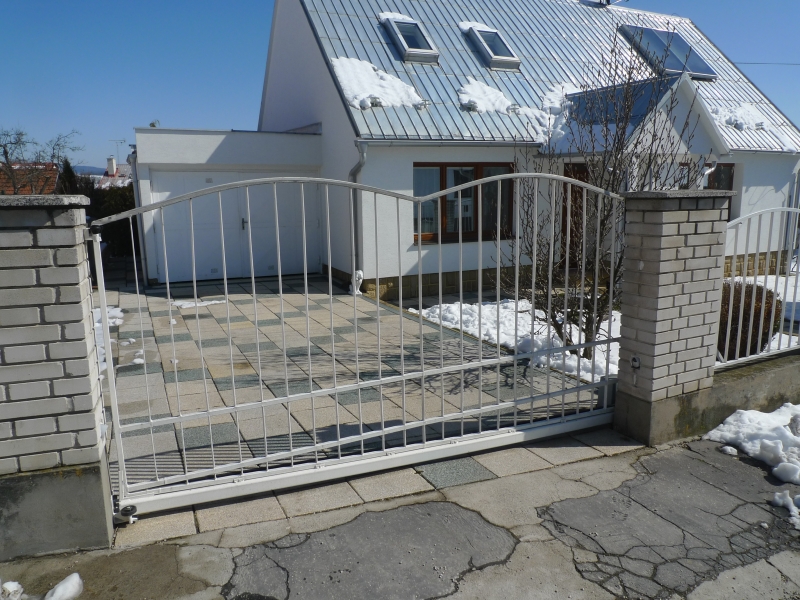

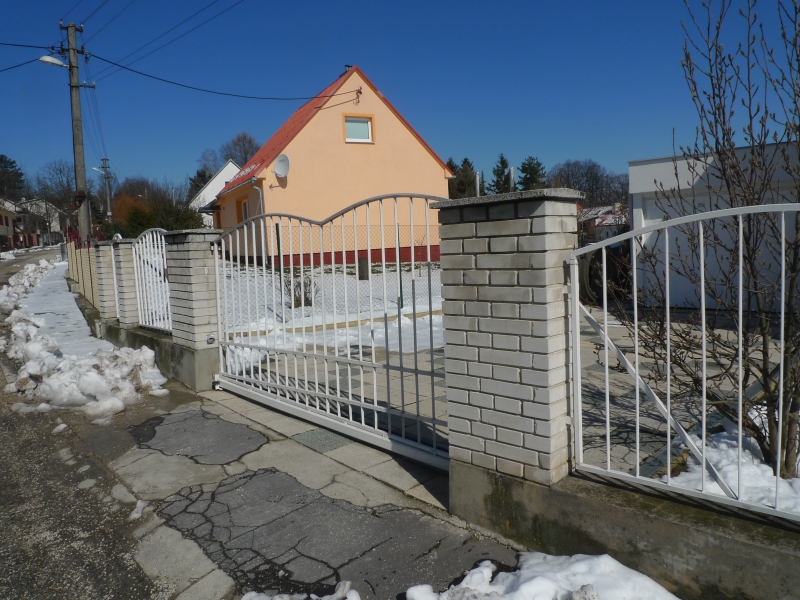

Fribärande skjutgrind i uppförsbacke. Grindbladet har inte en exakt rektangulär form, utan är utformat så att grindens ovankant är rak. Grindens konstruktion är inte fastsvetsad vid C-profilen, utan fastskruvad. En annan intressant detalj är grindens övre styrning, som kunden har utfört på egen hand. Rullarna R-2 rör sig upp och ner och följer bågarna i grindens övre del.
