Anslutning av en extern mottagare av ett annat märke till NICE Robus RBS-drivningen
En extern mottagare av ett annat märke behöver vanligtvis strömförsörjning och en reläutgång. Robus RBS-drivningarna levererar 24 V likström, och reläutgången ansluts till samma ingång som en trådbunden tryckknapp.
Steg 1. Strömförsörjning till den externa mottagaren
Om du behöver ansluta extrautrustning till drivningen som kräver extern strömförsörjning (t.ex. extern mottagare, indikatorbelysning, nyckelbrytare, magnetkort osv.), anslut enheten enligt bilden. Den tillgängliga spänningen är 24 V DC, −30 % till +50 %, med en maximal ström på 100 mA.
(NICE RBA3) (NICE RBA3R10)
Steg 2. Reläingång
Reläet ansluts till SBS-ingången (på äldre styrenheter märkt P.P.). Alternativt kan du ansluta reläet till OPEN-ingången och använda funktionen för automatisk stängning. I så fall öppnar den externa mottagaren alltid bara porten, och den automatiska stängningen stänger den efter en tidsfördröjning.
Därefter måste du utföra steget ”Identifiering av ansluten drivningsutrustning” på Robus – gör så här:
Steg 3. Identifiering av ansluten drivningsutrustning
Varje gång extrautrustning ansluts, kopplas bort eller kopplas om till BlueBUS-ingångarna och STOP måste en identifieringsfas för extrautrustningen.
- Tryck på knapparna ”Open” och ”Stop/Set” och håll dem intryckta
- När L1 och L2börjar blinka snabbt släpper du knapparna
- Vänta några sekunder tills styrenheten har slutfört identifieringen av enheterna.
- Om allt har gått som det ska bör STOP-lysdioden lysa och L1 och L2 bör vara släckta. Det kan också hända att L3 och L4börjar blinka om du ännu inte har genomfört identifieringsfasen för portbladets längd.

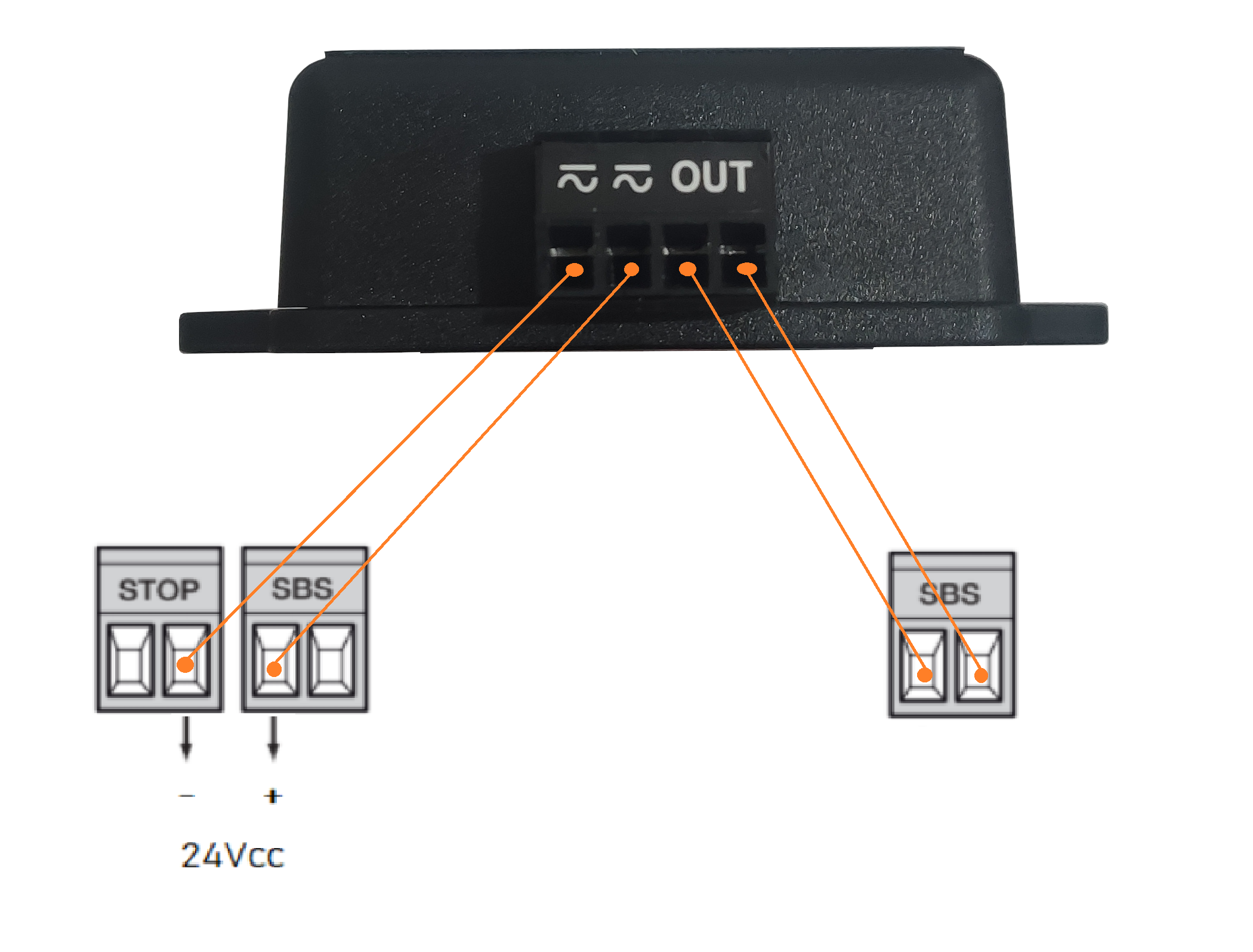

Exempel på anslutning av GSM-modulen GSM-05 till styrenheten NICE RBA3R10 (NICE ROBUS-drivning):

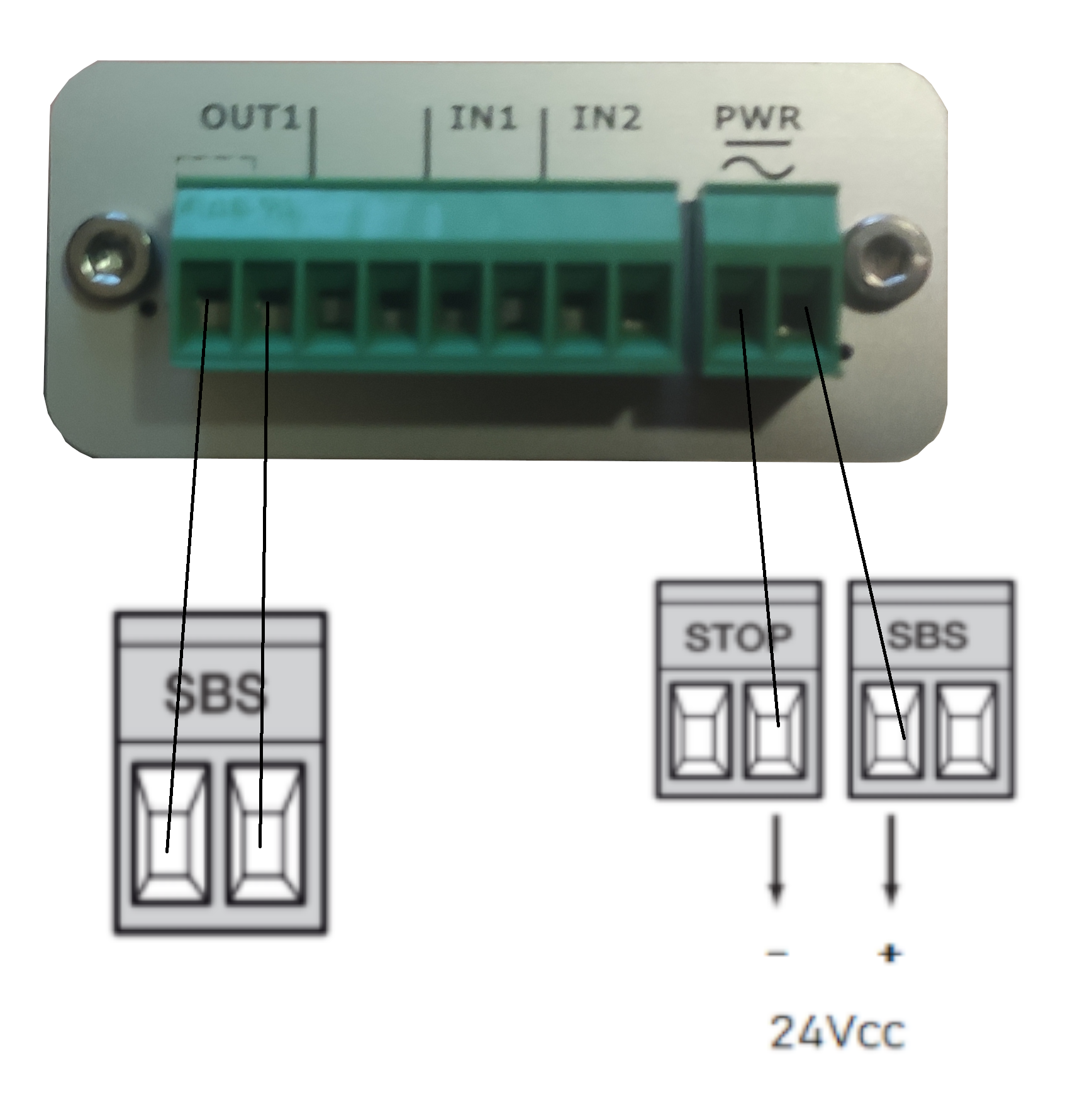

Exempel på anslutning av GSM-modulen GSM LITE 3+ till styrenheten NICE RBA3R10 (NICE ROBUS-drivning):
