Visa grindens position i SUPLA-appen
Den tvåkanaliga WiFi-modulen Zamel SBW-02 gör det möjligt att, utöver att styra 2 enheter, visa information om huruvida grinden har nått ett av ändlägena (öppen/stängd). Först måste informationen om grindens status överföras till själva WiFi-modulen. För detta ändamål används sensorplinten IN1. För en andra ansluten enhet finns plinten IN2 tillgänglig.
INFORMATION OM GRINDENS STATUS VIA STYRENHETEN
Vissa modeller av styrenheter har utgångar som ger information om grindens status. Tillverkaren NICE betecknar dessa utgångar som OGI (ibland S.C.A.). Från fabrik är dessa utgångar programmerade för att visa grindens läge, men genom omprogrammering kan de även användas för en annan funktion (t.ex. elslutbleck). Om du använder OGI-plintarna för en annan funktion rekommenderar vi att du använder den andra metoden för att visa grindens läge, med en magnetkontakt.

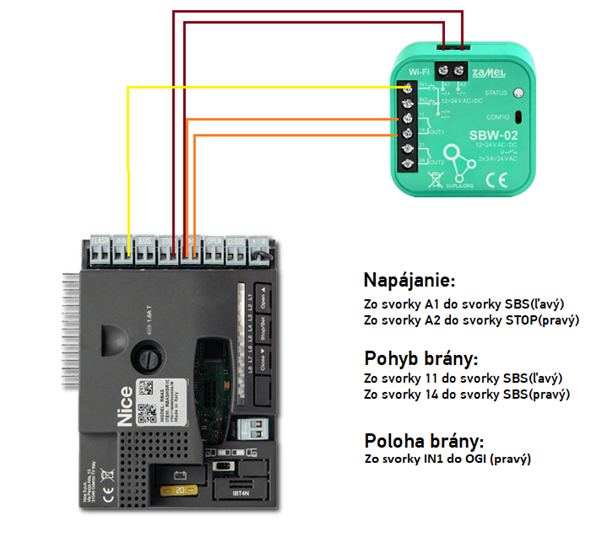

Exempel på anslutning av WiFi-modulen Zamel SBW-02 till styrenheten NICE RBA3R10, med plintarna IN1 och OGI sammankopplade:
INFORMATION OM GRINDENS STATUS VIA MAGNETKONTAKT
Om din styrenhet saknar en plint för information om grindens status, eller om plinten används för ett annat ändamål, kan du använda en magnetkontakt som består av själva kontakten och en magnetdel. Magnetkontaktens funktion är enkel och den har 2 lägen:
- läge – magnetkontakten har kontakt med magnetdelen
- läge – magnetkontakten har inte kontakt med magnetdelen
För att indikeringen av grindens status ska fungera korrekt måste magnetkontakten och magnetdelen placeras rätt. Magnetkontakten är ansluten till WiFi-modulen och monteras på ett stillastående objekt vid grinden (t.ex. en stolpe eller mur). Magnetdelen måste monteras på grindens rörliga del (grindramen) så att den har kontakt med magnetkontakten när grinden är stängd (eller öppen), och kontakten bryts i det andra läget. Varje läge motsvarar ett grindläge (stängd, öppen).
Magnetkontakten ansluts till WiFi-modulen på följande sätt:
- kabel till plint A1
- kabel till plint IN1

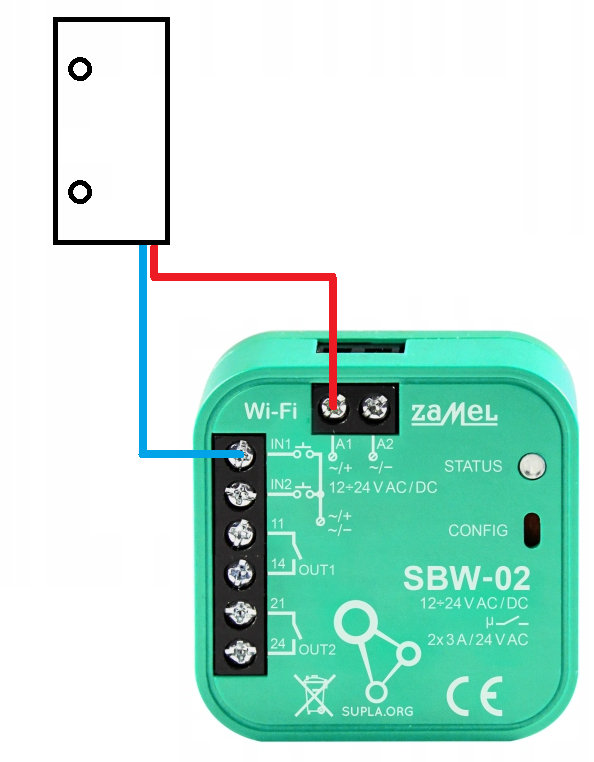

Anslutning av magnetkontakten till WiFi-modulen Zamel SBW-02:
KORREKT INSTÄLLNING AV VISNINGEN AV GRINDENS STATUS I SUPLA CLOUD
I appen visas grindens status separat under namnet Grindsensor. Det går dock att koppla sensorn till en styrkanal och visa grindens status direkt på den. Logga in på https://cloud.supla.org/login och gå till WiFi-modulen ZAMEL SBW-02 under kategorin Min SUPLA. Längre ned på skärmen visas enhetens kanaler, som motsvarar ingångarna och utgångarna på WiFi-modulen. De första 2 kanalerna används för styrning och de följande kanalerna fungerar som grindsensorer.

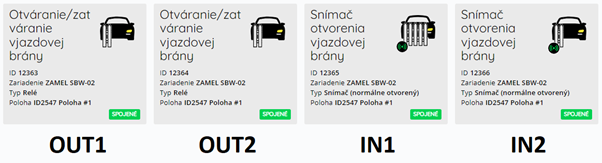

WiFi-modulens kanaler efter ingångar och utgångar:
Öppna den aktiva sensorkanalen och välj i raden Sensor för kanal den styrkanal där grindens status ska visas.

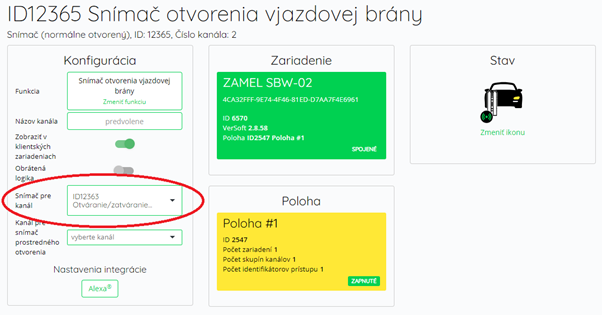

Koppla sensorkanalen till styrkanalen:
När sensorkanalen har kopplats till styrkanalen visas grindens status direkt på styrknappen i appen.

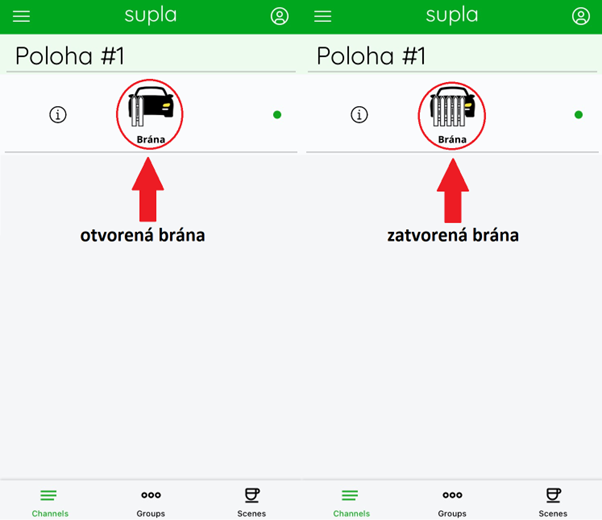

Visning av grindens status i SUPLA-appen efter att sensorn kopplats till styrkanalen:
TIPS: Om du bara använder 1 kanal (1 ansluten enhet) kan du stänga av de oanvända kanalerna och få bättre överblick i SUPLA-mobilappen. Öppna den oanvända kanalen och välj funktionen Ingen (kanalen är avstängd).
KORRIGERA FELAKTIG VISNING
Det kan hända att appen visar fel grindstatus – att den visar stängd när grinden är öppen och tvärtom. Logga in för att korrigera detta på https://cloud.supla.org/login och gå till WiFi-modulen ZAMEL SBW-02 under kategorin Min SUPLA. Välj sensorkanalen och klicka på den grå knappen på raden Omvänd logik i konfigurationstabellen; knappen blir då grön. Glöm inte att spara ändringen. Glöm inte att spara ändringen.

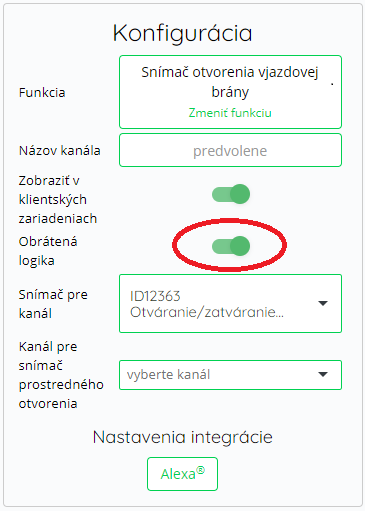

Inställning av omvänd logik för sensorkanalen:

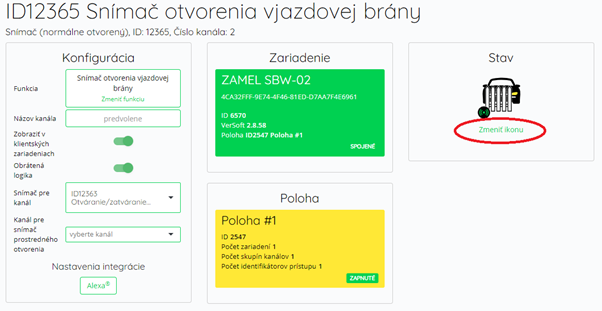

Avslutande tips: Du kan ändra ikonen för visning av grindens status i inställningarna för sensorkanalen:
