Stolpsko med fast topplatta
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
50,34 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,52 kg |
i lager
52,87 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,60 kg |
i lager
68,57 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,98 kg |
i lager
98,52 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,18 kg |
i lager
123,96 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,32 kg |
i lager
94,01 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,36 kg |
i lager
106,28 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,50 kg |
i lager
140,20 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 110 | 330 | M24 | 110×110 | 1,73 kg |
i lager
272,64 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 110 | 250 | M27 | 160×160 | 2,74 kg |

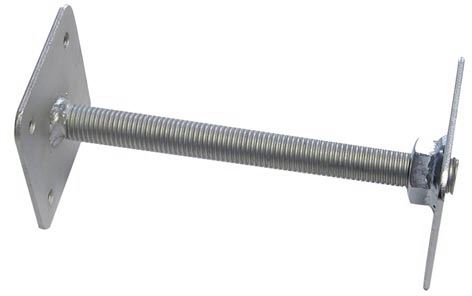

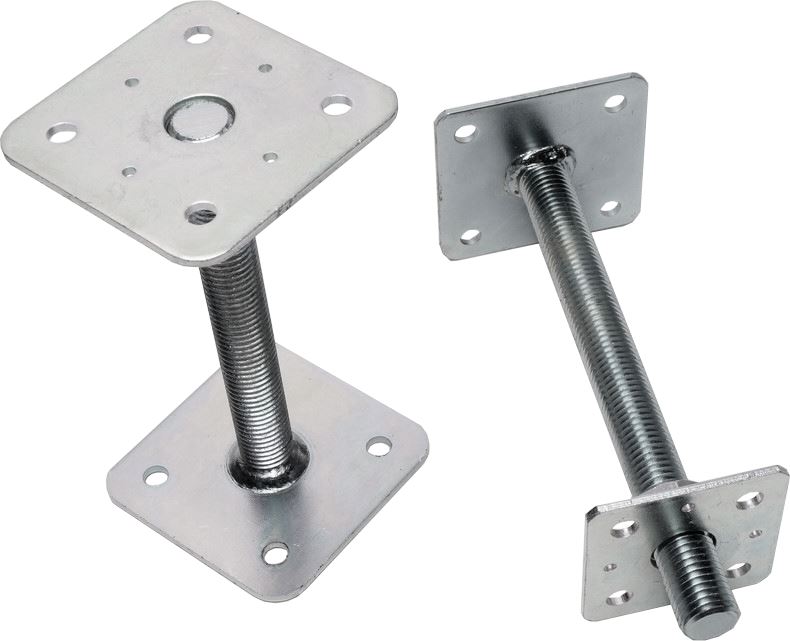

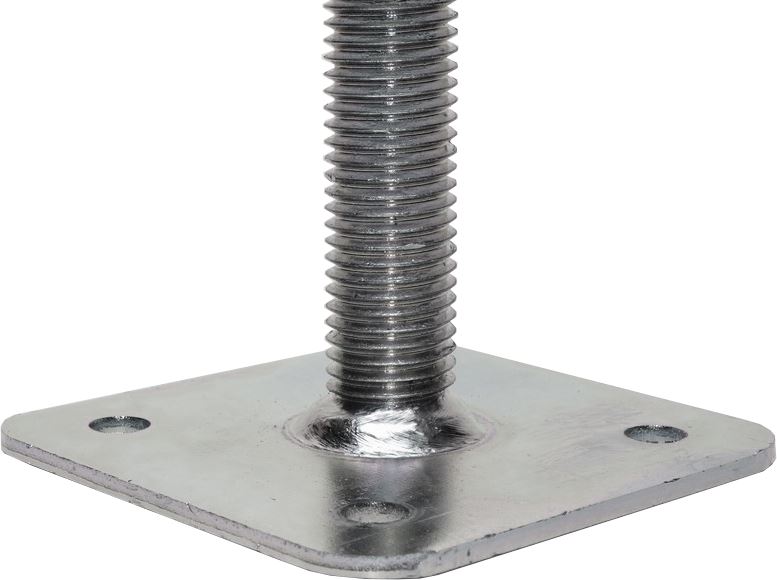

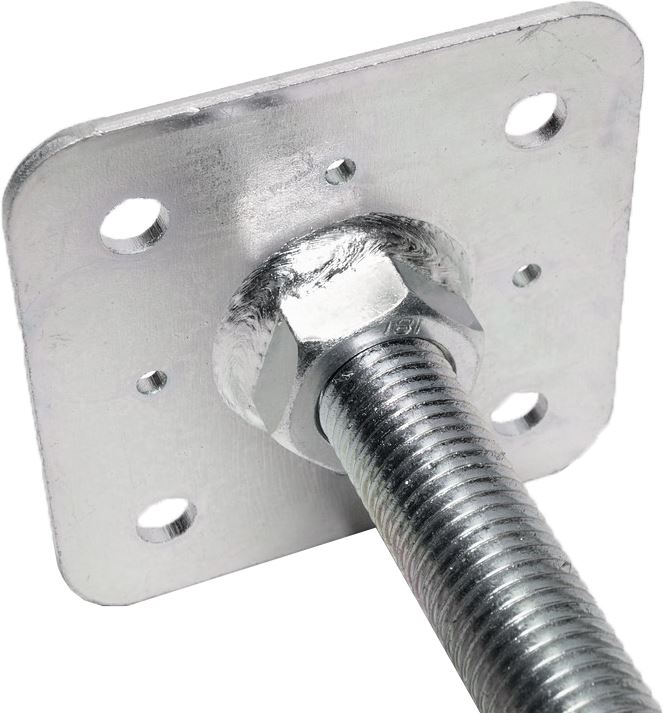

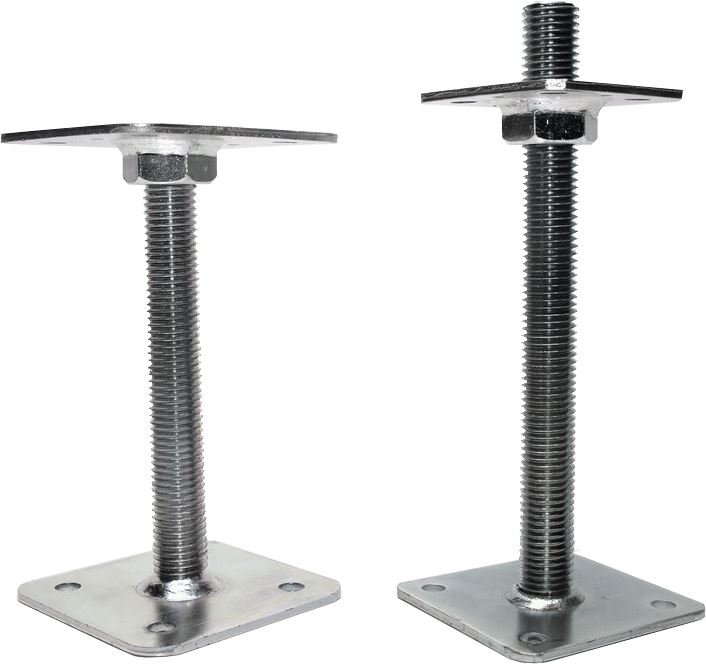

Produktbeskrivning Stolpsko med fast topplatta
|
Statisk svetsad tvådelad stolpinfästningsfot med höjdjustering används för att förankra tryckbelastade trästolpar eller pelare i underlaget med hjälp av stålpluggar eller skruvar med 10 mm diameter.
Som fästelement för montering av stolpen används konvexa spikar med 4 mm diameter eller skruvar med 10 mm diameter. Tillgängliga diametrar på gängstänger är M16, M20, M24 och M27.
Stolpfoten är galvaniskt förzinkad. |
 |
Översikt över måttvarianter av förankringsbara stolpfötter med fast topplatta
| Gängstång | Höjd | Topplatta 80x80 | Topplatta 110x110 | ||
|---|---|---|---|---|---|
| M16 | 100 | TK-81PP13 | — | — | — |
| 160 | TK-81PP15 | — | — | — | |
| M20 | 200 | — | TK-81PP11 | — | — |
| M24 | 200 | — | TK-81PP5 | TK-81PP1 | — |
| 250 | — | TK-81PP8 | TK-81PP2 | — | |
| 330 | — | — | TK-81PP3 | — | |
| M27 | 250 | — | — | — | TK-81PP17 |
| Bottenplatta 80x80 | Bottenplatta 110x110 | Bottenplatta 110x110 | Bottenplatta 160x160 | ||

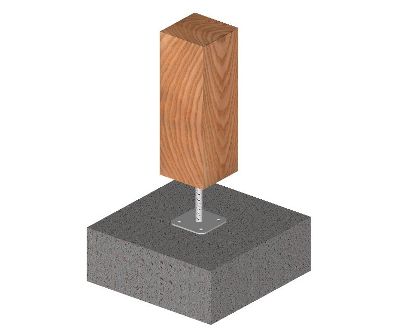

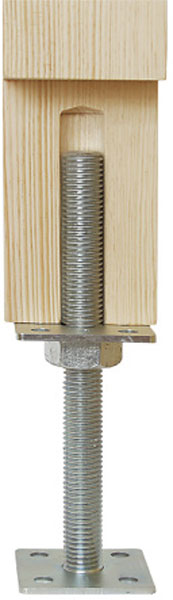

Exempel på användning av stolpfot med fast topplatta
Passar utmärkt vid montering på underlag där förankringspunkterna ligger på olika höjder. Användning av stolpinfästningsfoten är särskilt fördelaktig där det av estetiska skäl inte är lämpligt att använda U-formade fötter, eller L-formade förankringsfötter. Ett alternativ kan vara en försänkt T-formad förankringsfot.

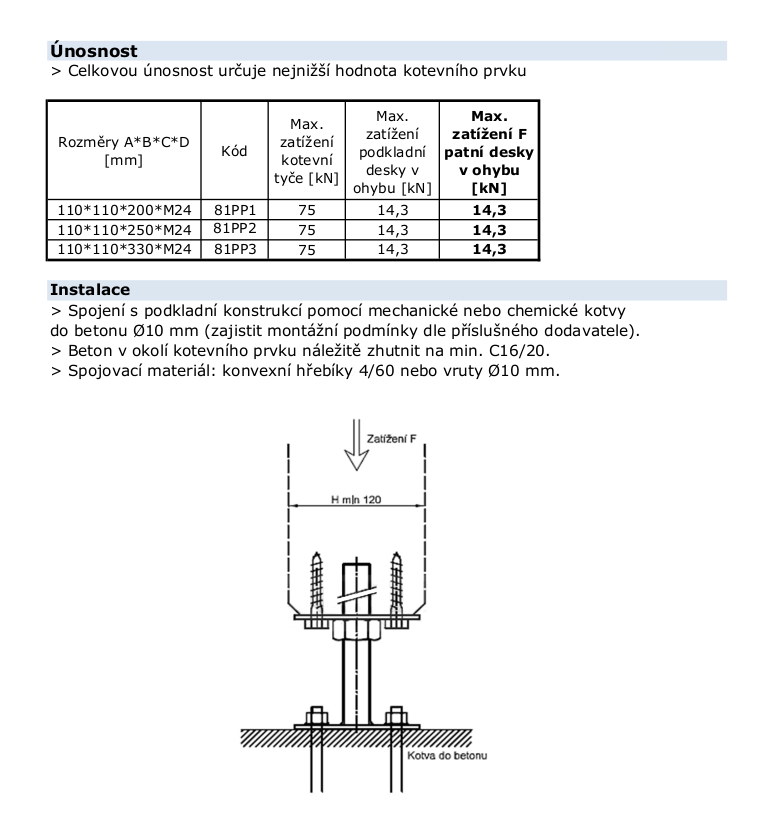

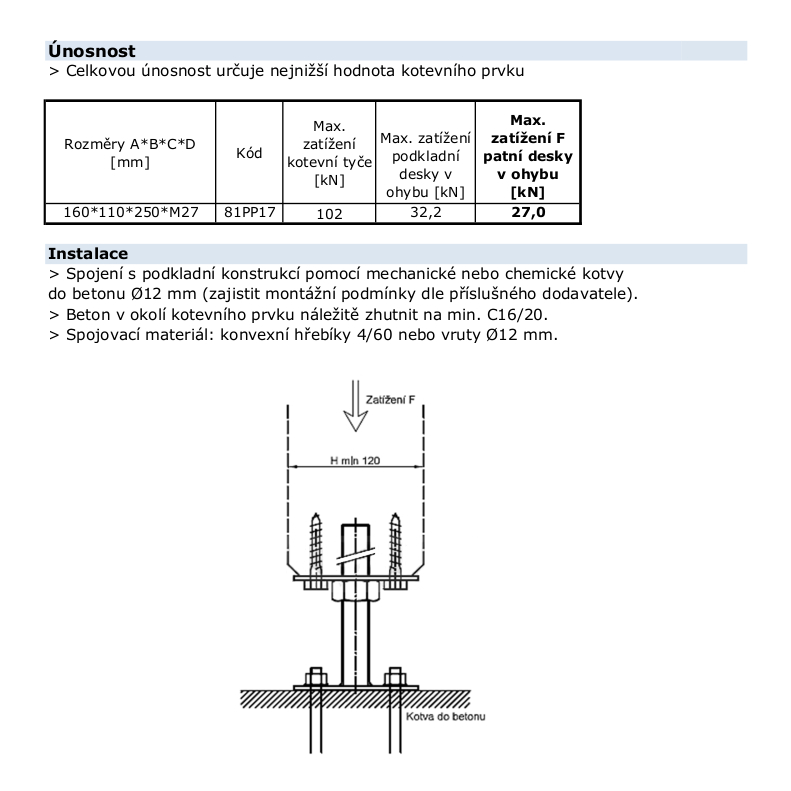

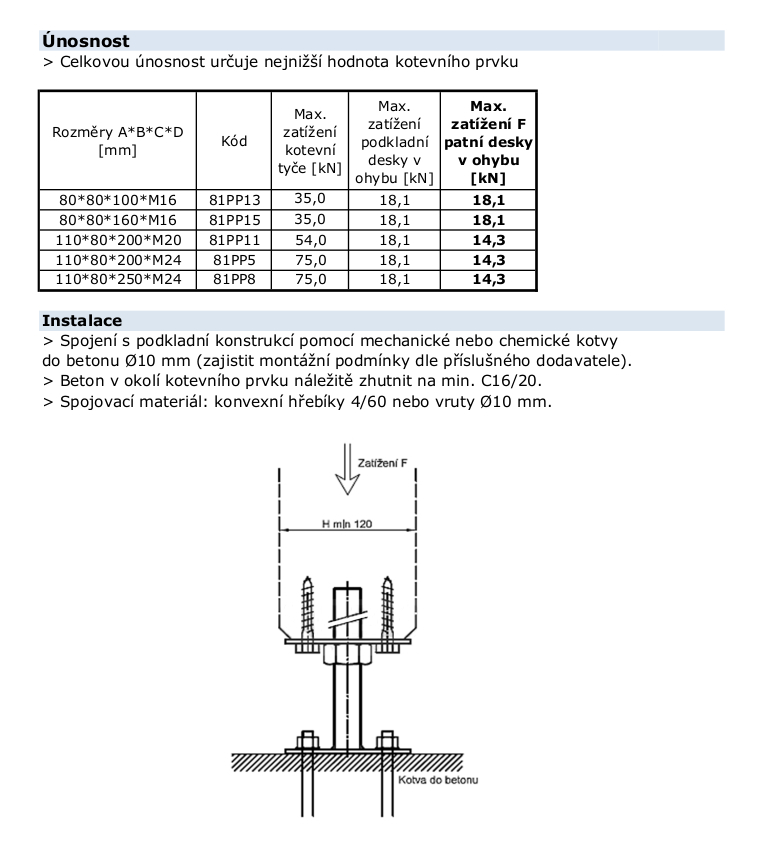

Bärförmåga hos stolpfot med fast topplatta
Stolpfotens bärförmåga beräknas utifrån de enskilda plattornas bärförmåga. Gängstångens bärförmåga är betydligt högre än plattornas och påverkar därför inte stolpfotens bärförmåga.
Rekommenderade fästelement är konvexa spikar 4x60mm, eller konstruktionsskruv i stolpen. Använd segmentankare i underlaget.
Förankringsfoten är avsedd för infästning av tryckbelastade stolpar och pelare i en horisontell bärande konstruktion, med träelementet förskjutet från underlaget.
Bildgalleri: stolpfot med fast topplatta
 |
 |
 |
 |
 |
