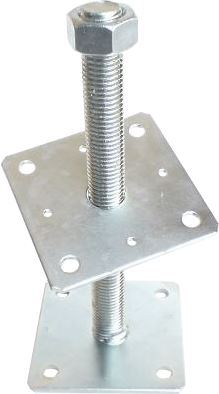

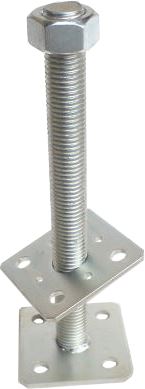

Pelarfot med lös toppplatta
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
49,26 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
i lager
53,59 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
i lager
67,85 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
i lager
136,23 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
i lager
110,25 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
i lager
105,38 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
i lager
127,39 kr inkl. moms
| A [mm] |
H [mm] |
M [gänga] |
Nedre platta [mm×mm] |
Vikt |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |
Produktbeskrivning Pelarfot med lös toppplatta
|
Statisk svetsad tvådelad pelarfot för förankring med höjdjustering används för att förankra tryckbelastade trästolpar eller pelare i underlaget med hjälp av stålpluggar eller skruvar med 10 mm diameter.
Som fästdon för pelaren används konvexa spikar med 4 mm diameter eller skruvar med 10 mm diameter. Gängstänger finns i följande diametrar: M16, M20 och M24.
Pelarfoten är galvaniskt förzinkad. |
 |
Översikt över storleksvarianter av förankringsbara pelarfötter med lös övre platta
| Gängstång | Höjd | Övre platta 80x80 | Övre platta 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Bottenplatta 80x80 | Bottenplatta 110x110 | |||
Exempel på användning av pelarfot med lös övre platta

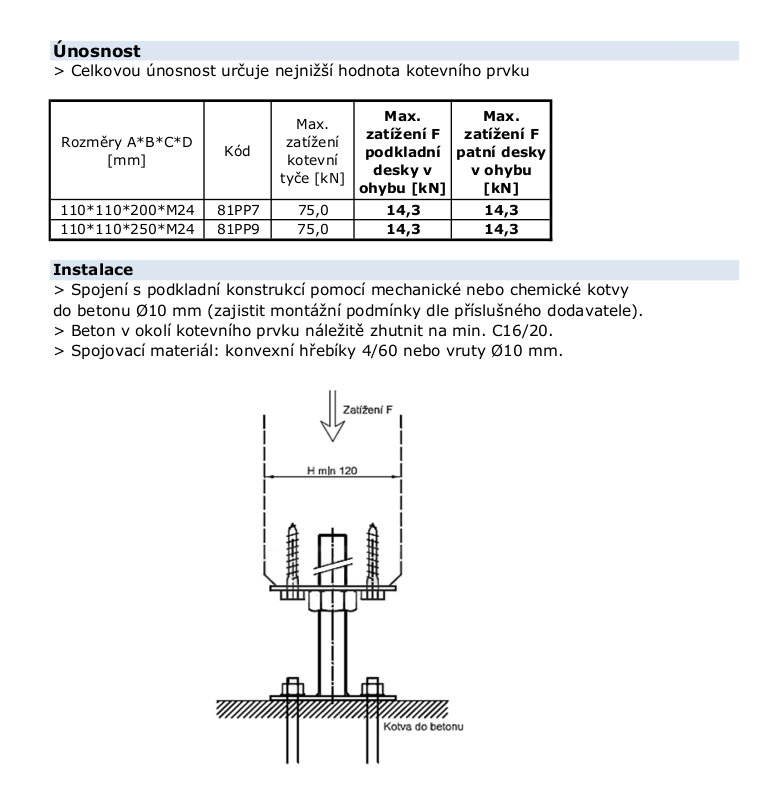

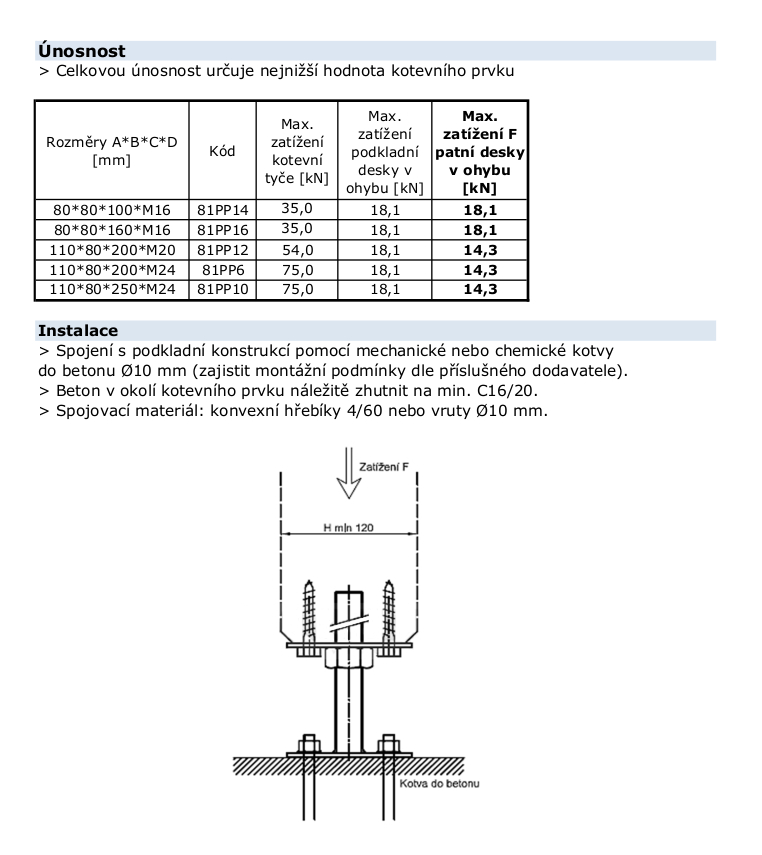

Bärförmåga hos pelarfot med lös övre platta
Pelarfotens bärförmåga beräknas utifrån de enskilda plattornas bärförmåga. Gängstångens bärförmåga är betydligt högre än plattornas och påverkar därför inte pelarfotens bärförmåga.
Rekommenderade fästdon: konvexa spikar 4x60mm, eller konstruktionsskruvar i stolpen. Använd segmentankare i underlaget.
Förankringsfoten är avsedd för förankring av tryckbelastade stolpar och pelare i en horisontell bärande konstruktion, med träelementet förskjutet från underlaget.

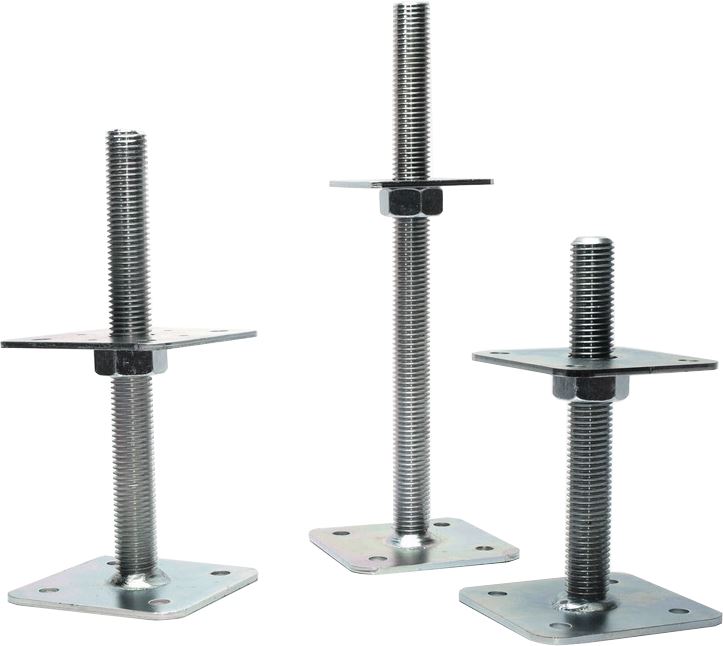

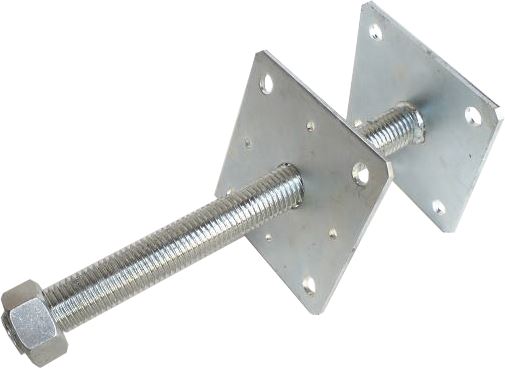

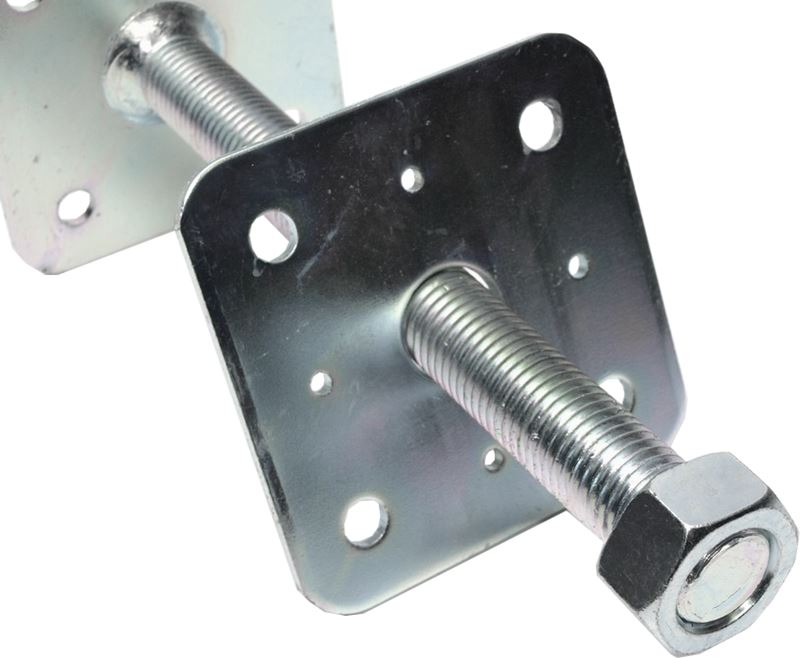

Fotogalleri: pelarfot med lös övre platta
 |
 |
 |
 |
 |
