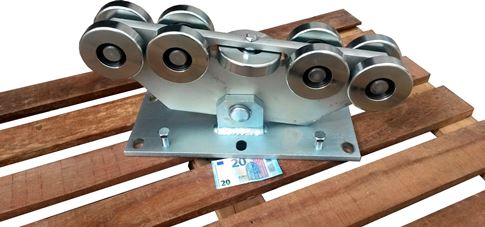

Vagn för skjutgrind med 9 rullar för C-profil 140x140x6
Zn| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
4 503,24 kr inkl. moms
| Vikt |
|---|
| 54 kg |
Produktbeskrivning Vagn för skjutgrind med 9 rullar för C-profil 140x140x6
Helstålvagn för fribärande skjutgrindar med en vikt på upp till 1500kg och en passagebredd på upp till 15m.
- Variant C9999-3G passar till C-profil 140x140x6 mm Fe och till C-profil 140x140x6 mm Zn.
Möjligheten att justera vagnen gör att du kan finjustera grindens lutning och därmed få en jämn gång (även med hänsyn till terrängen eller lutningen i passagen).
Vagnens rörelse bidrar till att grindens vikt/tryck fördelas jämnt på vagnarnas alla lagerförsedda rullar vid varje tidpunkt under grindens rörelse.
Möjlighet att köpa vagnar till ett förmånligt pris Komponentsats för tillverkning av en fribärande grind. Alla prisvärda satser för fribärande grindar.
Mått på vagnens hål och skruvar
| Kod | Hålmått | Skruvmått |
|---|---|---|
| C9999-3G | 6 st. 22×30 4 st. M16×35 | 4 st. M16×35 |

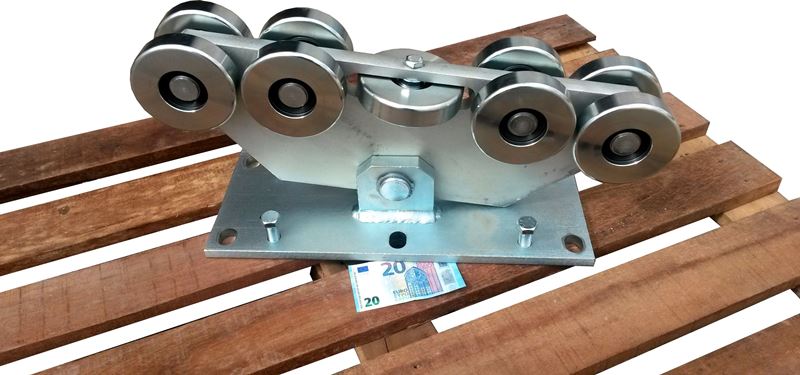

Vagn C9999-3G i verklig storlek
FÖRANKRING AV BÄRVAGNAR FÖR FRIBÄRANDE GRIND:
Bärvagnarna kan förankras:
- på gängstänger som gjuts direkt i fundamentet
- på gängstänger som limmas fast med kemiskt ankare i ett redan härdat betongfundament
- på slagankare i ett redan härdat betongfundament
Monteringsplattornas hål har en minsta bredd på 22mm, de förankras med gänga M20. Alla metoder fungerar; valet beror på vilken du har bäst erfarenhet av.

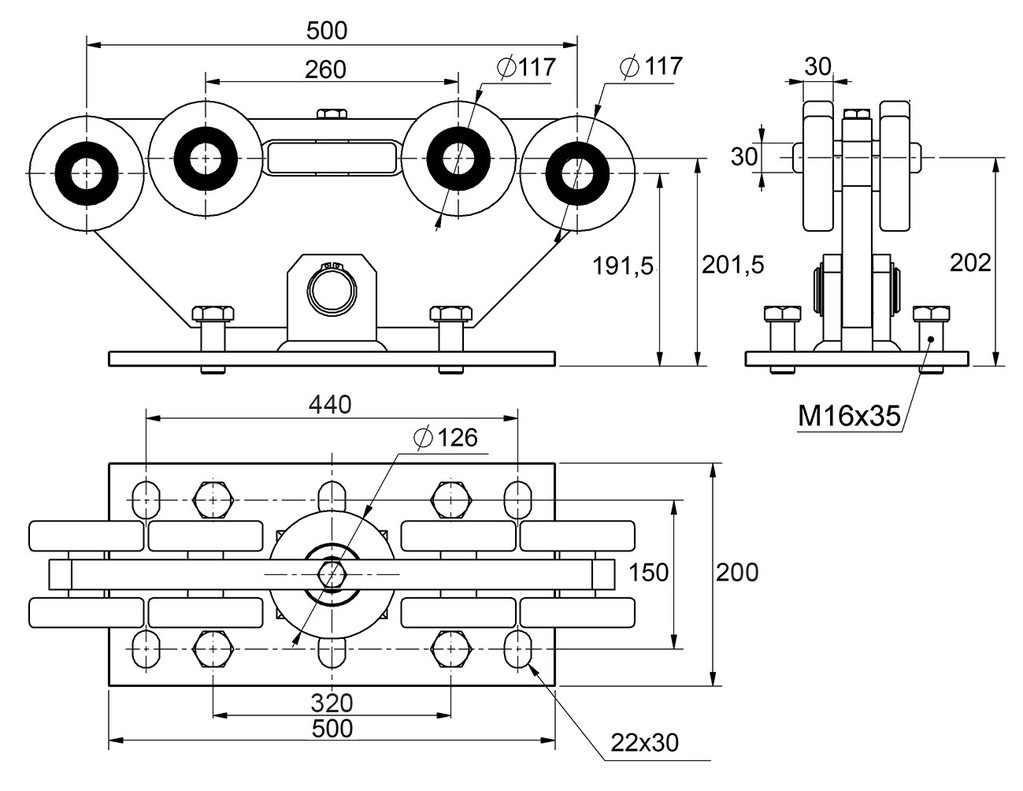

Ritning av vagn C-9999-3G:
360° :
