Set för fribärande skjutgrind upp till 4,5 m/150 kg, AL 95x100


Produkttillgänglighet: I lager

Vi skickar normalt varor inom 24 timmar.

Set för fribärande skjutgrind upp till 4,5 m/150 kg, AL 95x100 Set för fribärande skjutgrind upp till 4,5 m/150 kg, AL 95x100
SADA-44-AL
i lager
6 439,98 kr exkl. moms
8 049,97 kr inkl. moms

 st.
Vikt
54 kg

Produktbeskrivning Set för fribärande skjutgrind upp till 4,5 m/150 kg, AL 95x100

Aluminiumsats för skjutgrind för en passagebredd på 4,5 m eller en grindbladsvikt på upp till 150 kg.

Satsen innehåller: SATS-

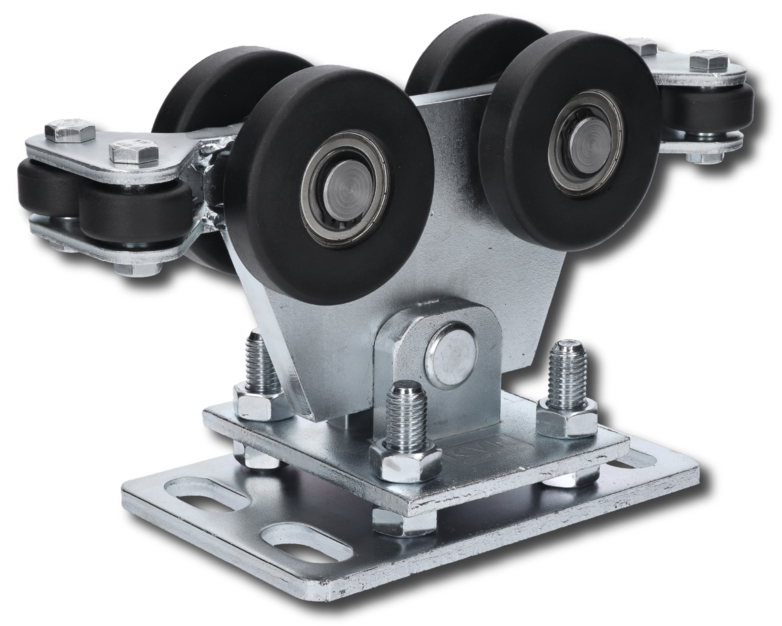

Vagn V-19-1 2 ×

Vagn för självbärande aluminiumsystem

 V-19-1

Vagn tillverkad av förzinkat stål med åtta nylonrullar med kullager.

 Detalj

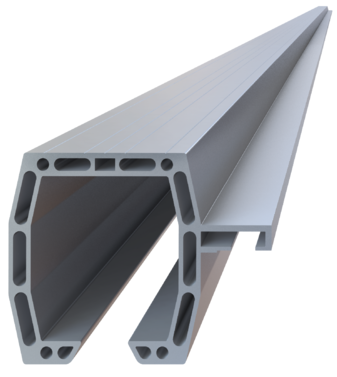

C-profil i aluminium för skjutgrind 6 m

C-profil 95x100mm

 CP-AL-95x100-6

C-formad styrprofil i aluminium som svetsas fast på grindens undersida, vilket gör att grinden löper på vagnar som är förankrade i ett betongfundament.

 Detalj

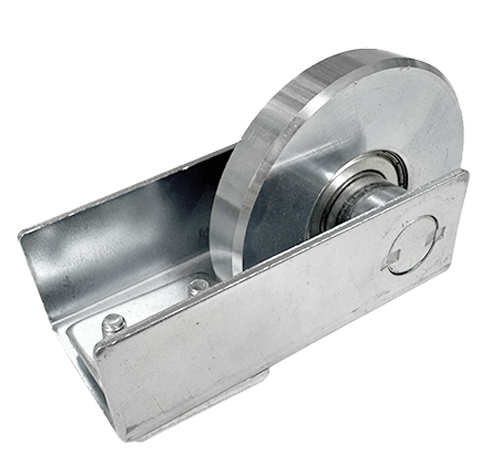

Förzinkad nedre inkörningsrulle 1 × Förzinkad nedre inkörningsrulle SN-1-100

Inkörningshjulet monteras i början av C-profilen och löper in i det nedre stoppet på anslagsstolpen, vilket avlastar grinden när den är stängd.

 Detalj

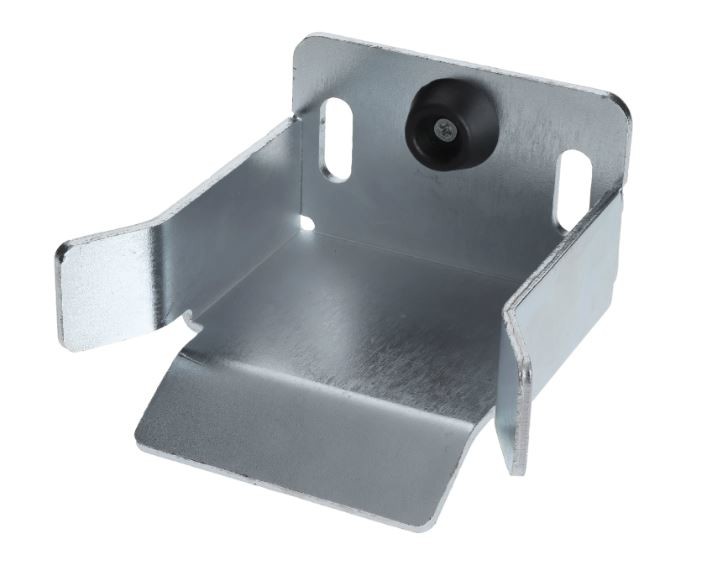

Mottagare för skjutgrind 1 ×

Mottagare – nedre stopp

 DK-1-95

Grindmottagaren monteras längst ner på anslagsstolpen. Den avlastar tryck- och dragkrafter som påverkar vagnarna när grinden är stängd.

 Detalj

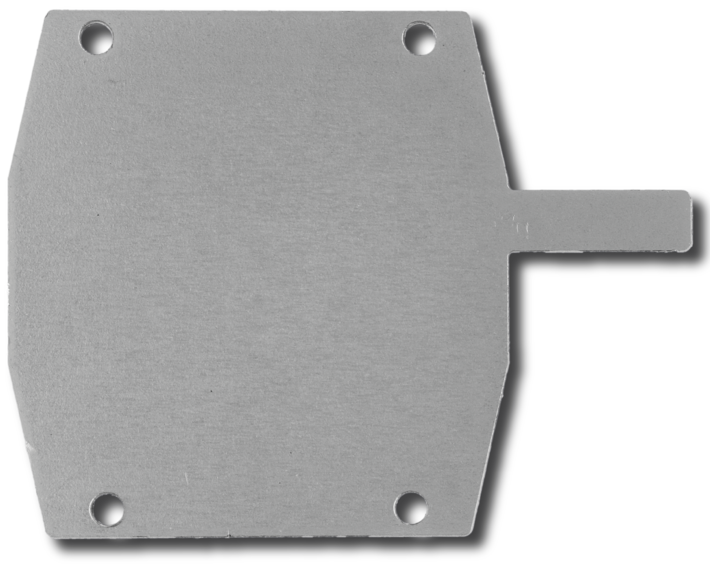

Metallkåpa 2 × C-profilskydd SK-1-100

Skyddet för skjutgrindens C-profil monteras i början och vid behov även i änden av styrprofilen.

 Detalj

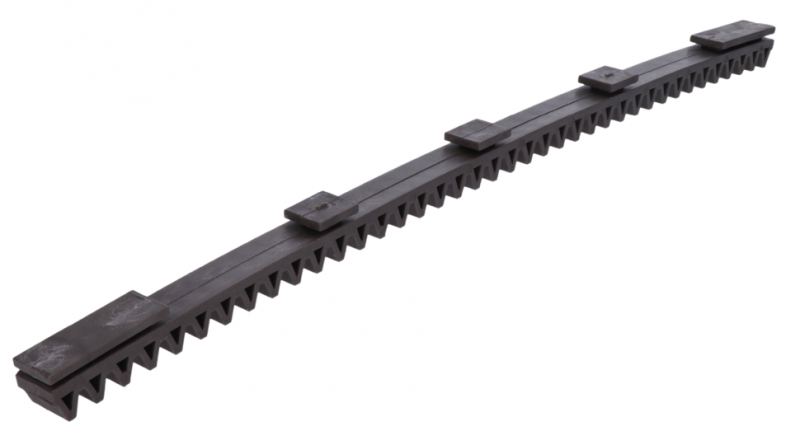

Kuggstång 12 ×

Förstärkt kuggstång i nylon, för upp till 300 kg

 LZ-18

Kuggstången i nylon fungerar som skena för grindens rörelse.

 Detalj

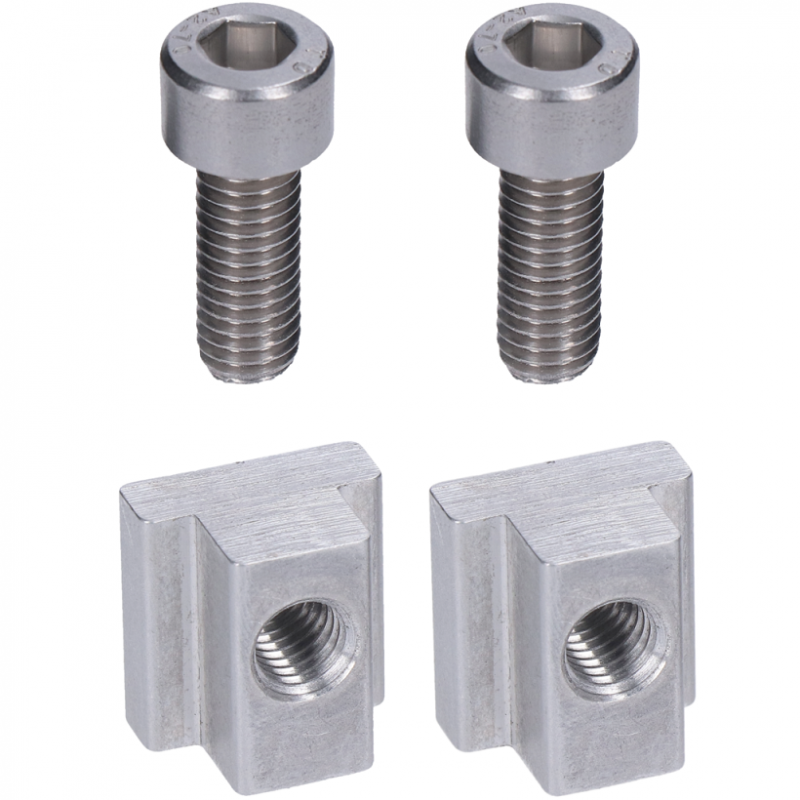

Ändstopp för kuggstång 1 × Stopp för kuggstång i nylon  DH-1

Stopp för kuggstång LZ-21

 Detalj

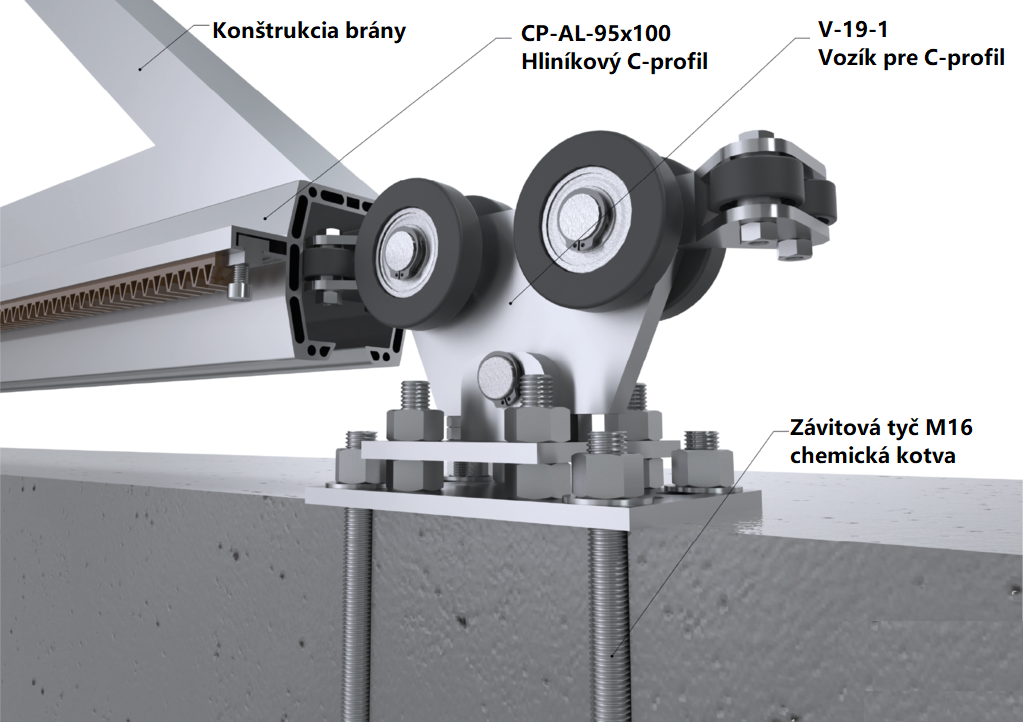

  • I C-profilen passar endast en vagn avsedd för den här C-profilen i aluminium.

Vagn för C-profil

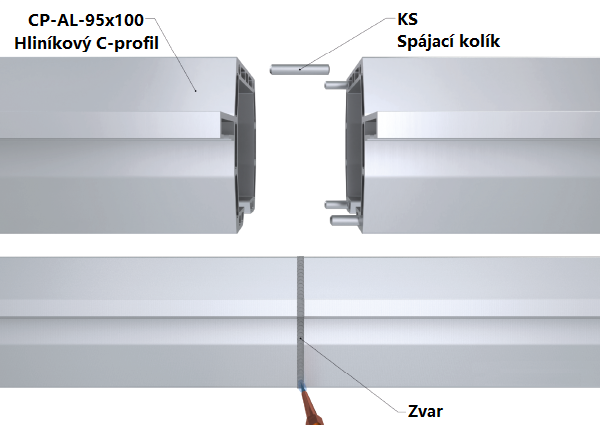

  • C-profiler i aluminium kan skarvas med hjälp av rostfria stift i de förborrade hålen.

Skarvstift KS

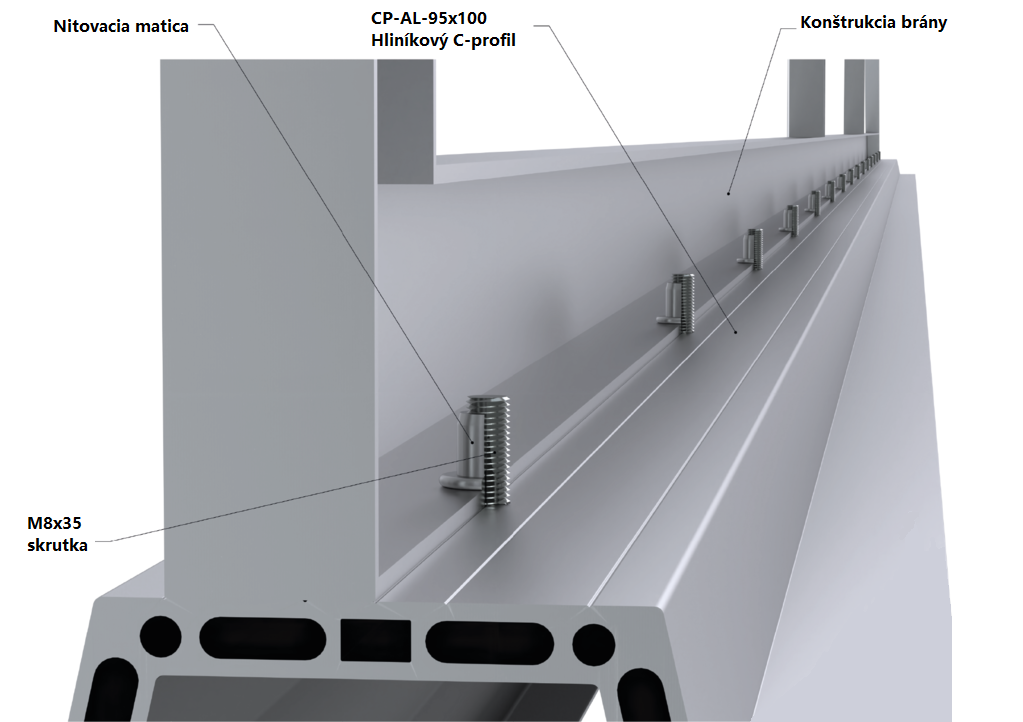

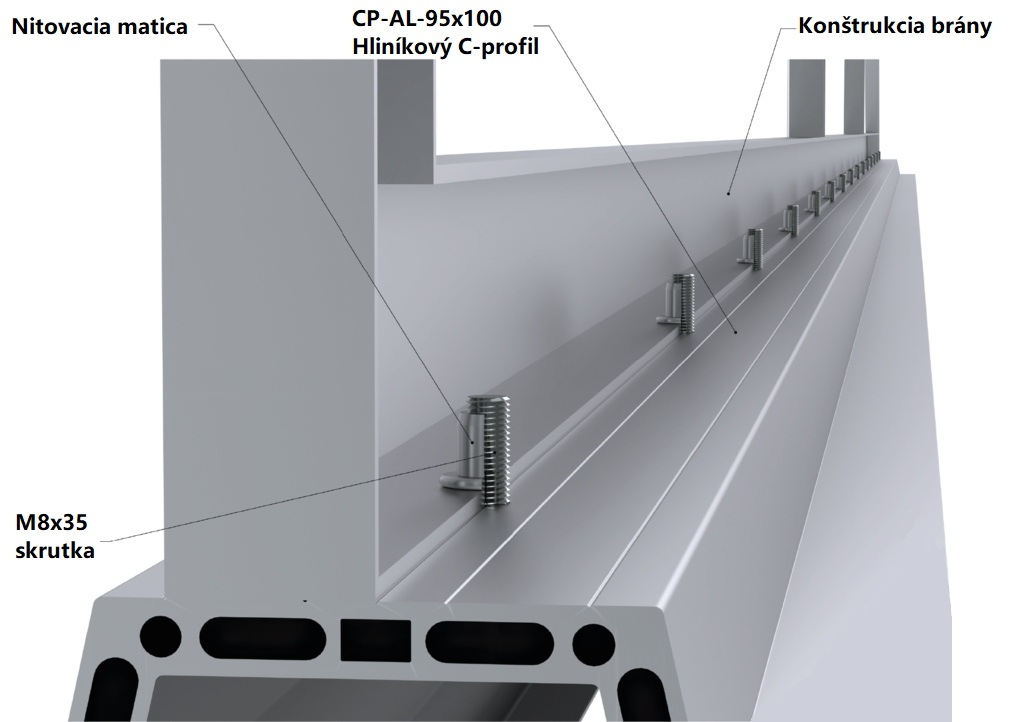

  • C-profilen i aluminium kan även fästas i grindkonstruktionen med skruvar och nitmuttrar:



montering av C-profil

Nedre inkörningsrulle

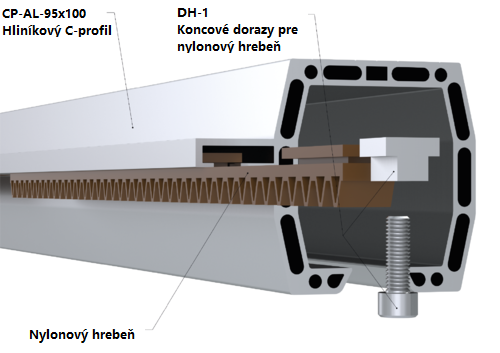

  • På sidan av C-profilen finns ett spår för kuggstången, som skjuts in i spåret och låses i änden med stopp.

Kuggstång i nylon



C-profilen i aluminium levereras med ett stängt spår, som enkelt knackas ut med en träbit och en liten hammare. Tack vare detta har profilen bättre strukturell hållfasthet vid transport, och dessutom kommer mindre smuts in i den.
