Sats för tillverkning av fribärande skjutgrind med extra kort överhäng Intelligate IG350
Nytt| Produkttillgänglighet: | inom 7 dagar | Vi skickar normalt varan inom 7 dagar. |
|---|
inom 7 dagar
42 947,25 kr inkl. moms
| Vikt |
|---|
| 60 kg |
Produktbeskrivning Sats för tillverkning av fribärande skjutgrind med extra kort överhäng Intelligate IG350
Har du ont om plats på tomten för överhänget till en klassisk fribärande skjutgrind? Intelligate-systemet är särskilt utformat för situationer där utrymmet bredvid grindöppningen är för kort för att ett standardöverhäng ska få plats. >>Monteringsanvisning för nedladdning>>.
Med intelligate IG350-systemet räcker det med ett överhäng på bara 40 cm utöver grindens fria öppningsbredd. En klassisk fribärande grind skulle vid en 4 meter bred öppning kräva ett överhäng på cirka 1,5 till 2 meter. Med Intelligate-systemet sparar du mer än en meter utrymme.
| Satsen innehåller: | IG350-sats | |||
|---|---|---|---|---|
 |
1 × | Komplett INTELLIGATE 350-vagnsystem för MGD C-profil | IG350 | |
 |
1× | Aluminium C-profil MGD 5400mm | MGD1-LS | |
 |
1 × | Monteringskonsol för grindmotorer | MK-IG | |
 |
1 × | Anslagsdel för MGD C-profil | MGD1-EDR | |
 |
1 × | Ändlock till MGD C-profil | MGD1-ED | |
 |
1 × | Nedre grindstopp | NALS | |
 |
1 × | Övre grindstopp med rullar | NELGR-60 | |
| Monteringsanvisning | ||||

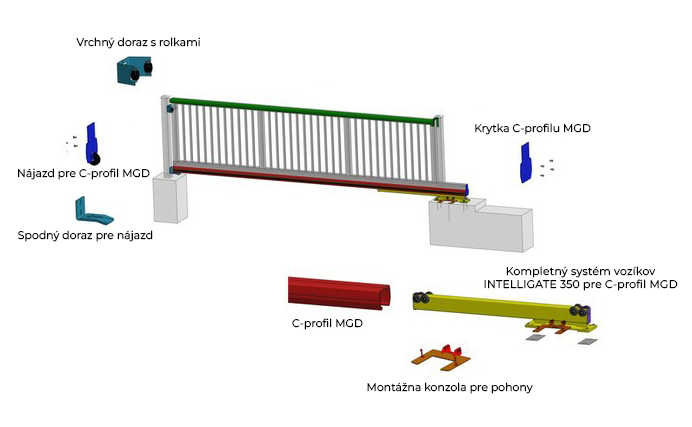

Komponenternas placering i konstruktionen:
Exempel:
Om portens fria passagebredd är 4000 mm krävs ett utrymme på 4400 mm för att öppna porten helt med Intelligate-systemet (4000 passage/port + 400 portöverhäng).
Mått:
- GL: total längd
- DL: fri passagebredd
- GP: grundplattans längd
- EL: bärarmens längd
- EL effektiv: effektiv klämlängd
- H: köpskenans överkant (=200 mm)
- Tillåten vikt: portens maximala vikt inklusive skena
- Tillåten vikt/m: maximal vikt per meter inklusive skena (5 kg/m)
Varning:
- Körmekanismen måste skruvas fast med fyra ankare, vart och ett med en klämkraft på minst 25 kN.
- Denna klämkraft uppnås med en ingjuten gängstång M12 och ett åtdragningsmoment på 60 Nm.
- Innan ankarna dras åt måste mellanrummet mellan grundplattan och fundamentet fyllas med gjutmassa.
