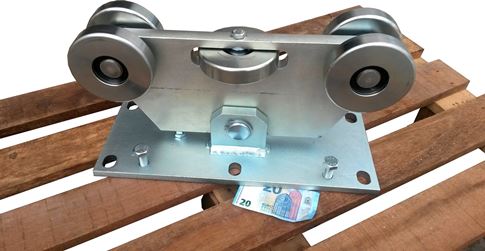

Rullvagn för skjutgrind med 5 rullar för C-profil 140x140x6
Zn| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
3 265,24 kr inkl. moms
| Vikt |
|---|
| 43 kg |
Produktbeskrivning Rullvagn för skjutgrind med 5 rullar för C-profil 140x140x6
Helstålvagn för fribärande skjutgrindar med en vikt på upp till 1000kg och en fri passagebredd på upp till 13m.
- Variant C395-3G passar till C-profil 140x140x6 mm Fe och till C-profil 140x140x6 mm Zn.
Möjligheten att justera vagnen gör det möjligt att finjustera grindens lutning och därmed få en jämn gång (även med hänsyn till marknivån eller lutningen i passagen).
Vagnens svängning gör att grindens vikt/tryck fördelas jämnt på vagnarnas alla lagerhjul vid varje ögonblick av grindens rörelse. Vagnen har en M12-mutter för justering av vagnens svängning.
Möjlighet att köpa vagnar till förmånligt pris i Komponentsats för tillverkning av en fribärande grind. Alla rabatterade satser för fribärande grindar.
Mått på vagnarnas hål och skruvar
| Kod | Monteringshål | Skruvar | Justeringsskruv |
|---|---|---|---|
| C395-3G |
6 st. 22×30 | M16×35 | M12 |

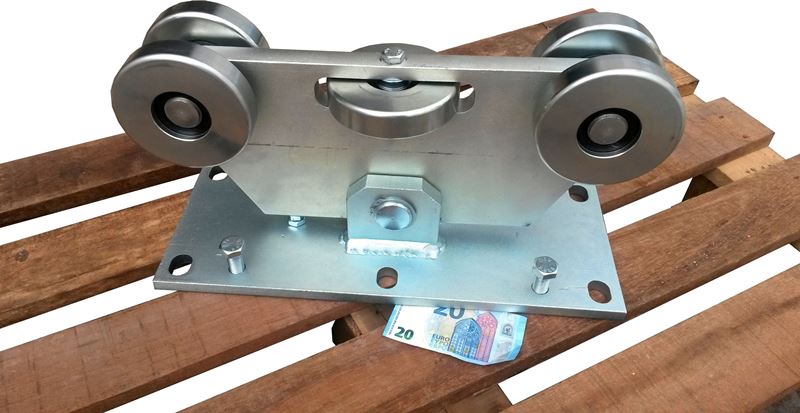

Vagn C395-3G i verklig storlek
FÖRANKRING AV BÄRVAGNAR FÖR FRIBÄRANDE GRIND:
Bärvagnarna kan förankras:
- på gängstänger som gjuts direkt in i fundamentet
- på gängstänger kemiskt fastlimmade i ett redan härdat betongfundament
- på slagna ankare i ett redan härdat betongfundament
Monteringsplattornas hål har en minsta bredd på 22mm, de förankras med gänga M20. Alla metoder är lämpliga; valet beror på vilken du har bäst erfarenhet av.

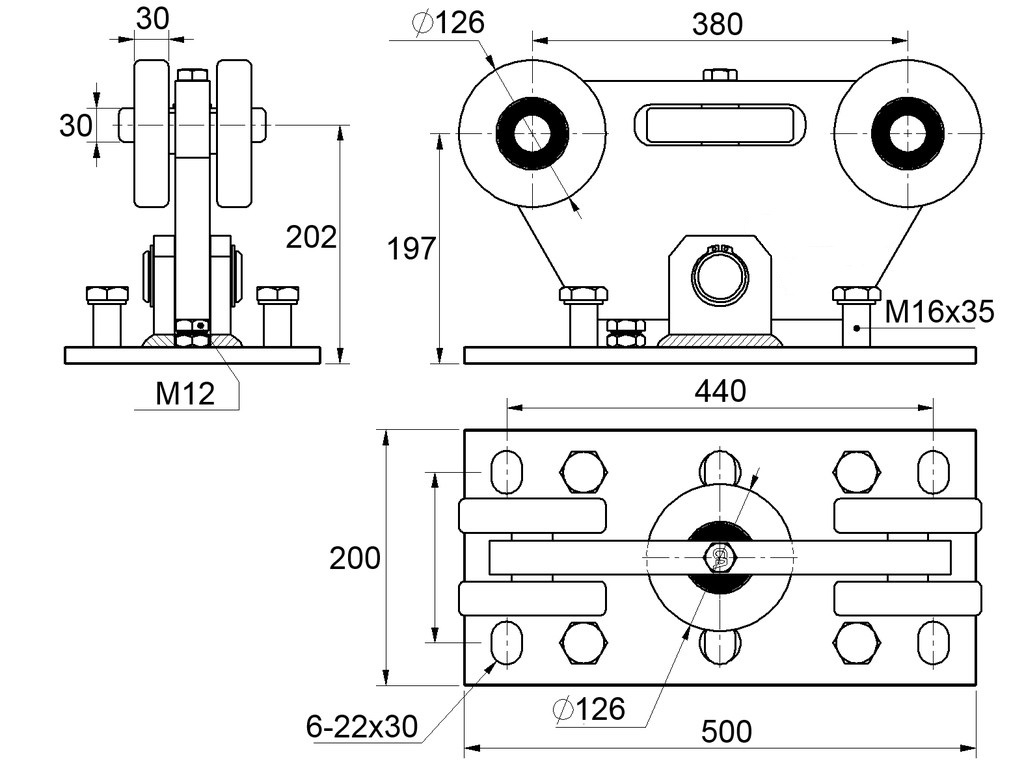

Ritning av vagn C395-3G:
360°:
