NICE Toona TO5016 – separat motor för slaggrindar, för grindblad upp till 5 m/500 kg


Produkttillgänglighet: på frågan

Produkten kanske inte är tillgänglig, kontakta oss för mer information.

NICE Toona TO5016 – separat motor för slaggrindar, för grindblad upp till 5 m/500 kg NICE Toona TO5016 – separat motor för slaggrindar, för grindblad upp till 5 m/500 kg
NICE-TO5016
på frågan
3 980,65 kr exkl. moms
4 975,81 kr inkl. moms

 st.
Vikt
7,00 kg

Produktbeskrivning NICE Toona TO5016 – separat motor för slaggrindar, för grindblad upp till 5 m/500 kg

  • Icke reversibel
  • 230 V
  • Långsam
  • Med mikrobrytande ändlägesstopp för öppning och stängning

Användningsområde

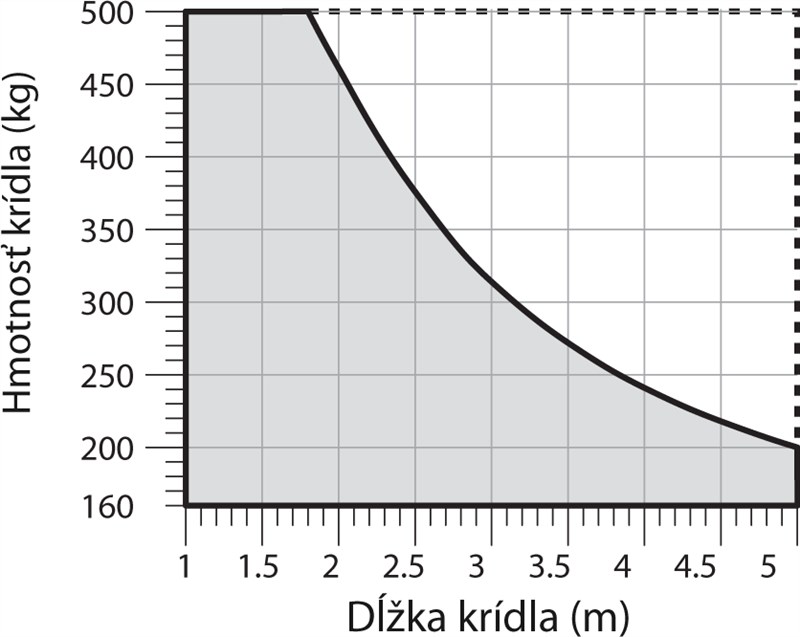

För grindblad med en vikt på upp till 500 kg och en längd på 5 m enligt följande användningsdiagram:

Användningsgräns för NICE Toona 5-motorn

Kompatibla styrenheter

Tekniska egenskaper

Matningsspänning 230 V
Strömförbrukning 1,5 A
Effekt 340 W
Hastighet 0,013 m/s
Kraft 1800 N
Cykler/timme* 54
Skyddsklass IP44
Arbetstemperatur -20 °C till +50 °C
Mått 965x115x105mm
Vikt 7 kg

* vid optimal installation

I. Montering av bakre fästkonsol

Ritning över NICE Toona-motorns öppning inåt Ritning över NICE Toona-motorns öppning utåt
Ritning över öppning inåt Ritning över öppning utåt

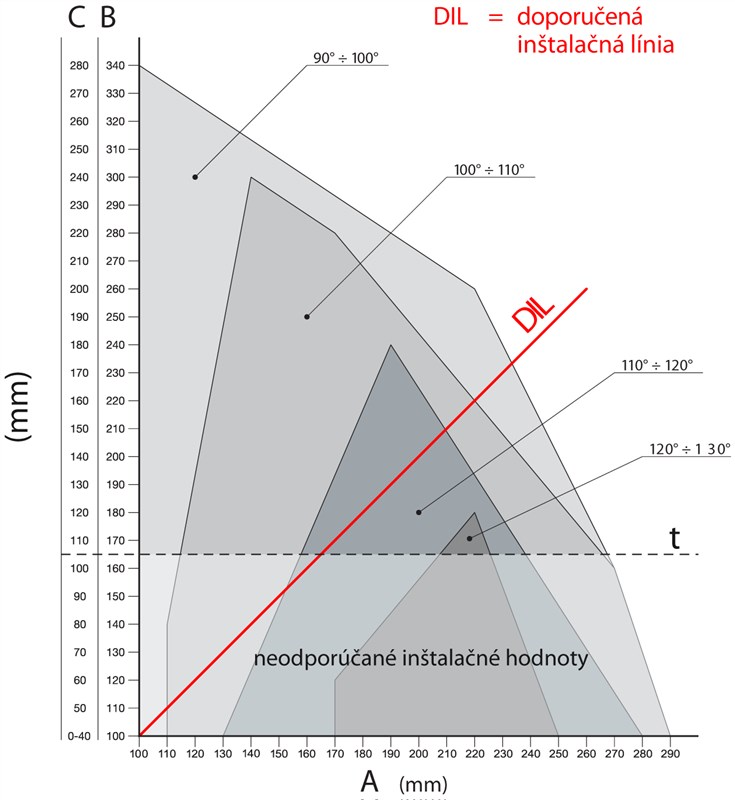

Beräkna positionen för den bakre konsolen med hjälp av diagrammet, där du kan läsa av måtten A och B och maximal öppningsvinkel. Observera att värdena A och B måste vara ungefär lika (helst identiska) för att motorn ska kunna röra sig jämnt och linjärt.

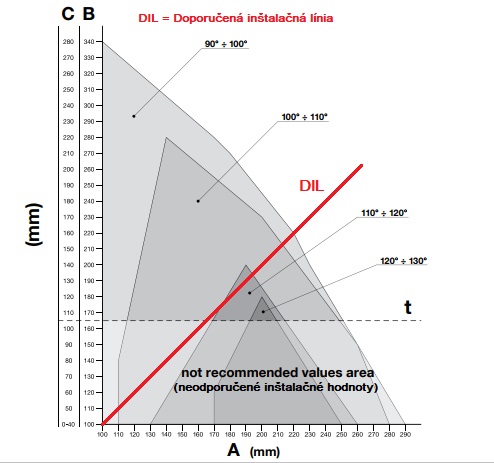

Installationsdiagram för NICE Toona TO5016-motorn Illustrativt exempel på beräkning av monteringsmått för NICE Toona-motorn
Beräkningsdiagram Exempel på avläsning av värden i diagrammet



Beräkningssteg:

  1. Mät avståndet C från ritningen
  2. I diagrammet drar du en horisontell linje som skär den uppmätta nivån C
  3. Genom att skärningspunkten för denna linje med DIL (Rekommenderad installationslinje) kan du avläsa den maximala öppningsvinkeln
  4. Om skärningspunkten ligger under nivån tmåste du justera värdena så att skärningspunkten hamnar ovanför denna nivå
  5. Om skärningspunkten ligger ovanför nivån tär allt i sin ordning, men om den angivna maximala öppningsvinkeln inte är lämplig måste värdet A justeras och vid behov även värdet B, så att de blir ungefär lika (helst identiska)

Innan du fäster konsolen på en stolpe eller vägg måste den kortas till önskad längd som motsvarar måtten A och B och svetsas fast på monteringsplattan.

Kapa konsolen till önskad längd Svetsa fast den förkortade konsolen på monteringsplattan
1. Kapa konsolen till önskad längd 2. Svetsa fast den förkortade konsolen på monteringsplattan



I leveransförpackningen ingår en konsol som är 150 mm lång. Om du behöver en längre konsol för särskilda situationer, eller om du vill att grinden ska öppnas utåt, rekommenderar vi att du beställer till den förlängda konsolen NICE PLA6.

Innan du fäster den bakre konsolen ska du kontrollera att den främre konsolen hamnar på grindbladets fasta del, eftersom den främre och bakre konsolen har olika höjd, vilket framgår av bilden.



Skillnad F=44mm.

 Höjdskillnad mellan den främre och bakre konsolen

Om allt stämmer fäster du den bakre konsolen på stolpen eller väggen med skruvar, pluggar och brickor.

II. Montering av främre fästkonsol

Den främre konsolen ska monteras på grindbladet på ett avstånd som motsvarar värdena D och E, som du kan läsa av i Tabeller (värdet D är fast och är 880 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280
E 780 770 760 750 740 730 720 710 700 690 680 670 660 650 640 630 620 610 600



I den medföljande förpackningen ingår en svetskonsol. Om du behöver en konsol för skruvmontering rekommenderar vi att du beställer alternativet den främre skruvkonsolen NICE PLA8 skruvfästet NICE PLA8.

  1. Beräkna från tabellen värdet E
  2. Beräkna höjden enligt bilden fästhöjderna (visa bild)
  3. Fäst fästet på grindbladet (om du svetsar fast fästet rekommenderar vi att du först bara häftar fast det)

III. Montering av grindmotorn på det bakre fästet

Montering av NICE Toona-motorn på det bakre fästet
  1. Fäst motorn på fästet enligt bilden med den medföljande bakre fästbulten, brickan och muttern.
  2. Dra åt muttern helt och lossa sedan 1/10 varv så att grindmotorn kan vridas



IV. Montering av grindmotorn på det främre fästet

Montering av NICE Toona-motorn på det främre fästet
  1. Fäst motorn på fästet enligt bilden med den medföljande bulten och brickan.
  2. Dra åt bulten helt



V. Inställning av det mekaniska ändstoppet

Om det inbyggda mekaniska ändstoppet används, som motorn stannar mot vid öppning, behöver externa markstopp inte användas. Inställningen görs så här:

Inställning av det mekaniska ändstoppet för NICE Toona-motorn
  1. Frigör motorn enligt anvisningarna för att frigöra motorn
  2. Lossa skruven till det mekaniska ändstoppet
  3. Flytta grindbladet för hand till önskat öppet läge
  4. Flytta hela det mekaniska ändstoppet mot bulten och dra åt skruven enligt bilden
  5. Om båda används, utför steg 2–4 för både det främre (öppningsstoppet) och det bakre (stängningsstoppet) mekaniska ändstoppet
  6. Flytta grindbladet för hand till stängt läge och lås motorn igen
