NICE Toona TO4015 – separat drivmotor för slaggrindar med grindblad upp till 3 m/500 kg
| Produkttillgänglighet: | på frågan | Produkten kanske inte är tillgänglig, kontakta oss för mer information. |
|---|
på frågan
4 349,87 kr inkl. moms
| Vikt |
|---|
| 6,00 kg |
Produktbeskrivning NICE Toona TO4015 – separat drivmotor för slaggrindar med grindblad upp till 3 m/500 kg
- Icke-reverserande
- 230 V
- Långsam
- Med mikrobrytande ändstopp för öppning
Användningsområde
För grindblad med en vikt på upp till 500 kg och en längd på upp till 3 m enligt följande användningsdiagram:
Kompatibla styrenheter
Tekniska egenskaper
| Strömförsörjning | 230 V |
|---|---|
| Strömförbrukning | 1,5 A |
| Effekt | 340 W |
| Hastighet | 0,013 m/s |
| Kraft | 1800 N |
| Cykler/timme* | 54 |
| Kapslingsklass | IP44 |
| Drifttemperatur | -20 °C till +50 °C |
| Mått | 820x115x105 mm |
| Vikt | 6 kg |
* vid optimal installation
I. Montering av det bakre fästbeslaget
 |
 |
| Ritning över öppning inåt | Ritning över öppning utåt |

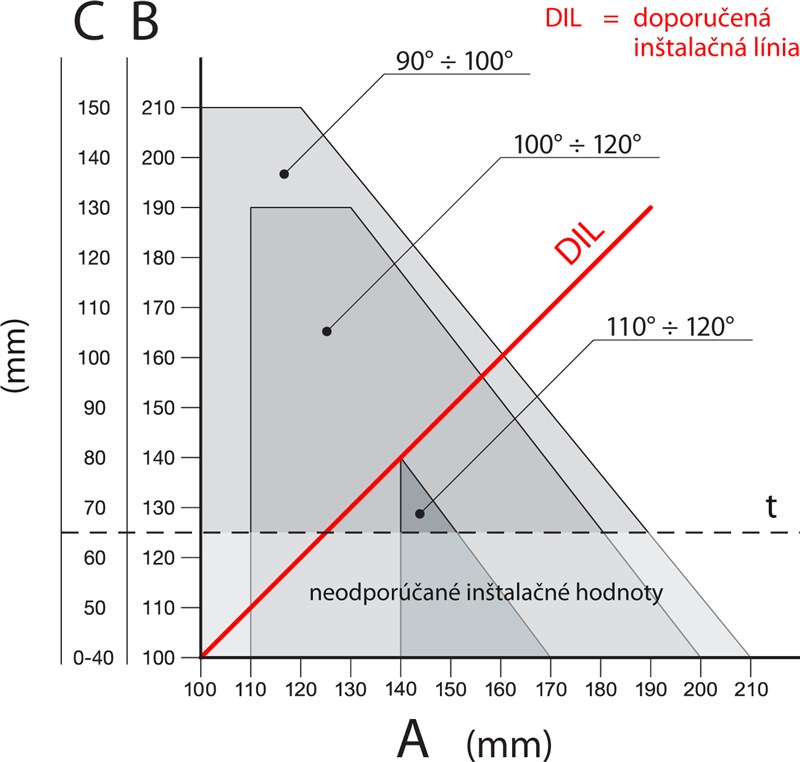

Beräkna det bakre beslagets placering med hjälp av diagrammet, där du kan avläsa måtten A och B samt maximal öppningsvinkel. Observera att värdena A och B måste vara ungefär lika (helst identiska) för att motorn ska kunna röra sig jämnt och linjärt.
 |
 |
| Beräkningsdiagram | Exempel på avläsning av värden i diagrammet |
Beräkningsförfarande:
- Mät avståndet C i ritningen
- I diagrammet drar du en horisontell linje som skär det uppmätta värdet C
- Där linjen skär DIL (rekommenderad installationslinje) får du fram den maximala öppningsvinkeln
- Om skärningspunkten ligger under nivå t, måste du justera värdena så att skärningspunkten hamnar ovanför denna nivå
- Om skärningspunkten ligger ovanför nivå t, är allt i sin ordning, men om den angivna maximala öppningsvinkeln inte är tillräcklig, måste värdet A justeras, och vid behov även värdet B, så att de blir ungefär lika (helst identiska)
Innan du fäster beslaget på stolpen eller väggen måste det kapas till önskad längd enligt måtten A och B och svetsas fast på monteringsplattan.
 |
 |
| 1. Kapa beslaget till önskad längd | 2. Svetsa fast det kapade beslaget på monteringsplattan |
Förpackningen innehåller ett 150 mm långt beslag. Om du behöver ett längre beslag för särskilda förhållanden eller vill att grinden ska öppnas utåt rekommenderar vi att du beställer till det förlängda beslaget NICE PLA6.
|
Innan du fäster det bakre beslaget, kontrollera att det främre beslaget hamnar på en fast del av grindbladet. Det är en höjdskillnad mellan det främre och det bakre beslaget, vilket framgår av bilden.
Skillnad F = 44 mm. |
 |
Om allt stämmer, fäst det bakre beslaget på stolpen eller väggen med skruvar, pluggar och brickor.
II. Montering av det främre fästbeslaget
Det främre beslaget ska monteras på grindbladet på ett avstånd som motsvarar värdena D och E, som du kan läsa av i tabellen (värdet D är fast och 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
I förpackningen ingår ett fäste för svetsning. Om du föredrar ett skruvfäste rekommenderar vi att du beställer alternativet skruvfästet NICE PLA8.
- Beräkna utifrån tabellen värdet E
- Beräkna höjden enligt bilden av fästenas höjd (visa bilden)
- Fäst beslaget på grindbladet (om du svetsar fast beslaget rekommenderar vi att du bara häftar fast det tills vidare)
III. Montering av grindmotorn på det bakre fästet
 |
|
IV. Montering av grindmotorn på det främre fästet
 |
|
V. Inställning av det mekaniska ändstoppet
Om det inbyggda mekaniska ändstoppet används, som motorn stöter emot vid öppning, behövs inga externa markstopp. Inställningen görs på följande sätt:
 |
|
