NICE Toona TO4006 – separat drivmotor för slaggrindar, för grindblad upp till 3 m/500 kg
| Produkttillgänglighet: | på frågan | Produkten kanske inte är tillgänglig, kontakta oss för mer information. |
|---|
Produktbeskrivning NICE Toona TO4006 – separat drivmotor för slaggrindar, för grindblad upp till 3 m/500 kg
- Icke reversibel
- 230V
- Snabb
- Med mikrobrytare för ändlägesstopp vid öppning och stängning
Användningsområde

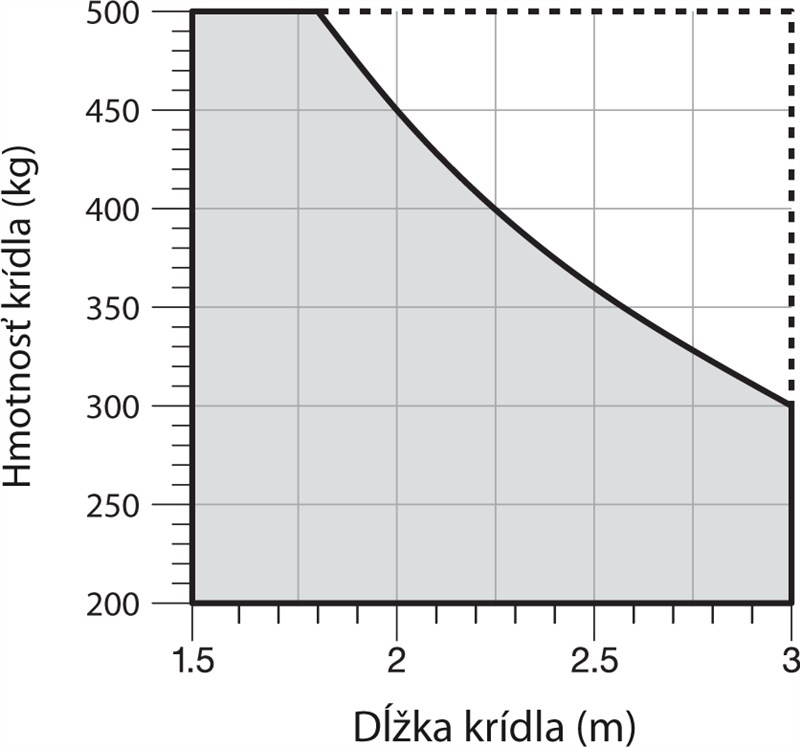

För grindblad med en vikt på upp till 500kg och en längd på 3m enligt följande användningsdiagram:
Kompatibla styrenheter
Tekniska egenskaper
| Strömförsörjning | 230V |
|---|---|
| Strömförbrukning | 1,5A |
| Effekt | 340W |
| Hastighet | 0,016m/s |
| Kraft | 1800N |
| Cykler/timme* | 58 |
| Skyddsklass | IP44 |
| Arbetstemperatur | -20°C till +50°C |
| Mått | 820x115x105mm |
| Vikt | 6kg |
* vid optimal installation
I. Montering av det bakre fästbeslaget
 |
 |
| Ritning över öppning inåt | Ritning över öppning utåt |

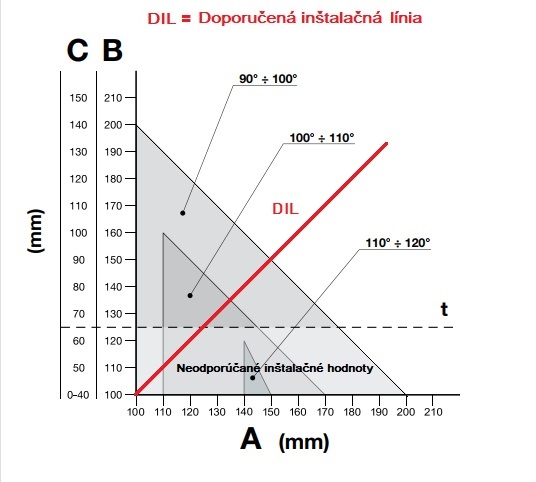

Beräkna det bakre beslagets position med hjälp av diagrammet, där du kan avläsa måtten A och B och maximal öppningsvinkel. Observera att värdena A och B måste vara ungefär lika (helst identiska) för att motorn ska kunna röra sig jämnt och linjärt.
 |
 |
| Beräkningsdiagram | Exempel på avläsning av värden i diagrammet |
Beräkningsmetod:
- Mät avståndet C från ritningen
- I diagrammet drar du en horisontell linje som skär det uppmätta värdet C
- Där linjen skär DIL (Rekommenderad installationslinje) kan du avläsa maximal öppningsvinkel
- Om skärningspunkten ligger under nivå tmåste du justera värdena så att skärningspunkten flyttas ovanför denna nivå
- Om skärningspunkten ligger ovanför nivå tär allt i sin ordning, men om den angivna maximala öppningsvinkeln inte är lämplig måste värdet A justeras och vid behov även värdet B, så att de blir ungefär lika (helst identiska)
Innan du fäster beslaget på en stolpe eller vägg måste det kapas till önskad längd enligt måtten A och B och svetsas fast på monteringsplattan.
 |
 |
| 1. Kapa beslaget till önskad längd | 2. Svetsa fast det kapade beslaget på monteringsplattan |
I den medföljande förpackningen finns ett beslag som är 150 mm långt. Om du behöver ett längre beslag för särskilda situationer eller vill att grinden ska öppnas utåt rekommenderar vi att du beställer till det förlängda beslaget NICE PLA6.
|
Innan du fäster det bakre beslaget ska du kontrollera att det främre beslaget hamnar på grindbladets fasta del. Det främre och det bakre beslaget sitter nämligen på olika höjd, vilket framgår av bilden.
Skillnad F=44mm. |
 |
Om allt stämmer fäster du det bakre beslaget på stolpen eller väggen med skruvar, pluggar och brickor.
II. Montering av det främre fästbeslaget
Det främre beslaget ska monteras på grindbladet på ett avstånd enligt värdena D och E, som du kan avläsa i tabellen (värdet D är fast och är 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
I leveransen ingår ett fäste för fastsvetsning. Om du vill ha ett skruvfäste rekommenderar vi att du beställer det alternativa skruvfäste NICE PLA8.
- Beräkna från tabellen värdet E
- Beräkna höjden enligt bilden fästenas höjder (visa bilden)
- Fäst konsolen på grindbladet (om du svetsar fast konsolen rekommenderar vi att du tills vidare bara häftsvetsar den)
III. Montering av grindmotorn på det bakre fästet
 |
|
IV. Montering av grindmotorn på det främre fästet
 |
|
V. Inställning av det mekaniska rörelsestoppet
Om det inre mekaniska rörelsestoppet används, som motorn stöter emot vid öppning, behöver externa markstopp inte användas. Inställningen görs på följande sätt:
 |
|
