NICE M-Fab MFAB3024HS – fristående underjordisk drivsystem för slaggrindar med grindblad upp till 3 m/300 kg
Nytt| Produkttillgänglighet: | inom 7 dagar | Vi skickar normalt varan inom 7 dagar. |
|---|
inom 7 dagar
5 578,66 kr inkl. moms
| Vikt |
|---|
| 11 kg |
Produktbeskrivning NICE M-Fab MFAB3024HS – fristående underjordisk drivsystem för slaggrindar med grindblad upp till 3 m/300 kg

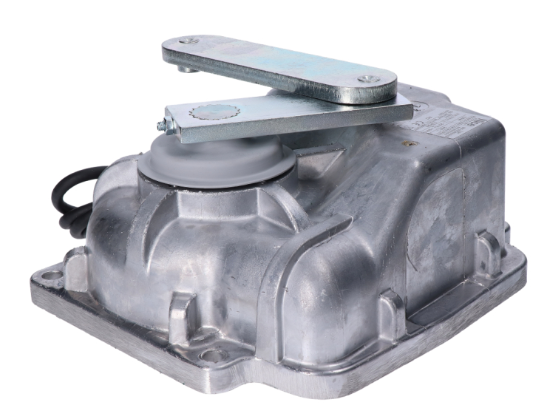

NICE M-FAB MFAB3024HS är en fristående underjordisk irreversibel motor med 24 V DC-motor och magnetisk encoder för en grindflygel. Styrenhet ingår inte; för en ny installation används NICE MC824HR30. För två grindflyglar behöver du två motorer och en lämplig styrenhet.
Motorn är dold under gångjärnsaxeln och påverkar därför inte grindens utseende. Den passar även där det inte finns plats för en linjär motor eller ledarmsmotor. Själva boxen utgör grindflygelns nedre infästning. 24 V är motorspänningen; MC824HR30 har nätanslutning på 230 V AC.
Versionen HighSpeed är avsedd för snabbare passage. En öppning på 90° tar cirka 8 sekunder, utan acceleration eller inbromsning. Hastigheten ersätter inte säkerhetskontrollen; lämpligheten avgörs av grindflygelns längd, vikt och konstruktion.
Styrning och kompatibla tillbehör
Båda 24 V-motorerna i M-FAB-serien använder styrenheten MC824H med encoder-ingångar. MC824L ersätter inte den för den här motorn. För äldre MC824HR10 ska du följa anvisningarna för det kort som faktiskt är installerat; överför inte inställningarna för MC824HR30 till en annan generation.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styrning av en eller två motorer. Anslutning. | För en ny installation MC824HR30 / MCA1R30. För äldre installation MC824HR10 / MCA1R10; ersättningskort MCA1R10. Välj anslutning efter det kort som faktiskt är installerat. |
| Varningsljus | Signalerar att grinden är i rörelse. Strömförsörjning och tillåten strömförbrukning anges av styrenheten; utgångsdata. |
Övriga varningsljus välj efter spänningen och den maximala strömförbrukningen för FLASH-utgången på den styrenhet som faktiskt är installerad. |
| Fotoceller | Skyddar passagen utifrån placering och driftläge. Anslutning och inställning. |
Anslut trådbundna BlueBUS-par till BLUEBUS. EPMOW kräver ett radiogränssnitt NICE IBW anslutet till BlueBUS; de ansluts inte direkt med ledningar som EPMB. På FT210B drivs sändaren på grindflygeln av ett batteri, medan mottagaren ansluts med två ledare till BlueBUS. FT210B överför även säkerhetskantens status. Reläfotoceller ansluts till kontaktutgångar, inte till BlueBUS. |
| Sändare | Fjärrkontroll. Kodningstypen måste vara kompatibel med den installerade mottagaren. ON3ELR hör till OXILR; ON3EBD till OXIBD. Parkoppling av fjärrkontroller. | |
| Mottagare | Mottagare för anslutning till styrenhetens SM-kontakt. OXIBD och OXILR använder olika radiosystem; välj sändare utifrån mottagaren. |
|
| Antenn | Bättre räckvidd för fjärrkontrollen. Anslut antennen till den installerade mottagaren; för OXIBD ansluts den direkt till mottagarens antennterminaler. | |
| Knappsats | Åtkomst med kod. EDSWG måste vara kompatibel med radiomottagaren; EDSB använder BlueBUS och kräver efterföljande inlärning av enheterna. | |
| Nyckelbrytare | Nyckelstyrning via potentialfri NO-kontakt till ingången för stegvis manövrering, öppning eller stängning. | |
| Elslutbleck | Rekommenderad låsning av grindblad som är längre än 2,5 m; låsutgång. |
|
| Kortläsare | Åtkomst med bricka eller kort. ETPB ansluts till BlueBUS; utför enhetsinlärning efter installationen. |
|
| Reservkraft | Drift vid strömavbrott. Välj batteri utifrån styrenhetens generation och kontakt. |
För MC824HR30 NICE PSS324. En äldre PS324 med MC824HR30 kräver att Standby är avstängt (L4 = OFF) samt kabel CABLA11 och motsvarande inställning; reservkraftsanslutning. |
Motor, fundamentbox och frikoppling
| Del av enheten | Vad du behöver |
|---|---|
| Motor MFAB3024HS | En 24 V-motor med magnetisk pulsgivare, 2 m anslutningskabel, kopplingsarm och mekaniskt stängningsstopp. |
| Fundamentbox | MFABBOX av kataforesbehandlat stål eller rostfritt stål MFABBOXI. Boxen innehåller ett öppningsstopp. Ingår inte med en fristående motor. |
| Manuell frikoppling | NICE MEA2 med nyckel eller NICE MEA3 med spak. Frikopplingsmekanismen måste vara åtkomlig och korrekt ansluten till grindbladet. |
| Styrning och säkerhet | MC824HR30, fotoceller, mottagare, fjärrkontroller och varningsljus beroende på grindens utrustning. De är inte inbyggda i motorn. |
| Större öppningsvinkel | NICE MEA1 med kedjeväxel; endast för grindblad upp till 2,5 m och med lämpliga yttre stopp. |
Både boxen och motorn kan användas för höger- och vänsterhängda grindblad. NICE M-FAB bygger vidare på METRO-serien; kontrollera kompatibiliteten hos den aktuella äldre boxen, kopplingsarmen och frikopplingen vid byte.
Satser för ett eller två grindblad
Satserna innehåller motor- och säkerhetstillbehören som anges nedan. Antalet motorer motsvarar antalet grindblad; två motorer höjer inte gränsvärdet för ett enskilt grindblad. Vid val, följ lämplighetsdiagrammet.
| Ett grindblad | Fristående motor | Två grindblad |
|---|---|---|

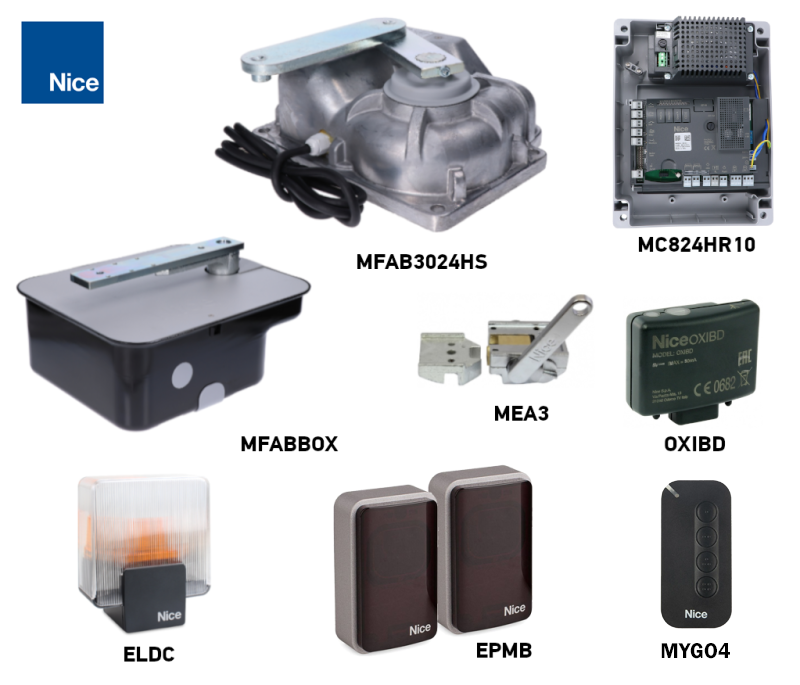

1 motor, 1 MFABBOX-box, 1 MEA3-frikoppling. MC824HR30, OXIBD, 1 MYGO4-fjärrkontroll, ett par EPMB och ELDC-varningsljus. | Fristående motor MFAB3024HS
En 24 V DC-motor. Box, frikoppling, styrenhet och säkerhetsutrustning väljs separat. |

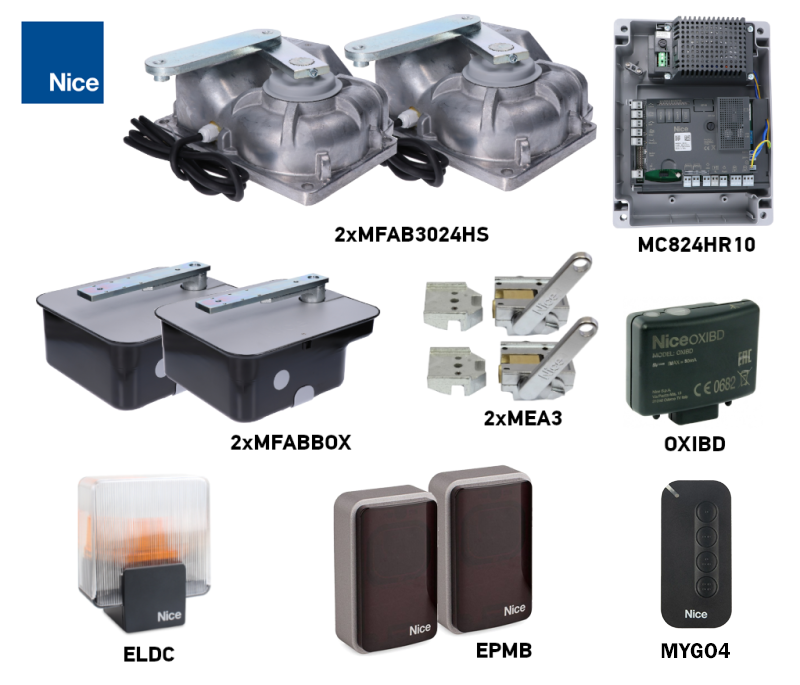

2 motorer, 2 MFABBOX-boxar, 2 MEA3-frikopplingar. MC824HR30, OXIBD, 1 MYGO4-fjärrkontroll, ett par EPMB och ELDC-varningsljus. |
Grindens längd, vikt och drift
Maximal längd på 3 m och maximal vikt på 300 kg gäller inte samtidigt. I diagrammet är en vikt på 300 kg tillåten för ett grindblad med en längd på upp till cirka 1,5 m. För längre grindblad minskar den tillåtna vikten. Hela kombinationen måste ligga inom det tillåtna området i diagrammet.
| Parameter | Gräns och villkor |
|---|---|
| Längd på ett grindblad | Högst 3 m; vid denna längd gäller en lägre tillåten vikt enligt diagrammet. |
| Vikt på ett grindblad | Högst 300 kg; gäller ett kort grindblad på upp till cirka 1,5 m. |
| Drift | 80 cykler/h; motorns nominella arbetscykel är 80 %. |

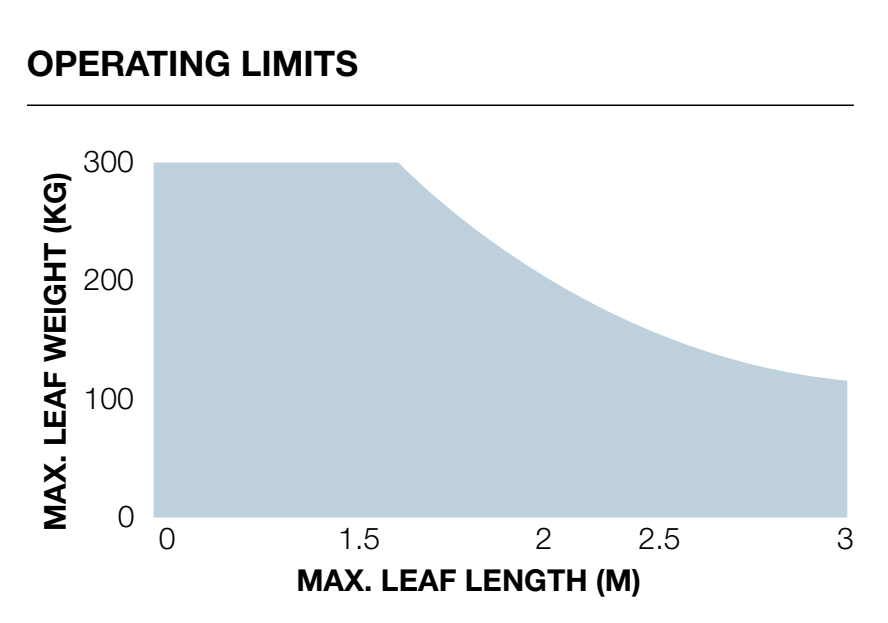

Diagrammets vågräta axel visar längden på ett grindblad i meter och den lodräta axeln visar dess vikt i kilogram. Kombinationen måste ligga inom det blå området; använd inte denna motor utanför det.
Vid heltäckande fyllning, hög grind eller kraftig vind kan den tillåtna belastningen vara lägre. Gångjärnens motstånd, grindbladets form och infästningens hållfasthet påverkar också. Grindbladet måste kunna föras jämnt för hand längs hela rörelsebanan och får inte börja röra sig av sig självt när det släpps.
Arbetscykel 80 % innebär inte kontinuerlig drift utan pauser. Den faktiska driftintensiteten påverkas av öppningsvinkeln, belastningen, temperaturen och inställd acceleration eller inbromsning. En större öppningsvinkel förlänger rörelsen och minskar det tillgängliga antalet cykler.
Montering av boxen och infästning av grindbladet
Fundamentboxens tapp och grindbladets alla gångjärn måste ligga på samma axel. Rotationsaxeln får inte ändras under rörelsen. Felaktig uppriktning belastar både motorn och grinden och kan inte åtgärdas genom att öka kraften. Montering av fundamentbox för underjordisk grindmotor.
- Kontrollera grindbladets bärighet och skick, utrymmet för öppning samt åtkomsten till locket och frikopplingen. Om grindbladet har en gångdörr måste öppning av den blockera automatikens rörelse.
- Förbered ett fundamentschakt, ett kabelskyddsrör och ett fungerande dräneringsrör.
- Fäst öppningsstoppets hållare på boxen innan den gjuts in i betong. Följ dess orientering och mått enligt bilden av stoppen.
- Montera boxen vågrätt i betongen med tappen exakt under axeln för det övre gångjärnet.
- Montera manöverarmen tillsammans med kulan på boxens tapp. Svetsa fast grindbladet ordentligt i frikopplingsarmen enligt bilden; grindbladet måste sitta säkert i gångjärnen.
- Smörj kontaktytorna med lämpligt smörjmedel och smörj lagringen via smörjnippeln.
- Sätt motorn i rätt läge. För in stängningsstoppets hållare i det avsedda hålet och fäst motorn med de fyra självlåsande muttrarna och de medföljande brickorna.
- Anslut motorn till grindbladet med kopplingsarmen. Ställ in båda stoppen och kontrollera hela rörelsebanan för hand.
- Dra kabeln ut ur boxen genom skyddsröret. En eventuell elektrisk kopplingsdosa måste placeras utanför den underjordiska boxen.

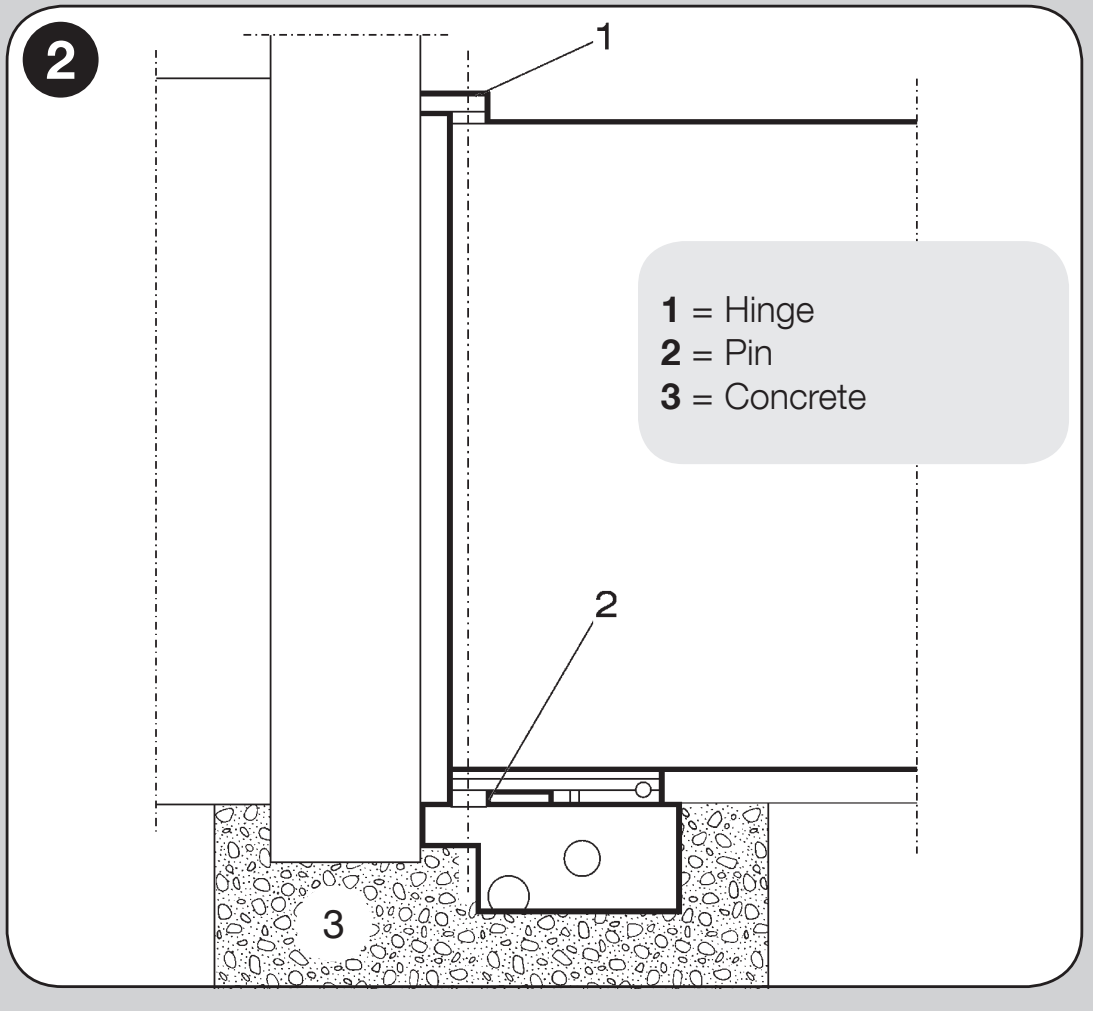

Beteckningar i bilden av axeluppriktningen: 1 gångjärn, 2 boxens tapp, 3 betongfundament.

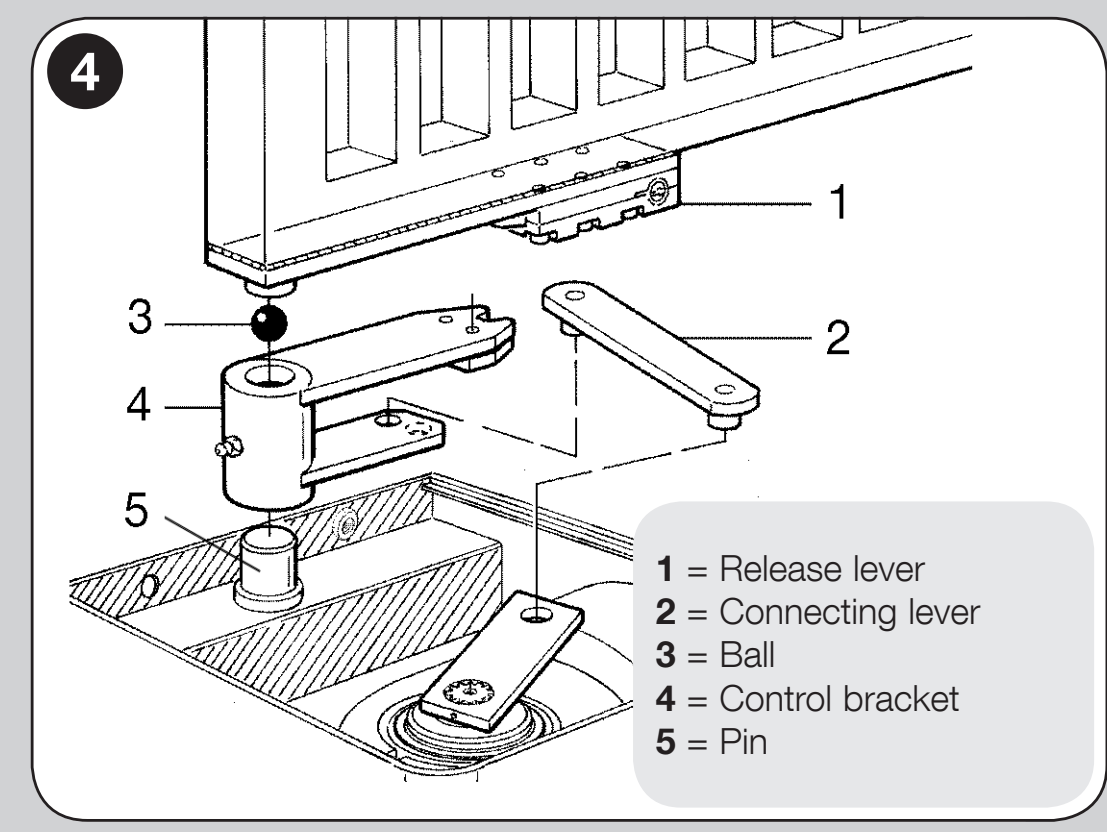

Beteckningar i bilden av motoranslutningen till grindbladet: 1 frigöringsspak, 2 kopplingsarm, 3 kula, 4 manöverspak, 5 tapp. Den exakta placeringen avgörs av den faktiska boxen och dess ritning.
Motorns metallhölje har skyddsklass IP67. Skyddsklassen ersätter inte dränering eller regelbunden rengöring av boxen; boxen får inte stå permanent under vatten. Det får inte finnas några elektriska kopplingar i fundamentboxen. Installation och nätanslutning ska utföras av en behörig tekniker.

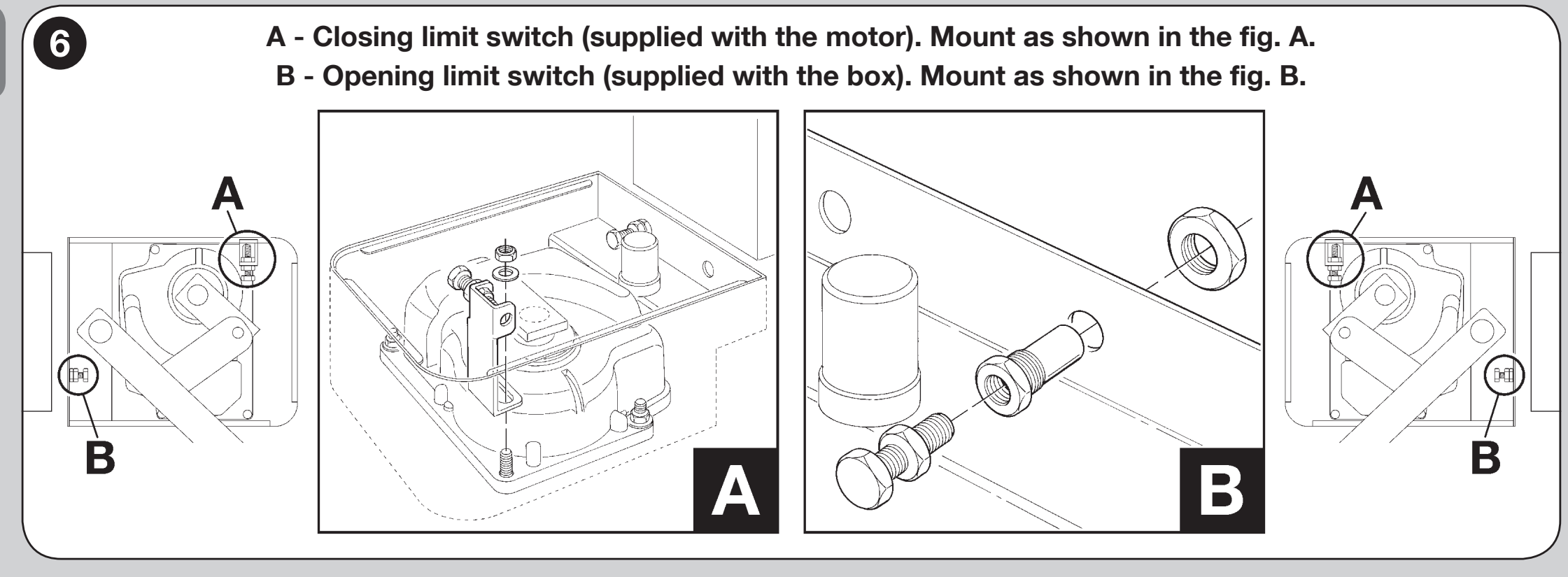

Mekaniska stopp och öppningsvinkel
I en standardinstallation är den maximala öppningsvinkeln 110°. Stängningsstoppet medföljer motorn och öppningsstoppet fundamentboxen. Ändlägena ställs in genom att placera stoppen; de är inte elektriska gränslägesbrytare.
Med tillbehöret NICE MEA1 kan en större vinkel uppnås, ända upp till 360°, endast med en grindbladslängd på högst 2,5 m. Kedjedriften kräver lämpliga yttre stopp och en bedömning av grindbladets hela rörelsebana. En större vinkel kan inte uppnås enbart genom att ändra styrenhetens programmering.
Dra åt stoppens låsmuttrar efter justeringen. För grindblad längre än 2,5 m rekommenderas ett elektriskt lås NICE PLA10 eller NICE PLA11; anslutning till ELS-utgången.

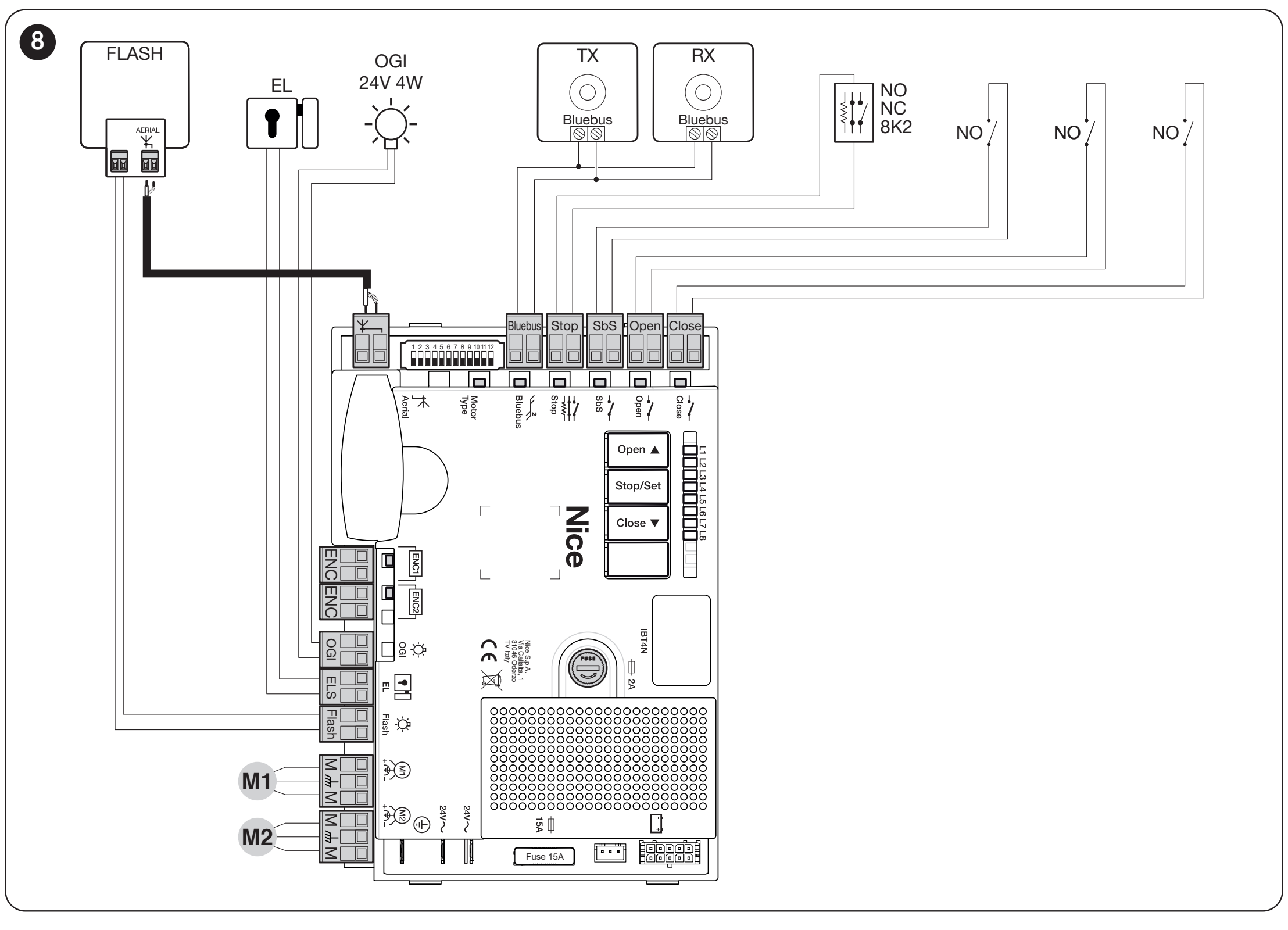

Anslutning av motor och magnetisk enkoder
Koppla från nätspänningen och reservbatteriet innan du ansluter. Den medföljande motorkabeln är 2 m. Vid förlängning ska en lämplig kopplingsdosa användas utanför boxen; det är förbjudet att skarva ledare i boxen.
| Kabeldragning MFAB3024HS | Anslutning till MC824H |
|---|---|
| Motorparet | 24 V DC-matning till M1 eller M2. Styrenheten ändrar matningens riktning; +/− är inte fast definierade. Kontrollera ledarnas funktion mot märkningen på den medföljande motorn. |
| Enkoderparet | ENC1 för motor M1 eller ENC2 för motor M2. Enkodern på MC824H kräver inte att polariteten beaktas; anslut den aldrig till motormatningen. |
| Den gulgröna ledaren | Skyddsledare PE; använd den inte för motormatning eller som enkoderledare. |
För ett grindblad används M2 och ENC2, M1 lämnas ledig. För två grindblad öppnar M2 först och stänger sist, medan M1 stänger först. Varje enkoder måste höra till samma motor som dess motorkabel.
För MC824HR30 är motorkabeln inklusive PE 3 × 1,5 mm² och enkodern 2 × 1,0 mm²; båda kablarna får vara högst 10 m mellan styrenheten och motorn. De kan ersättas med en enda kabel på 5 × 1,5 mm². Kablarna måste vara lämpliga för den aktuella miljön och skyddas mot vatten. Fullständig kabeldragning MC824HR30.
Anslutningsplintar och tillbehörsmatning för MC824HR30

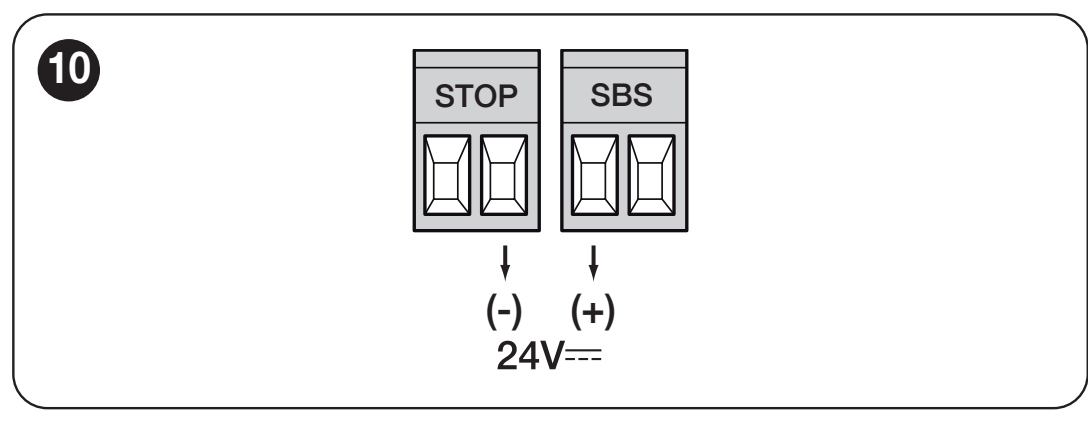

| Anslutning | Spänning, polaritet och gränsvärde |
|---|---|
| Hjälpmatning | + är den vänstra plinten i SbS-paret, − är den högra plinten i STOP-paret, sett med de läsbara märkningarna STOP och SBS som på bilden. 24 V DC −30/+50 %, totalt högst 200 mA; matningen är aktiv även i standbyläge. |
| BLUEBUS | Två ledare för kompatibla EPMB och andra enheter. Utan polaritet; detta är inte en universell 24 V-utgång för valfria tillbehör. |
| FLASH | 12 V DC, högst 21 W; till exempel ELDC. Ansluts till den separata FLASH-utgången, inte till hjälpmatningen STOP/SbS. |
| ELS | 12 V AC, högst 15 VA för ett elektriskt lås; utan polaritet +/−. Välj utgångens funktion efter den anslutna lasten. |
| OGI | Indikator för öppen grind: 24 V DC, högst 4 W. Utgångens funktion beror på styrenhetens inställning. |
| SbS / OPEN / CLOSE | Styrning potentialfri NO-kontakt; anslut inte extern spänning till styringången. Polariteten +/− saknar betydelse för kontakten. |
| STOP | Säkerhetskontakt NO/NC eller resistiv säkerhetslist på 8,2 kΩ, beroende på anslutning och efterföljande inlärning. Detta är inte ett universellt matningspar. |
För utgångarna FLASH och OGI ska lasten anslutas enligt dess märkning och styrenhetens kopplingsschema; blanda inte ihop dem med hjälpparet STOP/SbS. Räkna ihop tillbehörens strömförbrukning, eftersom kontinuerlig matning förkortar batteriets drifttid. Detaljerad hjälpmatning.
Fotoceller och säkerhetsingångar
Anslut kompatibla enheter till BLUEBUS med två ledare utan hänsyn till polariteten. Varje fotocellpar måste ha en egen funktionsadress; byglarna på TX och RX i samma par måste vara inställda på samma sätt. Adressen FOTO 3 används inte i denna grindbladsinstallation. Placering, adresser och reaktioner beskrivs i anslutning och adressering av MC824HR30-fotoceller.
Utför en ny identifiering efter att en fotocell eller STOP-enhet har lagts till eller tagits bort. Fotoceller är ett kompletterande skydd; de ersätter inte korrekt mekanik, skydd av alla riskområden eller mätning av krafter.
Första start och inlärning
Kontrollera först manuell manövrering, dränering, mekaniska ändstopp, jordning och säkerhetsanordningar. Drivningen måste vara låst för automatisk drift. Utför inlärningen med fri passage för grinden och under teknikerns uppsikt.

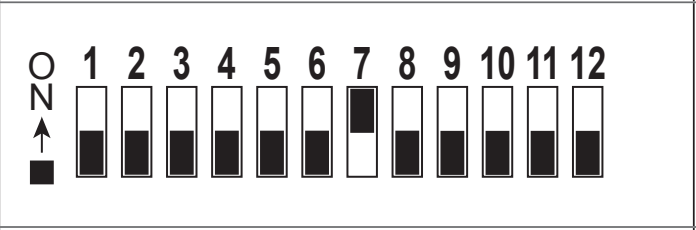

Motorval på MC824HR30
Ställ in motorväljaren innan du lär in positionerna: MFAB3024HS – endast DIP 7 i läge ON, alla övriga DIP 1–12 i läge OFF. I Oview-servicegränssnittet visas detta val som METROE. ON-läget är riktat mot brytarnumren på bilden. Inställningen måste motsvara motorn, inte satsens handelsbeteckning.
Identifiering av BlueBUS- och STOP-enheter
När strömmen slås på ska BlueBUS blinka en gång per sekund och FLASH vara släckt. På en stillastående grind håller du OPEN ▲ + STOP/SET i cirka 3 sekunder; släpp när L1/L2 blinkar snabbt. Vänta tills processen är klar: STOP-LED:en lyser och L1/L2 slocknar. Identifiering måste utföras även utan anslutna enheter och efter varje ändring av konfigurationen.
Automatisk inlärning av ändlägen
- Kontrollera inställningen av väljaren, tilldelningen M1/M2 och ENC1/ENC2 samt båda mekaniska ändstoppen.
- Håll CLOSE ▼ + STOP/SET i cirka 5 sekunder; släpp knapparna när L3/L4 blinkar snabbt.
- Vid två grindblad följer långsam stängning av M1, långsam stängning av M2, långsam öppning av M2 och M1 med kontrollerat mellanrum samt snabb stängning av båda. En konfiguration med ett grindblad använder endast M2.
- När processen är klar slocknar L3/L4. Testa öppning, stängning, inbromsning och att grindbladen rör sig i rätt ordning.
Om riktningen eller ordningen är fel ska rörelsen omedelbart stoppas med OPEN- eller CLOSE-knappen. Efter att nätströmmen och batteriet kopplats från ändras tilldelningen när grindbladen byter plats M1/M2 tillsammans med motsvarande ENC; vid motsatt rörelseriktning korrigeras endast motorparet. Använd inte skyddsjordledaren eller pulsgivaren för att ändra riktning. Upprepa sedan inlärningen.
Om en fotocell eller STOP aktiveras avbryts inlärningen och L1 börjar blinka. Åtgärda orsaken och börja om. Manuell finjustering, positionerna SA/SC och blandad inlärning beskrivs i styrenhetens manual; blandad inlärning fortsätter från en tidigare automatisk inlärning.
Test och överlämning av grinden
Teknikern måste testa alla använda manöverdon, fotoceller, STOP och säkerhetslister i deras arbetslägen, ändstoppens hållfasthet, manuell frikoppling och krafterna över hela grinden. Inställningen av kraft eller hastighet får inte dölja mekaniskt motstånd. Använd automatiseringen först efter godkänt test; ta emot nycklarna och underhållsplanen.
Inställningar, fjärrkontroller och service av styrenheten
| Vad du behöver | Anvisningar och villkor |
|---|---|
| Automatisk stängning | Aktivering av funktionen och säkerhetsvillkor |
| Paustid | Tiden mellan öppning och automatisk stängning |
| Motorernas hastighet | Hastigheten måste vara säker för hela grinden |
| Motorernas kraft | Åtgärda först mekaniskt motstånd |
| Delöppning | Enbart grindblad M2 eller båda grindbladen enligt val |
| Fjärrkontroller och antenn | Parkoppling med den mottagare som faktiskt är installerad |
| Reservströmförsörjning | PSS324 eller äldre PS324 med rätt adapter och inställning |
| Felsignalering och återställning | Ta först reda på orsaken; återställning av kretskortet och radering av radiokoder är olika åtgärder |
Detaljerade intervall, LED-indikeringar och fabriksinställningar finns i programmeringen av MC824HR30. För äldre kretskort använder du den egna proceduren. Upprepa säkerhetstestet efter ändring av kraft, hastighet eller ändstopp.

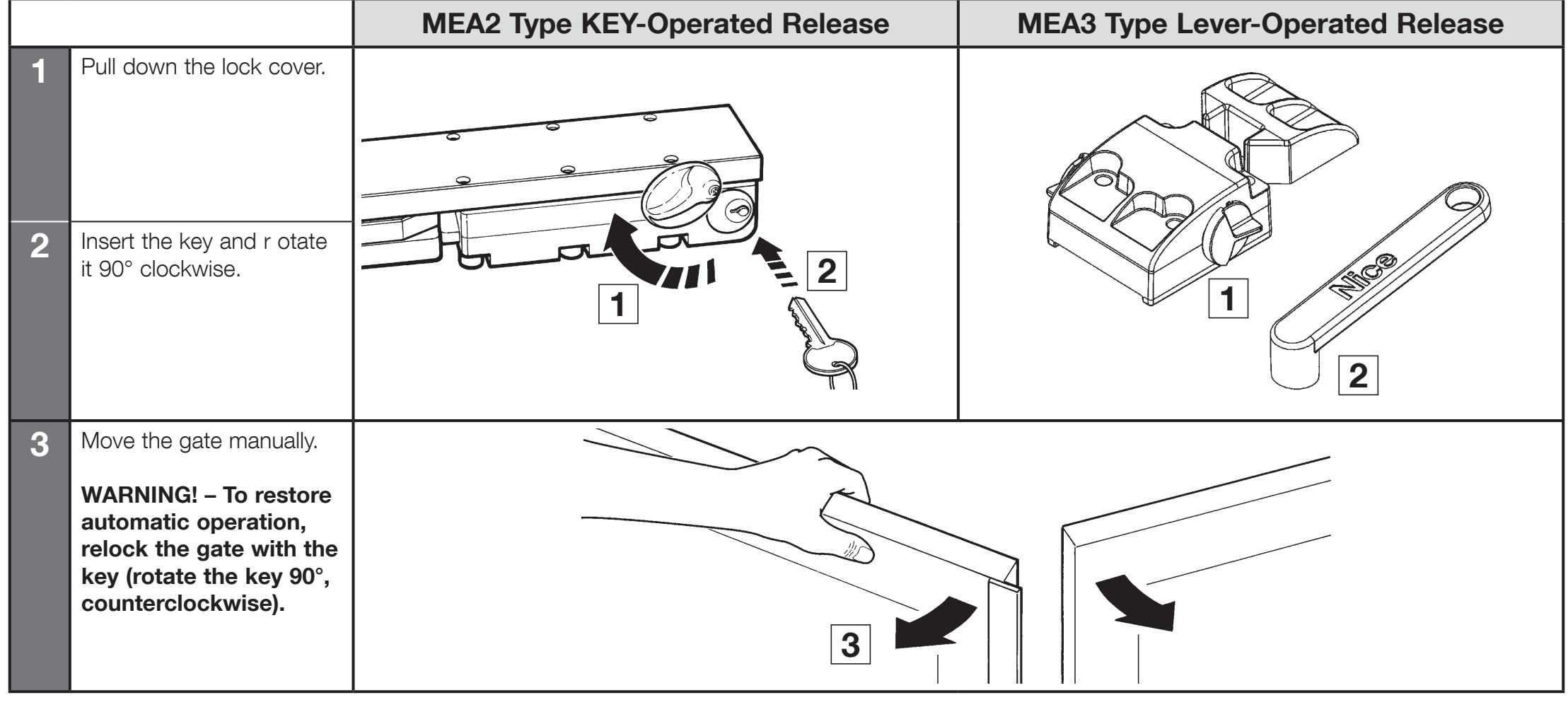

Manuell frikoppling och återgång till drift
Frikoppla endast när grinden står stilla. Stäng av strömmen och säkra grindbladet så att det inte kan röra sig av sig självt. Frikopplingsmekanismen måste vara åtkomlig från den sida som behövs även vid strömavbrott.
| Mekanism | Anvisningar |
|---|---|
| MEA2 – nyckel | Ta bort låsskyddet, sätt i nyckeln och vrid den 90° medurs. Grindbladet kan nu flyttas för hand. För att låsa igen vrider du nyckeln 90° moturs. |
| MEA3 – spak | För in spaken i det stjärnformade hålet och vrid för att frigöra kopplingen enligt bilden. Flytta sedan grindbladet för hand. Återställ mekanismen till låst läge innan automatisk användning. |
Kontrollera efter låsning att drivningen är kopplad till grindbladet och ta bort nyckeln eller spaken. Återställ strömförsörjningen och låt hela rörelsen utföras under uppsikt. Vid fel ska grinden lämnas säkert i manuellt läge och service ordnas.
När drivningen inte fungerar som den ska
| Symptom | Vad du ska kontrollera |
|---|---|
| Grindbladet är trögt även när det är frikopplat | Gångjärn, att lådans och grindbladets axlar är i linje, deformationer, smuts och ändstopp. Åtgärda först den mekaniska orsaken. |
| Det står vatten i lådan | Koppla från strömförsörjningen. Rengör och kontrollera avloppet enligt underhållsanvisningarna. En tekniker måste kontrollera skadade elektriska delar. |
| Motorn går, men grindbladet rör sig inte | Återlåsning av frikopplingsmekanismen och kontroll av att de mekaniska hävarmarna är kopplade till grindbladet. |
| Fel riktning eller ordning | Motoranslutningar och korrekt tilldelning av pulsgivare, följt av ny inlärning av positionerna. |
| L3/L4 blinkar eller positionerna stämmer inte | Val av rätt DIP-motor, båda mekaniska ändstopp och slutför inlärningen. |
| Motorn startar inte eller stannar | Strömförsörjning, säkringar, STOP, fotoceller och antal blinkningar på styrenheten. Koppla inte förbi säkerhetsanordningarna. |
| Endast fjärrkontrollen fungerar inte | Batteriet, kodningskompatibiliteten, antennen och lagringen av knappen i rätt mottagare. |
För att få support, förbered motorns och styrenhetens beteckningar, typ av fotoceller och mottagare, LED-status, antal blinkningar och det steg där problemet uppstår. Kontakta oss.
Underhåll och säker användning
Låt en tekniker utföra professionell kontroll och underhåll minst var sjätte månad, och oftare vid krävande förhållanden enligt serviceplanen. Följande arbeten och kraftmätningar ska utföras av en kvalificerad tekniker. Koppla bort både nätströmmen och batteriet före underhåll och säkra grindbladet så att det inte kan röra sig.
- Rengör lådan och dräneringen, kontrollera att vattnet kan rinna undan fritt och kontrollera kabelskyddsrörets skick.
- Kontrollera gångjärn, mekaniska hävarmar, motorfästen och ändstopp; smörj kontaktytorna enligt monteringsanvisningen.
- Prova den manuella frikopplingen och lås sedan fast igen.
- Upprepa den manuella rörelsen längs hela banan, testa varje säkerhetsanordning och låt en kvalificerad tekniker mäta krafterna.
- Dokumentera kontroller och reparationer i serviceplanen. Använd inte en skadad enhet.
Håll fotocellerna rena, förvara fjärrkontrollerna utom räckhåll för barn och gå inte in i grindbladets rörelseområde när det är i rörelse. Vid ovanligt ljud, ökat motstånd eller fel ska du stänga av automatiksystemet och tillkalla en tekniker. Utför inte elektriska eller mekaniska reparationer på egen hand.
Tekniska data och mått
| Parameter | MFAB3024HS |
|---|---|
| Motor och avkänning | 24 V DC, magnetisk encoder; utan inbyggd styrenhet |
| Strömförbrukning | 6 A |
| Effekt | 170 W |
| Varvtal | 2,6 varv/min |
| Vridmoment | 180 Nm |
| Drift | 80 cykler/h; arbetscykel 80 % |
| Standardöppningsvinkel | Upp till 110°; större vinkel med MEA1 endast för grindblad upp till 2,5 m |
| Kapslingsklass och temperatur | IP67; −20 till +50 °C |
| Motorns vikt | 11 kg; låda och övrig utrustning bedöms separat |
| Anslutningskabel | 2 m |

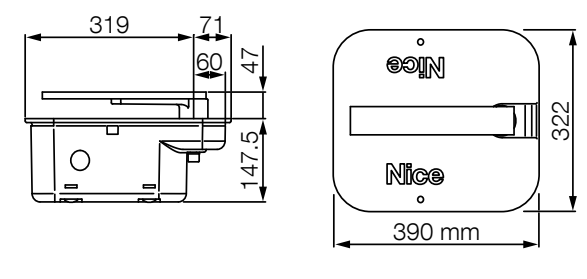

| Monteringsmått i lådan | Grundmått 390 × 322 mm; lådans höjd 147,5 mm och utskjutande del 47 mm enligt bilden. Exakt montering bestäms av den medföljande lådan |
| Låda | MFABBOX eller MFABBOXI |
Måtten för grundgropen och höjden för grindbladets placering bestäms utifrån den medföljande lådan, dräneringen och byggförhållandena. Måttskissen ersätter inte kontroll av gångjärnens och lådans inriktning.
