NICE DPRO500 – styrenhet för TUB4000-motor med kapsling
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
5 323,88 kr inkl. moms
| Vikt |
|---|
| 5,30 kg |
Produktbeskrivning NICE DPRO500 – styrenhet för TUB4000-motor med kapsling
Styrenhet med kapsling NICE DPRO500 för styrning av drivenheten NICE TUB4000. Knapparna på kapslingen gör det möjligt att öppna, stoppa och stänga grinden. Beroende på valt driftläge kan styrningen fungera med hållkommando, halvautomatiskt eller med automatisk stängning efter en paus.
Användning av DPRO500 och medföljande utrustning
Detta är en fristående styrenhet med kapsling för TUB4000. Motorn beställs separat. Före byte ska du jämföra märkningen på den befintliga styrenheten, matningen, motoranslutningen, ändlägesbrytarna och säkerhetsanordningarna. D-PRO ACTION, DPRO924 och den äldre A500 är andra styrenheter. Använd inte deras kopplingsscheman eller arbetsanvisningar för DPRO500.
Den insticksbara radiomottagaren, fjärrkontrollerna, fotocellerna, säkerhetslisten och extra gränssnitt väljs utifrån konfigurationen. Mottagaren är inte inbyggd. Byte av enbart styrenheten ökar inte den tillåtna vikten, längden eller antalet cykler för TUB4000-drivenheten.

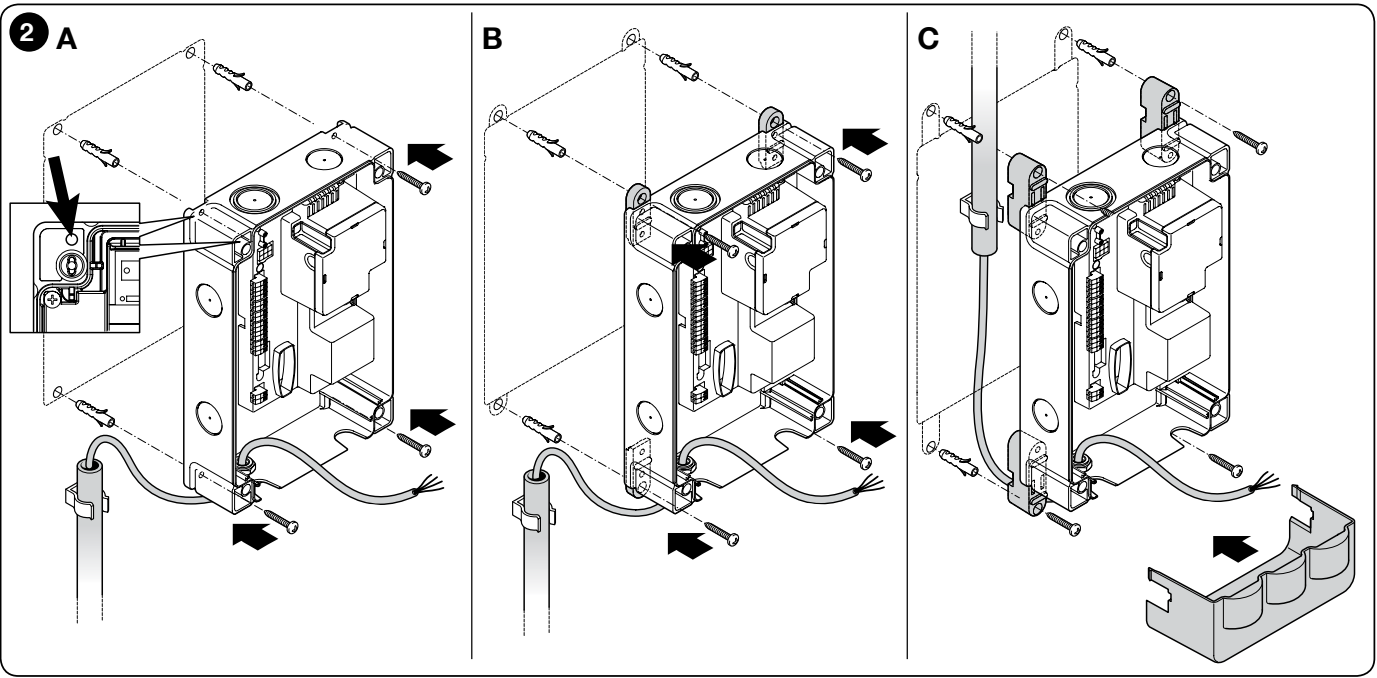

Montering och skydd av styrenhetens kapsling
Fäst kapslingen på ett stadigt, fast underlag, utanför områden som kan översvämmas och med fri åtkomst till knapparna och serviceutrymmet. Kapslingens mått är 310 × 210 × 160 mm. Kapslingen kan fästas direkt från insidan eller med hållare. Den valfria satsen NDA100 gör det möjligt att dra kablar bakom kapslingen med ett avstånd på upp till 2 cm från väggen.
Dra kablarna genom lämpliga genomföringar, helst genom de förberedda öppningarna nedtill. Täta ingångarna och förhindra att vatten rinner in eller att kondens bildas i skyddsrören. Kontrollera kapslingsklassen på den medföljande kapslingens märkplåt och säkerställ att den bibehålls med hjälp av genomföringar, tätningar och ett korrekt stängt lock.
Strömförsörjning till DPRO500 och motoranslutning
Anslutningen ska utföras av en behörig tekniker när matningen är frånkopplad. Säkra även mot oavsiktlig inkoppling innan arbetet påbörjas. Matningen måste ha lämpligt överströmsskydd och en frånskiljare som möjliggör fullständig frånkoppling. Anslut skyddsledaren PE till både styrenhetens kapsling och motorn enligt kopplingsschemat.
| Anslutning | Användning |
|---|---|
| TUB4000: 3~ 400 V AC | Nätmatning till LINE L1, L2, L3 och PE; trefasmotor till MOTOR U, V, W och PE. TUB4000 har mekaniska ändlägesbrytare. |
| 1~ 230 V AC | Endast för en motsvarande enfasmotor och efter korrekt inställning av matningsbygeln; matning till L1, L3 och PE. Den här inställningen gör inte TUB4000 till en 230 V-motor. |
| Motor U/V/W vid enfasdrift | U = gemensam ledare, V = öppning, W = stängning; gäller endast lämplig enfasmotor. |
| Fel rörelseriktning | Efter att strömmen har frånkopplats byter teknikern plats på V och W. Därefter kontrollerar teknikern även att öppnings- och stängningsändlägesbrytarna är korrekt anslutna. |
Vid användning med TUB4000 ska du även följa kabeltabellen för TUB4000-drivenheten. Dimensioneringen av matningen beror på ledningens längd och förläggningsförhållanden. Värden för en kort matning till en fristående enhet kan inte automatiskt tillämpas på en lång ledning till grinden. Om en 230 V-signallampa ska kopplas via ett tillvalskort till ett 400/230 V-nät måste även neutralledaren N finnas tillgänglig.

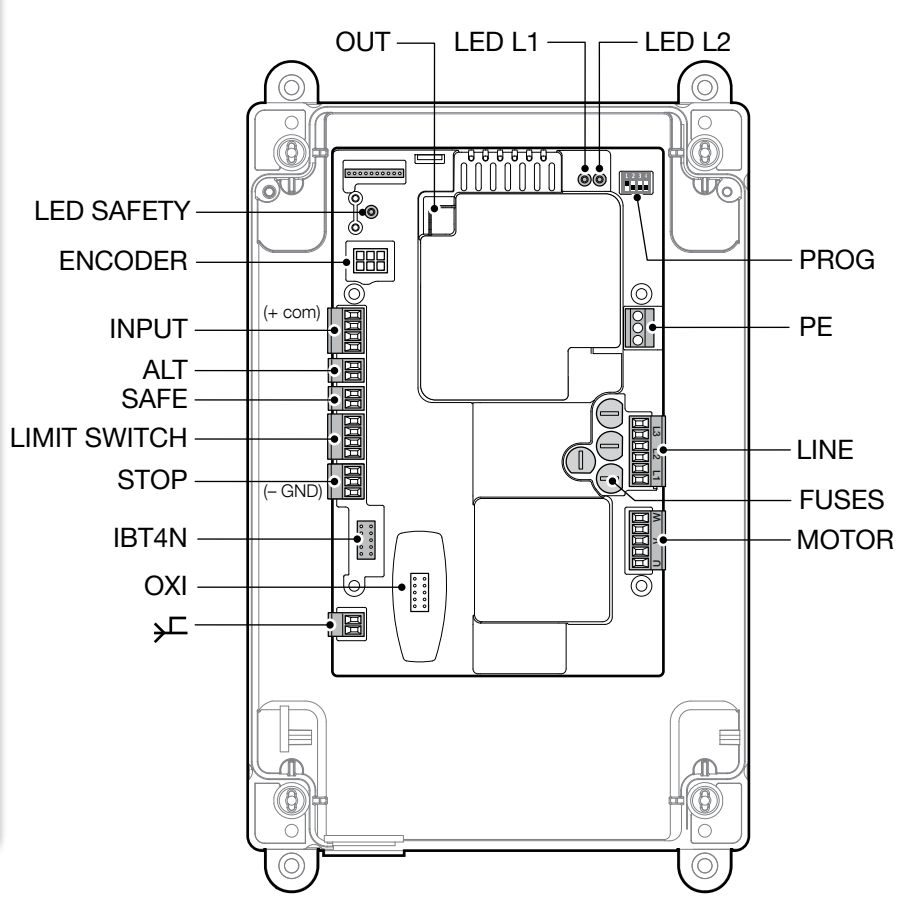

Styrenhetens plintar och tillbehörens polaritet
Hjälpmatningen är 24 V DC: INPUT 8 / COM = plus (+), STOP 7 / GND = minus (−). Den högsta sammanlagda strömförbrukningen är 100 mA. Skilj denna matning från 12 V-utgången för den optiska säkerhetslisten. Anslut inte nätspänning till INPUT, ALT, SAFE eller säkerhetslistens ingångar.
| Plint / kontakt | Anslutning |
|---|---|
| INPUT 8 – COMMON | +24 V DC; gemensam plint för styrsignaler och plus till hjälpmatningen. |
| INPUT 9 – OPEN | Potentialfri NO-kontakt mellan 8 och 9: öppning. Kontakten har ingen egen +/−-polaritet. |
| INPUT 10 – CLOSE | Potentialfri NO-kontakt mellan 8 och 10: stängning. Kontakten har ingen egen +/−-polaritet. |
| INPUT 11 – ING1 / PHOTO | Fabriksinställd säkerhetsingång med NC-kontakt mot 8. Ytterligare funktioner ställs in via OVIEW; ingångens funktion måste motsvara anslutningen. |
| ALT | Separat säkerhetsingång för NC-kontakt. Förväxla inte med den trepoliga STOP SAFETY EDGE. |
| SAFE | Motorns överhettningsskydd vid mekaniska ändlägesbrytare. Behåll den faktiska skyddsanslutningen på TUB4000. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | 1 gemensam ledare; 2 öppning; 3 förgränsläge vid stängning; 4 stängning. Ändlägesbrytarna ersätter inte grindens mekaniska stopp. |
| STOP 5 / 6 / 7 | 5 = +12 V DC för OSE; 6 = signal S; 7 = GND, minus (−). En resistiv säkerhetslist på 8,2 kΩ ansluts mellan 6 och 7. |
| ENCODER | Används inte med TUB4000 med mekaniska ändlägesbrytare. Använd inte anvisningarna för enkoder med den här konfigurationen. |
| OXI / SM | Insticksbar radiomottagare med motsvarande SM-kontakt. |
| IBT4N | Gränssnitt för OVIEW; anslut och koppla från när strömmen är avstängd. |
| OUT | Tillvalskort NDA040 med två potentialfria reläutgångar. |

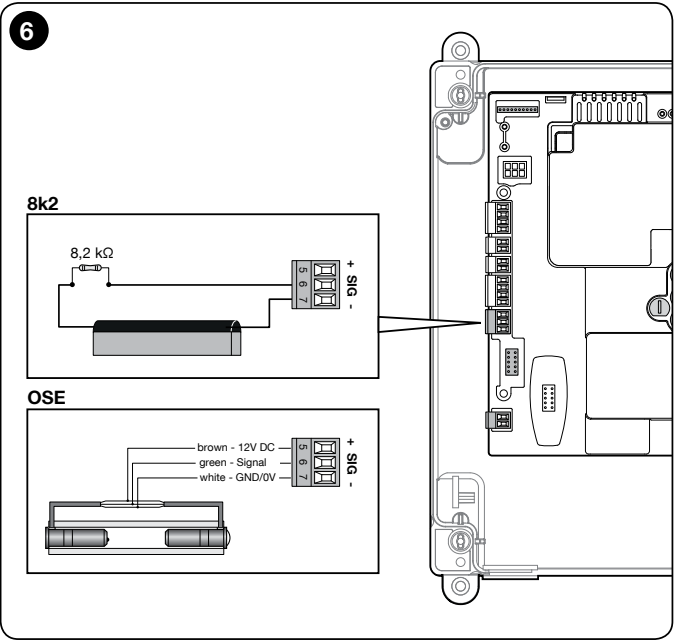

Säkerhetslist STOP SAFETY EDGE
Stöd finns för resistiv säkerhetslist på 8,2 kΩ eller optisk säkerhetslist OSE. En ändring av det inlärda tillståndet utlöser ett stopp med en kort reversering. En fotocell ansluten till PHOTO ersätter inte säkerhetslisten ansluten till STOP SAFETY EDGE.
| Typ av säkerhetslist | Anslutning |
|---|---|
| Resistiv, 8,2 kΩ | Listens utgång mellan 6 (S) och 7 (GND). Plint 5 används inte för att strömförsörja denna säkerhetslist. |
| Optisk OSE | 5 = +12 V DC, brun ledare; 6 = signal S, grön; 7 = GND/0 V (−), vit. Kontrollera även märkningen på den aktuella säkerhetslisten. |
| Fler säkerhetsanordningar | Kombinationen NO/NC/8,2 kΩ måste kopplas av en tekniker enligt kopplingsschemat i manualen. Det enda ändmotståndet på 8,2 kΩ ska placeras i slutet av den aktuella säkerhetskretsen; förbikoppla inte ingången. |
Vid manövrering med hålldonskommando måste operatören ha uppsikt över rörelsebanan, och manövreringen får inte vara fritt tillgänglig för obehöriga. Halvautomatisk drift kräver en aktiv säkerhetskant för att begränsa krafterna; automatisk drift kräver dessutom minst ett par fotoceller. Teknikern måste bedöma alla kläm-, skär- och indragningsställen.

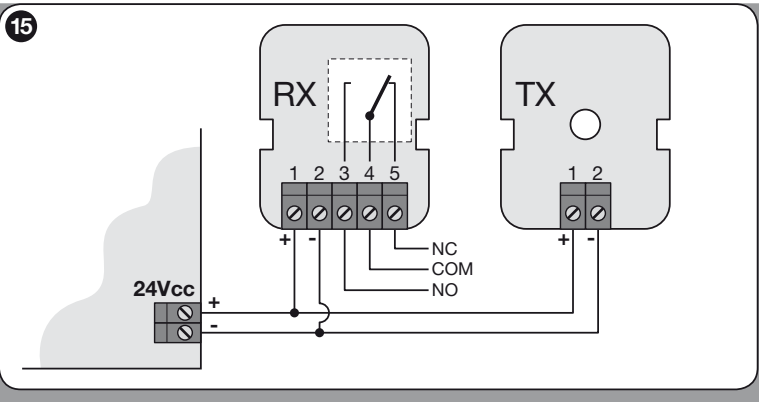

Anslutning av NICE EPM-fotoceller
För reläfotoceller NICE EPM använd deras strömförsörjnings- och säkerhetsplintar separat. EPMB med BlueBUS-buss är inte en direkt ersättning för relä-EPM på den här styrenheten.
| EPM | DPRO500 i läget PHOTO |
|---|---|
| Både TX och RX: 1 = +, 2 = − | 1 → INPUT 8 / +24 V DC; 2 → STOP 7 / GND (−). Ett EPM-par drar högst 55 mA; den sammanlagda strömmen för alla tillbehör får inte överstiga 100 mA. |
| RX 4 = COM, RX 5 = NC | 4 → INPUT 8; 5 → INPUT 11 / PHOTO. RX 3 = NO används inte för den här säkerhetsanslutningen. |
| Potentialfri RX-kontakt | COM/NC har ingen egen strömförsörjningspolaritet; plintarna 1/2 är en separat strömförsörjning. |
| Räckvidd | Användbar räckvidd 15 m, maximal räckvidd 30 m. Vid mer än 10 m ska +10m-byglingen på RX justeras enligt EPM-manualen; dimma, regn och damm kan minska räckvidden med 50 %. |
Kontrollera efter anslutningen att systemet reagerar när ljusstrålen bryts, även om fotocellernas strömförsörjning bryts. Välj inte räckvidd enbart utifrån det maximala katalogvärdet. I den angivna anslutningen strömförsörjs EPM direkt från plintarna 8 och 7; använd inte fototest- eller Stand-by-anslutningen som är avsedd för en annan styrenhet.
Första uppstart och inlärning av TUB4000:s positioner
Kontrollera PE, rätt spänning, motor, mekaniska stopp, gränslägesbrytare, sluten säkerhetskrets och alla skydd innan du slår på strömmen. När strömmen slagits på ska den gröna L2 OK blinka regelbundet ungefär 1 gång per sekund, medan den röda SAFETY ska lysa med fast sken. Om kontrollen inte godkänns ska du koppla bort strömförsörjningen och åtgärda orsaken.
- Anslut minst en lämplig säkerhetsanordning till STOP SAFETY EDGE. Ställ DIP 1 på ON och övriga DIP på OFF. Den gröna lysdioden blinkar snabbt och den röda är släckt.
- Håll STOP intryckt i cirka 3 sekunder tills den röda lysdioden lyser med fast sken och släpp sedan knappen.
- Fortsätt direkt med inlärningen av positionerna: Ställ DIP 1 på OFF. Med övriga DIP på OFF håller du Open intryckt och kör grinden till gränslägesbrytaren för helt öppet läge. Håll sedan Close intryckt tills grinden är helt stängd.
- Om rörelseriktningen är omvänd ska du koppla bort strömmen och korrigera motorledningarna V/W. Om gränslägesbrytarna är felaktigt tilldelade ska teknikern korrigera deras öppet/stängt-krets; DIP 2 för enkoder är inte en lösning för TUB4000:s mekaniska brytare.
- När inlärningen har slutförts väljer du önskat driftläge och utför alla funktions- och säkerhetstester. Om kanttypen ändras eller inlärningen avbryts ska hela den efterföljande proceduren upprepas.
Nio röda blinkningar betyder att inlärningen av positionerna har misslyckats. Vid tre blinkningar kontrollerar teknikern riktningen och gränslägesbrytarnas tilldelning; efter korrigeringen kvitterar teknikern felet med STOP-knappen och upprepar inlärningen. Gör inga försök med urkopplade skydd.
DIP-driftlägen och automatisk paus
| DIP 1 / 2 / 3 / 4 | Läge |
|---|---|
| OFF / OFF / OFF / OFF | Hålldonskommando: grinden rör sig så länge knappen hålls intryckt. |
| ON / OFF / OFF / OFF | Inlärning av säkerhetsingång och positioner enligt föregående procedur. |
| OFF / OFF / OFF / ON | Industriellt läge: halvautomatisk öppning, stängning med hålldonskommando; inlärda positioner krävs. |
| OFF / OFF / ON / OFF | Halvautomatisk drift; inlärda positioner krävs. |
| OFF / OFF / ON / ON | Automatisk drift med justerbar paus; inlärda positioner och lämpliga säkerhetsanordningar krävs. |
Låt DIP 2 vara avstängd när TUB4000 använder mekaniska brytare. Används för att ändra enkoderns riktning i den aktuella applikation som stöds. Om lägena ställs in via OVIEW måste alla DIP vara på OFF.
- Ställ DIP 3 och 4 på ON och öppna grinden helt för att lära in den automatiska pausen.
- När grinden nått öppet läge väntar du önskad tid och ger sedan ett stängningskommando. Det här tidsintervallet sparas som paus.
- Ändra genom att ställa DIP 3 och 4 på OFF och sedan på ON igen; upprepa därefter öppningen, väntetiden och stängningen. Om DIP 4 ställs på OFF raderas den sparade pausen.
Radiomottagare och fjärrkontroller
Styrenheten har en SM-kontakt för en insticksmottagare. Ett lämpligt alternativ är NICE OXIBD; i äldre installationer kan SMXI, SMXIS, OXI eller OXIT förekomma. Sätt i och ta ur mottagaren när strömmen är frånkopplad. Fjärrkontroll välj efter den specifika mottagaren och dess radioprotokoll. Proceduren för att lägga till eller radera en fjärrkontroll hör till mottagaren, inte till återställningen av DPRO500.
| Mottagarutgång i standardläge | DPRO500-kommando |
|---|---|
| 1 | Steg för steg |
| 2 | Delöppning, fabriksinställd till halva rörelsebanan; inställningen kan justeras. |
| 3 | Öppning |
| 4 | Stängning |
Utökat läge för en kompatibel mottagare ger även tillgång till fler kommandon, inklusive stopp, blockering och frigöring av automatiken. Kontrollera mottagaren och dess inställningar före användning. Anslut OXIBD:s externa antenn enligt manualen direkt till mottagarens kontakt: ledarens mittledare till antennsignalen och skärmen till motsvarande jordkontakt; detta är inte strömförsörjningens +/−.
Utbyggnader och signalering
OVIEW och IBT4N
Programmering, diagnostik och ändring av ING1:s funktion kan utföras med OVIEW via IBT4N. Gränssnittet ansluts när strömmen är avstängd. Låt DIP stå på OFF när driftlägen ställs in via OVIEW. Den ändrade ingångsfunktionen måste motsvara den faktiska anslutningen av enheten.

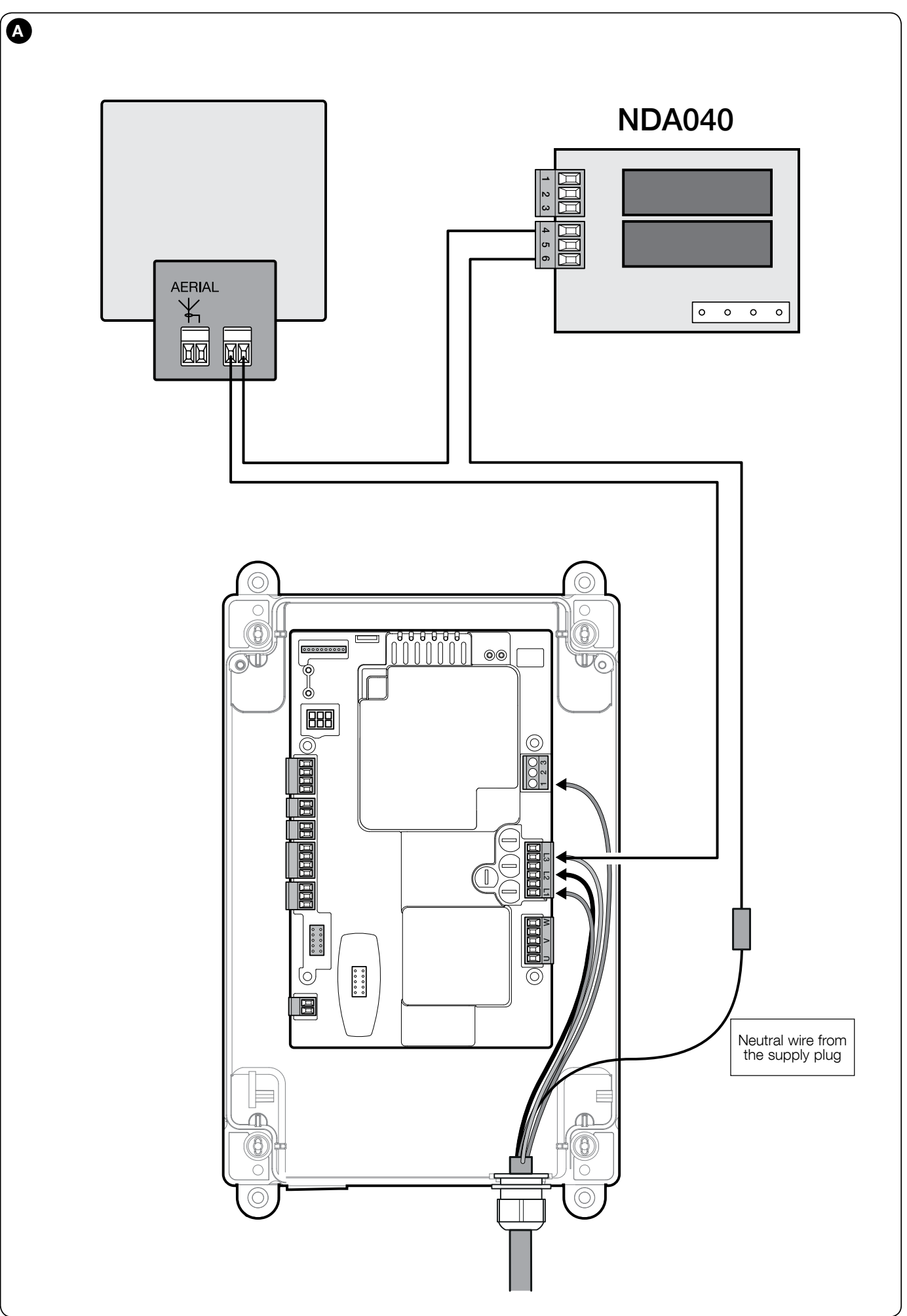

Varningsljus via NDA040
För externa reläutgångar kräver DPRO500 ett extra NDA040-kort i OUT. Det har två potentialfria reläkontakter som kan ställas in via OVIEW. Kontakten tillhandahåller ingen matningsspänning i sig; strömförsörjning och belastning väljs enligt NDA040:s kopplingsschema och gränsvärden.
För TUB4000 visar manualen anslutning av ett 230 V AC-varningsljus NICE ELAC via NDA040 och ledare N. Ett AC-varningsljus har ingen +/−-polaritet för strömförsörjningen. Det får inte anslutas till lågspänningsingångarna INPUT eller STOP; ett DC-varningsljus får inte anslutas till 230 V. NDA040:s reläbelastning och säkerhetsingångarna är separata kretsar.
I det visade kopplingsschemat används på NDA040 4 = COM och 6 = NO: fasledaren L3 går till 6; från plint 4 går den vidare till varningsljusets ena strömanslutning, och varningsljusets andra anslutning går till N. Plint 5 = NC används inte i den här anslutningen. Utgången måste ställas in på önskad varningsljusfunktion via OVIEW. Detta innebär brytning av 230 V AC utan fast +/−-polaritet; arbetet ska utföras av en tekniker när strömförsörjningen är frånkopplad.

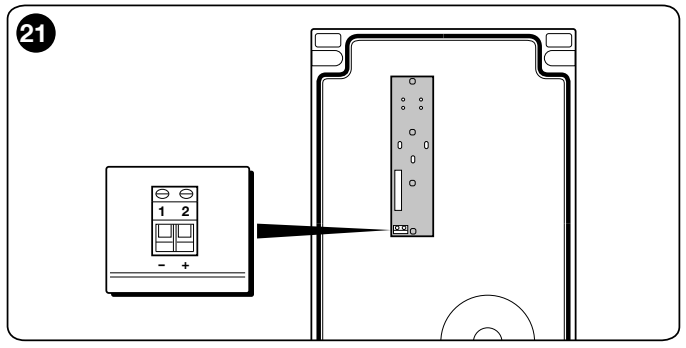

Statusindikator på kåpan
Plintlisten på knappsatskortet möjliggör anslutning av en indikator 24 V DC, högst 5 W: plint 1 = minus (−), plint 2 = plus (+). Maximalt avstånd är 2 m. Utgången är inte kortslutningsskyddad och är inte samma sak som hjälpmatningen på 100 mA.
När säkerhetskretsen är bruten slocknar indikatorn; vid normal drift blinkar den med 0,5 s tänd / 0,5 s släckt. Vid ett allvarligt fel upprepas den röda L1-diagnostiken.
Två motstående skjutgrindblad
Varje grindblad måste ha en egen motor, styrning och ändlägesbrytare. Sammankoppling av de två enheterna ska utföras enligt det särskilda kopplingsschemat i manualen; ställ in Open som gemensamhetsläge via OVIEW. Kantlisten, den röda STOPP-knappen och överhettningsskyddet påverkar i den här konfigurationen endast det egna grindbladet. En tekniker måste utforma skyddet för hela tvåbladiga grinden; det handlar inte om en enda motorutgång för två motorer.
Diagnostik för DPRO500-lysdioder
Räkna blinkningarna mellan pauserna och skilj alltid mellan grön L2 OK, röd L1 WARNING och den separata SAFETY. Samma antal blinkningar i en annan färg betyder en annan situation. Bygla inte säkerhetsingångarna vid fel.
| Grön L2 | Betydelse och kontroll |
|---|---|
| Cirka 1 gång/s | Normal drift efter den inledande indikeringen. |
| 2 blinkningar | Fotocellen har löst ut: hinder, justering, strömförsörjning eller saknat godkännande på PHOTO. |
| 4 blinkningar | STOPP eller ALT har löst ut; åtgärda orsaken. |
| 6 blinkningar | Begränsning av manövrer; kontrollera driftbelastningen. |
| 9 blinkningar | Automatiken är blockerad; när orsaken har kontrollerats, frigör den med lämpligt kommando. |
| Röd L1 | Betydelse och kontroll |
|---|---|
| 2 blinkningar | Fel vid säkerhetstest: kontrollera den anslutna kantlisten och läs in den igen. |
| 3 blinkningar | Fel riktning / tilldelning av ändlägesbrytare. Kontrollera öppnings- och stängningskretsarna för mekaniska brytare; efter reparation, tryck på STOPP och gör en ny inlärning. |
| 4 blinkningar | Säkerhetsändlägesbrytaren har passerats. Koppla bort strömmen, flytta grinden manuellt ungefär till mitten enligt motorns instruktioner och lås den igen; en tekniker kontrollerar brytarna och lägena och återställer driften. |
| 5 blinkningar | Fel i internminnet/parametrarna. Stäng av och slå på igen; om felet kvarstår, utför en fackmässig återställning och gör installationen på nytt, eller låt utföra service på kretskortet. |
| 6 blinkningar | Fel på kontaktor, kretskort eller motoranslutningar; koppla bort matningen och låt utföra en fackmässig kontroll. |
| 7 eller 8 blinkningar | Kommunikationsfel eller enkoderfel för aktuell tillämpning; den här proceduren är inte en instruktion för mekaniska brytare på TUB4000. |
| 9 blinkningar | Fel vid inlärning av ändlägen; kontrollera anslutningarna och gör en ny inlärning. Om felet kvarstår, gå vidare med återställning och ny inställning. |
| 10 blinkningar | Rörelsetiden har överskridits, fabriksinställning 60 s. Kontrollera hinder, rörelse och timerinställning i OVIEW; öka inte tiden för att dölja ett mekaniskt fel. |
SAFETY lyser: säkerhetskretsen är sluten. SAFETY lyser inte: kontrollera ALT, STOPP på kåpan, överhettningsskyddet och motorupplåsningen. Snabb växling mellan L1/L2 innebär en firmwareuppdatering; fyra samtidiga blinkningar från båda lysdioderna innebär att en uppdatering väntar. Uppdateringen hanteras av servicepersonal.
När enheten slås på blinkar båda lysdioderna snabbt i cirka 5 s om minnet är tomt. När lägena är inlärda blinkar den gröna lysdioden snabbt i cirka 2 s; en långsam röd blinkning visar att en 8,2 kΩ-kantlist har identifierats och två långsamma blinkningar visar OSE. Efterföljande indikering tolkas utifrån färg och antal enligt ovan.
Fullständig radering av DPRO500-minnet
Återställning raderar styrningens inställningar. Använd den först när orsaken till felet har fastställts och grinden säkrats; detta är varken en vanlig felåterställning eller en radering av fjärrkontroller i en separat mottagare.
- Ställ DIP 1, 2, 3 och 4 på ON; de röda och gröna lysdioderna blinkar snabbt.
- Håll STOPP intryckt i cirka 3 sekunder tills båda lysdioderna lyser med fast sken. Släpp STOPP; efter återställningen blinkar lysdioderna snabbt igen.
- Ställ tillbaka alla fyra DIP-omkopplarna på OFF. Upprepa inlärningen av säkerhetsanordningar och lägen, ställ in läget och utför säkerhetstesterna.
Tester, drift och underhåll
Innan anläggningen överlämnas ska Open, Close och Stop, båda ändlägesbrytarna, alla fotoceller, kantlister och spärren för gånggrinden testas upprepade gånger, om en sådan ingår i grindbladet. Kontrollera eftergång, mekaniska stopp och riskområden; där skyddet bygger på kraftbegränsning måste teknikern även utföra nödvändiga mätningar. Tester av enbart styrenheten ersätter inte kontroll av hela grinden.
Följ underhållsplanen för hela anläggningen. Med matningen frånkopplad kontrolleras plintar, kablar, genomföringar, tätning, fukt, infästning och skyddsledare. Upprepa funktions- och säkerhetstesterna efter ingreppet. Byt säkringen först när orsaken har åtgärdats och använd endast samma typ och märkström. Användaren får inte arbeta i ett öppet elskåp.
Förvara fjärrkontroller utom räckhåll för barn. Håll grinden under uppsikt när den rör sig och gå in i passagen först när den har öppnats helt och stannat. Vid fel eller onormalt beteende ska utrustningen tas ur drift och service kontaktas.
Tekniska data för styrenheten
| Modell | NICE DPRO500 med styrbox |
|---|---|
| Användning med TUB4000 | NICE TUB4000 med mekaniska ändlägesbrytare |
| Matning till TUB4000 | 3~ 400 V AC, beroende på motor och dess matningskabel |
| Möjliga matningsalternativ för styrningen | 3~ 400 V AC / 3~ 230 V AC eller 1~ 230 V AC, ±10 %, 50/60 Hz; aktuell tillämpning beror på motorn och kopplingsschemat |
| Maximal motoreffekt | 2,2 kW; detta är inte styrenhetens egen effektförbrukning eller en ny gräns för TUB4000 |
| Effektförbrukning i standbyläge | Mindre än 5 W |
| Hjälpmatning | 24 V DC, max. 100 mA totalt: INPUT 8 + / STOP 7 − |
| OSE-kantlist | 5 +12 V DC / 6 signal / 7 GND − |
| Statusindikator | 24 V DC / max. 5 W, 1 − / 2 +; kabeldragning upp till 2 m, ej kortslutningsskyddad |
| Säkringar | F1: 500 mA, typ F; F2, F3, F4: 6,3 A, typ T |
| Drifttemperatur för styrningen | −20 till +50 °C |
| Mått / vikt | 310 × 210 × 160 mm / 2,5 kg |
| Montering | Stabilt underlag utan vibrationer; skydd mot vatten och kondens |
Förväxla inte styrenhetens värden med specifikationerna för TUB4000-motorn. Jämför märkskyltarna på den levererade motorn och boxen, matningsinställningen och kretskortets exakta placering före anslutning.
Hjälp med att välja och byta styrning
Kontakta oss med motorns och originalkortets märkning, ett foto av plintarna, matningsspänningen och en lista över tillbehören. Vid fel, ange LED-färgen, antalet blinkningar och i vilken situation felet uppstår.
