INOX Vagn för skjutgrind i rostfritt stål med 5 rullar för C-profil 68x68x3

INOX


Produkttillgänglighet: I lager

Vi skickar normalt varor inom 24 timmar.

INOX Vagn för skjutgrind i rostfritt stål med 5 rullar för C-profil 68x68x3 INOX Vagn för skjutgrind i rostfritt stål med 5 rullar för C-profil 68x68x3
C395IX-1P
i lager
4 492,23 kr exkl. moms
5 615,29 kr inkl. moms

 st.
A
[mm]		 B
[mm]		 C
[mm]		 Ød
[mm]		 E
[mm]		 F
[mm]		 G
[mm]		 H
[mm]		 S
[mm]		 Vikt
180 150 135 59,5 125 100 100 100 15 5,70 kg

Produktbeskrivning INOX Vagn för skjutgrind i rostfritt stål med 5 rullar för C-profil 68x68x3

Vagn i rostfritt stål för fribärande skjutgrindar med en fri öppningsbredd på upp till 4,5m och en vikt på upp till 200 kg.

Vagnens rörlighet gör att grindens vikt/tryck fördelas jämnt på alla kullagerhjul på vagnarna vid varje tidpunkt när grinden är i rörelse. Vagnen har en M8-mutter för justering av rörligheten.

Det går att köpa vagnar till ett förmånligt pris i Komponentsats för tillverkning av en fribärande grind.  Alla prisvärda satser för fribärande grindar.

Mått på vagnarnas hål och skruvar

KodFör C-profilMonteringshålSkruvarJusteringsskruv
C395IX-1P
 68x68x3 4 st. 18×25 finns inte M8

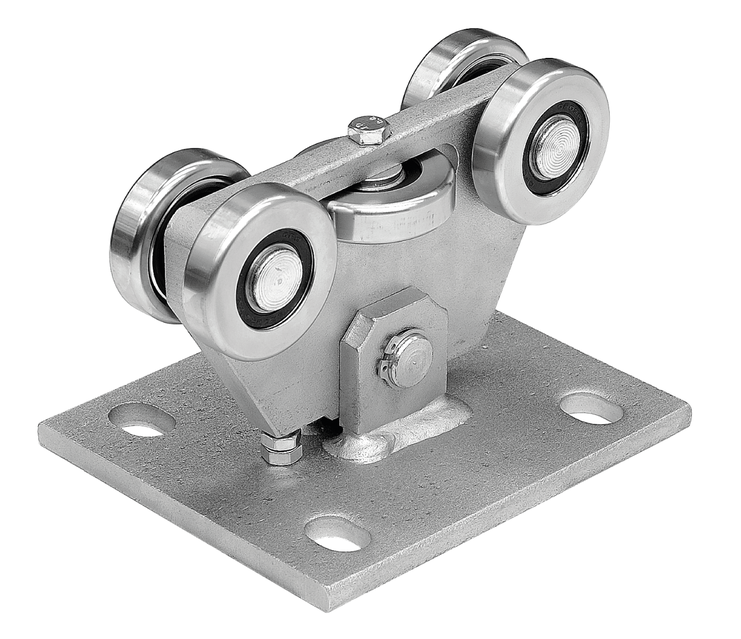

INOX-vagn för rostfri skjutgrind med 5 hjul för C-profil 68x68x3

FÖRANKRING AV BÄRVAGNAR FÖR FRIBÄRANDE GRIND:


Bärvagnarna kan förankras:

Hålen i monteringsplattorna har en minsta bredd på 18mm, förankringen görs med gänga M16. Alla metoder fungerar; det beror på vilken du har bäst erfarenhet av.

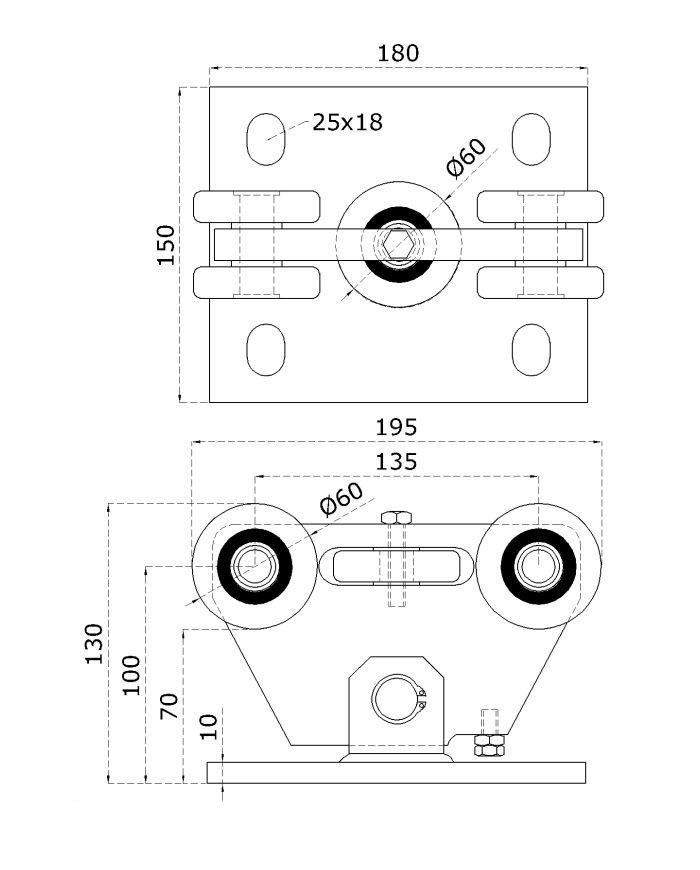

Ritning av vagnen C395IX-1P :

 Ritning av vagnen C395IX-1P

360° :
