Hormann LineaMatic – separat drivning för skjutgrind upp till 300 kg/6 m, 4511323 (A)
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
5 799,34 kr inkl. moms
| Vikt |
|---|
| 15 kg |
Produktbeskrivning Hormann LineaMatic – separat drivning för skjutgrind upp till 300 kg/6 m, 4511323 (A)
Drivningen är avsedd för skjutgrindar med en passagebredd på 6m/300kg. Stängt ändläge registreras av en magnet och en REED-kontakt. Rörelseväg och krafter lärs in vid idrifttagningen. Drivningen är intereverserbar.
Drivningen har en inbyggd styrenhet med integrerad dubbelriktad mottagare för fjärrstyrning av drivningen. Fördelen med den dubbelriktade mottagaren är att du kan kontrollera om grinden är öppen direkt på fjärrkontrollen.
Hörmann LineaMatic 4511323 är en drivning för skjutgrindar med upp till 6 m bredd och 2 m höjd. För markgående grindar är viktgränsen 300 kg, och för fribärande grindar 250 kg. Grindens fyllning och den lokala vindbelastningen måste bedömas tillsammans med grindens mekaniska motstånd.
Montering, nätanslutning och idrifttagning ska utföras av en behörig fackperson. Koppla bort nätströmmen och eventuell reservackumulator innan du öppnar. Säkra grindbladet så att det inte kan röra sig av sig självt och skydda både huvud- och sekundära klämkanter samt kuggstångens ingrepp.
Separat LineaMatic-drivning och tillhörande satser
| Utförande | Val |
|---|---|
| Separat LineaMatic 4511323 (A) | Drivning för utbyte eller komplettering av en installation. Tillbehör väljs separat. |
| LineaMatic-sats 4511323 (D) | Alternativt satsutförande. Kontrollera innehållet på produktsidan för den aktuella satsen. |
| LineaMatic-sats 4511323 (B) | En annan satsvariant; dra inte slutsatser om innehållet enbart utifrån att motorn är densamma. |
Tillbehör och anslutning av dem
Exempel på komponenter i schemana är EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 och HNA Outdoor. De ingår inte i leveransen av den separata drivningen. Hörmann SK-SET LineaMatic 437989 är ett separat tillbehörserbjudande. Jämför alltid anslutningen med märkningen på den levererade enheten.
Montering av LineaMatic
Förberedelse av grinden och fundamentet
Grinden ska kunna skjutas lätt och jämnt för hand, ha stabil styrning och vara mekaniskt säkrad så att den inte kan spåra ur. Koppla ur lås och mekaniska spärrar som hindrar motordriven rörelse. Drivningen ersätter inte reparation av en trögrörlig eller skadad grind.

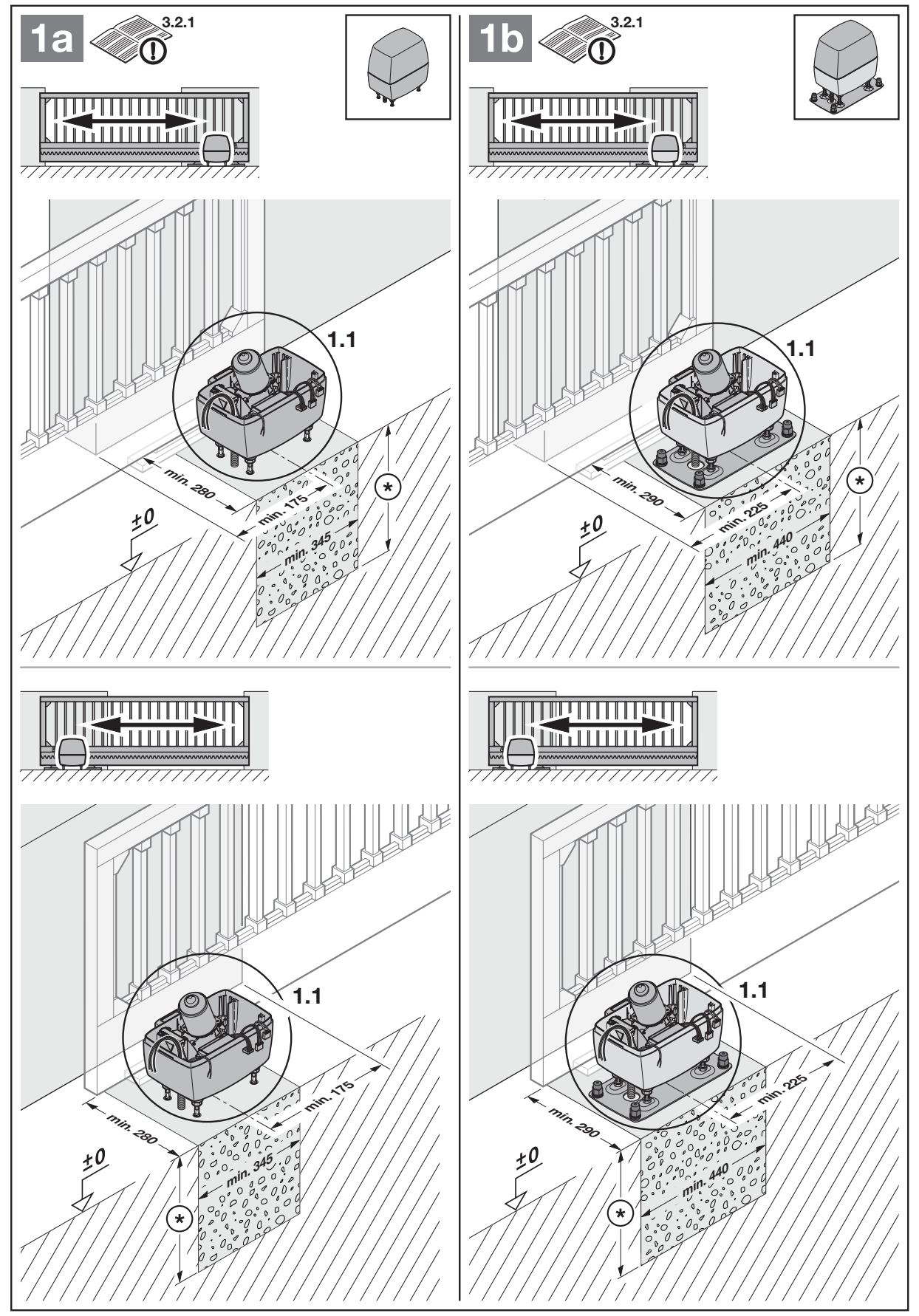

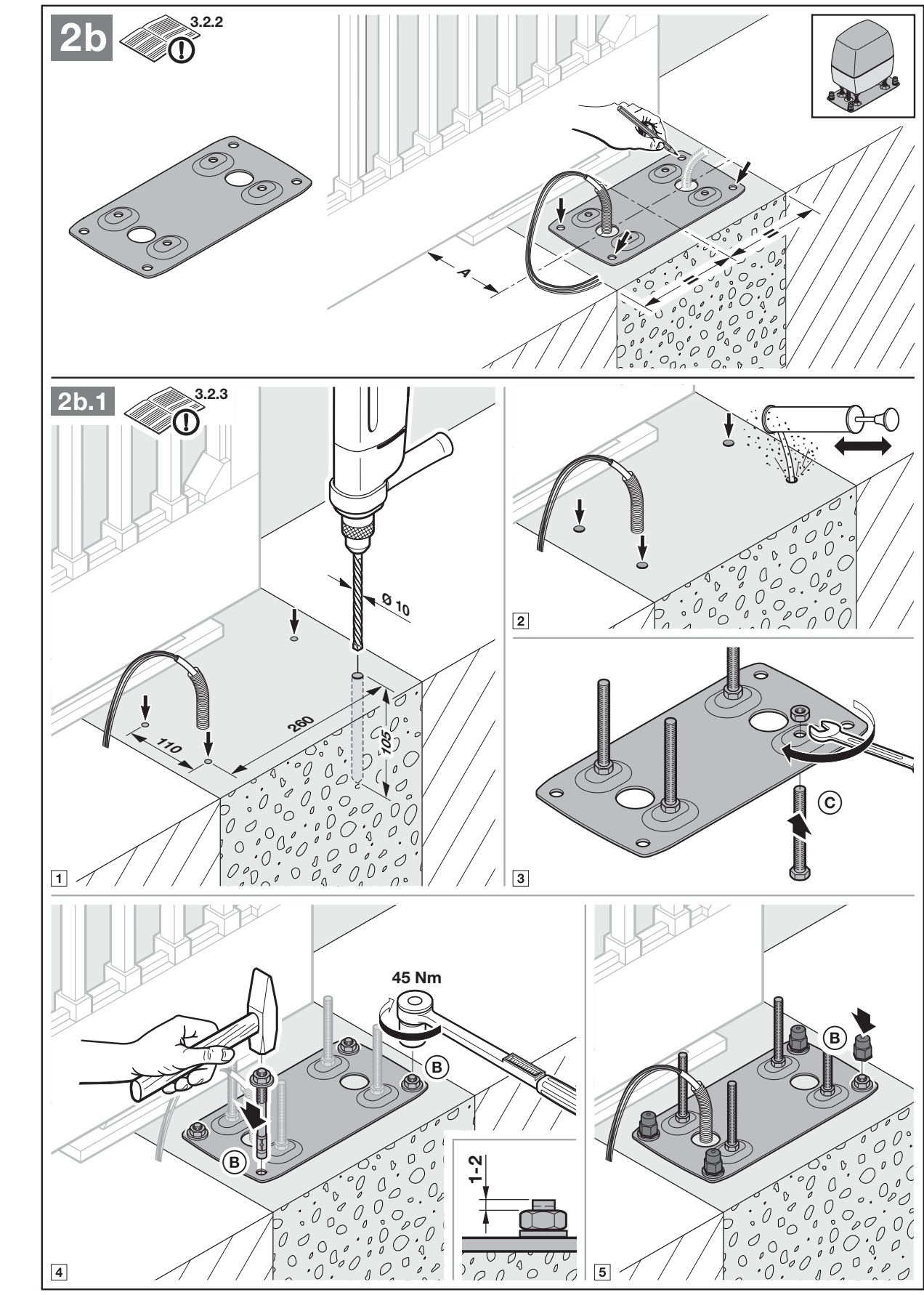

Välj fundament utifrån om monteringen ska göras med eller utan bottenplatta. Vid installation utan skydd av klämkanten anges i genomskärningen följande grundläggande minimimått 345 × 280 mm; särskilda avstånd 175 mm utan platta eller 200 mm med platta och orienteringen i förhållande till grinden ska följa hela bilden. Om klämkanten skyddas krävs ett större fundament enligt motsvarande ritning i PDF-dokumentet. Välj frostfritt djup utifrån monteringsplatsen; värdet 80 cm i manualen är ett exempel för Tyskland. Betongen måste ha härdat tillräckligt före monteringen; vid användning av bottenplatta kräver tillverkaren komprimerad betong av minst klass B25/C25.

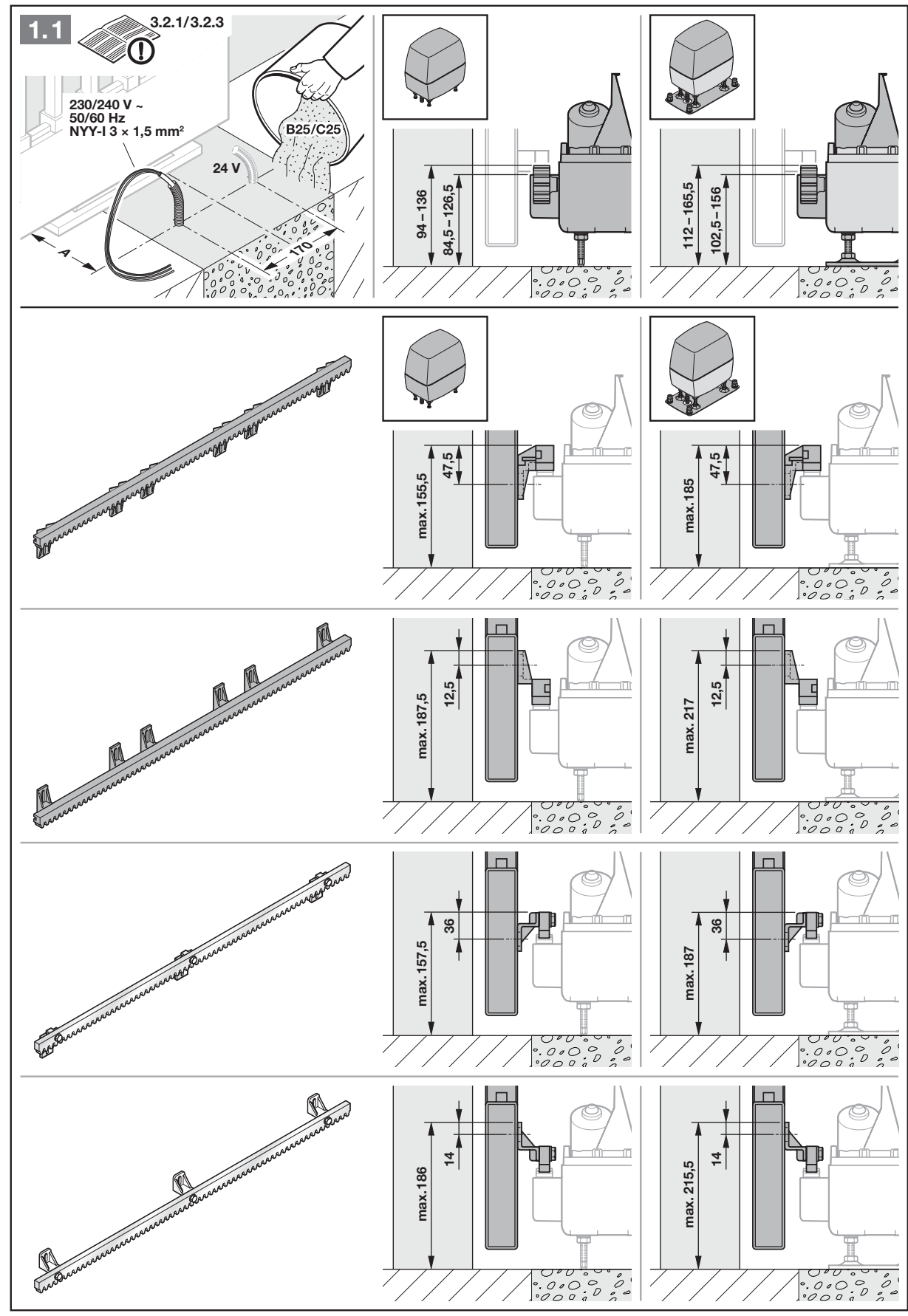

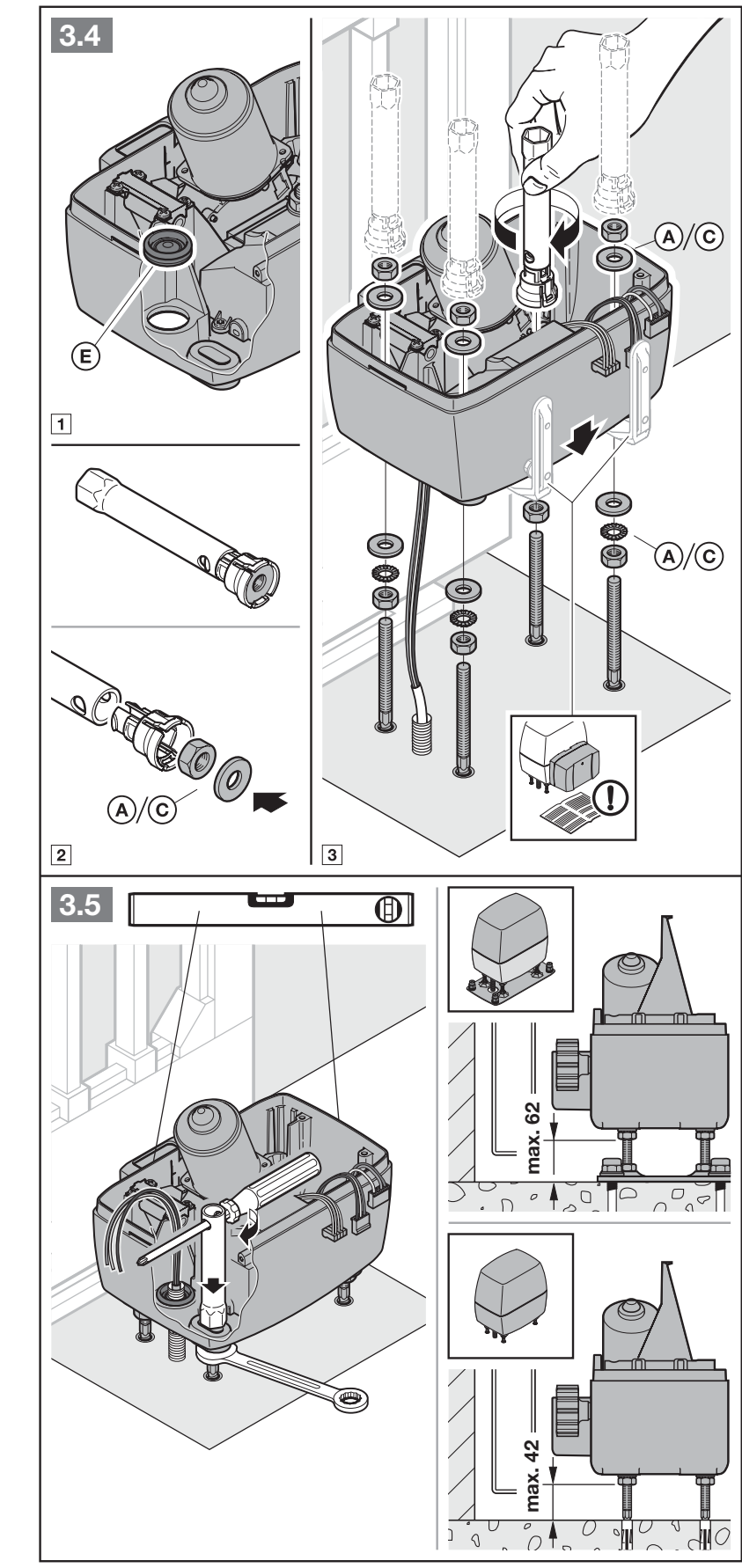

Förankring och monteringshöjd
Drivningens placering beror på vilken kuggstång som används. Måttet A på ritningen kan inte användas omväxlande för olika kuggstänger.
| Kuggstångens beteckning | Mått A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

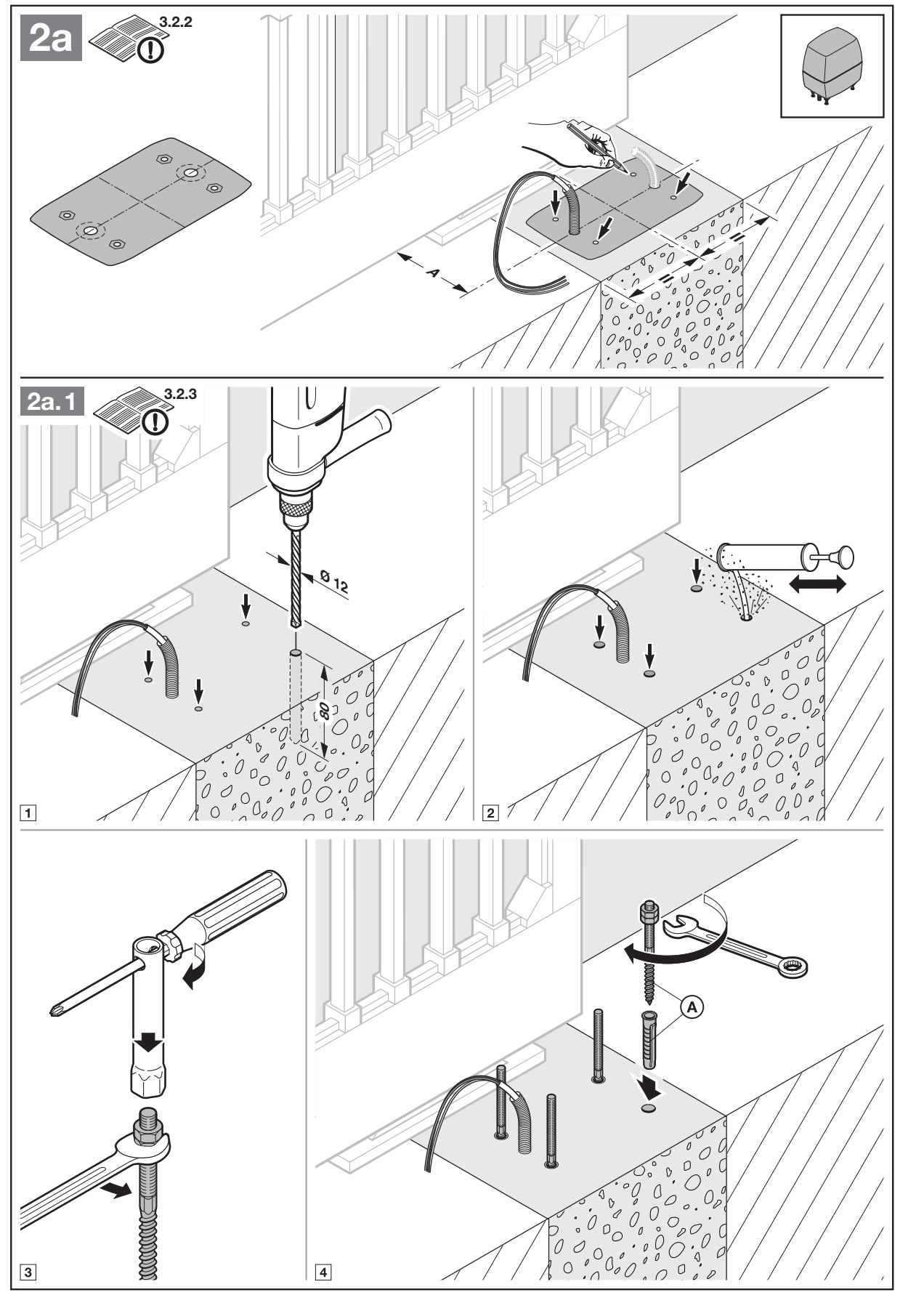

Använd en borrmall för förankringsskruvarna och borra hål Ø 12 mm, djup 80 mm. För kraftiga ankare och bottenplatta ska hålen vara Ø 10 mm, djup 105 mm; ritningen anger åtdragningsmomentet 45 Nm för den avbildade förankringen. Skydda drivningen mot damm och spån. Montören måste kontrollera underlagets faktiska bärförmåga och att de medföljande ankarna är lämpliga.
Montera tätningarna i skyddsrören och för in kablarna i kapslingen underifrån. Placera drivningen vågrätt och fäst den stadigt. Skydda elektroniken mot fukt när locket är öppet; täta kapslingen mot vatten och insekter efter monteringen.

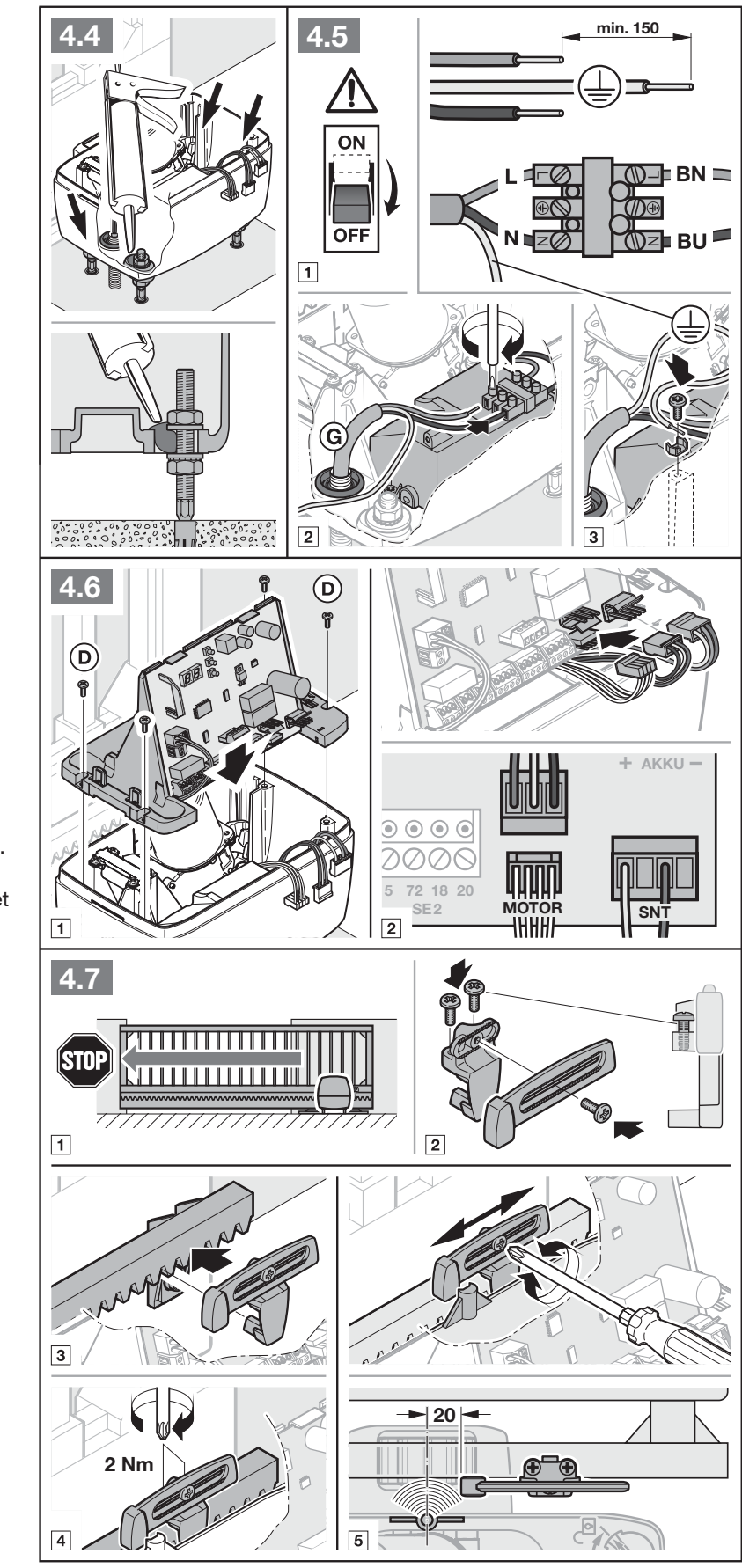

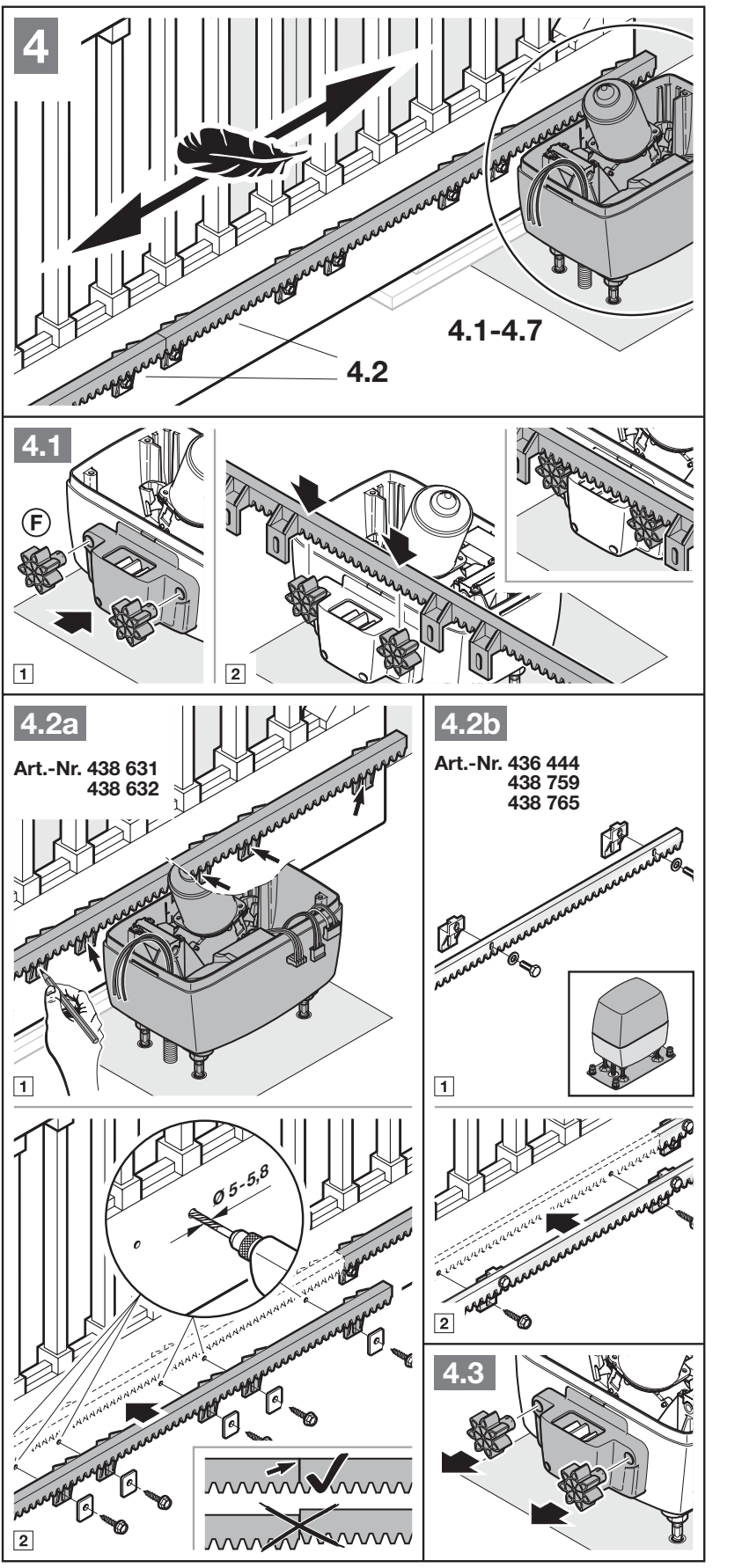

Kuggstång och magnet för ändläget
Drivningen måste vara frikopplad när kuggstången monteras. Skarvarna mellan delarna ska ligga jämnt i linje utan förskjutningar. Rikta in kuggstången, kugghjulet och drivningens kapsling mot varandra efter monteringen; följ måtten i den aktuella bilden och använd inte värden från ett annat fabrikat. Felaktigt ingrepp kan orsaka oönskad reversering.
Stängt ändläge registreras av en magnet och en REED-kontakt. Skjut grinden för hand till stängt läge, förmontera magnetsläden i mittläget och fäst den med en förskjutning på cirka 20 mm mot REED-kontakten enligt bilden. Kontrollera sedan slutläget och finjustera det försiktigt under inlärningen.
Kabeldragning och separation av spänningar
| Krets | Krav |
|---|---|
| Nät | 230/240 V AC; matning 3 × 1,5 mm², använd lämplig jordkabel enligt anvisningarna i mark. Eget skyddsrör. |
| Tillbehör | Dra 24 V-kretsar separat från nätledningen. Plintar för ledare på 0,5–2,5 mm². |
| Extern knapp | Ledningslängd högst 30 m. |
| HALT- och säkerhetskretsar enligt bilderna | Ledningslängd högst 10 m enligt det aktuella kopplingsschemat. |
| Förlängning av nedgrävda ledningar | Använd en lämplig förgreningsdosa med IP65-skydd; skarven får inte lämnas oskyddad i marken. |

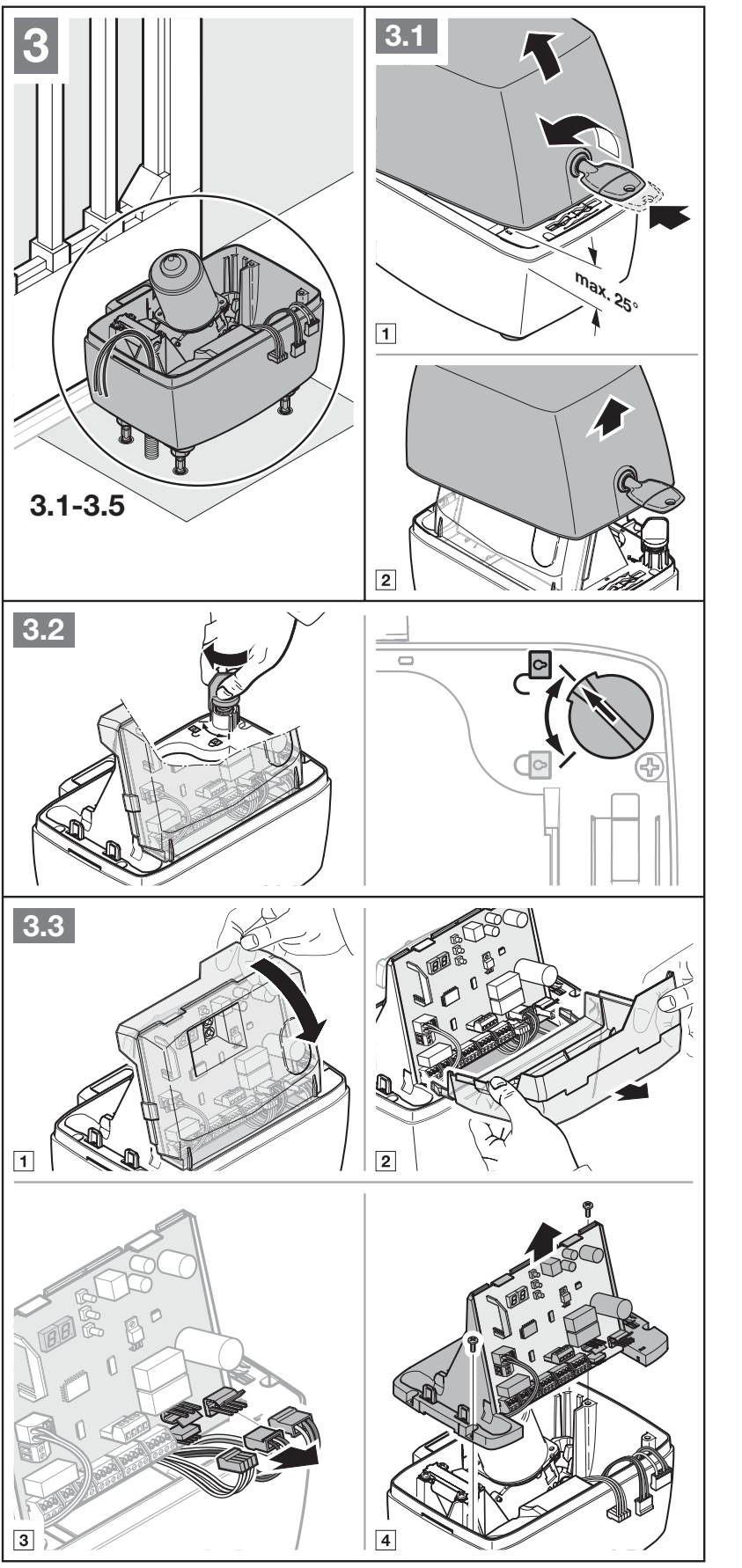

Manuell frikoppling och återinkoppling
- Koppla från nätströmmen och eventuell HNA Outdoor. Säkra grinden så att den inte kan röra sig okontrollerat.
- Öppna kåpan och vrid frikopplingsmekanismen till frikopplat läge enligt bilden. Motorn med kugghjulet sänks ned i höljet; tryck försiktigt på dem vid behov.
- Flytta grinden för hand och under kontroll. Håll händerna borta från kuggstångens ingrepp.

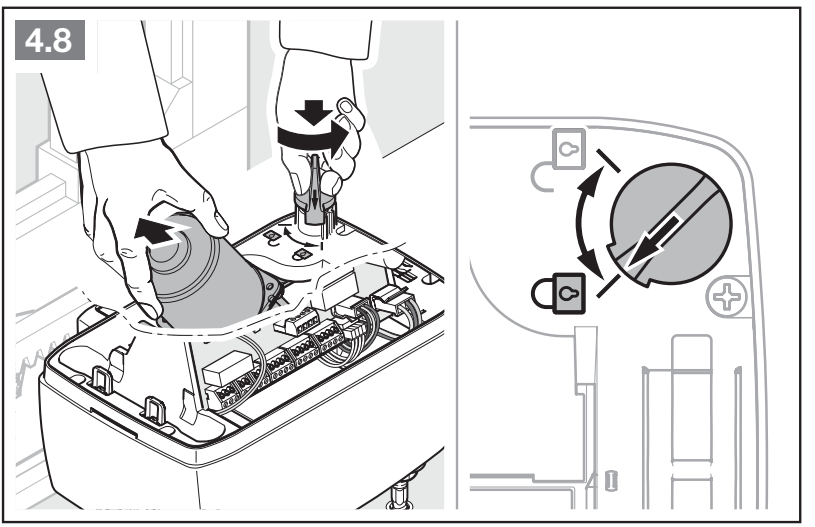

- Vrid mekanismen till låst läge för att återinkoppla den och lyft samtidigt motorn lätt. Grinden måste åter kopplas till drivenheten innan den når gränslägesbrytaren.
- Sätt tillbaka kåpan. När strömmen återställts kan en referenskörning mot stängt läge följa; håll området fritt och övervaka förloppet.

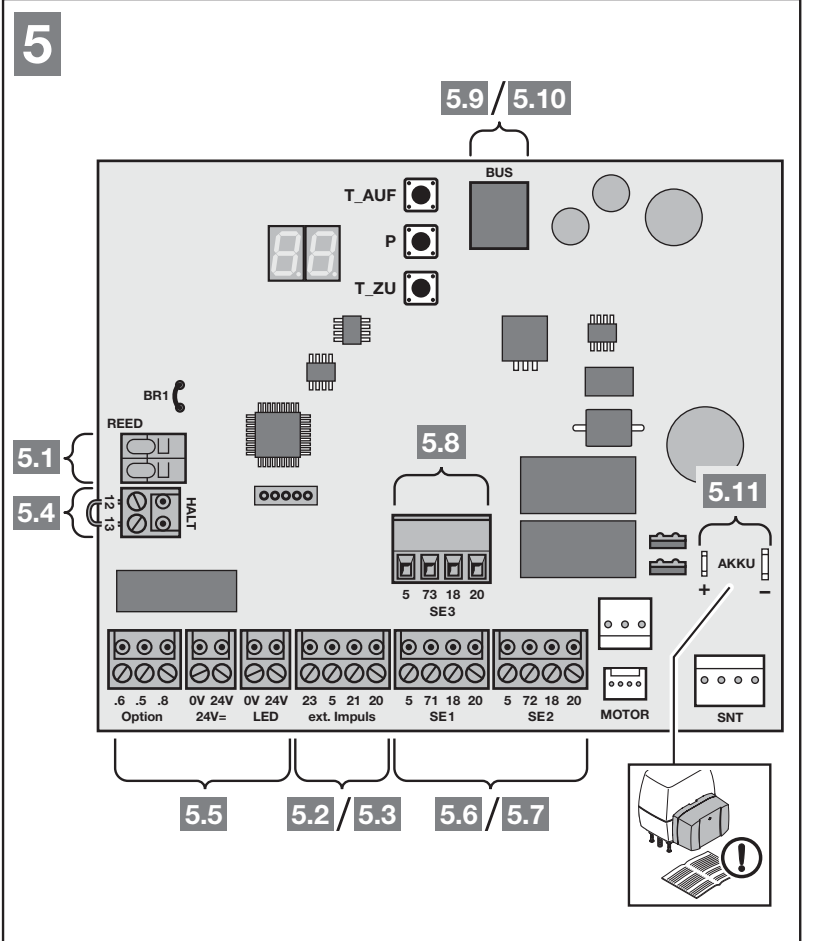

Orientering av styrkortet
Bilden är orienterad med knapparna T_AUF, P, T_ZU upptill och den långa raden med plintar nedtill. BUS sitter upptill vid knapparna, REED och HALT till vänster, SE3 på den upphöjda delen ovanför SE1/SE2 nedtill. Till höger sitter MOTOR, SNT och AKKU-anslutningen. Skilj mellan signal-, motor- och matningskretsar utifrån kontakternas beteckningar.
Matning, polaritet och styrplintar
| Plintar / kontakt | Funktion och gränsvärde |
|---|---|
| Nätanslutning L / N och höljets PE | Nät 230/240 V AC, 50/60 Hz; L fas, N neutralledare och PE skyddsledare. AC har ingen plus- eller minuspol. Matningen ansluts till nätanslutningen, inte till signalplintarna. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Den sammanlagda strömförbrukningen för tillbehör får vara högst 250 mA; räkna med alla anslutna komponenter. |
| 24 V=: 24 V / 0 V | Separat märkt likströmsutgång: 24 V = +, 0 V = −. Används till exempel för en 24 V-lampa enligt kopplingsschemat; detta är inte en 230 V-utgång. |

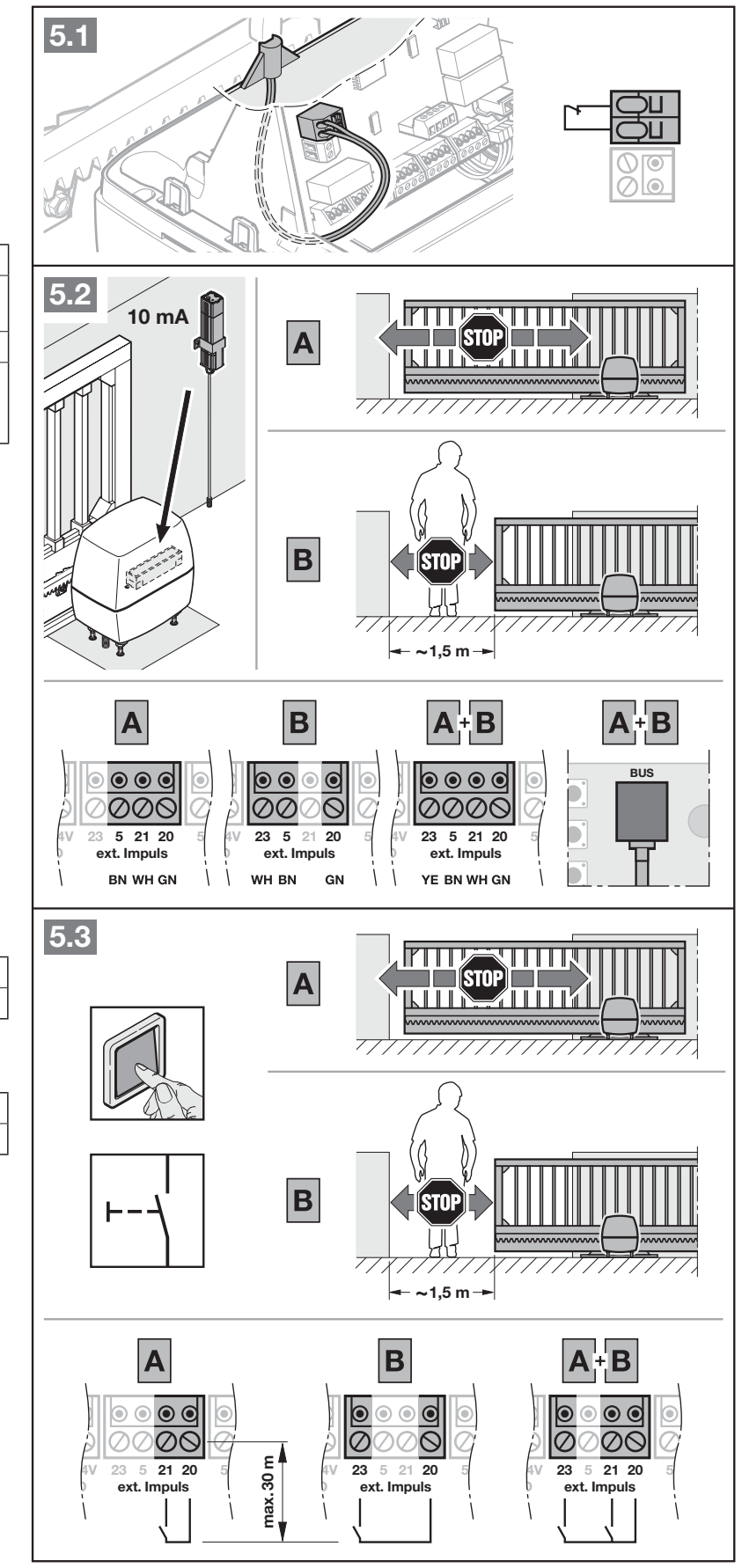

| 21 / 20 | NO potentialfri impuls eller kontakt som kopplar till 0 V. Knappar kan parallellkopplas; själva kontakten har ingen +/−-polaritet. |
| 23 / 20 | NO potentialfri signal för delöppning; 23 är signal, 20 gemensam 0 V, inte ett matningspar. |

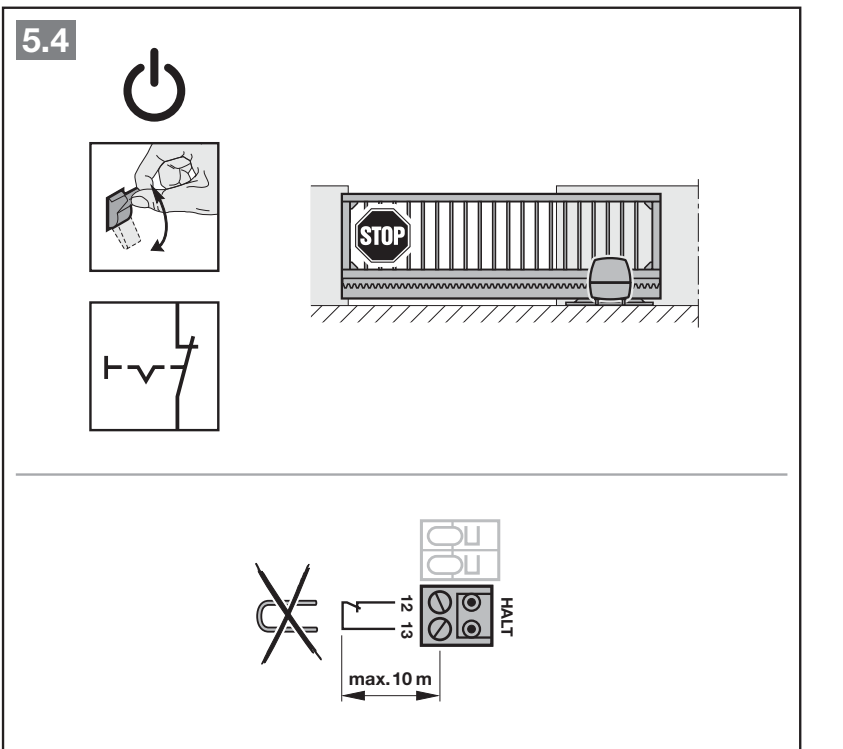

| HALT 12 / 13 | NC potentialfritt STOPP; 13 = 0 V, 12 ingång. Vid montering av STOPP ska den befintliga bygeln 12–13 tas bort och en NC-kontakt anslutas. |
| REED | Reed-baserad gränslägesgivare enligt originalutförandet; anslut inte extern spänning. |
| BUS | Systemtillbehör med motsvarande kontakt. Det är inte en universell +/−-utgång för valfri utrustning. |
| MOTOR / SNT / AKKU | Motor, nätanslutning och avsett nödströmsbatteri. Använd originalkontakterna och följ den markerade polariteten; koppla även bort batteriet innan arbetet påbörjas. |
Extern spänning på styringångarna kan förstöra elektroniken. Anslut inte 230 V till 21/23/HALT eller SE. HALT är inte en övervakad säkerhetsingång på PLc-nivå; förväxla den inte med SE-skyddsanordningen.

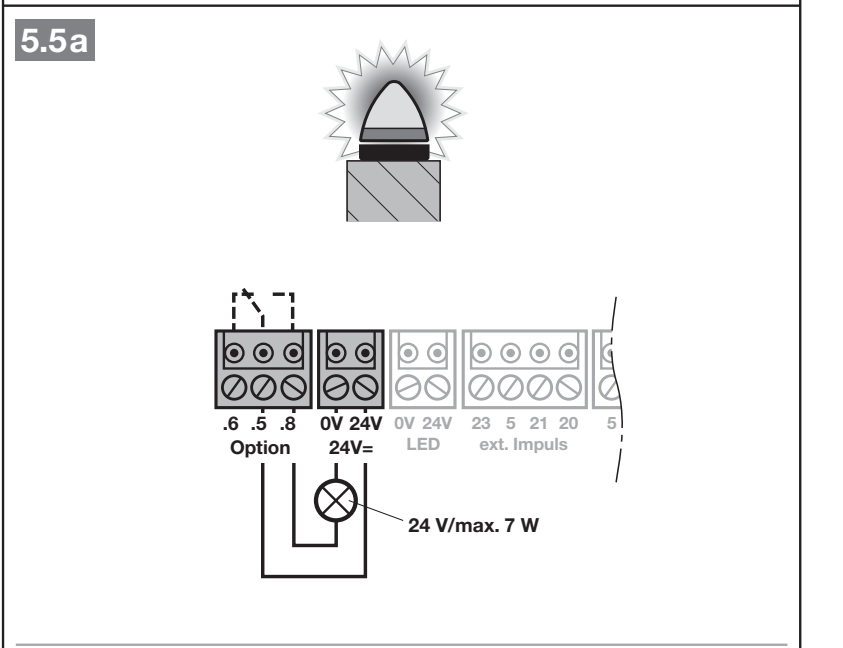

SLK-varningsljus och Option-relä
Relä Option har potentialfria kontakter .5 gemensam, .8 NO, .6 NC. För 24 V-lampan används i kopplingsschemat 24 V (+) → .5, .8 → lampa, lampans returledning → 0 V (−). För en polaritetskänslig lampa ansluts dess plusingång till den kopplade matningen från .8 och minus till 0 V. Tillverkaren anger för denna 24 V-lampa max. 7 W; följ även den sammanlagda gränsen för tillbehör; uppgiften 7 W innebär inte att den gränsen höjs. Funktionen för det interna reläet ställs in i meny 31.
En 230 V-lampa har separat extern nätmatning; tillverkarens kopplingsschema anger högst 500 W. Nätledarna måste ha extra isolering ända fram till anslutningen. Sådan inkoppling får endast utföras av en elektriker enligt hela PDF-dokumentet; 230 V får inte hamna i lågspänningskretsarna.

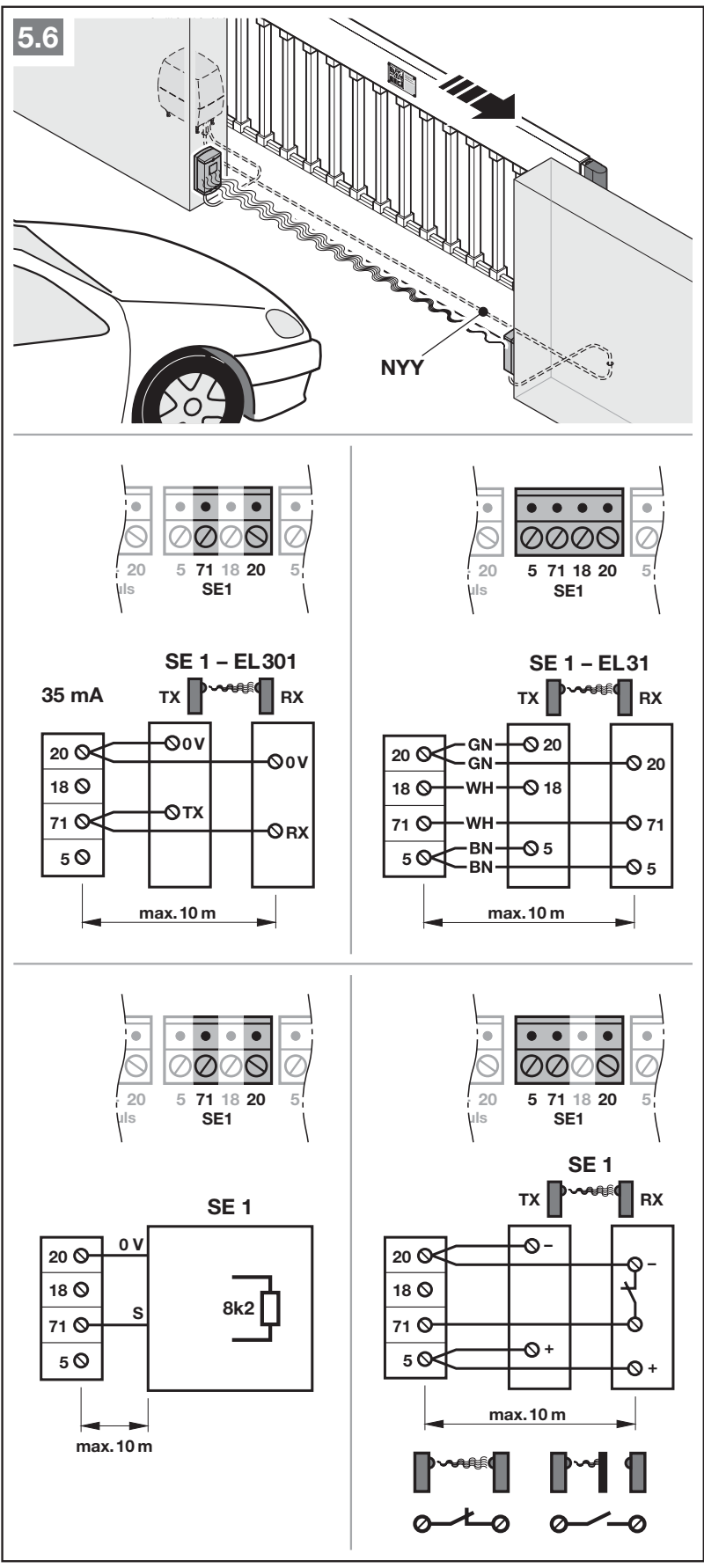

Fotoceller och säkerhetsingångar SE1/SE2/SE3
| Ingång | Plintar och ursprunglig reaktion |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = signal. Aktiveras vid stängning och backar kortvarigt. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = signal. Aktiveras vid öppning och backar kortvarigt. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 73 = signal. Aktiveras vid stängning och reverserar kortvarigt. |
SE1 och SE2 stöder dynamiska tvåtrådiga fotoceller, testade eller otestade tretrådiga fotoceller, resistiv säkerhetslist 8k2 och angiven kantsäkerhet. För SE3 anges fotoceller här; överför inte inkopplingen av den resistiva säkerhetslisten från SE1/SE2 till SE3. Två fotoceller på en krets kräver expandern LSE2. Enligt anvisningarna får otestade skydd endast användas för egendomsskydd.

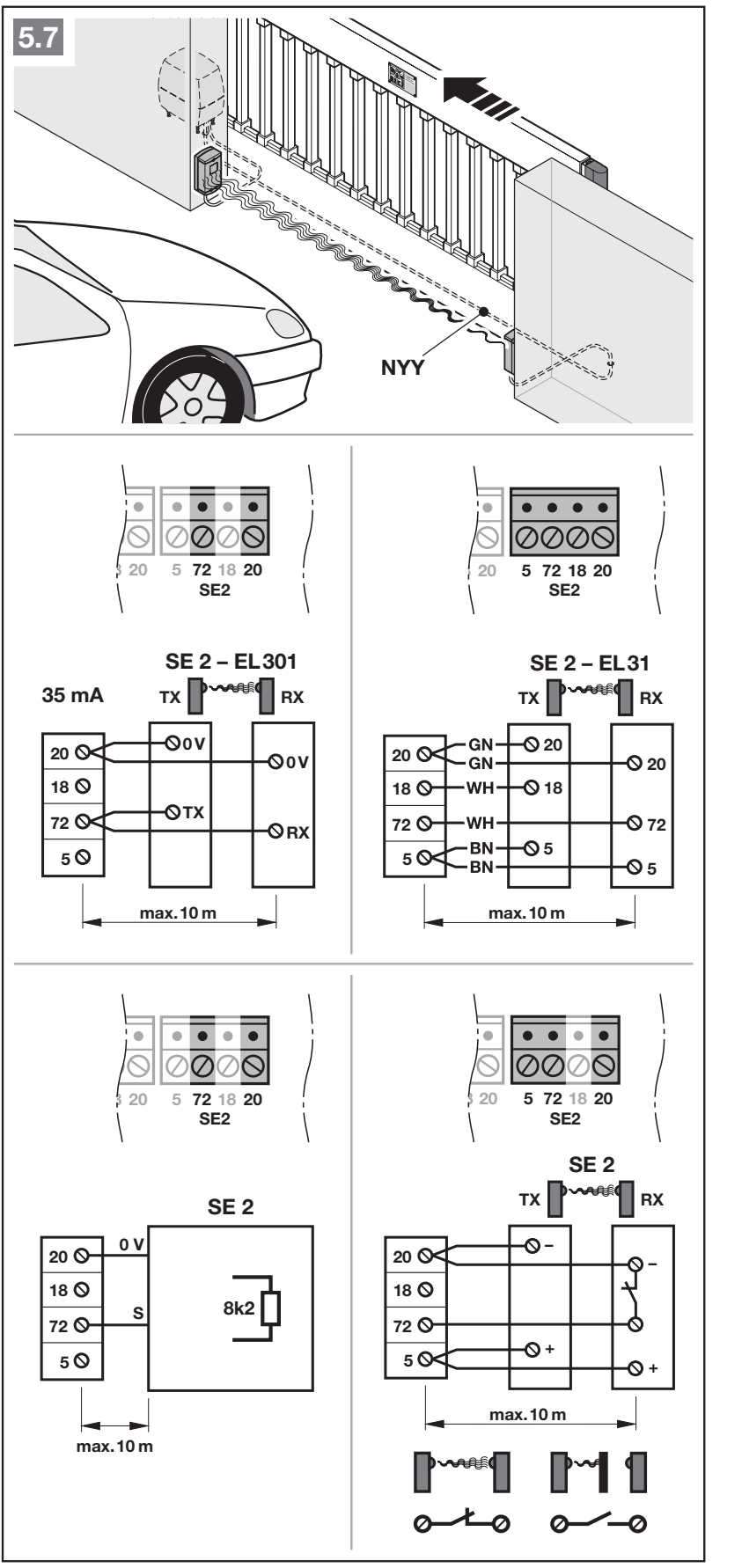

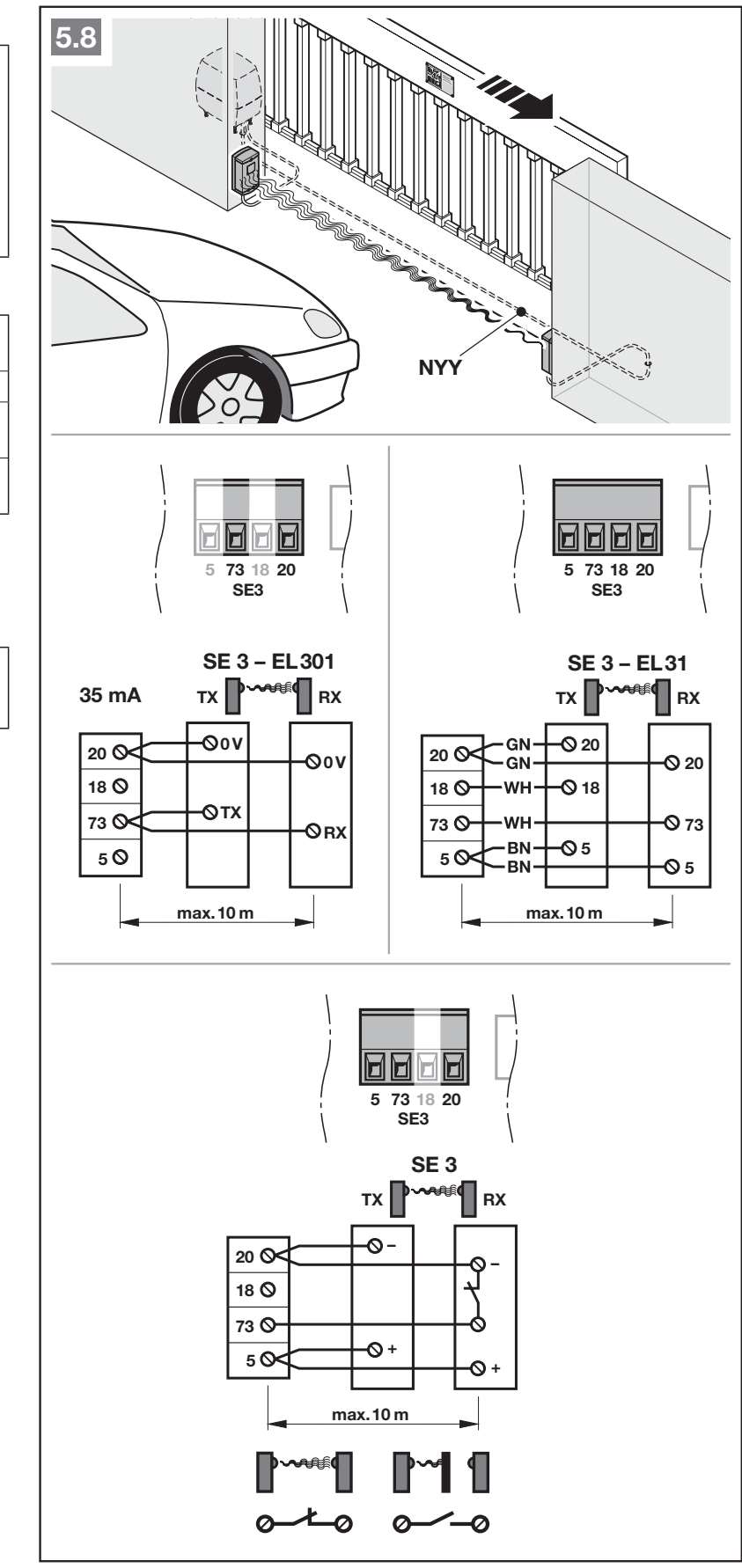

EL301 – exakt inkoppling enligt originalschemat
EL301 är en dynamisk tvåtrådig enhet med en strömförbrukning på 35 mA enligt bilden. För SE1 ansluts TX 0 V och RX 0 V → 20, den märkta anslutningen TX → 71 och den märkta anslutningen RX → 71. För SE2 ersätter du 71 med plint 72, och för SE3 med plint 73. Plint 5 och testplint 18 används inte i detta specifika EL301-schema. TX/RX-beteckningarna är systemanslutningar; tilldela dem inte egen matning på +24 V eller polaritet enligt andra fotoceller.
För EL31 visar schemat mottagaren RX: 20 → 20 (0 V), 18 → 18 (test), 71/72/73 → 71 (signal enligt valt SE), 5 → 5 (+24 V). Sändaren TX har 20 → 20 (0 V), 5 → 5 (+24 V). Originalets färgmarkeringar är GN/WH/BN; det är dock beteckningarna på de faktiska plintarna och anvisningarna för den medföljande fotocellen som gäller. Om en annan kontakt har egen matning ska dess eget schema följas; en potentialfri NC-kontakt får inte förväxlas med +/−-matning.
Anslut alla säkerhetsanordningar före inlärningen. Efter komplettering eller ändring av säkerhetsanordningarna ska en ny inlärning utföras via meny 10 samt funktionstester. Ändring av aktiveringsriktning, reversering, hastighet och kraft i de utökade menyerna ska utföras av fackpersonal.

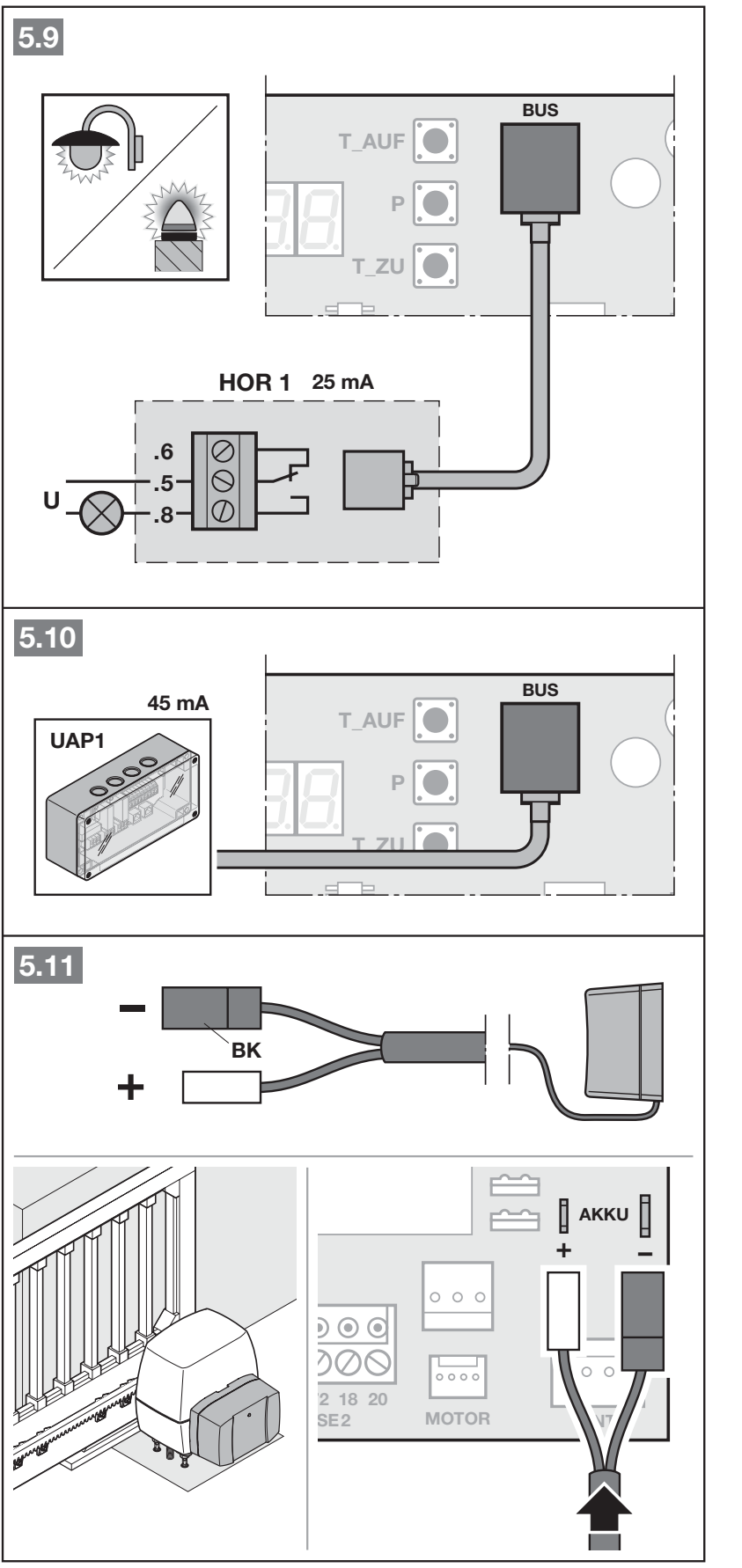

Tillvalsmoduler och extern mottagare
| Enhet | Inkoppling / funktion |
|---|---|
| Extern trådbunden mottagare | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impuls); YE → 23 (delöppning). HEI3 BiSecur har en avsedd kontakt, ESEI BiSecur ansluts till BUS. |
| HOR1 / UAP1 / UAP1-300 | Motsvarande BUS-kontakter enligt bilden; HOR1 har en strömförbrukning på 25 mA, UAP1 på 45 mA. Funktioner för externt relä i meny 30. |
| HNA Outdoor | Avsedd AKKU-anslutning, automatisk omkoppling vid strömavbrott. Dra ur kontakten före service; frånkoppling av elnätet innebär inte att hela drivenheten är strömlös. |

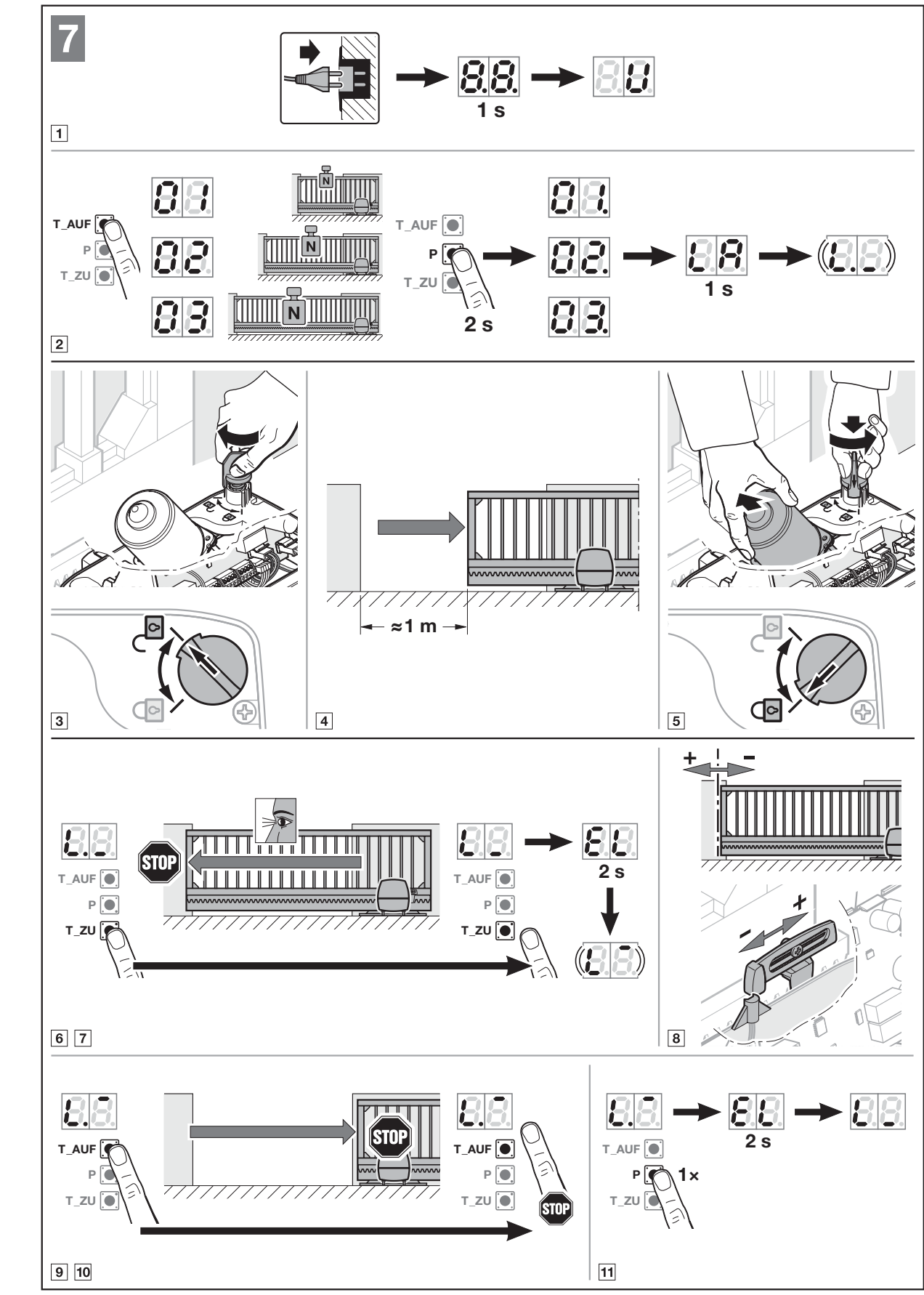

Första idrifttagning och val av typ 01
Säkerhetsanordningarna måste vara anslutna, de optiska strålgångarna fria, porten mekaniskt felfri och området avspärrat för personer. Under inlärningen sparas ändlägen, krafter och anslutna skydd. Riktningen fastställs under inlärningen; efter en lyckad idrifttagning kan den endast ändras genom en fabriksåterställning och ny inlärning.
- Slå på strömmen. Displayen visar först 8.8. och därefter U. Typen är förinställd vid leverans; efter fabriksåterställning väljer du med knappen T_AUF 01 för grundmodellen LineaMatic. Typ 02/P eller 03/H ökar inte drivenhetens kapacitet.
- Håll P intryckt. När typen och LA visas går enheten över till inlärning av ändlägen.
- Frikoppla drivenheten, öppna porten cirka 1 m och koppla in drivenheten igen. Håll T_ZU intryckt; porten ska röra sig i stängningsriktningen. Om den går åt motsatt håll, släpp knappen kort och håll T_ZU intryckt igen enligt tillverkarens anvisningar.
- Släpp knappen när porten stannat vid den magnetiska ändlägesbrytaren. Om stängt läge inte stämmer, justera magnetvagnen och upprepa testet.
- Håll T_AUF intryckt tills önskat öppet läge nås, släpp knappen, finjustera med T_AUF/T_ZU och spara med P.

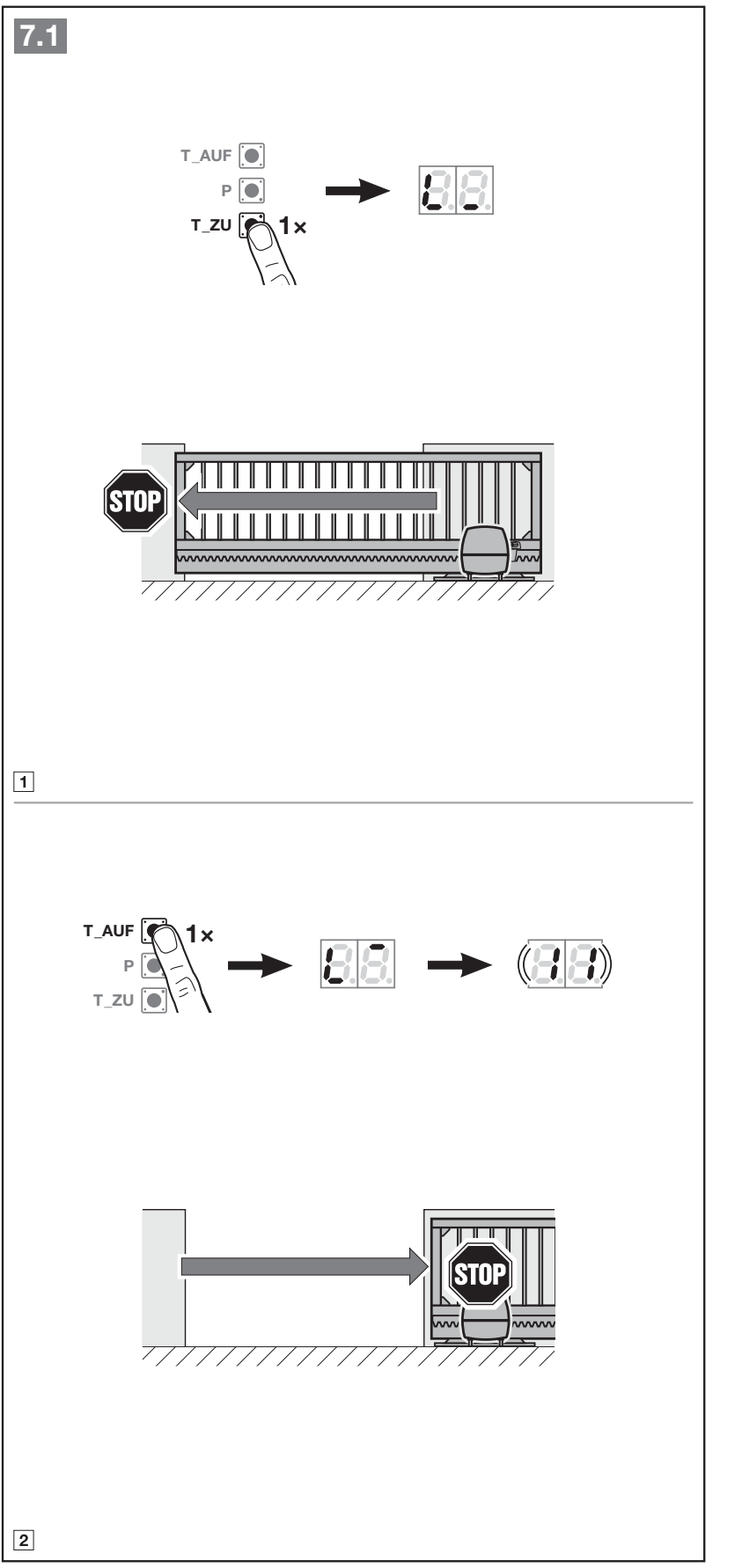

- För kraftinlärning trycker du kort på T_ZU och låter porten stängas; tryck sedan på T_AUF och låt den öppnas helt. När inlärningen är klar blinkar 11 för radiokodsinlärning. Säkerhetsanordningen får inte aktiveras under kraftinlärningen.
- Lagra önskade fjärrkontroller eller avsluta radiokodsinlärningen. Kontrollera skydden och krafterna för hela porten, montera kåporna och visa användaren hur manuell frikoppling går till.

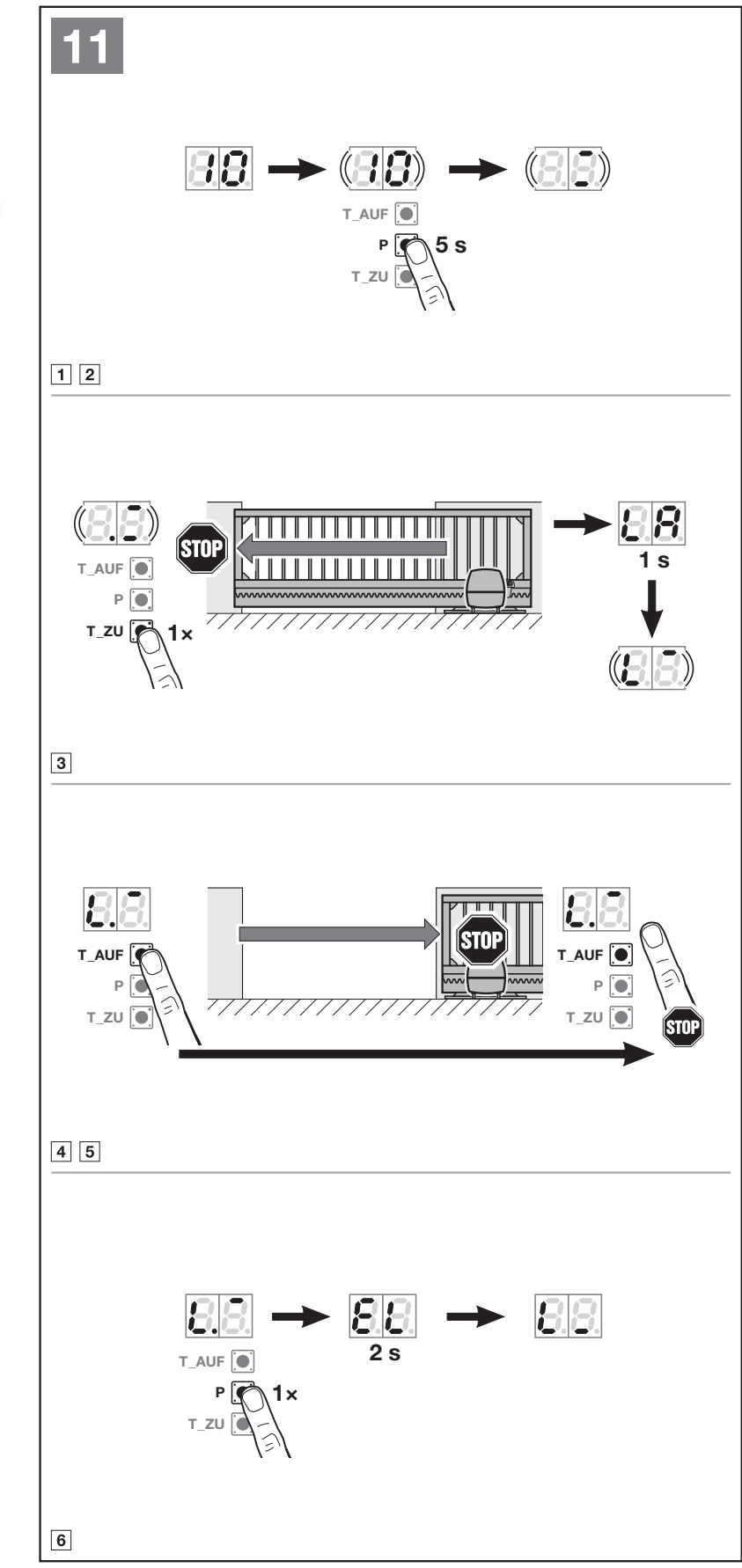

Ny inlärning efter ändring av port eller säkerhetsanordningar
Meny 10 raderar den tidigare rörelsebanan och kraftvärdena. När inlärningen har startat kan den inte avbrytas i förtid; den måste slutföras. Används efter ändring av ändlägen eller mekanik, service eller komplettering med fotoceller eller säkerhetslist. Har ingen vanlig tidsgräns.
- Öppna porten cirka 1 m, välj meny 10 och håll P intryckt i 5 sekunder.
- Tryck på T_ZU och låt porten gå till stängningsändläget.
- Håll T_AUF intryckt tills önskat öppet läge nås, finjustera vid behov och bekräfta med P.
- Kör T_ZU för fullständig stängning och T_AUF för fullständig öppning, så att krafterna lärs in på nytt.
- Kontrollera alla skydd och driftinställningar när inlärningen är klar.

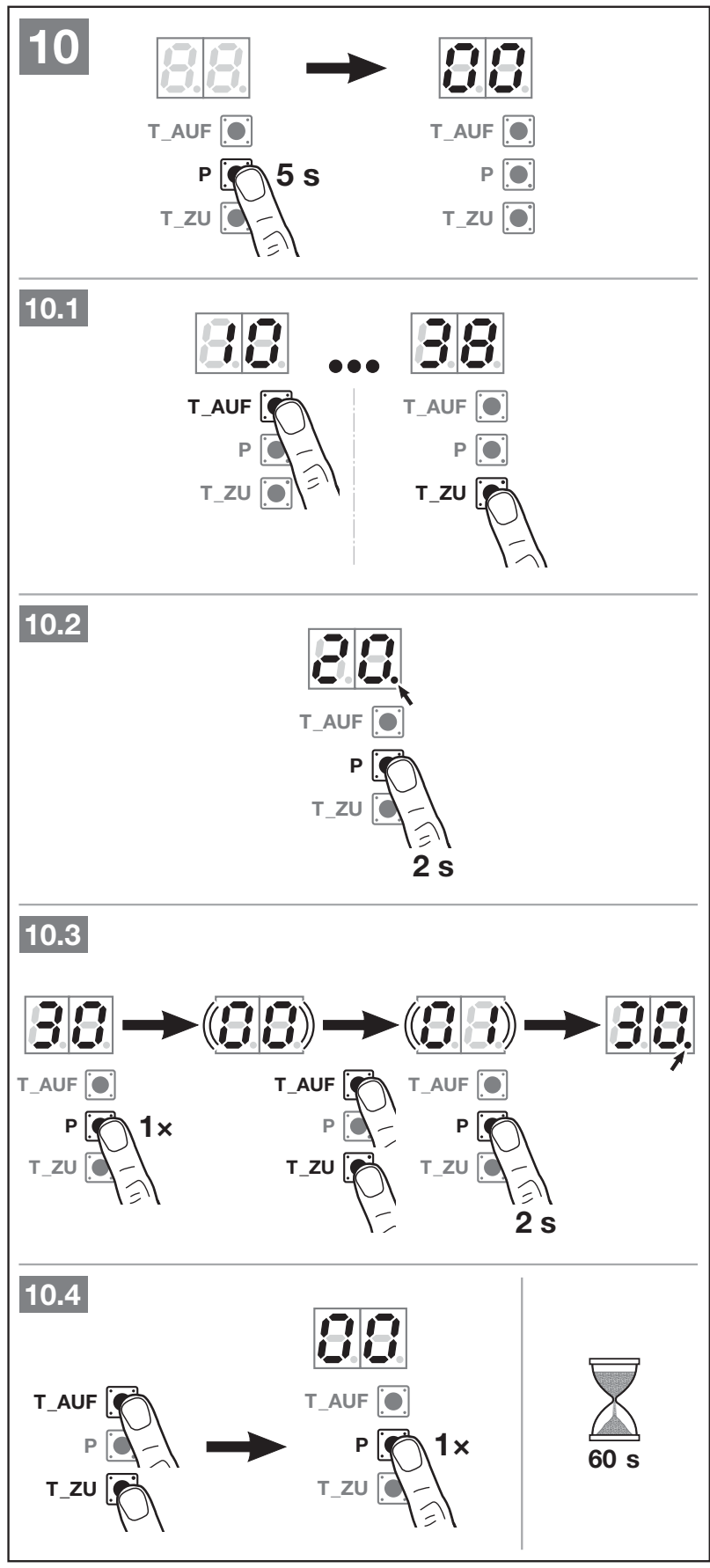

Programmering via displayen
För att öppna programmeringen håller du P intryckt i cirka 5 sekunder, tills 00 visas. T_AUF/T_ZU används för att välja meny eller parameter. För en fristående funktion håller du P intryckt i 2 sekunder; i en meny med parametrar trycker du först kort på P, väljer parameter och håller sedan P intryckt i 2 sekunder för att spara. Punkten vid siffran markerar det aktiva valet. Meny 00 och ett kort tryck på P avslutar programmeringen; normal tidsgräns är 60 sekunder, och 25 sekunder vid radiokodsinlärning. Utgå inte från att en ny parameter har sparats utan bekräftelse.
Endast de förinställningar som tillverkaren uttryckligen anger för grundmodellen LineaMatic är markerade med fetstil. Endast dokumenterade offentliga menyer anges; serviceinställningar för kraft, hastighet och reverseringsgränser ska hanteras av fackpersonal.
Meny 30 och 31 – reläparametrar
| Parameter | Betydelse |
|---|---|
| 00 | Belysningsfunktion: extern för 30, intern för 31. Meny 30/00 aktiverar 26; 31/00 aktiverar 22. |
| 01 / 02 / 03 | Indikering av öppet / stängt / delvis öppet läge. |
| 04 | Impulssignal vid öppningskommando; i meny 30 även vid delöppning för externt relä. |
| 05 | Felindikering. |
| 06 | Kontinuerlig signal vid start/förvarning. |
| 07 | Förinställd blinkning vid start/förvarning. |
| 08 | Reläet är draget under rörelsen och frånslaget i ändlägena. |
| 09 | Indikering av serviceintervallet In. |
| 10 | Blinkning vid start/förvarning endast vid stängning. |
För parametrarna 01–10 aktiveras meny 25 för externt relä och meny 20 för internt relä. Förvarningen fungerar endast när meny 32 är aktiverad. Kontrollera därför alltid reläändringen tillsammans med den meny som automatiskt hör ihop med den.
Meny 32, 34 och 35 – tidsalternativ
| Parameter för meny 32 | Tid / funktion |
|---|---|
| 00 | av |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parameter för meny 34 | Tid / funktion |
|---|---|
| 00 | av |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parameter för meny 35 | Tid / funktion |
|---|---|
| 00 | av |
| 01 | samma som 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Aktivera automatiken 34/35 först efter att fotocellen har lärts in. När de aktiveras ställs förvarning 32/02 automatiskt in, det vill säga 2 sekunder. Under automatisk stängning stoppar ett nytt kommando porten. Ställ in delöppning via meny 36; om läget ligger för nära stängt läge anger styrenheten fel 1 och använder det minsta tillåtna läget.

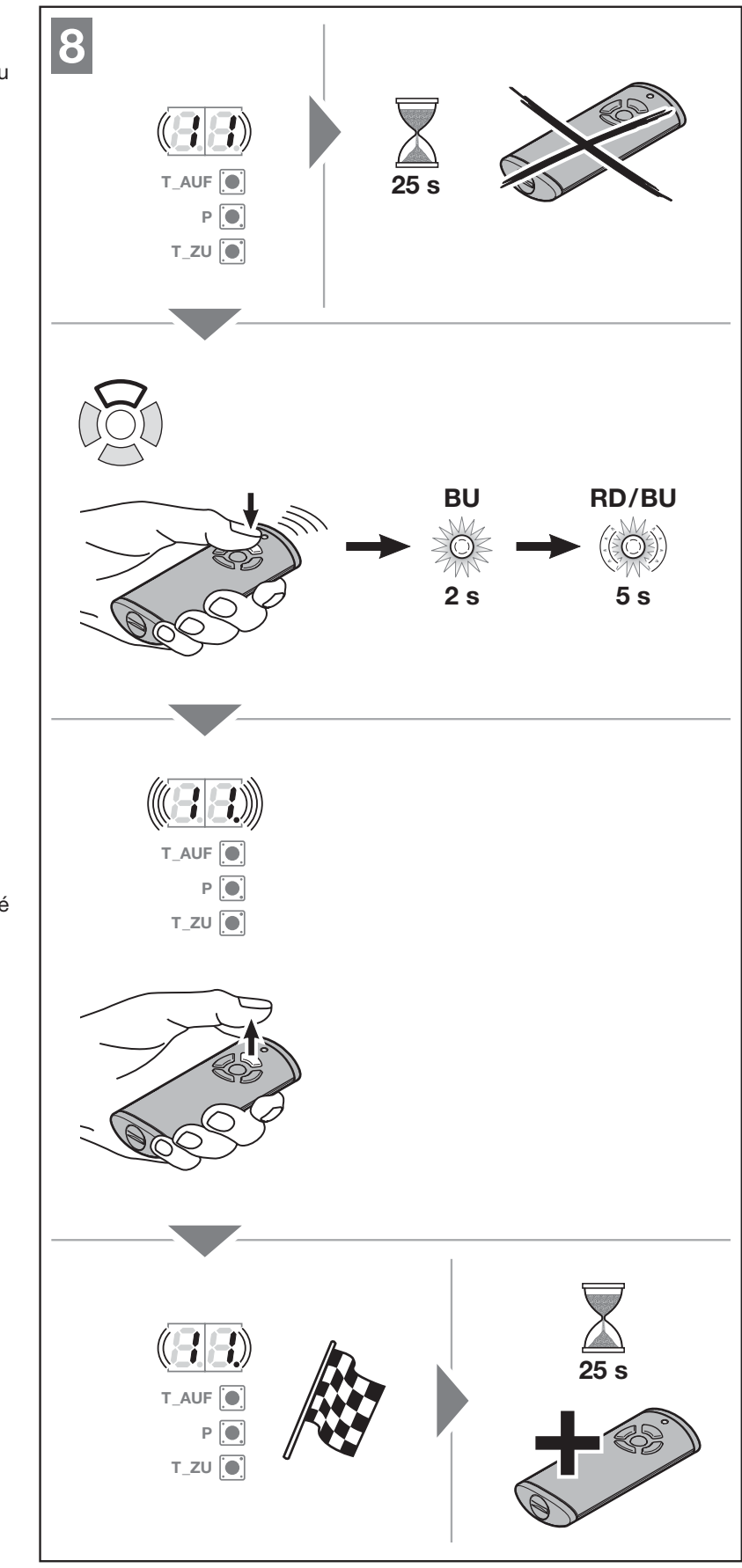

Programmera fjärrkontroller
Den integrerade mottagaren kan lagra högst 150 radiokoder, fördelade mellan funktionerna. När kapaciteten överskrids raderas de äldsta koderna. Om du lagrar samma kod för en annan funktion försvinner den ursprungliga kopplingen. En kod är inte automatiskt en hel sändare med alla knappar.
- Porten måste stå stilla, utan aktiv förvarning eller tid för automatisk stängning.
- Välj 11 för impuls eller 12/13/14/15 för önskad annan funktion och tryck kort på P. Numret blinkar.
- Håll in knappen på en kompatibel sändare i kodöverföringsläge; när BiSecur-typen visas växlar den röda/blå lysdioden efter cirka 5 s.
- När menynumret på drivenheten blinkar snabbt har koden identifierats. Släpp knappen. Nästa kod kan läggas till inom 25 s.
- Avbryt programmeringen med ett kort tryck på P; gå tillbaka till driftläget via 00 och P. Testa därefter varje lagrad funktion när området är säkrat.
Statusåterkoppling kräver en lämplig tvåvägssändare med positionskontroll; enbart frekvensen 868 MHz bekräftar inte att den har denna funktion. Alla sändare har inte en statusknapp eller samma batteribytesförfarande. Följ sändarens egen bruksanvisning vid koddelning och återställning av en enskild sändare.
Efteranslutning av extern mottagare
Vid efteranslutning av en extern radiomottagare kräver tillverkaren att man raderar radiokoderna i den integrerade mottagaren via meny 19. Detta raderar alla lagrade sändare och funktioner; anteckna vilka fjärrkontroller som används och hur de är kopplade innan du utför åtgärden. Programmera sedan koderna i den externa mottagaren enligt dess egen bruksanvisning. Den externa mottagarens antennkabel får inte ligga an mot metallföremål.
Radera radiokoder och återställa fabriksinställningar
Meny 19 – radera alla koder
Välj 19 och håll P intryckt i 5 sekunder. 19 blinkar först långsamt i 5 sekunder och sedan snabbt i cirka 3 sekunder; när 19 lyser med fast sken är raderingen bekräftad. Alla sändare och alla funktioner raderas. Med den här metoden går det inte att radera en enskild knapp eller funktion separat.

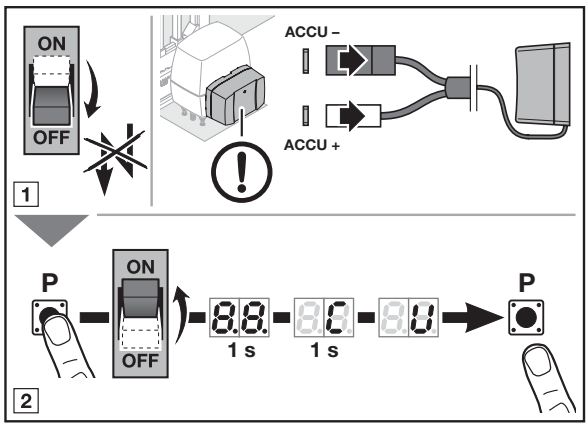

Återställa drivenheten till fabriksinställningarna
En fabriksåterställning återställer inställningarna och raderar de inlärda körsträckorna och krafterna; radiokoderna bevaras. Meny 10 används endast för ny inlärning av körsträcka/krafter, medan meny 19 raderar radiokoder separat. Blanda inte ihop dessa tre åtgärder.
- Koppla från nätspänningen och nödbatteriet enligt bilden. Säkra porten så att den inte kan röra sig.
- Håll P intryckt och återanslut nätspänningen.
- Håll P intryckt medan 8.8. och C visas, tills U visas, och släpp sedan knappen.
- Välj rätt typ 01 och genomför hela idrifttagningen på nytt. Kontrollera även de fjärrkontroller som finns kvar, säkerhetsfunktionerna, tiderna och krafterna.
Referenskörning efter frikoppling eller strömavbrott
Om positionen är okänd efter ett strömavbrott eller efter att kraftbegränsningen har löst ut tre gånger kan en referenskörning behövas. Nästa impuls startar den endast i stängningsriktningen, med reducerad hastighet och utan kraftbegränsning. Området måste vara säkrat; om det inte skyddas av en fotocell eller annan anordning får körningen endast utföras när porten är under uppsikt. Efter manuell frikoppling utan strömavbrott måste strömmen kopplas från ytterligare en gång när porten har säkrats, så att en ny referens utförs enligt anvisningarna.

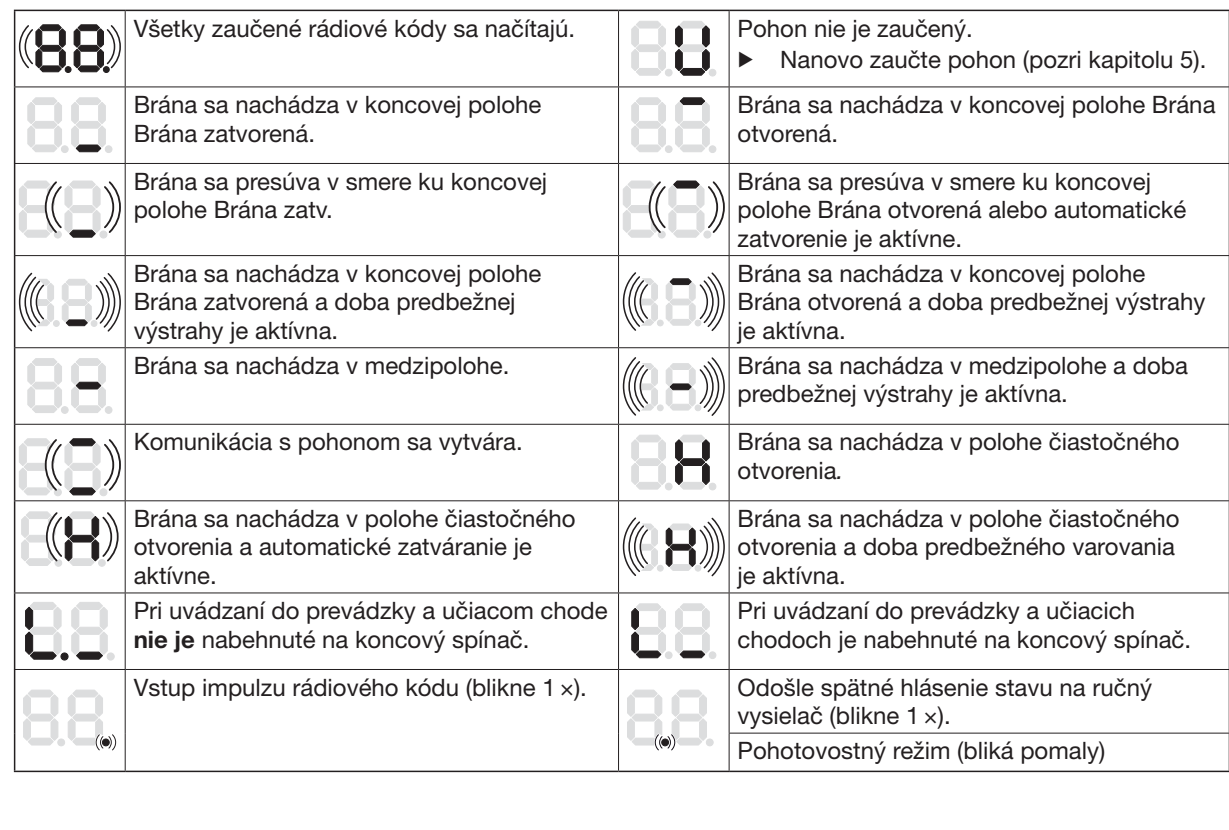

Displaydiagnostik
| Indikering | Betydelse/åtgärd |
|---|---|
| U | Drivenheten är inte inlärd; genomför idrifttagningen. |
| 8.8. | Start eller inläsning av radiokoder; det är inte automatiskt ett fel. |
| 1 s med blinkande punkt | Gränsen för reversering eller delöppningsläget kan inte ställas in; kontrollera hinder och avståndet till stängt läge. |
| 2.1 / 2.2 / 2.3 | Skydd SE1 / SE2 / SE3: hinder, feljustering, kablage eller skadad utrustning. |
| 3 / 5 | Kraftbegränsning vid stängning/öppning; ta bort hindret och kontrollera den mekaniska gången – öka inte kraften automatiskt. |
| 4 | HALT12–13 är bruten; kontrollera NC-kretsen och kablaget. |
| 6 | Systemfel eller överskriden gångtid; låt en fackperson kontrollera återställning och ny inlärning samt, vid fel på drivenheten, reparation eller byte. |
| 7 | Kommunikationsfel på tilläggskortet; kontrollera kablage, kontakter och modul. |
| 8 | Ogiltig inmatning eller manövrering; kontrollera det valda värdet. |
| 9 | Säkerhetsanordningen som testas eller 8k2 har löst ut eller är felaktig; ta bort hindret och kontrollera skyddet. |
| 13 / 17 | Underspänning/spänningsfel; kontrollera strömkällan och batteriet. |
| C | Referenspunkten är okänd; säkra området och utför en referenskörning. |
| In | Serviceintervallet har löpt ut; låt anläggningen kontrolleras. |
Underhåll och säker överlämning
Tillverkaren anger att drivenheten är underhållsfri, men hela porten måste kontrolleras regelbundet. Kontrollera säkerhets- och skyddsfunktionerna varje månad, och kontrollera 8k2-motståndskanter och skydd som inte testas enligt anvisningarna var sjätte månad. Kontrollera att porten löper lätt, att kuggstången sitter fast, styrningen, eventuella kabelskador, att fotocellerna är rena och att frikopplingen fungerar. Låt en fackperson åtgärda brister omedelbart.
Koppla från alla strömkällor före underhåll och förhindra att de slås på igen. Efter montering och ändringar kontrollerar teknikern skyddsfunktionernas effektivitet, reverseringen och driftkrafterna. Teknikern instruerar användaren, överlämnar bruksanvisningarna och fäster varningsskylten väl synligt på porten. Barn får inte leka inom portens rörelseområde; passera först när porten har stannat helt.
Tekniska data för Hörmann LineaMatic 4511323
| Parameter | Värde |
|---|---|
| Modell/typval | Grundmodell LineaMatic /01 |
| Maximal portbredd/-höjd | 6000 mm /2000 mm |
| Max. vikt – markgående/fribärande | 300 kg /250 kg |
| Nätanslutning | 230/240 V AC,50/60 Hz; tillåtet intervall 170–260 V AC. |
| Styrspänning | 24 V/37 V DC, omkopplingsbar intern styrning; detta är inte en universell utgång för tillbehör. |
| Strömförsörjning till tillbehör | 24 V DC;5=plus,20=0 V; totalt max. 250 mA. |
| Radiofrekvens / minne | 868 MHz / högst 150 radiokoder |
| Kapslingsklass / temperatur | IP44 /−20 till+60 °C |
| Maximal luftfuktighet | 93 %, icke-kondenserande |
| Effektförbrukning i standbyläge | Mindre än 0,5 W |
| Ändlägen | Magnetisk REED-kontakt och elektroniskt inlärda lägen/krafter. |
| Cykler per dag/timme | Enligt typskylten. |
| Kapsling | Aluminiumgjutgods och glasfiberförstärkt plast. |

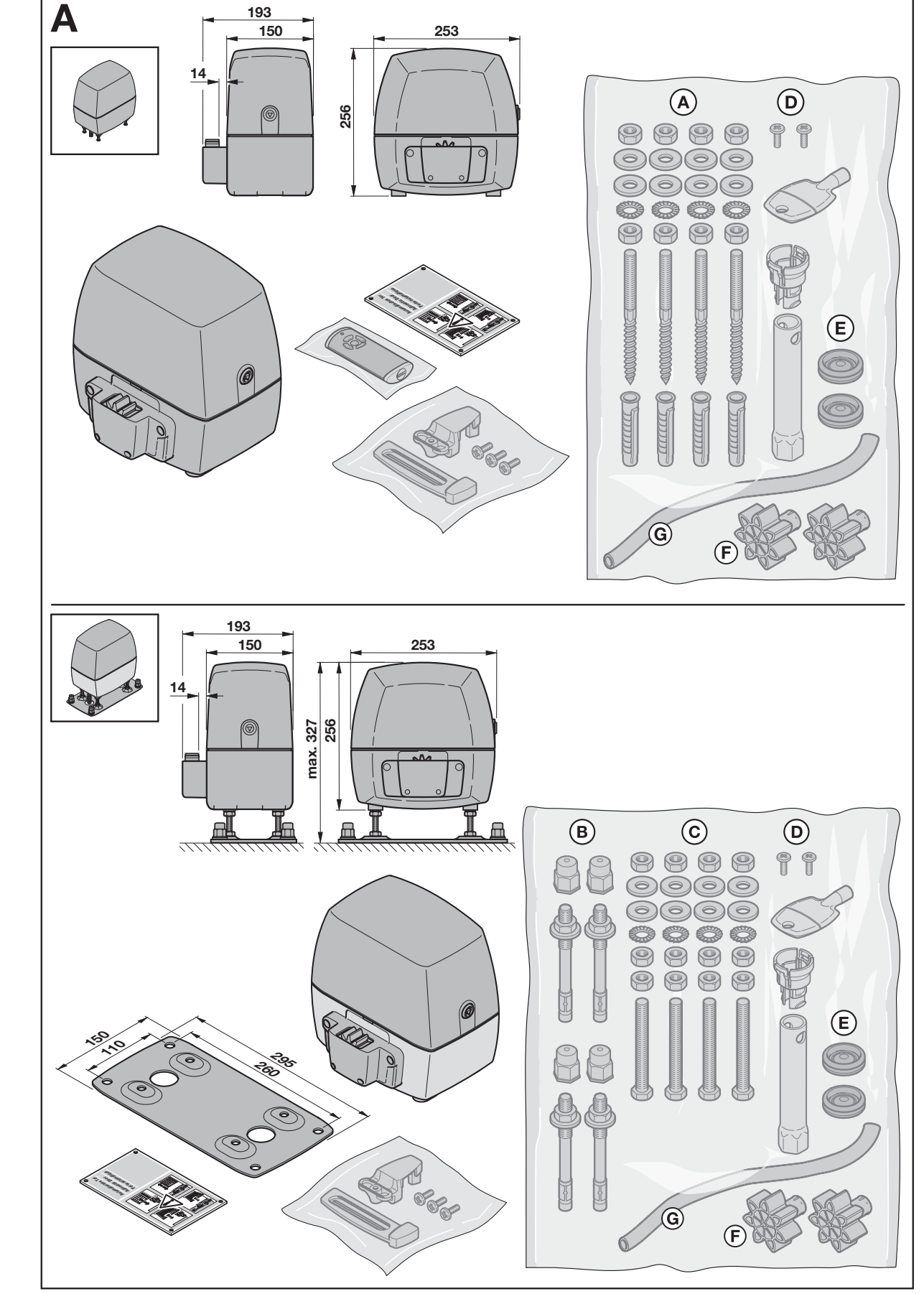

Måttritningen anger kapslingens mått 193 × 253 × 256 mm. Vid montering på en golvplatta kan den totala höjden justeras upp till 327 mm; den visade plattan har yttermåtten 260 × 295 mm. Välj den faktiska monteringshöjden i förhållande till kuggstången utifrån mått A, inte enbart utifrån kåpans yttermått.
