Hormann LineaMatic P – separat drivning för skjutgrindar upp till 500 kg/8 m, 4554309 (A)
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
7 140,01 kr inkl. moms
| Vikt |
|---|
| 17 kg |
Produktbeskrivning Hormann LineaMatic P – separat drivning för skjutgrindar upp till 500 kg/8 m, 4554309 (A)
Drivningen är avsedd för skjutgrindar med en passagebredd på 8m/500kg. Stängningsläget registreras av en magnet och en REED-kontakt. Rörelsevägen och krafterna lärs in vid driftsättningen. Drivningen är intereverserbar.
Drivningen har en inbyggd styrenhet med integrerad dubbelriktad mottagare för styrning av drivningen med fjärrkontroller. Fördelen med den dubbelriktade mottagaren är att du kan kontrollera om grinden är öppen direkt på fjärrkontrollen.
Hörmann LineaMatic P 4554309 är en grinddrivning för skjutgrindar med upp till 8 m bredd och 2 m höjd. För markgående grindar är viktgränsen 500 kg, och för fribärande grindar 400 kg. Grindens fyllning och den lokala vindbelastningen måste bedömas tillsammans med grindens mekaniska motstånd.
Montering, nätanslutning och driftsättning ska utföras av en behörig fackperson. Koppla bort nätspänningen och eventuell nödackumulator innan du öppnar. Säkra grindbladet mot oavsiktlig rörelse och skydda huvud- och sekundärstängningskanterna samt kuggstångsingreppet.
Enbart LineaMatic P-drivningen
Den här produktsidan gäller enbart drivningen. Fotoceller, signallampa, fjärrkontroller, kuggstång och övriga tillbehör väljs utifrån den specifika installationen. Scheman nedan visar inte vad som ingår i förpackningen.
Tillbehör och anslutning
De specifika exemplen i schemana är EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 och HNA Outdoor. De ingår inte i förpackningen med enbart drivningen. Hörmann SK-SET LineaMatic 437989 är ett separat tillbehörserbjudande. Jämför alltid anslutningen med märkningen på den levererade enheten.
Montering av drivningen och förberedelse av grinden

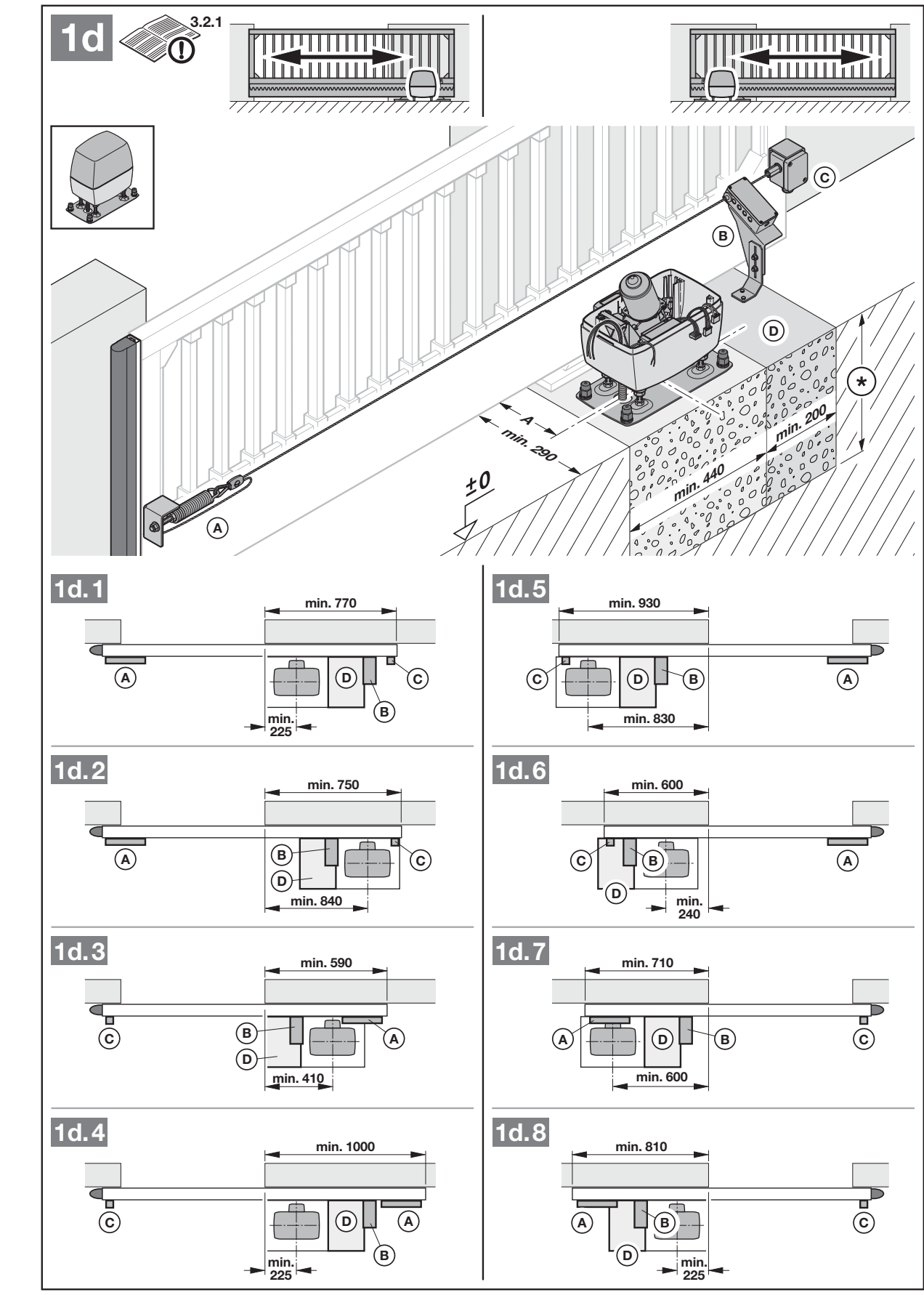

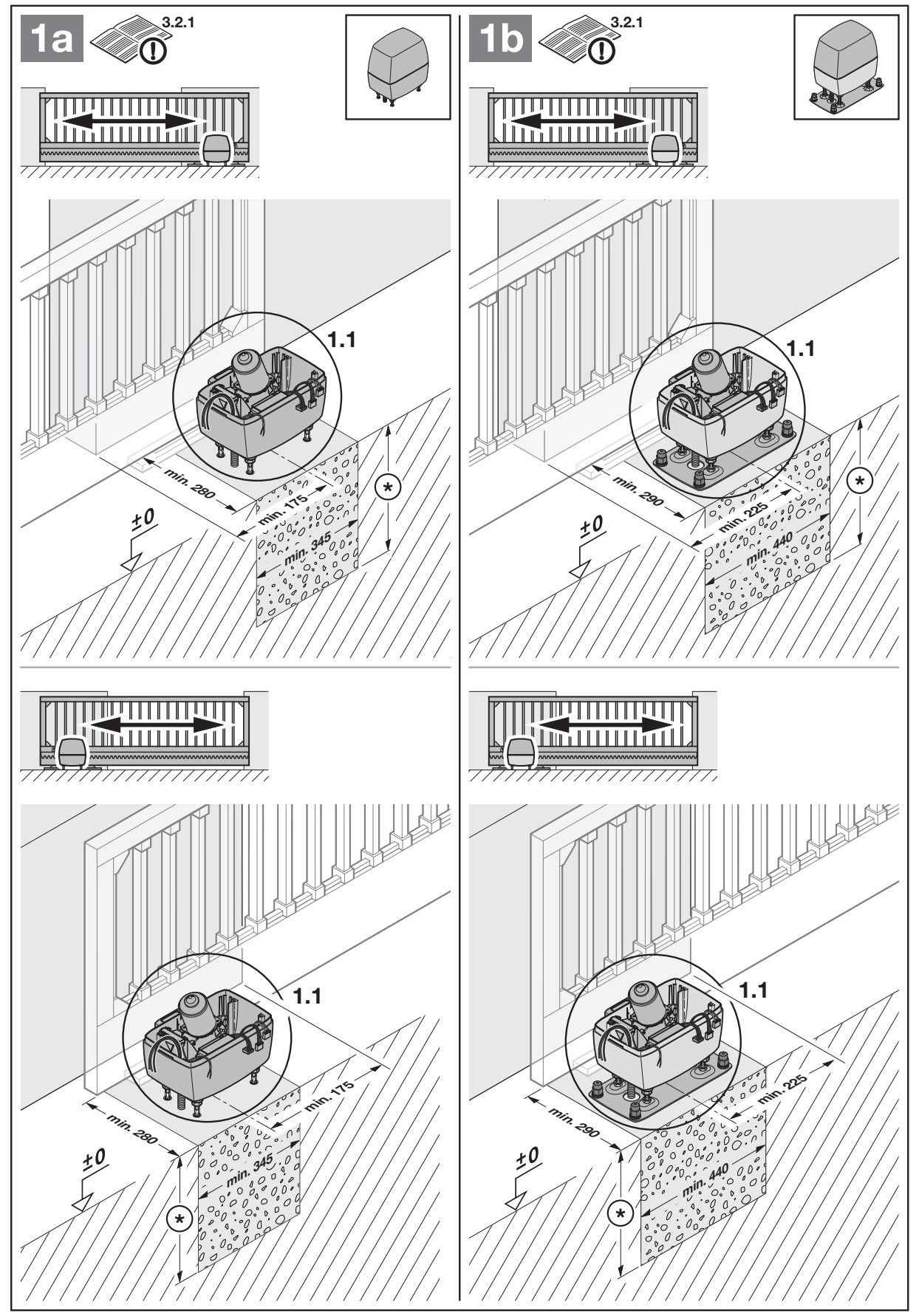

Förberedelse av grind och fundament
Grinden ska löpa lätt och jämnt för hand, ha stabil styrning och vara mekaniskt säkrad så att den inte kan spåra ur. Ta lås och mekaniska spärrar som hindrar motordrift ur funktion. Drivningen ersätter inte reparation av en trögrörlig eller skadad grind. Kontinuerlig drift är inte tillåten. Användning på en grind i uppförs- eller nedförslut kräver radiella stötdämpare.

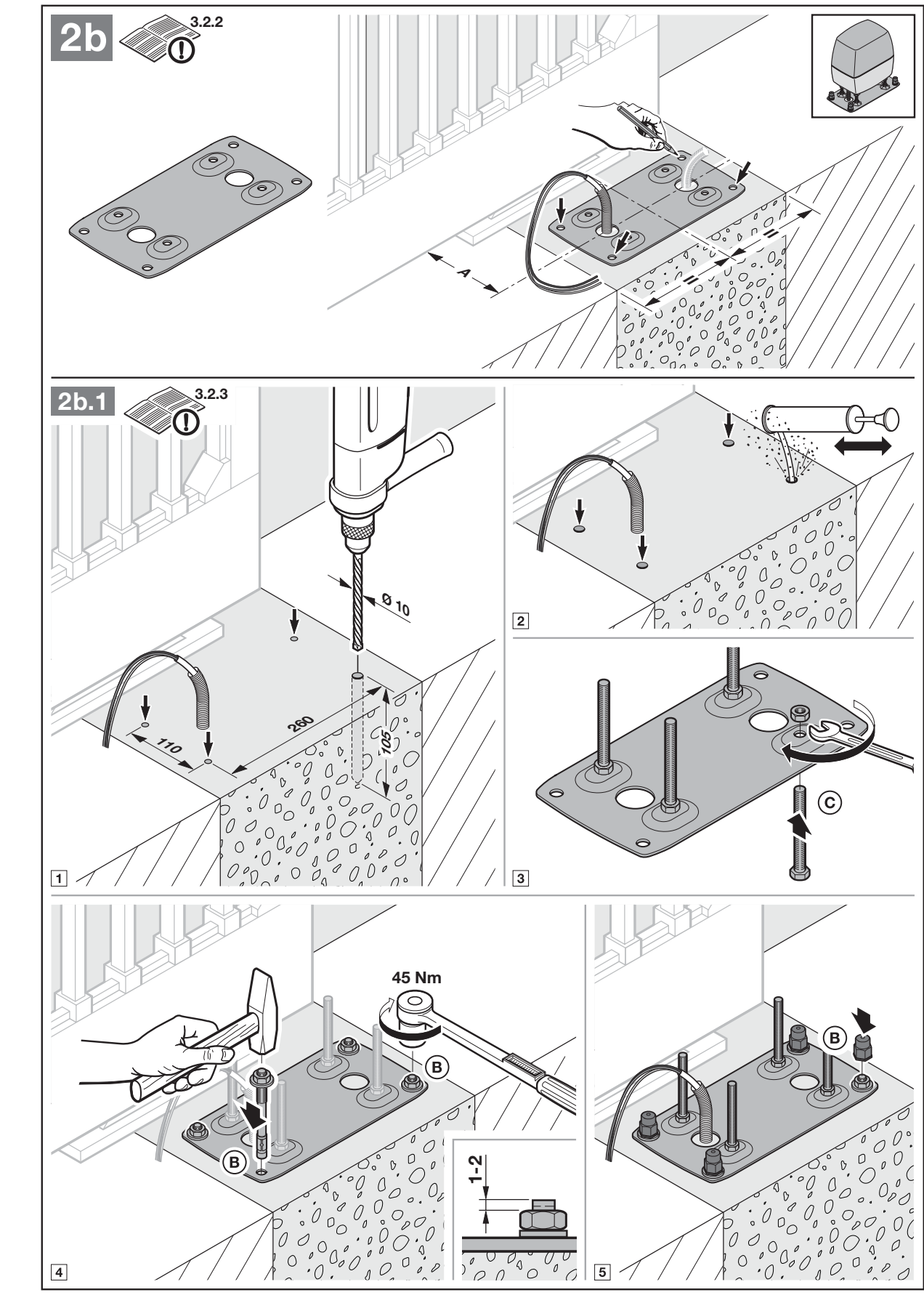

Välj fundament utifrån om monteringen sker med eller utan golvplatta. För en installation utan skydd av stängningskanten är de grundläggande minimimåtten i genomskärningen 345 × 280 mm; särskilda avstånd 175 mm utan platta eller 200 mm med platta och riktningen i förhållande till grinden ska följa hela bilden. Vid skydd av stängningskanten är de grundläggande minimimåtten 345 × 440 mm och minsta avståndet 200 mm; välj övriga förskjutningar enligt den aktuella varianten av hela ritningen nedan. Välj frostfritt djup efter monteringsplatsen; måttet 80 cm i manualen är ett exempel för Tyskland. Betongen måste ha härdat tillräckligt före monteringen. För golvplatta kräver tillverkaren komprimerad betong av minst klass B25/C25.
Förankring och monteringshöjd

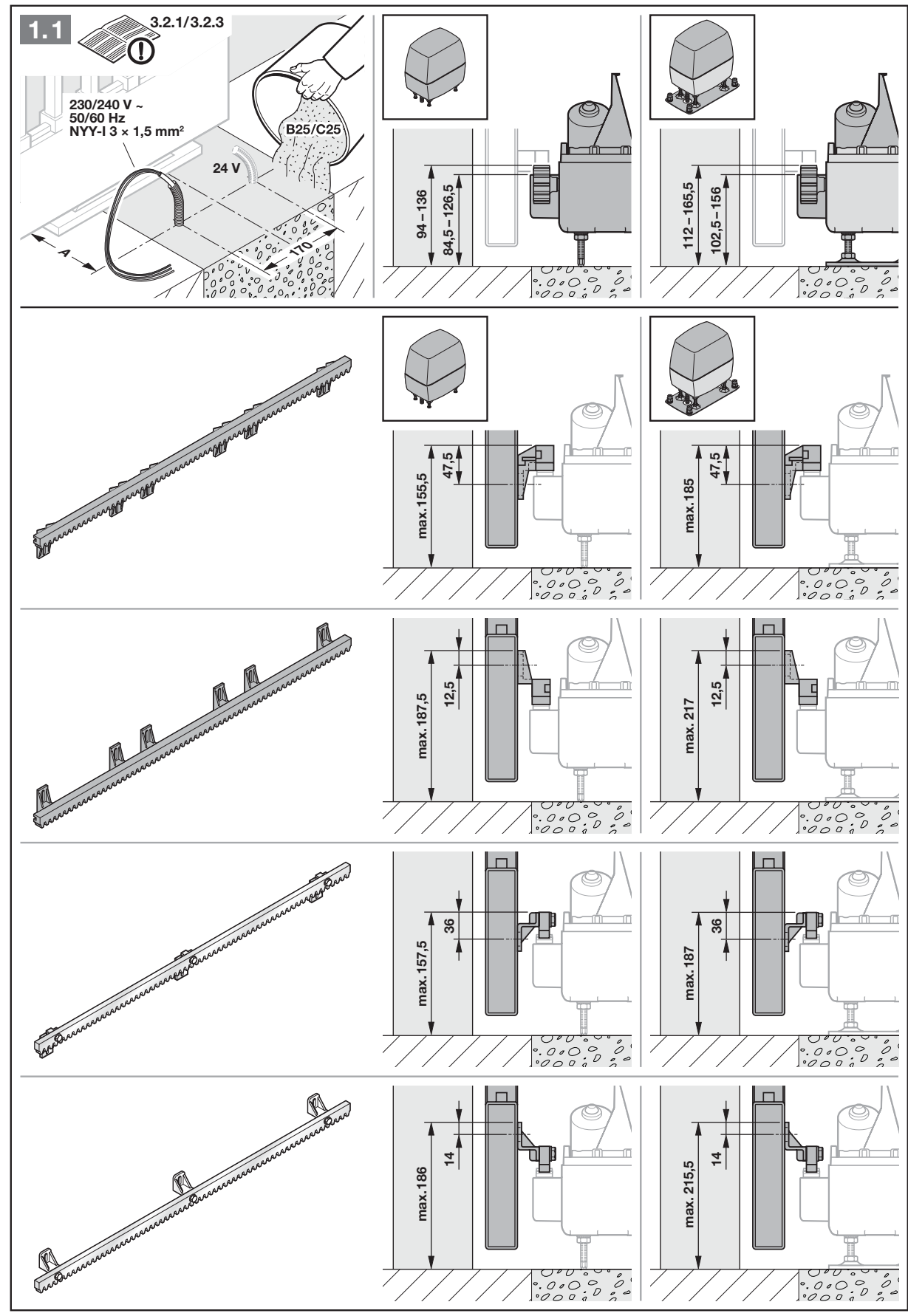

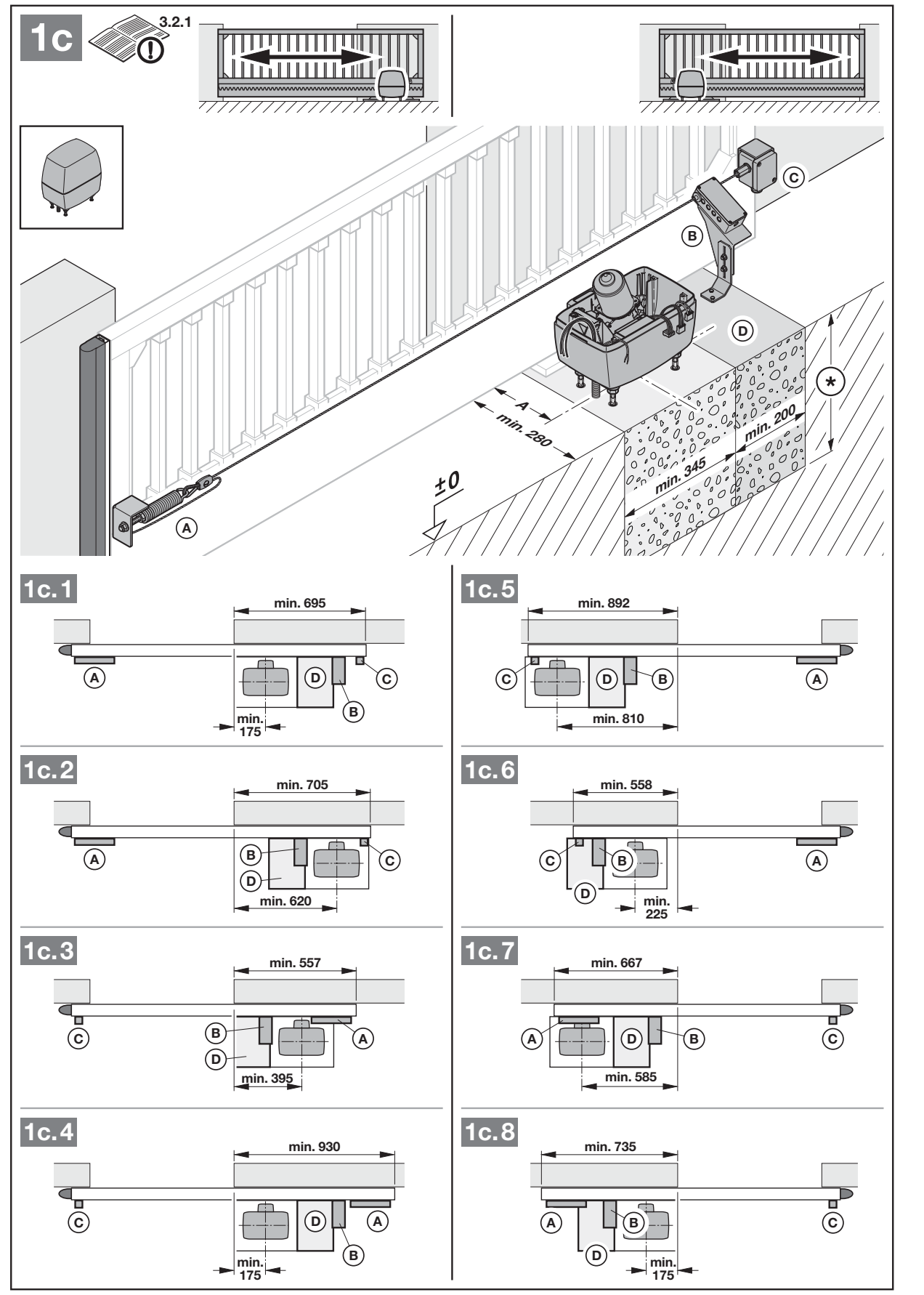

Drivningens placering beror på den specifika kuggstången. Måttet A på ritningen kan inte användas omväxlande för olika kuggstänger.
| Kuggstångens beteckning | Mått A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

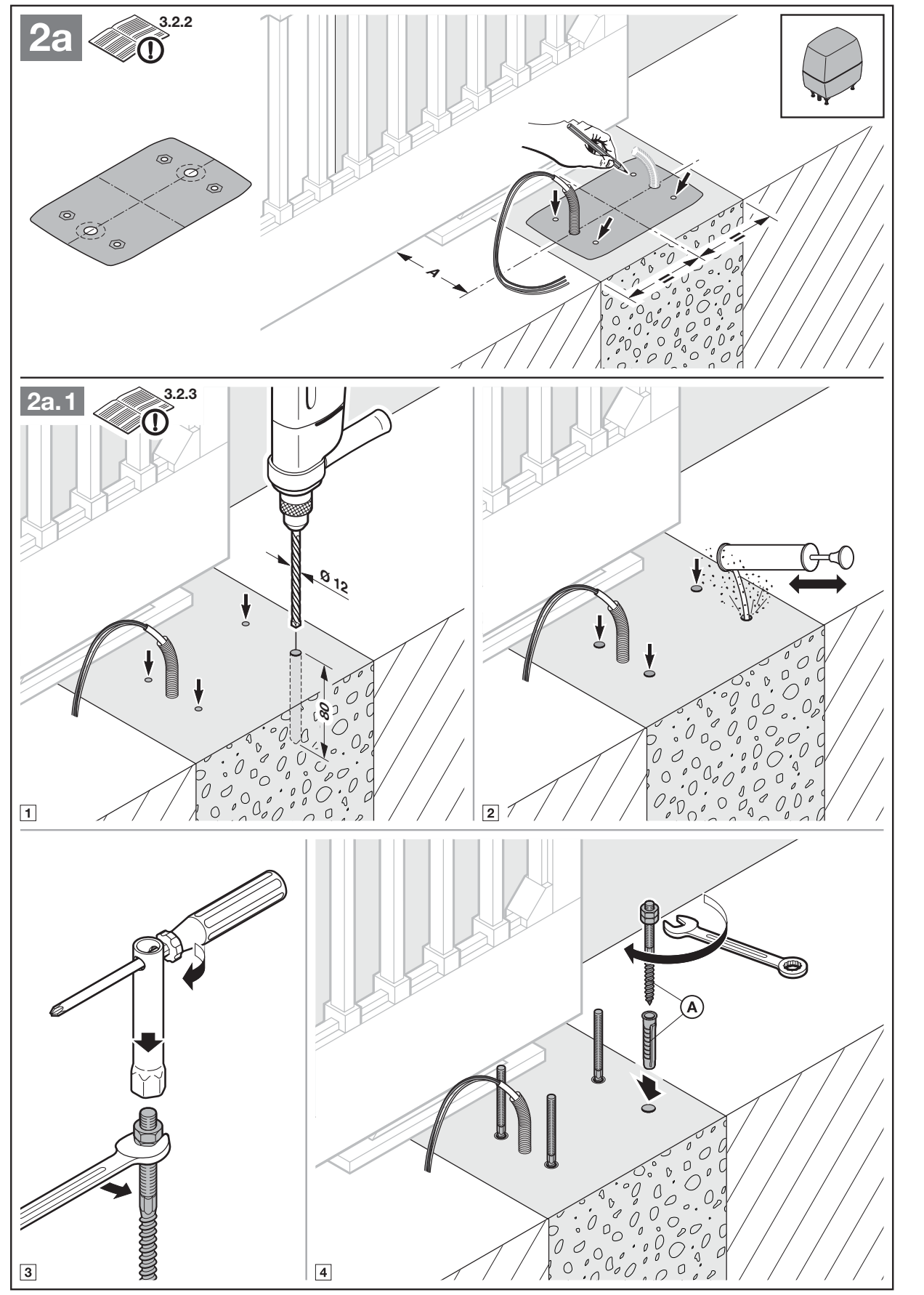

Använd en borrmall för förankringsskruvarna och borra hål Ø 12 mm, 80 mm djupa. För tunglastankare och golvplatta ska hålen vara Ø 10 mm, 105 mm djupa; ritningen anger åtdragningsmomentet 45 Nm för den visade förankringen. Skydda drivningen mot damm och spån. Montören måste bekräfta det faktiska underlagets bärförmåga och att de medföljande förankringarna är lämpliga.

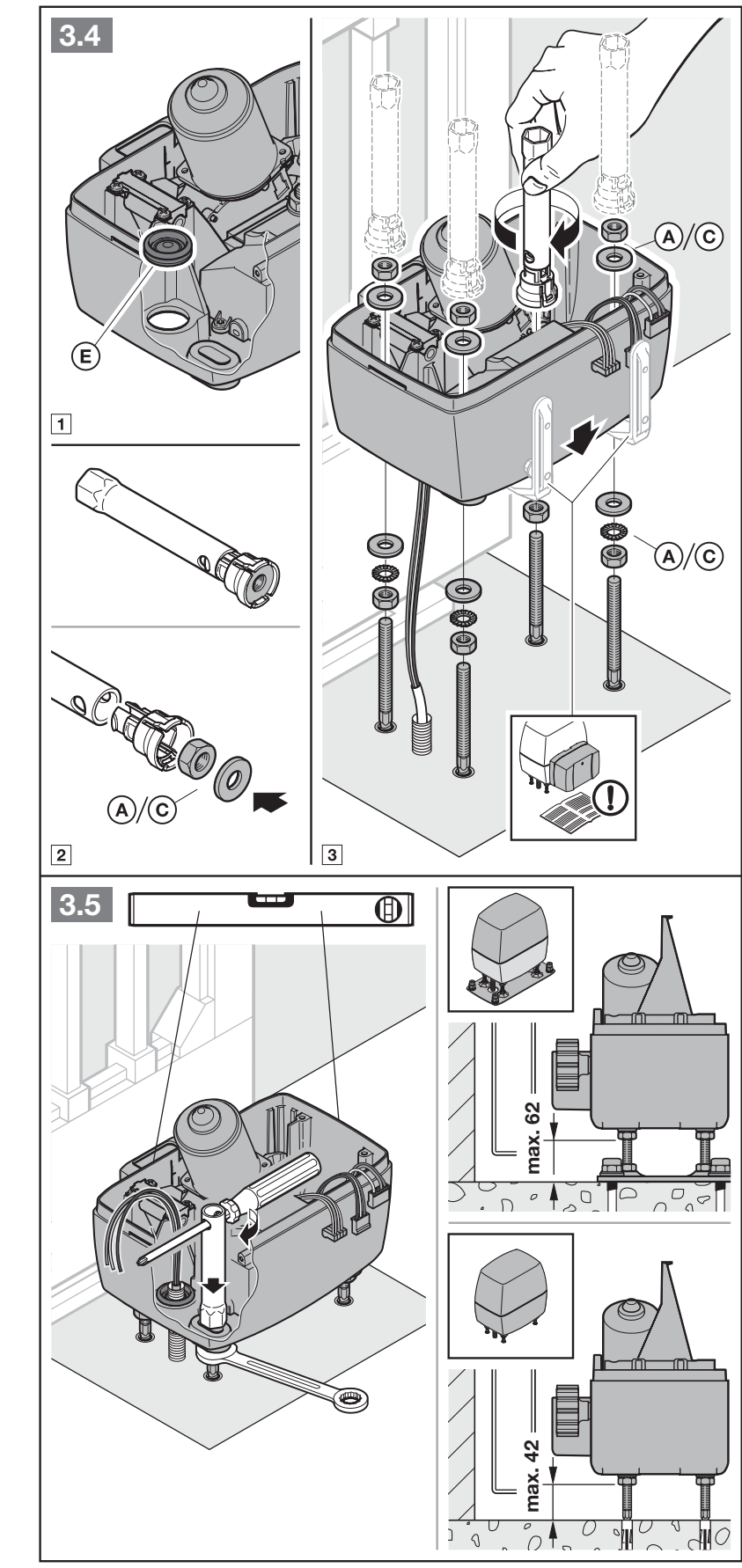

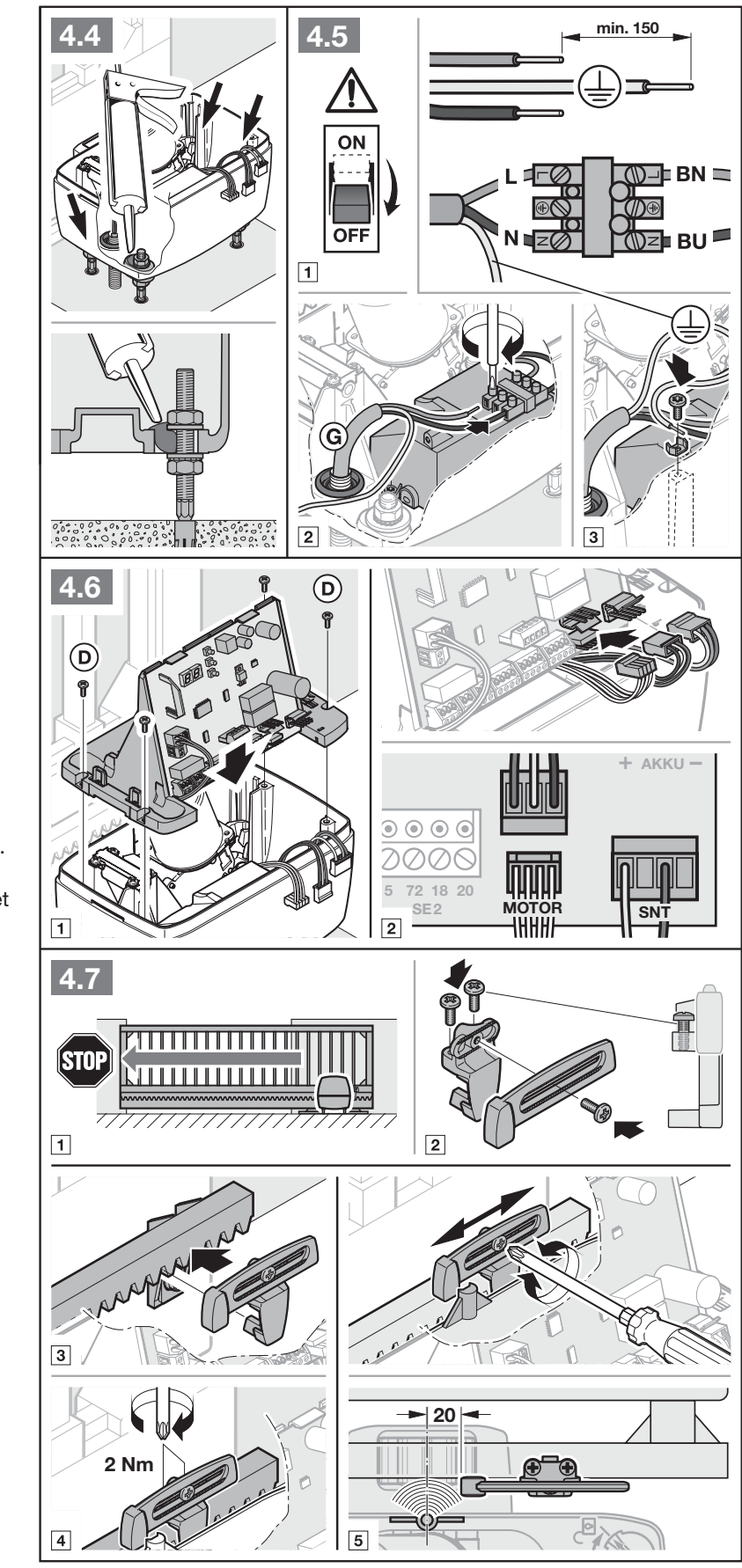

Montera tätningarna för kabelrören och för in kablarna i kapslingen underifrån. Placera drivningen vågrätt och stadigt. Skydda elektroniken mot fukt när kåpan är öppen. Täta kapslingen mot vatten och insekter efter monteringen.
Kuggstång och ändlägesmagnet

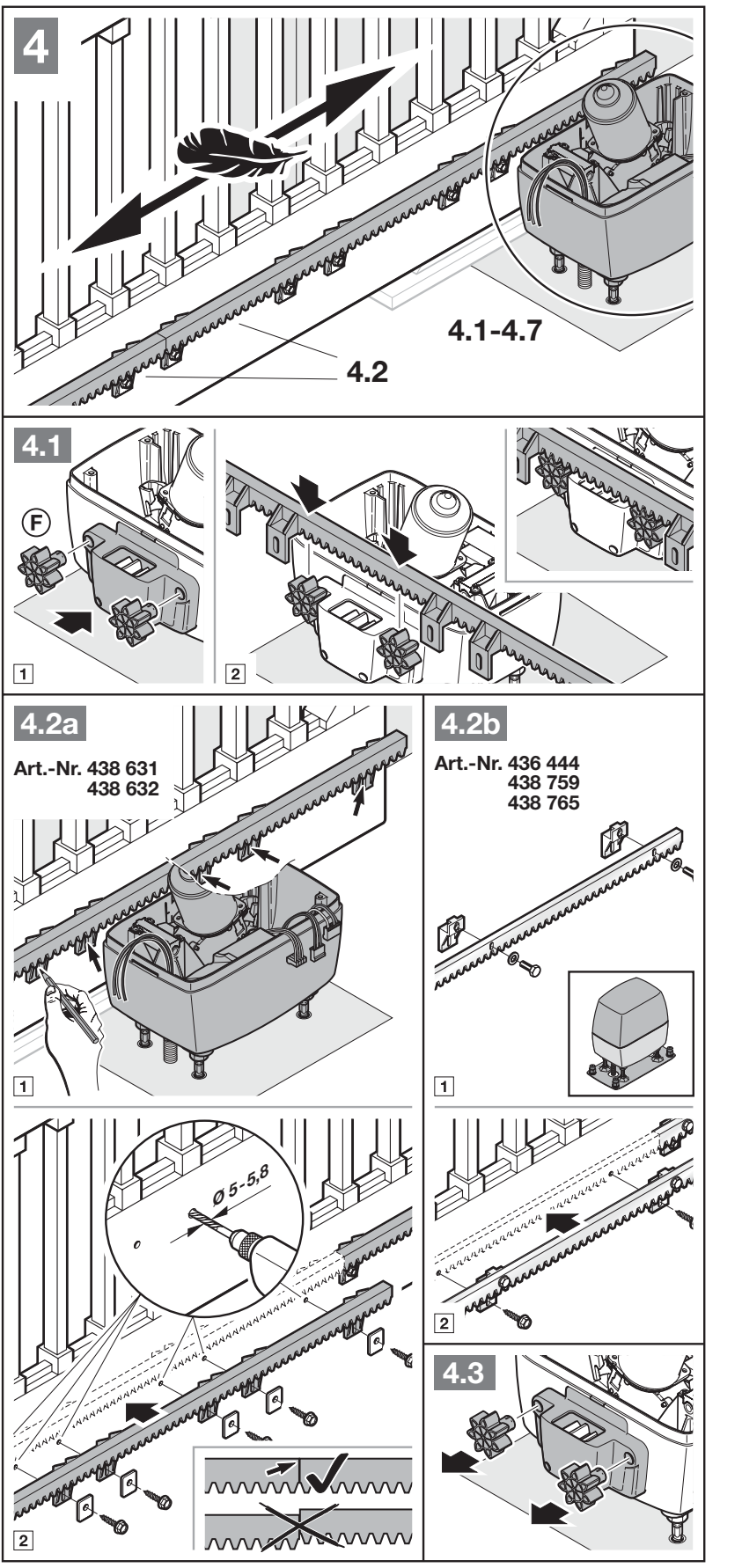

Drivningen måste vara frikopplad när kuggstången monteras. Skarvarna mellan delarna måste linjera jämnt utan förskjutningar. Efter monteringen ska kuggstången, kugghjulet och drivningens kapsling riktas in mot varandra. Följ måtten i den aktuella bilden, inte värden från ett annat fabrikat. Felaktigt ingrepp kan orsaka oönskad reversering.
Stängningsläget registreras av magnet och REED-tungkontakt. Flytta grinden manuellt till stängt läge, förmontera magnetsläden i mittläget och fäst den med en förskjutning på cirka 20 mm mot tungkontakten enligt bilden. Kontrollera sedan ändläget och finjustera det under inlärningen.
Kabeldragning och separation av spänningsnivåer
| Krets | Krav |
|---|---|
| Nät | 230/240 V AC; matning 3 × 1,5 mm², vid markförläggning lämplig markkabel enligt anvisningarna. Separat skyddsrör. |
| Tillbehör | Dra 24 V-kretsarna separat från nätledningen. Plintar för ledare på 0,5–2,5 mm². |
| Extern knapp | Ledningslängd högst 30 m. |
| HALT- och säkerhetskretsar enligt bilderna | Ledningslängd högst 10 m enligt det aktuella kopplingsschemat. |
| Förlängning av markförlagda ledningar | Använd en lämplig kopplingsdosa med IP65-skydd; skarven får inte lämnas oskyddad i marken. |

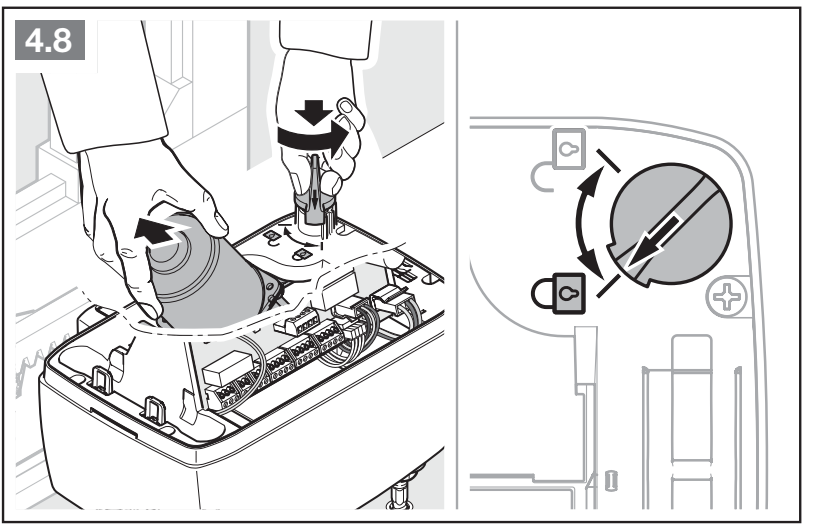

Frikoppling och återinkoppling

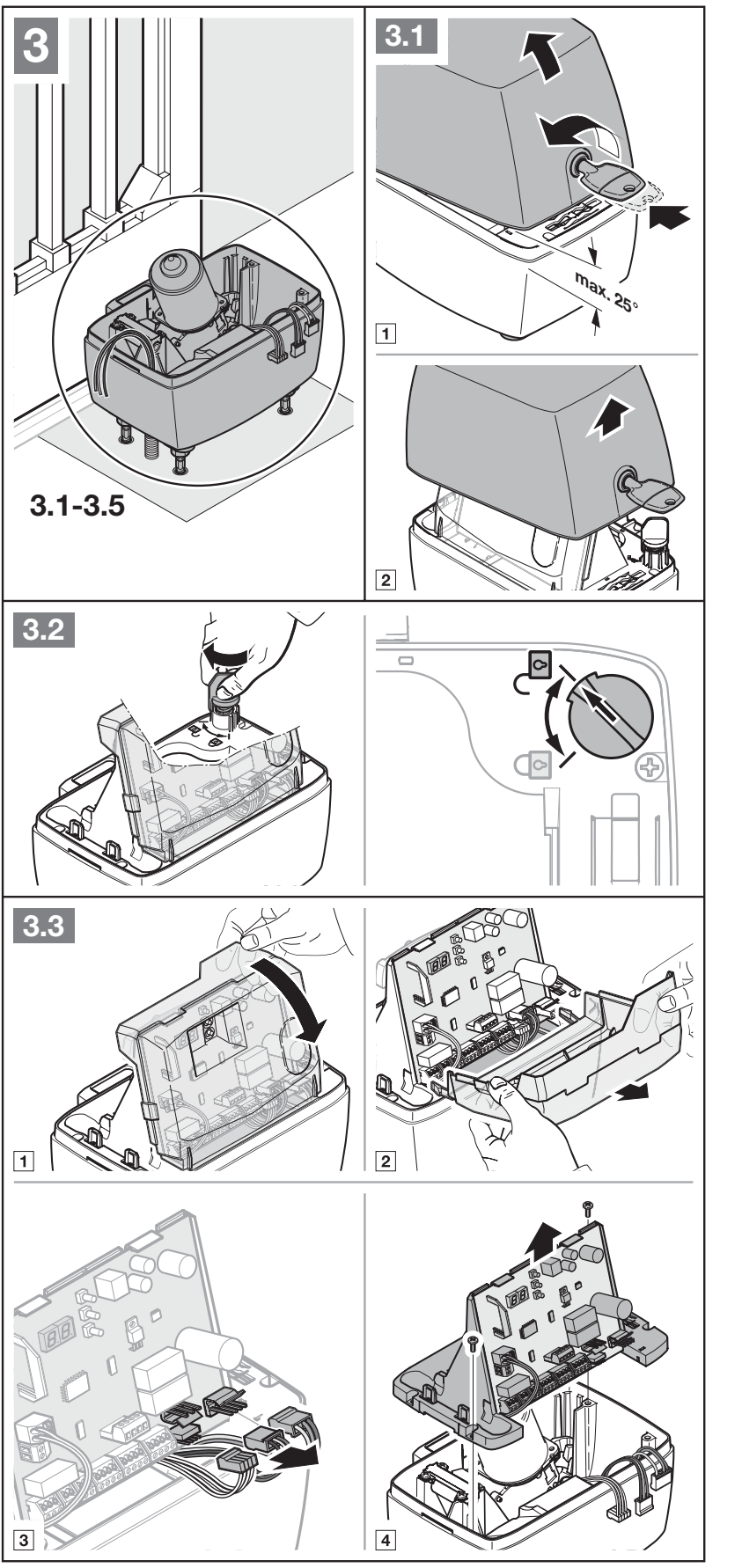

- Koppla bort nätspänningen och eventuell HNA Outdoor. Säkra grinden så att den inte kan röra sig okontrollerat.
- Öppna kåpan och vrid frikopplingsmekanismen till frikopplat läge enligt bilden. Motorn med kugghjulet sänks ner i höljet; tryck försiktigt ner den vid behov.
- Flytta grinden manuellt och kontrollerat. Håll händerna borta från kuggstångens ingrepp.
- Vid återinkoppling vrider du mekanismen till låst läge och lyfter samtidigt motorn en aning. Grinden måste åter kopplas in mot drivenheten innan ändlägesbrytaren nås.
- Sätt tillbaka kåpan. När strömmen återställts kan en referenskörning mot stängt läge följa; säkra området och håll uppsikt.

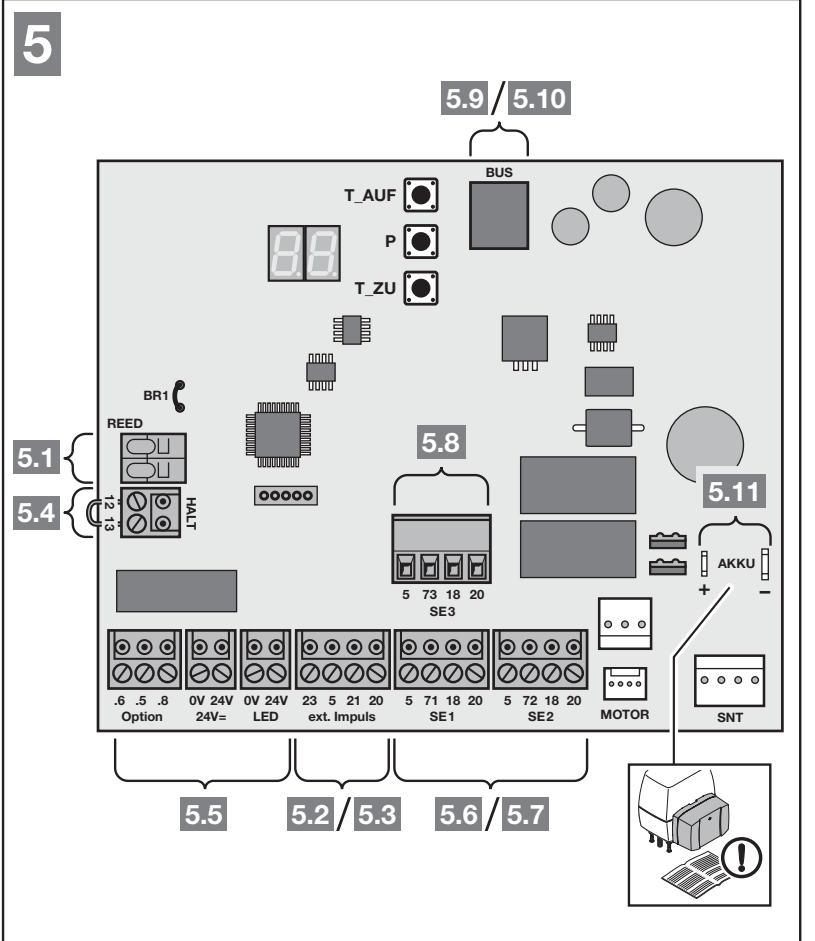

Orientering på styrkortet
Bilden är orienterad så att knapparna T_AUF, P, T_ZU är upptill och den långa raden med plintar nedtill. BUS sitter upptill vid knapparna, REED och HALT till vänster, SE3 på den upphöjda delen ovanför SE1/SE2 nedtill. Till höger finns MOTOR, SNT och AKKU-anslutningen. Skilj mellan signal-, motor- och matningskretsar utifrån kontakternas beteckningar.
Matning, polaritet och styrplintar
| Plint/kontakt | Betydelse och gränsvärde |
|---|---|
| Nätanslutning L / N och höljets PE | Nät 230/240 V AC, 50/60 Hz; L fas, N neutralledare och PE skyddsledare. AC har ingen plus- eller minuspol. Matningen ansluts till nätanslutningen, inte till signalplintarna. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Tillbehörens sammanlagda strömförbrukning högst 250 mA; räkna in alla anslutna komponenter. |
| 24 V=: 24 V / 0 V | Separat märkt likströmsutgång: 24 V = +, 0 V = −. Används exempelvis för 24 V-belysning enligt kopplingsschemat; det är inte en 230 V-utgång. |

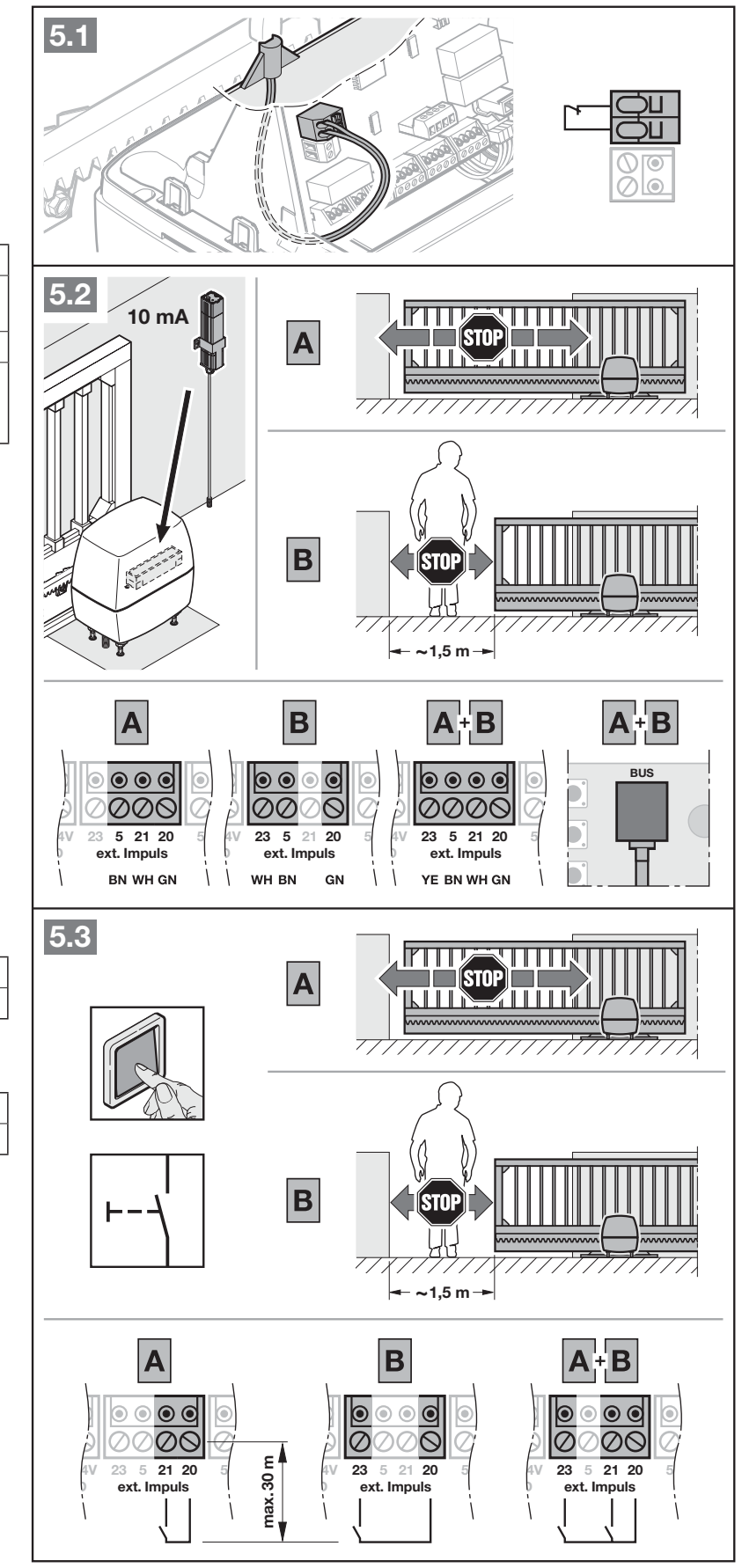

| 21 / 20 | NO potentialfri impuls eller kontakt som kopplar till 0 V. Knappar kan parallellkopplas; själva kontakten har ingen +/−-pol. |
| 23 / 20 | NO potentialfri styrsignal för delöppning; 23 är signal, 20 gemensam 0 V, inte ett matningspar. |

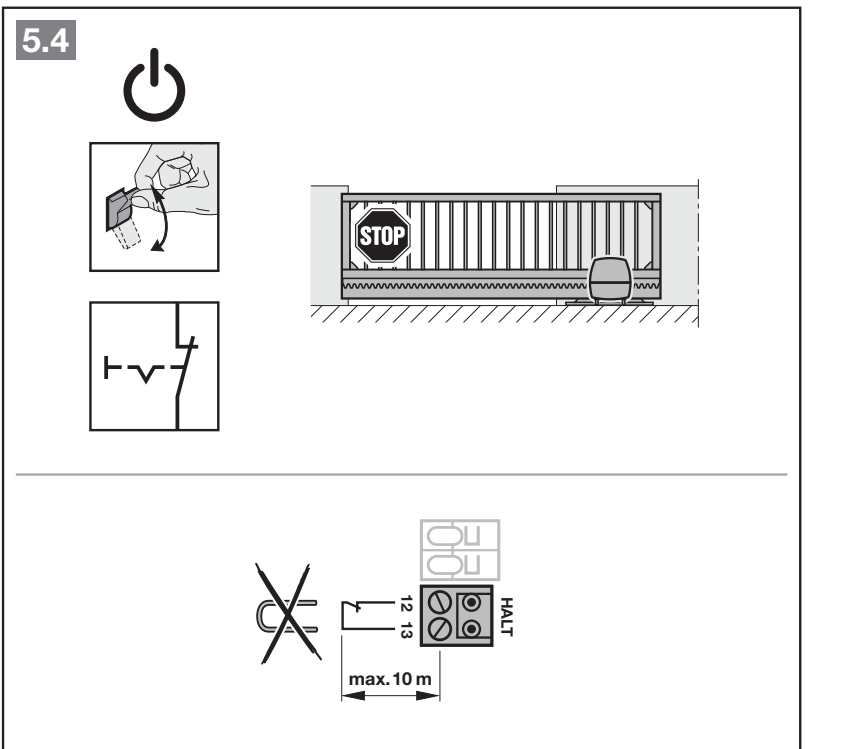

| HALT 12 / 13 | NC potentialfritt STOP; 13 = 0 V, 12 ingång. Vid installation av STOP tar du bort den befintliga bygeln 12–13 och ansluter en NC-kontakt. |
| REED | Tungbaserad ändlägesgivare enligt originalutförandet; anslut inte extern spänning. |
| BUS | Systemtillbehör med motsvarande kontakt. Det är inte en universell +/−-utgång för valfri utrustning. |
| MOTOR / SNT / AKKU | Motor, nätanslutning och avsett nödbatteri. Använd originalkontakterna och följ den markerade polariteten; koppla även bort batteriet under arbetet. |
Extern spänning på styringångarna kan förstöra elektroniken. Anslut inte 230 V till 21/23/HALT eller SE. HALT är inte en övervakad säkerhetsingång med PLc-nivå; förväxla den inte med SE-skyddsanordningen.

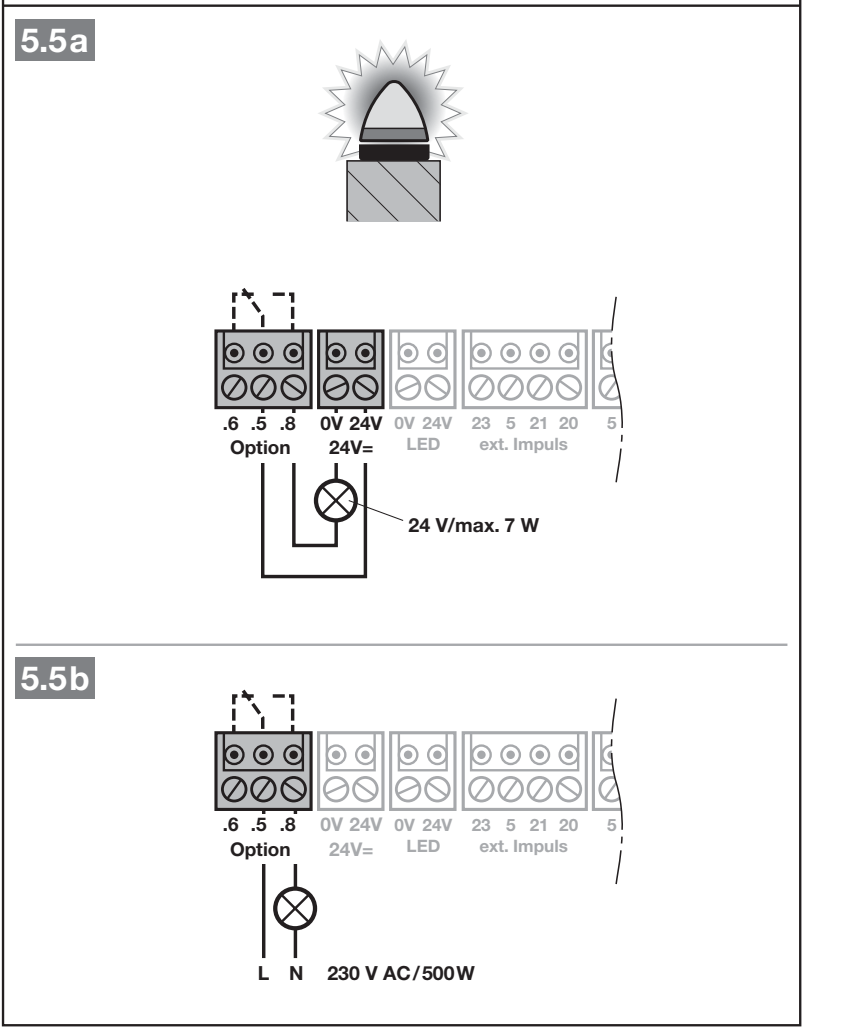

SLK-varningsljus och Option-relä
Relä Option har potentialfria kontakter .5 gemensam, .8 NO, .6 NC. För 24 V-belysning används i kopplingsschemat 24 V (+) → .5, .8 → belysning, belysningens returledning → 0 V (−). För polaritetskänslig belysning ansluts dess positiva ingång till den kopplade matningen från .8 och den negativa till 0 V. Tillverkaren anger för denna 24 V-belysning max. 7 W; följ även tillbehörens sammanlagda gränsvärde – uppgiften 7 W höjer det inte. Funktionen för det interna reläet ställs in i meny 31.
230 V-belysningen har separat extern nätmatning; tillverkarens kopplingsschema anger högst 500 W. Nätledarna måste ha extra isolering ända fram till anslutningen. Sådan anslutning får endast utföras av en elektriker enligt hela PDF-dokumentet; 230 V får inte komma i kontakt med lågspänningskretsarna.

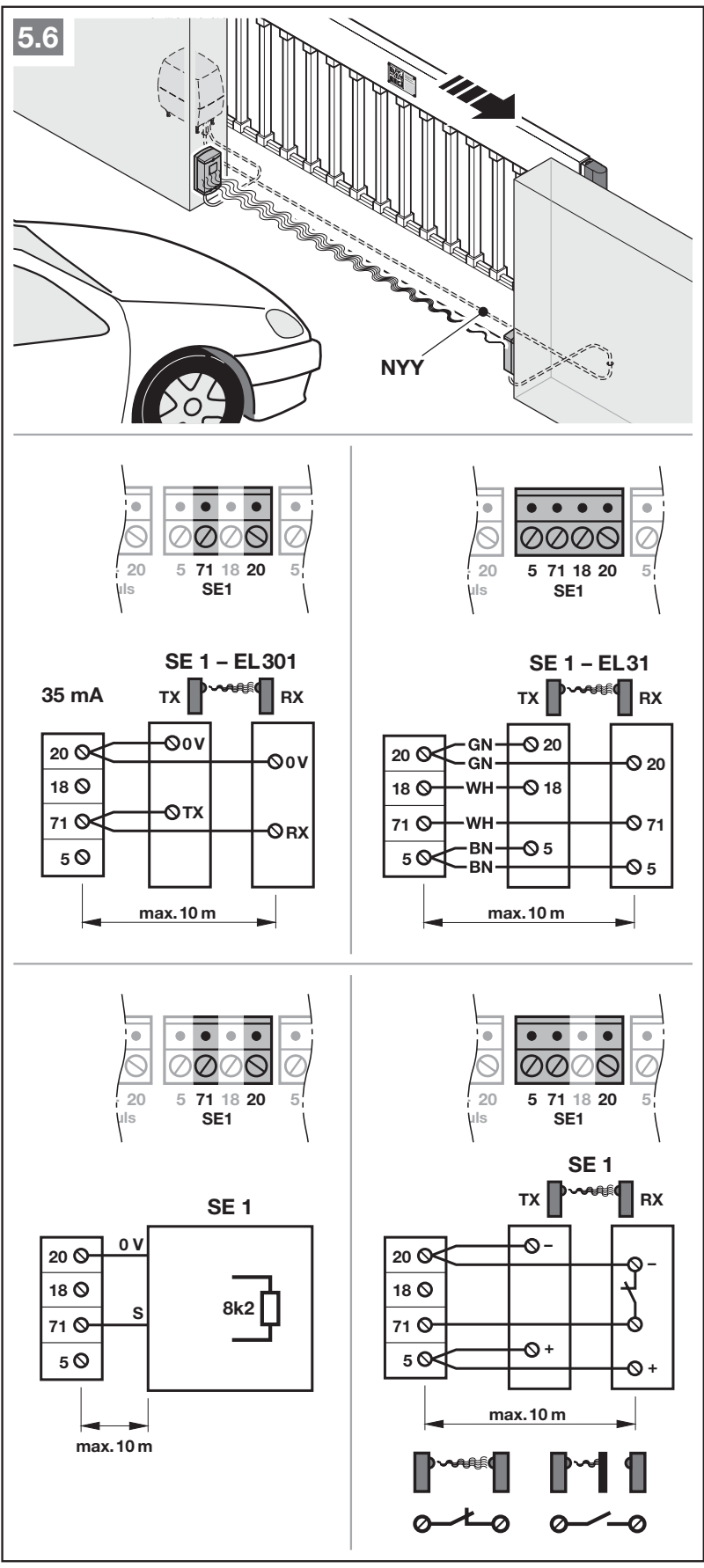

Fotoceller och säkerhetsingångar SE1/SE2/SE3
| Ingång | Plintar och reaktion enligt anvisningarna |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = signal. Aktiveras vid stängning och reverserar kortvarigt. |

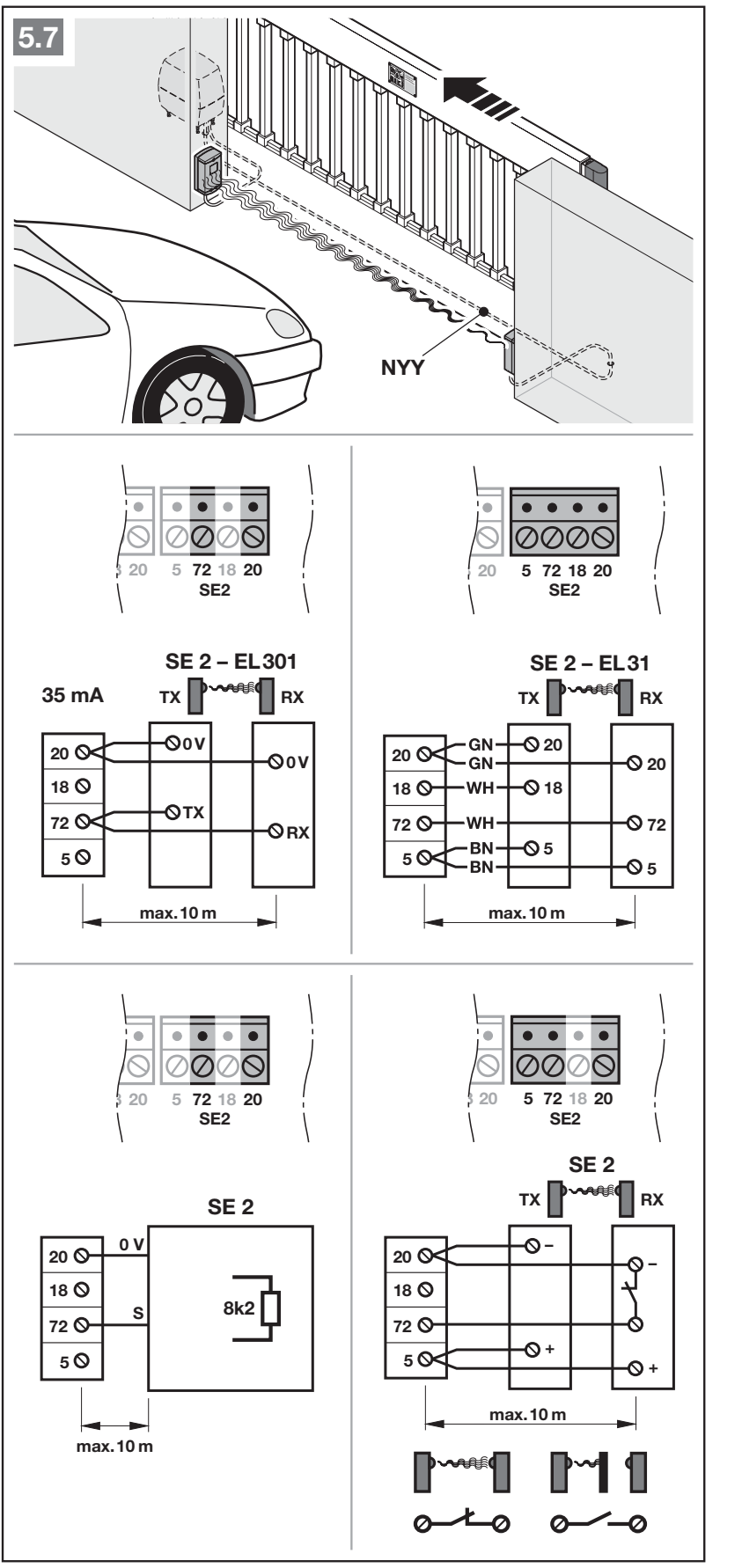

| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = signal. Aktiveras vid öppning och reverserar kortvarigt. |

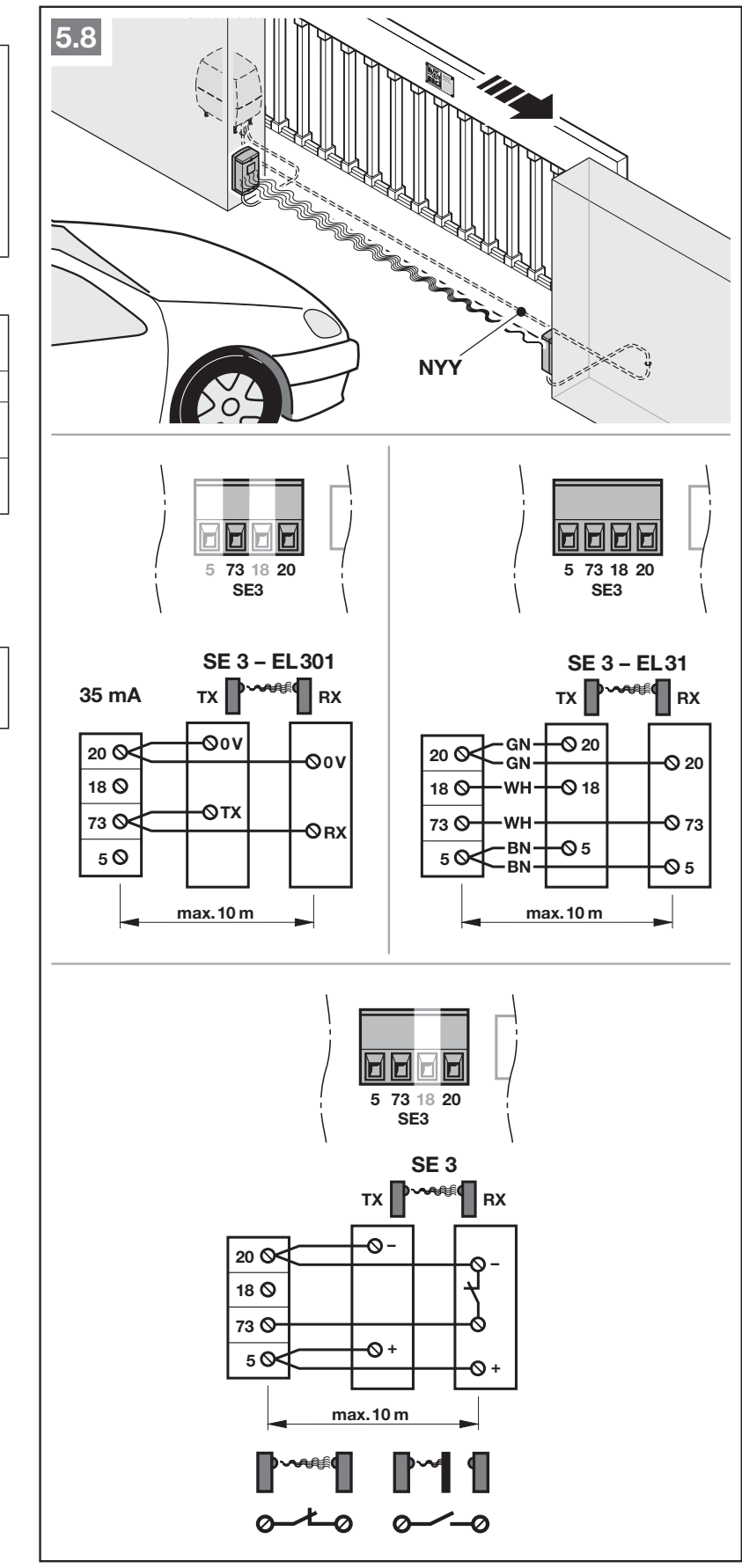

| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 73 = signal. Aktiveras vid stängning och reverserar kortvarigt. |
Efter anslutningen ställer en fackperson in och testar funktionsriktningen och reverseringen för varje skyddsanordning utifrån den aktuella grinden. SE1 och SE2 stöder dynamiska tvåtrådiga fotoceller, testade eller otestade tretrådiga fotoceller, en 8k2-resistiv säkerhetslist och avsedd säkerhetslistövervakning. För SE3 anges fotoceller här; använd inte anslutningen för den resistiva säkerhetslisten från SE1/SE2 på SE3. Två fotoceller på samma krets kräver expandern LSE2. Enligt anvisningarna får otestade skyddsanordningar endast användas för att skydda egendom.
EL301 – exakt anslutning enligt originalschemat
EL301 är en dynamisk tvåtrådig enhet med en strömförbrukning på 35 mA enligt bilden. För SE1 ansluter du TX 0 V och RX 0 V → 20, den märkta anslutningen TX → 71 och den märkta anslutningen RX → 71. För SE2 ersätter du 71 med plint 72 och för SE3 med plint 73. Plint 5 och testplint 18 används inte i det här specifika EL301-schemat. TX/RX-beteckningarna avser systemanslutningar; anslut inte egen +24 V-matning eller polaritet utifrån andra fotoceller.
För EL31 går följande anslutningar från drivenhetens kretskort till fotocellen. Matning till både mottagaren RX och sändaren TX: kretskort 20 → 20 (0 V/−, GN), kretskort 5 → 5 (+24 V DC, BN). Test av mottagaren RX: kretskort 18 → 18 (WH). Anslut signalledaren WH från mottagaren RX på drivenhetens kretskort till 71 för SE1, 72 för SE2 eller 73 för SE3. Använd hela bilden för aktuellt SE och jämför märkningen på den medföljande fotocellen med dess bruksanvisning. Använd tillverkarens eget schema för en annan kontakt med egen matning; en potentialfri NC-kontakt får inte förväxlas med +/−-matning.
Anslut alla säkerhetsanordningar före inlärningen. Efter komplettering eller ändring av säkerhetsanordningarna ska du göra en ny inlärning meny 10 och funktionsprov. En fackperson ändrar funktionsriktning, reversering, hastighet och kraft i de avancerade menyerna.

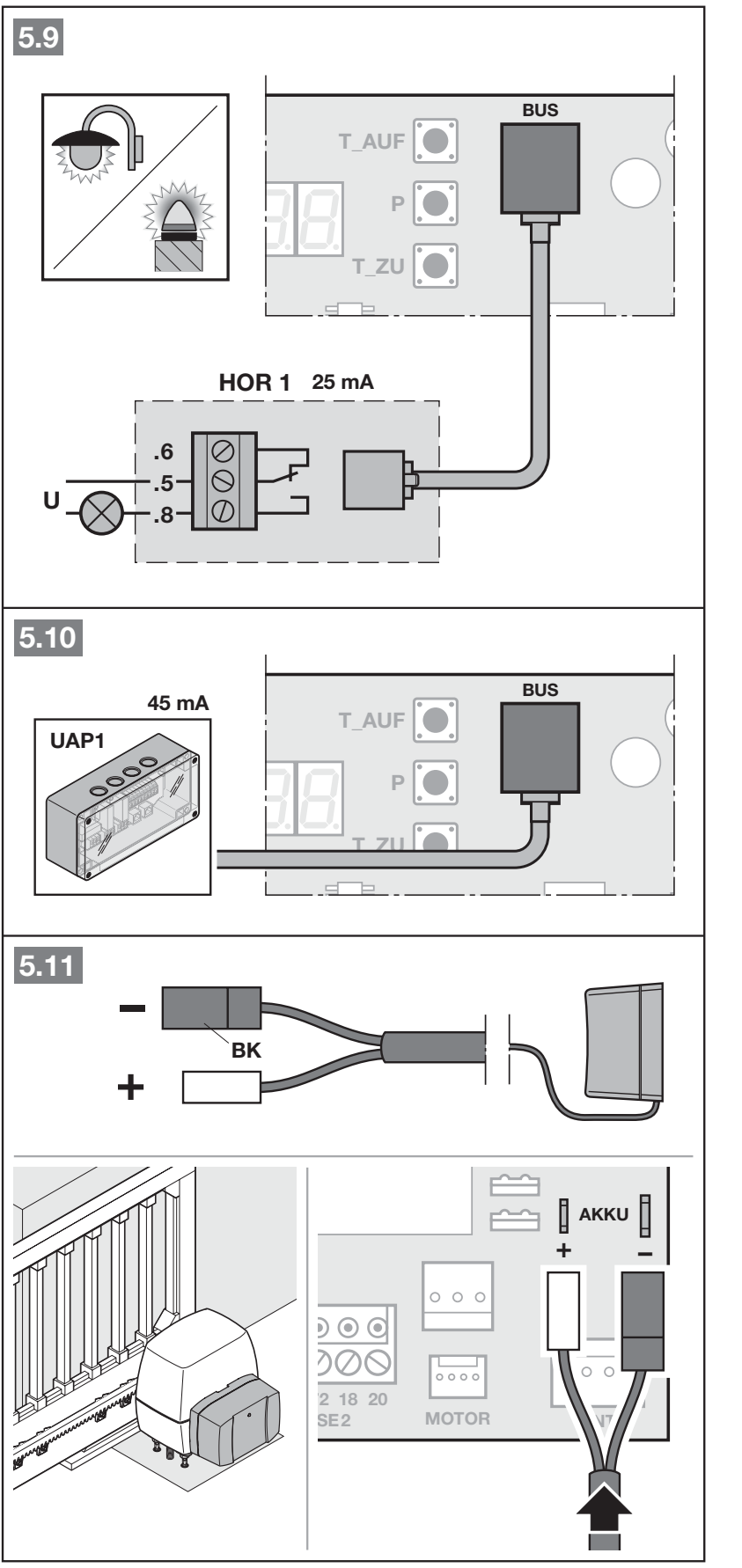

Tillvalsmoduler och extern mottagare
| Enhet | Anslutning/funktion |
|---|---|
| Extern trådbunden mottagare | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impuls); YE → 23 (partiell öppning). HEI3 BiSecur har en motsvarande kontakt, medan ESEI BiSecur ansluts till BUS. |
| HOR1 / UAP1 / UAP1-300 | Motsvarande BUS-kontakter enligt bilden; HOR1 har en strömförbrukning på 25 mA och UAP1 på 45 mA. Funktioner för det externa reläet i meny 30. |
| HNA Outdoor | Avsedd AKKU-anslutning, automatisk omkoppling vid strömavbrott. På kretskortet, sett i bildens riktning, sitter + till vänster och − till höger; den svarta ledaren BK ska anslutas till −. Använd originalkontakten och polaritetsmärkningen för det avsedda batteriet. Dra ur kontakten före service; tänk på att frånkoppling av elnätet inte innebär att hela drivenheten är frånkopplad. |
Första idrifttagning och val av typ 02
Säkerhetsanordningarna måste vara anslutna, ljusstrålarna fria, grinden i mekaniskt gott skick och området avspärrat för personer. Under inlärningen lagras ändlägen, krafter och anslutna skyddsanordningar. Riktningen fastställs under inlärningen; efter godkänd idrifttagning kan den ändras endast genom en fabriksåterställning följd av en ny inlärning.

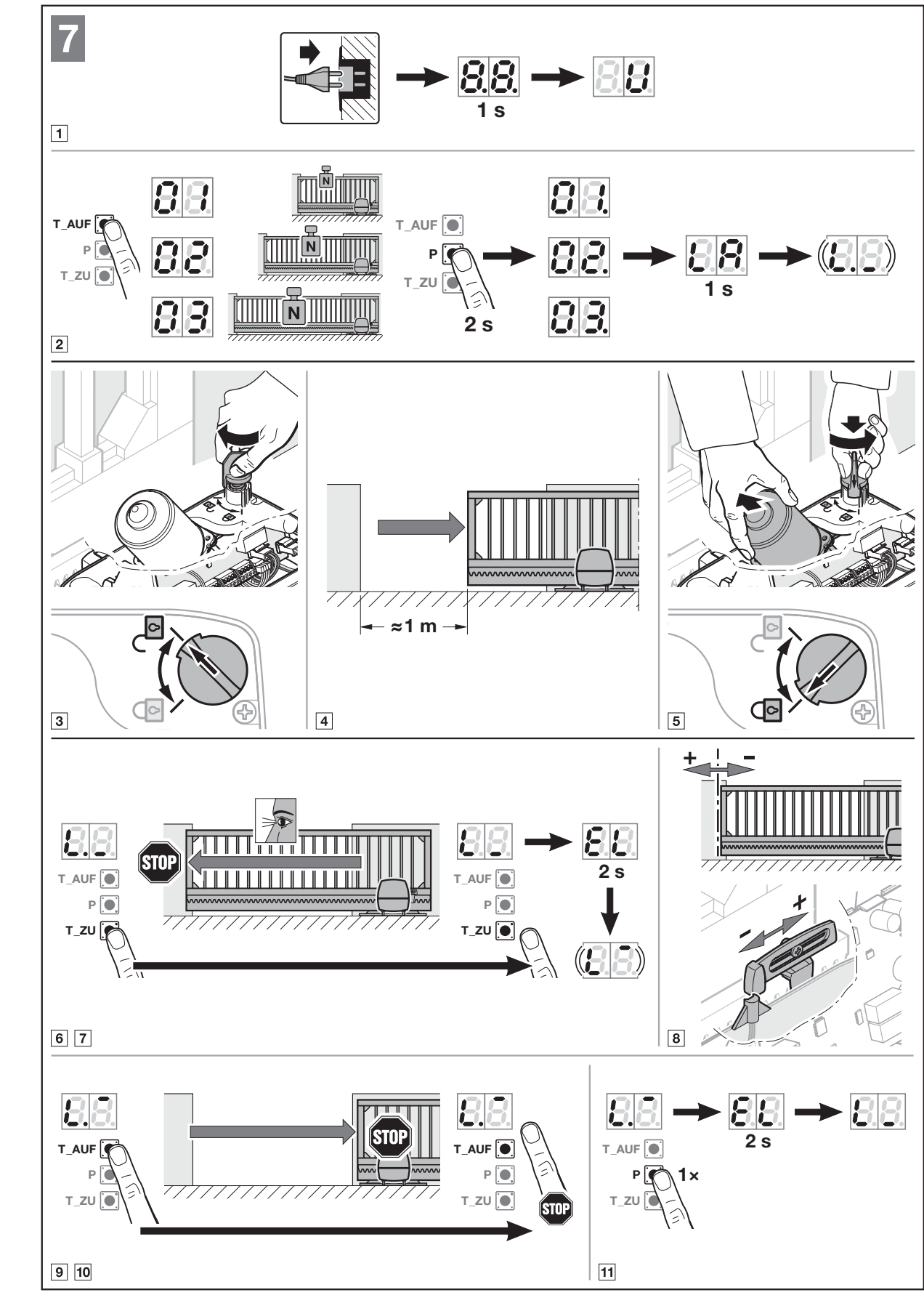

- Slå på strömmen. Displayen visar först 8.8. och därefter U. Typen är förinställd vid leverans; efter en fabriksåterställning väljer du med knappen T_AUF 02 för LineaMatic P. Välj endast den typ som motsvarar den faktiska drivenheten; ett annat val ändrar hastighets- och säkerhetsinställningarna.
- Håll P intryckt. Håll knappen intryckt i cirka 2 sekunder. När typen och LA visas övergår enheten till inlärning av ändlägen.
- Frikoppla drivenheten, öppna grinden cirka 1 m och koppla in drivenheten igen. Håll T_ZU intryckt; grinden ska röra sig mot stängt läge. Om den rör sig åt fel håll släpper du knappen kort och håller sedan T_ZU intryckt igen enligt tillverkarens anvisningar.
- Släpp knappen när grinden stannar vid den magnetiska ändlägesbrytaren. Om stängningsläget inte stämmer flyttar du de magnetiska vagnarna, håller T_AUF intryckt en kort stund så att grinden lämnar ändlägesbrytaren och håller sedan T_ZU intryckt tills den stannar igen vid ändlägesbrytaren. Upprepa vid behov proceduren.
- Håll T_AUF intryckt tills grinden når önskat öppet läge, släpp knappen, finjustera med T_AUF/T_ZU och spara med P.

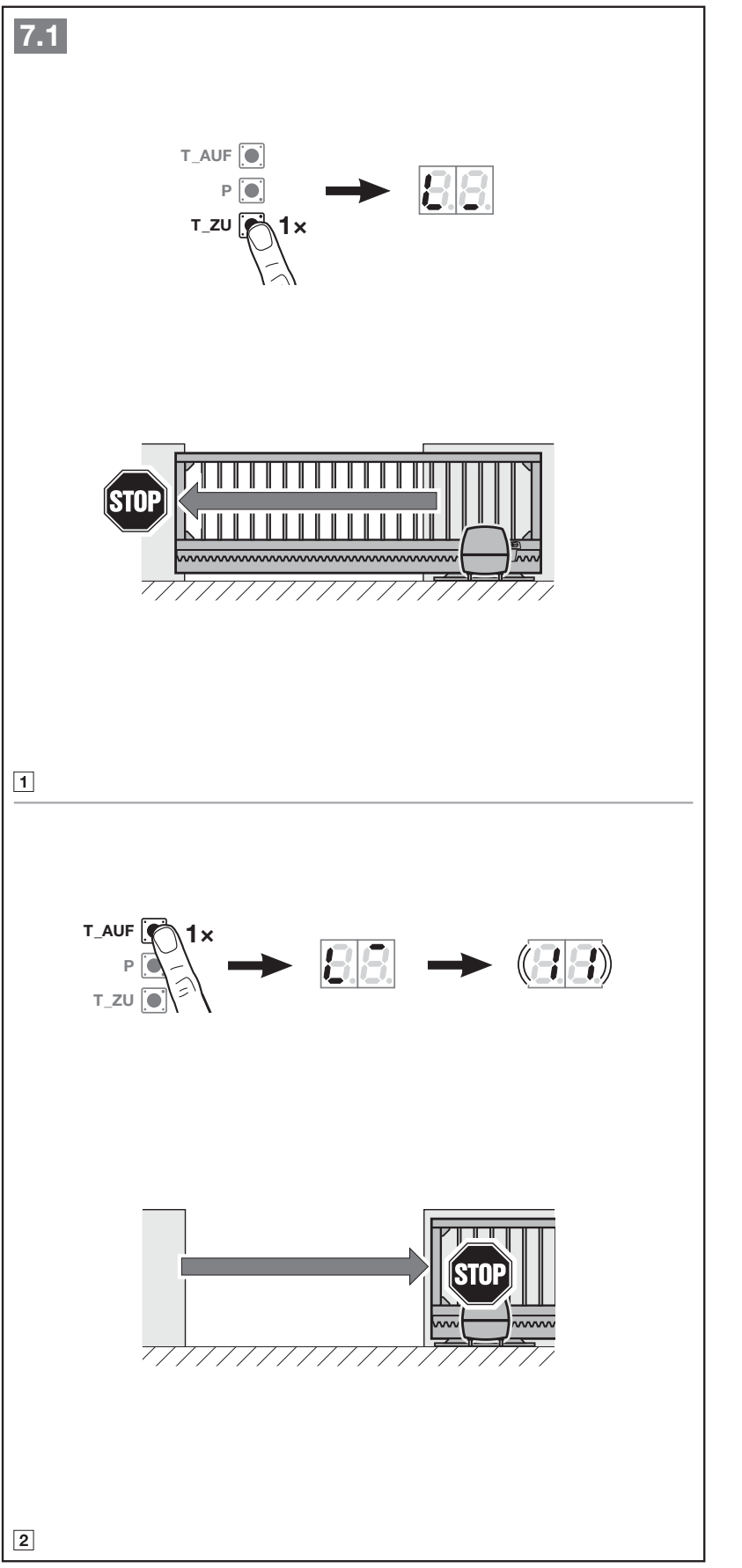

- Starta kraftinlärningen genom att trycka kort på T_ZU och låta grinden stängas; tryck sedan på T_AUF och låt den öppnas helt. När inlärningen är klar blinkar 11, vilket betyder att radioinlärning kan göras. Säkerhetsanordningar får inte aktiveras under kraftinlärningen.
- Lagra önskade fjärrkontroller eller avsluta radioinlärningen. Kontrollera skyddsanordningarna och krafterna för hela grinden, montera skydden och visa användaren hur den manuella frikopplingen används.
Ny inlärning efter ändring av grind eller säkerhetsanordningar
Meny 10 raderar den befintliga körvägen och de inlärda krafterna. När inlärningen har startat kan den inte avbrytas i förtid; den måste slutföras. Används efter ändring av ändlägen eller mekanik, efter service eller när fotoceller eller säkerhetslist har monterats. Har ingen normal tidsgräns.

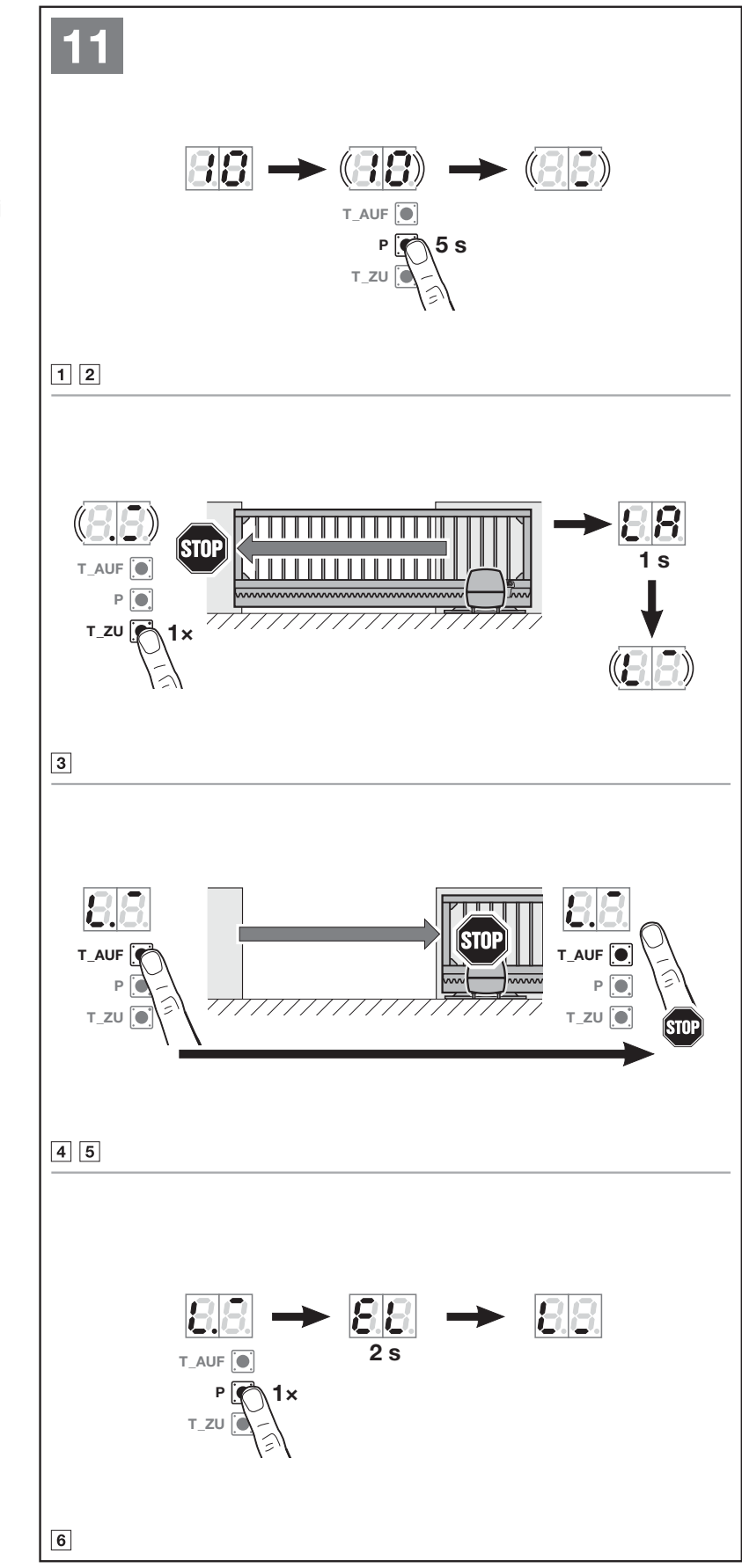

- Öppna grinden cirka 1 m, välj meny 10 och håll P intryckt i 5 sekunder.
- Tryck på T_ZU och låt grinden gå till stängningsändlägesbrytaren.
- Håll T_AUF intryckt tills grinden når önskat öppet läge, finjustera vid behov och bekräfta med P.
- Kör T_ZU för att stänga grinden helt och T_AUF för att öppna den helt, så att krafterna lärs in på nytt.
- När inlärningen är klar blinkar 10 snabbt i cirka 2 sekunder och lyser sedan med fast sken. Välj 00 och tryck kort på P för att återgå till driftläge. Kontrollera alla skyddsanordningar och driftsinställningar.
Programmering via displayen

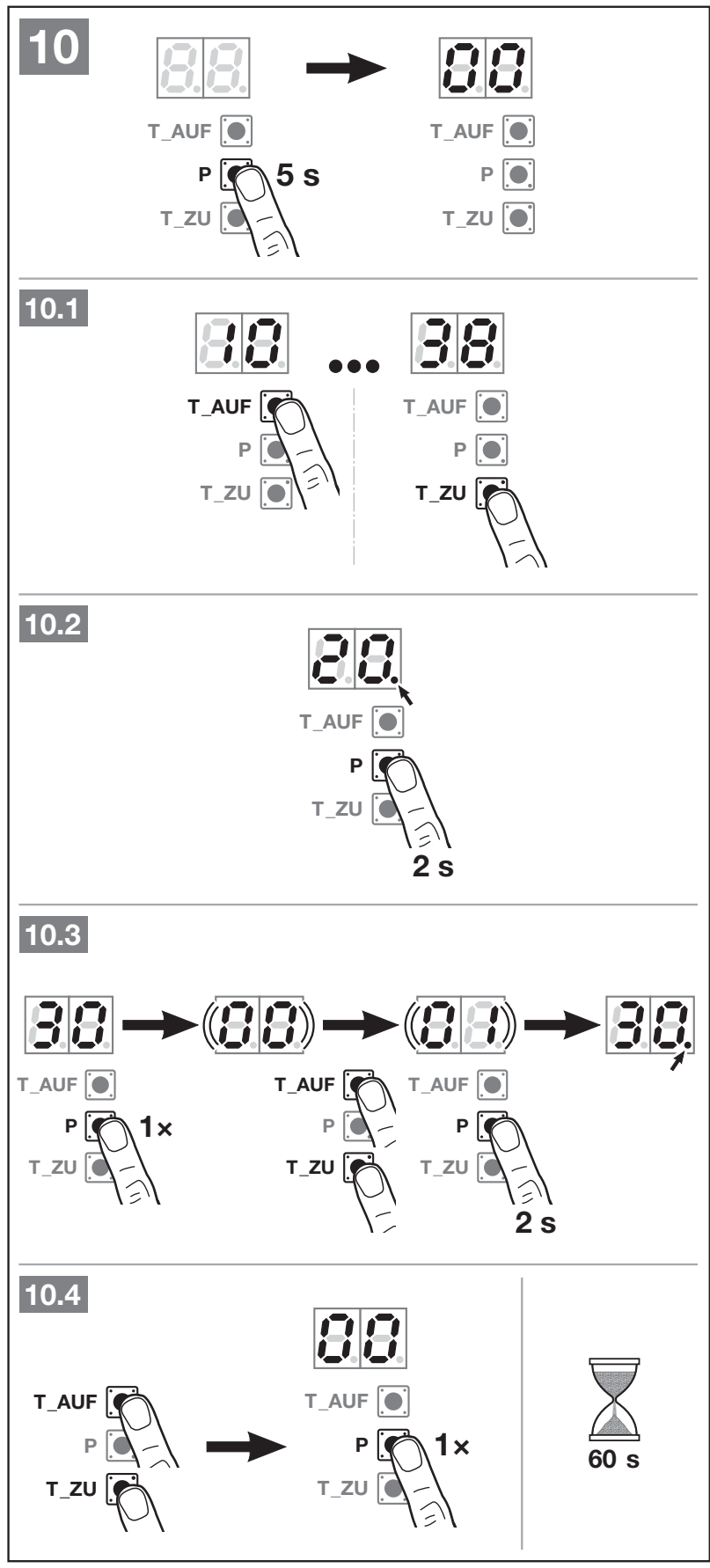

För att öppna programmeringsläget håller du P intryckt i cirka 5 sekunder, tills 00 visas. T_AUF/T_ZU används för att välja meny eller parameter. För en enskild funktion håller du P intryckt i 2 sekunder. I en meny med parametrar trycker du först kort på P, väljer parametern och håller sedan P intryckt i 2 sekunder för att spara. En punkt bredvid siffran markerar det aktiva valet. Välj meny 00 och tryck kort på P för att avsluta programmeringen; den normala tidsgränsen är 60 sekunder och 25 sekunder vid radioinlärning. Utgå inte från att en ny parameter har sparats om den inte har bekräftats.
Tabellerna visar alternativen och hur de sparas. Kontrollera den aktiva parametern och hela grindens funktion efter inställningen. Här anges de menyer som är tillgängliga för användaren; serviceinställningar för kraft, hastighet och gränser för reversering ska utföras av en fackperson.
Meny 30 och 31 – reläparametrar
| Parameter | Betydelse |
|---|---|
| 00 | Belysningsfunktion: extern för 30, intern för 31. Meny 30/00 aktiverar 26; meny 31/00 aktiverar 22. |
| 01 / 02 / 03 | Indikering av öppet/stängt/delvis öppet läge. |
| 04 | Impulssignal vid öppningskommando; i meny 30 även vid delöppning för externt relä. |
| 05 | Felindikering. |
| 06 | Kontinuerlig signal vid start/förvarning. |
| 07 | Blinkning vid start/förvarning. |
| 08 | Reläet är slutet under rörelse och öppet i ändlägena. |
| 09 | Indikering av serviceintervallet In. |
| 10 | Blinkning vid start/förvarning endast vid stängning. |
För parametrarna 01–10 aktiveras meny 25 för det externa reläet och meny 20 för det interna reläet. Förvarningen fungerar endast när meny 32 är aktiverad. Kontrollera därför alltid reläändringen tillsammans med den meny som automatiskt hör ihop med den.
Meny 32, 34 och 35 – tidsalternativ
| Parameter i meny 32 | Tid/funktion |
|---|---|
| 00 | av |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parameter i meny 34 | Tid/funktion |
|---|---|
| 00 | av |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parameter i meny 35 | Tid / funktion |
|---|---|
| 00 | avstängd |
| 01 | samma som 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Aktivera automatiken 34/35 först när fotocellen har lärts in. När de aktiveras ställs förvarningen 32/02, det vill säga 2 sekunder, in automatiskt. Under automatisk stängning stoppar en ny impuls porten. Ställ in partiell öppning i meny 36. Om läget ligger för nära stängt läge visar styrenheten fel 1 och använder det minsta tillåtna läget.
Inlärning av fjärrkontroller
Den integrerade mottagaren kan lagra högst 150 radiokoder, fördelade mellan funktionerna. När kapaciteten överskrids raderas de äldsta koderna. Om samma kod lagras för en annan funktion upphör den ursprungliga tilldelningen att gälla. En kod motsvarar inte automatiskt en hel sändare med alla knappar.
- Porten måste stå stilla, utan aktiv förvarning eller tid för automatisk stängning.
- Välj 11 för impuls eller 12/13/14/15 för önskad annan funktion och tryck kort på P. Numret blinkar.

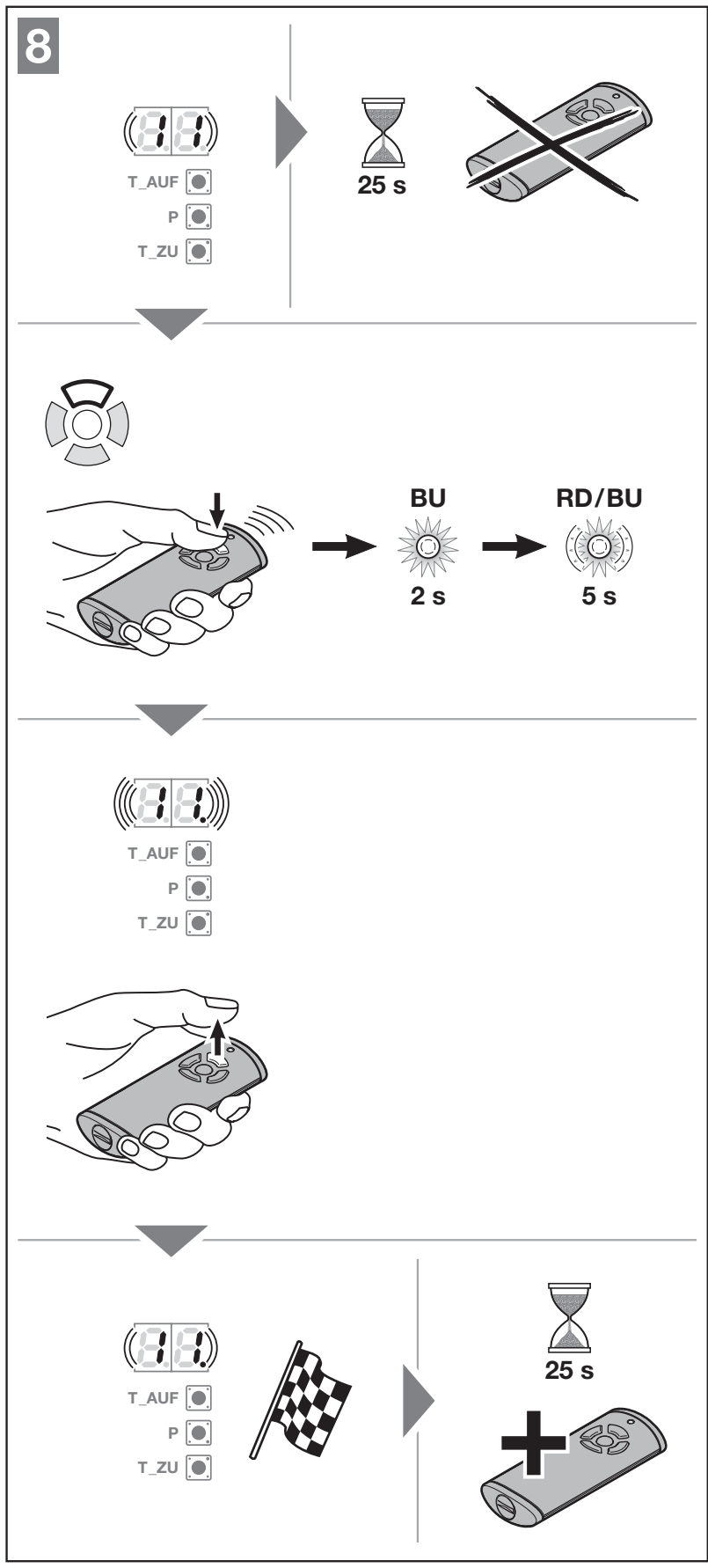

- Håll in knappen på en kompatibel sändare i läget för kodöverföring. När BiSecur visas växlar den röda/blå LED-lampan efter cirka 5 s.
- När menynumret på drivenheten blinkar snabbt har koden identifierats. Släpp knappen. En ytterligare kod kan läggas till inom 25 s.
- Avbryt inlärningen genom att trycka kort på P. Gå tillbaka till drift via 00 och P. Testa därefter varje lagrad funktion när området är säkrat.
Statusåterkoppling kräver en lämplig tvåvägssändare med positionskontroll. Frekvensen 868 MHz i sig garanterar inte denna funktion. Alla sändare har inte en statusknapp eller samma batteribytesprocedur. Följ respektive sändares egen bruksanvisning vid koddelning och återställning.
Efteranslutning av extern mottagare
Vid efteranslutning av en extern radiomottagare kräver tillverkaren att radiokoderna i den integrerade mottagaren raderas via meny 19. Åtgärden raderar alla lagrade sändare och funktioner. Anteckna vilka fjärrkontroller som används och deras tilldelningar innan du utför den. Programmera sedan in koderna i den externa mottagaren enligt dess egen bruksanvisning. Den externa mottagarens antenntråd får inte ligga an mot metallföremål.
Radering av radio och fabriksåterställning
Meny 19 – radera alla koder
Välj 19 och håll P intryckt i 5 sekunder. 19 blinkar långsamt i 5 sekunder och därefter snabbt i cirka 3 sekunder. När 19 lyser med fast sken är raderingen bekräftad. Alla sändare och funktioner raderas. Den här proceduren stöder inte separat radering av en enskild knapp eller funktion.
Återställ drivenheten till fabriksinställningarna
En fabriksåterställning återställer inställningarna och raderar inlärda körsträckor och krafter. Radiokoderna bevaras. Meny 10 används endast för att lära in körsträcka/krafter på nytt. Meny 19 raderar endast radiokoder. Blanda inte ihop dessa tre åtgärder.

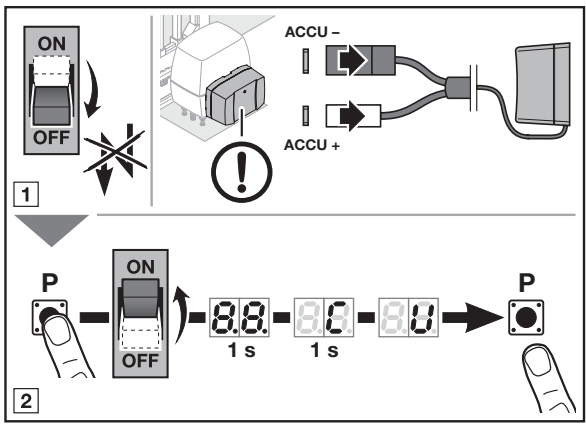

- Koppla från nätströmmen och nödströmsbatteriet enligt bilden. Säkra porten så att den inte kan röra sig.
- Håll P intryckt och återanslut nätströmmen.
- Håll P intryckt medan 8.8. och C visas, tills U visas. Släpp sedan knappen.
- Välj rätt typ, 02 för LineaMatic P, och genomför hela driftsättningen på nytt. Kontrollera även de sändare som finns kvar, säkerhetsfunktionerna, tiderna och krafterna.
Referenskörning efter frikoppling eller strömavbrott
En referenskörning kan behövas om positionen är okänd efter ett strömavbrott eller efter att kraftbegränsningen har aktiverats tre gånger. Nästa impuls startar den endast i stängningsriktningen, med reducerad hastighet och utan kraftbegränsning. Området måste vara säkrat. Om det inte skyddas av en fotocell eller annan anordning får körningen endast genomföras med fri sikt över porten. Efter manuell frikoppling utan strömavbrott måste strömmen, när porten säkrats, kopplas från en gång till så att den nya referensen körs enligt bruksanvisningen.
Displaydiagnostik

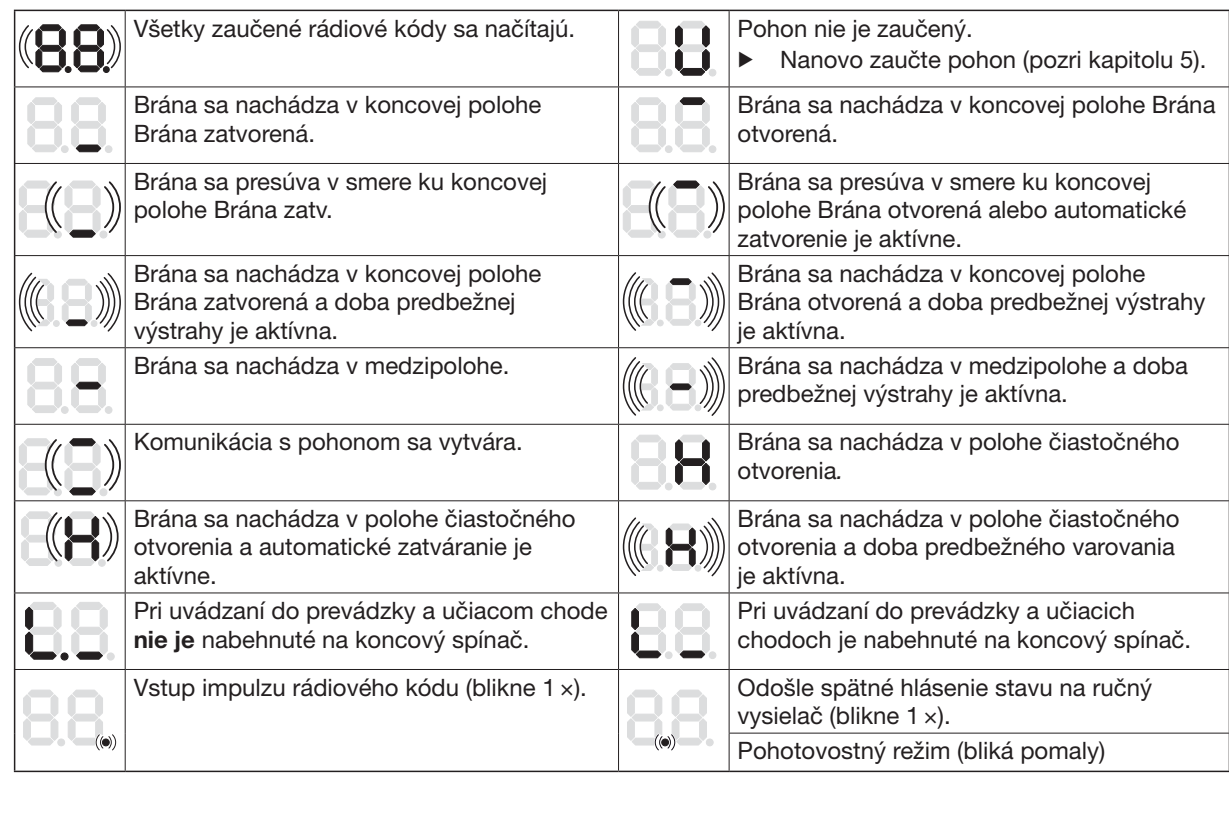

| Visning | Betydelse / åtgärd |
|---|---|
| U | Drivenheten är inte inlärd; genomför driftsättningen. |
| 8.8. | Start eller inläsning av radiokoder; det är inte automatiskt ett fel. |
| 1 s med blinkande punkt | Det går inte att ställa in reverseringsgränsen eller delläget. Kontrollera om det finns ett hinder och avståndet till stängt läge. |
| 2.1 / 2.2 / 2.3 | Skydd SE1 / SE2 / SE3: hinder, felaktig inriktning, problem med styrningen eller skadad anordning. |
| 3 / 5 | Kraftbegränsning vid stängning/öppning. Avlägsna hindret och kontrollera den mekaniska rörelsen; höj inte kraften automatiskt. |
| 4 | HALT12–13 avbruten; kontrollera NC-kretsen och ledningarna. |
| 6 | Systemfel eller begränsning av gångtiden. En fackperson kontrollerar återställning och ny inlärning; vid fel på drivenheten kontrolleras reparation eller byte. |
| 7 | Kommunikationsfel på tilläggskortet; kontrollera ledningar, kontakter och modul. |
| 8 | Ogiltig inmatning eller styrning; kontrollera det valda värdet. |
| 9 | Utlöst/fel på testad säkerhetsanordning eller 8k2. Avlägsna hindret och kontrollera skyddet. |
| 13 / 17 | Underspänning/spänningsfel; kontrollera strömkällan och batteriet. |
| C | Referenspunkten är okänd; säkra området och utför en referenskörning. |
| In | Serviceintervallet har löpt ut; låt kontrollera anläggningen. |
Underhåll och säker överlämning
Tillverkaren anger att drivenheten är underhållsfri, men hela porten måste kontrolleras regelbundet. Kontrollera säkerhets- och skyddsfunktionerna varje månad, och kontrollera 8k2-resistanskanter och icke testade skydd var sjätte månad enligt bruksanvisningen. Kontrollera att porten löper lätt, att kuggstången sitter fast, att styrningen är i gott skick, att kablarna inte är skadade, att fotocellerna är rena och att frikopplingen fungerar. Låt omedelbart en fackperson åtgärda eventuella brister.
Koppla från alla strömkällor före underhåll och säkra anläggningen mot återinkoppling. Efter monteringen och eventuella ändringar kontrollerar teknikern skyddets funktion, reverseringen och driftkrafterna. Användaren får instruktioner, manualerna överlämnas och varningsskylten fästs väl synligt på porten. Barn får inte leka inom portens rörelseområde. Passera först när porten har stannat helt.
Tekniska egenskaper för Hörmann LineaMatic P 4554309
| Parameter | Värde |
|---|---|
| Modell/typval | LineaMatic P /02 |
| Maximal portbredd/-höjd | 8000 mm /2000 mm |
| Max. vikt – markmonterad/fribärande | 500 kg /400 kg |
| Nätanslutning | 230/240 V AC,50/60 Hz; tillåtet intervall 170–260 V AC. |
| Styrspänning | 24 V/37 V DC, omkopplingsbar intern styrning; inte en universell utgång för tillbehör. |
| Strömförsörjning till tillbehör | 24 V DC;5=plus,20=0 V; totalt max.250 mA. |
| Radiofrekvens/minne | 868 MHz / högst 150 radiokoder |
| Kapslingsklass/temperatur | IP44 /−20 till+60 °C |
| Maximal luftfuktighet | 93%, icke-kondenserande |
| Effektförbrukning i standbyläge | Mindre än 0,5 W |
| Ändlägen | Magnetisk REED-givare och elektroniskt inlärda lägen/krafter. |
| Cykler per dag/timme | Enligt märkskylten. |
| Kåpa | Metallgjutgods och glasfiberförstärkt plast, väderbeständiga. |

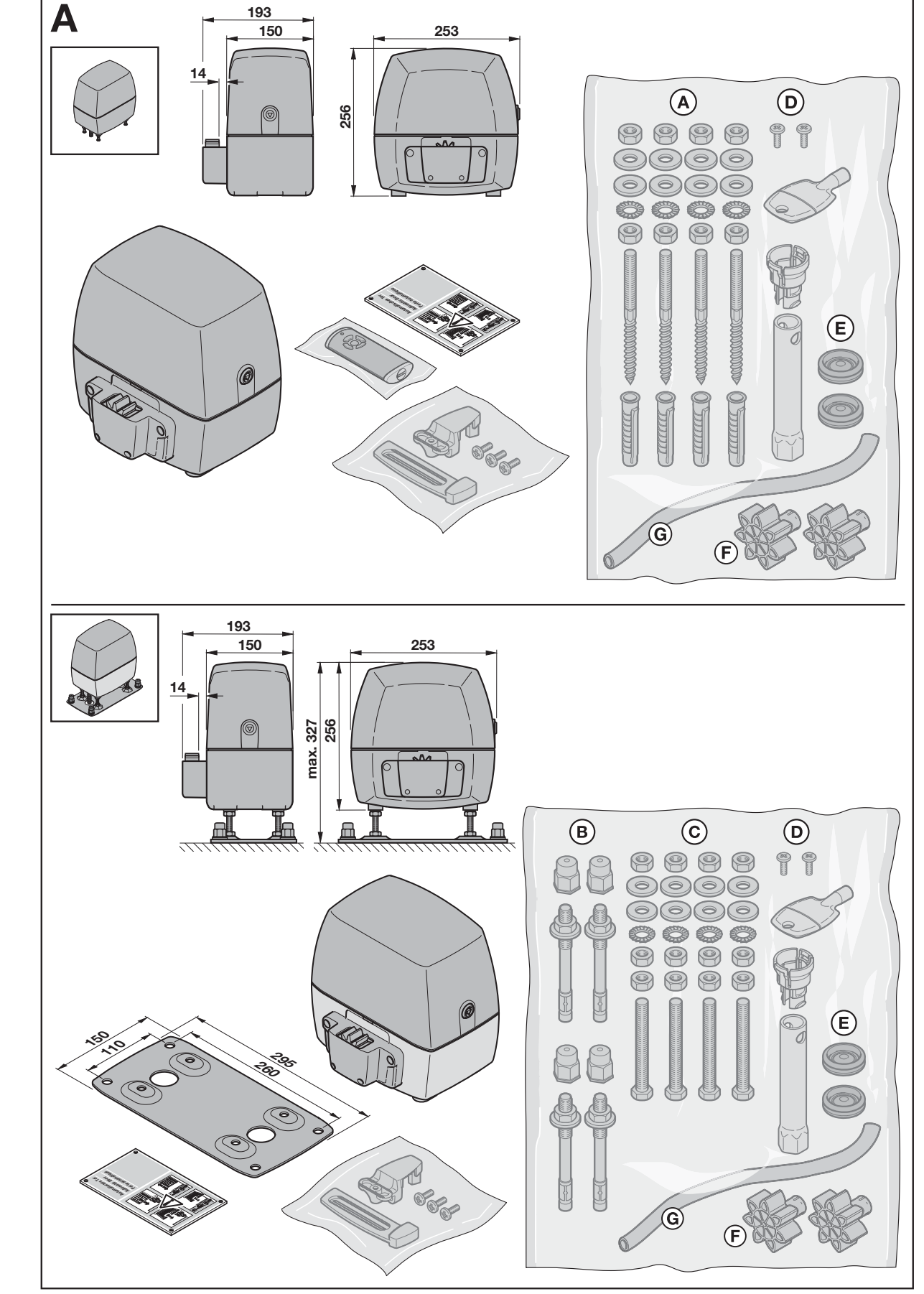

Måttritningen anger kåpans mått 193 × 253 × 256 mm. Vid montering på golvplattan kan den totala höjden justeras upp till 327 mm; den visade plattan har måtten 260 × 295 mm. Välj den exakta monteringshöjden i förhållande till kuggstången utifrån mått A, inte enbart utifrån kåpans yttermått.
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
