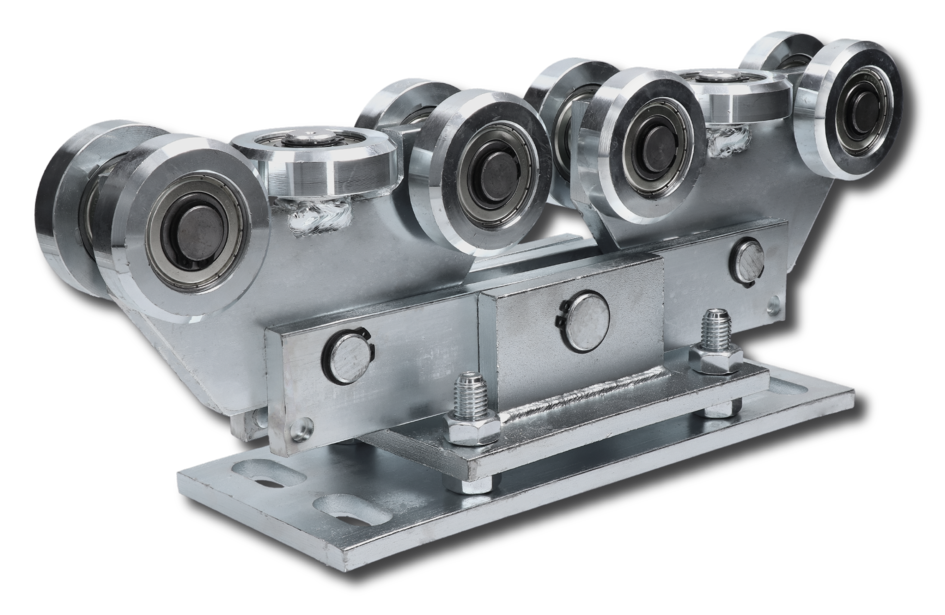

Helt i metall, svängbart vagnsbeslag med justering, 10 rullar och monteringsplatta
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
1 657,88 kr inkl. moms
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Vikt |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 95 | 115 | 15 kg |
Produktbeskrivning Helt i metall, svängbart vagnsbeslag med justering, 10 rullar och monteringsplatta
Justerbar svängbar helstålvagn för extra stora skjutgrindar. Lämplig för grindar med en fri passagebredd på 7,5 m till 12 m. Den kan även användas för grindar med en fri passagebredd på upp till 7,5 m som väger mer än 600 kg. Vagnen levereras med monteringsplatta inkluderad i priset.
- Variant V-15-1 passar till C-profil 80x80x5 mm FE och till C-profil 80x80x5 mm ZN
Möjligheten att justera vagnen gör det möjligt att finjustera grindens lutning och därmed få den att löpa smidigt (även med hänsyn till marken eller lutningen i passagen).
Vagnens svängfunktion säkerställer att grindens vikt/tryck fördelas jämnt på alla lagerrullar på vagnarna under grindens hela rörelse.
Alla prisförmånliga satser för fribärande grindar.

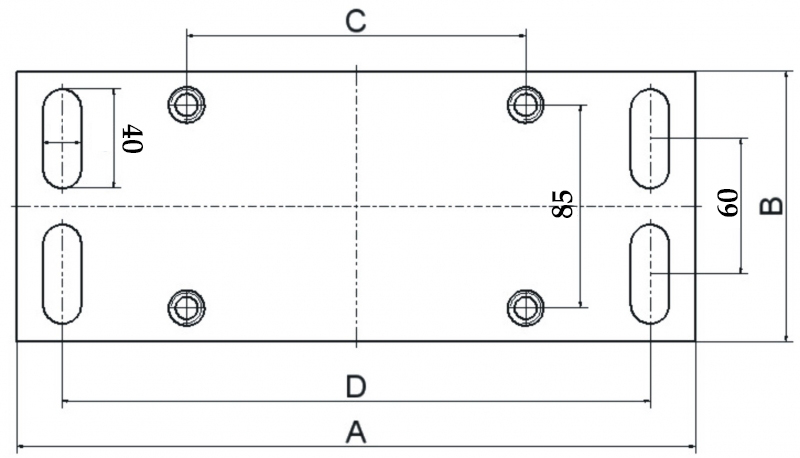

Vagnens monteringsplattas mått
| A[mm] | B[mm] | C[mm] | D[mm] | Vagnens totala längd inklusive lager[mm] |
|---|---|---|---|---|
| 300 | 120 | 145 | 245 | 450 |
 |
||||
Förankring av bärvagnar för fribärande grind:
Bärvagnarna kan förankras:
- med gängstänger som gjuts direkt i fundamentet
- med gängstänger som kemiskt förankras i ett härdat betongfundament
- med slagna ankare i ett härdat betongfundament
Hålen i monteringsplattorna har en minsta bredd på 19 mm, de förankras med gänga M18. Alla metoder är lämpliga; det beror på vilken du har bäst erfarenhet av.

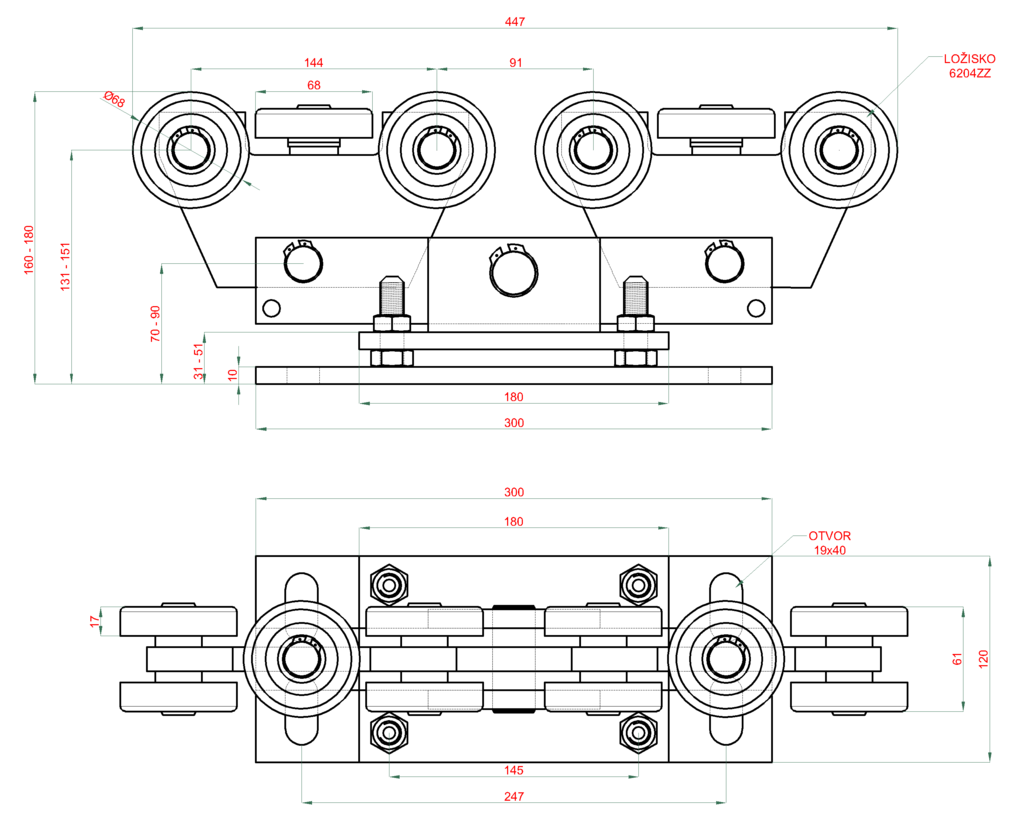

Ritning av vagn 80×80×5:
360°:
