Produktbeskrivning Drivpaket för skjutgrind upp till 800 kg CAME BXV08AGS, 801MS-0210 (D)
Drivsystem CAME BXV08AGS är avsett för skjutgrindar med en vikt på upp till 800 kg och en grindlängd på upp till 20 m. Det har en elektromekanisk stoppbrytare. Drivsystemet är ickereverserbart. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
CAME BXV08AGS med styrkort ZN7 är en grindöppnare för skjutgrindar med 24 V DC-motor och mekaniska gränslägesbrytare. Nätanslutningen är 230 V AC. Den är avsedd för en grindbladsvikt på upp till 800 kg och 20 m längd. Bedöm grindens vikt, längd och motstånd tillsammans; högre effekt ersätter inte lätt manuell gång.
Installation, nätanslutning och idrifttagning ska utföras av en kvalificerad tekniker. Koppla från nätströmmen och eventuella batterier innan du utför något arbete. Fotoceller och pulsgivare ersätter inte fasta stopp, skydd av riskområden eller kontroll av krafterna på den färdigmonterade grinden.
Kontrollera drivenhetens märkplåt, ZN7-kortet, version H1 och dess meny före installationen. Tekniska data och kopplingsscheman nedan gäller den beskrivna versionen. Följande inställningar gäller versionen med F28 = 60–100 %, F8 = 1/2 och U3 = 0/1. Om kortet har andra värden eller kontakter ska du använda handboken för den specifika versionen; dessa tre punkter anger inte ensamma hela den inbyggda programvaran.

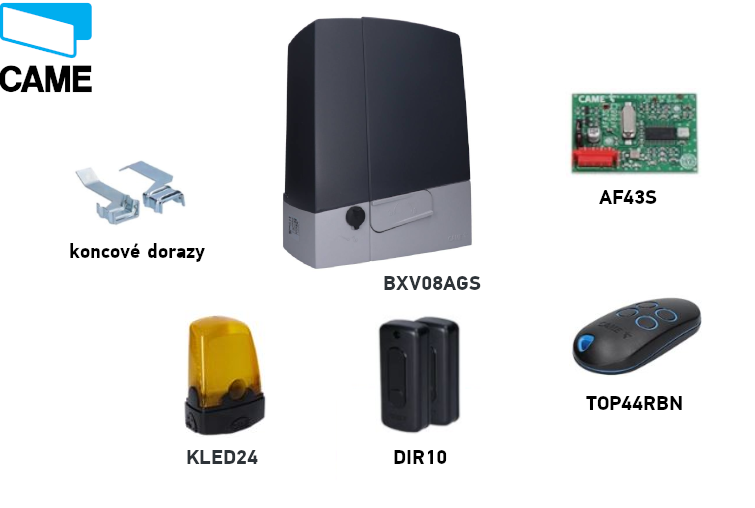

CAME BXV08AGS-set
Båda seten innehåller en drivenhet, en styrenhet, fotoceller, en radiomottagare och en varningslampa. Kontrollera märkningen på de faktiskt medföljande tillbehören före anslutning. Välj övriga komponenter, särskilt kuggstång och lokal manövrering, utifrån den aktuella grinden.
| Egenskap | CAME BXV08AGS |
|---|---|
| Set |  CAME BXV08AGS, 801MS-0210 (D) |
| Maximal grindbladsvikt | 800 kg |
| Maximal grindbladslängd | 20 m |
| Nät / motor | 230 V AC / 24 V DC |
| Effekt / kraft | 400 W / 800 N |
| Maximal hastighet | 11 m/min |
| Motorval A1 | 3–800 kg |
| Styrning i den här handboken | ZN7, display och meny |
Uppgiften 18 eller 20 m anger grindbladets maximala längd, inte automatiskt den fria passagebredden. Valet A1 ändrar inte den fysiska drivenhetens kapacitet.
Tillbehör och kopplingsexempel
Följande exempel gäller specifikt märkta enheter. För en annan typ ska du använda dess egna plintar och parametrar; samma funktion eller frekvens bekräftar inte i sig kompatibilitet.
| Komponent | Verifierat exempel / användning |
|---|---|
| Fotoceller | CAME DIR10, 12/24 V AC/DC, räckvidd 10 m; anslutning och TS-test. |
| Varningslampa | CAME KLED24, 24 V AC/DC, 2 W; utgång 10–E. |
| Radiomottagare | CAME AF43S, instickskort AF, 433,92 MHz; kontrollera kodningen tillsammans med U4. |
| Fjärrkontroll | CAME TOP-432EE, fast kod 433,92 MHz; exempel för en kompatibel mottagare. |
| Kuggstång | Kuggstänger, modul 4; spel och infästning. |
| Lokal manövrering | Brytare, tryckknappar och läsare; NO-kommandon och NC-säkerhetskontakter enligt plintschemat. |
Installation av drivenheten
När drivenheten är frikopplad ska grinden kunna föras lätt längs hela sin bana, utan lutning, skadade hjul eller risk för att den hoppar ur styrningen. Kontrollera att det finns fasta mekaniska stopp i både öppet och stängt läge, att underlaget är stabilt och att områden där grindbladet kan klämma någon är skyddade. Vatten får inte samlas i drivenhetens område och den får inte utsättas för en direkt vattenstråle. Om skjutgrinden har en inbyggd gångdörr får motordrift endast vara möjlig när gångdörren är säkert låst.
Fundament och förankringsplatta
I installationsexemplet är schaktet 400 × 240 mm och 800 mm djupt. Anpassa fundamentets mått efter markförhållandena och den aktuella grinden. Formen sticker upp 50 mm över marknivån; använd armering och M12-förankringar. För matningen till drivenheten rekommenderas ett kabelskyddsrör på Ø 40 mm, för tillbehör Ø 25 mm och för eventuell frikopplingsvajer Ø 20 mm.
Montera förankringsplattan vågrätt, dra kablarna genom hålen och låt förankringarnas gängade delar sticka upp ovanför ytan. Låt betongen härda i minst 24 timmar. Bestäm plattans läge i förhållande till kuggstången enligt bilden: det horisontella avståndet 95 mm och höjden 106 mm gäller de markerade ytorna i snittet. Förväxla dem inte med fundamentets mått.
Montering och höjdjustering
Ta av kåpan och montera drivenheten på plattan. Kablarna måste dras genom undersidan av huset och genom korrekt monterade kabelgenomföringar. Höj drivenheten med de gängade fötterna 5–10 mm, så att det finns justermån för ingreppet.
Kuggstång och spel i ingreppet
Frikoppla drivenheten och montera kuggstången medan du för grindbladet för hand. När delarna skarvas ska en hjälpkuggstång placeras under skarven så att kuggarna löper jämnt mot varandra. Ställ in drivningens vertikala och horisontella läge efter monteringen.
Lämna ett spel på 1–2 mm mellan kuggstången och kugghjulet. Grindens vikt får inte vila på drivningen. För grinden manuellt genom hela rörelsebanan, kontrollera ingreppet och kuggstångens skarvar och dra först därefter åt muttrarna och brickorna på förankringarna.
Mekaniska ändlägesbrytare
För grinden manuellt till öppet läge. Fäst öppningsanslaget på kuggstången så att dess ansats säkert aktiverar fjädermikrobrytaren. Ställ in stängningsanslaget på samma sätt. Säkra anslagen ordentligt; grindens fasta mekaniska stopp och drivningens brytaranslag har olika funktioner. Grindens fasta mekaniska stopp och drivningens brytaranslag har olika funktioner.
I den visade installationen ska det vid ändläget vara ungefär 20 mm till det fasta stoppet. Kontrollera eftergången vid verklig hastighet och belastning.
Kabeldragning
| Anslutning | Kabel / villkor |
|---|---|
| Nät 230 V AC, L/N/PE | 3G × 1,5 mm² upp till 20 m; 3G × 2,5 mm² vid 20–30 m. |
| Manöverdon | Antal ledare enligt manöversättet, area 0,5 mm² för de angivna korta sträckorna. |
| DIR10-fotoceller | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Anslut TX och NC-kontakten enligt anvisningarna. |
| Antenn | RG58, högst 10 m; rekommenderad längd upp till 5 m. |
| RSE / CRP | UTP CAT 5; separat seriell anslutning, inte motorströmförsörjning. |
Antalet ledare måste räcka för hela det valda kopplingsschemat. Vid längre kabeldragning, parallella laster eller annan utrustning måste en tekniker beräkna ledararean utifrån ström och spänningsfall. Skydda kablarna mot skador och kontakt med motorn eller transformatorn. Dra nätkabeln och lågspänningskretsarna lämpligt åtskilda.
Manuell frikoppling vid strömavbrott
Koppla från strömmen och säkra grindbladet innan du flyttar det manuellt. Frikoppling av en skadad eller obalanserad grind kan orsaka okontrollerad rörelse.
- Sätt nyckeln i låset och vrid den i pilens riktning enligt bilden.
- Dra i och öppna frikopplingsspaken enligt bilden.
- Flytta grinden manuellt under kontroll och se till att ingen befinner sig i rörelsebanan.
- När du åter låser mekanismen ska du föra spaken tillbaka till ursprungsläget och låsa mekanismen. Kontrollera att drivningen är låst innan du ger ett motorstyrt kommando.
Översikt över ZN7-styrkortet
ZN7 har en display och knapparna ESC, piltangenter och ENTER. Inställningar, tider och användare hanteras via menyn. Kontakterna AF, Memory Roll, R700/R800, RSE och RIOCN8WS har olika funktioner. Sätt bara i eller ta ut kortet när både nätströmmen och batterierna är frånkopplade.
| Bildnummer | Komponent |
|---|---|
| 1 / 2 / 3 | Motor / enkoder / ändlägesbrytare |
| 4 / 5 / 6 | Kommandon och säkerhet / antenn / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 eller R800 / RSE / RIOCN8WS |
| 11 / 12 | Display / programmeringsknappar |
| 13 / 14 / 15 | A–B–GND seriell anslutning / A–B knappsats / S1–GND transponder |
| 16 / 17 / 18 | GSM-modul / RGP1 / tillbehör och belysning |
| 19 / 20 / 21 / 22 | Tillbehörssäkring / kortingång / nätsäkring / nätanslutning |
Anslutningsplintar och strömförsörjning för ZN7
| Anslutningsplintar | Användning / spänning / polaritet |
|---|---|
| L / N / PE | Nät 230 V AC, 50/60 Hz för BXV08AGS. PE är skyddsledare; AC har ingen +/−-polaritet. |
| 10 / 11 | Tillbehör: normalt 24 V AC, vid batteridrift 24 V DC, sammanlagd effekt högst 40 W. Vid DC 10 = plus (+), 11 = minus (−); vid AC finns ingen polaritet. |
| 10 / E | Varningslampa eller cykelbelysning, 24 V AC/DC, max. 25 W. Vid DC är 10 den positiva gemensamma polen och E den styrda utgången. |
| 10 / 5 | Grindstatusindikering, 24 V AC/DC, max. 3 W. Vid DC är 10 den positiva gemensamma polen och 5 den styrda utgången; inte för kontinuerlig strömförsörjning. |
| 24 / 0 | Intern strömmatning till kortet från strömförsörjningsdelen; anslut inte som utgång för tillbehör eller som extern batteriingång. |
| M / N | Motor 24 V DC; behåll kopplingen för den avsedda installationen. Inte nätanslutning 230 V. |
| + / E / − | Enkoder: strömförsörjning +/− och signal E; inte en universell tillbehörsutgång. |
| F / FA, F / FC | F gemensam, FA öppning, FC stängning; NC-ändlägeskontakter utan polaritet. |
| A / B / GND – RSE | Seriellt gränssnitt med RSE-kort; förväxla inte med knappsatsens A/B. |
Kommandon och säkerhetskontakter
| Anslutningsplintar | Kontakt / funktion |
|---|---|
| 1–2 | NC STOPP; aktivera F1 = ON om ansluten. Fabriksinställning F1 = OFF. Utan polaritet. |
| 2–7 | NO-kommando; funktionen väljs med F7. Potentialfri kontakt utan polaritet. |
| 2–3P | NO delvis eller helt öppningskommando enligt F8. Potentialfri kontakt utan polaritet. |
| 2–CX / 2–CY | NC-säkerhetsingångar; konfigurera F2/F3. Utan polaritet. |
| 10 / TS | Testad matningskrets för fotoceller enligt schemat; aktivera inte F5 utan korrekt inkoppling. |
| A–B / R800 | Kodknappsats med avkodningskort R800, F14 = 1. |
| S1–GND / R700 | Transponder eller läsare med R700, F14 = 0. |
| Antenn / AF | RG58 och instickskort för radio med rätt frekvens/kodning. |
Blinkljus och statusindikering
KLED24, 24 V AC/DC och 2 W, anslut till 10–E; ställ in för blinkljuset F18 = 0. KLED24 har ingen separat märkt +/−-anslutning. Vid AC finns ingen likspänningspolaritet; vid DC är 10 kortets positiva gemensamma anslutning. Anslut inte ett 230 V-blinkljus till denna 24 V-utgång.
Utgång 10–5 är avsedd för liten statusindikering, max. 3 W, med inställningen F10. Läget cykliskt ljus F18 = 1 kräver en inställd tid för automatisk stängning; lampan lyser från öppning till fullständig stängning, inklusive väntetiden.
Fotoceller och säkerhetstest
CAME DIR10 består av en sändare TX och en mottagare RX med en räckvidd på 10 m. Ställ mottagarens bygel på 24 V. Strömförbrukningen för paret är 60 mA vid 24 V AC. RX har strömförsörjningen märkt 10 (+), 2 (−); TX har anslutningarna TX och 2; tillverkaren anger ingen separat märkning för +/− vid dessa i denna ritning. Vid växelström gäller ingen likspänningspolaritet. TX-anslutningen ingår i synkroniseringen; anslut RX TX till TX TX enligt schemat och ersätt inte denna förbindelse med en direkt matning från kortets anslutning 10.
| Fotocellens anslutning | Standardanslutning | Anslutning med test |
|---|---|---|
| RX 10 (+) | Kort 10 | Kort 10 |
| RX 2 (−) och RX C | Kort 2 | Kort 2 |
| RX TX ↔ TX TX | Anslut TX mellan mottagaren och sändaren | Samma anslutning |
| TX 2 | Kort 2 | Kort TS |
| RX NC | Kort CX | Kort CX |
Kontakten C–NC är en potentialfri säkerhetskontakt. Den har ingen plus- eller minuspol. Matningsanslutningen och kontakten är två separata kretsar. Vid DC är 10 den positiva polen; RX 2:s negativa anslutning är i just detta schema ansluten till kortets gemensamma anslutning 2. Förväxla inte anslutning 2 med matningsanslutning 11.
Vid anslutning av kontakten till CX ställer du in F2 = C1. Vid anslutning av kontakten till CY väljer du motsvarande reaktion via F3. C1 öppnar igen vid stängning, C2 stänger igen vid öppning, C3 stoppar och stänger därefter automatiskt och kräver F19; C4 väntar tills hindret avlägsnats och återupptar sedan rörelsen.
Testanslutning via TS
Vid test flyttas TX 2 till TS, medan RX 2 och RX C förblir anslutna till kortets anslutning 2. TX-anslutningen mellan sändaren och mottagaren kvarstår. Ändra först anslutningen när strömmen är frånkopplad och aktivera sedan testet.
Ställ in F5 = 1 för CX, 2 för CY eller 4 för både CX och CY. Vid testfel visas E4 och drivenheten utför inte kommandot. Funktionen används tillsammans med aktiva säkerhetsingångar.
Efter anslutningen testar du att bryta ljusstrålen under motsvarande rörelse och sedan frilägga den igen. Koppla inte förbi säkerhetsingången som en permanent lösning på ett fel.
Säkerhetslister
Anslut NC-kontaktlisten mellan 2 och CX eller CY och välj C7 – återöppning vid stängning, eller C8 – återstängning vid öppning. Den potentialfria kontakten har ingen polaritet. Anslut inte en resistiv säkerhetslist som en vanlig NC-kontakt; den måste ha ett lämpligt gränssnitt för den aktuella styrningen.
Första driftsättning av ZN7
- Kontrollera att grinden löper fritt, kuggstången är rätt monterad, att fasta och brytande ändstopp är på plats, att drivenheten är låst, att anslutningarna är korrekta och att riskområden är skyddade.
- Slå på strömmen och kontrollera displayen. Ställ in A1 = 3 för motorer upp till 800 kg, F54 enligt riktningen och F1 enligt ansluten STOPP.
- Ställ in F2/F3 för anslutna skyddsanordningar och vid behov test F5. Låt ingångar som inte används vara inaktiverade. Vid inlärning ska F11 = ON.
- Utför A3 – inlärning av rörelsebanan.
- Ställ in driftparametrar och användare och testa hela cykeln, partiell öppning, varje säkerhetsanordning, blinkljuset och funktionen efter ett strömavbrott.
Den första normala manövern efter att strömmen slagits på är öppning; vänta tills den är klar. A3-kalibreringen har en egen sekvens. Vid ovanligt ljud, vibrationer eller felaktig riktning ska du omedelbart stoppa med ESC/STOP och åtgärda orsaken.
A3 – automatisk inlärning av rörelsebanan
Förutsättningar: korrekt A1 och F54, inställd STOPP, aktiv pulsgivare, korrekta gränslägesbrytare och fasta ändstopp. Flytta grinden för hand till ungefär halvvägs och lås drivenheten igen. Området måste hållas fritt.
Under kalibreringen är säkerhetsanordningarna urkopplade, med undantag för stopp med ESC-knappen. En tekniker måste övervaka hela rörelsen och hindra personer från att gå in i rörelsebanan.
- Tryck på ENTER, välj A3 med piltangenterna och bekräfta med ENTER.
- Välj ON och bekräfta med ENTER.
- Drivenheten stänger först grinden till ändläget; displayen visar CL1.
- Därefter öppnar den grinden till ändläget; displayen visar OP1.
- När det är klart kontrollerar du hela rörelsen och skyddsanordningarna. Vid E1/E2 ska du först åtgärda orsaken enligt diagnostik; upprepa inte inlärningen vid ett mekaniskt fel.
Programmering med displayen
Programmera när drivenheten står stilla. ENTER öppnar menyn och bekräftar valet; pilarna </> väljer ett menyalternativ eller ändrar ett värde. Tryck på ENTER för att bekräfta efter ändringen. ESC avbryter en obekräftad ändring, går tillbaka eller lämnar menyn. Under normal drift stoppar ESC drivenheten; pilarna möjliggör provkörning.
Fabriksinställningarna för den angivna menyn anges uttryckligen i fetstil. Tillbehörsfunktioner visas endast med det nödvändiga kortet eller när en tillhörande funktion är aktiv. Anteckna de aktuella inställningarna innan du ändrar dem. Ett lägre känslighetsvärde för F34/F35 innebär högre känslighet; efter ändring av hastighet, moment eller känslighet måste krafter och skydd kontrolleras.
Funktioner F
Användare och system U / A / H
Parkoppling och radering av fjärrkontroller
ZN7-minnet har kapacitet för 250 användare. Mottagaren måste vara monterad i AF och överensstämma med sändarens frekvens och kodning. Ett exempel på fast kod med frekvensen 433,92 MHz är TOP-432EE med AF43S. U4 kan begränsa vilka kodningar som tas emot; samma frekvens räcker inte i sig.
- Välj funktion i U1: 1 steg för steg, 2 sekventiell, 3 endast öppna eller 4 delöppning.
- Bekräfta med ENTER och skicka koden genom att trycka på den valda knappen på fjärrkontrollen.
- Upprepa proceduren för nästa användare. Anteckna lagringsnumren och tillhörande kommandon och testa sedan den faktiska funktionen.
Radera en användare via U2: välj ON, välj numret med piltangenterna eller aktivera den aktuella lagrade sändaren och bekräfta med ENTER. CLr på displayen bekräftar raderingen. U3 = 1 raderar alla användare.
U4 = 2 (Rolling Code) eller 3 (TWIN) raderar tidigare lagrade sändare med annan kodning. Kontrollera systemet, H1-versionen och fjärrkontrollregistret före ändringen; använd inte den här ändringen som ett försök att felsöka en mottagare.
Säkerhetskopiering via Memory Roll
- Koppla bort nätspänningen och eventuella batterier och sätt in Memory Roll i dess kontakt.
- Slå på strömmen; använd F50 = 1 för att spara data och F51 = 1 för att läsa in data. Inläsningen ersätter kortets data med de lagrade uppgifterna.
- Koppla åter bort strömmen när åtgärden är klar och ta ut minneskortet.
- Kontrollera modell, riktning, skydd och alla kommandon efter inläsningen. Det här ZN7-kortet har en Memory Roll-kontakt; använd inte någon USB-port som inte finns.
Synkronisering av två drivenheter
Ett RSE-kort används i varje styrkort och ansluts med CAT 5 via A–B–GND enligt bilden. Anslut manöver- och säkerhetsanordningar till MASTER-kortet. Ställ in F49 = 1, riktning F54 och parameteröverföring F52 på det kortet. Lagra användare på MASTER; delöppning och steg-för-steg-kommandot fungerar enligt det gemensamma system som visas.
Trådlöst säkerhetssystem RIO
RIOCN8WS använder en separat RIO-kontakt. F65/F66 ställer in två trådlösa säkerhetslister och F67/F68 två fotocellskanaler. Kontrollera den faktiska beteckningen för komponenten och kanalen på displayen. Det trådlösa säkerhetstestet är fortfarande aktivt; åtgärda anslutningsbortfall E17 eller saknad konfiguration E18 innan driften återupptas.
A4 – återställning av parametrar
Anteckna H1-version, inställningar och användare före återställningen; spara data på Memory Roll om du har en. Välj ON i A4 och bekräfta med ENTER. För det utförande som beskrivs här återställs fabriksinställningarna och den inlärda körsträckan raderas.
Efter återställningen ställer du in A1, F54, F1 och säkerhetsingångarna på nytt och utför inlärningen A3. Kontrollera skydden innan normal drift. Radering av användare är en separat funktion, U3. På ett styrkort med en annan meny kan A4 återställa andra inställningar; följ anvisningarna för det specifika utförandet.
Diagnostik via displayen
| Kod | Betydelse / kontroll |
|---|---|
| E1 | Kalibreringsfel. Kontrollera A3, mekaniken, riktningen och gränslägesbrytarna. |
| E2 | Inställningsfel. Kontrollera modell A1, riktning F54 och att inlärningen har slutförts. |
| E3 | Encoderfel. Kontrollera kontakten +/E/− och ledningarna när strömmen är frånkopplad; utför inlärningen efter reparationen. |
| E4 | Fel vid säkerhetstest. Kontrollera TX på TS, strömförsörjning, NC och F5. |
| E7 | Överskriden drifttid. Kontrollera motstånd, ändlägen och att rörelsen slutförs. |
| E9 | Hinder vid stängning. Avlägsna det faktiska hindret; kontrollera kuggstången och känsligheten. |
| E10 | Hinder vid öppning. Kontrollera körvägen och att kraftinställningarna är korrekta. |
| E11 | För många hinder efter varandra. Åtgärda mekaniken eller orsaken till att skyddet aktiveras. |
| E13 | Båda ändlägeskontakterna är öppna. Kontrollera FA/FC/F och de mekaniska ändlägesstoppen. |
| E14 | Fel i seriell kommunikation. Kontrollera RSE, CAT 5 och konfigurationen. |
| E15 | Inkompatibel sändare. Kontrollera AF, frekvensen och U4. |
| E17 | Kommunikationsfel i det trådlösa systemet. Kontrollera RIO, enheterna och störningar. |
| E18 | Det trådlösa systemet är inte konfigurerat. Kontrollera RIO och relevanta inställningar F65–F68. |
Om grinden inte rör sig kontrollerar du strömförsörjningen, att drivenheten är upplåst, STOP och aktiva säkerhetsingångar, en knapp som hålls intryckt samt batteriet i fjärrkontrollen. Om grinden öppnas men inte stängs kontrollerar du fotocellerna och deras NC-kontakt. Kringgå inte ett skyddsfel med en permanent bygel.
Säkringar för ZN7 vid 230 V
| Krets | Snabb säkring |
|---|---|
| Nät LINE | 1,6 A-F |
| Tillbehör | 2 A-F |
Kontrollera säkringarna när nätspänningen och batterierna är frånkopplade. Byt endast till samma värde och typ; åtgärda först orsaken till kortslutningen eller överbelastningen.
Underhåll och service
Kontrollera regelbundet att körvägen och kuggstången är rena, att grinden löper lätt för hand, att drivenheten sitter fast, att ändlägesstoppen fungerar, samt kablar, frikoppling och alla skyddsanordningar. Koppla bort nätspänningen och batteribackupen före rengöring och servicearbeten. Stoppa driften vid skador, ovanliga ljud eller vibrationer och åtgärda orsaken.
Ställ in moment A6 och känslighet F34/F35 efter den faktiska mekaniken; dölj inte motstånd eller fel genom att öka momentet. Kontrollera hela rörelsen, krafterna och skydden efter justering eller service. Anteckna H1, antal manövrer A5 och utförda reparationer i serviceprotokollet. Överlämna instruktionerna för hela anläggningen till användaren och visa hur man frikopplar grinden manuellt. Lämna elektronik och batterier till avsedd insamling när de tas ur bruk.
Tekniska egenskaper för CAME BXV08AGS
| Parameter | Värde |
|---|---|
| Maximal grindvikt | 800 kg |
| Maximal grindlängd | 20 m |
| Nätspänning till drivenheten | 230 V AC, 50/60 Hz |
| Motorströmförsörjning | 24 V DC |
| Effekt | 400 W |
| Tryckkraft | 800 N |
| Maximal öppningshastighet | 11 m/min |
| Maximal ström – enligt tillverkarens tekniska tabell | 16 A |
| Kapslingsklass | IP44 |
| Drifttemperatur | −20 till +55 °C |
| Drift | Intensiv drift; det finns inget fast antal cykler per timme. |
| Drifttid | 180 s |
| Effektförbrukning i standbyläge | 5,5 W |
| Skyddsklass | I |
| Kuggstång / gränslägesbrytare | Modul 4 / mekaniska |
| Kåpans färg | Grå RAL 7024 |
| Styrning i den här manualen | ZN7, display och ESC/pilar/ENTER |
| Inställning A1 | 3–800 kg |
| Mått på huset (bredd × djup × höjd) | 290 × 212 × 363 mm |
| Förankringsplatta | 300 × 170 mm; centrumavstånd enligt ritning |
