Drivpaket för skjutgrind upp till 800 kg CAME BX708, 801MS-0030 (D)
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
7 860,87 kr inkl. moms
| Vikt |
|---|
| 16 kg |
Produktbeskrivning Drivpaket för skjutgrind upp till 800 kg CAME BX708, 801MS-0030 (D)
Drivsystem CAME BX708AGS är avsett för skjutgrindar med en vikt på upp till 800 kg och en grindbladslängd på upp till 14 m. Den har en elektromekanisk stoppbrytare. Drivsystemet är intesjälvhämmande. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
CAME BX708AGS och styrenheten ZBX7N
Satsen innehåller en motor för skjutgrindar upp till 800 kg med mekaniska ändlägesbrytare. Motorn och matningen är 230 V AC; tillbehören strömförsörjs via ett separat uttag på 24 V AC. Den inbyggda enkodern gör det möjligt att lära in körsträckan, upptäcka hinder och ställa in inbromsning.
Kontrollera exakt motormodell, märkningen ZBX7N på kretskortet och firmwareversionen i H1 innan du ändrar inställningar. Listan nedan gäller en äldre version av styrenheten med alternativen F8 0 = delöppning / 1 = öppning. Att F8 stämmer överens bekräftar inte att hela versionen är densamma. Kretskort med samma namn och samma F8-alternativ kan ändå ha olika minnesfunktioner eller tekniska data. Jämför inställningarna och tillvägagångssättet med manualen som medföljde det aktuella kretskortet innan du ändrar något. Om F8 har alternativen 1/2 ska du inte använda siffrorna och fabriksinställningarna nedan. Förväxla inte motorer med nätanslutning på 230 V med modeller på 24 V.
Montering, nätanslutning, inställning av kraft och säkerhetstester ska utföras av en kvalificerad tekniker. Koppla bort strömmen innan du hanterar plintar eller instickskort. Motorn får inte ersätta saknade mekaniska ändstopp eller kompensera för en defekt grindmekanik.

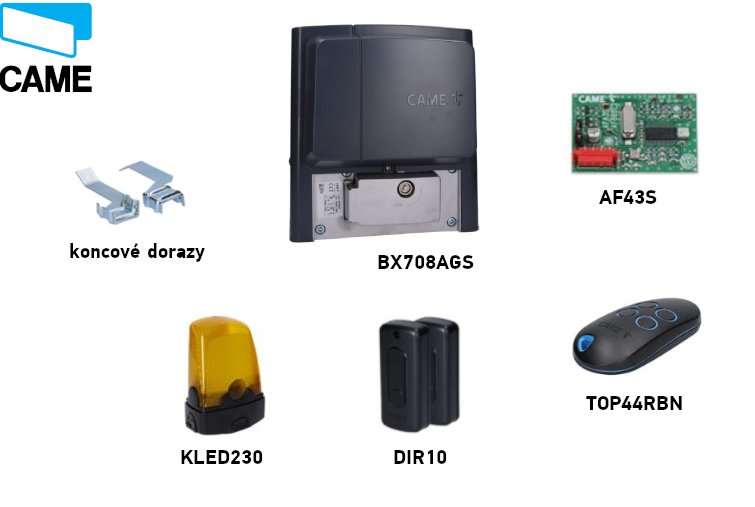

Det här ingår i satsen
BX708AGS-motor med inbyggt ZBX7N-kretskort, ändstopp för brytning, radiokort AF43S, fjärrkontroll TOP44RBN, ett par fotoceller DIR10 och en varningslampa KLED230. Kuggstången väljs utifrån grinden; den ingår inte i utrustningen för den här satsen.
CAME BX708-sats
| Egenskap | CAME BX708AGS |
|---|---|
| Sats |  BX708 – upp till 800 kg |
| Grindbladets vikt | max. 800 kg |
| Grindbladets längd | max. 14 m |
| Motor och kretskort | 230 V AC / ZBX7N |
| Ändlägesbrytare | mekaniska |
| Utrustning | AF43S, TOP44RBN, DIR10, KLED230 |
BX708:s högre viktgräns innebär inte att den maximala grindbladslängden ökar. Välj utifrån faktisk vikt, längd, rörelsemotstånd och antal cykler; vikten ensam räcker inte.
Tillbehör – vad, varför och typ
| Vad | Varför | Typ |
|---|---|---|
| Fotoceller | Skyddar passagen när grinden stängs. |
|
| Fjärrkontroll | Kommando för hel eller delvis körsträcka. |
|
| Radiokort | Tar emot fjärrkontrollens signal. |
|
| Varningslampa | Varnar när grinden är i rörelse. |
|
| Kuggstång | Överför rörelsen till grindbladet. |
|
| Tryckknapp / nyckelbrytare | Lokal styrning eller delöppning. |
|
| Säkerhetslist | Skydd mot klämning på riskområden. |
|
| Seriellt gränssnitt | Anslutning av två grindmotorer eller CRP-kommunikation. |
|
Val av grindmotor och belastning
Grindbladets maximala vikt är 800 kg, maximal längd 14 m. När grinden frikopplats ska den löpa lätt längs hela sträckan och ha mekaniska ändstopp i båda riktningarna. Vid stötar, kärvning eller ökat motstånd ska du först åtgärda styrningen och mekaniken.
17 cykler per timme och 6 cykler i följd gäller en referenslängd för grindbladet på 4 m, en temperatur på 20 °C och en korrekt monterad grind utan extra friktion. Det här är inte värden som gäller för alla längder upp till 14 m. Vid längre grindblad och högre temperatur minskar det tillåtna antalet cykler enligt originaldiagrammen.
Förläng inte diagrammen genom att uppskatta värden efter den sista visade punkten. Antalet cykler per timme är en driftsgräns, inte en garanti för livslängden.
Montering av drivenheten och kabeldragning
- Kontrollera grindbladets stabilitet, rullarna, skenan eller styrningen, att det rör sig lätt och att de mekaniska stoppen sitter stadigt. Säkra riskområden vid kuggstången och kugghjulet.
- Välj ett stadigt underlag som är skyddat mot stötar och direkt vattenstänk. Förbered kabelrör; Ø 40 mm rekommenderas för drivenheten och Ø 25 mm för tillbehör.
- Formen för fundamentet ska vara större än fästplattan och sticka upp 50 mm över marknivån. Komplettera med stålarmering. Fäst M12-bultarna i plattan och dra kabelrören genom dess hål.
- Vid befintlig kuggstång ska det ursprungliga måttet 84 / 105 mm följas. Rikta in plattan och gjut fast den; vänta minst 24 timmar tills betongen har härdat.
- Låt kablarna sticka ut cirka 600 mm. Ta av kåporna, placera drivenheten på plattan och höj den 5–10 mm med de justerbara fötterna före den första inriktningen, så att det finns justermån kvar.
Rekommenderade minsta kabelareor
| Kabeldragning | Mindre än 20 m | Över 20 och mindre än 30 m |
|---|---|---|
| Matning 230 V AC, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Signallampa | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Styrkontakt | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocell TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocell RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
För utomhusdragning av nätspänning används H05RN-F, för inomhusdragning H05VV-F; för lågspänningsdragning upp till 48 V används, där det är lämpligt, FROR 20-22 II. Antenn: RG58, rekommenderad längd högst 5 m. Seriekoppling: UTP CAT5, högst 1 000 m. Vid andra avstånd, flera förbrukare eller provdragning ska nödvändiga ledare och kabelarea dimensioneras efter den faktiska förbrukningen och kopplingen.
Dra kablarna genom separata genomföringar; de får inte komma i kontakt med motorn eller transformatorn. Nätmatningen måste ha lämplig tvåpolig frånskiljning och skyddsledaren PE.
Kuggstång, spel och ändlägen
- Frikoppla drivenheten. Fäst kuggstången med modul 4 på grinden längs hela dess rörelsebana. När delarna skarvas ska kuggarna riktas in med en extra bit kuggstång under skarven.
- För grinden manuellt längs hela rörelsebanan. Justera höjden med fötterna och sidoläget med fästhålen; lämna ett spel mellan kuggstången och kugghjulet på 1–2 mm. Grindbladets vikt får inte vila på drivenheten.
- Dra åt drivenhetens fästen ordentligt när den är inriktad.
- Öppna grinden manuellt. Skjut den öppningsaktiverande ändstopparen på kuggstången tills mikrobrytarens fjäder aktiveras och fäst den.
- Ställ in den stängningsaktiverande ändstopparen på samma sätt. Lämna enligt måttritningen cirka 20 mm. Kontrollera båda riktningarna och koppla in drivenheten igen.
Manuell frikoppling vid strömavbrott
- Bryt strömmen och säkra grindbladet så att det inte kan röra sig av sig självt.
- Öppna låsskyddet, sätt i nyckeln och lås upp frikopplingsluckan.
- Fäll upp luckan och vrid frikopplingsreglaget i det öppna utrymmet enligt pilen på bilden. Därefter kan grinden skjutas för hand.
- För att återställa, vrid reglaget tillbaka enligt bilden för låst läge, stäng luckan, lås den med nyckeln och stäng låsskyddet.
- Kontrollera att drivenheten är låst innan strömmen återställs. En öppen lucka kan utlösa E8.
Orientering på ZBX7N-kretskortet och plintar
På bilden är kretskortet orienterat med plintraderna upptill och knapparna ESC / < / > / ENTER nere till höger. Displayen sitter längst ned; PWR anger att strömförsörjningen är aktiv. Siffrorna i ringarna anger delar av kretskortet, inte nummer på elektriska plintar.
| Position på bilden | Del av kretskortet |
|---|---|
| 1 / 2 / 3 | Nätmatning / motor / transformator. |
| 4 / 6 / 22 | Kretskortssäkring / tillbehörssäkring / nätsäkring. |
| 5 | Styr- och säkerhetsingångar. |
| 7 | RGP1: + / STB / −, energisparmodul; det är inte en batteriingång. |
| 8 / 10 / 11 | Givare / mekaniska ändlägesbrytare / antenn. |
| 9 / 13 / 15 | Plintar för knappsats / transponder; uttag för avkodare R700 eller R800. |
| 12 | AF-radiokort. |
| 14 / 17 | Seriella plintar A/B/GND / RSE-uttag. |
| 16 | RIO-CONN-uttag för RIOCN8WS. |
| 18 / 19 / 20 / 21 | Programmeringsknappar / Memory Roll / display / PWR-LED. |
Strömförsörjning, motor och givare
| Plintar | Anslutning och gränsvärde |
|---|---|
| L / N / PE | L = fas, N = neutralledare; 230 V AC, 50/60 Hz. Skyddsledaren PE ansluts till den markerade jordningspunkten. Det gäller inte +/−. |
| U / V / W | Fabriksmonterad motorledning och kondensator; motor 230 V AC. Ingen likspänningspolaritet används. Använd F54 för att välja riktning; ändra inte anslutningen på måfå. |
| + / E / D | Enkoder – fabriksanslutning: + = röd ledare, E = svart ledare, D = skärm, enligt originalbilden. Följ märkningarna och den ursprungliga kabeldragningen vid återanslutning; tilldela inte E eller D en annan funktion utifrån ledarens färg. Dessa plintar är inte avsedda för strömförsörjning av fotoceller; anslut ingen extern strömkälla här. |
| FC / FA / F | FC = stängningsgränslägesbrytare; FA = öppningsgränslägesbrytare; F = gemensam ledare. Förväxla inte fabriksanslutningen med strömförsörjningen till tillbehör. |
| 10 / 11 | 24 V AC, högst 20 W för tillbehör. Vid växelspänning finns ingen plus- eller minuspol. |
| TS | Testutgång för fotoceller; används med F5 och enligt ett specifikt testschema. Det är inte en ersättning för en permanent strömförsörjningsutgång. |
Tryckknappar, STOPP och säkerhetsingångar
| Ingång | Kontakt / användning |
|---|---|
| 1–2 | STOPP med potentialfri kontakt NC, aktivera F1. När kontakten bryts stoppas rörelsen och automatisk stängning förhindras; en ny manöver krävs för att fortsätta. |
| 2–7 | Potentialfri kontakt NO; manöver enligt F7. När F6 = ON är det en hålldonmanöver för stängning. |
| 2–3P | Potentialfri kontakt NO; partiell eller fullständig öppning enligt F8. När F6 = ON är det en hålldonmanöver för öppning. |
| 2–CX / 2–CY | Säkerhetskontakt NC, reaktion enligt F2/F3. Kontakten är opolariserad; anslut ingen extern spänning till den. |
| A / B – knappsats | Kodväljare med R800-dekoder; välj F14 = 1. |
| S1 / GND | Transponder eller läsare med R700; välj F14 = 0. På originalbilden är den röda ledaren ansluten till S1 och den svarta till GND. |
| Antenn | RG58: mittledaren till antennens signalingång, skärmen till plinten med skärmsymbolen. |
NO betyder öppen i viloläge, NC sluten i viloläge och kontaktens gemensamma plint är COM/C. Anslut inte 230 V nätspänning till ingångarna 2–7 eller 2–3P för en vanlig manöver. Inaktivera en oanvänd STOPP-ingång via F1 och oanvända CX/CY-ingångar via F2/F3. Koppla inte bort ansluten säkerhetsutrustning som en lösning på ett fel.
Varningsljus och statusindikering
| Utgång | Spänning / effekt / läge |
|---|---|
| W–E1 | KLED230: 230 V AC, utgångsgräns 25 W, F18 = OFF. För cykelbelysning 230 V AC, högst 60 W, F18 = 1 och F19 aktiverad. AC utan +/−; anslut inte ett 24 V-varningsljus här. |
| 11–FA | Indikering av öppen grind: 24 V AC, högst 3 W, utan +/−. |
| 11–FC | Indikering av stängd grind: 24 V AC, högst 3 W, utan +/−. |
CAME DIR10-fotoceller
DIR10 är en synkroniserad sändare TX och mottagare RX med 10 m räckvidd. Ställ in fotocellerna på 24 V; matningen är 24 V AC. Paret har en strömförbrukning på 60 mA vid 24 V AC. I originalschemat är plint RX 10 och TX TX märkta + och plintarna 2 märkta −; vid matning från kretskortet är det AC utan likströmspolaritet. Följ den specifika anslutningen för synkronisering av TX, inte bara paret matningsledare.
| DIR10-plint | Standardanslutning | Anslutning med test |
|---|---|---|
| RX 10 (märkning +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (märkning −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (märkning +) | Anslut TX mellan RX och sändaren | Samma anslutning |
| TX 2 (märkning −) | ZBX7N 2 | ZBX7N TS |
| RX C – gemensam kontakt | ZBX7N 2 | ZBX7N 11 |
| RX NC – säkerhetskontakt | ZBX7N CX, eventuellt CY | ZBX7N CX, eventuellt CY |
| Funktioner | F2 = C1 (för CX), F5 = OFF | F2 = C1 (för CX), F5 = 1 |
| För ingång CY | F3 = vald reaktion | F3 = vald reaktion; F5 = 2, eller 4 vid test av både CX och CY |
Vid C1 utlöser ett kontaktavbrott under stängning öppning. C2 utlöser stängning vid öppning; C3 stoppar rörelsen och följs av automatisk stängning; funktionen är bara tillgänglig med F19 aktiv. C4 stoppar rörelsen, som återupptas när hindret har avlägsnats. Välj reaktion efter vilket område som skyddas. Kontrollera funktionen efter anslutningen genom att bryta ljusstrålen under motsvarande rörelse.
Test är inte bara ett menyalternativ. Anslut först ledningarna enligt testschemat och aktivera sedan F5. Om testet misslyckas utför styrkortet inte manövern och visar E4. DELTA har andra plintar; använd inte denna DIR10-plintlista för den.
Säkerhetskanter
Anslut DFWN-kanten med potentialfri NC-kontakt mellan 2 och CX/CY och välj C7 eller C8. Vid DFI-gränssnittet ska du använda den separata strömförsörjningen och kontakterna som anges nedan; själva kanten med NC-kontakt strömförsörjs inte på detta sätt. Valen r7/r8 är avsedda för motsvarande resistiva kant på 8,2 kΩ, inte för en godtycklig kontakt. Den specifika typen, placeringen och den resulterande kraften måste verifieras genom ett säkerhetstest.
| Ursprunglig DFI-plint | ZBX7N / säkerhetskant |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Strömförsörjningen i det här schemat är 24 V AC, utan likspänningspolaritet +/−; plint 12V lämnas oansluten. Den gemensamma utgångsgränsen för tillbehör på 10–11 är 20 W. |
| Plintparet med kontaktsymbol | På originalbilden, omedelbart till höger om 0V: vänster → ZBX7N 2, höger → CX eller CY. Den potentialfria säkerhetskontakten har ingen polaritet; ställ in reaktionen via F2/F3. |
| C / NO / NC | Anslut DFI-plintarna med motsvarande beteckning till plintarna C / NO / NC på DFWN-kanten enligt bilden. Förväxla dem inte med det separata paret utgångskontakter till kretskortet. |
Första uppstart
- Kontrollera mekaniska stopp, gränslägesbrytare, att drivenheten är korrekt låst, kabelskydd och säkerhetsanslutningar.
- Slå på strömmen och kontrollera PWR-lampan och displayens funktion. Kontrollera i A1 2 = BX708AGS.
- Ställ in F54 efter den faktiska rörelseriktningen och F1 efter ansluten STOPP-knapp. Konfigurera CX/CY och eventuellt test F5. Låt F11 = ON vara inställt under inlärningen.
- Utför A3 – inlärning av rörelsebanan.
- Konfigurera endast nödvändiga driftsfunktioner, lägg till fjärrkontroller och testa hela rörelsebanan, delöppning, STOPP, fotoceller, kanter och varningsljus.
Den första normala manövern efter att strömmen slagits på är öppning. Vänta i detta skede tills grinden är helt öppen; stängning är inte tillgänglig. A3-kalibreringen har en egen sekvens som anges nedan. Vid ovanligt ljud, vibrationer eller felaktig riktning ska du omedelbart trycka på ESC/STOPP och åtgärda orsaken.
A3 – automatisk inlärning av rörelsebanan
Förutsättningar: F11 = ON, rätt A1 och F54, inställda gränslägesbrytare, båda fasta mekaniska stoppen och grindbladet ungefär mitt på rörelsebanan. Lås drivenheten igen efter att den flyttats manuellt. Se till att hela rörelsebanan är fri.
Säkerhetsanordningarna är urkopplade under kalibreringen. Teknikern måste övervaka hela rörelsen på plats och hindra personer från att gå in i grindområdet.
- Håll ENTER intryckt i minst 1 s, välj A3 med piltangenterna och bekräfta med ENTER.
- Välj ON och bekräfta med ENTER.
- Grinden stängs till ändläget; displayen visar CL1.
- Därefter öppnas den till ändläget; displayen visar OP1. Gå inte in i rörelsebanan.
- När förloppet är klart kontrollerar du en fullständig cykel, stopp och vald reaktion för varje säkerhetsanordning. Vid E1 eller E2 ska du åtgärda orsaken enligt diagnostiken och upprepa kalibreringen först när problemet har åtgärdats.
Programmering med displayen
Gör inställningarna när drivenheten står stilla. Håll ENTER intryckt i minst 1 sekund, välj en funktion med piltangenterna </> och tryck på ENTER för att öppna dess värde. Ändra värdet med piltangenterna och tryck på ENTER för att bekräfta och spara. ESC avbryter en obekräftad ändring och lämnar menyn; menyn stängs också efter 10 sekunders inaktivitet. Räkna inte en obekräftad ändring som sparad.
Utanför menyn används piltangenterna för rörelse vid test och ESC för att stoppa. Följ programmeringsvärden och bekräftelser på displayen. PWR-lampan visar att strömförsörjning finns.
F-funktioner – fullständiga inställningar
Fetstil visar fabriksinställningarna för den angivna ZBX7N-versionen. Om en funktion är tillgänglig beror på vilket kort som är anslutet, om kodaren är aktiverad och på relaterade funktioner. Anteckna den ursprungliga inställningen innan du ändrar den. Ställ inte in känsligheten F34/F35 eller startmomentet efter den maximala vikten; efter en justering måste du kontrollera krafterna och skyddsfunktionen.
Användare och system U / A / H
Lagring av fjärrkontroller
ZBX7N med radiokort AF43S 433,92 MHz hanterar högst 250 användare. TOP44RBN använder Rolling Code på 433,92 MHz. Motsvarande kodning måste vara aktiverad i menyn U4; utgå inte från att en godtycklig fjärrkontroll på samma frekvens är kompatibel.
Sätt i eller ta ut AF-kortet endast när strömmen är frånkopplad. Vid U4 = 1 är alla koder som stöds tillåtna; U4 = 2 begränsar mottagningen till Rolling Code. Räkna med att radiominnet raderas när du bekräftar valet av U4: i denna äldre version raderas lagrade fjärrkontroller automatiskt när kodningen väljs. Anteckna användarna först och förbered för att lagra dem igen; att F8 stämmer bekräftar inte i sig hur U4 fungerar.
- Välj U1 i menyn och tryck på ENTER.
- Välj kommando: 1 = öppna/stäng; 2 = öppna–STOP–stäng–STOP; 3 = öppna endast; 4 = partiell öppning.
- Bekräfta med ENTER. Ett ledigt användarnummer 1–250 blinkar på displayen i några sekunder.
- Skicka koden genom att trycka på önskad knapp på fjärrkontrollen medan numret blinkar. Anteckna den lagrade platsen; kontrollera kommandot när du har lämnat menyn.
- Upprepa U1 för nästa funktion eller användare. Om felet E15 visas, kontrollera kortet, frekvensen och kodningen.
Radera en eller alla användare
En användare: U2 → ENTER → välj ett lagrat nummer med piltangenterna → ENTER. Text CLr bekräftar raderingen. Alla användare: U3 → ENTER → PÅ → ENTER. U3 är varken parameteråterställning A4 eller kalibrering A3.
Återställning av parametrar och överföring av minne
A4 – Fabriksinställda parametrar
Anteckna A1, F54, inställningarna för säkerhetsingångarna, automatisk stängning och åtkomstuppgifter innan återställningen. Välj A4, bekräfta med ENTER, välj PÅ och bekräfta återigen med ENTER. Kontrollera sedan alla nödvändiga parametrar, kalibreringsstatus och säkerhetsfunktioner. Utgå inte från att A4 bekräftar radering av alla radiobaserade användare; använd U3 för att radera dem.
F50 / F51 – Memory Roll
- Koppla från strömmen och sätt in Memory Roll i det markerade uttaget.
- När strömmen har slagits på väljer du F50 = ON och bekräftar med ENTER; användarna och konfigurationen sparas.
- Koppla från strömmen igen innan du tar ut kortet och sätter in det i en annan kompatibel styrenhet.
- Välj F51 = ON på målenheten och bekräfta med ENTER. Kontrollera att de överförda inställningarna stämmer med den aktuella drivenheten och installationen.
- Efter överföringen rekommenderas att kortet tas ut, alltid när strömmen är frånkopplad.
Två drivenheter MASTER / SLAVE
Sätt in RSE i båda korten sätt in RSE utan ström och anslut A–A, B–B och GND–GND med UTP CAT5. Anslut kommandon och säkerhetsanordningar till MASTER. Ställ in F49 = 1, rätt F54 och F52 = ON på MASTER och bekräfta överföringen; starta därefter A3. Spara användare på MASTER. Programmeringsknapparna på SLAVE är inaktiverade i sammankopplat läge.
Ett vanligt öppna/stäng-kommando eller enbart öppna-kommandot styr båda grindbladen; kommandot för delöppning öppnar endast MASTER. Sammankoppling av två drivenheter ökar inte viktgränsen för ett enskilt grindblad. För separat CRP-kommunikation används motsvarande F49/F56/F63, inte MASTER/SLAVE-läget.
Trådlösa säkerhetsanordningar RIO
RIOCN8WS ansluts till RIO-CONN utan ström. Ställ in RIOED8WS säkerhetslister och RIOPH8WS fotoceller via respektive F65–F68 och enligt deras egna kopplingsscheman; RIOLX8WS används för trådlös signalering. Utan konfigurering kan kortet visa E18, och vid fel eller störningar i anslutningen E17. Förväxla inte RIO-CONN med AF-uttaget för fjärrkontroller.
Felsökning och åtgärder
| Display | Betydelse | Kontroll / åtgärd |
|---|---|---|
| E1 | Kalibreringsfel. | Kontrollera mekaniska stopp, ändlägesbrytare, fri gång, A1 och F54; upprepa sedan A3. |
| E2 | Kalibrering / inställning av pulsgivaren. | Kontrollera först om inlärningen A3, har slutförts utan fel och kontrollera F11. E2 är inte samma sak som E3 – fel på pulsgivaren. Om meddelandet kvarstår efter korrekt inlärning, kontrollera pulsgivarens fabriksmonterade kabeldragning och kontakta service. |
| E3 | Fel på pulsgivaren. | Kontrollera kontakten och ledningarna +/E/D när strömmen är frånkopplad; låt service åtgärda eventuella skador. Koppla inte bort skyddet som ersättning för reparation. |
| E4 | Fel vid säkerhetstest. | Jämför den faktiska TS-anslutningen, strömförsörjningen och fotocellernas kontakt med F5 och F2/F3. |
| E7 | Otillräcklig gångtid. | Kontrollera motståndet längs hela rörelsebanan, ändlägena och kalibreringen. Öka inte kraften på en grind som kärvar. |
| E8 | Frikopplingsluckan är öppen. | Spärra mekanismen och stäng luckan; kontrollera avkänningen. |
| E9 | Hinder vid stängning. | Ta bort hindret; kontrollera manuellt styrningen/kuggstången och därefter F34/F35. |
| E10 | Hinder vid öppning. | Ta bort hindret från öppningsbanan, kontrollera styrningen och ändlägesbrytaren; justera sedan känsligheten. |
| E11 | Maximalt antal upptäckta hinder har uppnåtts. | Kontrollera om det finns återkommande motstånd eller hinder längs hela rörelsebanan och kontrollera pulsgivaren; gör ett funktionstest efter åtgärd. |
| E15 | Inkompatibel fjärrkontroll. | Kontrollera AF-kortet, frekvensen och U4; försök inte åtgärda felet genom att återställa hela kortet. |
| E17 | Fel i det trådlösa systemet. | Kontrollera RIO-gränssnittet, enheterna och eventuella störningar. Systemet kan blockera rörelsen. |
| E18 | Konfigurering av det trådlösa systemet saknas. | Kontrollera RIOCN8WS och konfigurera relevanta F65–F68 samt enheterna. |
När grinden inte rör sig eller inte stängs
Rör sig inte i någon riktning: Kontrollera strömförsörjningen, att drivenheten är upplåst, luckan, statusen för STOP och säkerhetskontakterna, fjärrkontrollens batteri samt om ett kommando har fastnat. Öppnas men stängs inte: Kontrollera fotocellernas stråle, inriktningen, NC-kontakten och CX/CY-konfigurationen; bygla inte permanent förbi ett anslutet skydd.
Säkringar för ZBX7N, 230 V
| Säkring | Värde / typ |
|---|---|
| LINE – nät | 5 A-F, snabb |
| BOARD – kretskort | 630 mA-F, snabb |
| ACCESSORIES – tillbehör | 1 A-F, snabb |
Koppla från strömförsörjningen innan du kontrollerar säkringarna. Använd samma värde och snabb typ; en säkring med högre märkström eller upprepade byten utan att kortslutningen åtgärdas är ingen reparation.
Underhåll och kraftinställning
Kontrollera regelbundet att rörelsebanan och kuggstången är rena, att grinden löper fritt, att fästen och ändlägesbrytare är säkra, att kablarna är oskadade, att frikopplingen fungerar och att varje skydd fungerar. Koppla från strömmen före rengöring eller ingrepp. Smörj endast de mekaniska delar som kräver det; styrningen får inte ge upphov till extra friktion.
Motorns vridmoment ställs in med transformatorns svarta Faston-anslutning i lägena 1 till 4: 1 är min, 4 max. Anslutningen får endast flyttas av en tekniker när strömmen är frånkopplad, enligt originalbilden. Pulsgivarens känslighet ställs in separat via F34/F35; högre vridmoment eller lägre känslighet ersätter inte korrekt placering av säkerhetslisterna och ett kraftprov.
Serviceloggen ska innehålla datum, antal manövrer A5, version H1, utförda reparationer och resultatet av skyddens funktionstest. Sätt tillbaka kåporna efter avslutat arbete så att kablarna inte kläms.
Tekniska data för BX708AGS
Uppgifterna gäller den angivna versionen av drivenheten och styrningen. Kontrollera före montering att strömförsörjning, motormärkning och värden överensstämmer med motorns märkskylt.
| Parameter | Värde |
|---|---|
| Grindbladets maxvikt | 800 kg |
| Grindbladets maxlängd | 14 m |
| Nätspänning | 230 V AC, 50/60 Hz |
| Motorspänning | 230 V AC |
| Effekt | 530 W |
| Tryckkraft | 800 N |
| Förflyttningshastighet | 10 m/min |
| Kapslingsklass | IP44 |
| Drifttemperatur | −20 till +55 °C |
| Cykler per timme | 17 med en referensgrind på 4 m / 20 °C |
| Cykler i följd | 6 med en referensgrind på 4 m / 20 °C |
| Kondensator | 20 µF |
| Effektförbrukning i standbyläge | 2,4 W |
| Effektförbrukning med Green Power-modul | 0,5 W; modulen är inte en vanlig batteribackup |
| Motorns termiska skydd | 150 °C |
| Elektrisk skyddsklass | I |
| Drivningens vikt | 15 kg |
| Kuggdrev | Modul 4 |
| Gränslägesbrytare | mekaniska |
| Styrning | ZBX7N med display och enkoder |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
