Drivpaket för skjutgrind upp till 600 kg CAME BXV06AGS, 801MS-0180 (D)
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
8 146,32 kr inkl. moms
| Vikt |
|---|
| 12 kg |
Produktbeskrivning Drivpaket för skjutgrind upp till 600 kg CAME BXV06AGS, 801MS-0180 (D)
CAME BXV06AGS-drivenhet är avsedd för skjutgrindar med en vikt på upp till 600 kg och en grindbladslängd på upp till 18 m. Den har en elektromekanisk stoppbrytare. Drivningen är intereversibel. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
CAME BXV06AGS med styrkort ZN7 är en drivning för skjutgrind med 24 V DC-motor och mekaniska ändlägesbrytare. Nätanslutningen är 230 V AC. Den är avsedd för en grindflygel på upp till 600 kg och 18 m längd. Bedöm grindens vikt, längd och motstånd tillsammans; högre effekt ersätter inte en lätt manuell gång.
Installation, nätanslutning och idrifttagning ska utföras av en behörig tekniker. Koppla bort nätströmmen och eventuella batterier före ingrepp. Fotoceller och pulsgivare ersätter inte fasta ändstopp, skydd av riskområden eller kontroll av krafterna på den färdigmonterade grinden.
Kontrollera drivningens märkplåt, ZN7-kortet, version H1 och dess meny före installationen. Tekniska data och kopplingsanvisningar nedan gäller den beskrivna versionen. Följande inställningar gäller versionen med F28 = 60–100 %, F8 = 1/2 och U3 = 0/1. Om kortet har andra värden eller anslutningar ska du använda manualen för just den versionen; dessa tre poster fastställer inte hela den inbyggda programvaran.

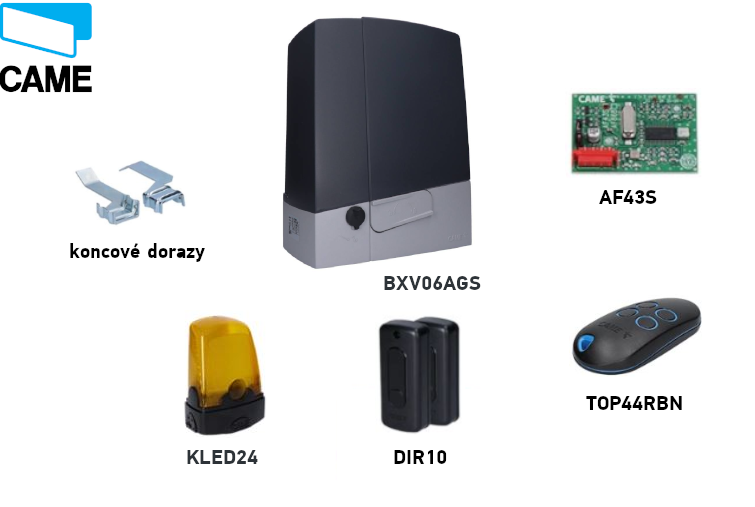

CAME BXV06AGS-sats
Båda satserna innehåller en drivning, styrenhet, fotoceller, radiomottagare och signallampa. Kontrollera märkningen på de tillbehör som faktiskt levererats innan du ansluter dem. Välj övriga komponenter, särskilt kuggstång och lokal manövrering, utifrån den aktuella grinden.
| Egenskap | CAME BXV06AGS |
|---|---|
| Sats |  CAME BXV06AGS, 801MS-0180 (D) |
| Maximal vikt för grindflygeln | 600 kg |
| Maximal längd för grindflygeln | 18 m |
| Nät / motor | 230 V AC / 24 V DC |
| Effekt / kraft | 270 W / 600 N |
| Maximal hastighet | 12 m/min |
| Val av motor A1 | 2–600 kg |
| Styrning i den här manualen | ZN7, display och meny |
Uppgiften 18 eller 20 m anger grindflygelns maximala längd, inte automatiskt den fria passagebredden. Valet A1 ändrar inte den fysiska drivningens kapacitet.
Tillbehör och kopplingsexempel
Följande exempel gäller specifikt angivna enheter. För andra typer använder du deras egna plintar och parametrar; samma funktion eller frekvens bekräftar inte i sig kompatibilitet.
| Komponent | Verifierat exempel/användning |
|---|---|
| Fotoceller | CAME DIR10, 12/24 V AC/DC, räckvidd 10 m; anslutning och TS-test. |
| Signallampa | CAME KLED24, 24 V AC/DC, 2 W; utgång 10–E. |
| Radiomottagare | CAME AF43S, instickskort AF, 433,92 MHz; kontrollera kodningen tillsammans med U4. |
| Fjärrkontroll | CAME TOP-432EE, fast kod 433,92 MHz; exempel för motsvarande mottagare. |
| Kuggstång | Kuggstänger, modul 4; spel och fastsättning. |
| Lokal manövrering | Brytare, tryckknappar och läsare; NO-kommandon och NC-säkerhetskontakter enligt plintförteckningen. |
Montering av drivningen
När drivningen är frikopplad ska grinden löpa lätt längs hela sträckan, utan lutning, skadade hjul eller risk för att den hoppar ur styrningen. Kontrollera att det finns fasta mekaniska ändstopp i både öppet och stängt läge, att underlaget är stabilt och att områden där grindflygeln kan klämma någon är skyddade. Vatten får inte samlas vid drivningen och den får inte utsättas för en direkt vattenstråle. Om skjutgrindens grindflygel har en inbyggd gångdörr får motordrift endast vara möjlig när den är säkert stängd och spärrad.

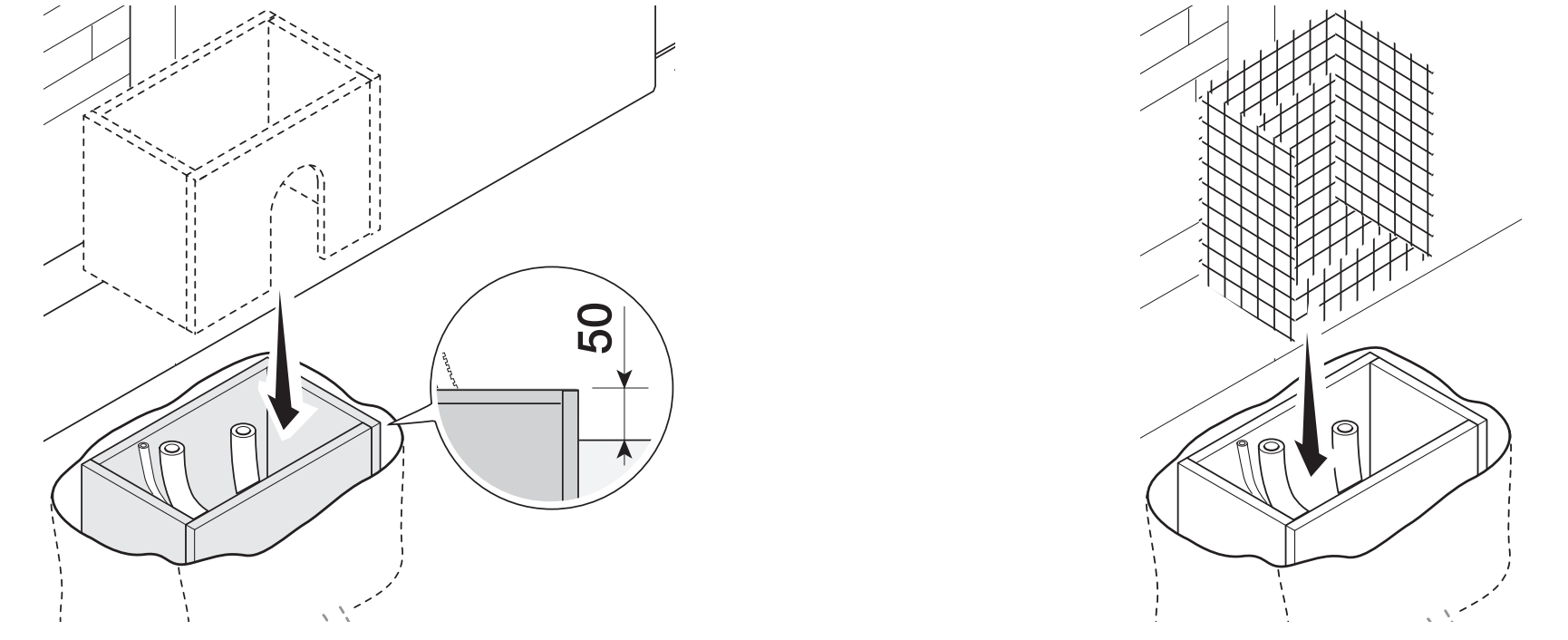

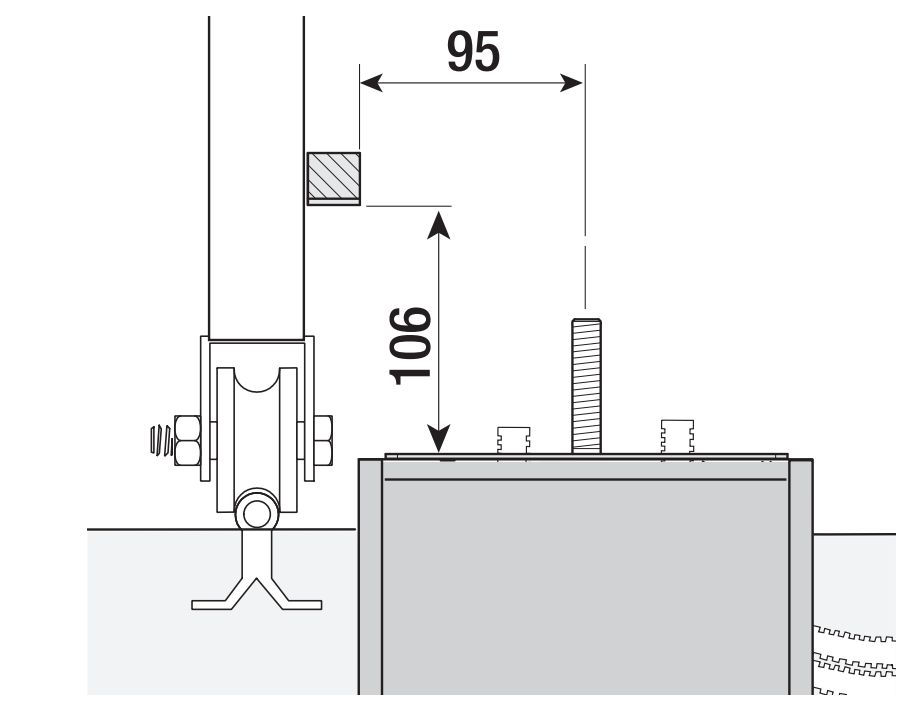

Fundament och förankringsplatta

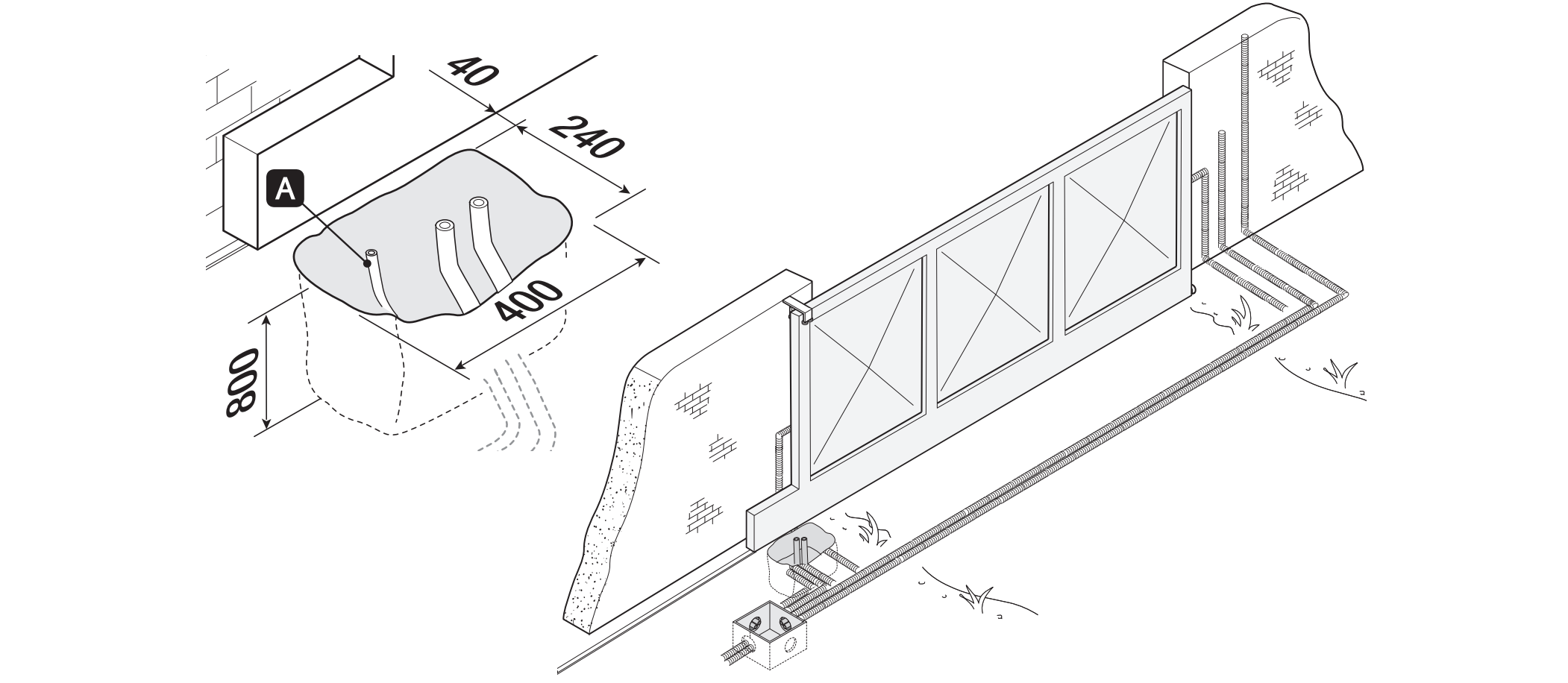

Monteringsexemplet har ett schakt på 400 × 240 mm och ett djup på 800 mm. Anpassa fundamentets mått efter markförhållandena och den aktuella grinden. Formen ska sticka upp 50 mm över marknivån; använd armering och M12-förankringar. För matningen till drivningen rekommenderas ett skyddsrör på Ø 40 mm, för tillbehör Ø 25 mm och för eventuell vajer till frikopplingen Ø 20 mm.

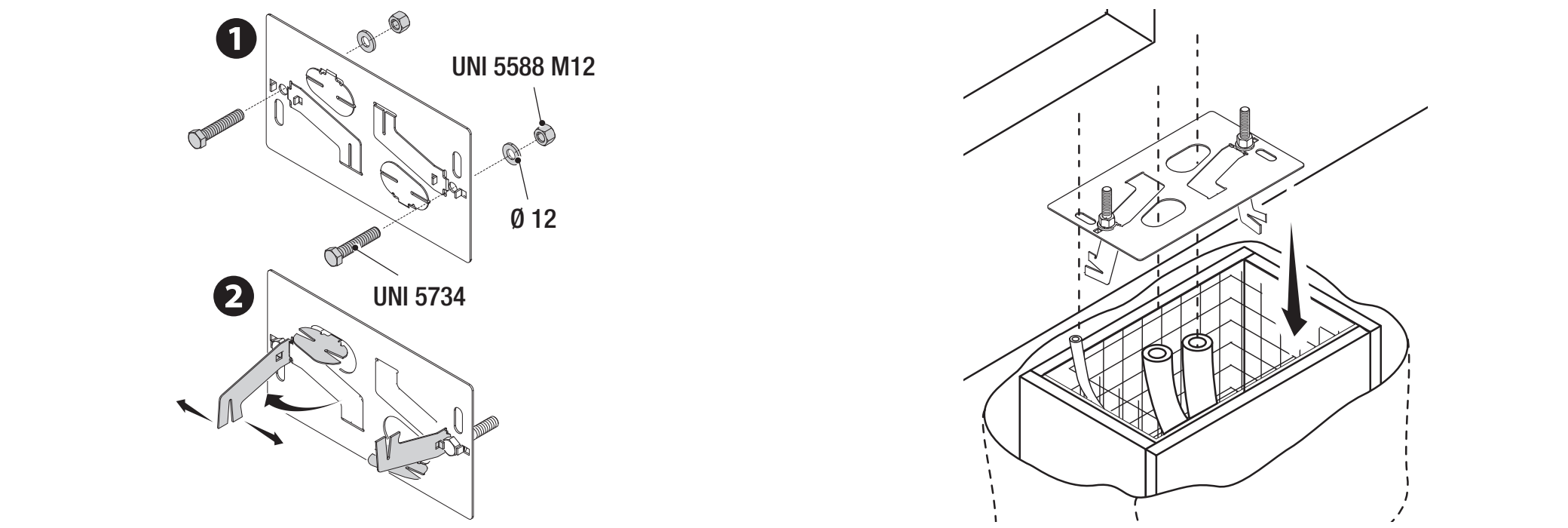

Placera förankringsplattan vågrätt, dra kablarna genom dess hål och låt förankringarnas gängade delar sticka upp ovanför ytan. Låt betongen härda i minst 24 timmar. Bestäm plattans läge i förhållande till kuggstången enligt bilden: det horisontella avståndet 95 mm och höjden 106 mm avser de markerade ytorna i genomskärningen. Förväxla inte dessa mått med fundamentets mått.

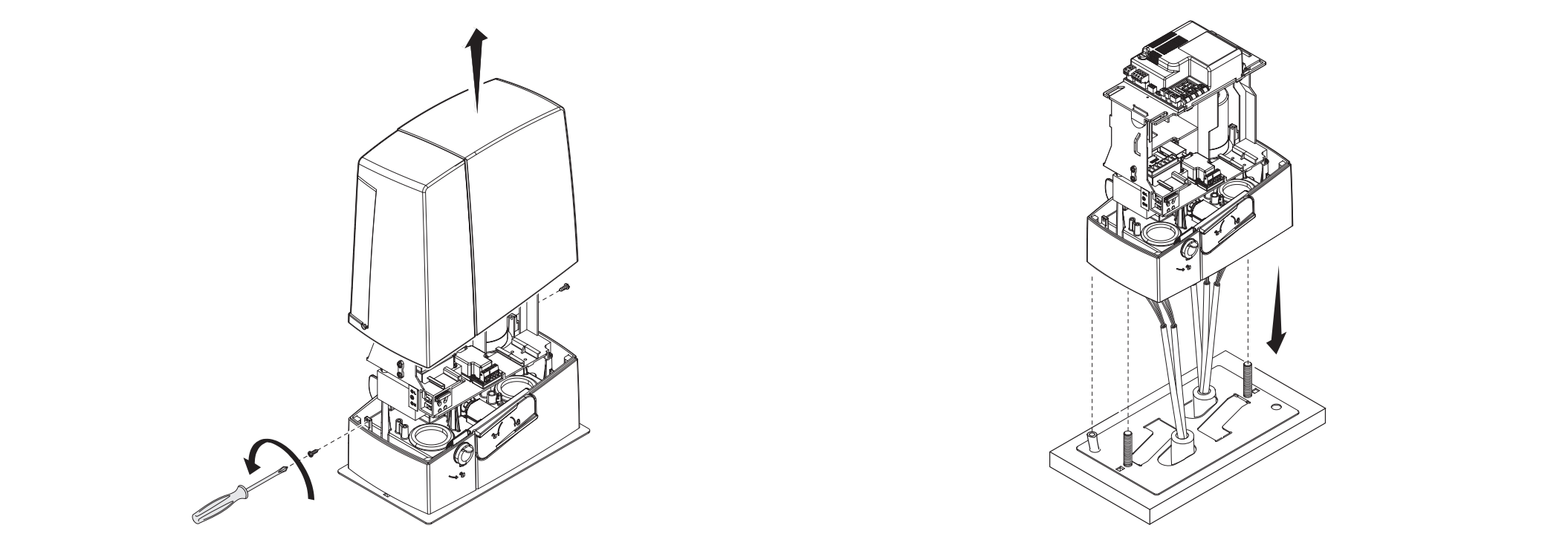

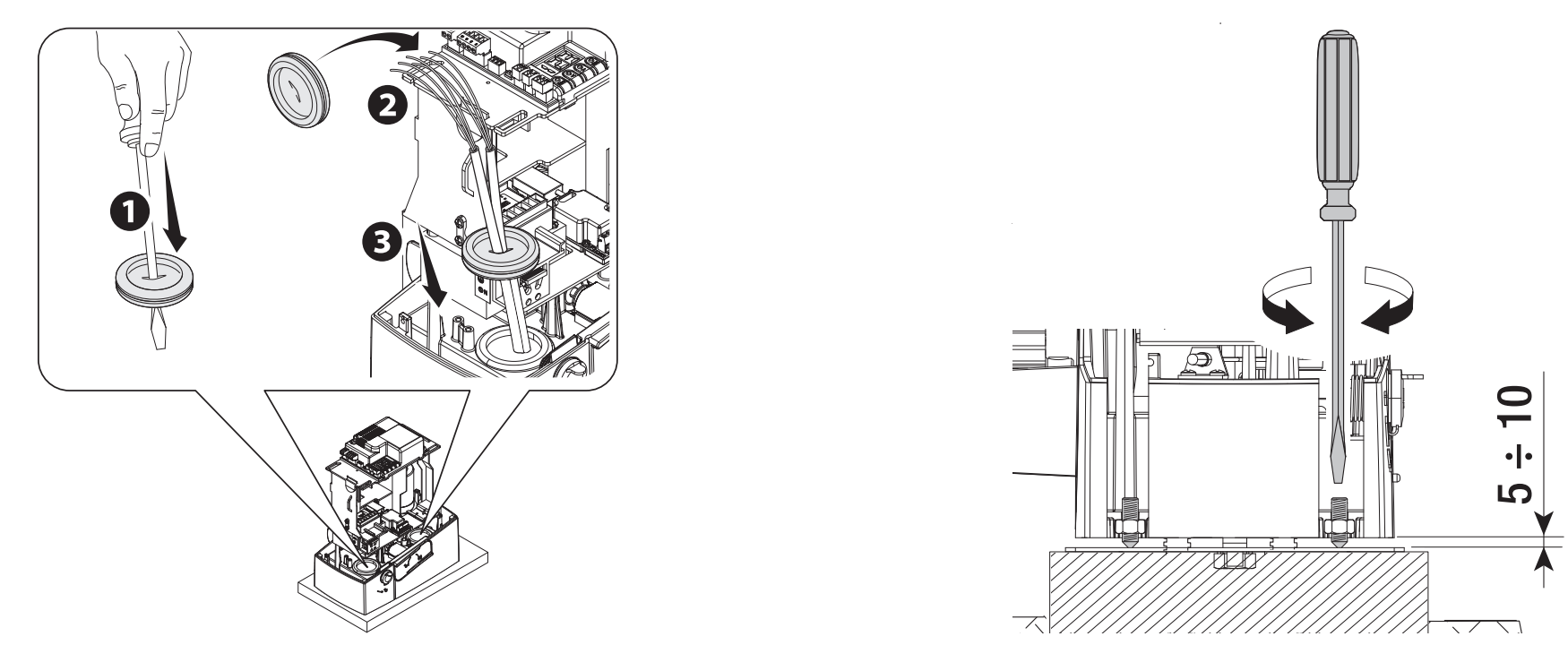

Montering och höjdjustering
Ta av kåpan och placera drivningen på plattan. Kablarna måste dras in genom undersidan av höljet och genom korrekt monterade kabelgenomföringar. Höj drivningen med de gängade fötterna under justeringen 5–10 mm, så att det finns justermån för ingreppet.

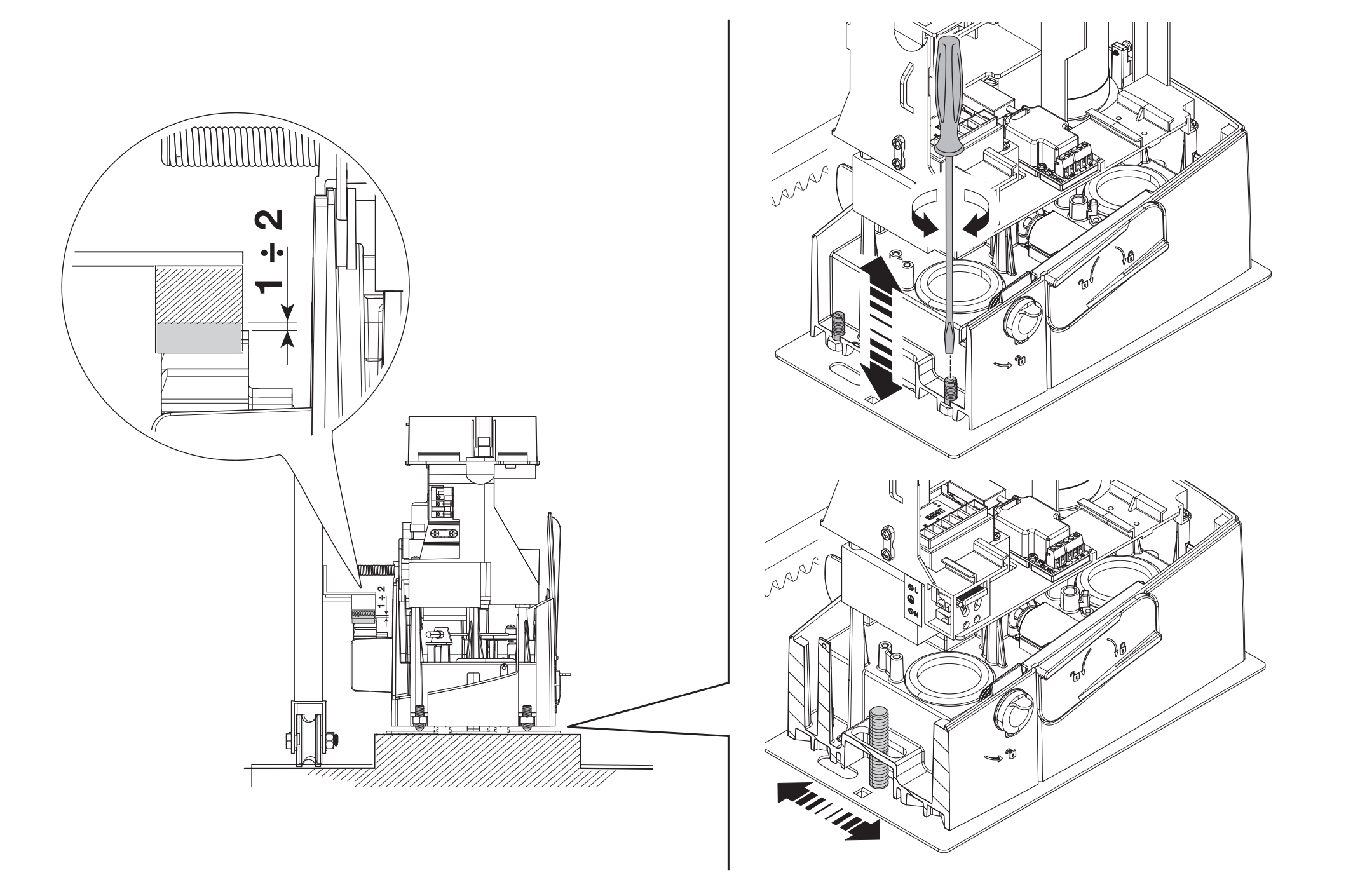

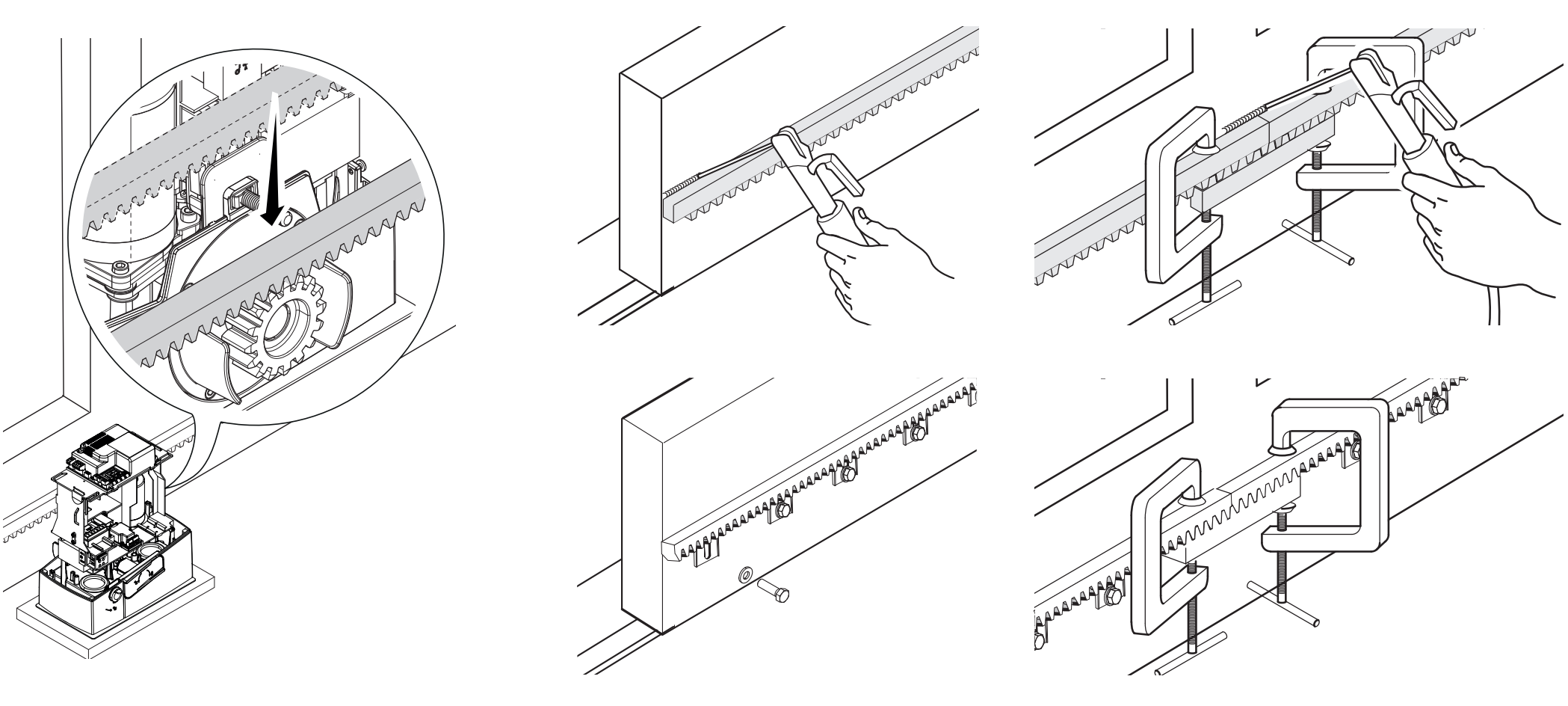

Kuggstång och spel i ingreppet
Frikoppla drivningen och fäst kuggstången medan grindflygeln förflyttas manuellt. När du skarvar delarna ska du placera en hjälpkuggstång under skarven så att kuggarna löper jämnt över skarven. Ställ in drivenhetens vertikala och horisontella läge efter monteringen.
Lämna ett spel på 1–2 mm mellan kuggstången och kugghjulet. Grindens vikt får inte vila på drivenheten. För grinden manuellt genom hela rörelsebanan och kontrollera kuggingreppet och kuggstångens skarvar. Dra sedan åt muttrarna och brickorna på ankarna.

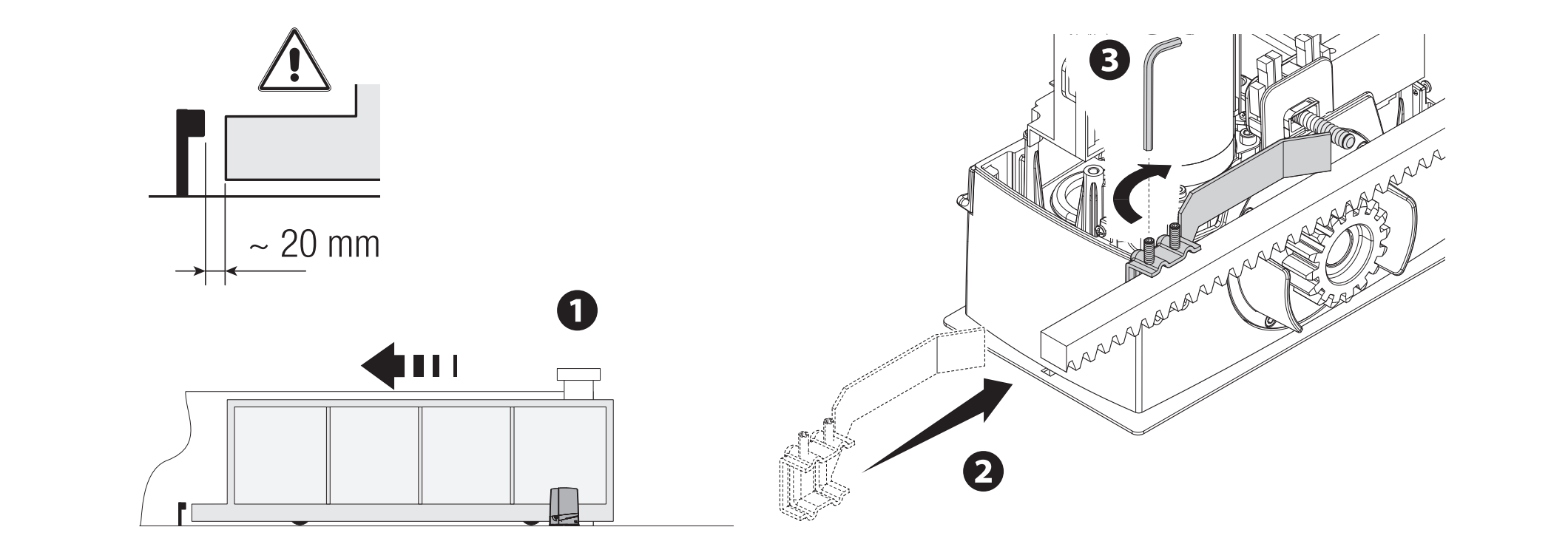

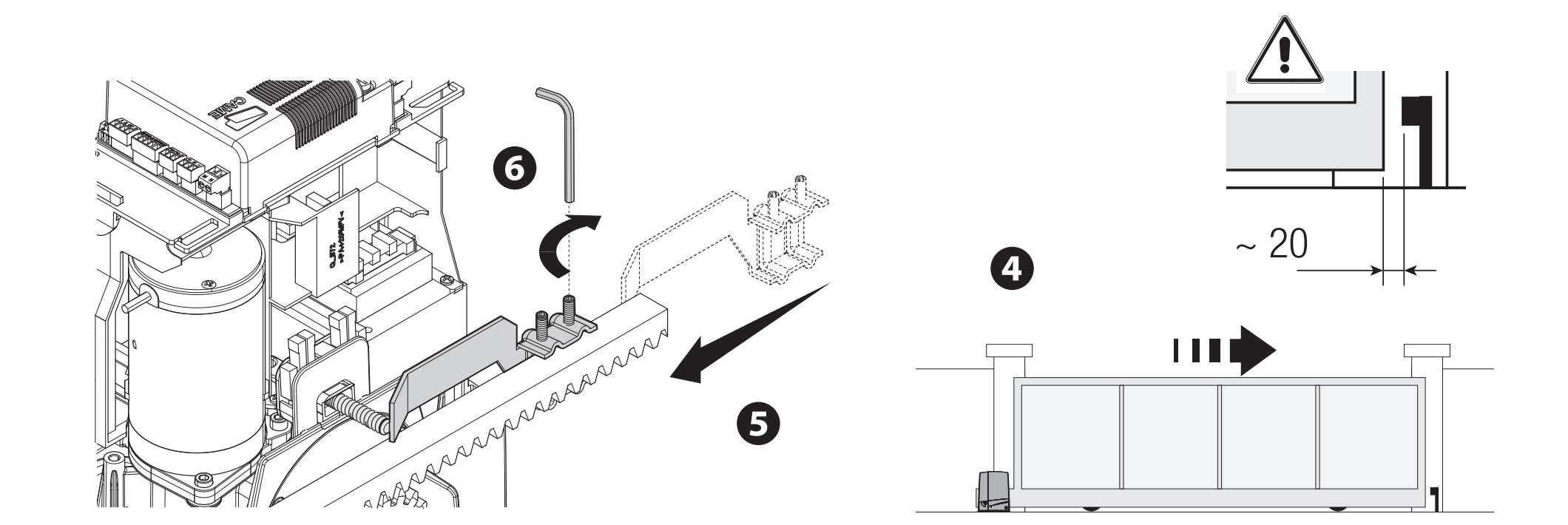

Mekaniska ändlägesbrytare
För grindbladet manuellt till öppet läge. Fäst det öppnande brytstoppet på kuggstången så att dess ansats aktiverar fjädermikrobrytaren på ett tillförlitligt sätt. Ställ in stängningsstoppet på samma sätt. Säkra stoppen ordentligt. Grindens fasta mekaniska stopp och drivenhetens brytstopp har olika funktioner.
I den visade monteringen ska det vid ändläget vara ungefär 20 mm till det fasta stoppet. Kontrollera eftergången vid verklig hastighet och belastning.
Kablage
| Anslutning | Kabel / villkor |
|---|---|
| Nät 230 V AC, L/N/PE | 3G × 1,5 mm² upp till 20 m; 3G × 2,5 mm² vid 20–30 m. |
| Manöverdon | Antal ledare enligt manövreringen, area 0,5 mm² för de angivna korta sträckorna. |
| Fotoceller DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Anslut TX och NC-kontakten enligt anvisningarna. |
| Antenn | RG58, högst 10 m; rekommenderad längd upp till 5 m. |
| RSE / CRP | UTP CAT 5; separat seriell anslutning, inte motorströmförsörjning. |
Antalet ledare måste räcka till för hela det valda kopplingsschemat. Vid längre sträckor, parallella belastningar eller annan utrustning måste en tekniker beräkna ledararean utifrån ström och spänningsfall. Skydda kablarna mot skador och kontakt med motorn eller transformatorn; dra nätkabeln och lågspänningskretsarna med lämpligt avstånd från varandra.

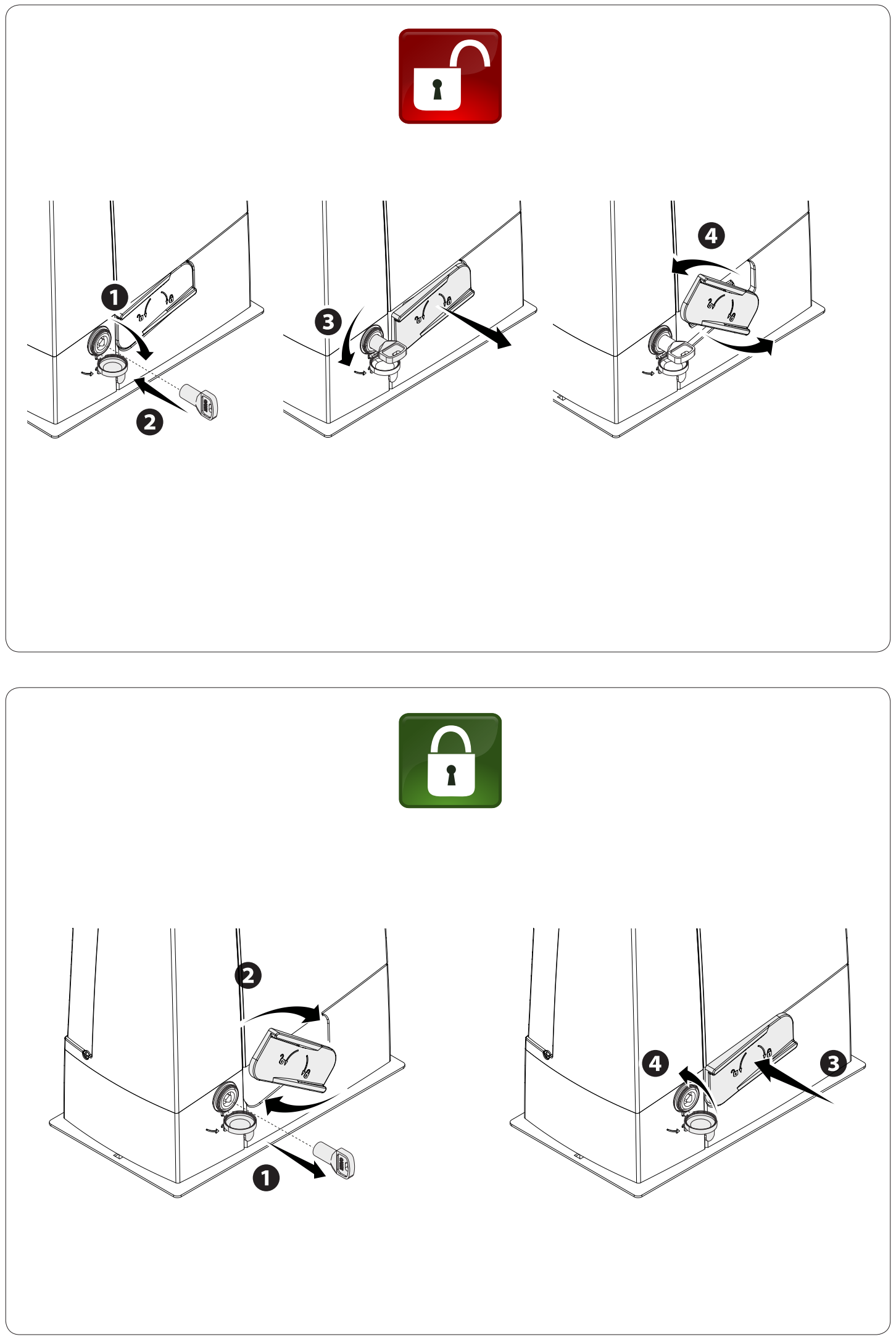

Manuell frikoppling vid strömavbrott
Koppla från strömmen och säkra grindbladet innan du flyttar det manuellt. Frikoppling av en skadad eller obalanserad grind kan orsaka okontrollerad rörelse.
- Sätt nyckeln i låset och vrid den i pilens riktning på bilden.
- Dra i och öppna frikopplingsspaken enligt bilden.
- För grinden manuellt och kontrollerat, utan personer i rörelsebanan.
- När du låser igen, för spaken tillbaka till ursprungsläget och lås mekanismen. Kontrollera att drivenheten är spärrad innan du ger ett motorstyrningskommando.

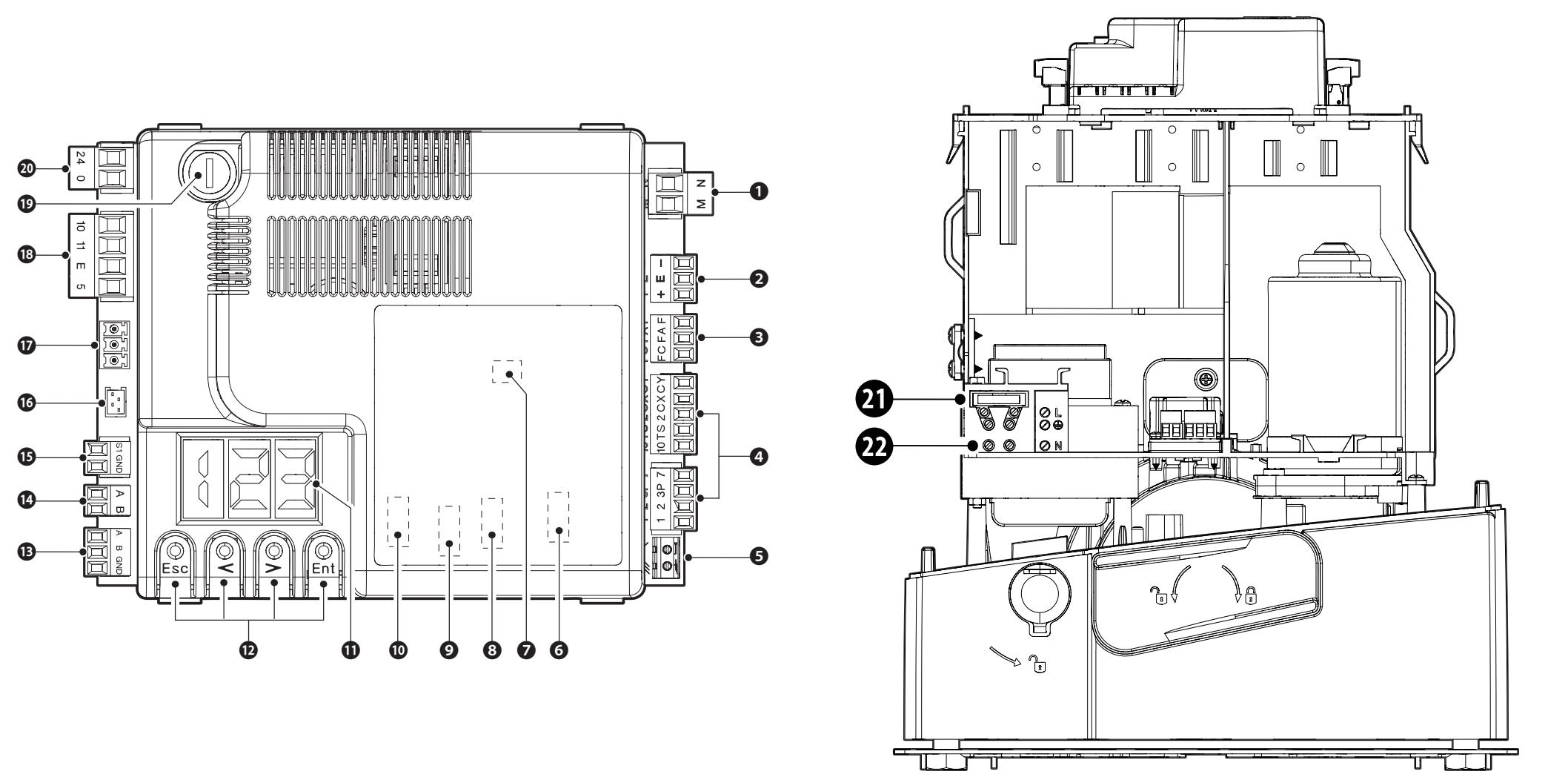

Orientering på styrkortet ZN7

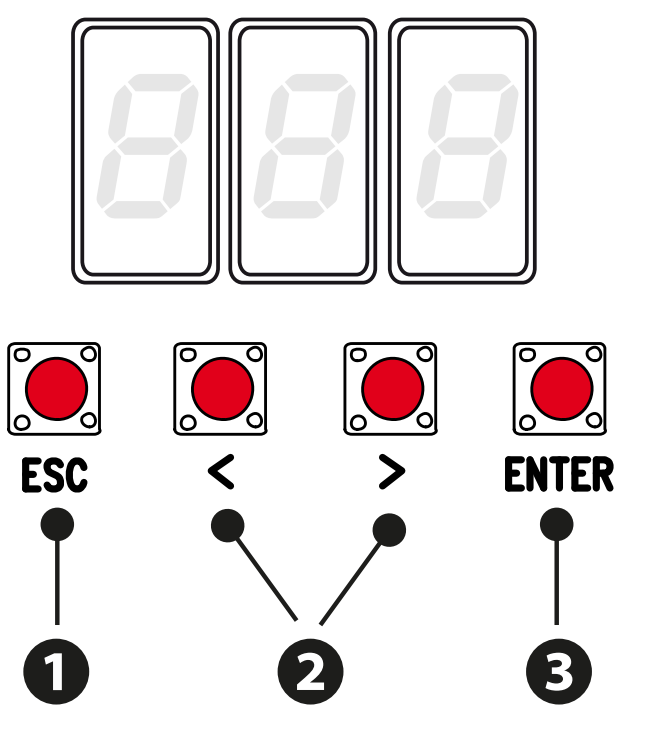

ZN7 har en display och knapparna ESC, piltangenter och ENTER. Inställningar, tider och användare hanteras via menyn. Kontakterna AF, Memory Roll, R700/R800, RSE och RIOCN8WS har olika funktioner. Sätt i eller ta ur kortet endast när både nätströmmen och batterierna är frånkopplade.
| Bildnummer | Komponent |
|---|---|
| 1 / 2 / 3 | Motor / encoder / ändlägesbrytare |
| 4 / 5 / 6 | Manöver och säkerhetsfunktioner / antenn / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 eller R800 / RSE / RIOCN8WS |
| 11 / 12 | Display / programmeringsknappar |
| 13 / 14 / 15 | A–B–GND seriell anslutning / A–B knappsats / S1–GND transponder |
| 16 / 17 / 18 | GSM-modul / RGP1 / tillbehör och lampor |
| 19 / 20 / 21 / 22 | Tillbehörssäkring / kortingång / nätsäkring / nätanslutning |
Plintar och strömförsörjning ZN7
| Plintar | Användning / spänning / polaritet |
|---|---|
| L / N / PE | Nät 230 V AC, 50/60 Hz för BXV06AGS. PE är skyddsledare; AC har ingen +/−-polaritet. |

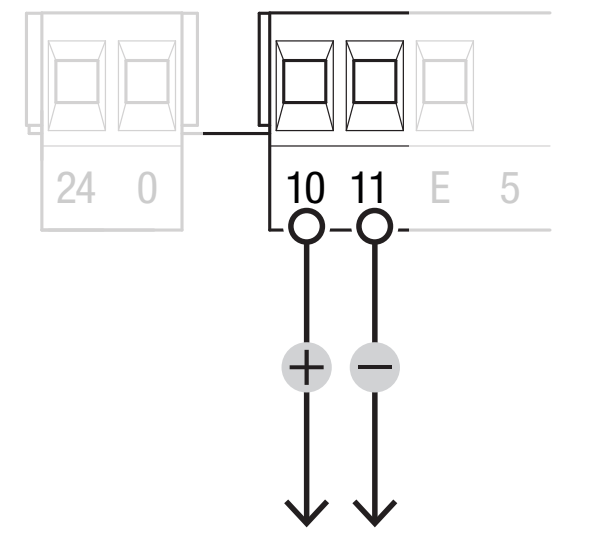

| 10 / 11 | Tillbehör: normalt 24 V AC, vid batteridrift 24 V DC, sammanlagd effektförbrukning högst 40 W. Vid DC 10 = plus (+), 11 = minus (−); vid AC finns ingen polaritet. |
| 10 / E | Varningsljus eller cykelljus, 24 V AC/DC, max. 25 W. Vid DC är 10 den positiva gemensamma polen och E den styrda utgången. |
| 10 / 5 | Grindstatusindikering, 24 V AC/DC, max. 3 W. Vid DC är 10 den positiva gemensamma polen och 5 den styrda utgången; inte för kontinuerlig strömförsörjning. |
| 24 / 0 | Intern matning till kortet från strömförsörjningsdelen; får inte kopplas som tillbehörsutgång eller extern batteriingång. |
| M / N | Motor 24 V DC; behåll kopplingen som hör till den aktuella monteringen. Inte 230 V-matning. |
| + / E / − | Encoder: strömförsörjning +/− och signal E; inte en universell tillbehörsutgång. |
| F / FA, F / FC | F gemensam, FA öppning, FC stängning; NC-ändlägeskontakter utan polaritet. |
| A / B / GND – RSE | Seriellt gränssnitt med RSE-kort; förväxla inte med A/B för knappsatsen. |

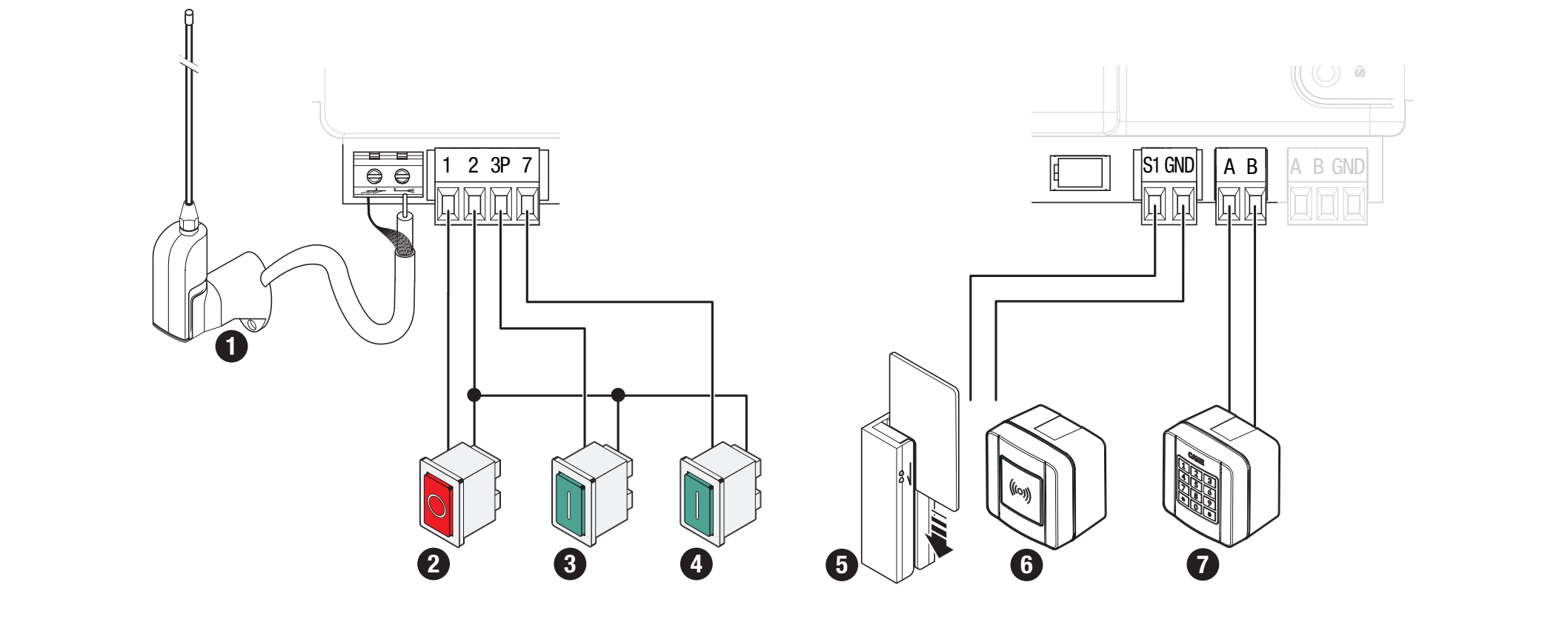

Manöverkommandon och säkerhetskontakter
| Plintar | Kontakt / funktion |
|---|---|
| 1–2 | NC STOPP; aktivera F1 = ON om anslutet. Fabriksinställning F1 = OFF. Utan polaritet. |
| 2–7 | NO-manöverkommando; funktionen väljs med F7. Potentialfri kontakt utan polaritet. |
| 2–3P | NO för partiell eller fullständig öppning enligt F8. Potentialfri kontakt utan polaritet. |
| 2–CX / 2–CY | NC-säkerhetsingångar; ställ in F2/F3. Utan polaritet. |
| 10 / TS | Testad strömförsörjningskrets för fotoceller enligt kopplingsschemat; aktivera inte F5 utan korrekt anslutning. |
| A–B / R800 | Kodknappsats med avkodningskort R800, F14 = 1. |
| S1–GND / R700 | Transponder eller läsare med R700, F14 = 0. |
| Antenn / AF | RG58 och instickskort för radio med rätt frekvens/kodning. |

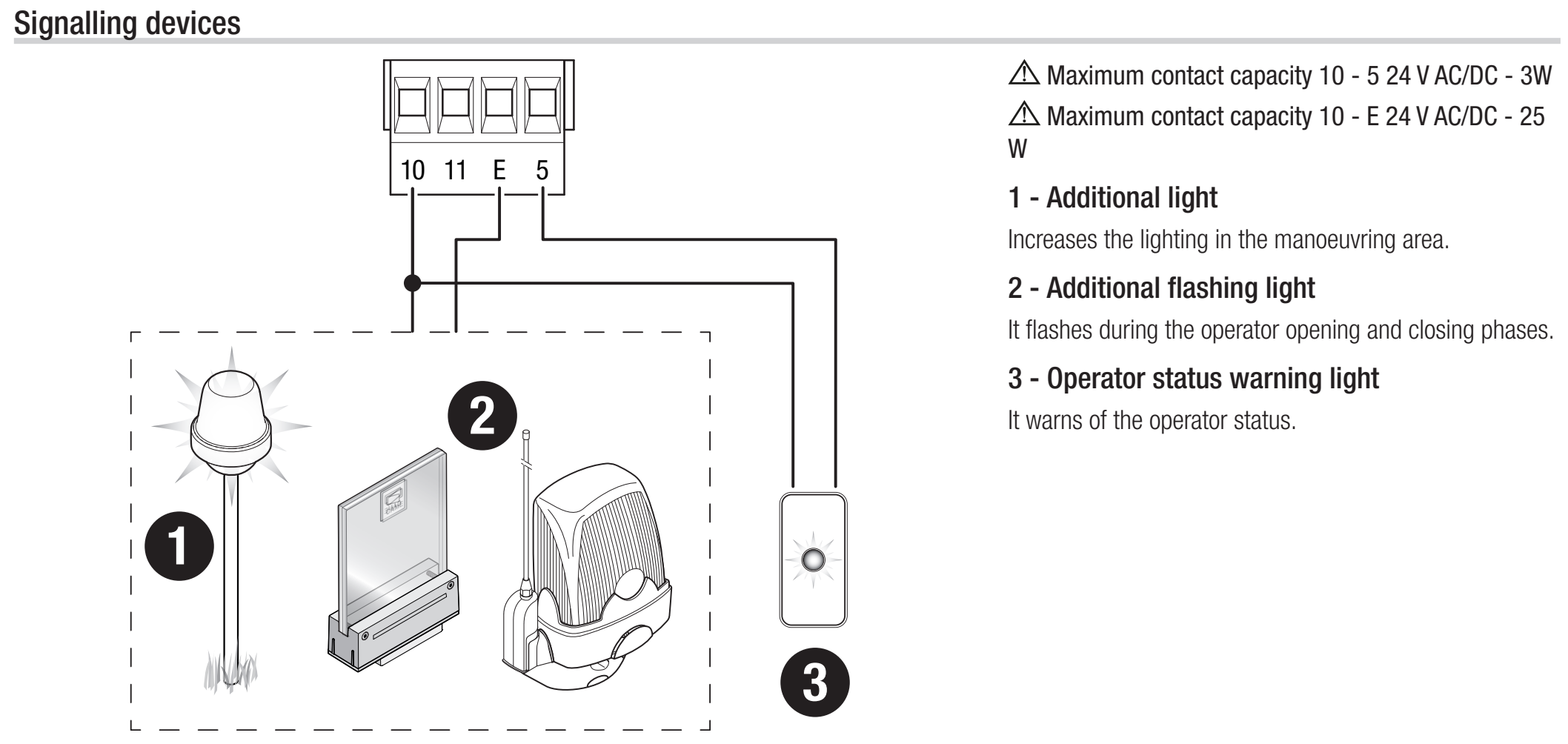

Blinkljus och statusindikering

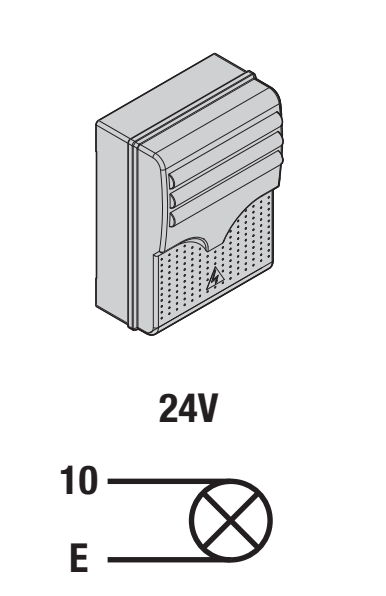

KLED24, 24 V AC/DC och 2 W, anslut till 10–E; ställ in för blinkljuset F18 = 0. KLED24 har ingen separat +/−-märkning för matningen. Vid AC finns ingen likströmspolaritet; vid DC är 10 kortets positiva gemensamma anslutning. Anslut inte ett blinkljus på 230 V till detta 24 V-uttag.
Utgång 10–5 är avsedd för mindre statusindikering, max. 3 W, med inställningen F10. Läget för cykelbelysning F18 = 1 kräver en inställd tid för automatisk stängning; lampan lyser från öppning till fullständig stängning, inklusive väntetiden.
Fotoceller och säkerhetstest

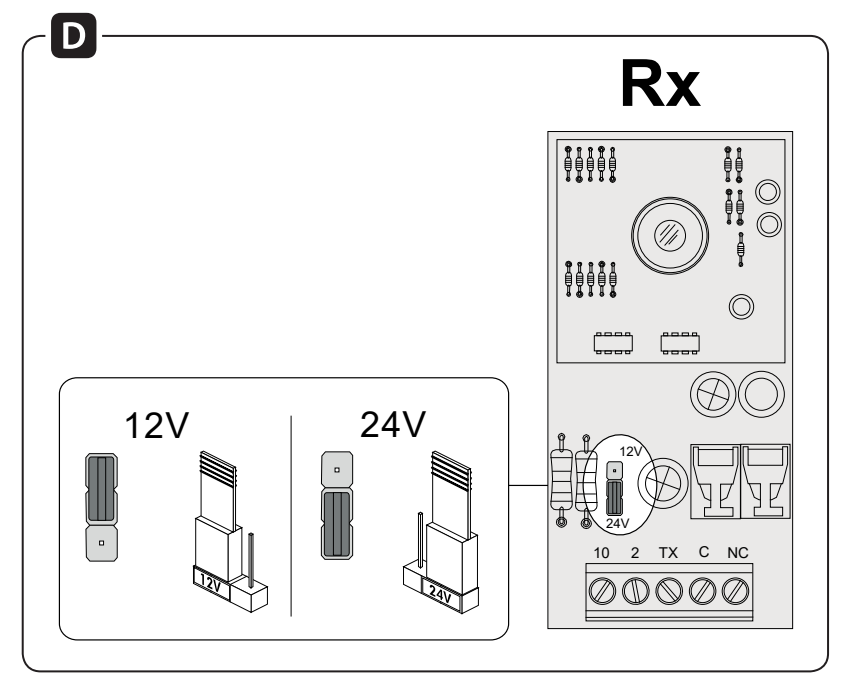

CAME DIR10 består av en sändare TX och en mottagare RX med en räckvidd på 10 m. Ställ mottagarens bygel på 24 V. Strömförbrukningen för paret är 60 mA vid 24 V AC. RX har strömförsörjningen märkt 10 (+), 2 (−); TX har anslutningarna TX och 2; tillverkaren anger ingen separat +/−-märkning för dem i denna ritning. Vid växelspänningsmatning gäller ingen likströmspolaritet. TX-uttaget ingår i synkroniseringen; anslut RX TX till TX TX enligt schemat och ersätt inte denna anslutning med direkt matning från kortets anslutning 10.

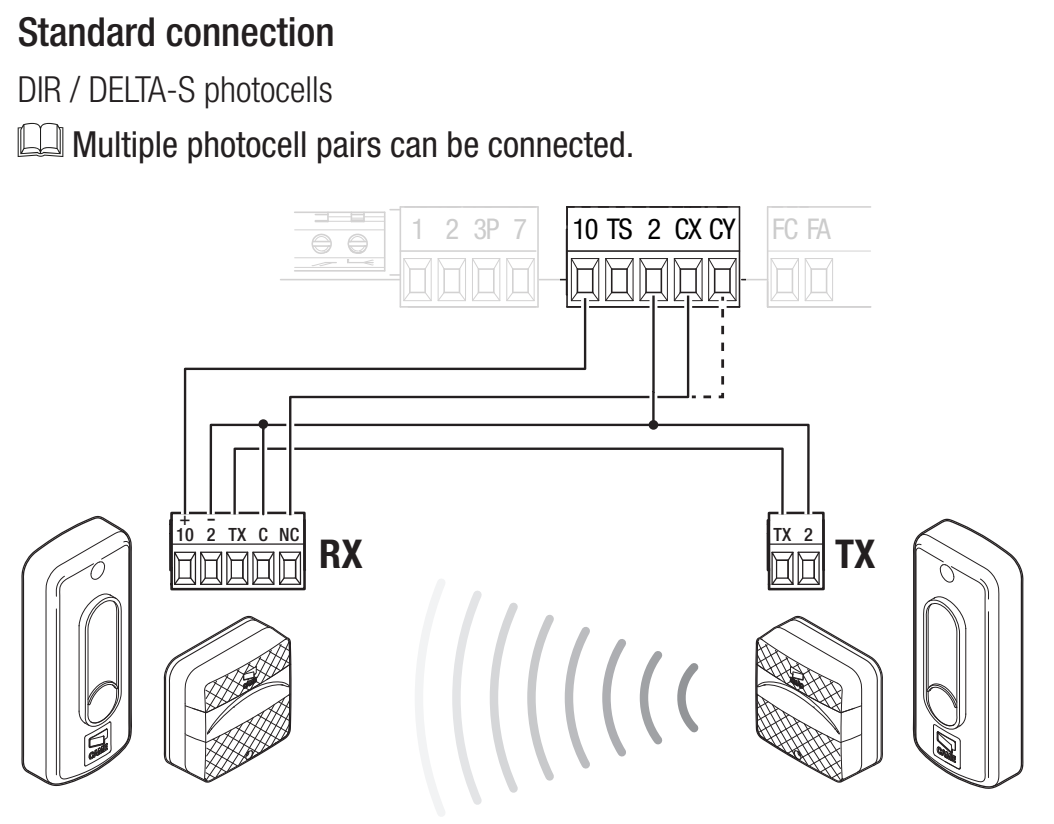

| Fotocellens anslutning | Standardanslutning | Anslutning med test |
|---|---|---|
| RX 10 (+) | Kort 10 | Kort 10 |
| RX 2 (−) och RX C | Kort 2 | Kort 2 |
| RX TX ↔ TX TX | Anslut TX mellan mottagaren och sändaren | Samma anslutning |
| TX 2 | Kort 2 | Kort TS |
| RX NC | Kort CX | Kort CX |

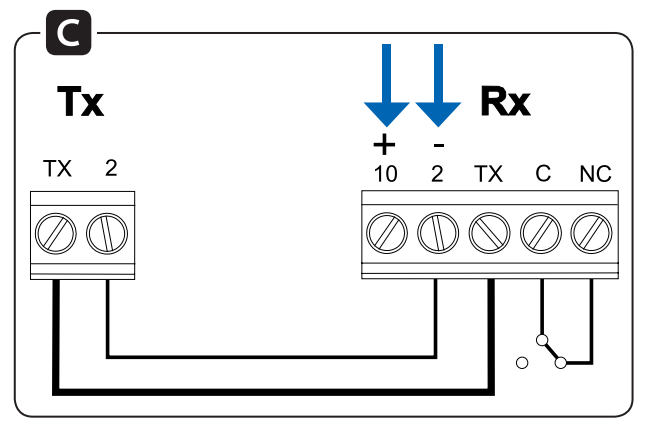

Kontakten C–NC är en potentialfri säkerhetskontakt. Den har ingen plus- eller minuspol. Matningsanslutningen och kontaktanslutningen är två olika kretsar. Vid DC är 10 den positiva polen; RX 2:s negativa anslutning är i just detta schema förbunden med kortets gemensamma anslutning 2. Förväxla inte anslutning 2 med matningsanslutning 11.
Vid anslutning till CX ställer du in F2 = C1. Vid anslutning till CY väljer du motsvarande reaktion via F3. C1 öppnar igen vid stängning, C2 stänger igen vid öppning, C3 stoppar och stänger sedan automatiskt och kräver F19; C4 väntar tills hindret har avlägsnats och återupptar sedan rörelsen.

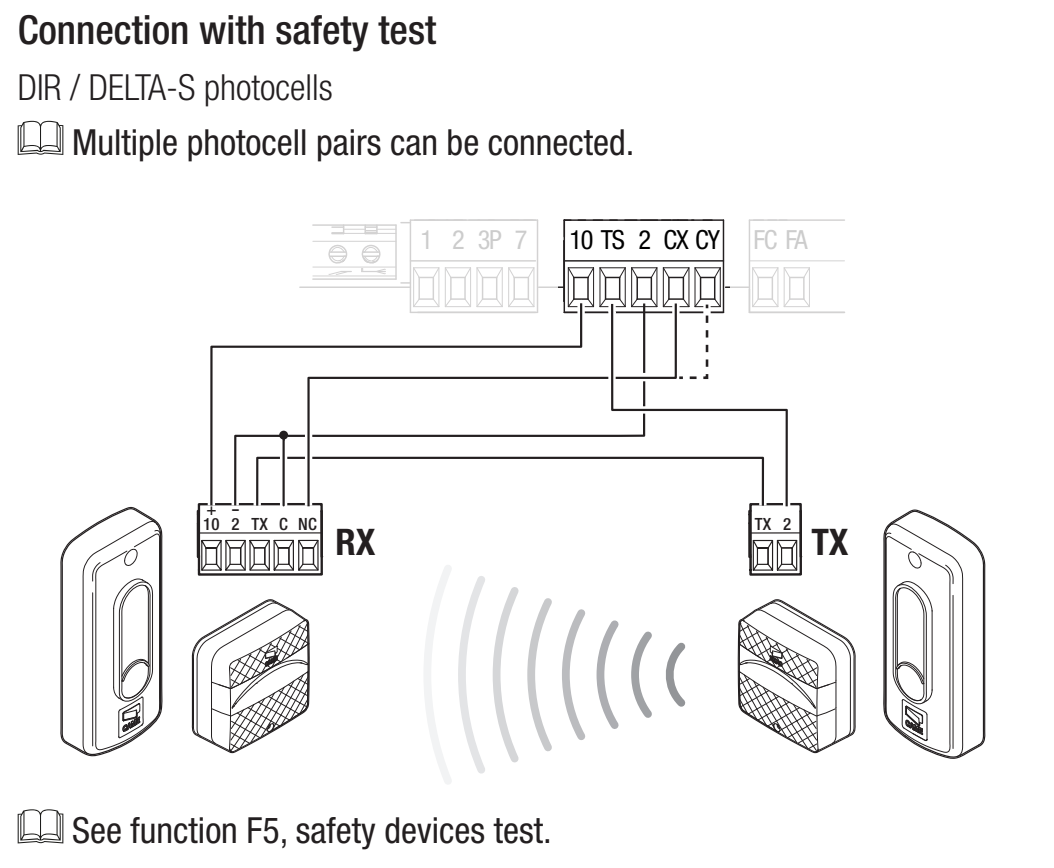

Testanslutning via TS
Vid test flyttas TX 2 till TS, medan RX 2 och RX C förblir anslutna till kortets anslutning 2. TX-anslutningen mellan sändaren och mottagaren förblir oförändrad. Ändra först anslutningen medan strömmen är frånkopplad och aktivera sedan testet.
Ställ in F5 = 1 för CX, 2 för CY eller 4 för både CX och CY. Vid testfel visas E4 och drivenheten utför inte kommandot. Funktionen används tillsammans med aktiva säkerhetsingångar.
Efter anslutningen provar du att bryta strålen under den aktuella rörelsen och sedan frigöra den igen. Bygla inte säkerhetsingången som en permanent lösning på ett fel.
Säkerhetslister
Anslut den NC-kontaktförsedda listen mellan 2 och CX eller CY och välj C7 – återöppning vid stängning, eller C8 – återstängning vid öppning. Den potentialfria kontakten har ingen polaritet. Anslut inte en resistiv säkerhetslist som en vanlig NC-kontakt; den måste ha ett lämpligt gränssnitt för den aktuella styrenheten.
Första driftsättning av ZN7
- Kontrollera att porten löper fritt, kuggstången är korrekt monterad, de fasta och elektriska ändlägena fungerar, drivenheten är låst, anslutningarna är korrekta och riskområdena skyddade.
- Slå på strömmen och kontrollera displayen. Ställ in A1 = 2 för motorer upp till 600 kg, F54 efter rörelseriktningen och F1 enligt ansluten STOPP.
- Ställ in F2/F3 för anslutna skydd och vid behov testet F5. Låt ingångar som inte används vara inaktiverade. För inlärning ska F11 = ON.
- Utför A3 – inlärning av körsträckan.
- Ställ in driftparametrar och användare och prova hela cykeln, partiell öppning, varje säkerhetsanordning, blinkljuset och beteendet efter ett strömavbrott.
Den första normala manövern efter att strömmen slagits på är öppning; vänta tills den är klar. A3-kalibreringen har en egen sekvens. Vid ovanliga ljud eller vibrationer, eller om rörelseriktningen är fel, stoppa omedelbart med ESC/STOP och åtgärda orsaken.

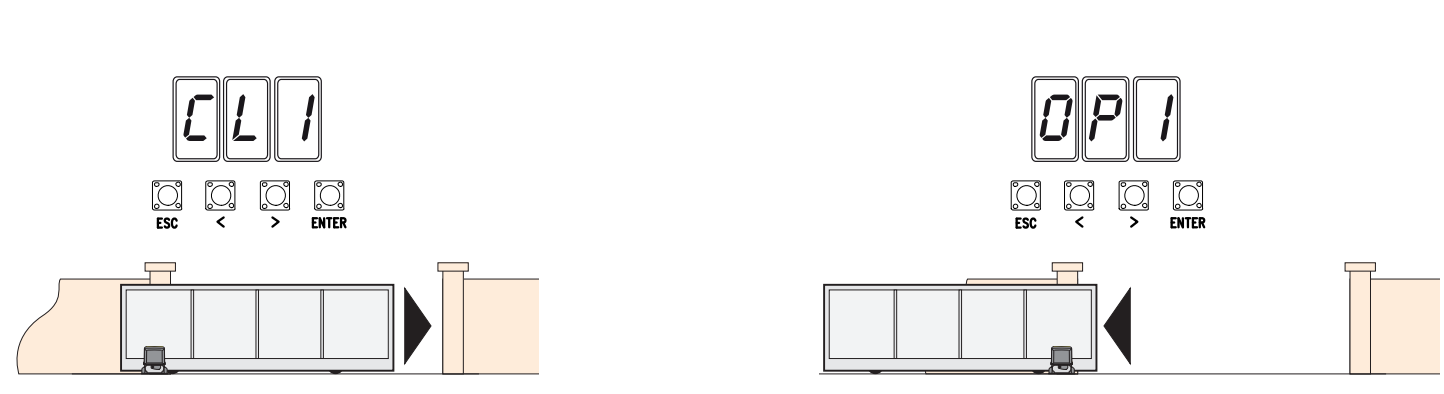

A3 – automatisk inlärning av körsträckan
Förutsättningar: korrekt A1 och F54, STOPP inställt, pulsgivare aktiv, ändlägesbrytare korrekt inställda och fasta ändstopp på plats. Flytta portbladet för hand till ungefär halva öppningsläget och lås drivenheten igen. Området måste hållas fritt.
Under kalibreringen är säkerhetsanordningarna urkopplade, förutom stopp med ESC-knappen. Teknikern måste övervaka hela rörelsen och hindra personer från att gå in i rörelseområdet.
- Tryck på ENTER, välj A3 med piltangenterna och bekräfta med ENTER.
- Välj ON och bekräfta med ENTER.
- Drivenheten stänger först porten till ändläget; displayen visar CL1.
- Därefter öppnar den porten till ändläget; displayen visar OP1.
- När proceduren är klar kontrollerar du hela rörelsen och skyddsanordningarna. Vid E1/E2 åtgärdar du först orsaken enligt diagnostik; upprepa inte inlärningen vid ett mekaniskt fel.
Programmering via displayen
Programmera när drivenheten står stilla. ENTER öppnar menyn och bekräftar valet; pilarna </> väljer ett menyalternativ eller ändrar ett värde. Tryck på ENTER efter ändringen för att bekräfta. ESC avbryter en obekräftad ändring, går tillbaka eller lämnar menyn. Under normal drift stoppar ESC drivenheten; pilarna möjliggör provkörning.
Fetstil markerar uttryckligen fabriksinställningarna för menyalternativet. Tillbehörsfunktioner visas endast med det nödvändiga instickskortet eller när en relaterad funktion är aktiv. Anteckna de aktuella inställningarna innan du ändrar dem. Ett lägre känslighetsvärde för F34/F35 innebär högre känslighet; efter ändring av hastighet, moment eller känslighet måste krafter och skyddsfunktioner kontrolleras.
Funktioner F
Användare och system U / A / H
Parkoppling och radering av fjärrkontroller
ZN7-minnet har kapacitet för 250 användare. Mottagaren måste vara installerad i AF och överensstämma med sändarens frekvens och kodning. Ett exempel på fast kod på 433,92 MHz är TOP-432EE med AF43S. U4 kan begränsa vilka kodningar som tas emot; samma frekvens räcker inte i sig.
- Välj funktion i U1: 1 steg för steg, 2 sekvensstyrning, 3 endast öppna eller 4 delöppning.
- Bekräfta med ENTER och skicka koden genom att trycka på den valda knappen på fjärrkontrollen.
- Upprepa proceduren för nästa användare. Anteckna lagringsnumren och tillhörande kommandon och testa sedan den faktiska funktionen.
Så här raderar du en användare via U2: Välj ON, välj numret med piltangenterna eller aktivera den aktuella lagrade sändaren och bekräfta med ENTER. CLr på displayen bekräftar raderingen. U3 = 1 raderar alla användare.
U4 = 2 (Rolling Code) eller 3 (TWIN) raderar tidigare lagrade sändare med annan kodning. Kontrollera systemet, H1-versionen och fjärrkontrollregistret före ändringen; använd inte den här ändringen som ett försök att felsöka ett mottagarfel.
Säkerhetskopiering via Memory Roll
- Koppla från nätströmmen och eventuella batterier och sätt Memory Roll i dess kontakt.
- Slå på strömmen; använd F50 = 1 för att spara data och F51 = 1 för att läsa in data. Inläsningen ersätter kortets data med de sparade uppgifterna.
- När du är klar kopplar du från strömmen igen och tar ut minneskortet.
- Kontrollera modell, riktning, skydd och alla kommandon efter inläsningen. Den här ZN7 har en Memory Roll-kontakt; använd inte någon USB-port som inte finns.

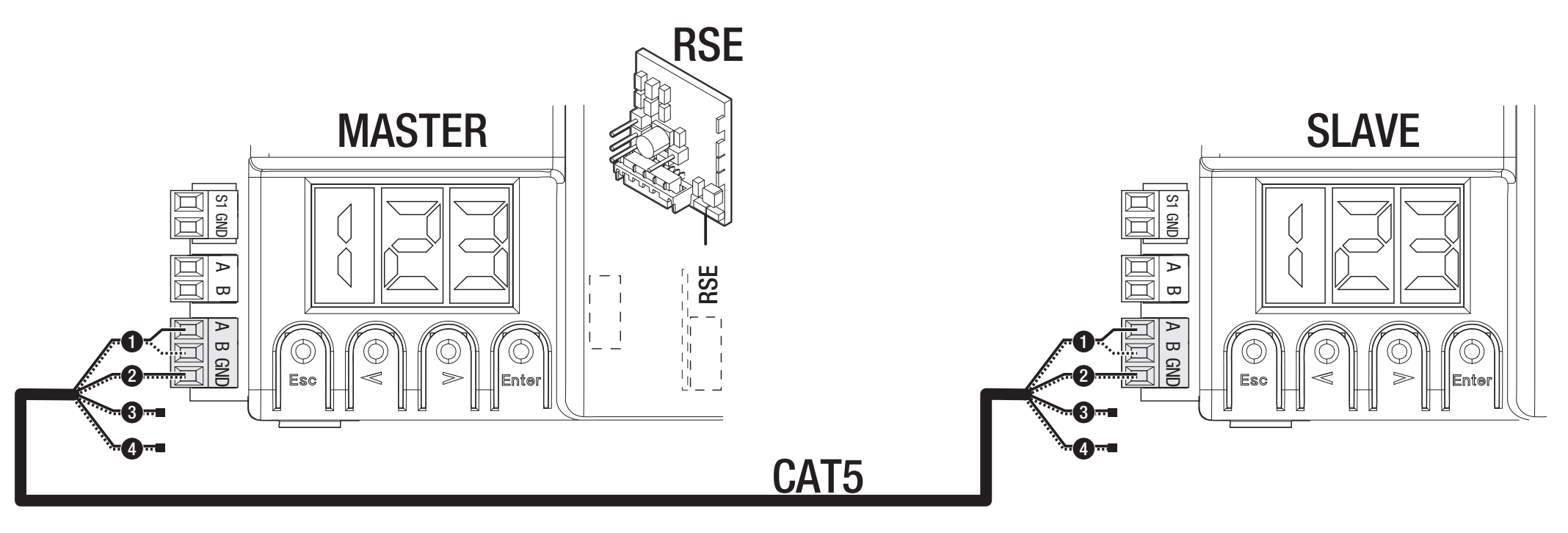

Synkronisering av två drivenheter
Ett RSE-kort används i varje kretskort och anslutning via CAT 5 görs enligt A–B–GND på bilden. Anslut styr- och säkerhetsanordningarna till MASTER-kortet. Ställ in F49 = 1, riktningen F54 och parameteröverföringen F52 på det kortet. Lagra användare på MASTER; delöppning och steg-för-steg-kommandot fungerar enligt det gemensamma system som visas.
Trådlös säkerhet med RIO
RIOCN8WS använder en separat RIO-kontakt. F65/F66 ställer in två trådlösa säkerhetslister och F67/F68 två fotocellskanaler. Kontrollera komponentens och kanalens faktiska beteckning på displayen. Det trådlösa säkerhetstestet är fortfarande aktivt; åtgärda kommunikationsbortfall E17 eller saknad konfiguration E18 innan driften återupptas.
A4 – återställ parametrar
Anteckna H1-versionen, inställningarna och användarna före återställningen; spara uppgifterna på Memory Roll om du har en sådan. Välj ON i A4 och bekräfta med ENTER. För det utförande som beskrivs här återställs fabriksinställningarna och den inlärda körvägen raderas.
Efter återställningen ställer du in A1, F54, F1, säkerhetsingångarna och inlärningen A3 på nytt. Kontrollera skydden innan normal drift. Radering av användare är en separat funktion, U3. På ett kretskort med en annan meny kan A4 återställa andra delar; följ anvisningarna för det specifika utförandet.
Diagnostik via displayen
| Kod | Betydelse / kontroll |
|---|---|
| E1 | Kalibreringsfel. Kontrollera A3, mekaniken, riktningen och ändlägesbrytarna. |
| E2 | Inställningsfel. Kontrollera modell A1, riktning F54 och att inlärningen är slutförd. |
| E3 | Encoderfel. Kontrollera kontakten +/E/− och ledningarna när strömmen är frånkopplad; kör inlärningen efter reparationen. |
| E4 | Fel vid säkerhetstest. Kontrollera TX vid TS, strömförsörjning, NC och F5. |
| E7 | Drifttiden har överskridits. Kontrollera motstånd, ändlägen och att rörelsen slutförs. |
| E9 | Hinder vid stängning. Avlägsna det faktiska hindret; kontrollera kuggstången och känsligheten. |
| E10 | Hinder vid öppning. Kontrollera körvägen och att krafterna är korrekt inställda. |
| E11 | För många hinder i följd. Åtgärda mekaniken eller orsaken till att skyddet aktiveras. |
| E13 | Båda ändlägeskontakterna är öppna. Kontrollera FA/FC/F och kopplingsstoppen. |
| E14 | Fel i seriekommunikationen. Kontrollera RSE, CAT 5 och konfigurationen. |
| E15 | Inkompatibel sändare. Kontrollera AF, frekvens och U4. |
| E17 | Kommunikationsfel i det trådlösa systemet. Kontrollera RIO, enheterna och störningar. |
| E18 | Det trådlösa systemet är inte konfigurerat. Kontrollera RIO och relevanta F65–F68. |
Om grinden inte rör sig kontrollerar du strömförsörjningen, att drivenheten är upplåst, STOP och aktiva säkerhetsingångar, en knapp som hålls intryckt samt fjärrkontrollens batteri. Om grinden öppnas men inte stängs kontrollerar du fotocellerna och deras NC-kontakt. Kringgå inte ett säkerhetsfel med en permanent bygel.
Säkringar för ZN7, 230 V
| Krets | Snabbsäkring |
|---|---|
| Nätmatning LINE | 1,6 A-F |
| Tillbehör | 2 A-F |
Kontrollera säkringarna när nätströmmen och batterierna är frånkopplade. Byt endast till samma värde och typ; åtgärda först orsaken till kortslutningen eller överbelastningen.
Underhåll och service
Kontrollera regelbundet att körvägen och kuggstången är rena, att grinden löper lätt för hand, att drivenheten sitter fast, att kopplingsstoppen fungerar, samt kontrollera kablar, frikoppling och alla skyddsanordningar. Koppla från nätströmmen och batteribackupen före rengöring och servicearbete. Vid skador, ovanligt ljud eller vibrationer ska driften stoppas och orsaken åtgärdas.
Ställ in moment A6 och känslighet F34/F35 efter den faktiska mekaniken; dölj inte motstånd eller fel genom att öka momentet. Kontrollera hela rörelsen, krafterna och skydden efter justering eller service. Anteckna H1, antalet manövrer A5 och utförda reparationer i serviceprotokollet. Överlämna anvisningarna för hela anläggningen till användaren och visa hur manuell frikoppling görs. Lämna elektronik och batterier till avsedd insamling när de tas ur bruk.
Tekniska egenskaper för CAME BXV06AGS
| Parameter | Värde |
|---|---|
| Maximal grindvikt | 600 kg |
| Maximal grindlängd | 18 m |
| Drivningens nätspänning | 230 V AC, 50/60 Hz |
| Motormatning | 24 V DC |
| Effekt | 270 W |
| Tryckkraft | 600 N |
| Maximal skjuthastighet | 12 m/min |
| Maximal ström – enligt tillverkarens tekniska datablad | 11 A |
| Skyddsklass – kapslingsklass | IP44 |
| Drifttemperatur | −20 till +55 °C |
| Drift | Intensiv drift; det finns inget fast antal cykler per timme. |
| Drifttid | 180 s |
| Effektförbrukning i standbyläge | 5,5 W |
| Skyddsklass | I |
| Kuggstång / ändlägesbrytare | Modul 4 / mekaniska |
| Kåpans färg | Grå RAL 7024 |
| Styrning i den här manualen | ZN7, display och ESC/piltangenter/ENTER |
| Inställning A1 | 2–600 kg |

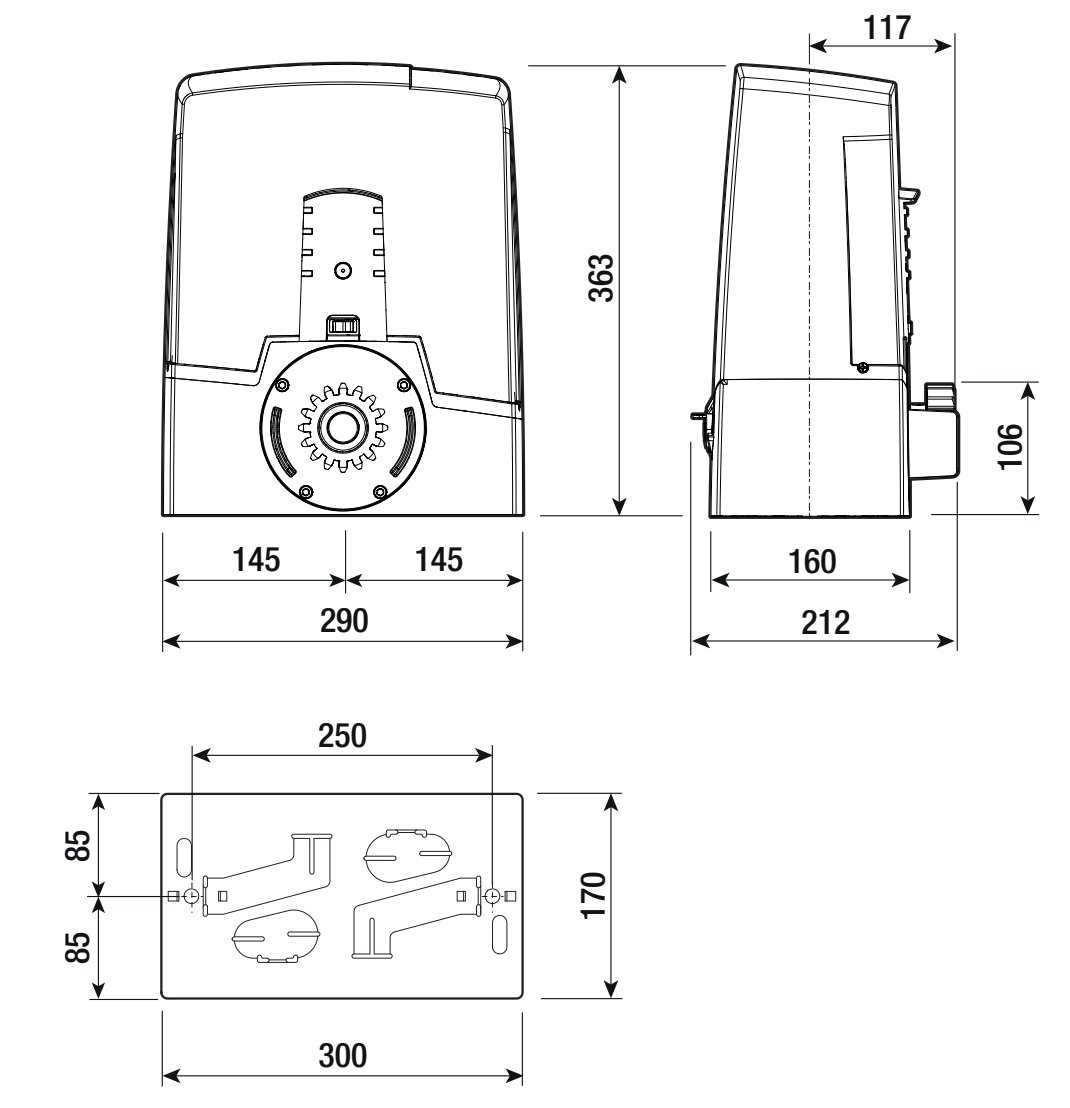

| Drivenhetens mått (bredd × djup × höjd) | 290 × 212 × 363 mm |
| Förankringsplatta | 300 × 170 mm; hålavstånd enligt ritning |
