Drivpaket för skjutgrind upp till 600 kg/6 m NICE ROBO600 (B)
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
5 128,83 kr inkl. moms
| Vikt |
|---|
| 12 kg |
Produktbeskrivning Drivpaket för skjutgrind upp till 600 kg/6 m NICE ROBO600 (B)
NICE ROBO600 är en elektromekanisk drivenhet för skjutgrind med motor på 230 V AC, inbyggd styrning och radiomottagare. Detta paket är avsett för grindar på upp till 600 kg och en genomfartsbredd på upp till 6 m. Mekaniska gränslägesbrytare bestämmer öppet och stängt läge. Drivningen är självhämmande; vid strömavbrott kan den frikopplas med en nyckel så att grinden kan skjutas för hand.
Vilken grind passar ROBO600 för
Vikt, längd och antal cykler ska bedömas tillsammans med grindens rörelsemotstånd, vind, is och skenornas skick. Drivningen ersätter inte reparation av en skev eller kärvande grind. Grindbladet ska röra sig jämnt längs hela sträckan, stå stilla i valfritt läge och vara säkrat mot urspårning samt ha fasta mekaniska ändstopp i båda riktningarna.
| Detta pakets kapacitet | Upp till 600 kg / 6 m genomfartsbredd. |
|---|---|
| Motorns gränsvärde enligt manualen | Upp till 600 kg och grindbladslängd upp till 8 m. För grindar längre än 6 m bör hela systemet kontrolleras. |
| Motstånd vid manuell förflyttning | Högst 25 % av toppkraften på 600 N, det vill säga 150 N längs hela sträckan. Detta är ett urvalskriterium, inte en tillåten stötkraft mot en person. |
| Kuggstång | Modul 4; drev Z15. |
Gränser för antal cykler
| Grindbladets längd | Max. cykler/h | Max. cykler i följd |
|---|---|---|
| Upp till 4 m | 40 | 20 |
| Över 4 till 6 m | 25 | 13 |
| Över 6 till 8 m | 20 | 10 |
En cykel består av en öppning och en stängning. Motorns maximala kontinuerliga drifttid är 4 minuter. De angivna gränsvärdena ersätter inte kraven på rörelsemotstånd och korrekt inställning av drifttiden.
Att välja en större motor ersätter inte i sig säkerhetsutrustning och kraftprovning av den färdigmonterade grinden.
Paketets innehåll
Paketet NICE RO600-B innehåller en drivenhet med inbyggd styrenhet och mottagare samt en fjärrkontroll. För en komplett installation behövs en lämplig kuggstång, infästning, ändstopp och säkerhetsutrustning anpassade till den aktuella grinden. Välj exakt utrustning för den utökade uppsättningen när du beställer.
Vad behövs mer för säker drift
| Vad | Varför | Typ |
|---|---|---|
| Fotoceller | Övervakning av genomfartsområdet; anslutning här. |
|
| Varningsljus | Signalerar rörelse; utgång 4–5 har 230 V AC. |
|
| Fjärrkontroll | Inbyggd mottagare, inlagring av fjärrkontroller. |
|
| STOPP och säkerhetslister | Skydd av riskområden enligt projektet. |
|
| Kuggstång och ändstopp | Överför rörelsen och säkrar rörelsebanan mekaniskt. |
|
| Serviceprogrammering | Felsökning och inställning av tekniker. |
Montering av drivenheten och kuggstången
Montering och elarbeten ska utföras av en kvalificerad tekniker. Koppla från strömmen innan du öppnar drivenheten och säkra den så att den inte kan slås på. Förbered skyddsrör och kabelgenomföringar så att vatten inte kan tränga in i motorn. Fundamentet får inte översvämmas. Se till att kåpan och frikopplingen är åtkomliga.

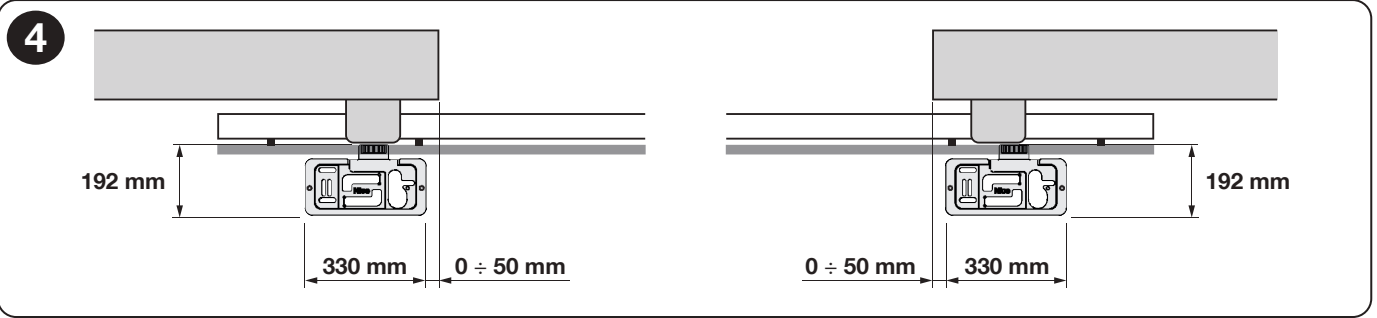

- Förbered fundamentet och skyddsrören enligt monteringsritningen. Bottenplattan måste vara vågrät, parallell med grindens rörelseriktning och ordentligt förankrad. Bestäm även placeringen utifrån hur kuggstången ska fästas.
- Montera motorn först när fundamentet har härdat. Justera höjden och fäst motorn. Grindbladets vikt får inte bäras av drivenhetens kugghjul.
- Frikoppla växeln och montera kuggstången medan du för grindbladet för hand. Delarna ska ligga i en rak linje utan nivåskillnader.

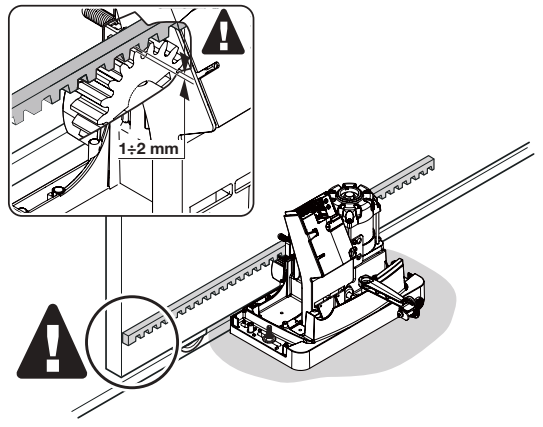

- Behåll ett spel på cirka 1–2 mm mellan kuggstången och kugghjulet längs hela rörelsebanan. Kontrollera hela rörelsebanan för hand i båda riktningarna och dra åt fästena.

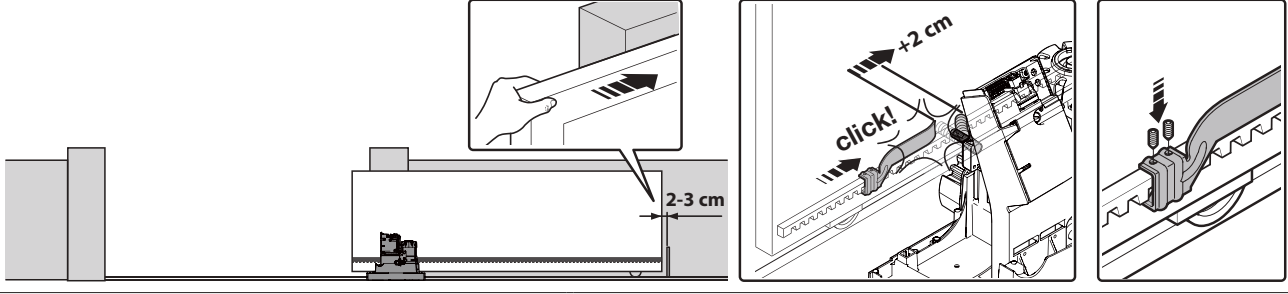

Justering av ändlägesbrytarna
- Frikoppla grinden och för den för hand till öppet läge. Stanna cirka 2–3 cm före det fasta mekaniska stoppet.
- För motsvarande ändlägesbrytarbygel längs kuggstången tills brytaren aktiveras. För den sedan ytterligare minst 2 cm i samma riktning och fäst den.
- Ställ in stängt läge på samma sätt. Bygeln måste påverka brytararmen på ett tillförlitligt sätt utan att slå i drivenhetens hus.
- Koppla in växeln, prova båda riktningarna långsamt och kontrollera ändläget samt att rätt LED, FCA/FCC, tänds. Grindbladet får inte slå i de fasta stoppen under drift.

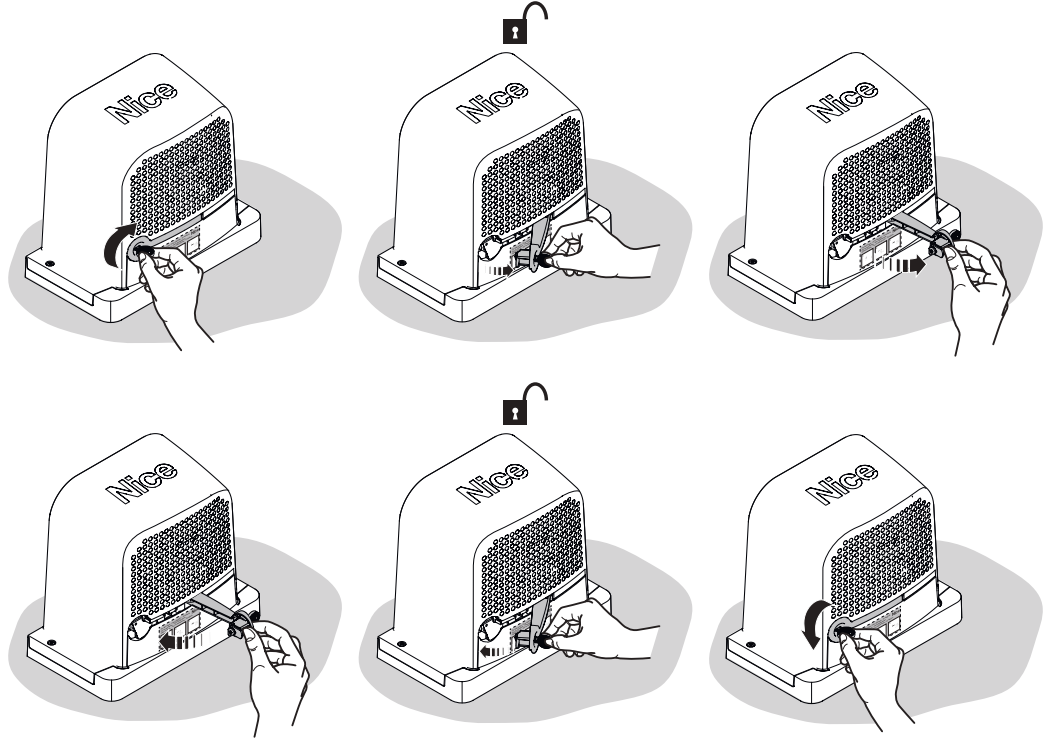

Manuell frikoppling vid strömavbrott
Grinden måste stå stilla. Koppla från strömmen och säkra grindbladet så att det inte kan börja röra sig av sig självt, särskilt i sluttningar och vid blåst. Hantera inte grinden när den rör sig och för inte in händerna i kuggningen.
- Ta bort skyddet över låset och sätt i den medföljande nyckeln.
- Vrid nyckeln i pilens riktning på bilden och öppna frikopplingsspaken. Grinden kan nu föras långsamt för hand.
- Koppla in drivenheten igen genom att stänga spaken och låsa den. Ta sedan ur nyckeln. Rör grindbladet en aning så att växeln griper in mekaniskt. Återanslut strömmen först därefter och kontrollera funktionen.
Kabeldragning
| Anslutning | Kabel enligt bruksanvisningen | Maxlängd |
|---|---|---|
| Strömförsörjning | 3 × 1,5 mm² | 30 m |
| Varningslampa | 2 × 1,5 mm² | 10 m |
| Antenn | Koaxialkabel RG58 | 10 m, rekommenderad längd mindre än 5 m |
| Fotoceller TX / RX | 2 × 0,25 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Nyckelbrytare | 2 × 0,5 mm² per kontakt; 4 × 0,5 mm² för två kontakter | 20 m |
Om nätkabeln är längre än 30 m måste en tekniker dimensionera en större ledararea, till exempel 3 × 2,5 mm², samt skyddsjordning vid drivenheten. Kontrollera kabeltyper och ledarareor för den aktuella kabeldragningen, säkringen och miljön. Lägg kraft- och styrkablar separat.
Styrning, plintar och polaritet

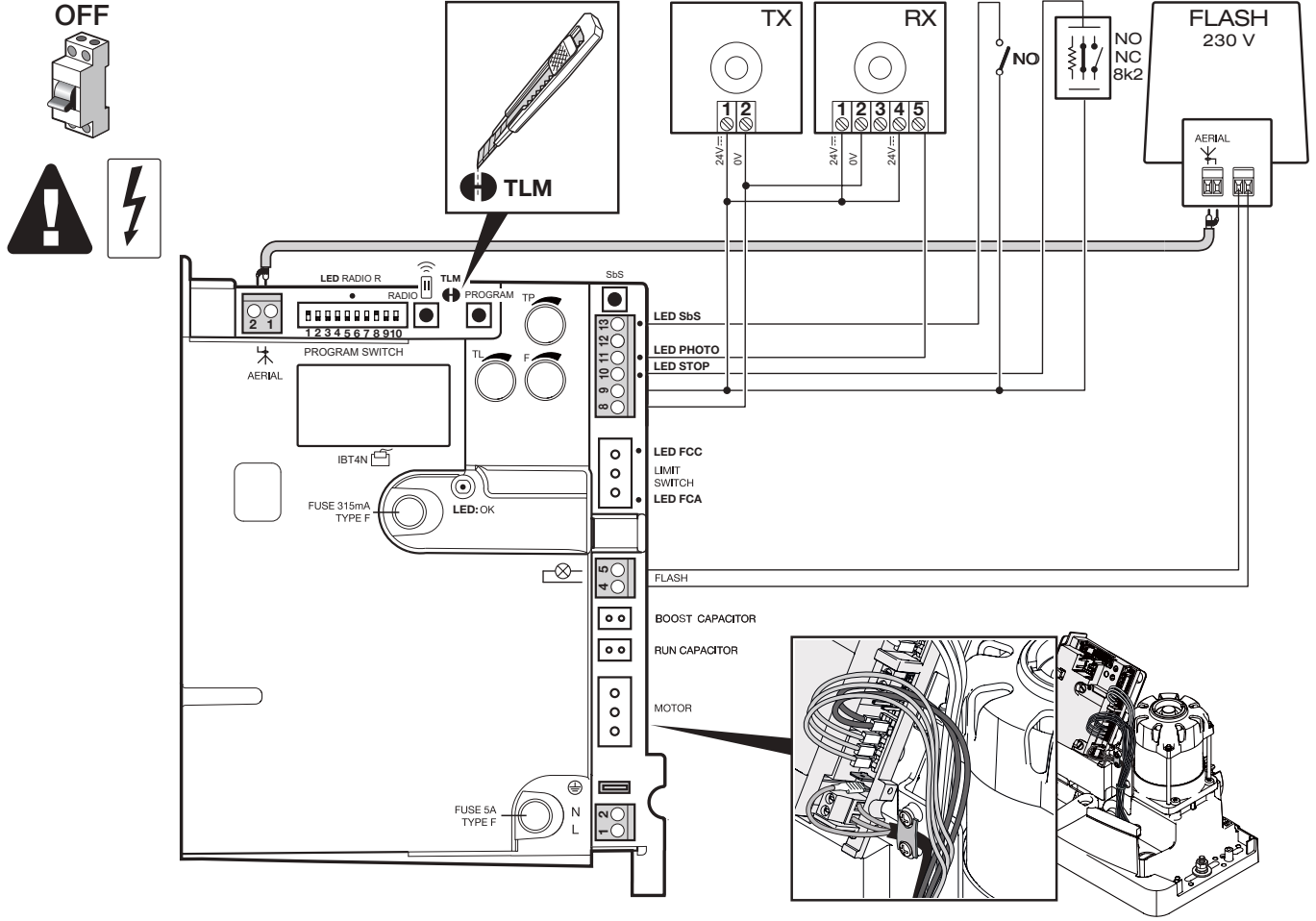

Följande kopplingsschema gäller ROBO600-kortet med 10 DIP-omkopplare, trimrarna TL/TP/F och knapparna RADIO, PROGRAM och SbS. Den nyare versionen har dessutom Standby-funktion .
| Plint / kontakt | Funktion och anslutning |
|---|---|
| Nät L / N / PE | 230 V AC, 50/60 Hz. L är fasledare, N neutralledare och PE skyddsledare; detta är inte DC-polaritet. |
| 4–5 FLASH | Kopplad utgång på 230 V AC för nätansluten varningslampa; ingen +/−-polaritet. |
| 8 (0 V) / 9 (+24 V) | Hjälpmatning 8 = minus (−), 9 = plus (+), 24 V DC ±10 %, totalt max. 100 mA. |
| 9–10 STOP | Inlärd NO/NC-säkerhetsingång eller resistiv säkerhetsanordning enligt schemat. Efter en ändring ska du läsa in på nytt. |
| 9–11 PHOTO | Potentialfri NC-kontakt för fotoceller. Ett avbrott under stängning gör att rörelseriktningen vänds. |
| 8–12 PHOTOTEST | Testad strömförsörjning till TX-sändaren; 8 = 0 V (−), 12 = testad +24 V, max. 100 mA. Detta är inte en permanent strömförsörjning för extern styrutrustning. |
| 9–13 SbS | Potentialfri NO-kommandoingång för stegvis manövrering. Det externa reläet ska endast sluta kretsen mellan 9–13; det får inte mata in egen spänning där. |
| AERIAL 1–2 | 1 = koaxialkabelns mittledare, 2 = skärm. Detta är inte en strömmatning för tillbehör. |
| LIMIT SWITCH / MOTOR | Kontakter för ändlägesbrytare och motor. Ändra riktningen endast när strömmen är frånkopplad och enligt anvisningarna för motsatt riktning. |
Räkna ihop strömförbrukningen för alla anslutna enheter när du använder hjälputgången. Ett par EPM-fotoceller kan dra upp till 55 mA. Två par kan överskrida gränsen på 100 mA redan innan ytterligare tillbehör ansluts. I så fall krävs en separat, särskilt dimensionerad strömförsörjning. Potentialfria NO/NC-kontakter har ingen +/−-polaritet.
STOP-säkerhetsingång 9–10
En potentialfri slutande NO-kontakt, brytande NC-kontakt eller säkerhetslist med konstant motstånd kan anslutas 8,2 kΩ. Ingångstypen identifieras vid inläsningen. Om tillståndet ändras från det inlärda tillståndet stoppas rörelsen och riktningen vänds kortvarigt.
Flera NO-kontakter kopplas parallellt och flera NC-kontakter i serie. Resistiva säkerhetslister kan seriekopplas med ett enda avslutande motstånd på 8,2 kΩ enligt listens anvisningar. Kombinationstyper kräver inkoppling enligt monteringsanvisningen; skapa inte egna kombinationer av byglar. Motståndet på 8,2 kΩ ersätter inte en nödvändig säkerhetsanordning. Upprepa inläsningen av enheterna och testa att de löser ut.

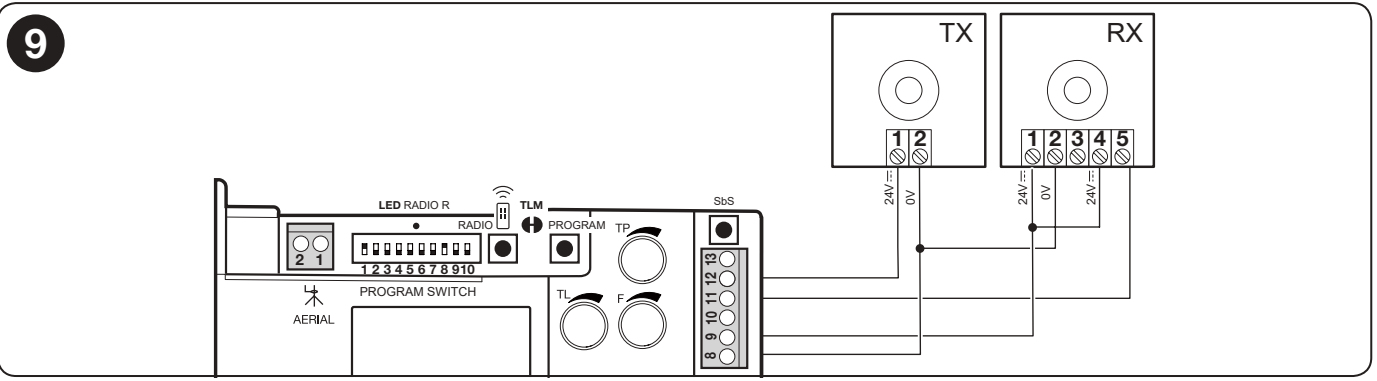

Anslutning av NICE EPM-fotoceller
| EPM | Utan Fototest | Med Fototest |
|---|---|---|
| TX-plint 1 (+) | 9 (+24 V DC) | 12 (testad +24 V DC) |
| TX-plint 2 (−) | 8 (0 V) | 8 (0 V) |
| RX-plint 1 (+) / 2 (−) | 9 / 8 | 9 / 8 |
| RX-plint 4 COM / 5 NC | 9 / 11 | 9 / 11 |
Plint 3 (NO) på RX används inte för säkerhetsfunktionen PHOTO. När anslutningen är klar ska du utföra inläsningen av enheterna och testa genom att bryta ljusstrålen. Klipp inte av byglingen SYNC på EPM vid DC-matning; den används för synkronisering med AC-matning. Anslutning av två par kräver även att strömförbrukning och ömsesidig störning bedöms.
TX och RX måste stå exakt mitt emot varandra. Vid avstånd över 10 m justeras byglingen +10m på RX enligt EPM-anvisningarna. EPM:s normala användbara räckvidd är 15 m; dimma, regn och damm kan minska den. Fotoceller skyddar passagen, men inte alla kläm- eller skärställen på grinden.
Första driftsättning och kontroll av rörelseriktningen
Innan strömmen ansluts måste mekaniska stopp, ändlägesfästen, skyddsjordning och säkerhetsingångar vara färdigmonterade och anslutna. Om grinden har en gångdörr måste öppningen av den blockera den automatiska rörelsen.
- Frikoppla motorn, flytta grindbladet för hand till ungefär mitten av rörelsebanan och koppla in drivningen igen.
- När strömmen slås på ska OK-lysdioden blinka ungefär en gång per sekund. När rörelsebanan är fri och grinden inte står i ett ändläge ska PHOTO/FOTO, FCA och FCC lysa; NO-ingången för manöverkommando ska vara släckt när inget kommando ges. Grinden ska inte röra sig av sig själv.
- Kontrollera med ändlägesbrytarens arm att rätt lysdiod, FCA eller FCC, slocknar. Vid fel ska strömmen kopplas från. Kontrollera sedan kontaktdon, säkerhetsanordningar och säkringar.
- När inställningarna är klara, och även efter inläsning av säkerhetsanordningarna på ROBO600, ska du med ett kort SbS/P.P.-kommando kontrollera att den första rörelsen efter start är öppning. Stoppa grinden om den rör sig åt motsatt håll. Fel rörelseriktning kan även vända säkerhetsanordningarnas funktion.
Om den första rörelsen går åt fel håll
Koppla från nätspänningen och kontrollera att anläggningen är spänningslös. Vrid enligt originalbilden motorkontakten och ändlägesbrytarnas kontakt 180°. Slå på strömmen och upprepa öppningstestet från mitten av rörelsebanan. Ändra inte riktningen genom att byta plats på säkerhetsingångarna eller öka kraften.
Inläsning av STOP och PHOTO
ROBO600 måste registrera de anslutna säkerhetsanordningarna. Upprepa inläsningen när de ändras och även när DIP 1 eller DIP 2 ändrar läge.
- Tryck in och håll PROGRAM. Efter ungefär 3 s startar inläsningen och OK-lysdioden blinkar snabbare; håll fortfarande knappen intryckt.
- Vänta tills inläsningen är klar: STOP-lysdioden tänds och OK-lysdioden förblir grön.
- Släpp PROGRAM-knappen inom 10 s. Tre gröna blinkningar bekräftar att inläsningen lyckats; fem röda blinkningar betyder att den misslyckats.
- Kontrollera STOP- och PHOTO-lysdioderna och att båda enheterna fungerar. Åtgärda orsaken om inläsningen misslyckas och upprepa den.
Test av den färdigmonterade grinden
- Testa fullständig öppning och stängning, att grinden stannar korrekt före de mekaniska stoppen och att rörelsen är jämn.
- Testa varje säkerhetsanordning separat. Bryt fotocellernas ljusstråle vid TX, vid RX och mellan dem; kontrollera att grinden stannar eller vänder riktning som förväntat.
- En tekniker mäter krafterna på den färdigmonterade grinden och ställer in den lägsta kraft som ger tillförlitlig rörelse. Fotoceller och F-inställningen ersätter inte en bedömning av alla riskområden.
- Överlämna först efter godkända tester bruksanvisningen, nycklarna, instruktioner för manuell manövrering och en underhållsplan.
Inställningar för DIP-omkopplare och trimpotentiometrar
Inställningarna ska ändras av en tekniker när grinden står stilla. Koppla från strömmen innan du arbetar med anslutningarna. Efter ändring av läge, tid eller kraft ska du testa fullständig öppning och stängning samt säkerhetsanordningarna igen.
| DIP 1 | DIP 2 | Läge |
|---|---|---|
| OFF | OFF | Manuellt – rörelse endast medan kommandot hålls intryckt. |
| ON | OFF | Halvautomatiskt – hela rörelsen utförs efter ett kort kommando. |
| OFF | ON | Automatiskt – efter öppning och en paus följer stängning. |
| ON | ON | Automatiskt + alltid stängning – när strömmen återkommer kan grinden stängas efter 5 s förvarningsblinkning. |
| DIP | Funktion | Effekt |
|---|---|---|
| 3 ON | Flerbostadsläge | Under öppning ignoreras nästa steg-för-steg-kommando; vid stängning vänder kommandot rörelseriktningen. Gäller inte i manuellt läge. |
| 4 ON | Förvarningsblinkning | 5 s före rörelsen; 2 s i manuellt läge. |
| 5 ON | Stängning efter fotocellspassage | Automatiskt läge: grinden stängs 5 s efter att passagen har frigjorts. Halvautomatiskt läge: aktivering av FOTO under stängning leder till automatisk stängning efter den inställda paustiden. |
| 6 ON | FOTO även vid öppning | Om ljusstrålen bryts stoppas även öppningen; i halvautomatiskt/automatiskt läge återupptas rörelsen när strålen är fri igen. |
| 7 ON | Mjukstart | Minskar rycket vid start. |
| 8 ON | Inbromsning | Vid inställning av TL måste hänsyn tas till att inbromsningen börjar cirka 50–70 cm före ändlägesbrytaren. Även motorns vridmoment minskar; vid stort motstånd kan grinden stanna. |
| 9 / 10 | Elektrisk bromsning | OFF/OFF = av; OFF/ON = svag; ON/OFF = medel; ON/ON = stark. |
Fabriksinställning enligt anvisningarna: DIP 1 och 8 ON, övriga OFF (halvautomatiskt läge med inbromsning). Efter ändring av DIP 1–2 ska du alltid läs in enheterna igen. Vid inbromsning är hastigheten cirka 30 % av det nominella värdet; vridmomentet minskar med 70 %. Inbromsningen börjar vid TL/2. Standardvärdet TL 90 s innebär att inbromsningen börjar efter 45 s; kontrollera effekten av ändringen vid nästa öppning från ändläget.
| Trimmer | Vad den ställer in | Så kontrollerar du |
|---|---|---|
| TL | Maximal öppnings-/stängningstid. | Utför en fullständig öppning och stängning i halvautomatiskt läge. Lämna en marginal på 2–3 s. Om intervallet inte räcker, använd förlängningen TLM enligt kortet. Vid inbromsning ska tiden även ställas in utifrån när inbromsningen börjar. |
| TP | Pausens längd före automatisk stängning. | Aktivera det automatiska läget, öppna hela grinden och mät den faktiska pausen före stängning. |
| F | Kraft/motormoment. | Bekräfta inställningen genom att mäta slagkrafterna och testa säkerheten. Att öka F är inte ett sätt att kompensera för ett mekaniskt fel på grinden. |
Nyare version – standbyläge Standby
Det här avsnittet gäller endast versionen ROBO600 med stöd för Standby. Det gäller inte äldre kort utan den här funktionen. Efter inläsning av enheterna är standardväntetiden 300 s; på ett nytt eller helt raderat kort är tiden före inläsning 600 s. I Standby är den extra strömutgången inaktiv, vilket är viktigt vid extern styrning.
- Tryck kort på PROGRAM och avläs LED OK: 2 blinkningar = Standby aktivt; 1 blinkning = inaktivt.
- Välj önskat läge med ytterligare korta tryck på PROGRAM.
- Spara genom att hålla PROGRAM intryckt i minst 5 s, tills LED OK återgår till normal blinkning på 1 Hz. Teknikern ändrar väntetiden via Oview eller ProView, inte med den här knappsekvensen.
Inbyggd mottagare och fjärrkontroller
ROBO600 har en inbyggd mottagare 433,92 MHz med O-CODE-kodning. Välj sändare utifrån det aktuella kortet; samma frekvens garanterar inte i sig kompatibilitet. Programmera när grinden står stilla.
Läge I – lagra hela fjärrkontrollen
- Håll RADIO-/mottagarknappen intryckt tills dess LED tänds (cirka 4 s) och släpp sedan knappen.
- Håll inom 10 s en vald knapp på den nya fjärrkontrollen intryckt i cirka 3 s, tills mottagaren bekräftar lagringen med tre blinkningar.
- En till fjärrkontroll kan lagras på samma sätt inom de följande 10 s; annars väntar du tills läget avslutas.
| Knapp i läge I | Tilldelat kommando |
|---|---|
| 1 | Steg för steg |
| 2 | Delöppning för gångtrafik |
| 3 | Öppna |
| 4 | Stäng |
En- och tvåknappsfjärrkontroller använder endast motsvarande första knappar. Enligt manualen kan ROBO600 lagra upp till 100 fjärrkontroller i läge I.
Läge II – ett kommando per vald knapp
| Antal tryck på RADIO | Kommando |
|---|---|
| 1 | Steg för steg |
| 2 | Delöppning |
| 3 | Öppna |
| 4 | Stäng |
| 5 | Stopp |
Tryck kort på RADIO lika många gånger som numret för det önskade kommandot. LED-lampan blinkar lika många gånger. Håll inom 10 s den valda knappen på fjärrkontrollen intryckt i cirka 3 s, tills tre blinkningar bekräftar lagringen. Upprepa proceduren för varje ytterligare knapp.
Lägga till en fjärrkontroll med hjälp av en fungerande fjärrkontroll
Håll nära mottagaren, cirka 10–20 m bort, knappen på den nya fjärrkontrollen intryckt i minst 5 s och släpp den. På den gamla fjärrkontrollen trycker du på motsvarande knapp 3 gånger; tryck sedan en gång på knappen på den nya fjärrkontrollen. Den nya fjärrkontrollen får samma tilldelning som den gamla. I läge I kan du använda vilken knapp som helst på den gamla fjärrkontrollen; i läge II använder du knappen med önskat kommando. Låt endast den mottagare som ska programmeras vara strömsatt.
Radiominnets lås
Om det inte går att lagra eller radera kan minnet vara låst. Stäng av strömmen, håll RADIO intryckt och slå på strömmen igen. Släpp RADIO-knappen efter cirka 5 s och två långsamma blinkningar från radio-LED-lampan. Välj inom 5 s med korta tryck på RADIO: LED släckt = upplåst, tänd = låst. Fem sekunder efter det sista trycket bekräftar två långsamma blinkningar att proceduren är avslutad.
Diagnostik och vanliga fel
| Indikation | Betydelse/kontroll |
|---|---|
| OK: 1 grön blinkning/s | Normal drift. |
| OK: 2 snabba gröna blinkningar | Ändring av status för en ingång, fotoceller eller radiokommando. |
| OK: 1 röd blinkning, paus, sedan 1 igen | Enheterna har inte lästs in korrekt eller så har DIP 1–2 ändrats. Kontrollera anslutningarna och läs in igen. |
| OK: 2 röda blinkningar | Fotocellen har aktiverats. Kontrollera om det finns ett hinder, TX/RX-inriktningen och NC-kontakten. |
| OK: 4 röda blinkningar | STOP aktiv. Kontrollera säkerhetsanordningen och dess anslutning. |
| OK: 5 röda blinkningar | Fel i interna parametrar. Vänta minst 30 s; om felet kvarstår utför teknikern radering och ny inläsning. |
| OK: 7 röda blinkningar | Fel i intern krets eller ändrad DIP 1–2. Kontrollera anslutningarna efter att strömmen kopplats från och slagits på igen; läs in på nytt om läget ändras. Ett kvarstående fel ska åtgärdas av servicepersonal. |
| OK: 8 röda blinkningar | Ett kommando är fortfarande aktivt. Släpp knappen eller koppla från reläet som hålls tillslaget. |
| OK släckt/lyser med fast sken | Kontrollera strömförsörjning och säkringar; en felaktig signalering med fast sken kan tyda på ett fel på kortet. |
| PHOTO/STOP släckt | Säkerhetsingången tillåter inte rörelse. Koppla inte förbi den; kontrollera enheten och inläsningen. |
| Radio-LED: 1/6/8 snabba blinkningar | Fjärrkontrollen är redan lagrad/inkompatibel kodning/minnet är fullt. |
Om motorn inte reagerar ska du först kontrollera matningen, säkringen, säkerhetsingångarnas status och kommandot. Om rörelsen går åt fel håll korrigerar du riktningen enligt ovanstående förfarande. Avbryt användningen vid ovanliga ljud, skador eller ryckig gång; öka inte kraften som ersättning för reparation.
Radera minnet
Radera alla fjärrkontroller
Med minneslåset upplåst, håll in RADIO, tills LED-lampan tänds, slocknar och börjar blinka. Släpp knappen under den tredje blinkningen. Fem blinkningar bekräftar att fjärrkontrollerna har raderats. Alla sparade sändare raderas, så se till att kunna programmera in dem på nytt.
Radera styrningen och inlärda enheter
- Stäng av strömmen medan motorn står stilla.
- Håll in PROGRAM och slå på strömmen igen. Fortsätt hålla in knappen tills OK-lysdioden tänds, slocknar och börjar blinka.
- Släpp PROGRAM under den tredje blinkningen från OK-LED-lampan. Fem blinkningar bekräftar att åtgärden har lyckats.
- Läs in säkerhetsanordningarna på nytt och genomför alla tester. Detta förfarande raderar inte fjärrkontrollerna, men upphäver minneslåset för radion. De mekaniska DIP-omkopplarnas och trimpotentiometrarnas lägen ändras inte automatiskt.
Regelbunden kontroll och service
Låt en fackman utföra service minst var sjätte månad eller efter 20 000 manövreringar, beroende på vilket som inträffar först. Vid intensiv användning eller i krävande miljöer anpassas intervallet enligt serviceplanen.
- Kontrollera infästningar, korrosion, kablar och vatteninträngning efter att strömmen har kopplats från.
- Kontrollera slitage på drev, kuggstång, styrning och ändstopp, samt glapp och manuell gång.
- Rengör fotocellerna och kontrollera frikopplingen. Efter återinkoppling av strömmen, testa alla säkerhetsanordningar, stoppfunktionen och krafterna.
- Spara serviceprotokollet och bruksanvisningen. Gå inte in i passagen när grinden är i rörelse; håll fjärrkontroller och fasta manöverdon utom räckhåll för barn.
Tekniska specifikationer för NICE ROBO600
| Matning till motor och styrning | 230 V AC, 50/60 Hz |
|---|---|
| Märkeffekt | 300 W |
| Nominellt/maximalt vridmoment | 9 / 18 Nm |
| Motsvarande nominell/maximal kraft | 300 / 600 N; drivkraften är inte grindens vikt |
| Hastighet utan belastning/vid nominellt vridmoment | 11 / 8,5 m/min |
| Kuggstång/drev | Modul 4 / Z15, delningsdiameter 60 mm |
| Max. grindvikt | 600 kg |
| Max. grindlängd / passageöppning för detta paket | 8 m enligt bruksanvisningen / 6 m passageöppning enligt denna produktsida |
| Kontinuerlig drift | Max. 4 minuter; cykler beroende på grindlängd |
| Kapslingsklass/elsäkerhetsklass | IP44 / I – skyddsjordning |
| Temperatur | −20 till +55 °C |
| Hjälputgång | 24 V DC ±10 %, max. 100 mA |
| FLASH-utgång | 230 V AC, max. 60 W enligt den tekniska tabellen |
| Motorns egen vikt | 11 kg |
| Radio | 433,92 MHz, inbyggd O-CODE-mottagare |
Mått och monteringsutrymme

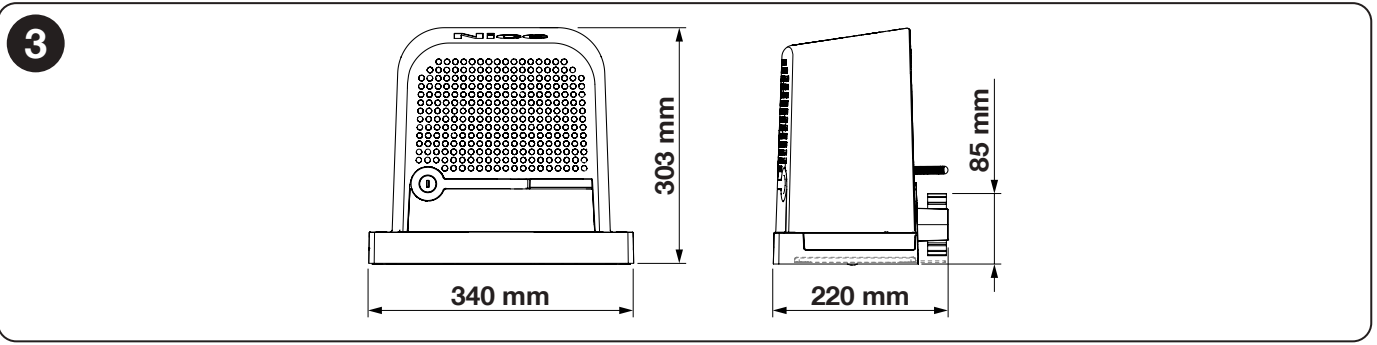

Monteringsritningen för ROBO600 anger yttermåtten 340 × 220 × 303 mm (höjd) och drevets axel 85 mm ovanför underlaget. Utgå från denna ritning vid monteringen. Lämna utrymme för att öppna kåpan, komma åt nyckeln och använda frikopplingen på ett säkert sätt när du väljer monteringsplats.
