Drivpaket för skjutgrind upp till 400 kg CAME BXV04AGS, 801MS-0150 (D)
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
7 638,39 kr inkl. moms
| Vikt |
|---|
| 12 kg |
Produktbeskrivning Drivpaket för skjutgrind upp till 400 kg CAME BXV04AGS, 801MS-0150 (D)
Drivsystem CAME BXV04AGS är avsett för skjutgrindar med en vikt på upp till 400 kg och en passagebredd på upp till 14 m. Den har en elektromekanisk stoppbrytare. Drivsystemet är intereverserbart. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
BXV04AGS med ZN7-styrkort är en drivenhet för skjutgrindar med 24 V DC-motor och mekaniska ändlägesbrytare. Nätanslutningen är 230 V AC. Bedöm grindens vikt, längd och motstånd tillsammans; drivenheten är inte en lösning för ett trögt eller skadat grindblad.
Installation, nätanslutning och driftsättning ska utföras av en kvalificerad tekniker. Koppla bort nätströmmen och eventuella batterier före ingrepp. Encoder och fotoceller ersätter inte fasta stopp, skydd av riskområden eller kontroll av krafterna på den färdiga grinden.
Kontrollera ZN7-kortet och dess meny innan programmering. De angivna värdena motsvarar menyalternativen F28 = 60–100 %, F8 = 1/2 och U3 = 0/1. Om ditt kort erbjuder andra värden ska du använda inställningarna för just den versionen; versionen visas via H1.
Sats CAME BXV04AGS

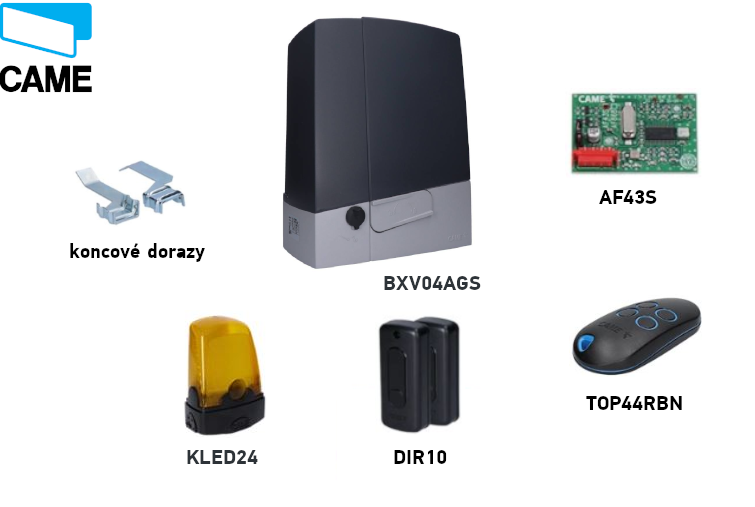

Satsen innehåller en drivenhet med 24 V-motor, fjärrkontroll, fotoceller, radiomottagare och signallampa. Välj ytterligare komponenter, särskilt kuggstång och extra manöverdon, utifrån den specifika grinden. Kontrollera beteckningen på styrenheten och de medföljande komponenterna före anslutning.
| Egenskap | CAME BXV04AGS |
|---|---|
| Sats |  BXV04AGS / 801MS-0150 (D) |
| Max. grindblad | 400 kg / 14 m |
| Motor / effekt | 24 V DC / 170 W |
| Styrenhet i den här manualen | ZN7: display och meny |
| Drift | Intensiv drift |
| Radiominne | 250 användare |
Kompatibla tillbehör
| Vad | Varför | Typ |
|---|---|---|
| Fotoceller | Övervakning av passagen; välj reaktion för säkerhetsingången. |
|
| Signallampa | Signalering av grindens rörelse. |
|
| Mottagare | Radiostyrning med matchande kodning. |
|
| Fjärrkontroll | Ytterligare sändare för kompatibelt system med fast kod. |
|
| Kuggstång | Överför rörelsen till grindbladet. |
|
| Tryckknapp / nyckelbrytare | Lokal manöver eller STOPP. |
|
Montering av drivenheten
När drivenheten är frikopplad ska grinden kunna röra sig lätt längs hela sträckan, utan lutning, skadade hjul eller risk för att den hoppar ur styrningen. Kontrollera att det finns fasta mekaniska stopp i både öppet och stängt läge, att underlaget är stabilt och att områden där grindbladet kan klämma någon är skyddade. Vatten får inte samlas i drivenhetens utrymme eller träffa den direkt med en vattenstråle.

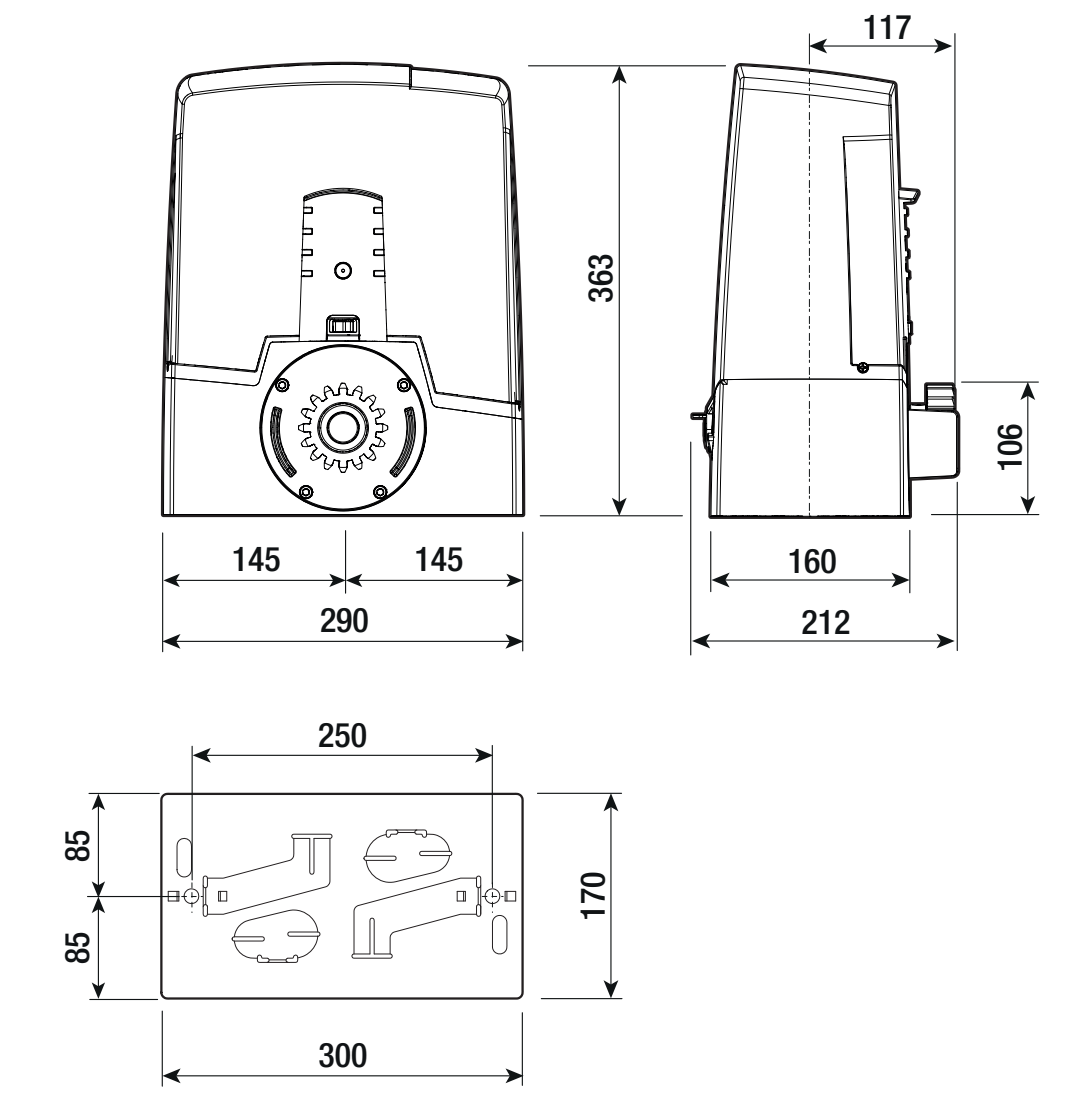

Fundament och förankringsplatta

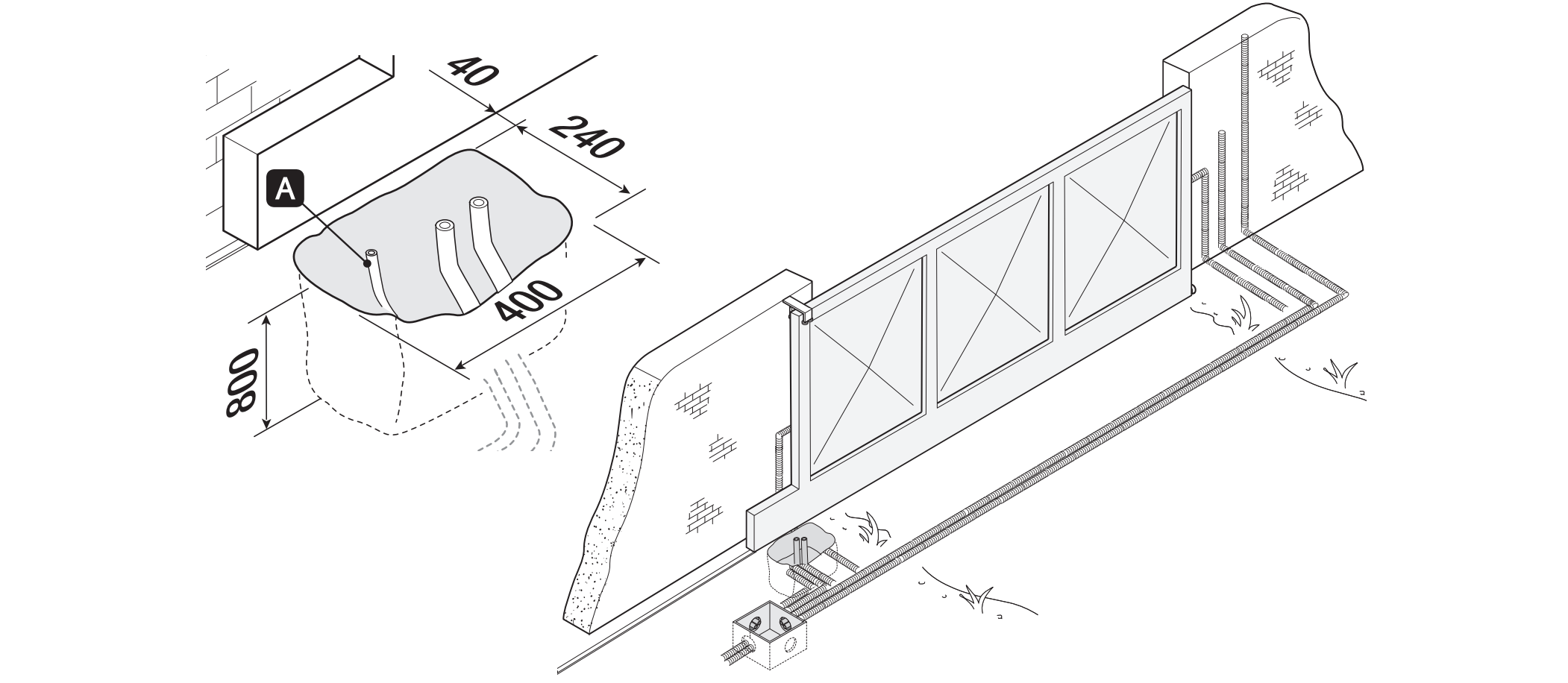

Ett exempel på installation har ett schakt på 400 × 240 mm och ett djup på 800 mm. Anpassa fundamentets mått efter underlaget och den aktuella grinden. Formen ska sticka upp 50 mm över marknivån; använd armering och M12-förankringar. För matningen till drivenheten rekommenderas ett skyddsrör med Ø 40 mm, för tillbehör Ø 25 mm och för eventuell frikopplingsvajer Ø 20 mm.

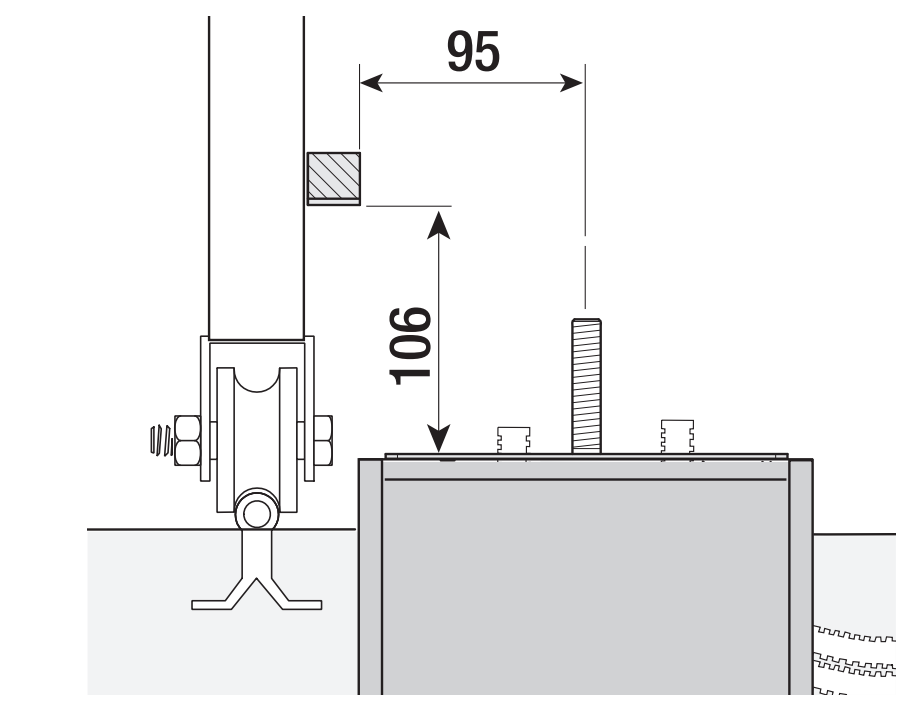

Placera förankringsplattan vågrätt, dra kablarna genom dess hål och låt förankringarnas gängade delar sticka upp ovanför ytan. Låt betongen härda i minst 24 timmar. Bestäm plattans läge i förhållande till kuggstången enligt måttritningen; drevets höjd skiljer sig mellan dessa två drivenheter.
Placering och höjdjustering

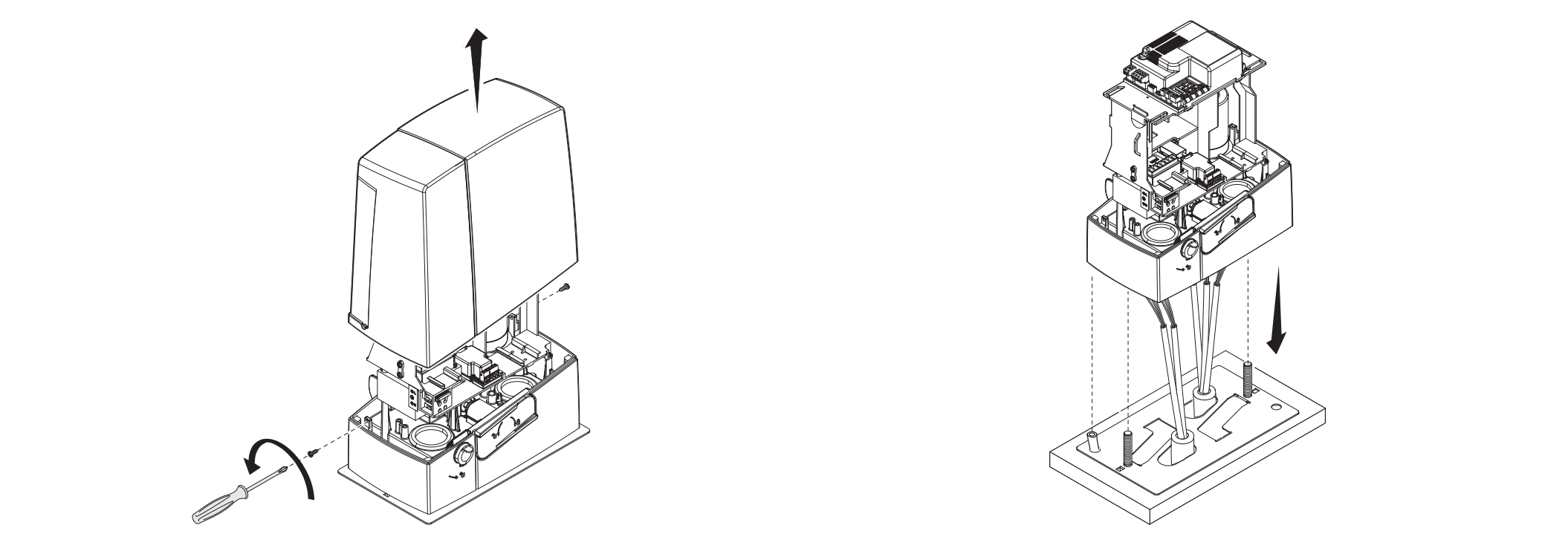

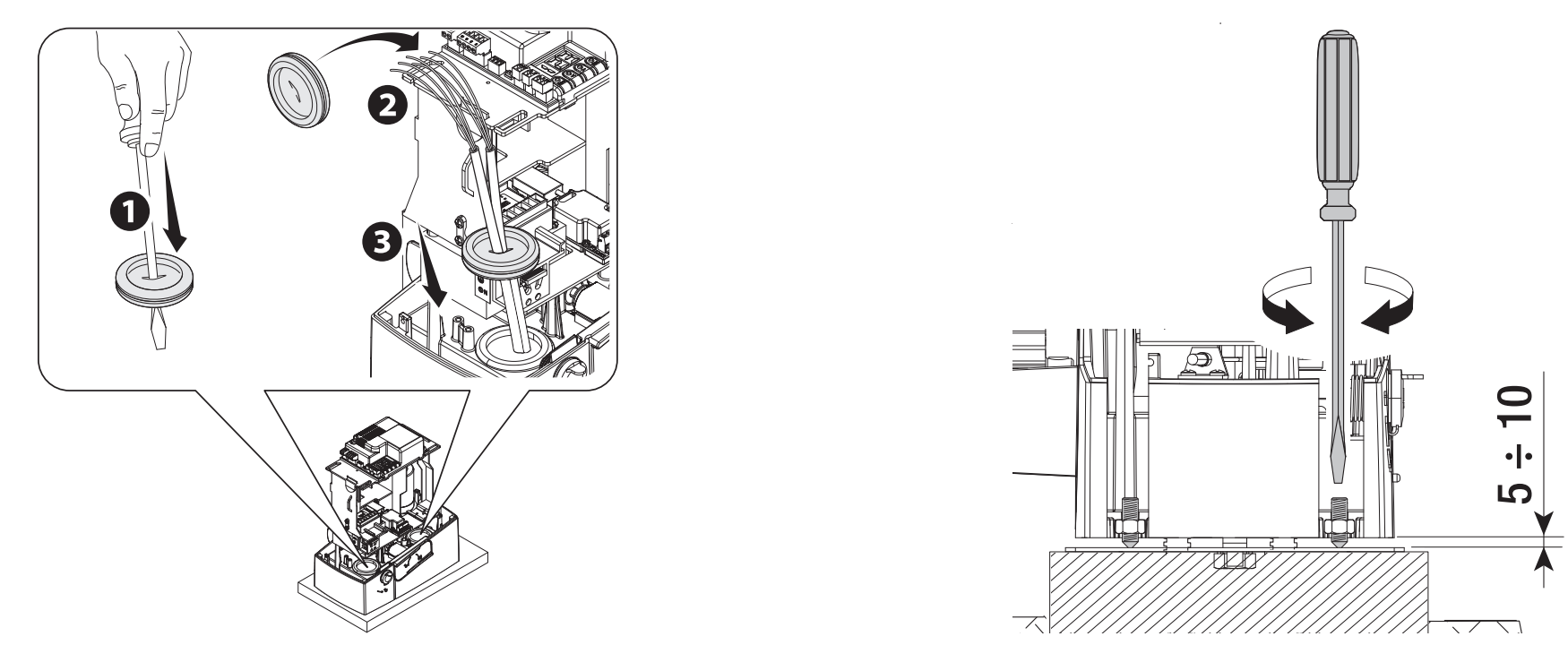

Ta av kåpan och placera drivenheten på plattan. Kablarna måste dras genom husets undersida och genom korrekt monterade kabelgenomföringar. Höj drivenheten med de gängade justerfötterna under justeringen med 5–10 mm, så att det finns marginal för justering av ingreppet.
Kuggstång och ingreppsspel

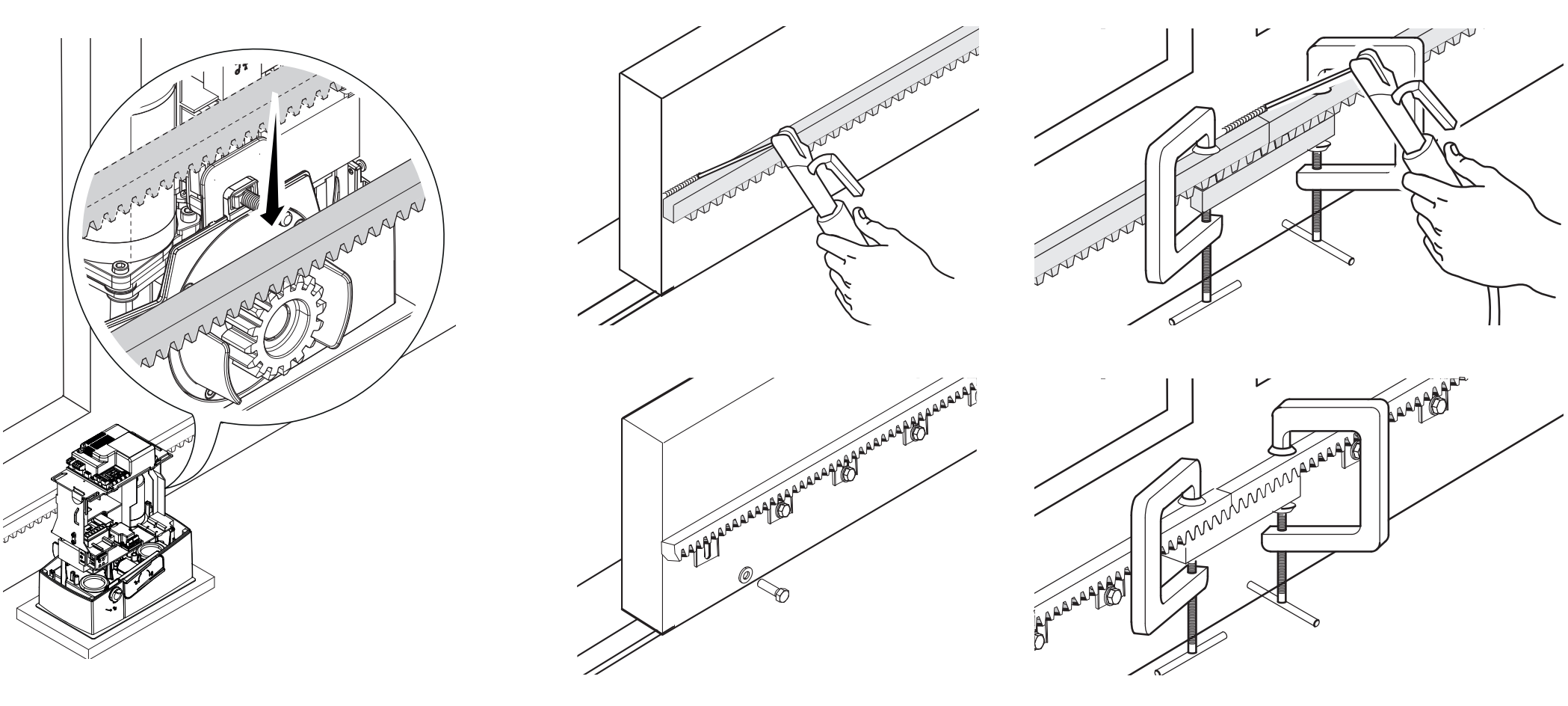

Frikoppla drivenheten och montera kuggstången medan du flyttar grinden för hand. När delarna skarvas ska en hjälpkuggstång placeras under skarven, så att kuggarna fortsätter jämnt över skarven. Justera drivenhetens vertikala och horisontella läge efter monteringen.

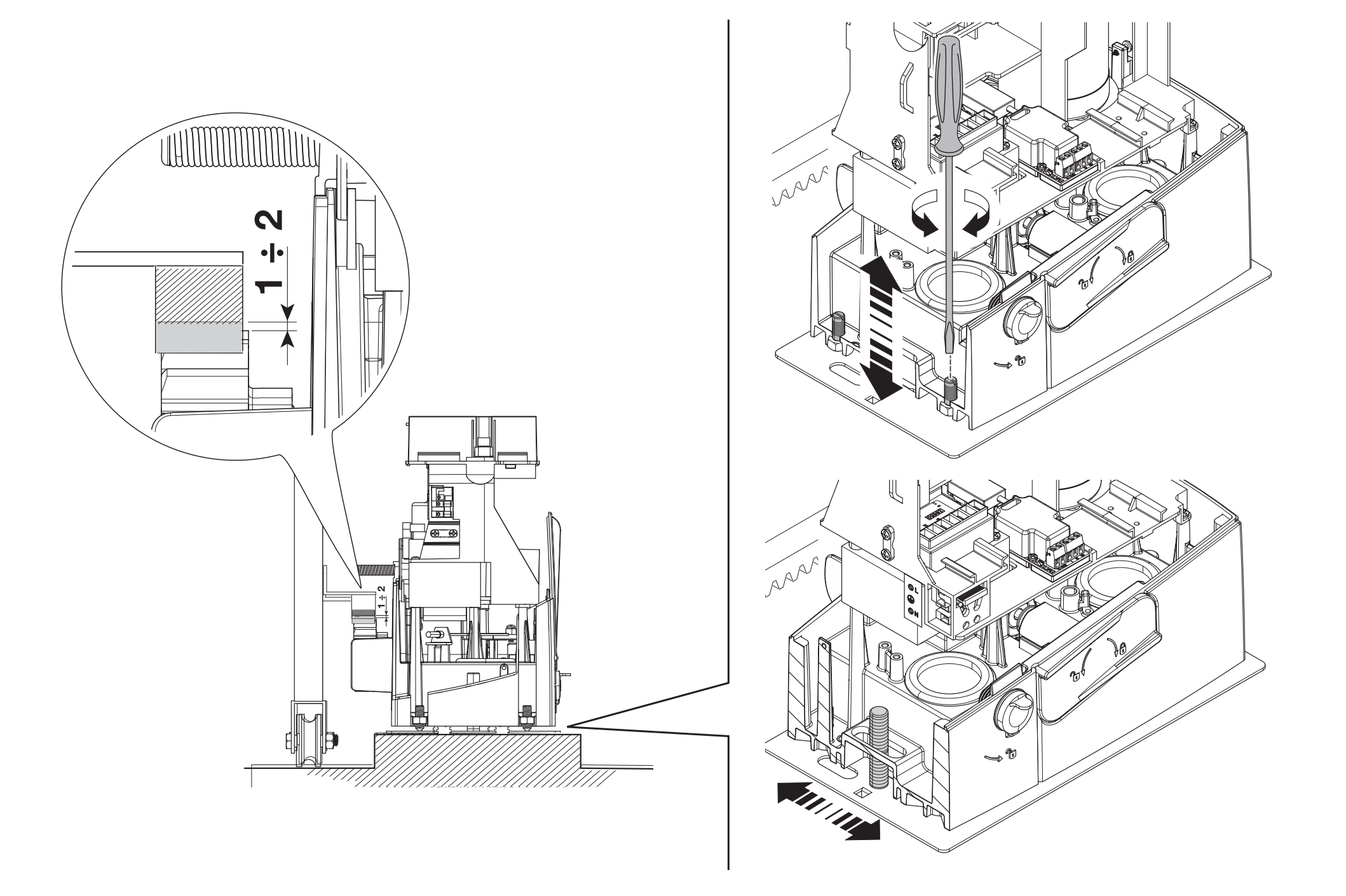

Lämna ett spel på 1–2 mm mellan kuggstången och drevet. Grindens vikt får inte vila på drivenheten. Kör grinden för hand längs hela sträckan, kontrollera ingreppet och kuggstångens skarvar och dra först därefter åt muttrarna och brickorna på förankringarna.

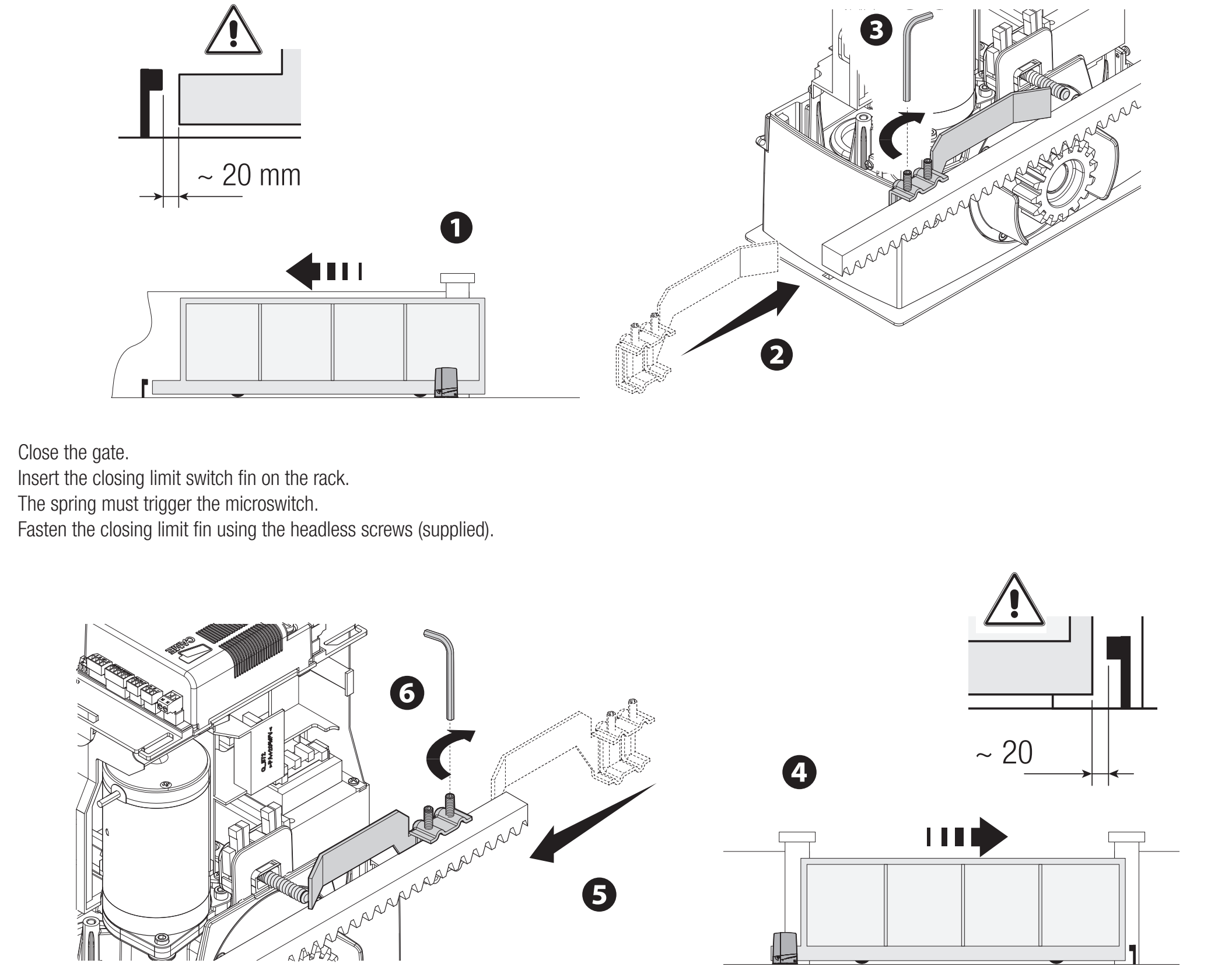

Mekaniska ändlägesbrytare
Flytta grindbladet för hand till öppet läge. Fäst öppningsändlägets brytstopp på kuggstången så att dess ansats pålitligt påverkar fjädermikrobrytaren. Ställ in stängningsstoppet på samma sätt. Säkra stoppen ordentligt; grindens fasta mekaniska stopp och drivenhetens brytstopp har olika funktioner.
I den avbildade monteringen ska du lämna cirka 20 mm till det fasta stoppet vid ändläget. Kontrollera eftergången vid faktisk hastighet och belastning.
Kabeldragning
| Anslutning | Kabel / villkor |
|---|---|
| Nät 230 V AC, L/N/PE | 3G × 1,5 mm² upp till 20 m; 3G × 2,5 mm² vid 20–30 m. |
| Manöverdon | Antal ledare enligt manövreringen, ledararea 0,5 mm² för angivna korta sträckor. |
| Fotoceller DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Säkerställ anslutning av TX och NC-kontakten. |
| Antenn | RG58, högst 10 m; rekommenderad längd upp till 5 m. |
| RSE / CRP | UTP CAT 5; separat seriell anslutning, inte motorströmförsörjning. |
Antalet ledare måste räcka för hela det valda kopplingsschemat. Vid längre kabeldragning, parallella belastningar eller annan utrustning måste en tekniker beräkna ledararean på nytt utifrån ström och spänningsfall. Skydda kablarna mot skador och kontakt med motorn eller transformatorn; dra nätledningen och lågspänningskretsarna lämpligt åtskilda.

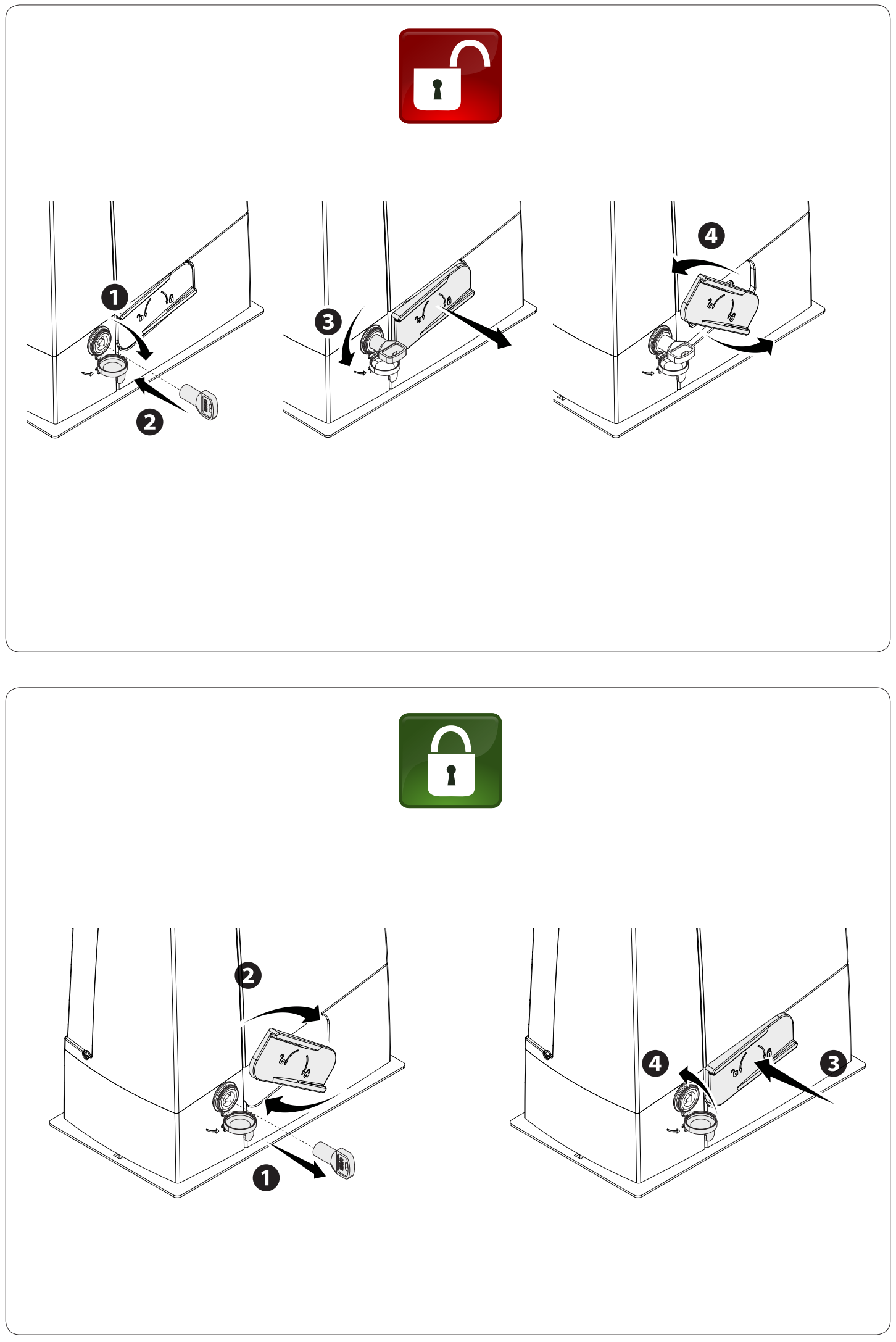

Manuell frikoppling vid strömavbrott
Koppla från strömmen och säkra grindbladet innan du flyttar grinden manuellt. Frikoppling av en skadad eller obalanserad grind kan orsaka okontrollerad rörelse.
- Sätt nyckeln i låset och vrid den i pilens riktning enligt bilden.
- Dra i och öppna frikopplingsspaken enligt bilden.
- Flytta grinden för hand på ett kontrollerat sätt och se till att inga personer befinner sig i dess rörelsebana.
- För att åter låsa grinden, för spaken till ursprungsläget och lås mekanismen. Kontrollera att drivningen är låst innan du ger ett motorkommando.
Översikt över styrkortet ZN7

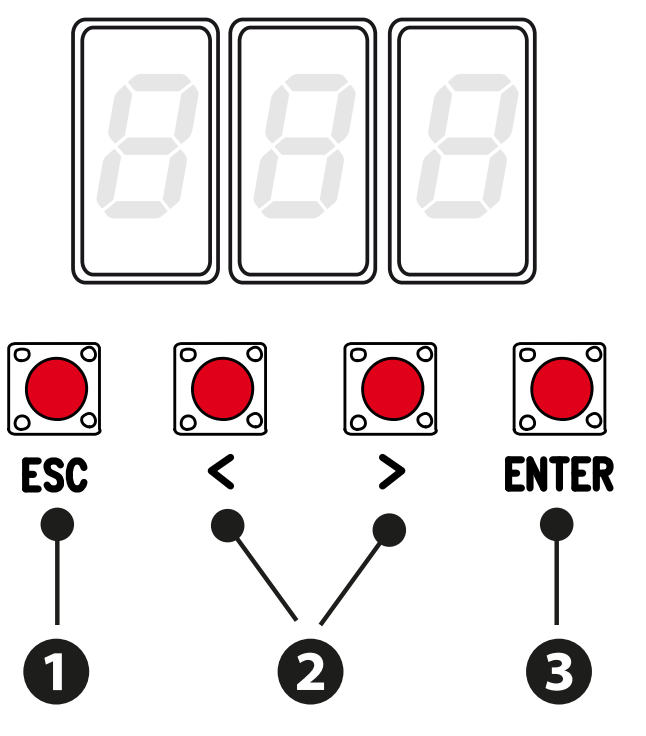

ZN7 har en display och knapparna ESC, piltangenterna och ENTER. Inställningar, tider och användare hanteras via menyn. Kontakterna AF, Memory Roll, R700/R800, RSE och RIOCN8WS har olika funktioner; sätt i eller ta ut kortet endast när både nätströmmen och batterierna är frånkopplade.

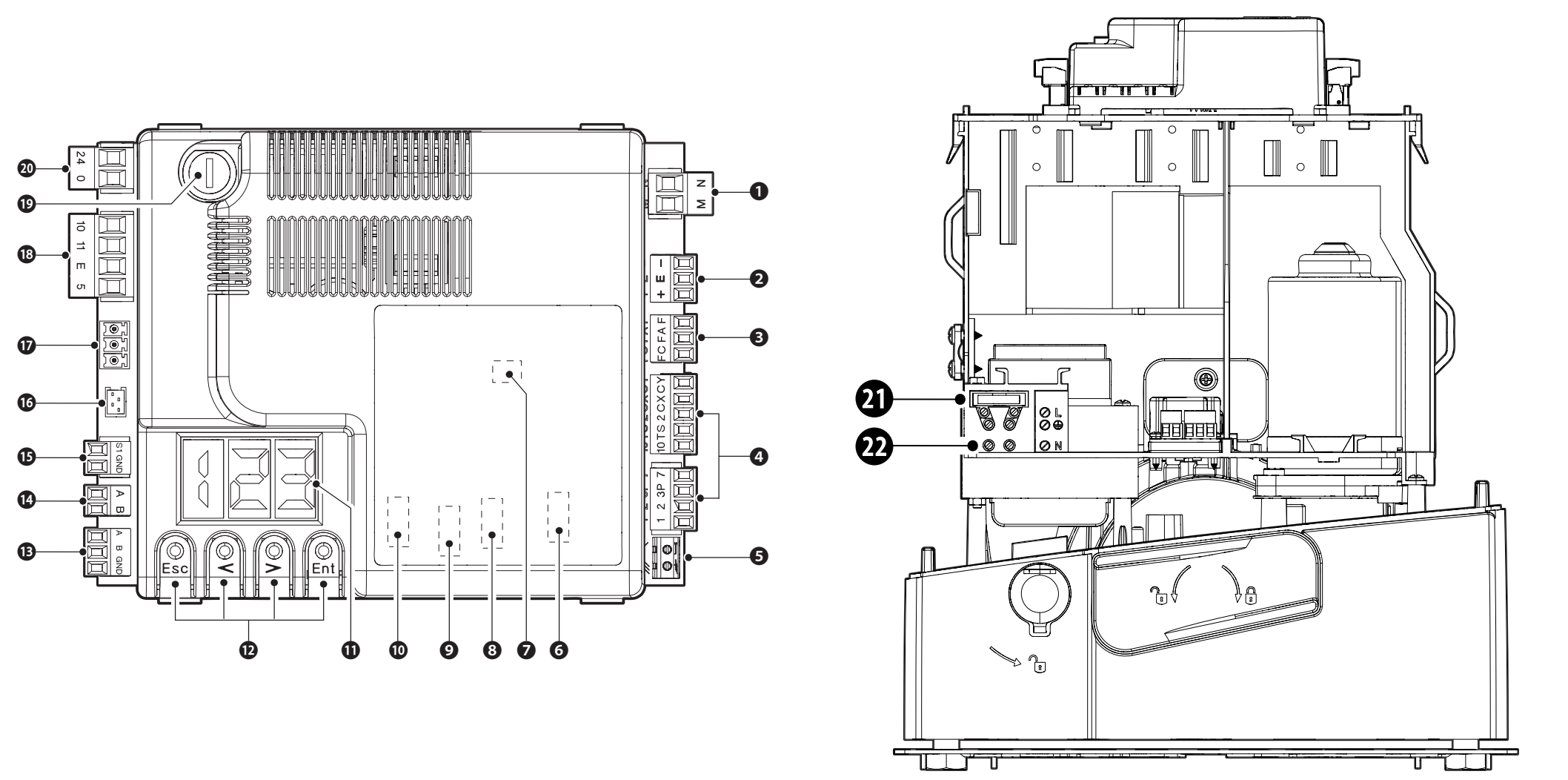

| Bildnummer | Komponent |
|---|---|
| 1 / 2 / 3 | Motor / encoder / ändlägesbrytare |
| 4 / 5 / 6 | Kommandon och säkerhet / antenn / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 eller R800 / RSE / RIOCN8WS |
| 11 / 12 | Display / programmeringsknappar |
| 13 / 14 / 15 | A–B–GND seriell anslutning / A–B knappsats / S1–GND transponder |
| 16 / 17 / 18 | GSM-modul / RGP1 / tillbehör och belysning |
| 19 / 20 / 21 / 22 | Tillbehörssäkring / kortingång / nätsäkring / nätanslutning |
Plintar och strömförsörjning för ZN7
| Plintar | Användning / spänning / polaritet |
|---|---|
| L / N / PE | Nät 230 V AC, 50/60 Hz för BXV04AGS. PE är skyddsledaren; AC har ingen +/−-polaritet. |

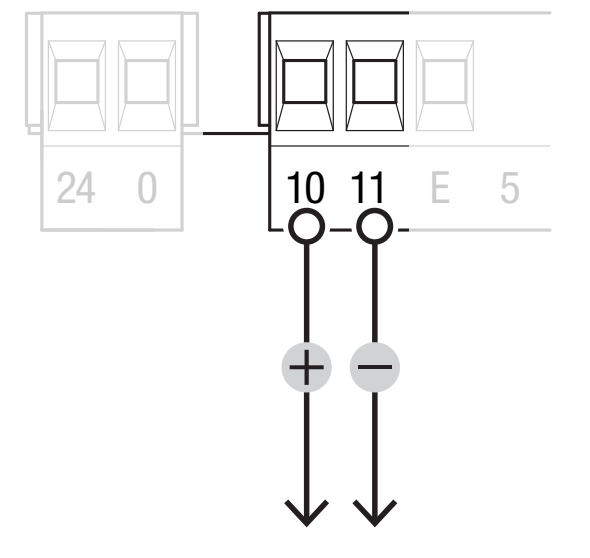

| 10 / 11 | Tillbehör: vanligtvis 24 V AC, vid batteridrift 24 V DC, den sammanlagda belastningen får vara högst 40 W. Vid DC 10 = plus (+), 11 = minus (−); vid AC finns ingen polaritet. |
| 10 / E | Blinkljus eller cykelbelysning, 24 V AC/DC, max. 25 W. Vid DC är 10 den positiva gemensamma polen och E den kopplade utgången. |
| 10 / 5 | Grindens statusindikering, 24 V AC/DC, max. 3 W. Vid DC är 10 den positiva gemensamma polen och 5 den kopplade utgången; inte för kontinuerlig strömförsörjning. |
| 24 / 0 | Intern matning till kortet från strömförsörjningsdelen; anslut den inte som tillbehörsutgång eller som extern batteriingång. |
| M / N | Motor 24 V DC; behåll anslutningen enligt rätt utförande. Inte 230 V-matning. |
| + / E / − | Encoder: strömförsörjning +/− och signal E; inte en universell tillbehörsutgång. |
| F / FA, F / FC | F gemensam, FA öppning, FC stängning; NC-ändlägeskontakter utan polaritet. |
| A / B / GND – RSE | Seriellt gränssnitt med RSE-kort; förväxla inte med A/B för knappsatsen. |

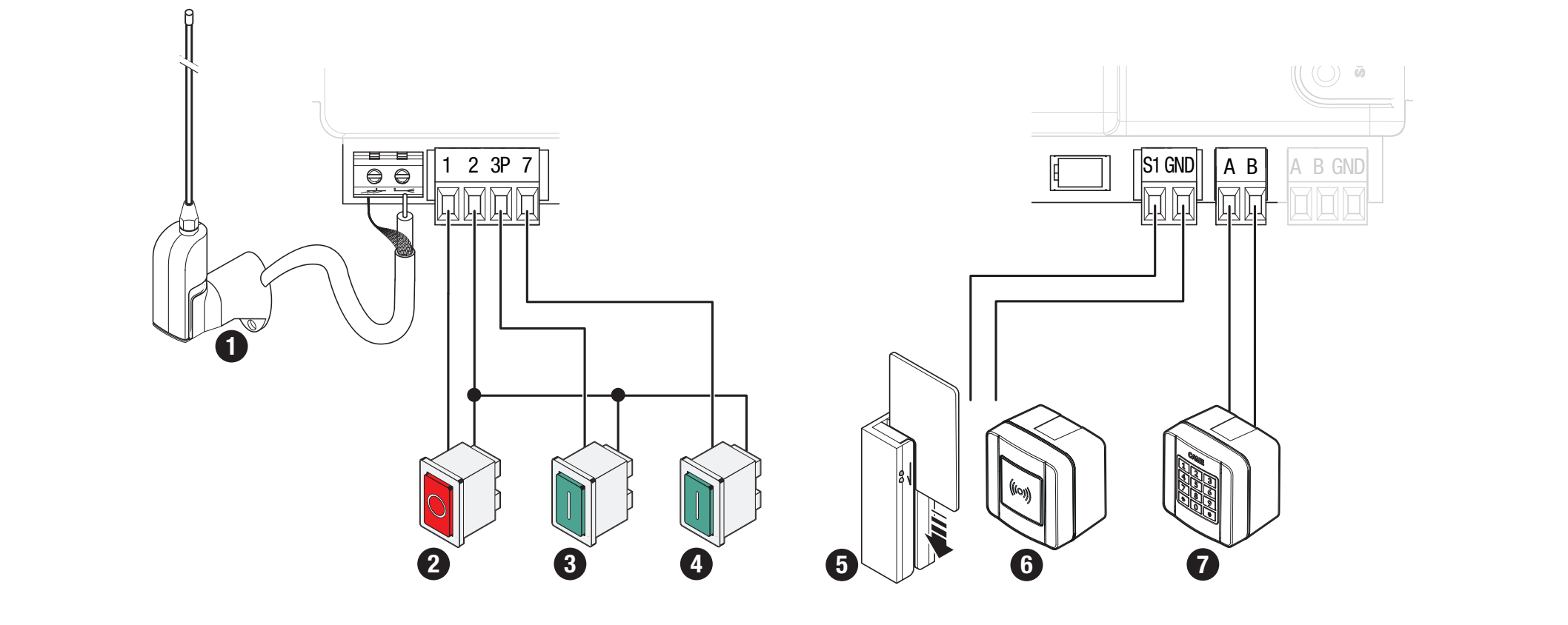

Kommandon och säkerhetskontakter
| Plintar | Kontakt / funktion |
|---|---|
| 1–2 | NC STOPP; aktivera F1 = ON om den är ansluten. Fabriksinställning: F1 = OFF. Ingen polaritet. |
| 2–7 | NO-kommando; funktionen väljs med F7. Potentialfri kontakt utan polaritet. |
| 2–3P | NO för partiell eller full öppning enligt F8. Potentialfri kontakt utan polaritet. |
| 2–CX / 2–CY | NC-säkerhetsingångar; ställ in F2/F3. Ingen polaritet. |
| 10 / TS | Testad matningsgren för fotoceller enligt schemat; aktivera inte F5 utan korrekt anslutning. |
| A–B / R800 | Kodknappsats med avkodningskort R800, F14 = 1. |
| S1–GND / R700 | Transponder eller läsare med R700, F14 = 0. |
| Antenn / AF | RG58 och instickbart radiokort med rätt frekvens/kodning. |
Blinkljus och statusindikering

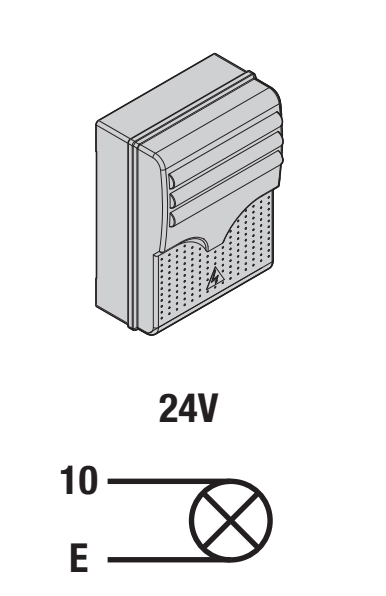

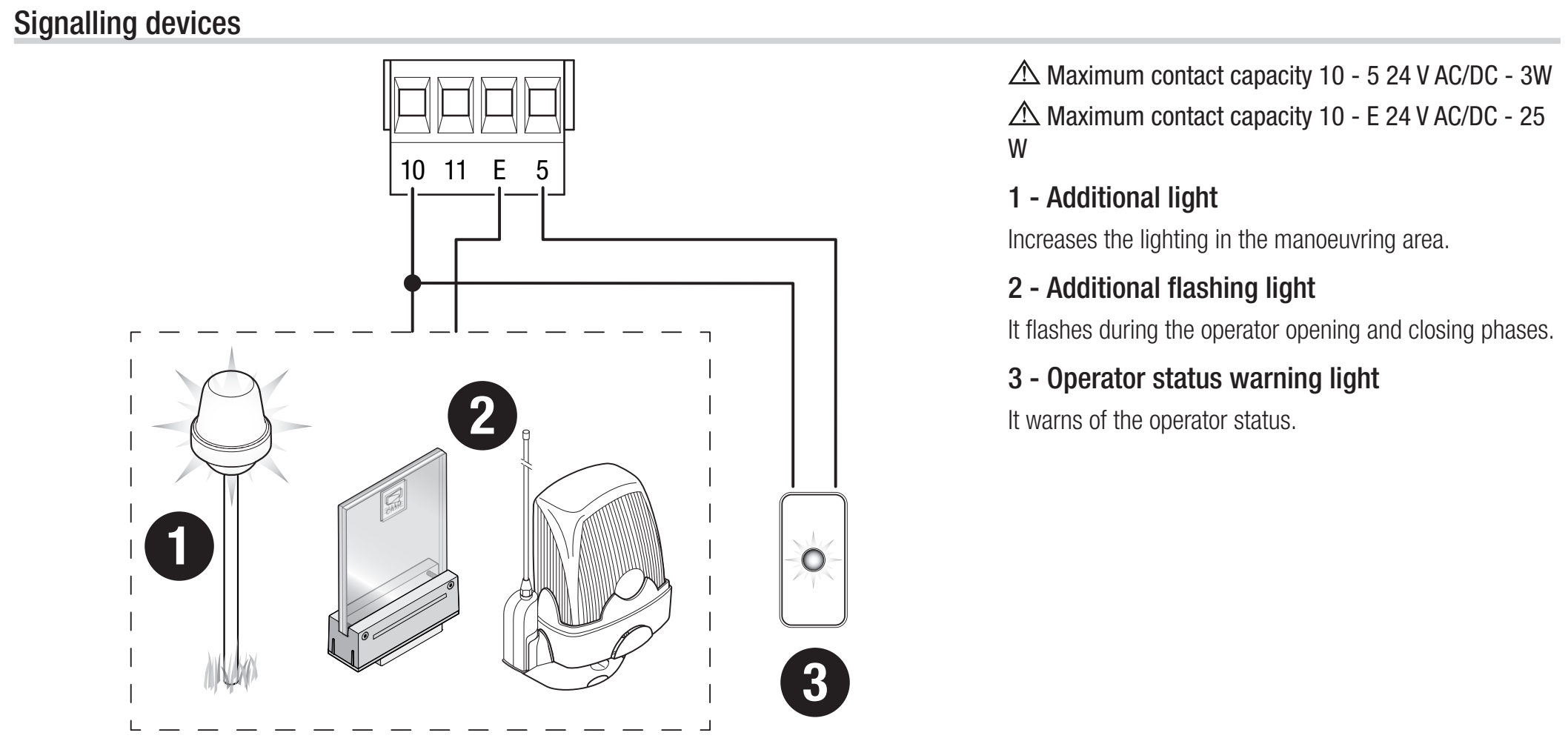

KLED24, 24 V AC/DC och 2 W, anslut till 10–E; ställ in följande för blinkljuset: F18 = 0. KLED24 har ingen separat +/−-märkt matningsanslutning. Vid AC finns ingen likspänningspolaritet; vid DC är 10 kortets positiva gemensamma utgång. Anslut inte ett 230 V-blinkljus till denna 24 V-utgång.
Utgången 10–5 är avsedd för en liten statusindikering, max. 3 W, med inställning F10. Läget för cykelbelysning F18 = 1 kräver en inställd tid för automatisk stängning; belysningen förblir tänd från öppning till fullständig stängning, inklusive väntetiden.
Fotoceller och säkerhetstest

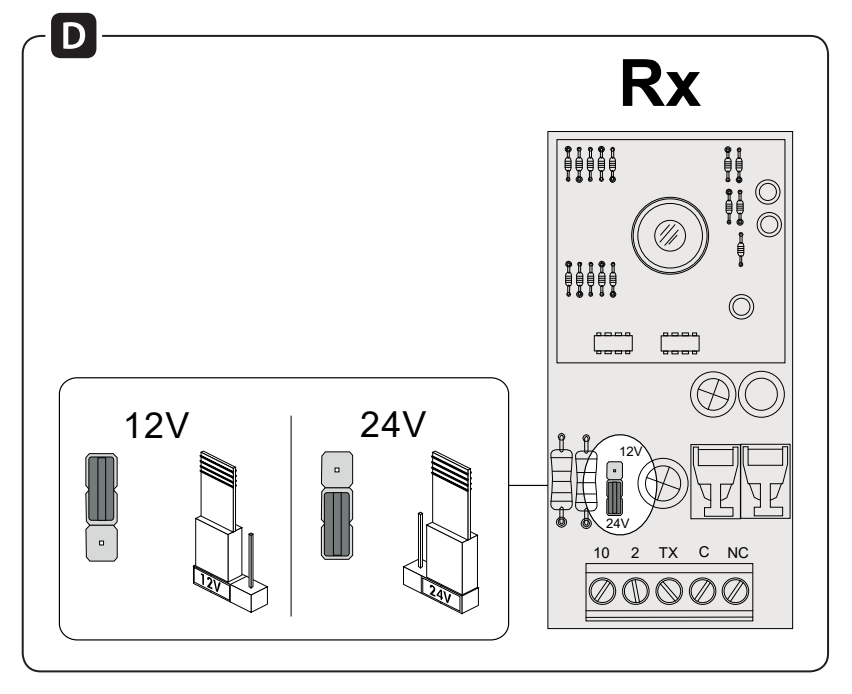

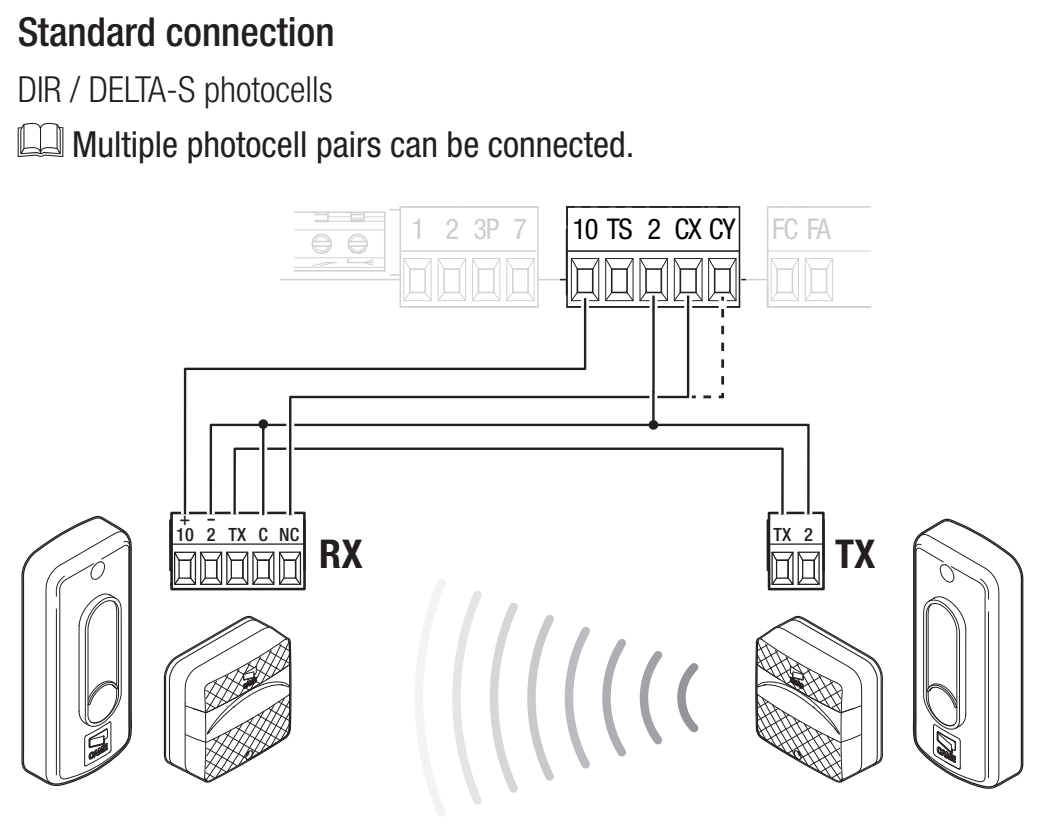

CAME DIR10 består av en sändare TX och en mottagare RX med en räckvidd på 10 m. Ställ mottagarens bygel på 24 V. Strömförbrukningen för paret är 60 mA vid 24 V AC. RX har strömförsörjning märkt 10 (+), 2 (−); TX har TX (+), 2 (−). Vid växelspänning gäller ingen likspänningspolaritet. TX-anslutningen ingår i synkroniseringen; utelämna inte kopplingen.

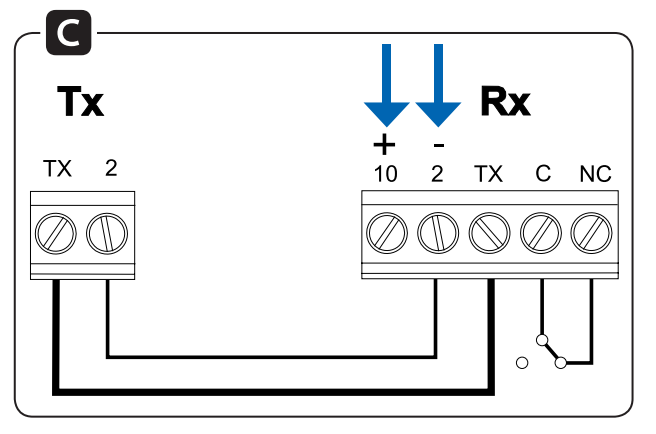

| Fotocellens anslutning | Standardkoppling | Koppling med test |
|---|---|---|
| RX 10 (+) | Kort 10 | Kort 10 |
| RX 2 (−) och RX C | Kort 2 | Kort 2 |
| RX TX ↔ TX TX (+) | Koppla TX mellan mottagaren och sändaren | Samma koppling |
| TX 2 (−) | Kort 2 | Kort TS |
| RX NC | Kort CX | Kort CX |
Kontakten C–NC är en potentialfri säkerhetskontakt. Den har ingen plus- eller minuspol. Strömförsörjningen och kontakten är två separata kretsar. Vid DC är 10 pluspolen; den negativa RX-anslutningen 2 är i just detta schema ansluten till kortets gemensamma anslutning 2. Förväxla inte anslutning 2 med strömförsörjningsanslutning 11.
Ställ in följande för kontakten på CX: F2 = C1. För kontakten på CY väljer du motsvarande reaktion via F3. C1 öppnar igen vid stängning, C2 stänger igen vid öppning, C3 stoppar och stänger sedan automatiskt och kräver F19; C4 väntar tills hindret har avlägsnats och återupptar sedan rörelsen.

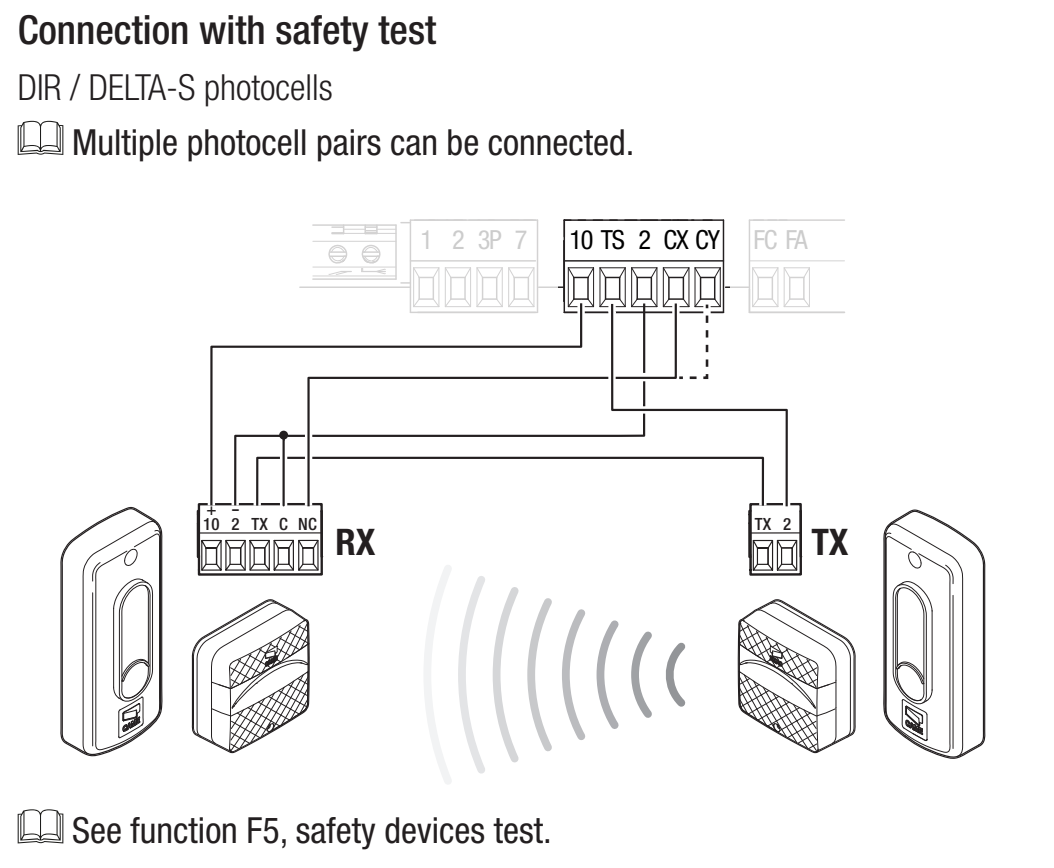

Testkoppling via TS
Vid test flyttas TX 2 till TS, medan RX 2 och RX C förblir anslutna till kortets anslutning 2. TX-förbindelsen mellan sändaren och mottagaren behålls. Ändra först kopplingen när strömmen är frånslagen och aktivera därefter testet.
Ställ in F5 = 1 för CX, 2 för CY eller 4 för både CX och CY. Vid testfel visas E4 och drivenheten utför inte kommandot. Funktionen används tillsammans med aktiva säkerhetsingångar.
Efter anslutningen testar du genom att bryta ljusstrålen under motsvarande rörelse och sedan släppa fram strålen igen. Koppla inte förbi säkerhetsingången som en permanent lösning på ett fel.
Säkerhetslister
Anslut NC-kontaktlisten mellan 2 och CX eller CY och välj C7 – återöppning vid stängning, eller C8 – återstängning vid öppning. En potentialfri kontakt har ingen polaritet. Anslut inte en resistiv säkerhetslist som en vanlig NC-kontakt; den måste ha ett gränssnitt som passar den aktuella styrenheten.
Första starten av ZN7
- Kontrollera att porten löper fritt, att kuggstången och de fasta och elektriska ändstoppen är korrekt monterade, att drivenheten är låst samt att koppling och skydd av riskområden är korrekta.
- Slå på strömmen och kontrollera displayen. Ställ in A1 = 1 för motorer upp till 400 kg, F54 efter rörelseriktningen och F1 efter ansluten STOPP.
- Ställ in F2/F3 för anslutna skydd och vid behov testet F5. Låt oanvända ingångar vara inaktiverade. För inlärning ska F11 = ON.
- Utför A3 – inlärning av rörelsebanan.
- Ställ in driftparametrar och användare och testa hela cykeln, partiell öppning, varje säkerhetsanordning, varningsljuset samt funktionen efter ett strömavbrott.
Den första normala manövern efter att strömmen slagits på är öppning; vänta tills den är klar. A3-kalibreringen har en egen sekvens. Vid ovanligt ljud, vibrationer eller fel rörelseriktning ska du omedelbart stoppa med ESC/STOPP och åtgärda orsaken.
A3 – automatisk inlärning av rörelsebanan
Förutsättningar: korrekta inställningar för A1 och F54, inställt STOPP, aktiv pulsgivare, korrekt inställda ändlägesbrytare och fasta stopp. Flytta portbladet manuellt ungefär till mitten och lås sedan drivenheten igen. Utrymmet måste hållas fritt.
Under kalibreringen är säkerhetsanordningarna urkopplade, med undantag för stopp med ESC-knappen. Teknikern måste övervaka hela rörelsen och hindra personer från att gå in i rörelsebanan.
- Tryck på ENTER, välj A3 med piltangenterna och bekräfta med ENTER.
- Välj ON och bekräfta med ENTER.

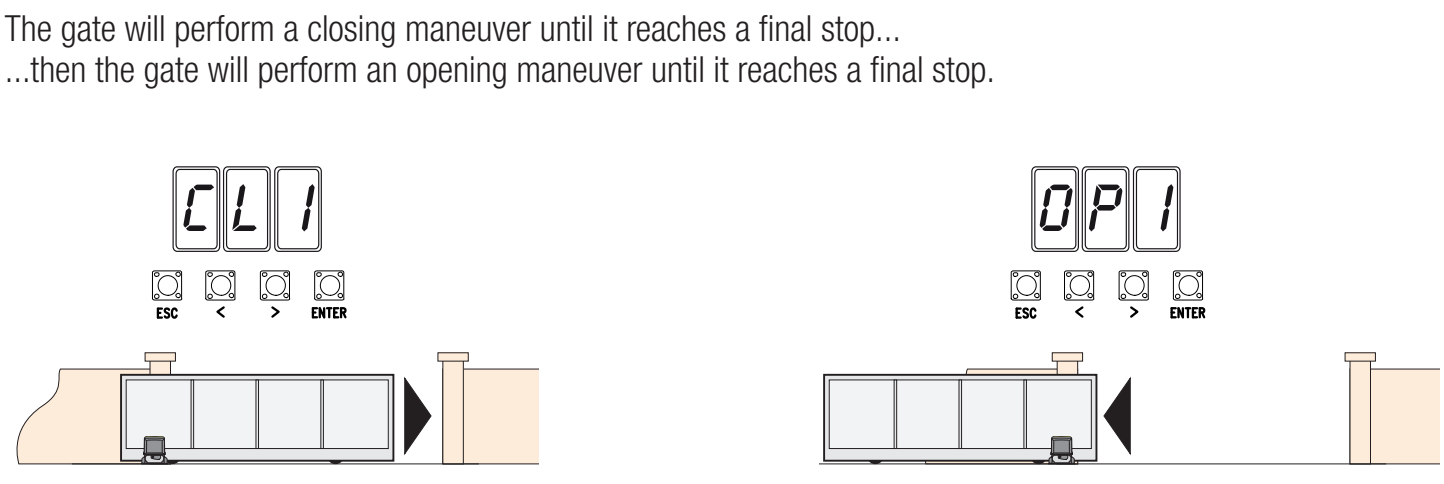

- Drivenheten stänger först porten till ändläget; displayen visar CL1.
- Därefter öppnar den porten till ändläget; displayen visar OP1.
- När proceduren är klar kontrollerar du hela rörelsen och skydden. Vid E1/E2 ska du först åtgärda orsaken enligt felsökningen; upprepa inte inlärningen innan det mekaniska felet har åtgärdats.
Programmering via displayen
Programmera när drivenheten står stilla. ENTER öppnar menyn och bekräftar ett val; pilarna </> väljer ett alternativ eller ändrar ett värde. Tryck på ENTER för att bekräfta ändringen. ESC avbryter en obekräftad ändring, går tillbaka eller lämnar menyn. Vid normal drift stoppar ESC drivenheten; piltangenterna används för provkörning.
Fetstil anger uttryckligen fabriksinställningarna för den aktuella menyn. Tillbehörsfunktioner visas endast när ett nödvändigt tillvalskort eller en tillhörande funktion är aktiv. Anteckna de aktuella inställningarna innan du ändrar något. Ett lägre känslighetsvärde för F34/F35 innebär högre känslighet. Efter ändring av hastighet, vridmoment eller känslighet måste krafter och skydd kontrolleras.
Funktioner F
Användare och system U / A / H
Parkoppla och radera fjärrkontroller
ZN7-minnet har kapacitet för 250 användare. Mottagaren måste vara monterad i AF och överensstämma med sändarens frekvens och kodning. Ett exempel på fast kod på 433,92 MHz är TOP-432EE med AF43S. U4 kan begränsa vilka kodningar som tas emot; samma frekvens räcker inte i sig.
- Välj funktion i U1: 1 steg för steg, 2 sekventiellt, 3 endast öppna eller 4 partiell öppning.
- Bekräfta med ENTER och skicka koden genom att trycka på den valda knappen på fjärrkontrollen.
- Upprepa proceduren för nästa användare. Anteckna lagringsplatsens nummer och tillhörande kommandon och testa sedan den faktiska funktionen.
Du raderar en användare via U2: välj ON, välj numret med pilknapparna eller aktivera motsvarande sparade sändare och bekräfta med ENTER. CLr på displayen bekräftar raderingen. U3 = 1 raderar alla användare.
U4 = 2 (Rolling Code) eller 3 (TWIN) raderar tidigare sparade sändare med annan kodning. Kontrollera systemet, H1-versionen och dokumentationen över fjärrkontroller innan du ändrar inställningen; använd inte den här ändringen som ett försök att felsöka ett mottagarfel.
Säkerhetskopiering med Memory Roll
- Koppla från nätspänningen och eventuella batterier och sätt Memory Roll i dess kontakt.
- Slå på strömmen; använd F50 = 1 för att spara data och F51 = 1 för att läsa in data. Inläsningen ersätter kretskortets data med de sparade uppgifterna.
- Koppla från strömmen igen när proceduren är klar och ta ut minneskortet.
- Kontrollera modell, riktning, skydd och alla kommandon efter inläsningen. Det här ZN7-kortet har en Memory Roll-kontakt; använd inte någon USB-port som inte finns.
Synkronisering av två drivenheter

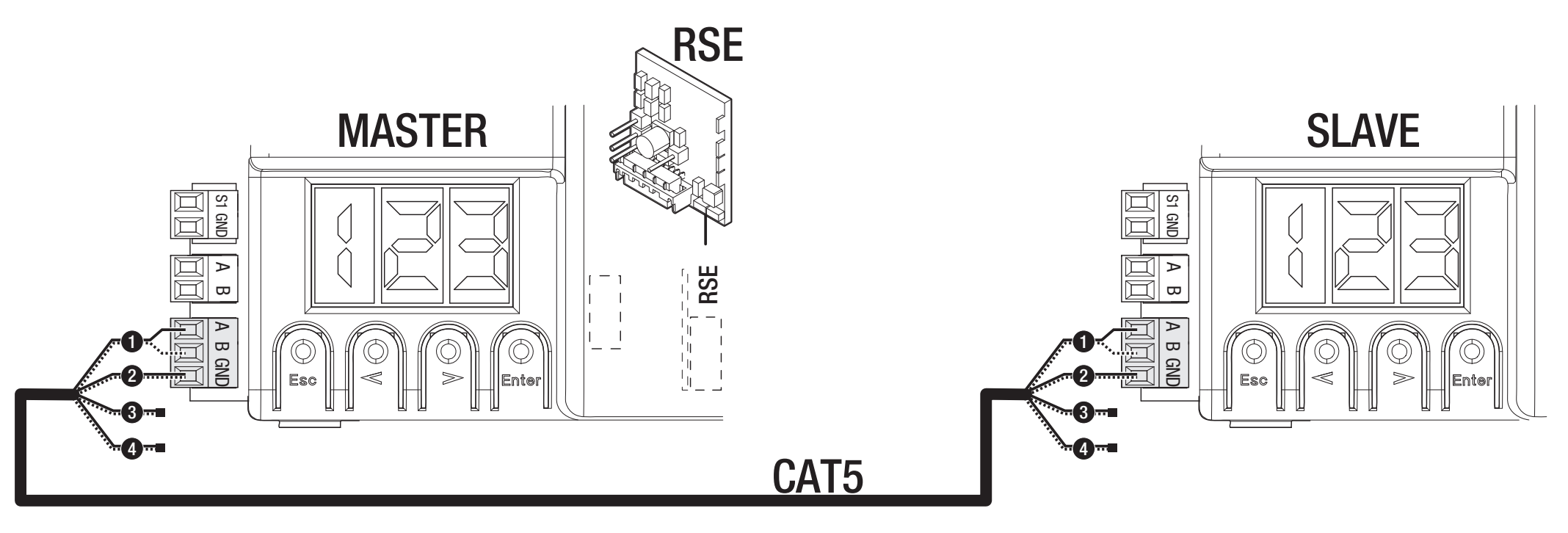

Ett RSE-kort används i varje kretskort och CAT 5-anslutningen kopplas via A–B–GND enligt bilden. Anslut manöver- och säkerhetsanordningar till MASTER-kortet. Ställ in F49 = 1, riktning F54 och parameteröverföring F52 där. Spara användarna på MASTER; delöppning och steg-för-steg-kommandot fungerar enligt det visade gemensamma systemet.
Trådlös säkerhet med RIO
RIOCN8WS använder en separat RIO-kontakt. F65/F66 ställer in två trådlösa säkerhetslister och F67/F68 två fotocellskanaler. Kontrollera artikelns och kanalens faktiska beteckning på displayen. Det trådlösa säkerhetstestet är fortfarande aktivt; åtgärda kommunikationsbortfall E17 eller saknad konfiguration E18 innan driften återupptas.
A4 – återställning av parametrar
Anteckna H1-version, inställningar och användare före återställningen; spara data om du har en Memory Roll. Välj ON i A4 och bekräfta med ENTER. För den här beskrivna versionen återställs fabriksinställningarna och den inlärda körvägen raderas.
Ställ efter återställningen in A1, F54, F1, säkerhetsingångarna och inlärningen A3 på nytt. Kontrollera skyddsfunktionerna innan normal drift. Radering av användare är en separat funktion, U3. På ett styrkort med en annan meny kan A4 ha ett annat återställningsomfång; följ anvisningarna för den specifika versionen.
Diagnostik via displayen
| Kod | Betydelse / kontroll |
|---|---|
| E1 | Kalibreringsfel. Kontrollera A3, mekaniken, riktningen och ändlägesbrytarna. |
| E2 | Inställningsfel. Kontrollera modell A1, riktning F54 och att inlärningen har slutförts. |
| E3 | Encoderfel. Kontrollera kontakten +/E/− och ledningarna utan ström; gör en inlärning efter reparationen. |
| E4 | Fel vid säkerhetstest. Kontrollera TX på TS, strömförsörjning, NC och F5. |
| E7 | Överskriden drifttid. Kontrollera motstånd, ändlägen och att rörelsen slutförs. |
| E9 | Hinder vid stängning. Avlägsna det faktiska hindret; kontrollera kuggstången och känsligheten. |
| E10 | Hinder vid öppning. Kontrollera körvägen och att krafterna är korrekt inställda. |
| E11 | För många hinder i följd. Åtgärda mekaniken eller orsaken till att skyddet aktiveras. |
| E13 | Båda ändlägeskontakterna är öppna. Kontrollera FA/FC/F och brytande ändstopp. |
| E14 | Fel i den seriella kommunikationen. Kontrollera RSE, CAT 5 och konfigurationen. |
| E15 | Inkompatibel sändare. Kontrollera AF, frekvensen och U4. |
| E17 | Kommunikationsfel i det trådlösa systemet. Kontrollera RIO, enheterna och störningar. |
| E18 | Det trådlösa systemet är inte konfigurerat. Kontrollera RIO och de relevanta inställningarna F65–F68. |
Om grinden inte rör sig ska du kontrollera strömförsörjningen, att drivningen är upplåst, STOP och aktiva säkerhetsingångar, en knapp som hålls intryckt samt sändarens batteri. Om grinden öppnas men inte stängs ska du kontrollera fotocellerna och deras NC-kontakt. Koppla aldrig förbi ett skydd genom att låta en bygel sitta kvar permanent.
Säkringar ZN7 för 230 V
| Krets | Snabb säkring |
|---|---|
| Nät, LINE | 1,6 A-F |
| Tillbehör | 2 A-F |
Kontrollera säkringarna när nätspänning och batterier är frånkopplade. Byt endast mot en säkring med samma värde och typ; åtgärda först orsaken till kortslutningen eller överbelastningen.
Underhåll och service
Kontrollera regelbundet att körvägen och kuggstången är rena, att grinden kan skjutas lätt för hand, att drivningen sitter fast, att ändstoppen fungerar, att kablarna är i gott skick, att frikopplingen fungerar samt att fotoceller och övriga säkerhetsanordningar fungerar. Koppla från nätspänningen och eventuell batteribackup före rengöring eller ingrepp. Stoppa driften vid skador, ovanliga ljud eller vibrationer och låt åtgärda orsaken.
Ställ in motormoment A6 och känslighet F34/F35 efter den faktiska mekaniken. Ett högre moment får inte dölja motstånd eller ett fel; mät krafterna efter justeringen och kontrollera skyddsfunktionerna. Ange H1-version, antal manövrer A5 och utförda reparationer i servicejournalen.
Tekniska egenskaper för BXV04AGS
| Parameter | Värde |
|---|---|
| Maximal grindbladsvikt | 400 kg |
| Maximal grindbladslängd | 14 m |
| Drivningens nätspänning | 230 V AC, 50/60 Hz |
| Motormatning | 24 V DC |
| Effekt | 170 W |
| Maximal strömförbrukning | 7 A |
| Tryckkraft | 350 N |
| Maximal körhastighet | 12 m/min |
| Drifttid | 180 s |
| Kapslingsklass | IP44 |
| Drifttemperatur | −20 till +55 °C |
| Drift | För intensiv drift; inget fast antal cykler per timme. |
| Effektförbrukning i standbyläge | 5,5 W |
| Skyddsklass | I |
| Kuggdrev / ändlägesbrytare | Modul 4 / mekaniska |
| Styrning för den angivna versionen | ZN7, display + ESC/pilar/ENTER |
