Drivpaket för skjutgrind upp till 400 kg CAME BXL04AGS, 801MS-0140 (D)
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
5 279,31 kr inkl. moms
| Vikt |
|---|
| 12 kg |
Produktbeskrivning Drivpaket för skjutgrind upp till 400 kg CAME BXL04AGS, 801MS-0140 (D)
CAME BXL04AGS-drivenhet är avsedd för skjutgrindar med en vikt på upp till 400 kg och en passagebredd på upp till 10 m. Den har en elektromekanisk stoppbrytare. Drivenheten är ickereverserbar. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
BXL04AGS med ZN6-styrkort är en drivning för skjutgrindar med 24 V DC-motor och mekaniska ändlägesbrytare. Nätanslutningen är 230 V AC. Bedöm grindens vikt, längd och motstånd tillsammans; drivningen är inte avsedd för en grind som går trögt eller är skadad.
Montering, nätanslutning och driftsättning ska utföras av en behörig tekniker. Koppla bort nätspänningen och eventuella batterier innan ingrepp. Enkodern och fotocellerna ersätter inte fasta ändstopp, skydd av riskområden eller kontroll av krafterna på den färdiga grinden.
Kontrollera styrkortet före programmering. Följande inställningar gäller för ZN6 med fem DIP-omkopplare, tre trimpotentiometrar och knappen P1. Om drivningen har ett annat styrkort eller en display ska dessa DIP-kombinationer inte användas.

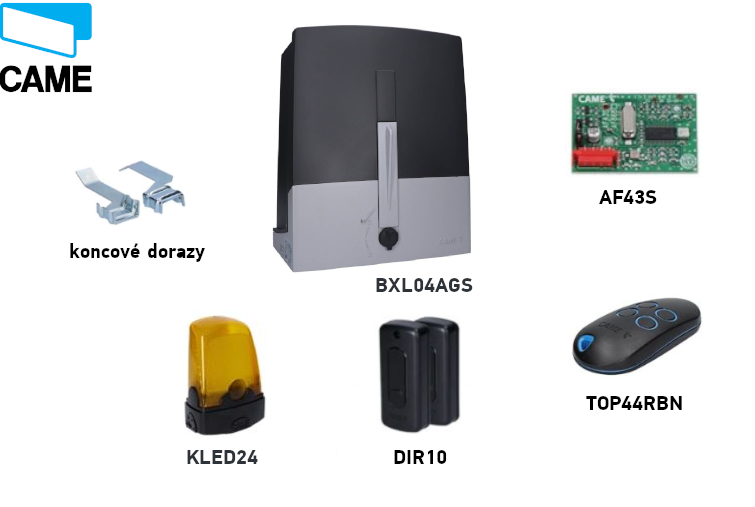

CAME BXL04AGS-sats
Satsen innehåller en drivning med 24 V-motor, fjärrkontroll, fotoceller, radiomottagare och signallampa. Välj ytterligare komponenter, särskilt kuggstång och extra manöverutrustning, utifrån den aktuella grinden. Kontrollera märkningen på styrenheten och de medföljande komponenterna före anslutning.
| Egenskap | CAME BXL04AGS |
|---|---|
| Sats |  BXL04AGS / 801MS-0140 (D) |
| Max. grindblad | 400 kg / 10 m |
| Motor / effekt | 24 V DC / 150 W |
| Styrenhet i den här manualen | ZN6: DIP, P1, trimpotentiometrar |
| Drift | Arbetscykel 50 % |
| Radiominne | 25 användare |
Kompatibla tillbehör
| Vad | Varför | Typ |
|---|---|---|
| Fotoceller | Övervakar passagen; välj reaktion för säkerhetsingången. |
|
| Signallampa | Signalerar att grinden är i rörelse. |
|
| Mottagare | Radiostyrning med matchande kodning. |
|
| Fjärrkontroll | Extra sändare för ett kompatibelt system med fast kod. |
|
| Kuggstång | Överför rörelsen till grindbladet. |
|
| Knapp / nyckelbrytare | Lokalt manöverkommando eller STOPP. |
|
Montering av drivningen
När drivningen är frikopplad ska grinden kunna röras lätt längs hela körsträckan, utan lutning, skadade hjul eller risk för att den hoppar ur styrningen. Kontrollera att det finns fasta mekaniska ändstopp i både öppet och stängt läge, att underlaget är stabilt och att områden där grindbladet kan klämma någon är skyddade. Vatten får inte samlas vid drivningen, och den får inte utsättas för en direkt vattenstråle.

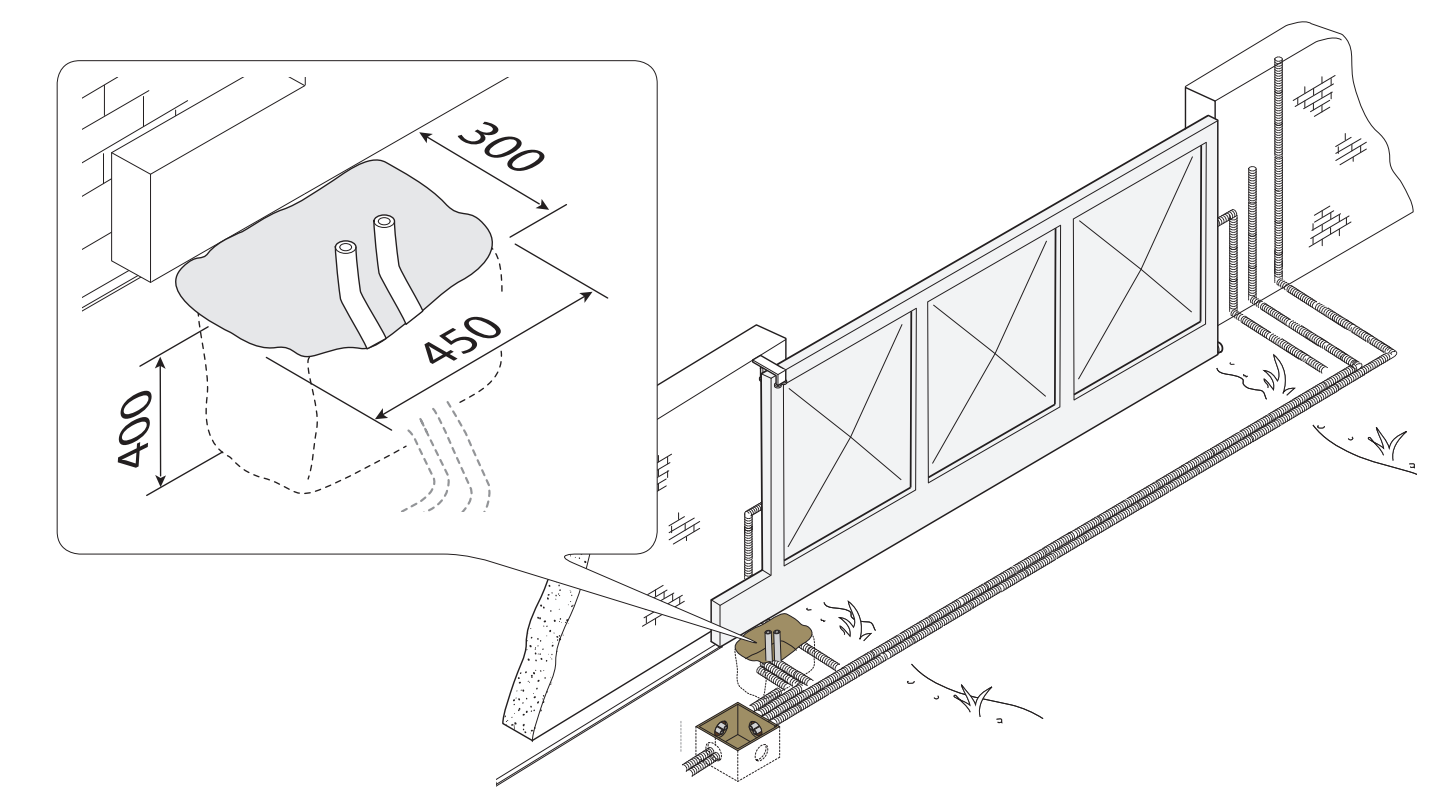

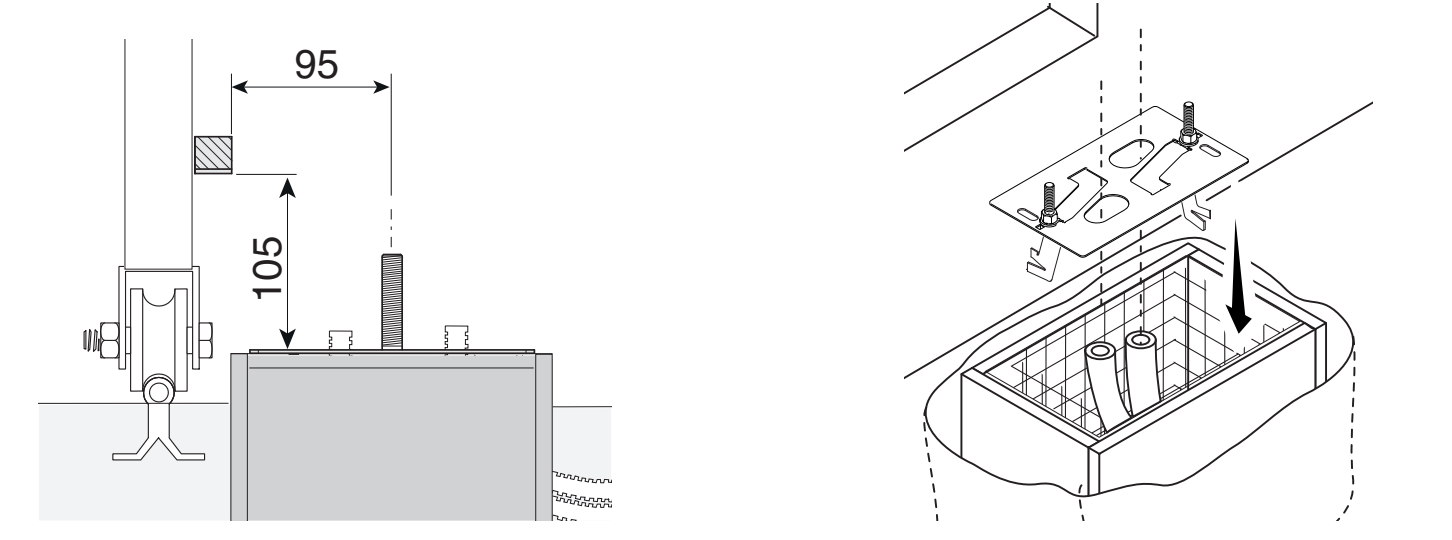

Fundament och förankringsplatta
I monteringsexemplet är schaktet 450 × 300 mm och 400 mm djupt. Anpassa fundamentets mått efter markförhållandena och den aktuella grinden. Formen ska sticka upp 50 mm över marknivån; använd armering och M12-förankringar. För matningen till drivningen rekommenderas ett skyddsrör med Ø 40 mm och för tillbehören Ø 25 mm.
Placera förankringsplattan vågrätt, dra kablarna genom dess hål och låt förankringarnas gängade delar sticka upp ovanför ytan. Låt betongen härda i minst 24 timmar. Bestäm plattans läge i förhållande till kuggstången utifrån måttritningen; kugghjulets höjd skiljer sig mellan dessa två drivningar.

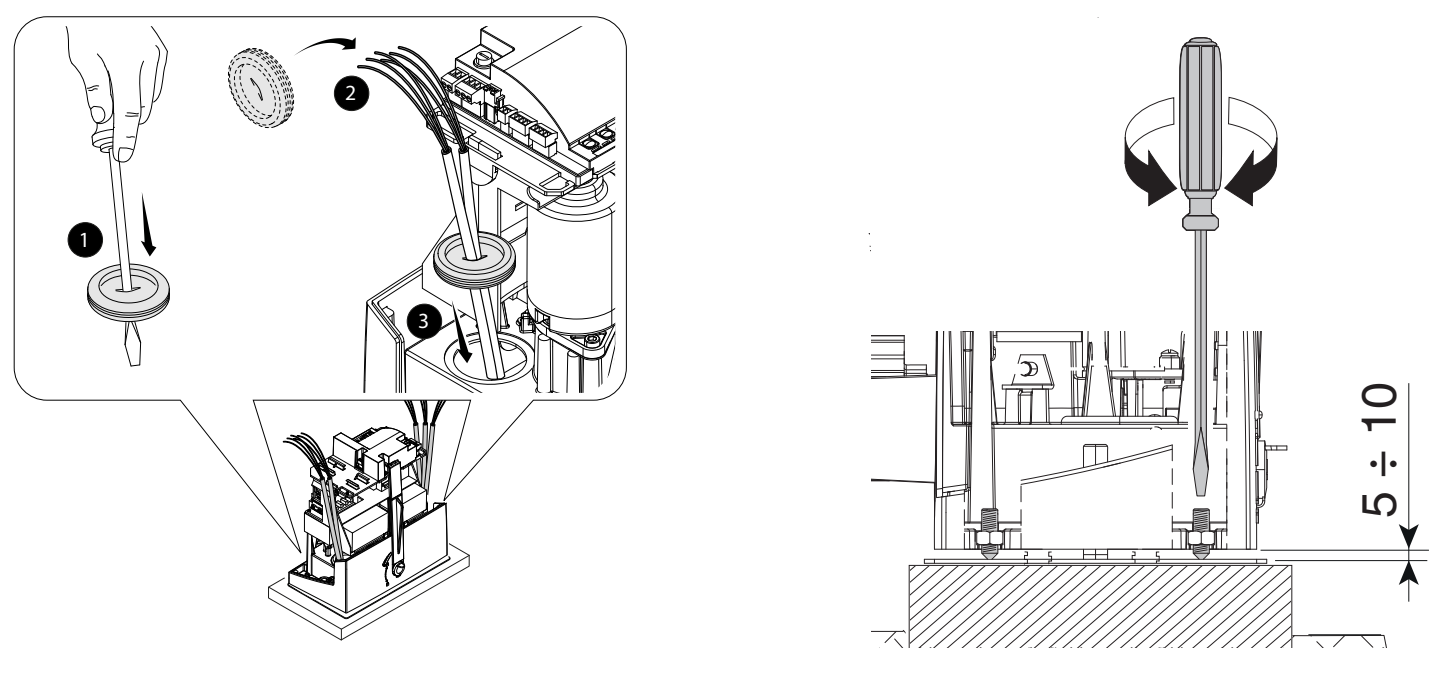

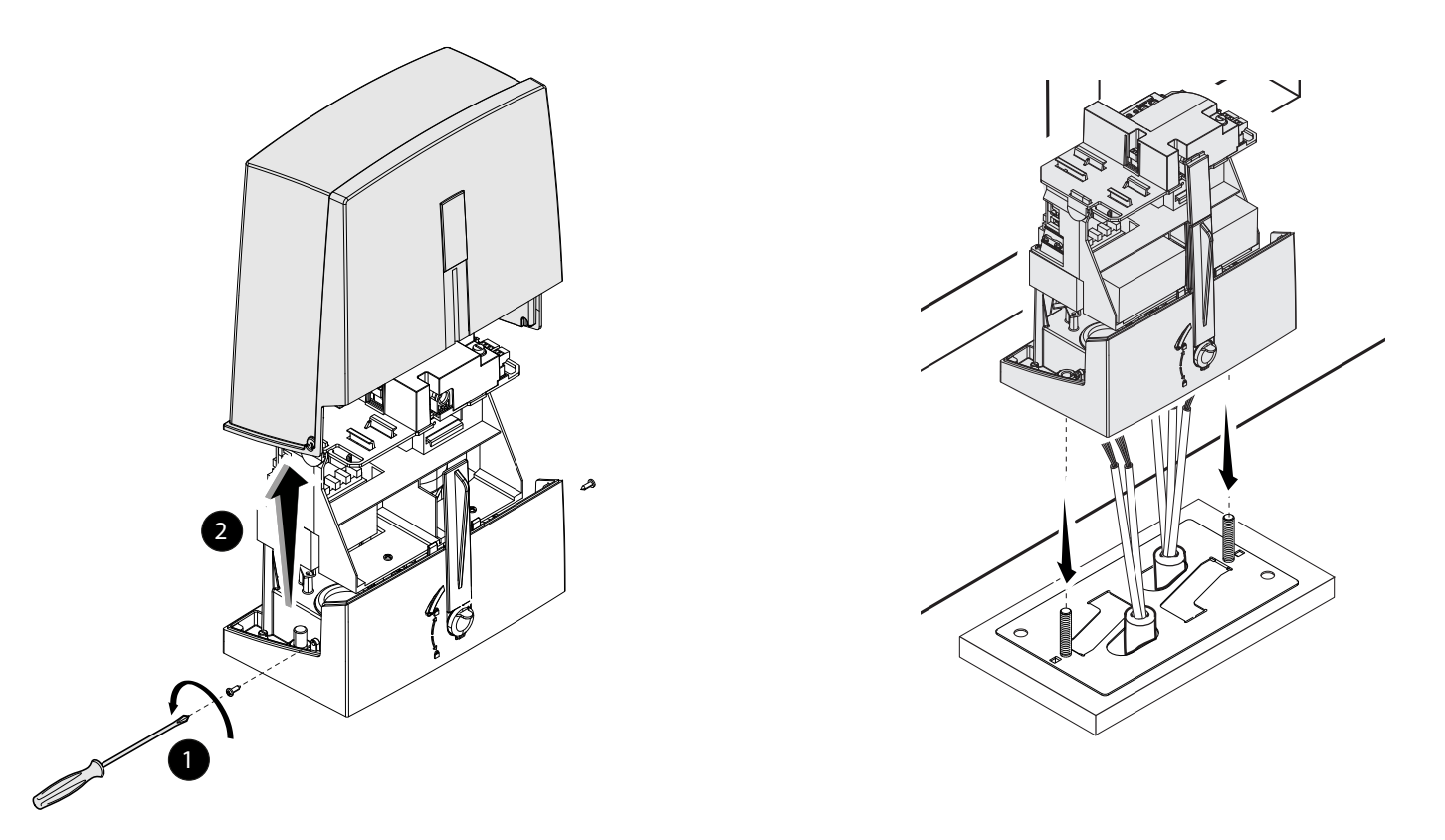

Montering och höjdjustering
Ta av kåpan och placera drivningen på plattan. Kablarna ska dras genom husets undersida och korrekt monterade kabelgenomföringar. Lyft drivningen med de gängade fötterna under justeringen 5–10 mm, så att det finns justermån för ingreppet.

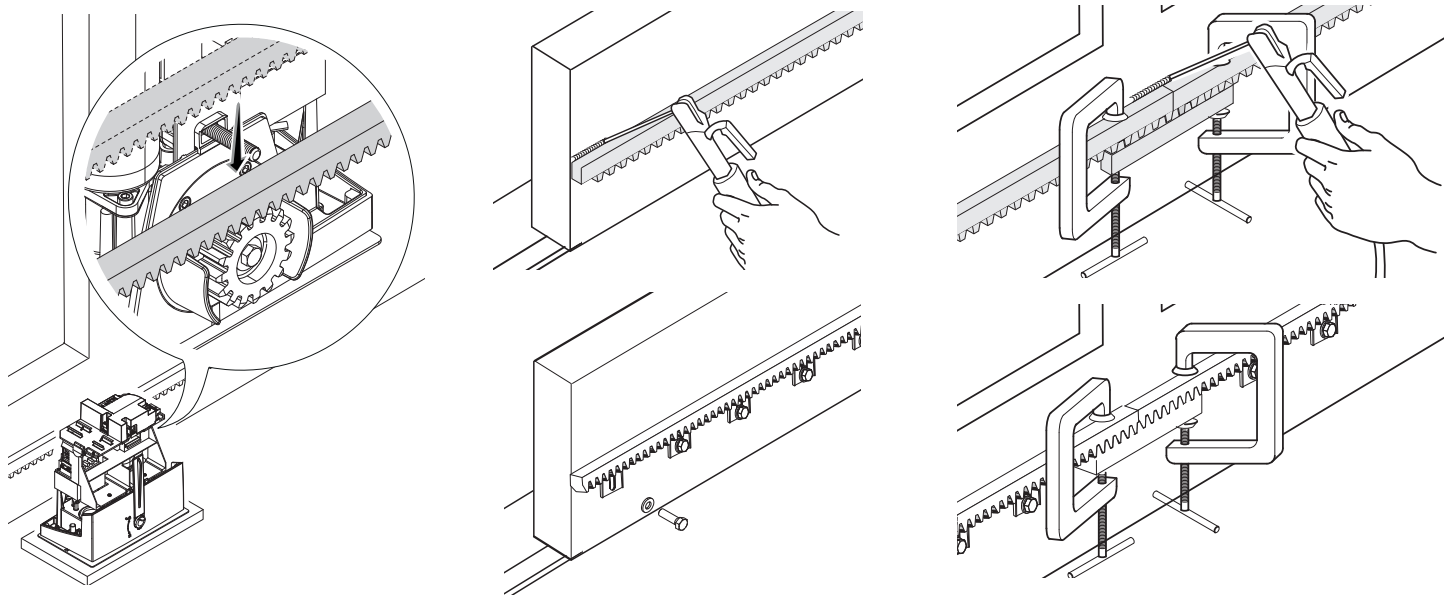

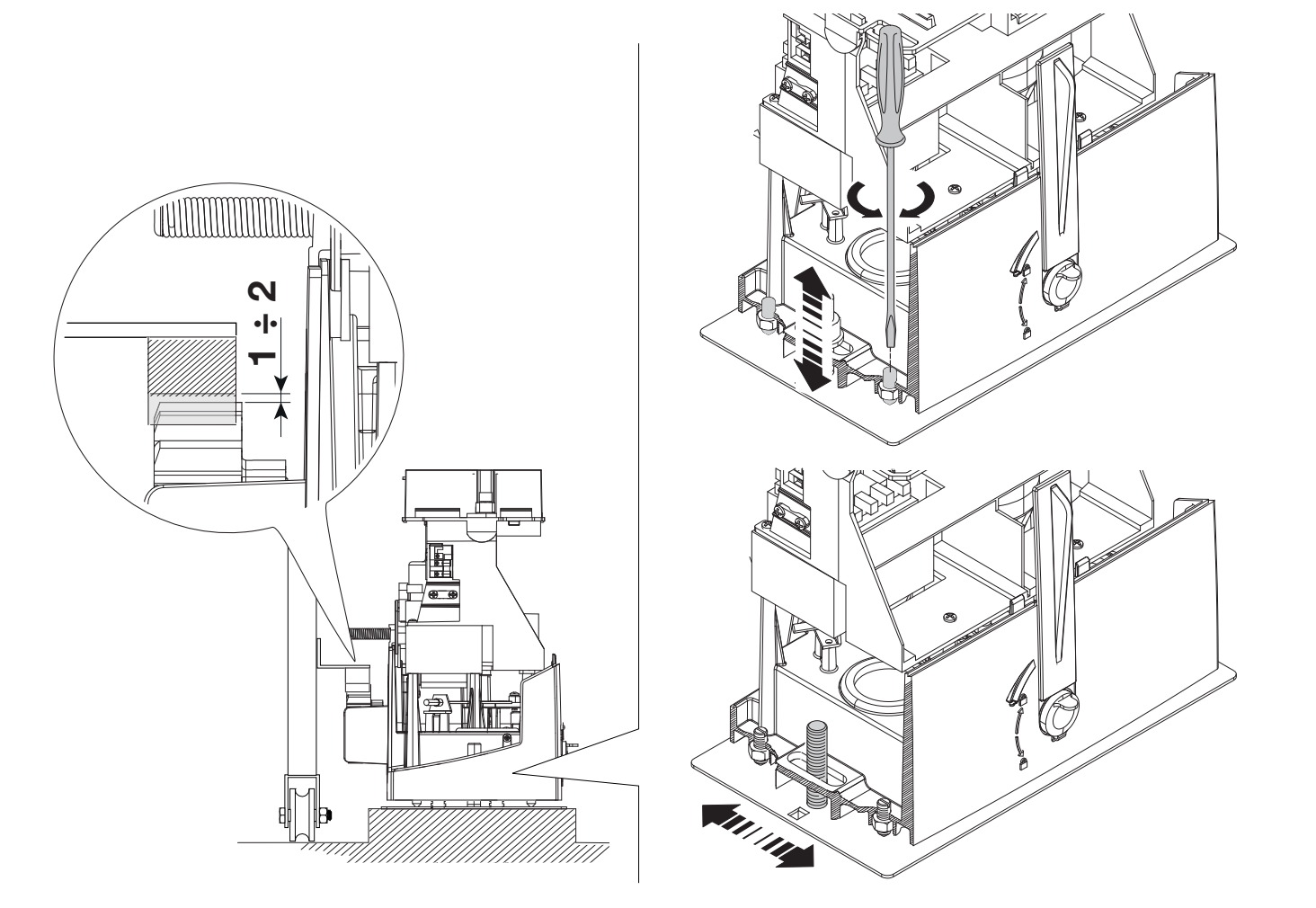

Kuggstång och ingreppsspel
Frikoppla drivningen och montera kuggstången medan grindbladet rörs för hand. Använd en hjälpkuggstång under skarven när delarna sammanfogas, så att kuggarna löper jämnt över skarven. Justera drivningens vertikala och horisontella läge efter monteringen.
Lämna ett spel på 1–2 mm mellan kuggstången och kugghjulet. Grindens vikt får inte vila på drivningen. För grinden för hand längs hela körsträckan och kontrollera ingreppet och kuggstångens skarvar, dra sedan åt muttrarna och brickorna på förankringarna. Dra sedan åt muttrarna och brickorna på förankringarna.

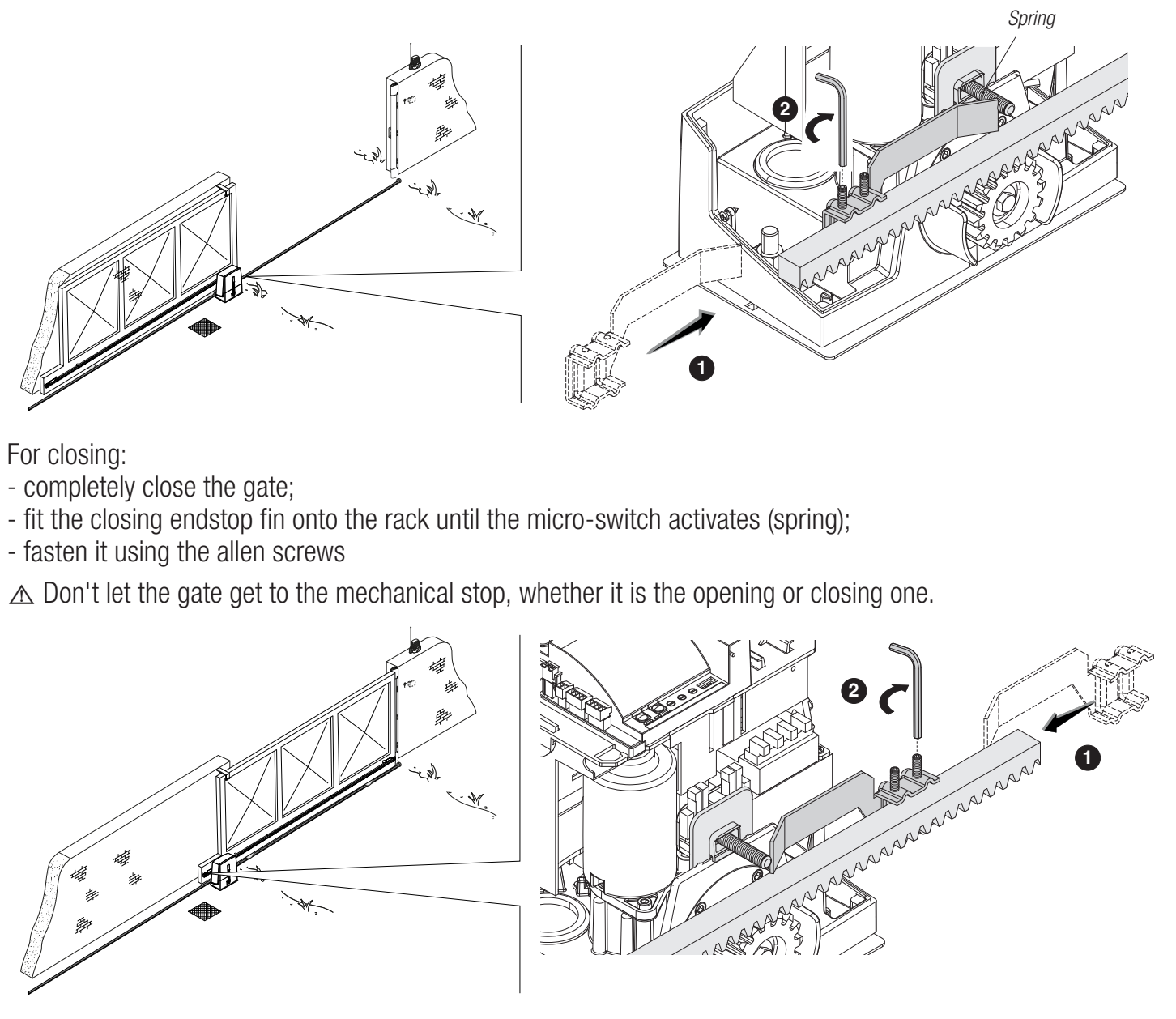

Mekaniska ändlägesbrytare
För grindbladet för hand till öppet läge. Fäst öppningsbrytarnas anslag på kuggstången så att anslagsytan säkert påverkar fjädermikrobrytaren. Ställ in stängningsanslaget på samma sätt. Säkra anslagen ordentligt; grindens fasta mekaniska ändstopp och drivningens brytaranslag har olika funktioner.
Ställ in frånkopplingen så att drivningen inte pressar grindbladet mot det fasta mekaniska ändstoppet vid normal öppning eller stängning.
Kabeldragning
| Anslutning | Kabel / krav |
|---|---|
| Nät 230 V AC, L/N/PE | 3G × 1,5 mm² för längder upp till 20 m; 3G × 2,5 mm² vid 20–30 m. |
| Signallampa / styrsignal | 2 × 0,5 mm²; kontrollera ledararean utifrån faktisk strömförbrukning och längd. |
| DIR10-fotoceller | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm² enligt DIR:s synkroniserade kopplingsschema. Anslut även TX-förbindelsen och NC-kontakten. |
| Antenn | RG58; rekommenderad längd upp till 5 m. |
Antalet ledare måste räcka till hela det valda kopplingsschemat. Vid längre kabeldragning, samtidiga belastningar eller annan utrustning måste en tekniker beräkna ledararean utifrån strömmen och spänningsfallet. Skydda kablarna mot skador och kontakt med motorn eller transformatorn; dra nätledningen och lågspänningskretsarna åtskilda på lämpligt sätt.

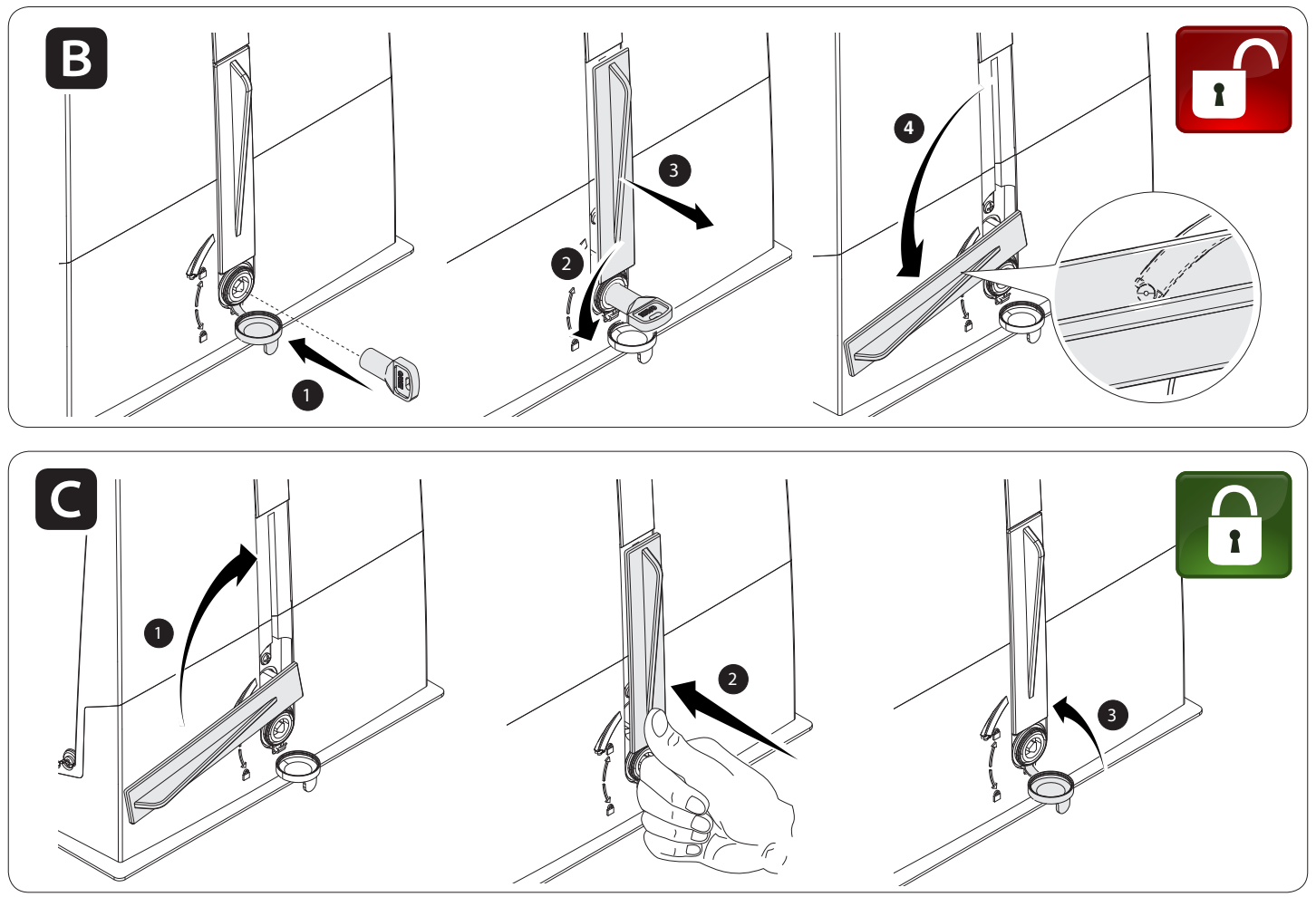

Manuell frikoppling vid strömavbrott
Koppla bort strömmen och säkra grindbladet innan du flyttar det manuellt. Om en skadad eller obalanserad grind frikopplas kan den börja röra sig okontrollerat.
- Sätt nyckeln i låset och vrid den medurs.
- Dra i och öppna frikopplingsspaken enligt bilden.
- Flytta grinden manuellt under kontroll och se till att inga personer befinner sig i dess rörelsebana.
- När du åter låser fast mekanismen, för spaken tillbaka till ursprungsläget och lås mekanismen. Kontrollera att drivningen är låst innan du ger ett motorstyrningskommando.

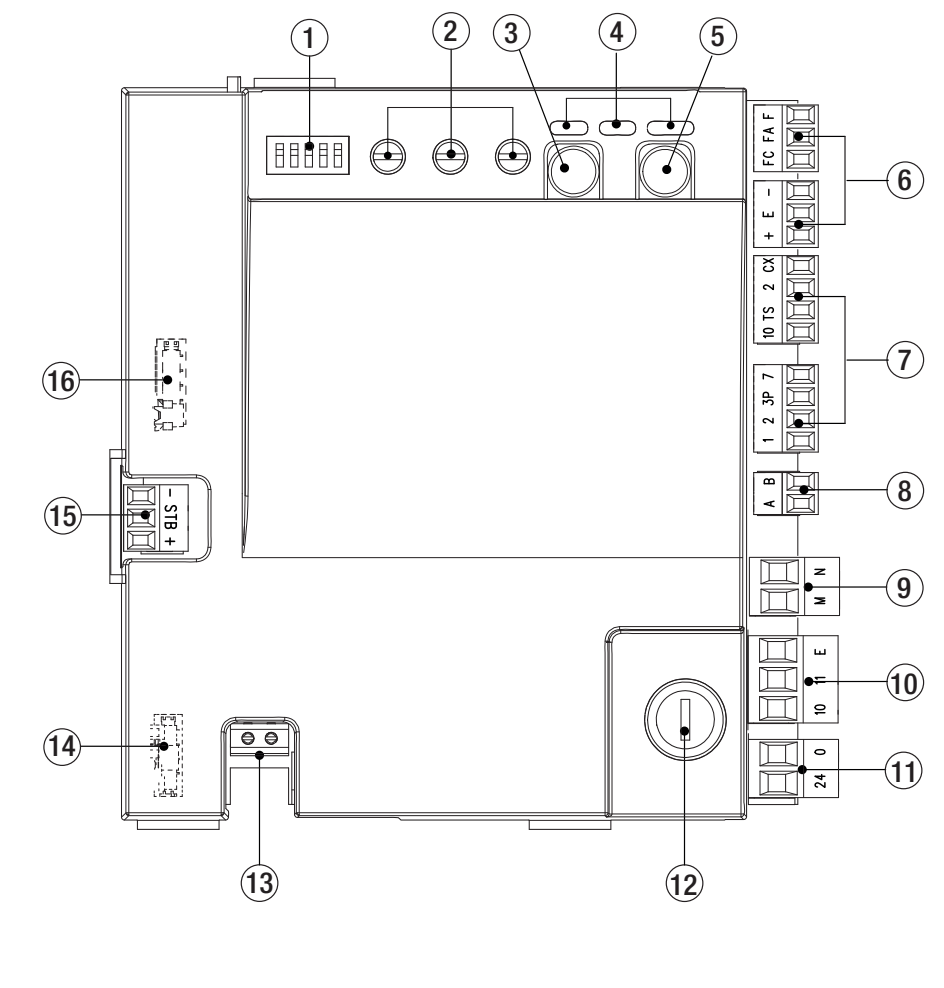

Översikt över ZN6-styrkortet
ZN6 har fem DIP-omkopplare, trimpotentiometrarna A.C.T., SP.SLOW och SENS., programmeringsknappen P1 och styrknappen 7. Lysdioderna indikerar strömförsörjning, styrsignaler och säkerhetsingångar. För radiofunktion krävs ett instickskort i AF-kontakten; R800 används för ett kompatibelt kodknappsats.
| Bildnummer | Komponent |
|---|---|
| 1 / 2 / 3 | DIP-omkopplare / trimpotentiometrar / P1 |
| 4 / 5 | Lysdiod / styrknapp 7 |
| 6 / 7 / 8 | Encoder och gränslägesbrytare / styrsignaler och säkerhet / A–B-knappsats |
| 9 / 10 / 11 | Motor M–N / tillbehör / kortets interna strömmatning |
| 12 / 13 / 14 | Tillbehörssäkring / antenn / AF |
| 15 / 16 | RGP1 / R800 |

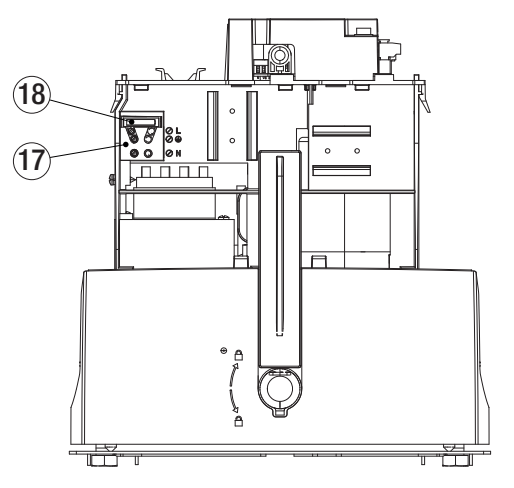

| 17 / 18 | Nätplint / nätsäkring |

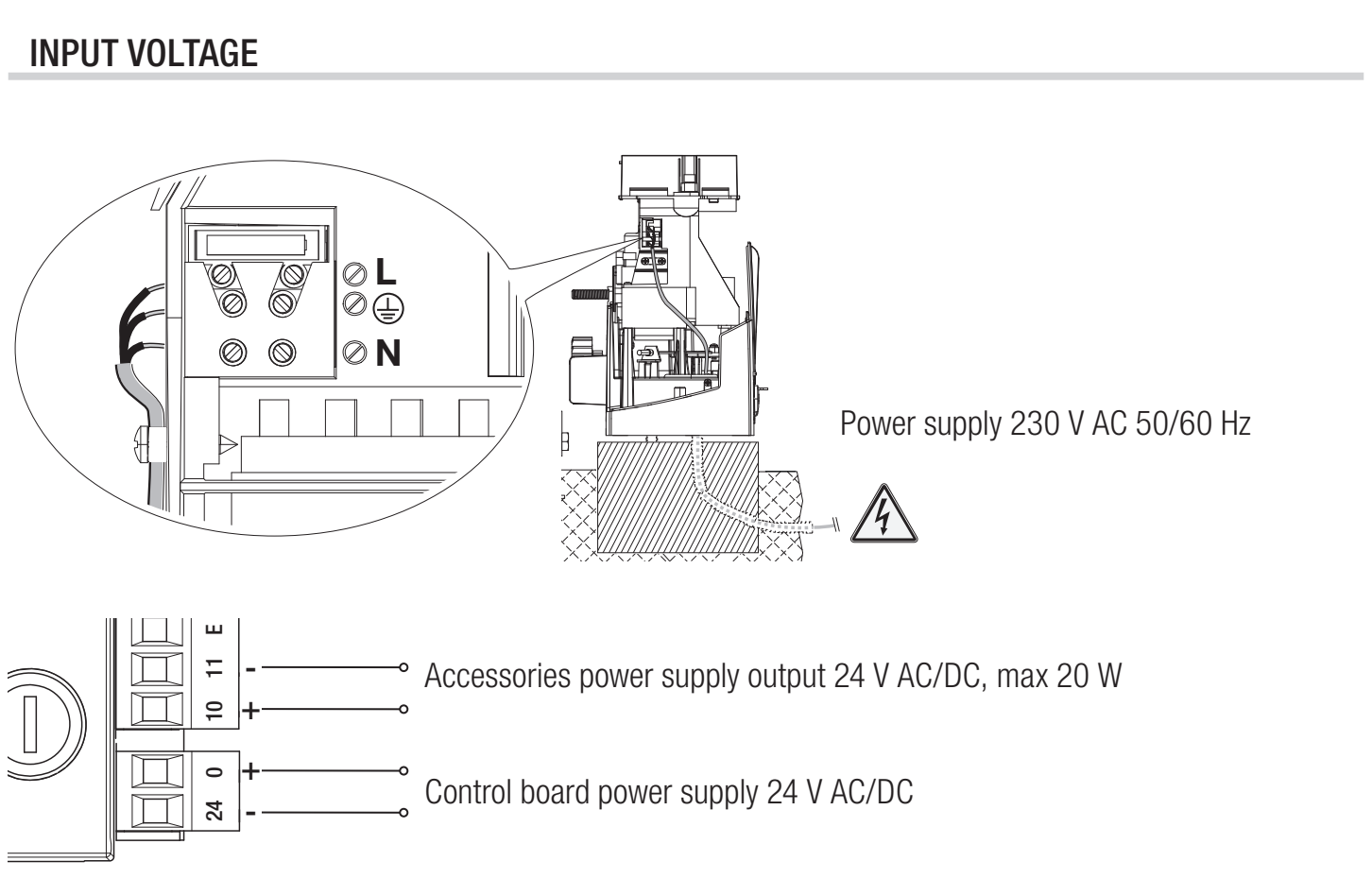

Plintar och strömförsörjning till ZN6
| Plintar | Användning / spänning / polaritet |
|---|---|
| L / N / PE | Nät 230 V AC, 50/60 Hz; anslut skyddsledaren PE. AC utan +/−. |
| 10 / 11 | Tillbehör 24 V AC/DC, totalt högst 20 W. Vid DC: 10 = plus (+), 11 = minus (−); vid AC utan polaritet. |
| 10 / E | Utgång för signallampa 24 V AC/DC, max. 25 W; vid DC är 10 gemensam pluspol och E den kopplade utgången. Detta är inte en permanent strömförsörjning för tillbehör. |
| 24 / 0 | Kortets interna strömingång 24 V AC/DC; koppla inte ihop den med tillbehörsutgången. Vid AC utan polaritet; vid DC är 0 = +, 24 = −. |

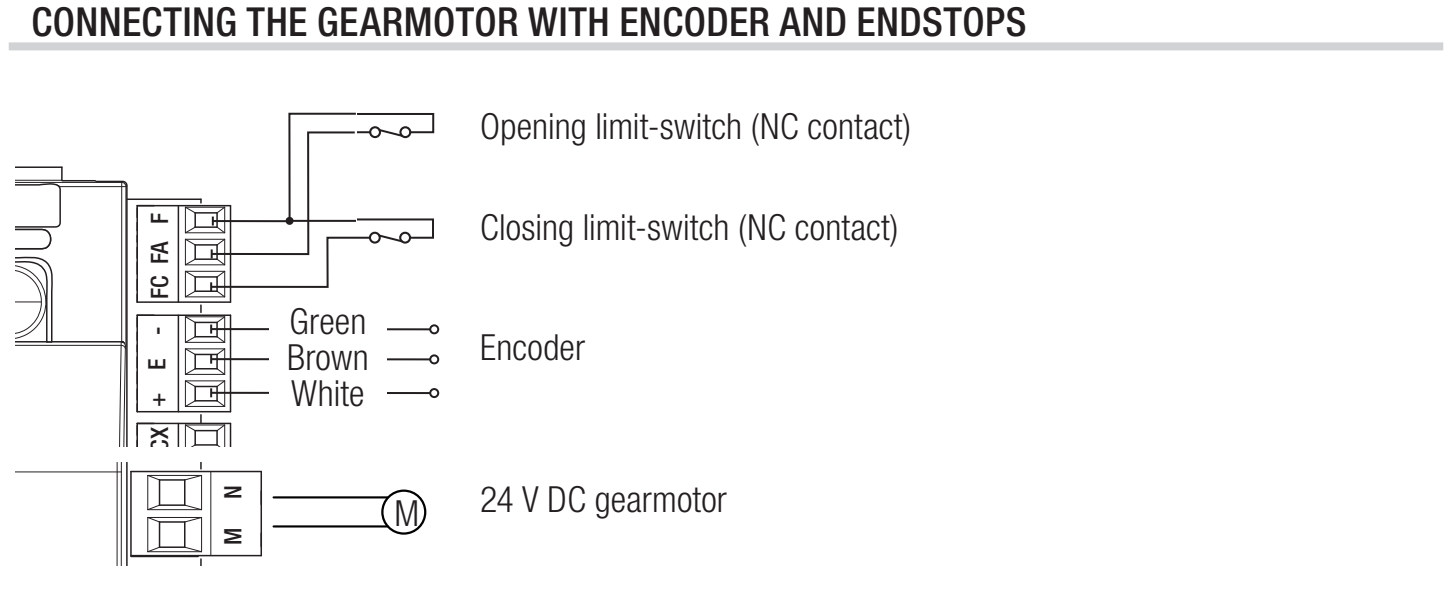

| M / N | Motor 24 V DC; anslut enligt originalschemat. Inte nät 230 V. |
| + / E / − | Encoder: strömförsörjning +/− och signal E; detta är inte en tillbehörsutgång. |
| F / FA, F / FC | Gränslägesbrytare: FA öppning, FC stängning, F gemensam; NC-kontakter utan polaritet. |

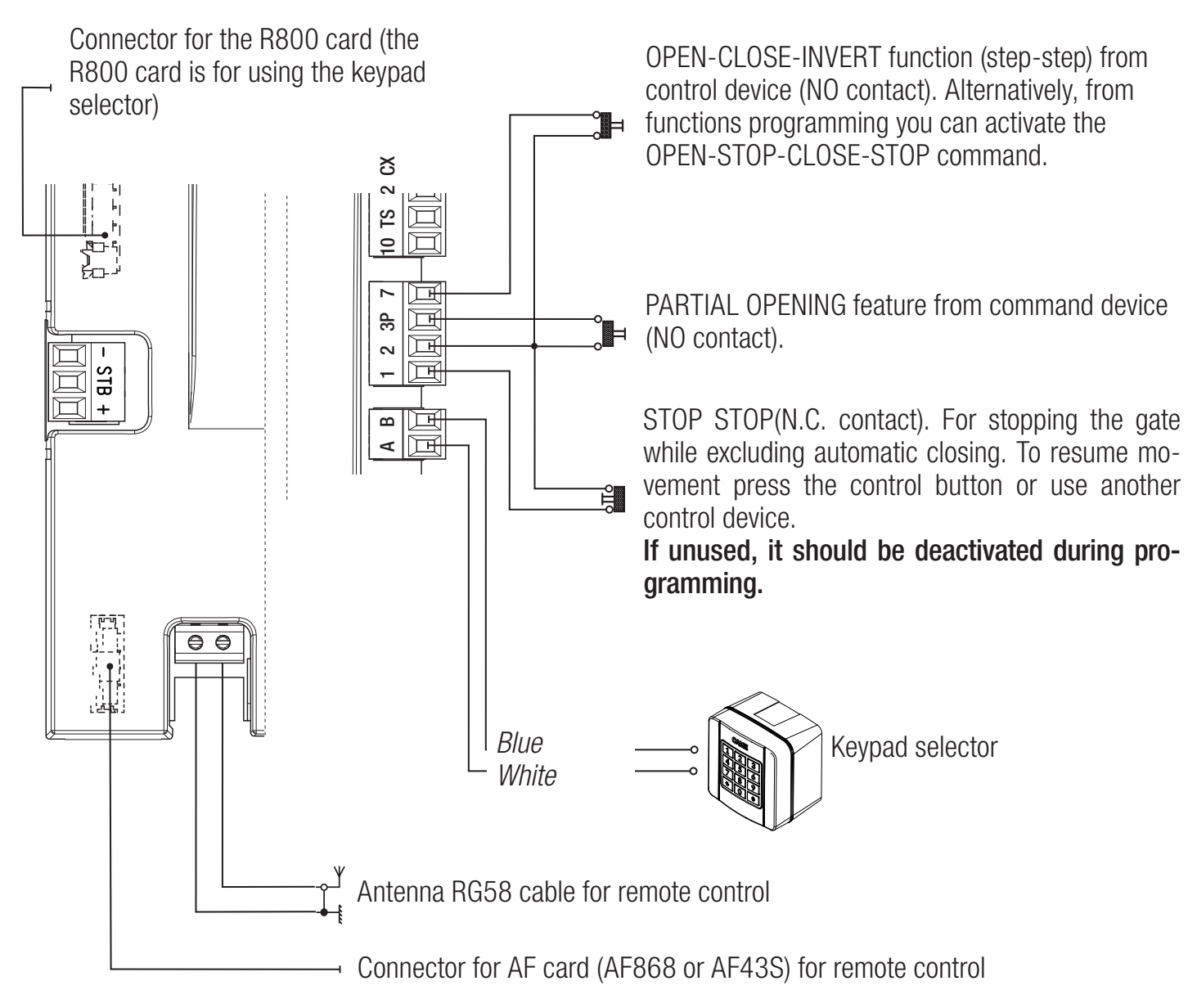

Styrsignaler, STOPP och knappsats
| Plintar | Kontakt / funktion |
|---|---|
| 1–2 | NC STOPP. Aktiv som standard från fabrik; om STOPP saknas, avaktivera via DIP 2,3. Kontakt utan polaritet. |
| 2–7 | NO-styrsignal, öppna – stäng – ändra riktning som fabriksinställning. Utan polaritet; anslut inte extern strömförsörjning. |
| 2–3P | NO för partiell öppning; vid hålldonsstyrning öppning. Utan polaritet. |
| 2–CX | NC-säkerhetskontakt; aktivera och välj C1/C4. |
| 10–TS | Strömmatning för den testade fotocellgrenen enligt det specifika kopplingsschemat. |
| A–B | Kompatibel knappsats med R800-kort, inte motorplintar. |
| Antenn / AF | RG58 / instickskort för radio. Sätt endast i när nät- och batteriströmmen är frånkopplad. |

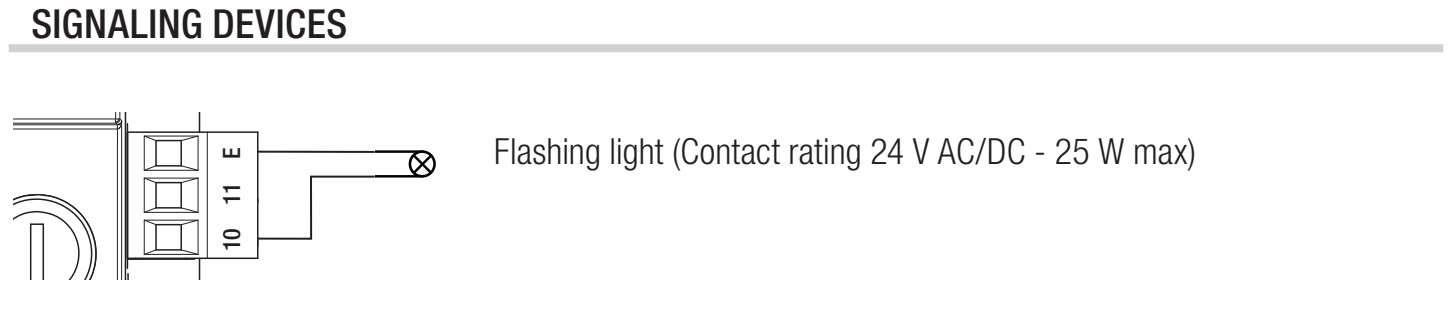

Signallampa 24 V
KLED24 anslut till 10–E. Den drivs med 24 V AC/DC och har en effektförbrukning på 2 W. Vid AC har matningen ingen likspänningspolaritet; på kortet är 10 pluspol och E den kopplade utgången vid DC. KLED24 har ingen separat märkning för +/− på strömingången. En signallampa på 230 V får inte anslutas till den här utgången.
Fotoceller och säkerhetstest
CAME DIR10 består av en sändare TX och en mottagare RX med en räckvidd på 10 m. Ställ mottagarens bygel på 24 V. Paret har en strömförbrukning på 60 mA vid 24 V AC. RX har strömanslutningar märkta 10 (+), 2 (−); TX har TX (+), 2 (−). Vid växelspänningsmatning gäller ingen likspänningspolaritet. TX-utgången ingår i synkroniseringen; utelämna inte dess anslutning.
| Fotocellens plint | Standardkoppling | Koppling med test |
|---|---|---|
| RX 10 (+) | Plint 10 | Plint 10 |
| RX 2 (−) och RX C | Plint 2 | Plint 2 |
| RX TX ↔ TX TX (+) | Koppla ihop TX mellan mottagaren och sändaren | Samma koppling |
| TX 2 (−) | Plint 2 | Plint TS |
| RX NC | Plint CX | Plint CX |
Kontakten C–NC är en potentialfri säkerhetskontakt. Den har ingen plus- eller minuspol. Matningsanslutningen och kontakten är två separata kretsar. Vid DC är 10 pluspolen; RX 2:s minusanslutning är i just det här schemat ansluten till kortets gemensamma plint 2. Förväxla inte plint 2 med matningsplint 11.
Aktivera den anslutna CX-ingången via DIP 4. För skydd vid stängning ska reaktionen C1 behållas; via DIP 1,4 väljs C4. C1 öppnar igen om strålen bryts under stängning; C4 stoppar rörelsen och fortsätter när hindret har avlägsnats.

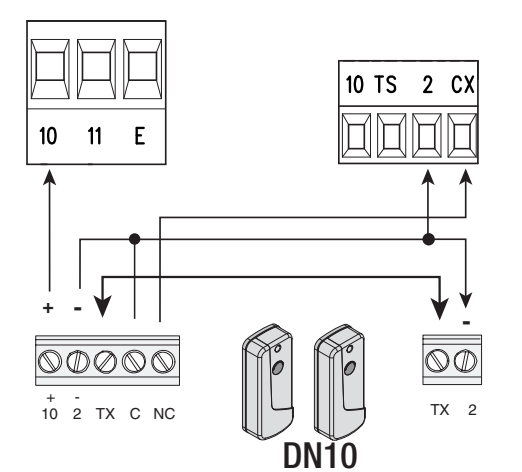

De ursprungliga ZN6-schemana nedan visar synkroniserade DN10-fotoceller. Plintförteckningen för DIR10 ovan grundar sig också på dess egen koppling. Använd inte denna plintförteckning för fotoceller med andra beteckningar eller ett annat gränssnitt.

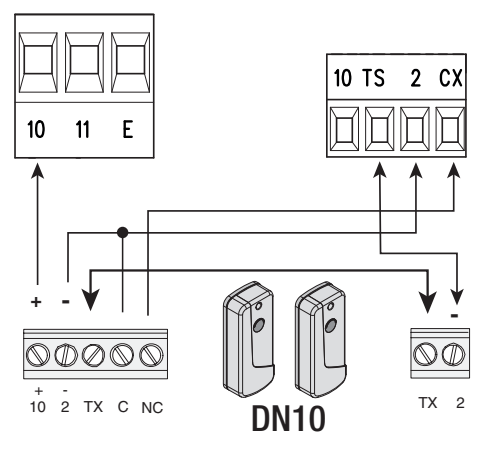

Testkoppling via TS
Vid test flyttas TX 2 till TS, medan RX 2 och RX C sitter kvar på kortets plint 2. TX-förbindelsen mellan sändaren och mottagaren behålls. Ändra först kopplingen med strömmen frånslagen och aktivera sedan testet.
Aktivera test via DIP 2,4 och P1; CX-ingången måste vara aktiverad. Om testet misslyckas utför kortet inte kommandot. Efter inställningen återställer du alla DIP-brytare till OFF.
När kopplingen är klar testar du att bryta strålen under den aktuella rörelsen och sedan återställa den. Bygla inte säkerhetsingången som en permanent lösning på ett fel.
Första idrifttagningen av ZN6
- Kontrollera mekaniken, kuggstångens spel, fasta stopp och gränslägesbrytare, att drivningen är låst samt alla anslutna skyddsanordningar.
- Slå på strömmen och kontrollera lysdioden PWR. Ställ in följande i tur och ordning: körriktning, STOP och inlärning av rörelsesträckan.
- Aktivera ansluten CX, ställ in dess reaktion och eventuell fotocellstestning. Låt CX vara avaktiverad om den inte används.
- Ställ in och spara trimrarna, eventuell automatik och delöppning.
- Parkoppla fjärrkontrollerna. Kontrollera hela cykeln, STOP, fotocellerna, inbromsningen, ändlägena, varningsljuset och funktionen efter ett strömavbrott.
Automatisk inlärning av hela rörelsesträckan
Förutsättningar: rätt riktning och STOP, aktiv pulsgivare, fri rörelsebana och korrekt inställda gränslägesbrytare. Efter manuell förflyttning måste drivningen låsas igen. Teknikern ska övervaka hela rörelsen; gå inte in i grindens rörelseområde under inlärningen.
- Med drivningen stillastående ställer du DIP 1,2,3,5 till ON; DIP 4 ska vara kvar på OFF.
- Tryck på P1. Grinden utför en serie rörelser för att fastställa inbromsningspunkterna.
- Den röda lysdioden blinkar under inlärningen. När inlärningen lyckas bekräftas det med en ljudsignal i 1 s; vid misslyckande blinkar lysdioden snabbt och fyra ljudsignaler hörs.
- P1 kan avbryta inlärningen. När inlärningen är klar återställer du alla fem DIP-brytare till OFF.
- Kontrollera hela öppnings- och stängningscykeln samt säkerhetsanordningarnas funktion. Vid fel ska du först åtgärda orsaken och därefter göra om inlärningen.
Inlärning av delöppning
När hela rörelsesträckan har lärts in flyttar du grinden till önskat delöppningsläge med knapp 7 på kortet. Ställ DIP 4,5 på ON och tryck på P1. Lysdioden lyser och en ljudsignal i 1 s bekräftar att läget har sparats. Snabb blinkning och fyra ljudsignaler betyder att läget inte är tillåtet. Ställ sedan DIP-brytarna på OFF och testa kommandot 2–3P samt automatiken i delöppningsläget.
Programmering med DIP-brytare och knappen P1
DIP-brytarna väljer den funktion som sparas med knappen P1. De är inte permanenta driftbrytare. Vid varje inställning ställer du endast de nummer som anges på respektive rad på ON; alla övriga ska vara på OFF. Programmera endast när drivningen står stilla. Efter bekräftelsen återställer du alla fem DIP-brytare till OFF.
Vid vanlig växling till en aktiv eller alternativ funktion lyser lysdioden och en ljudsignal hörs i 1 s; när du återgår till avstängt eller ursprungligt värde blinkar lysdioden och två ljudsignaler hörs. STOP, pulsgivaren och automatiken för delstopp är aktiverade från fabrik, så det första trycket på P1 avaktiverar dem. Inlärning, parkoppling, radering och återställning har separata bekräftelser som anges i tabellen.

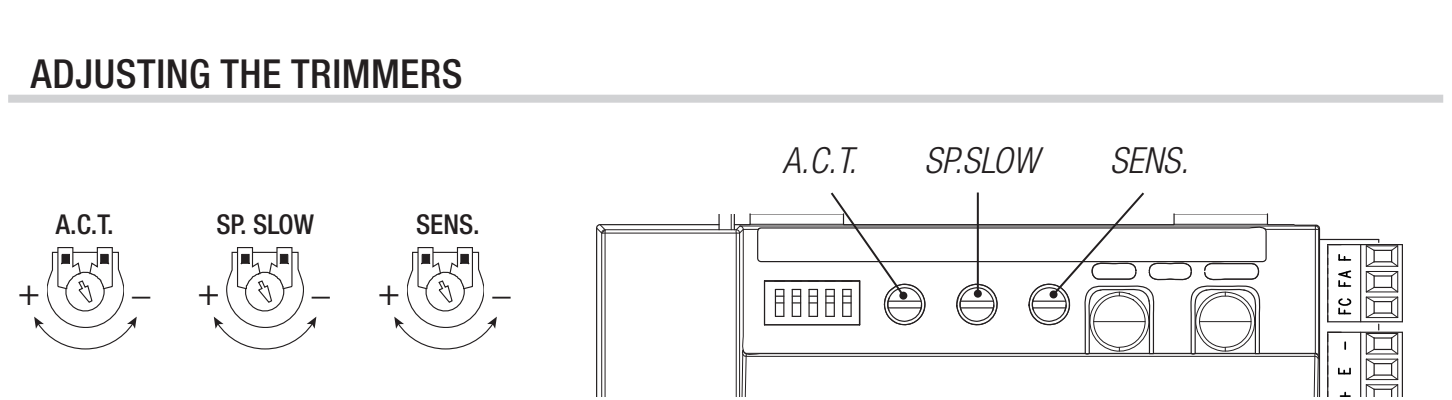

Trimpotentiometrar och lagring av värden
| Trimpotentiometer | Intervall / funktion |
|---|---|
| A.C.T. | Väntetid före automatisk stängning 1–120 s; aktivera automatiken med separat funktion. |
| SP.SLOW | Inbromsningshastighet 30 % (−) till 60 % (+) av maxhastigheten. |
| SENS. | Känslighet för hinderdetektering: − lägsta, + högsta känslighet. Kontrollera krafter och skydd efter ändringen. |
När trimpotentiometrarna har ställts in ska alla tre värden sparas: Ställ DIP 2,3,4,5 på ON, tryck på P1, bekräftelse med LED och ljudsignal i 1 s, ställ sedan alla DIP på OFF. Utan denna lagring går ändringarna förlorade.
Parkoppling av fjärrkontroller
ZN6 lagrar högst 25 användare. För ett 433,92 MHz-system med fast kod kan AF43S och kompatibel TOP-432EE. Sätt endast i AF-kortet när strömmen är frånkopplad. Samma frekvens garanterar inte i sig kompatibel kodning.
- Välj DIP-kombinationen för önskat kommando: 1 = partiell öppning; 2 = endast öppning; 1,2 = öppna–stäng–byt riktning; 3 = öppna–STOP–stäng–STOP.
- Tryck på P1. När LED börjar blinka, tryck inom 10 sekunder på den valda knappen på fjärrkontrollen.
- LED lyser och en ljudsignal på 1 s bekräftar lagringen. En redan lagrad sändare signaleras med snabb blinkning och 4 ljudsignaler.
- Ställ tillbaka alla DIP på OFF och kontrollera den tilldelade funktionen.
Radera fjärrkontroller och återställ
Radera alla användare: DIP 1,3 på ON, övriga på OFF; håll P1 intryckt i 5 s. LED lyser och en ljudsignal på 1 s bekräftar raderingen. Ställ sedan DIP på OFF. Detta tar bort alla lagrade fjärrkontroller.
Återställ parametrar: alla fem DIP ON och tryck på P1. LED-lampan blinkar och två ljudsignaler hörs; ställ sedan alla fem DIP i läget OFF. Återställning raderar inte användarparametrarna. Ställ in och kontrollera riktning, STOP, CX, inlärning och säkerhetsfunktioner på nytt innan nästa användning.

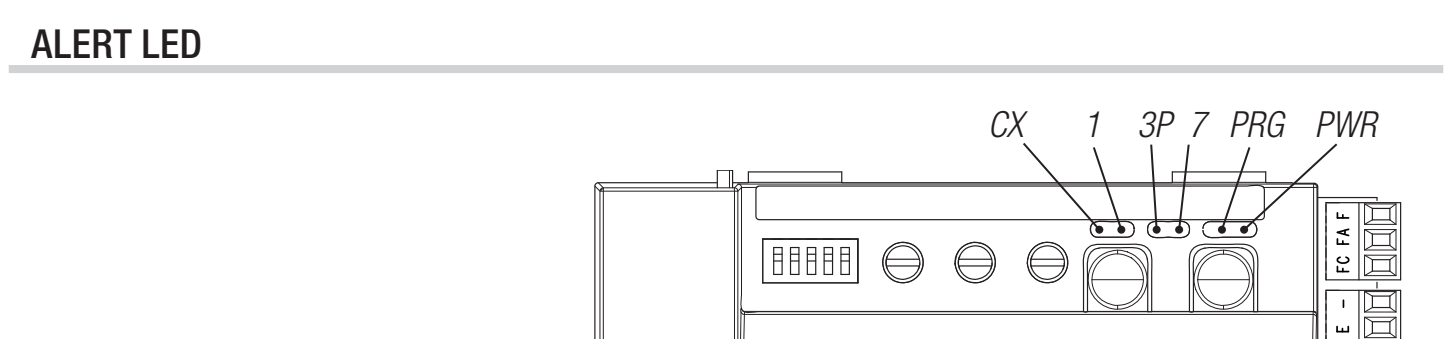

Diagnostik för ZN6
| LED | Betydelse / vad som ska kontrolleras |
|---|---|
| CX – gul | Lyser när NC-kontakten 2–CX är öppen. Fotocellernas stråle, strömförsörjning och kontakt. |
| 1 – gul | Lyser när NC-kontakten 1–2 är öppen. STOP och dess konfiguration. |
| 3P – gul | Lyser när NO-kontakten 2–3P är sluten; kontrollera vid konstant sken om ett kommando har fastnat. |
| 7 – gul | Lyser när NO-kontakten 2–7 är sluten; kontrollera knappen/brytaren. |
| PRG – röd | Programmering, väntar på automatisk stängning eller fel. Betydelsen beror på vilket förfarande som utförs. |
| PWR – grön | Kortets strömförsörjning. Om den inte lyser, kontrollera matningen och säkringarna. |
| Symtom | Kontroll / åtgärd |
|---|---|
| 4 ljudsignaler under inlärning | Kontrollera inlärningen, riktningen, ändlägesbrytarna, att gången är fri och pulsgivaren. |
| 4 ljudsignaler vid parkoppling | Sändaren är redan lagrad; detta bekräftar inte att en ny lagring har gjorts. |
| 4 ljudsignaler vid delöppningsläge | Välj ett annat tillåtet delöppningsläge. |
| Rör sig inte | Kontrollera matningen, att drivningen är upplåst, STOP, aktiverad CX, TS-testet och kommandon som ligger konstant till. |
| Öppnar men stänger inte | Kontrollera fotocellerna och deras NC-kontakt; kontrollera även automatiken och den lagrade A.C.T.-inställningen. |
ZN6-säkringar
| Krets | Snabb säkring |
|---|---|
| Nät LINE | 1,6 A-F |
| Tillbehör | 2 A-F |
Kontrollera säkringarna när strömmen är frånkopplad. Använd samma märkström och snabb typ; en säkring med högre märkström eller upprepade byten utan att kortslutningen åtgärdas är ingen reparation.
Underhåll och service
Kontrollera regelbundet att körskenan och kuggstången är rena, att grinden rör sig lätt för hand, att drivningen är ordentligt fastsatt, att ändlägesstoppen fungerar, kablarnas skick, upplåsningen, fotocellerna och övriga säkerhetsanordningar. Koppla från nätströmmen och eventuell batteribackup före rengöring eller ingrepp. Vid skador, ovanliga ljud eller vibrationer ska driften stoppas och orsaken åtgärdas.
Ökad SENS.-känslighet ersätter inte mekanisk reparation; trimmernas värden måste sparas med DIP 2,3,4,5 och P1. Kontrollera hela rörelsen, krafterna och skydden på nytt efter service.

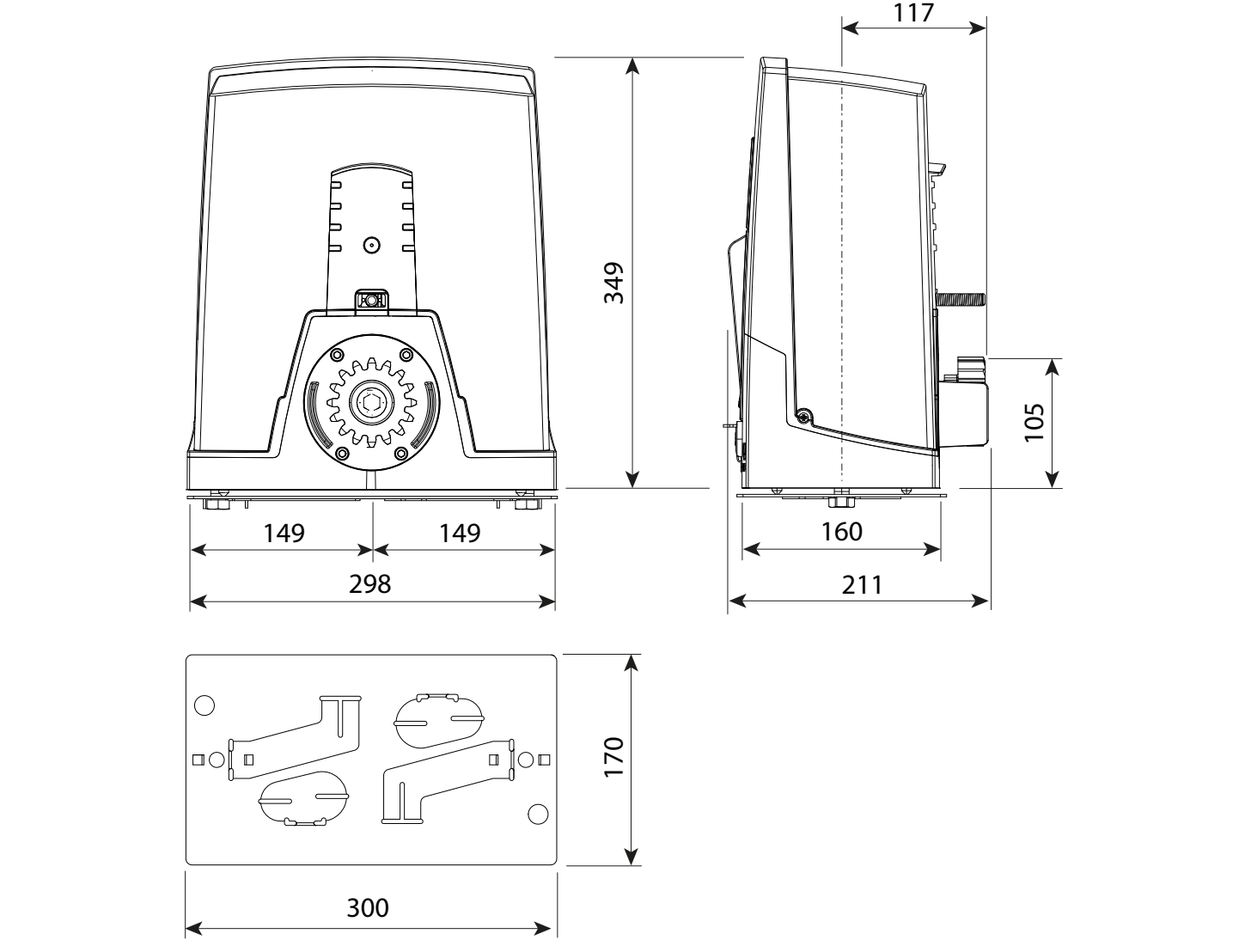

Tekniska egenskaper för BXL04AGS
| Parameter | Värde |
|---|---|
| Maximal grindbladsvikt | 400 kg |
| Maximal grindbladslängd | 10 m |
| Drivningens nätspänning | 230 V AC, 50/60 Hz |
| Motorns strömförsörjning | 24 V DC |
| Effekt | 150 W |
| Maximal strömförbrukning | 7 A |
| Kapslingsklass | IP44 |
| Drifttemperatur | −20 till +55 °C |
| Drift | Arbetscykel 50 %; detta anger inte antalet cykler per timme. |
| Effektförbrukning i standbyläge | 7,4 W |
| Skyddsklass | I |
| Kuggdrev / ändlägesbrytare | Modul 4 / mekaniska |
| Styrning för angivet utförande | ZN6, DIP + trimmers + P1 |
| Enbart drivningens vikt | 7,7 kg |
