Produktbeskrivning Drivpaket för skjutgrind upp till 400 kg CAME BX704, 801MS-0020 (D)
Drivsystem CAME BX704AGS är avsett för skjutgrindar med en vikt på upp till 400 kg och en grindbladslängd på upp till 14 m. Det har en elektromekanisk stoppbrytare. Drivsystemet är icke-reversibel. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
CAME BX704AGS och styrenheten ZBX7N
Satsen innehåller en drivenhet för skjutgrindar på upp till 400 kg med mekaniska gränslägesbrytare. Motorn och strömförsörjningen är 230 V AC; tillbehören strömförsörjs via en separat utgång på 24 V AC. Den inbyggda kodaren möjliggör inlärning av körvägen, hinderavkänning och inställbar mjukstart och mjukstopp.
Kontrollera före inställning att drivenheten är rätt modell, att ZBX7N anges på kretskortet och vilken firmwareversion som visas under H1. Specifikationen nedan gäller en äldre styrenhetsversion med alternativen F8 0 = delöppning / 1 = öppning. Att F8 överensstämmer bekräftar inte att hela versionen är densamma. Kretskort med samma namn och samma F8-alternativ kan ändå ha olika minnesfunktioner eller tekniska data. Jämför inställningarna och tillvägagångssättet med manualen som medföljde det aktuella kretskortet innan du ändrar något. Om F8 har alternativen 1/2 ska du inte använda siffrorna och fabriksinställningarna nedan. Förväxla inte drivenheter med 230 V nätmotor med modeller för 24 V.
Montering, nätanslutning, inställning av krafter och säkerhetstester ska utföras av en behörig tekniker. Koppla från strömförsörjningen innan du hanterar plintar eller instickskort. Drivenheten får inte ersätta saknade mekaniska ändstopp eller kompensera för en defekt grindmekanik.

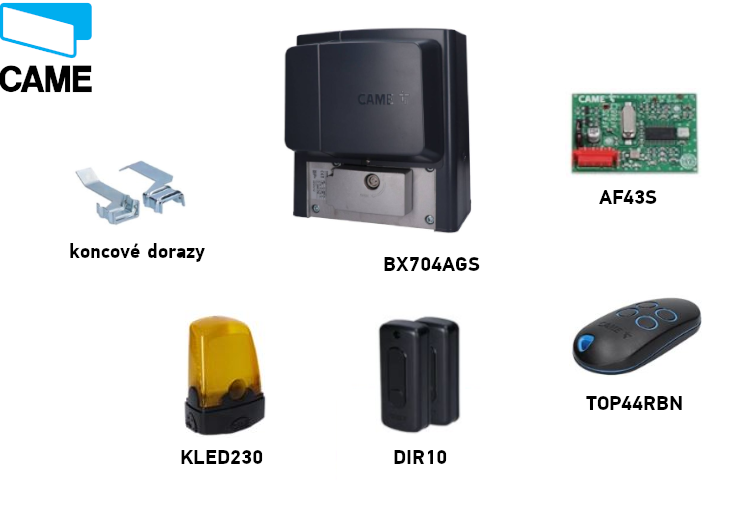

Det här ingår i satsen
Drivenhet BX704AGS med inbyggt ZBX7N-kretskort, ändstopp för brytarmanövrering, radiokort AF43S, fjärrkontroll TOP44RBN, ett par fotoceller DIR10 och en signallampa KLED230. Kuggstång väljs utifrån grinden och ingår inte i utrustningen till denna sats.
CAME BX704-sats
| Egenskap | CAME BX704AGS |
|---|---|
| Sats |  BX704 – upp till 400 kg |
| Grindbladets vikt | max. 400 kg |
| Grindbladets längd | max. 14 m |
| Motor och kretskort | 230 V AC / ZBX7N |
| Gränslägesbrytare | mekaniska |
| Utrustning | AF43S, TOP44RBN, DIR10, KLED230 |
Välj utifrån den faktiska vikten, längden, motståndet vid rörelse och antalet cykler; vikten ensam räcker inte.
Tillbehör – vad, varför och typ
| Vad | Varför | Typ |
|---|---|---|
| Fotoceller | Skyddar passagen när grinden stängs. |
|
| Fjärrkontroll | Kommando för hela eller delar av körvägen. |
|
| Radiokort | Tar emot fjärrkontrollens signal. |
|
| Signallampa | Varnar när grinden är i rörelse. |
|
| Kuggstång | Överför rörelsen till grindbladet. |
|
| Tryckknapp / nyckelbrytare | Lokal manövrering eller delöppning. |
|
| Säkerhetslist | Skyddar mot klämning på riskställen. |
|
| Seriellt gränssnitt | Anslutning av två drivenheter eller CRP-kommunikation. |
|
Val av drivenhet och belastning

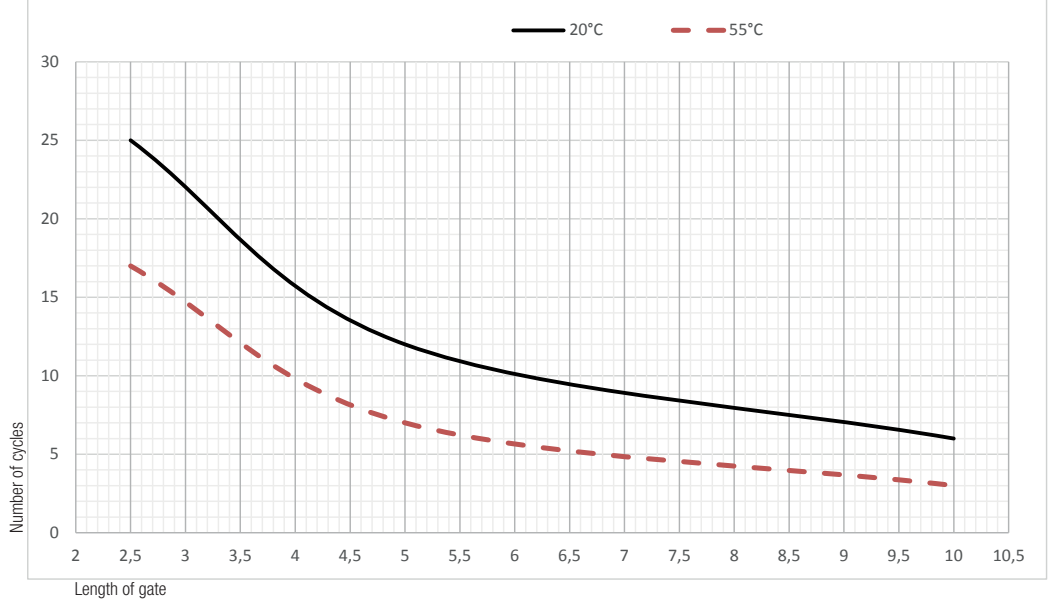

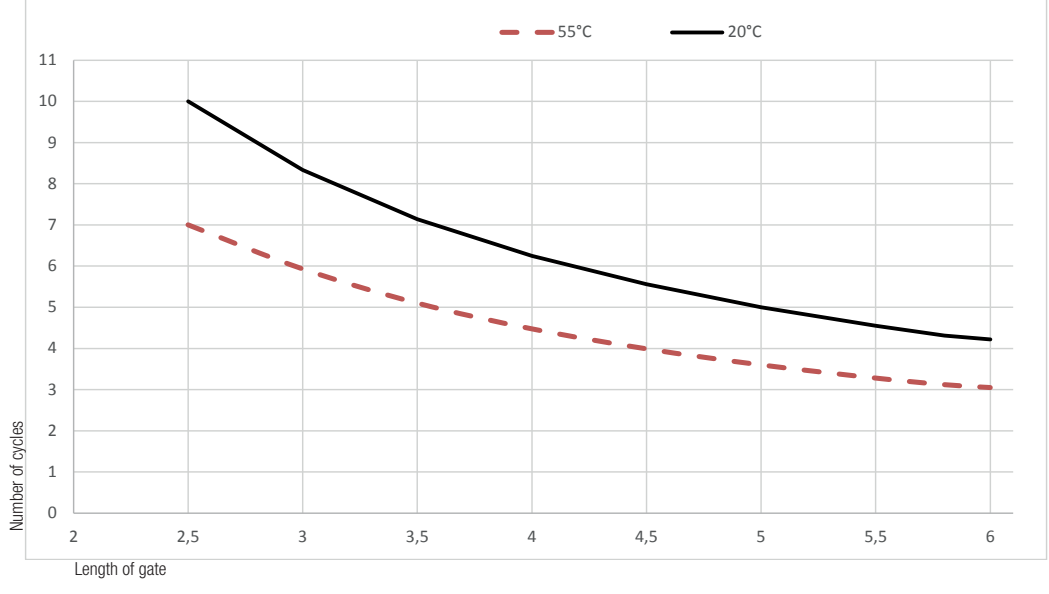

Grindbladets maximala vikt är 400 kg, maximal längd 14 m. När grinden är frikopplad ska den röra sig mjukt längs hela körvägen och ha mekaniska ändstopp i båda riktningarna. Vid stötar, kärvning eller ökat motstånd ska du först åtgärda styrningen och mekaniken.
17 cykler per timme och 6 cykler i följd gäller en referenslängd för grindbladet på 4 m, en temperatur på 20 °C och en korrekt monterad grind utan extra friktion. Detta är inte värden som gäller för alla längder upp till 14 m. För längre grindblad och högre temperatur minskar det tillåtna antalet cykler enligt originaldiagrammen.
Förläng inte graferna genom att uppskatta värden bortom den sista visade punkten. Antalet cykler per timme är en driftsgräns, inte en garanti för livslängden.

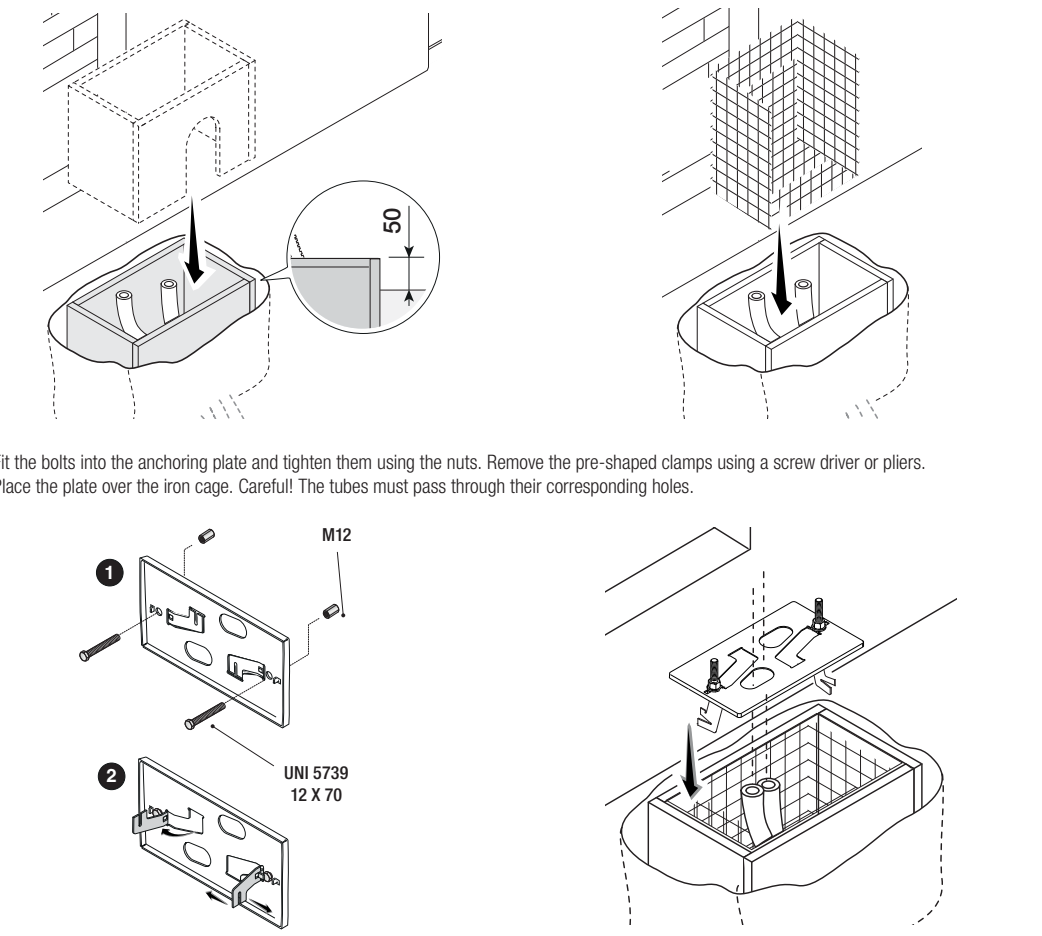

Montering av drivenheten och kabeldragning
- Kontrollera grindbladets stabilitet, rullar, skena eller styrning, att det rör sig lätt och att de mekaniska stoppen sitter fast. Säkra riskområden vid kuggstången och kugghjulet.
- Välj ett stabilt underlag som är skyddat mot stötar och direkt vattenstänk. Förbered kabelrör; Ø 40 mm rekommenderas för drivenheten och Ø 25 mm för tillbehör.

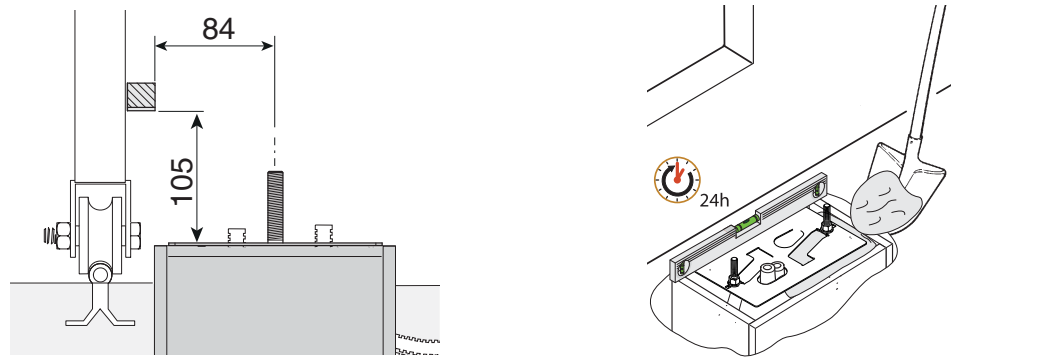

- Grundformen ska vara större än förankringsplattan och sticka upp 50 mm över marknivå. Komplettera med stålarmering. Fäst M12-bultarna i plattan och för ut kabelrören genom dess hål.
- Vid befintlig kuggstång ska det ursprungliga måttet 84 / 105 mm följas. Rikta in plattan och gjut fast den; vänta minst 24 timmar tills betongen har härdat.
- Låt kablarna sticka ut cirka 600 mm. Ta bort kåporna, placera drivenheten på plattan och höj den 5–10 mm med de justerbara fötterna före den första injusteringen, så att det finns utrymme för finjustering.
Rekommenderade minsta kabelareor
| Ledning | Mindre än 20 m | Över 20 m och mindre än 30 m |
|---|---|---|
| Nätanslutning 230 V AC, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Varningslampa | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Styrkontakt | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocell TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocell RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
För utomhusdragning av nätkabel används H05RN-F och för inomhusdragning H05VV-F; för lågspänningsledningar upp till 48 V används FROR 20-22 II när det är lämpligt. Antenn: RG58, rekommenderad längd högst 5 m. Seriekoppling: UTP CAT5, högst 1 000 m. Vid andra avstånd, flera förbrukare eller provkörning med tillfällig kabel ska nödvändiga ledare och kabelarea väljas utifrån den faktiska belastningen och kopplingen.
Dra kablarna genom separata kabelgenomföringar; de får inte komma i kontakt med motorn eller transformatorn. Nätanslutningen ska ha en lämplig tvåpolig frånskiljare och skyddsledare PE.

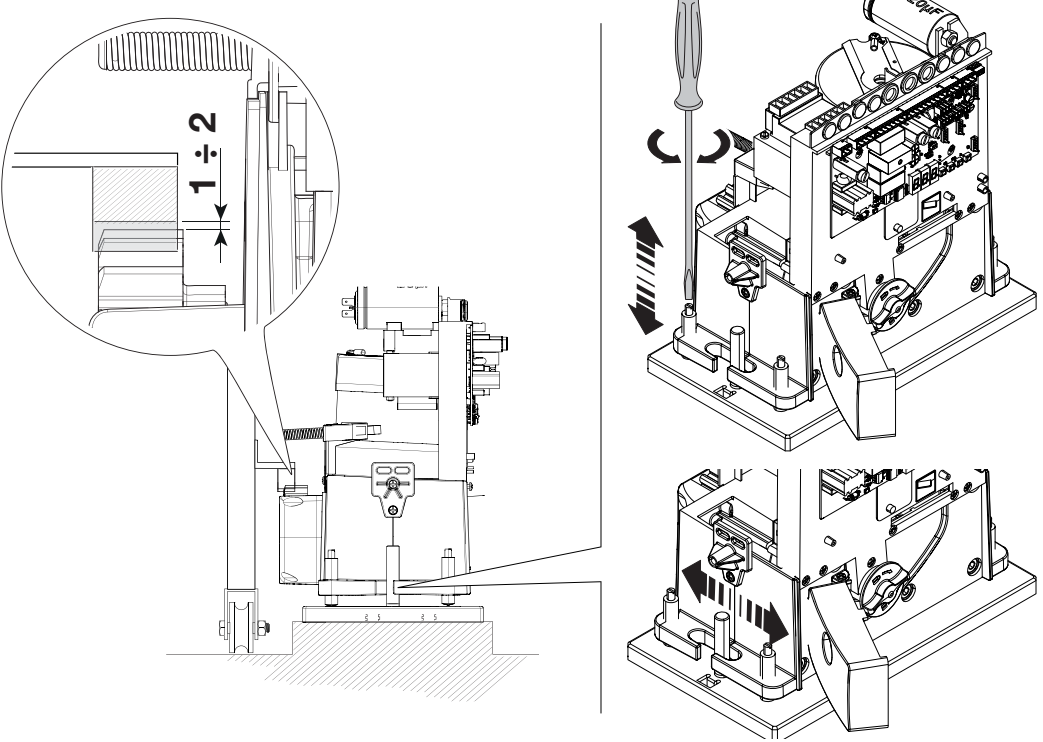

Kuggstång, spel och ändlägen

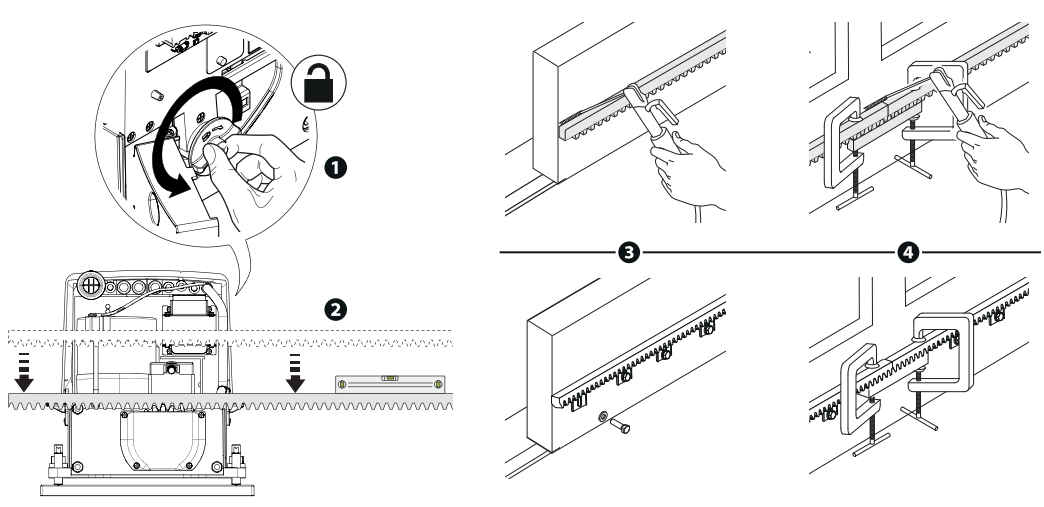

- Frikoppla drivenheten. Fäst kuggstången med modul 4 längs hela grindens rörelsebana. När delarna skarvas ska kuggarna riktas in med en extra bit kuggstång under skarven.
- Kör igenom hela rörelsebanan för hand. Justera höjden med fötterna och sidoläget med förankringshålen; lämna ett spel på 1–2 mm mellan kuggstången och kugghjulet. Grindbladets vikt får inte vila på drivenheten.
- Dra åt drivenhetens fästen ordentligt efter inriktningen.

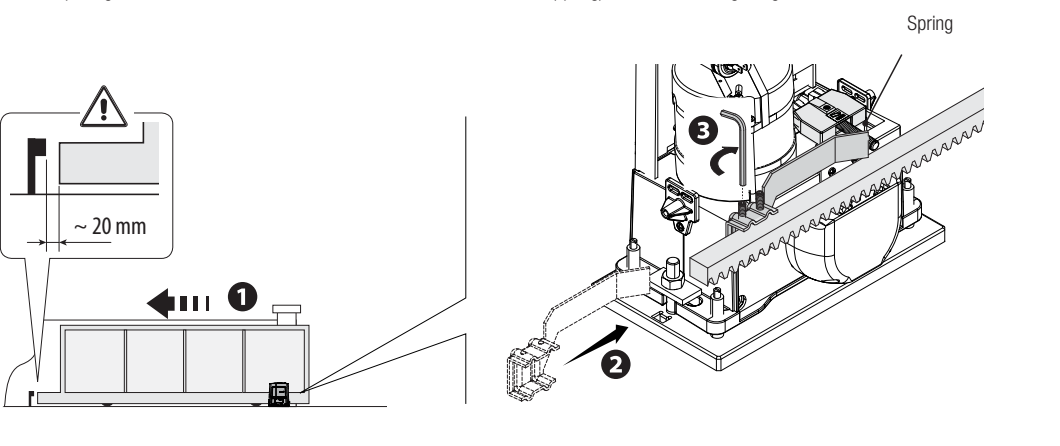

- Öppna grinden för hand. Skjut öppningsgränsläget på kuggstången tills mikrobrytarens fjäder aktiveras och fäst det.

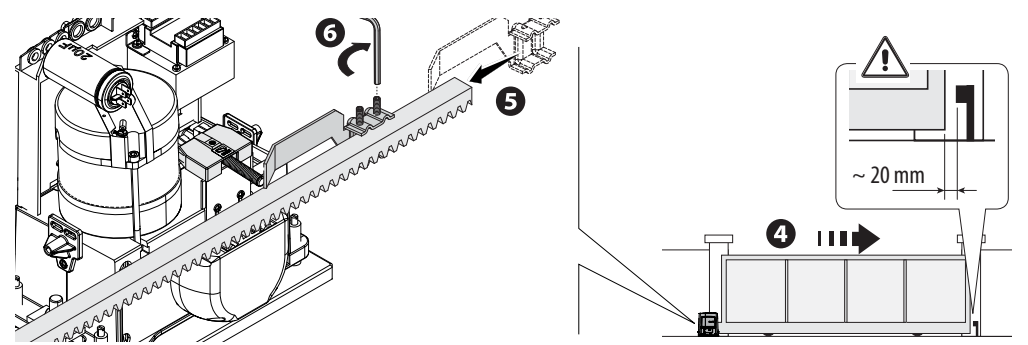

- Ställ in stängningsgränsläget på samma sätt. Lämna enligt måttritningen cirka 20 mm. Kontrollera båda riktningarna och koppla in drivenheten igen.

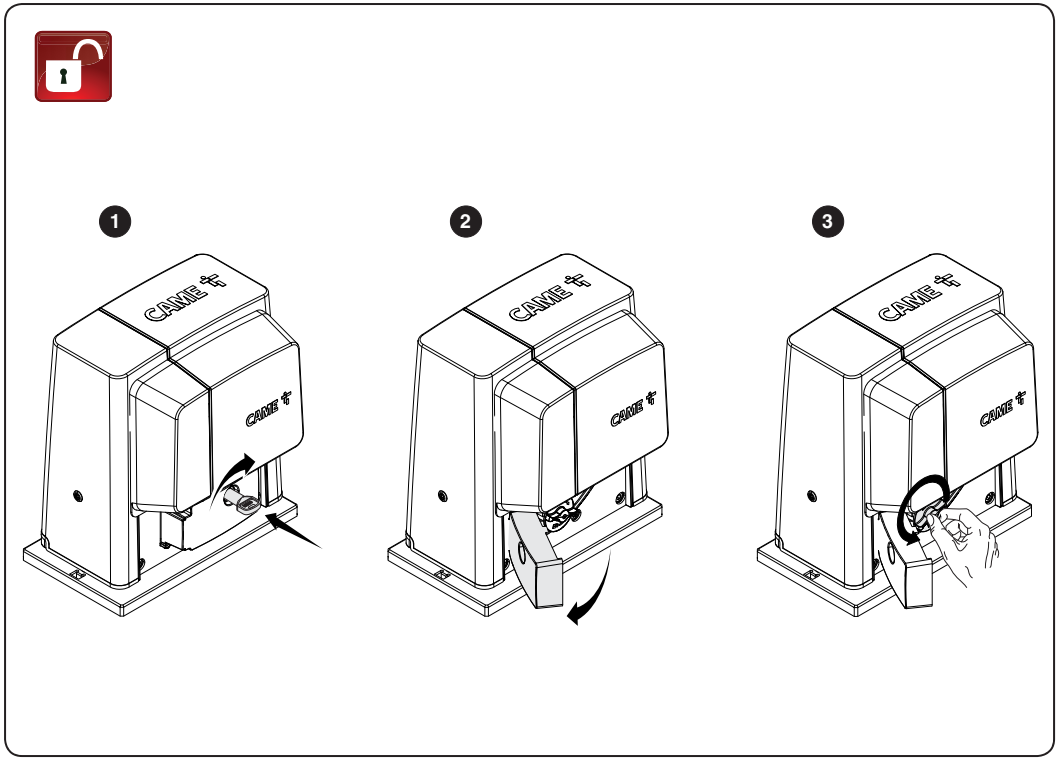

Manuell frikoppling vid strömavbrott
- Koppla bort strömmen och säkra grindbladet så att det inte kan röra sig av sig självt.
- Öppna låsskyddet, sätt i nyckeln och lås upp frikopplingsluckan.
- Fäll upp luckan och vrid frikopplingsreglaget i det öppna utrymmet enligt pilen på bilden. Därefter kan grinden skjutas för hand.

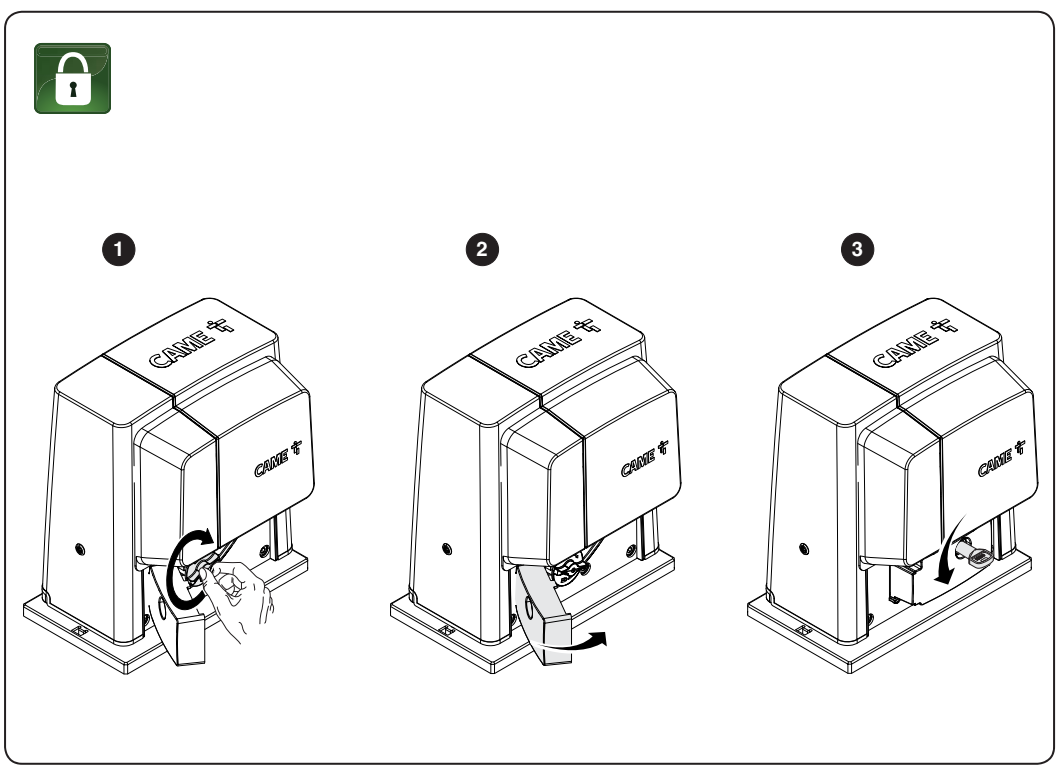

- Återställ genom att vrida reglaget tillbaka enligt bilden för låst läge, stäng luckan, lås den med nyckeln och stäng låsskyddet.
- Kontrollera att drivenheten är låst innan strömmen slås på igen. Om luckan är öppen kan felkod E8 visas.

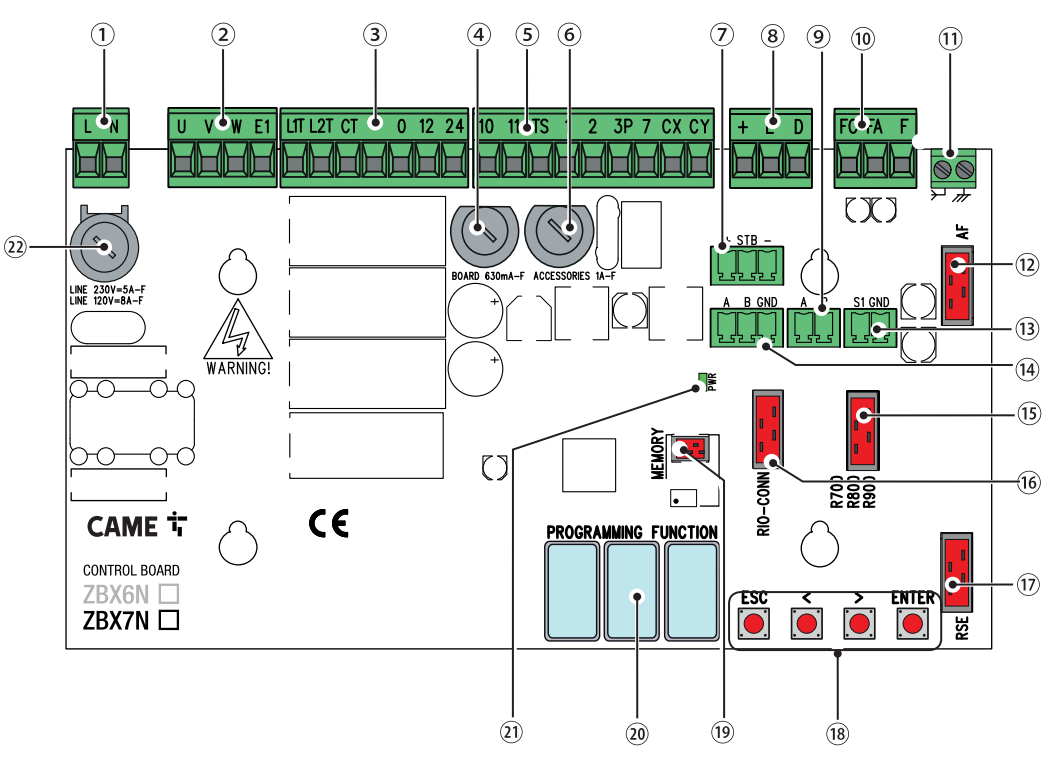

Orientering av ZBX7N-kretskortet och plintarna
På bilden är kretskortet vänt med plintarna upptill och knapparna ESC / < / > / ENTER nere till höger. Displayen sitter längst ned; PWR anger att strömförsörjningen är aktiv. Siffrorna i cirklar anger kretskortets delar, inte numren på de elektriska plintarna.
| Position på bilden | Del av kretskortet |
|---|---|
| 1 / 2 / 3 | Nätanslutning / motor / transformator. |
| 4 / 6 / 22 | Kretskortssäkring / tillbehörssäkring / nätsäkring. |
| 5 | Styr- och säkerhetsingångar. |
| 7 | RGP1: + / STB / −, energisparmodul; det är inte en batteriingång. |
| 8 / 10 / 11 | Encoder / mekaniska ändlägesbrytare / antenn. |
| 9 / 13 / 15 | Plintar för tangentbord / transponder; uttag för avkodare R700 eller R800. |
| 12 | AF-radiokort. |
| 14 / 17 | Seriella plintar A/B/GND / RSE-uttag. |
| 16 | RIO-CONN-uttag för RIOCN8WS. |
| 18 / 19 / 20 / 21 | Programmeringsknappar / Memory Roll / display / PWR-LED. |

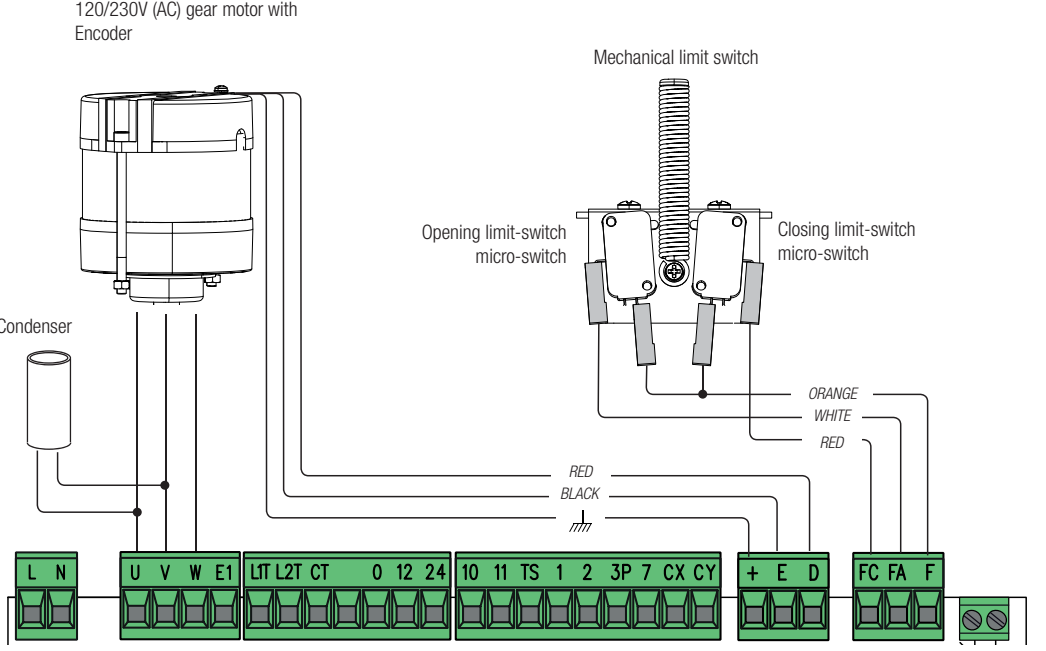

Strömförsörjning, motor och encoder
| Plintar | Anslutning och gränsvärde |
|---|---|
| L / N / PE | L = fas, N = neutralledare; 230 V AC, 50/60 Hz. Skyddsledaren PE ansluts till den markerade jordningspunkten. Det är inte +/−. |
| U / V / W | Fabriksmonterad motorledning och kondensator; motor 230 V AC. Ingen likspänningspolaritet används. Använd F54 för att välja riktning; ändra inte kopplingen på måfå. |
| + / E / D | Kodare – fabriksanslutning: + = röd ledare, E = svart ledare, D = skärmning, enligt originalbilden. Följ märkningen och den ursprungliga kabeldragningen vid återanslutning; tilldela inte E eller D någon annan funktion utifrån ledarens färg. Dessa plintar är inte avsedda för fotocellernas strömförsörjning; anslut ingen extern strömkälla här. |
| FC / FA / F | FC = stängningsgränslägesbrytare; FA = öppningsgränslägesbrytare; F = gemensam ledare. Blanda inte ihop fabriksanslutningen med strömförsörjningen till tillbehör. |
| 10 / 11 | 24 V AC, högst 20 W för tillbehör. Vid växelspänning finns ingen plus- eller minuspol. |
| TS | Testutgång för fotoceller; används med F5 och enligt ett specifikt testschema. Det är inte en ersättning för en permanent strömutgång. |

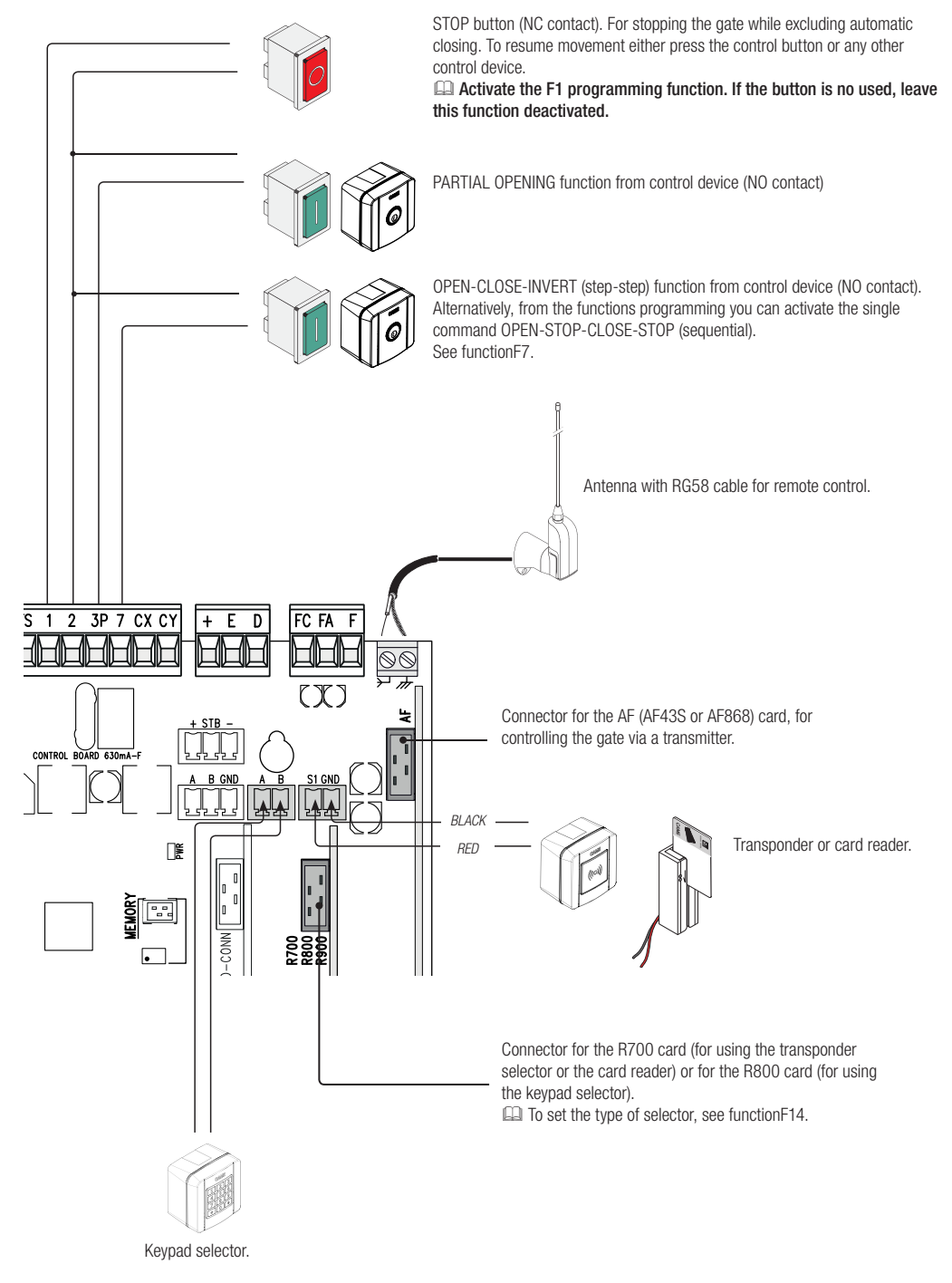

Tryckknappar, STOPP och säkerhetsingångar
| Ingång | Kontakt/användning |
|---|---|
| 1–2 | STOPP med potentialfri kontakt NC, aktivera F1. När kontakten bryts stoppas rörelsen och automatisk stängning förhindras; en ny manöver krävs för att fortsätta. |
| 2–7 | Potentialfri kontakt NO; manöver enligt F7. När F6 = ON är detta en hålldonsmanöver för stängning. |
| 2–3P | Potentialfri kontakt NO; partiell eller fullständig öppning enligt F8. När F6 = ON är detta en hålldonsmanöver för öppning. |
| 2–CX / 2–CY | Säkerhetskontakt NC, respons enligt F2/F3. Kontakten är opolär; anslut ingen extern spänning till den. |
| A / B – knappsats | Kodväljare med R800-dekoder; välj F14 = 1. |
| S1 / GND | Transponder eller läsare med R700; välj F14 = 0. På originalbilden är den röda ledaren ansluten till S1 och den svarta till GND. |
| Antenn | RG58: mittledaren till antennens signalingång, skärmningen till plinten med skärmsymbolen. |
NO betyder normalt öppen, NC normalt sluten och kontaktens gemensamma plint är COM/C. Anslut inte 230 V nätspänning till ingångarna 2–7 eller 2–3P för en vanlig manöver. Inaktivera en oanvänd STOPP-ingång via F1; inaktivera oanvända CX/CY via F2/F3. Inaktivera inte ansluten säkerhetsutrustning som en lösning på ett fel.

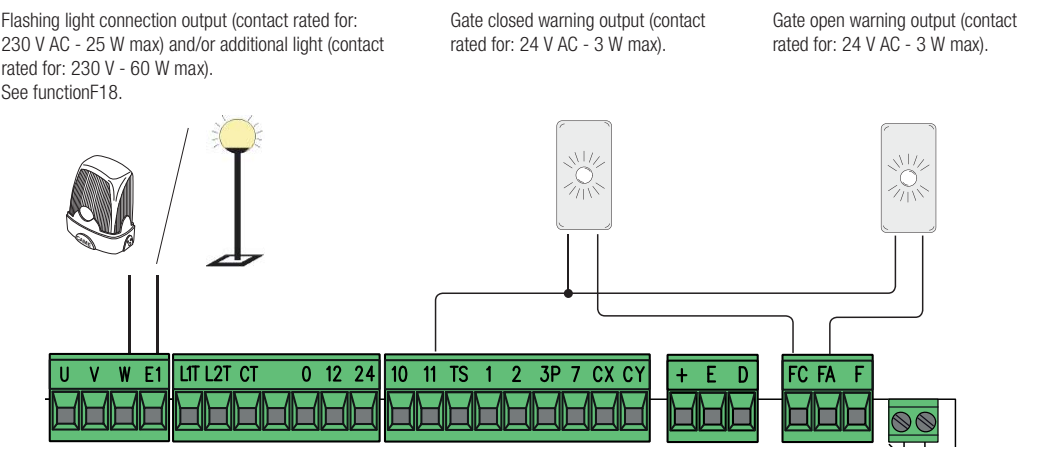

Varningsljus och statusindikering
| Utgång | Spänning/effekt/läge |
|---|---|
| W–E1 | KLED230: 230 V AC, utgångsgräns 25 W, F18 = OFF. För cykelbelysning 230 V AC, högst 60 W, F18 = 1 och F19 aktiverad. AC utan +/−; anslut inte ett 24 V-varningsljus här. |
| 11–FA | Indikering av öppen grind: 24 V AC, högst 3 W, utan +/−. |
| 11–FC | Indikering av stängd grind: 24 V AC, högst 3 W, utan +/−. |

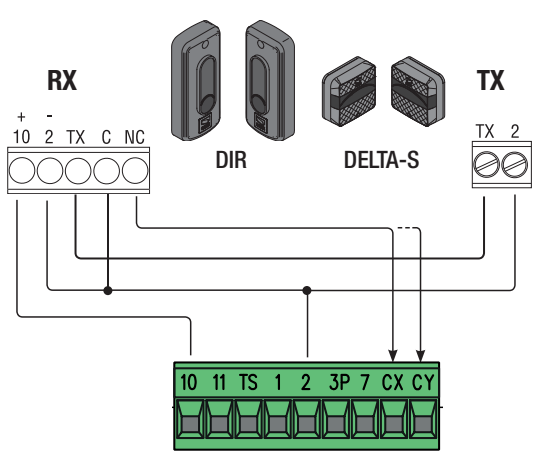

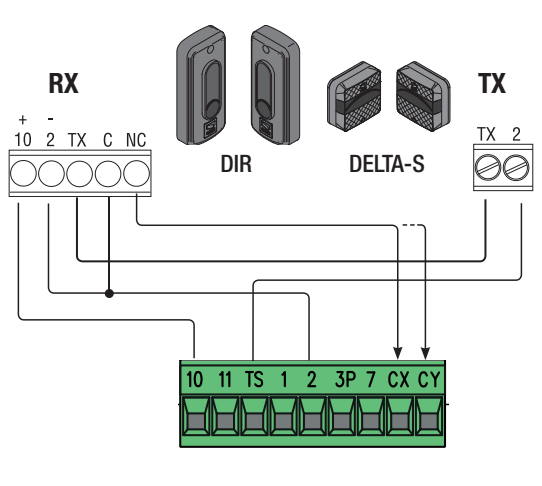

CAME DIR10-fotoceller
DIR10 är en synkroniserad sändare (TX) och mottagare (RX) med 10 m räckvidd. Ställ in fotocellerna på 24 V; matningen är 24 V AC. Paret har en strömförbrukning på 60 mA vid 24 V AC. Plintarna RX 10 och TX TX är i originalschemat märkta +, och plintarna 2 är märkta −; vid matning från styrkortet gäller AC utan likspänningspolaritet. Följ den specifika synkroniseringskopplingen för TX, inte bara de två matningsledarna.
| DIR10-plint | Standardanslutning | Anslutning med test |
|---|---|---|
| RX 10 (märkning +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (märkning −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (märkning +) | Koppla TX mellan RX och sändaren | Samma koppling |
| TX 2 (märkning −) | ZBX7N 2 | ZBX7N TS |
| RX C – gemensam kontakt | ZBX7N 2 | ZBX7N 11 |
| RX NC – säkerhetskontakt | ZBX7N CX, eventuellt CY | ZBX7N CX, eventuellt CY |
| Funktioner | F2 = C1 (för CX), F5 = OFF | F2 = C1 (för CX), F5 = 1 |
| För ingång CY | F3 = vald reaktion | F3 = vald reaktion; F5 = 2, eller 4 vid test av både CX och CY |
Med C1 utlöser en bruten kontakt under stängning en öppning. C2 utlöser stängning vid öppning; C3 stoppar rörelsen och följs av automatisk stängning; är endast tillgängligt när F19 är aktiv. C4 stoppar rörelsen och återupptar den när hindret har avlägsnats. Välj reaktion utifrån det område som ska skyddas. Kontrollera funktionen efter anslutning genom att bryta strålen under den aktuella rörelsen.
Test är inte bara ett menyalternativ. Anslut först ledarna enligt testschemat och aktivera därefter F5. Om testet misslyckas utför styrkortet inte manövern och visar E4. DELTA har andra plintar; använd inte denna plintlista för DIR10.

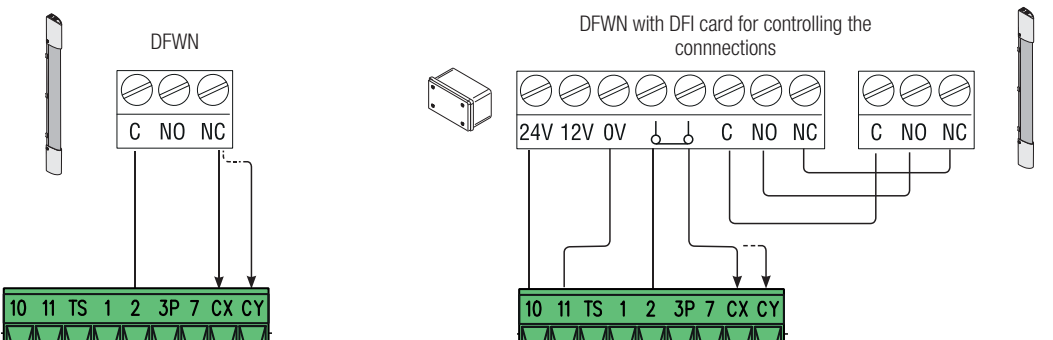

Säkerhetslister
Anslut DFWN-kanten med den potentialfria NC-kontakten mellan 2 och CX/CY och välj C7 eller C8. Vid DFI-gränssnittet används separat strömförsörjning och kontakter enligt nedan; själva kanten med NC-kontakt strömförsörjs inte på detta sätt. Valen r7/r8 är avsedda för motsvarande resistiva 8,2 kΩ-kant, inte för en valfri kontakt. Den specifika typen, placeringen och den resulterande kraften måste verifieras genom säkerhetsprovning.
| Ursprunglig DFI-plint | ZBX7N / säkerhetskant |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Strömförsörjningen i det här schemat är 24 V AC, utan likspänningspolaritet +/−; 12V-plinten lämnas obelastad. Den gemensamma utgångsgränsen för tillbehör på 10–11 är 20 W. |
| Plintpar med kontaktsymbol | På originalbilden, omedelbart till höger om 0V: vänster → ZBX7N 2, höger → CX eller CY. Den potentialfria säkerhetskontakten har ingen polaritet; ställ in reaktionen via F2/F3. |
| C / NO / NC | Anslut DFI-plintarna med samma beteckning till DFWN-kantens C / NO / NC-plintar enligt bilden. Förväxla dem inte med det separata paret utgångskontakter till kortet. |
Första idrifttagningen
- Kontrollera mekaniska anslag, gränslägesbrytare, att drivenheten är ordentligt låst, kabelskydd och säkerhetsanslutningar.
- Slå på strömmen och kontrollera PWR-lysdioden och att displayen fungerar. Kontrollera i A1 1 = BX704AGS.
- Ställ in F54 utifrån den faktiska rörelseriktningen och F1 utifrån ansluten STOP. Konfigurera CX/CY och eventuellt test F5. Låt F11 = ON vara inställt under inlärningen.
- Utför A3 – inlärning av rörelsevägen.
- Ställ endast in nödvändiga driftfunktioner, lägg till fjärrkontroller och testa hela rörelsevägen, partiell öppning, STOP, fotoceller, kanter och varningsljus.
Den första normala manövern efter att strömmen slagits på är öppning. Vänta i det här skedet tills grinden är helt öppen; stängning är inte tillgänglig. A3-kalibreringen har en egen sekvens som beskrivs nedan. Vid onormalt ljud, vibrationer eller felaktig rörelseriktning ska du omedelbart trycka på ESC/STOP och åtgärda orsaken.

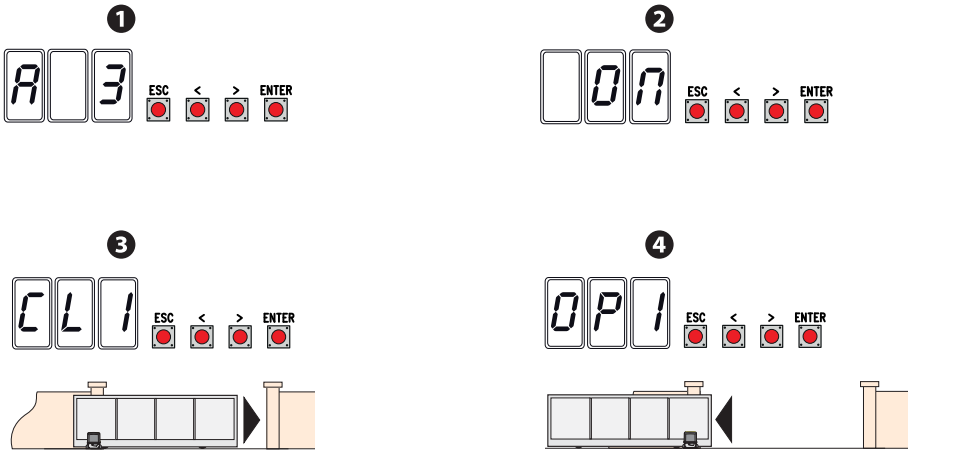

A3 – automatisk inlärning av rörelsevägen
Förutsättningar: F11 = ON, korrekt A1 och F54, inställda gränslägesbrytare, båda fasta mekaniska anslagen och grindbladet ungefär mitt på rörelsevägen. Lås drivenheten igen efter att den flyttats manuellt. Se till att hela rörelsevägen är fri.
Säkerhetsanordningarna är urkopplade under kalibreringen. En tekniker måste övervaka hela rörelsen direkt och hindra personer från att gå in i grindområdet.
- Håll ENTER intryckt i minst 1 s, välj A3 med piltangenterna och bekräfta med ENTER.
- Välj ON och bekräfta med ENTER.
- Grinden stängs till ändläget; displayen visar CL1.
- Därefter öppnas den till ändläget; displayen visar OP1. Håll dig utanför rörelsevägen.
- Kontrollera efter avslutad kalibrering en hel cykel, stoppfunktionen och den valda reaktionen hos varje säkerhetsanordning. Vid E1 eller E2 ska orsaken åtgärdas enligt felsökningen och kalibreringen upprepas först när problemet har åtgärdats.

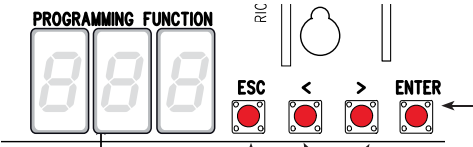

Programmering via displayen
Gör inställningarna när drivenheten är stillastående. Håll ENTER intryckt i minst 1 sekund, välj funktion med piltangenterna </>; ENTER öppnar dess värde. Ändra värdet med piltangenterna och bekräfta och spara med ENTER. ESC avbryter en obekräftad ändring och lämnar menyn; menyn stängs även efter 10 sekunders inaktivitet. Räkna inte en obekräftad ändring som sparad.
Utanför menyn används piltangenterna för att köra vid testning och ESC för att stoppa. Följ programmeringsvärdena och bekräftelsen på displayen. PWR-lysdioden visar att strömförsörjningen är på.
Funktioner F – fullständiga inställningar
Fetstil anger fabriksinställningarna för den angivna ZBX7N-versionen. Funktionens tillgänglighet beror på anslutet tillvalskort, aktiverad encoder och relaterade funktioner. Anteckna den ursprungliga inställningen innan du ändrar den. Ställ inte in känsligheten F34/F35 och startmomentet utifrån den maximala vikten; efter justering måste krafter och skydd kontrolleras.
Användare och system U / A / H

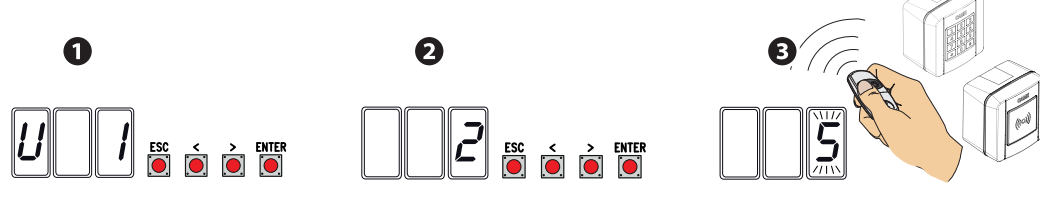

Lagring av fjärrkontroller
ZBX7N med radiokort AF43S 433,92 MHz hanterar högst 250 användare. TOP44RBN använder Rolling Code på 433,92 MHz. Rätt kodning måste vara aktiverad i menyn U4; utgå inte från att en godtycklig fjärrkontroll med samma frekvens är kompatibel.
Sätt i eller ta ut AF-kortet endast när strömmen är frånkopplad. Vid U4 = 1 är alla koder som stöds tillåtna; U4 = 2 begränsar mottagningen till Rolling Code. Räkna med att radiominnet raderas innan du bekräftar valet av U4: i den här äldre versionen raderas lagrade fjärrkontroller automatiskt när kodningen väljs. Anteckna först användarna och förbered för att lagra dem på nytt; att F8 stämmer överens bekräftar inte i sig hur U4 fungerar.
- Välj U1 i menyn och tryck på ENTER.
- Välj kommando: 1 = öppna/stänga; 2 = öppna–STOPP–stänga–STOPP; 3 = endast öppna; 4 = partiell öppning.
- Bekräfta med ENTER. Under några sekunder blinkar ett ledigt användarnummer 1–250 på displayen.
- Skicka koden med önskad knapp på fjärrkontrollen medan numret blinkar. Anteckna den lagrade positionen; kontrollera kommandot när du har lämnat menyn.
- Upprepa U1 för nästa funktion eller användare. Om felet E15 visas, kontrollera kortet, frekvensen och kodningen.
Radera en eller alla användare
En användare: U2 → ENTER → välj det lagrade numret med piltangenterna → ENTER. Text CLr bekräftar raderingen. Alla användare: U3 → ENTER → ON → ENTER. U3 är varken parameteråterställning A4 eller kalibrering A3.
Återställning av parametrar och överföring av minne
A4 – Fabriksparametrar
Anteckna A1, F54, inställningarna för säkerhetsingångar, automatisk stängning och åtkomstuppgifter före återställningen. Välj A4, bekräfta med ENTER, välj ON och bekräfta igen med ENTER. Kontrollera därefter alla nödvändiga parametrar, kalibreringsstatus och säkerhetsfunktioner. Utgå inte från att A4 raderar alla radioanvändare; använd U3 för att radera dem.
F50 / F51 – Memory Roll
- Koppla från strömmen och sätt i Memory Roll i det markerade uttaget.
- När strömmen har slagits på väljer du F50 = ON och bekräftar med ENTER; användare och konfiguration sparas.
- Koppla från strömmen igen innan du tar ut kortet och sätter det i det andra kompatibla styrkortet.
- Välj F51 = ON på målstyrkortet och bekräfta med ENTER. Kontrollera de överförda inställningarna mot den aktuella drivenheten och installationen.
- Efter överföringen bör kortet tas ut, alltid när strömmen är frånkopplad.

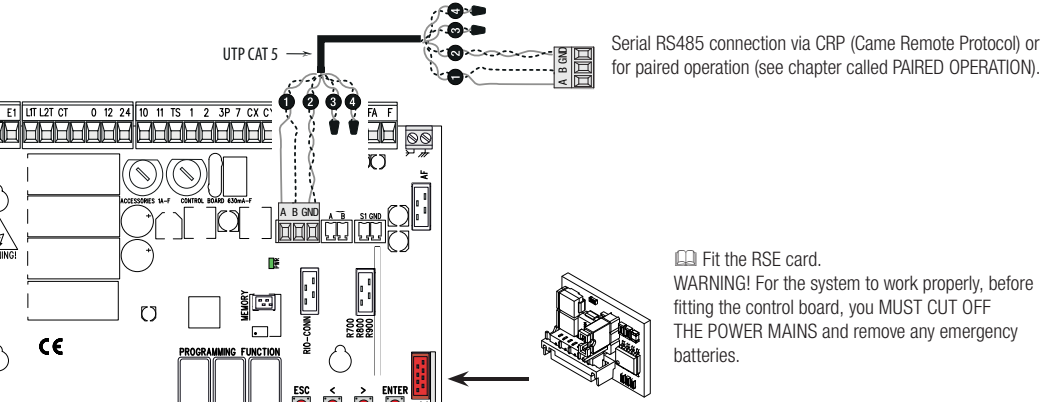

Två drivenheter MASTER / SLAVE
Till på båda kretskorten Sätt i RSE utan strömförsörjning och anslut A–A, B–B och GND–GND med UTP CAT5. Anslut kommandon och säkerhetsanordningar till MASTER. Ställ in F49 = 1, rätt F54 och F52 = ON på MASTER och bekräfta överföringen; starta sedan A3. Spara användare på MASTER. Programmeringsknapparna på SLAVE är inaktiverade i sammankopplat läge. Programmeringsknapparna på SLAVE är inaktiverade i sammankopplat läge.
Ett vanligt öppna/stänga-kommando eller enbart öppna-kommando styr båda grindbladen. Ett delöppningskommando öppnar endast MASTER. Sammankoppling av två drivenheter ökar inte viktgränsen för ett enskilt grindblad. För separat CRP-kommunikation ställer du in motsvarande F49/F56/F63, inte MASTER/SLAVE-läget.

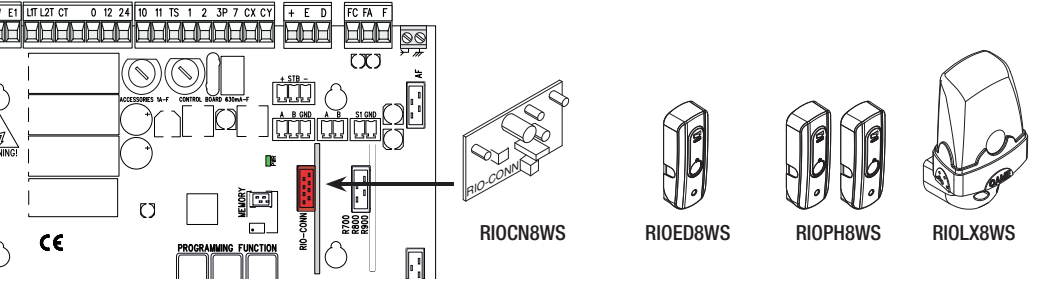

Trådlösa säkerhetsanordningar RIO
RIOCN8WS ansluts till RIO-CONN utan strömförsörjning. Ställ in RIOED8WS säkerhetskanter och RIOPH8WS fotoceller via motsvarande F65–F68 och enligt deras separata kopplingsanvisningar. RIOLX8WS används för trådlös signalering. Utan konfiguration kan kortet visa E18, och vid fel eller störningar i anslutningen E17. Förväxla inte RIO-CONN med AF-uttaget för fjärrkontroller.
Felsökning och åtgärder
| Display | Betydelse | Kontroll / åtgärd |
|---|---|---|
| E1 | Kalibreringsfel. | Kontrollera mekaniska stopp, ändlägesbrytare, fri gång, A1 och F54. Upprepa sedan A3. |
| E2 | Kalibrering / inställning av pulsgivaren. | Kontrollera först om inlärningen A3, har slutförts och kontrollera F11. E2 är inte samma sak som E3 – pulsgivarfel. Om felmeddelandet kvarstår efter korrekt inlärning, kontrollera pulsgivarens fabriksmonterade kablage och kontakta service. |
| E3 | Pulsgivarfel. | Kontrollera kontakten och ledningarna +/E/D när strömmen är frånkopplad. Låt service åtgärda eventuella skador. Koppla inte bort skyddet som ersättning för reparation. |
| E4 | Fel vid säkerhetstest. | Jämför den faktiska TS-anslutningen, strömförsörjningen och fotocellernas kontakt med F5 och F2/F3. |
| E7 | Otillräcklig gångtid. | Kontrollera motståndet längs hela rörelsebanan, ändlägena och kalibreringen. Öka inte kraften på en grind som kärvar. |
| E8 | Frigöringsluckan är öppen. | Spärra mekanismen och stäng luckan; kontrollera att den registreras. |
| E9 | Hinder vid stängning. | Ta bort hindret. Kontrollera manuellt styrningen/kuggstången och justera sedan F34/F35. |
| E10 | Hinder vid öppning. | Ta bort hindret från öppningsbanan och kontrollera styrningen och ändlägesbrytaren. Justera sedan känsligheten. |
| E11 | Maximalt antal upptäckta hinder har uppnåtts. | Kontrollera om motstånd eller hinder återkommer längs hela rörelsebanan och kontrollera pulsgivaren. Utför ett test efter åtgärd. |
| E15 | Inkompatibel fjärrkontroll. | Kontrollera AF-kortet, frekvensen och U4; försök inte åtgärda felet genom att återställa hela kortet. |
| E17 | Fel i det trådlösa systemet. | Kontrollera RIO-gränssnittet, enheterna och eventuella störningar. Systemet kan blockera grindens rörelse. |
| E18 | Konfiguration av det trådlösa systemet saknas. | Kontrollera RIOCN8WS och konfigurera motsvarande F65–F68 och enheter. |
När grinden inte rör sig eller inte stängs
Rör sig inte åt något håll: Kontrollera strömtillförseln, att drivenheten är spärrad, luckan, STOP-status och säkerhetskontakterna, fjärrkontrollens batteri samt om ett kommando har fastnat. Öppnas men stängs inte: Kontrollera fotocellernas ljusstråle, inriktning, NC-kontakt och CX/CY-konfiguration. Gör ingen permanent bygling över ett anslutet skydd.
Säkringar för ZBX7N, 230 V
| Säkring | Värde / typ |
|---|---|
| LINE – nät | 5 A-F, snabb |
| BOARD – kretskort | 630 mA-F, snabb |
| ACCESSORIES – tillbehör | 1 A-F, snabb |
Koppla från strömförsörjningen innan du kontrollerar säkringarna. Använd samma märkström och en snabb säkring. En säkring med högre märkström eller upprepade byten utan att kortslutningen åtgärdas är ingen reparation.
Underhåll och kraftinställning
Kontrollera regelbundet att rörelsebanan och kuggstången är rena och löper fritt, att fästen och ändlägesbrytare sitter fast, att kablarna är oskadade, att frikopplingen fungerar och att alla skydd fungerar. Koppla från strömmen före rengöring eller arbete på utrustningen. Smörj endast mekaniska delar som kräver smörjning. Styrningen får inte orsaka ytterligare friktion.

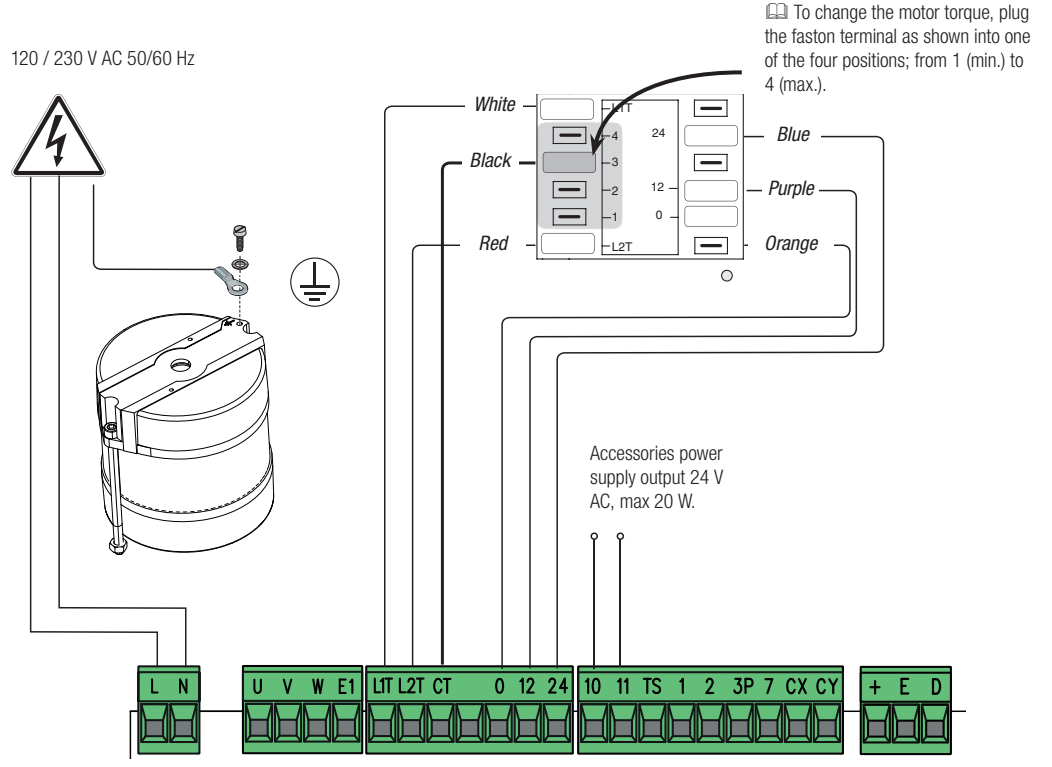

Motorns vridmoment ställs in med transformatorns svarta Faston-kontakt i lägena 1 till 4: 1 är minimum, 4 maximum. Kontakten får endast flyttas av en tekniker när strömmen är frånkopplad och enligt originalbilden. Pulsgivarens känslighet ställs in separat via F34/F35. Högre vridmoment eller lägre känslighet ersätter inte korrekt placering av säkerhetskanterna och kraftprovning.
Servicejournalen ska innehålla datum, antal manövrer A5, version H1, utförda reparationer och resultatet av skyddstesterna. Sätt tillbaka kåporna efter avslutat arbete så att kablarna inte kläms.

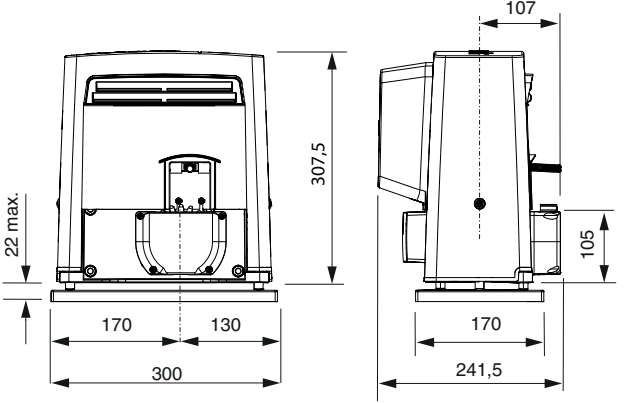

Tekniska egenskaper för BX704AGS
Uppgifterna gäller den angivna versionen av drivenheten och styrningen. Jämför strömförsörjning, motormärkning och värden med motorns märkskylt före montering.
| Parameter | Värde |
|---|---|
| Grindbladets maximala vikt | 400 kg |
| Grindbladets maximala längd | 14 m |
| Nätspänning | 230 V AC, 50/60 Hz |
| Motormatning | 230 V AC |
| Effekt | 420 W |
| Tryckkraft | 300 N |
| Förflyttningshastighet | 10 m/min |
| Kapslingsklass | IP44 |
| Drifttemperatur | −20 till +55 °C |
| Cykler per timme | 17 vid referensblad 4 m / 20 °C |
| Cykler i följd | 6 vid referensblad 4 m / 20 °C |
| Kondensator | 12 µF |
| Förbrukning i standbyläge | 2,6 W |
| Förbrukning med Green Power-modul | 0,5 W; modulen är inte en vanlig batteribackup |
| Termiskt motorskydd | 150 °C |
| Elektrisk skyddsklass | I |
| Drivningens vikt | 15 kg |
| Kuggdrev | modul 4 |
| Gränslägesbrytare | mekaniska |
| Styrning | ZBX7N med display och enkoder |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
