Drivpaket för skjutgrind upp till 1500 kg - NICE Thor TH1500
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
6 794,11 kr inkl. moms
| Vikt |
|---|
| 13 kg |
Produktbeskrivning Drivpaket för skjutgrind upp till 1500 kg - NICE Thor TH1500
NICE THOR TH1500 är en elektromekanisk drivenhet för skjutgrind med motor 230 V AC, inbyggd styrenhet och radiomottagare. Den är avsedd för grindar upp till 1 500 kg och en grindbladslängd på upp till 12 m. Den har en ventilerad motor och en inbyggd styrenhet NICE ROA37. Mekaniska gränslägesbrytare bestämmer öppet och stängt läge. Drivningen är självhämmande; vid strömavbrott kan den frikopplas med en nyckel så att grinden kan skjutas för hand.
Vilken grind passar THOR TH1500 för
Vikt, längd och antal cykler måste bedömas tillsammans med grindens rörelsemotstånd, vind, is och skenornas skick. Drivningen ersätter inte reparation av en skev eller kärvande grind. Grindbladet måste röra sig jämnt längs hela sträckan, stå kvar i valfritt läge och ha skydd mot urspårning samt fasta mekaniska stopp i båda riktningarna.
| Max. grindbladsvikt | 1 500 kg. |
|---|---|
| Max. grindbladslängd | 12 m. |
| Drift | Högst 15 cykler/h för ett 6 m långt grindblad och högst 5 cykler i följd utan paus. Överför inte värdet 15 cykler/h automatiskt till ett 12 m långt grindblad. |
| Rörelsemotstånd | Teknikern kontrollerar nödvändig start- och kontinuerlig kraft utifrån motormoment och kugghjul; tillverkaren rekommenderar en reserv på minst 50 %. |
| Kuggstång | Modul 4; avståndet mellan kuggstången och kugghjulet är cirka 1–2 mm. |
Att välja en större motor ersätter inte säkerhetsanordningar eller kraftmätning på den färdigmonterade grinden.
Förpackningens innehåll
| Förpackningen innehåller: | NICE-TH1500-D | |||
|---|---|---|---|---|
 |
1 × | NICE Thor TH1500 drivenhet | NICE-TH1500 | |
|
NICE Thor TH1500 drivenhet med styrenhet ROA37 med inbyggd mottagare och en kapacitet för grindar på upp till 1 500 kg och en passagebredd på upp till 12 m |
||||
 |

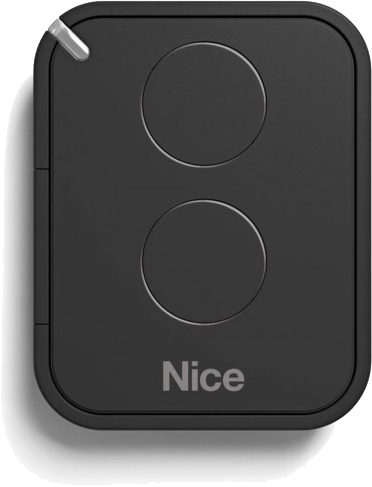

2 × | NICE Era FloR FLO2RE | NICE-FLO2RE | |
|
Fjärrkontroll med två knappar för automatisk fjärrstyrning av grinden. Du kan styra två enheter med den eller ge en enhet två olika kommandon. |
Detalj | |||
 |
2 × | Frikopplingsnyckel | ||
|
Vid strömavbrott används den för att frikoppla drivningens kugghjul, så att grinden kan flyttas manuellt genom att skjutas eller dras. |
||||
Vad mer behövs för säker drift
| Vad | Varför | Typ |
|---|---|---|
| Fotoceller | Kontroll av passageområdet; anslutning här. |
|
| Varningsljus | Rörelsesignalering; utgång 4–5 har 230 V AC. |
|
| Fjärrstyrning | Inbyggd mottagare, inlagring av fjärrkontroller. |
|
| STOPP och säkerhetslister | Skydd av riskområden enligt projektet. |
|
| Kuggstång och ändstopp | Överför rörelsen och säkrar banan mekaniskt. |
|
Montering av motor och kuggstång
Montering och elarbeten ska utföras av en behörig tekniker. Koppla från strömmen innan du öppnar drivenheten och säkra den mot återinkoppling. Förbered kabelrör och kabelinföringar så att vatten inte kan tränga in i motorn; fundamentet får inte översvämmas. Se till att kåpan och frikopplingen är åtkomliga.
- Förbered fundamentet och kabelrören enligt monteringsritningen. Grundplattan ska vara vågrät, parallell med grindens rörelseriktning och ordentligt förankrad. Bestäm läget även utifrån hur kuggstången ska fästas.
- Montera motorn först när fundamentet har härdat. Justera höjden och fäst motorn; grindbladets vikt får inte bäras av drivningens kugghjul.

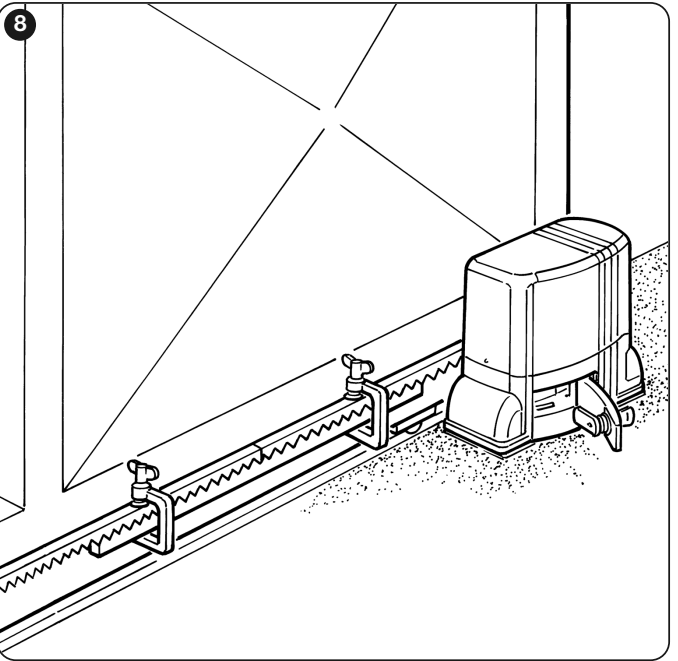

- Frikoppla växeln och montera kuggstången medan grindbladet skjuts för hand. De enskilda delarna ska ligga i en rak linje utan höjdskillnader.
- Längs hela banan ska ett spel på cirka 1–2 mm behållas mellan kuggstången och kugghjulet. Kontrollera hela banan för hand i båda riktningarna och dra åt fästena.
Inställning av gränslägesbrytarna
- Skjut den frikopplade grinden för hand till öppet läge och stanna cirka 2–3 cm före det fasta mekaniska ändstoppet.

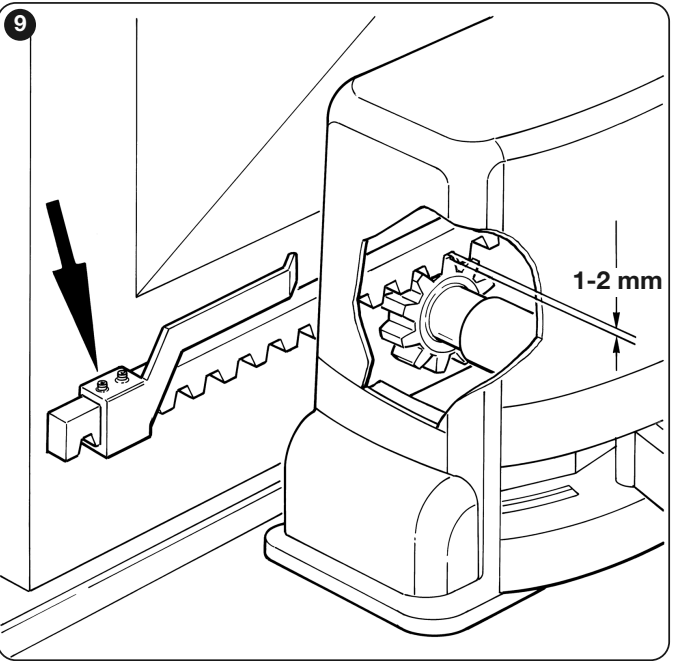

- Skjut den aktuella gränslägesbrytarens fäste längs kuggstången tills brytaren aktiveras. Skjut sedan fästet ytterligare minst 2 cm i samma riktning och fäst det.
- Ställ in stängningsläget på samma sätt. Fästet ska aktivera hävarmen säkert, utan att slå i drivenhetens hölje.
- Spärra växeln, prova båda riktningarna långsamt och kontrollera eftergången samt att rätt LED, FCA/FCC, tänds. Grindbladet får inte slå i de fasta ändstoppen under drift.
Manuell frikoppling vid strömavbrott
Grinden måste stå stilla. Koppla från strömmen och säkra grindbladet så att det inte kan röra sig av sig självt, särskilt i en sluttning eller när det blåser. Hantera inte grinden när den är i rörelse och stick inte in händerna i kuggningen.

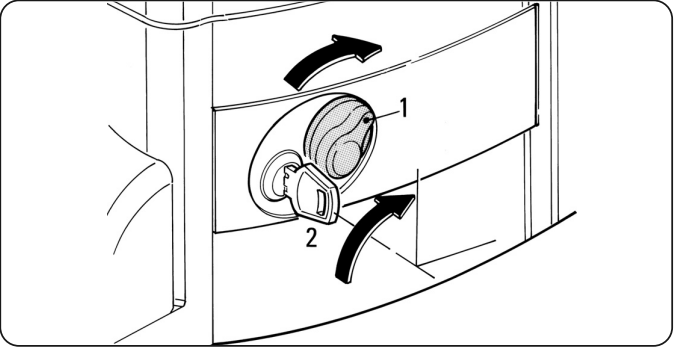

- Vrid låslocket och sätt i nyckeln.

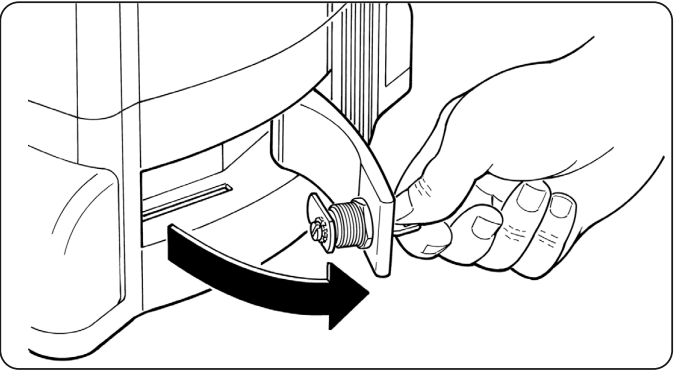

- Vrid nyckeln 90° medurs och dra handtaget mot dig. Grindbladet kan nu flyttas för hand.
- För att låsa igen fäller du in handtaget, vrider nyckeln åt motsatt håll och skjuter grinden en aning för hand tills växeln hakar i mekaniskt. Ta ut nyckeln och lägg undan den.
Kablage
| Anslutning | Kabel enligt anvisningarna | Max. längd |
|---|---|---|
| Strömförsörjning | 3 × 1,5 mm² | 30 m |
| Signallampa | 2 × 0,5 mm² | 30 m |
| Antenn | Koaxialkabel RG58 | 20 m, rekommenderat mindre än 5 m |
| Fotoceller TX / RX | 2 × 0,5 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Nyckelbrytare | 4 × 0,25 mm² | 30 m |
Om nätkabeln är längre än 30 m måste teknikern dimensionera en större ledararea, till exempel 3 × 2,5 mm², samt skyddsjordning vid drivenheten. Kabelareor och kabeltyper ska kontrolleras för den aktuella kabeldragningen, säkringen och miljön; lägg kraft- och styrkablar separat.
Styrning, plintar och polaritet
Inbyggd ROA37 har 10 DIP-omkopplare, trimrarna TL/TP/F och en mottagarknapp. Plint 12 är P.P.-kommandot (steg-för-steg); den här ingången är inte en matningsutgång för Fototest.

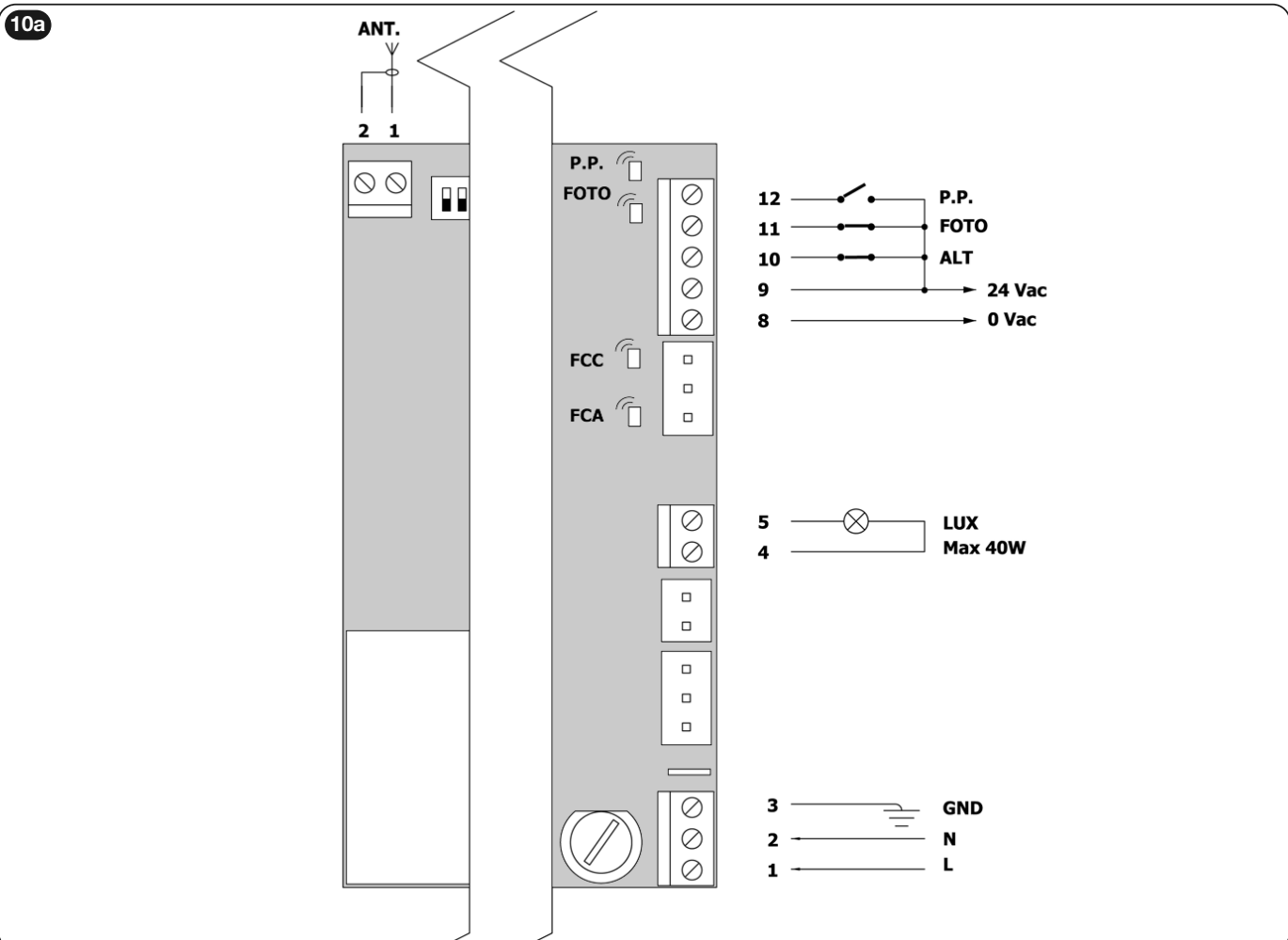

| Plint | Funktion och anslutning |
|---|---|
| 1 / 2 / 3 – nätanslutning | 1 = L, 2 = N, 3 = PE (GND skyddsjord). Strömförsörjning 230 V AC, 50 Hz. |
| 4–5 – signallampa | 230 V AC, max. 40 W. Använd ELAC, inte lågspänningsvarianten ELDC. |
| 8–9 – tillbehör | 8 = 0 V AC, 9 = 24 V AC, tolerans ±25 %, totalt max. 150 mA. Det är växelspänning, så det finns ingen fast plus- och minuspol här. |
| 9 COMMON | Gemensam anslutning för styr- och säkerhetsingångarna; inte skyddsjord PE. |
| 9–10 ALT | Potentialfri NC-kontakt för stopp med kort omvänd rörelse. |
| 9–11 FOTO | Potentialfri NC-kontakt för fotocellerna. |
| 9–12 P.P. / SS | Potentialfri NO-styrsignal: öppna – stopp – stäng – stopp. |
| Separat ANT. 1–2 | 1 = antennkoaxialkabelns mittledare, 2 = skärm. Numren 1–2 på antennkontakten är inte nätplintarna 1–2. |

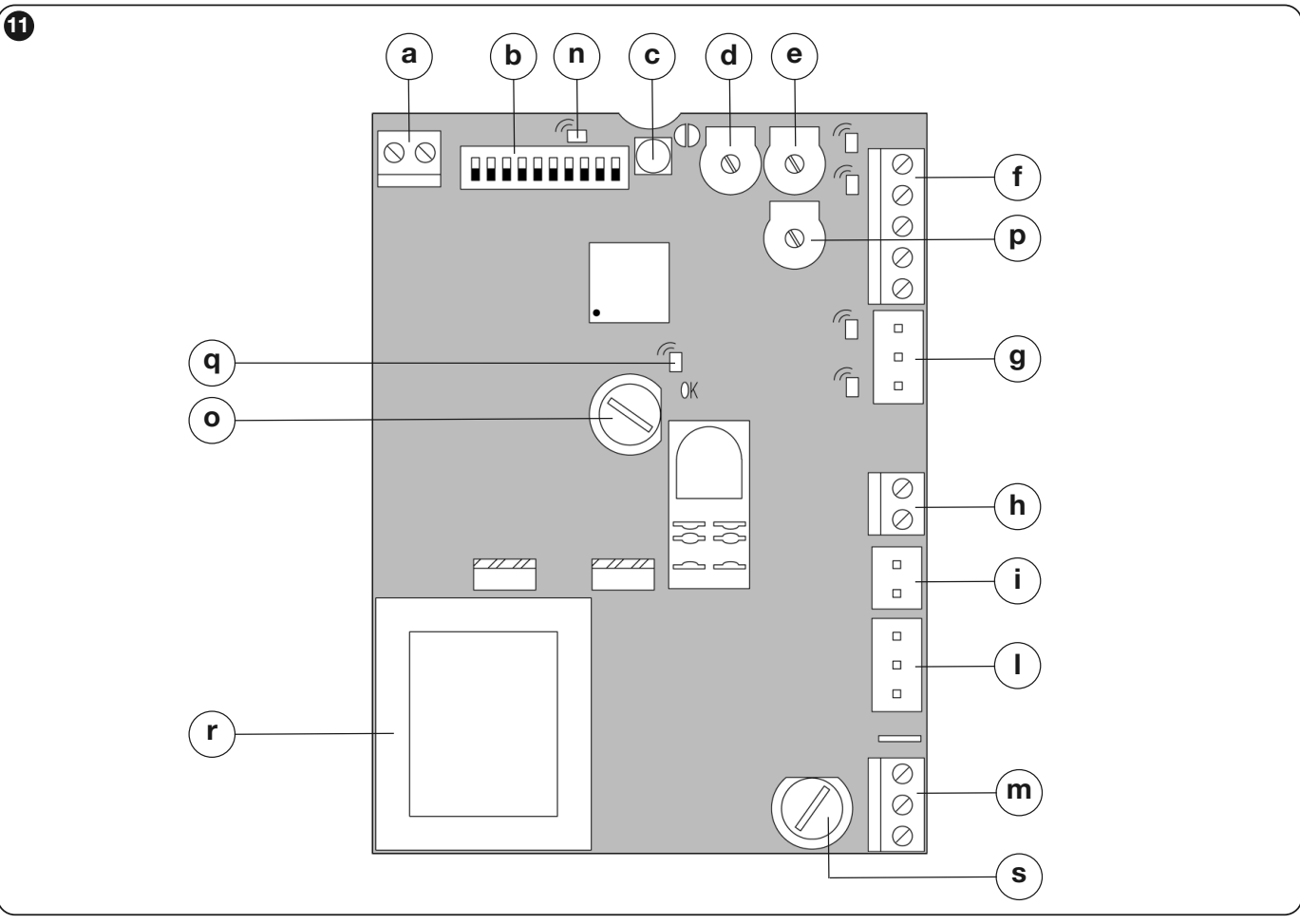

Kortets beteckningar: a antenn; b DIP; c radioknapp; d TL; e TP; f styrningens ingångar och utgångar; g ändlägesbrytare; h signallampa; i kondensator; l motor; m nät; n radio-LED; o lågspänningssäkring; p kraft F; q OK-LED; r transformator; s nätsäkring. Säkringarna får endast bytas när strömmen är frånkopplad och mot en säkring av samma typ och värde som anges på det monterade kretskortet.
Oanvända NC-ingångar ALT och FOTO byglas enligt schemat till den gemensamma plinten 9; en oanvänd NO-ingång lämnas oansluten. Flera NC-kontakter kopplas i serie och flera NO-kontakter parallellt. En bygel får inte ersätta en nödvändig säkerhetsanordning på en grind i drift.
Anslutning av NICE EPM-fotoceller
| Anslutning | Plintar |
|---|---|
| Strömförsörjning till både TX och RX | EPM 1 → ROA37 9 (24 V AC), EPM 2 → ROA37 8 (0 V AC). Vid AC finns ingen fast +/−-polaritet. |
| Säkerhetskontakt RX | EPM 4 COM → ROA37 9; EPM 5 NC → ROA37 11 FOTO. Använd inte plint 3 NO på RX för detta ändamål. |
ROA37 har i denna koppling ingen separat Fototest-utgång. Vid flera par ansluts säkerhetskontakterna NC i serie och strömförbrukningen beräknas; ett EPM-par kan dra upp till 55 mA. Om det finns risk för ömsesidiga störningar tillåter EPM-handboken, vid AC-strömförsörjning, synkronisering: ändra SYNC-bygeln på båda TX och vänd strömförsörjningen till det ena paret. Denna ändring utförs av en tekniker utifrån den aktuella placeringen.
TX och RX måste vara exakt mitt emot varandra. Vid avstånd över 10 m justeras bygeln +10m på RX enligt EPM-handboken. EPM:s normala användbara räckvidd är 15 m; dimma, regn och damm kan minska den. Fotocellerna skyddar genomfarten, inte alla punkter där grinden kan klämma eller skära.
Första start och kontroll av riktningen
Innan strömmen ansluts måste mekaniska stopp, ändlägesfästen, skyddsjordning och anslutning av säkerhetsingångar vara klara. Om grindbladet har en gånggrind måste öppningen av den blockera den automatiska rörelsen.
- Frikoppla motorn, flytta grindbladet för hand till ungefär mitten av rörelsebanan och lås växeln igen.
- Efter påslagning ska OK-LED:en blinka ungefär en gång i sekunden. När rörelsebanan är fri och grinden inte står i ett ändläge ska PHOTO/FOTO, FCA och FCC lysa; NO-ingången för manöverkommando ska vara släckt när inget kommando ges. Grinden ska inte börja röra sig av sig själv.
- Kontrollera med ändlägesbrytarens arm att rätt LED, FCA eller FCC, slocknar. Vid fel ska strömmen kopplas från och kontakter, säkerhetsanordningar och säkringar kontrolleras.
- När inställningen är klar kontrollerar du med ett kort SbS/P.P.-kommando att den första rörelsen efter påslagning är öppning. Stoppa grinden om den rör sig åt motsatt håll. Fel rörelseriktning kan också vända säkerhetsanordningarnas funktion.
Om den första rörelseriktningen är fel
Koppla från nätströmmen och kontrollera att anläggningen är spänningslös. Vänd enligt originalbilden motorkontakten och ändlägesbrytarkontakten 180°. Slå på strömmen och upprepa öppningstestet från mitten av rörelsebanan. Ändra inte riktningen genom att kasta om säkerhetsingångarna eller öka kraften.
TH1500/ROA37 ställer in gångtid och funktioner med trimpotentiometrar och DIP-brytare.
Tester av den färdigmonterade grinden
- Testa fullständig öppning och stängning, att grinden stannar korrekt före de mekaniska stoppen och att rörelsen är jämn.
- Testa varje säkerhetsanordning separat. Bryt fotocellernas stråle vid TX, vid RX och mellan dem; kontrollera att grinden stannar eller vänder som förväntat.
- Teknikern mäter krafterna på den färdigmonterade grinden och ställer in den lägsta kraft som ger tillförlitlig rörelse. Fotoceller eller F-inställningen ersätter inte en bedömning av alla riskområden.
- Överlämna först efter godkända tester handboken, nycklarna, instruktioner för manuell manövrering och en underhållsplan.
Inställningar för DIP-brytare och trimpotentiometrar
Inställningarna ska ändras av en tekniker när grinden står stilla. Koppla från strömmen innan du gör ingrepp i anslutningarna. Efter ändring av läge, tid eller kraft ska hela öppnings- och stängningsrörelsen samt säkerhetsanordningarna testas igen.
| DIP 1 | DIP 2 | Läge |
|---|---|---|
| OFF | OFF | Manuellt – rörelse endast så länge kommandot hålls intryckt. |
| ON | OFF | Halvautomatiskt – hela rörelsen utförs efter ett kort kommando. |
| OFF | ON | Automatiskt – efter öppning och en paus följer stängning. |
| ON | ON | Automatiskt + stäng alltid – efter att strömmen återkommit kan grinden stängas efter 5 sekunders förvarning med blinkljus. |
|
DIP |
Funktion | Effekt |
|---|---|---|
| 3 ON | Bostadsrättsläge | Under öppning ignoreras nästa steg-för-steg-kommando; vid stängning vänder det rörelseriktningen. Inte i manuellt läge. |
| 4 ON | Förvarning med blinkljus | 5 sekunder före rörelsen; 2 sekunder i manuellt läge. |
| 5 ON | Stängning efter fotocell | Automatiskt läge: grinden stängs 5 sekunder efter att genomfarten blivit fri. Halvautomatiskt läge: FOTO-utlösning under stängning aktiverar automatisk stängning efter den inställda pausen. |
| 6 ON | FOTO även vid öppning | Om strålen bryts stoppas även öppningen; i halvautomatiskt/automatiskt läge återupptas rörelsen när strålen inte längre är bruten. |
| 7 ON | Mjukstart | Minskar rycket vid start. |
| 8 ON | Inbromsning | TL-inställningen måste ta hänsyn till att inbromsningen börjar ungefär 50–70 cm före ändlägesbrytaren. Även motormomentet minskar; vid stort motstånd kan grinden stanna. |
| 9 ON | Broms | Inbromsning i slutet av rörelsen: först svag, sedan kraftigare. |
| 10 | Oanvänd | Ingen funktion i denna version. |
| Trimpotentiometer | Inställning | Så kontrollerar du |
|---|---|---|
| TL | Maximal öppnings-/stängningstid. Område enligt manualen: cirka 2,5 till över 40 s; med TLM-förlängning cirka 40 till över 80 s. | Utför en fullständig öppning och stängning i halvautomatiskt läge. Lämna en marginal på 2–3 s. Om intervallet inte räcker, använd TLM-förlängningen enligt kretskortet. Vid inbromsning ska tiden även ställas in med hänsyn till när inbromsningen börjar. |
| TP | Pausens längd före automatisk stängning. Cirka 5 till över 80 s. | Aktivera automatiskt läge, öppna hela grinden och mät den faktiska pausen fram till stängning. |
| F | Kraft/motormoment. | Bekräfta inställningen genom att mäta slagkrafterna och utföra ett säkerhetstest. Att öka F är inte ett sätt att kompensera för ett mekaniskt fel på grinden. |
Inbyggd mottagare och fjärrkontroller
ROA37 har en inbyggd mottagare med flera kodsystem 433,92 MHz. Den stöder familjen O-Code/FloR/TTS, Flo eller Smilo. Den första fjärrkontrollen som lagras bestämmer kodfamiljen för följande fjärrkontroller. FLO2RE i satsen tillhör FloR. Programmera med grinden stillastående.
Läge I – lagra hela fjärrkontrollen
- Håll RADIO-/mottagarknappen intryckt tills dess LED tänds (cirka 4 s) och släpp sedan knappen.
- Håll den valda knappen på den nya fjärrkontrollen intryckt i cirka 3 s inom 10 s, tills mottagaren bekräftar lagringen med tre blinkningar.
- Ytterligare en fjärrkontroll kan lagras på samma sätt inom de följande 10 s; annars väntar du tills läget avslutas.
| Knapp i läge I | Tilldelat kommando |
|---|---|
| 1 | Steg för steg |
| 2 | ALT – stopp |
| 3 | Öppna |
| 4 | Stäng |
En- och tvåknappsfjärrkontroller använder bara motsvarande första knappar. På TH1500 är den andra knappen inte automatiskt en gångöppningsfunktion.
Läge II – tilldela ett kommando till en vald knapp
| Antal tryck på RADIO | Kommando |
|---|---|
| 1 | Steg för steg |
| 2 | ALT – stopp |
| 3 | Öppna |
| 4 | Stäng |
Tryck kort på RADIO så många gånger som numret för det önskade kommandot. LED-lampan blinkar lika många gånger. Håll den valda knappen på fjärrkontrollen intryckt i cirka 3 s inom 10 s, tills tre blinkningar bekräftar lagringen. Upprepa proceduren för varje ytterligare knapp.
Lägga till en fjärrkontroll med hjälp av en fungerande fjärrkontroll
Håll knappen på den nya fjärrkontrollen intryckt nära mottagaren, cirka 10–20 m bort, i minst 5 s och släpp den. På den gamla fjärrkontrollen trycker du på motsvarande knapp 3 gånger; tryck sedan en gång på knappen på den nya fjärrkontrollen. Den nya fjärrkontrollen får samma tilldelning som den gamla. I läge I kan du använda valfri knapp på den gamla fjärrkontrollen, i läge II den knapp som har det önskade kommandot. Låt endast mottagaren som ska programmeras vara spänningssatt.
När strömmen slås på anger mottagarens LED kodfamiljen: 1 blinkning för Flo, 2 blinkningar för O-Code/FloR/TTS, 3 blinkningar för Smilo; 5 blinkningar betyder att minnet är tomt. Om du vill använda en annan kodfamilj måste du först radera mottagarens hela minne enligt följande avsnitt.
Felsökning och vanliga fel
| Symptom | Betydelse/kontrollera |
|---|---|
| OK: cirka 1 blinkning/s | Styrenheten är igång och väntar på ett kommando. |
| OK: snabb dubbelblinkning | En ingång eller DIP-brytare har ändrats. |
| OK: mycket snabb blinkning i cirka 3 s | Starttest efter att strömmen slagits på. |
| OK: oregelbunden blinkning | Test eller intern kontroll misslyckades; kontrollera strömförsörjning och anslutningar. Kontakta service om felet kvarstår. |
| FOTO/ALT lyser inte | En NC-säkerhetskrets är bruten. Kontrollera fotoceller, kontakter och ledningar. |
| FCA/FCC | När motsvarande gränslägesbrytare aktiveras slocknar dess LED. Om funktionen är omvänd, kontrollera riktning och kontakt. |
| Grinden stannar vid inbromsning | Möjligt högt motstånd eller minskat moment vid inbromsning. Kontrollera först mekaniken och därefter inställningen TL/DIP 8. |
Om motorn inte reagerar ska du först kontrollera strömtillförsel, säkring, säkerhetsingångarnas status och kommandot. Om rörelsen är åt fel håll, korrigera riktningen enligt anvisningarna. Avbryt användningen vid ovanligt ljud, skador eller ryckig gång; öka inte kraften som ersättning för reparation.
Radera minnet
Mottagarknappen raderar dess radiominne, inte DIP-brytarnas och trimpotentiometrarnas mekaniska inställningar. Håll knappen intryckt medan grinden står stilla: efter cirka 4 s tänds LED-lampan, efter ytterligare 4 s slocknar den och efter ytterligare cirka 4 s börjar den blinka.
| När knappen släpps | Resultat |
|---|---|
| Exakt under den tredje blinkningen | Raderar alla lagrade fjärrkontroller. |
| Exakt under den femte blinkningen | Raderar hela mottagarens minne, inklusive inställningar och kodfamilj. |
Efter en fullständig radering bestämmer den första nya fjärrkontrollen åter kodfamiljen. Kontrollera lägesinställningen och arbetstiden separat.
Regelbunden kontroll och underhåll
Låt fackpersonal utföra underhåll minst var 6:e månad. Vid intensiv användning eller krävande miljö anpassas intervallet enligt serviceplanen.
- Kontrollera infästningar, korrosion, kablar och vatteninträngning efter att strömmen har kopplats från.
- Kontrollera slitage på drev, kuggstång, styrning och anslag, samt glapp och manuell rörelse.
- Rengör fotocellerna och kontrollera frikopplingen. Testa alla säkerhetsanordningar, stoppfunktionen och krafterna efter att strömmen har slagits på igen.
- Spara servicerapporten och manualen. Gå inte in i genomfarten när grinden rör sig; förvara fjärrkontroller och fasta manöverdon utom räckhåll för barn.
Tekniska data för NICE TH1500
| Strömförsörjning/motor | 230 V AC, 50 Hz/enfas asynkronmotor |
|---|---|
| Effektförbrukning enligt manualen | 350 W, 500 W toppeffekt |
| Ström/kondensator | 1,6 A/14 µF |
| Nominellt vridmoment | 12 Nm (360 N enligt manualen) |
| Maximalt moment för äldre utförande | 35 Nm enligt den medföljande tjeckiska manualen; kontrollera det specifika utförandet vid byte |
| Nominell hastighet | 0,16 m/s |
| Max. vikt / längd på grindblad | 1 500 kg / 12 m |
| Driftcykler | 15 cykler/timme med 6 m grindblad; max. 5 cykler i följd |
| Kapslingsklass / elektrisk klass | IP44 / I – skyddsjordning |
| Termiskt skydd | 140 °C |
| Temperatur | −20 till +50 °C |
| Kuggstång | Modul 4 |
| Hjälputgång | 24 V AC ±25 %, totalt max. 150 mA |
| Varningsljus | 230 V AC, max. 40 W |
| Drivmotorns vikt | 11,5 kg |
| Radio | 433,92 MHz, integrerad i ROA37 |
Mått och installationsutrymme

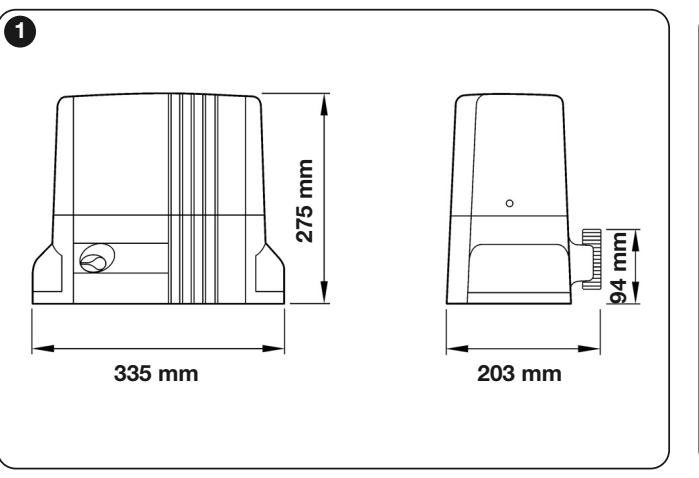

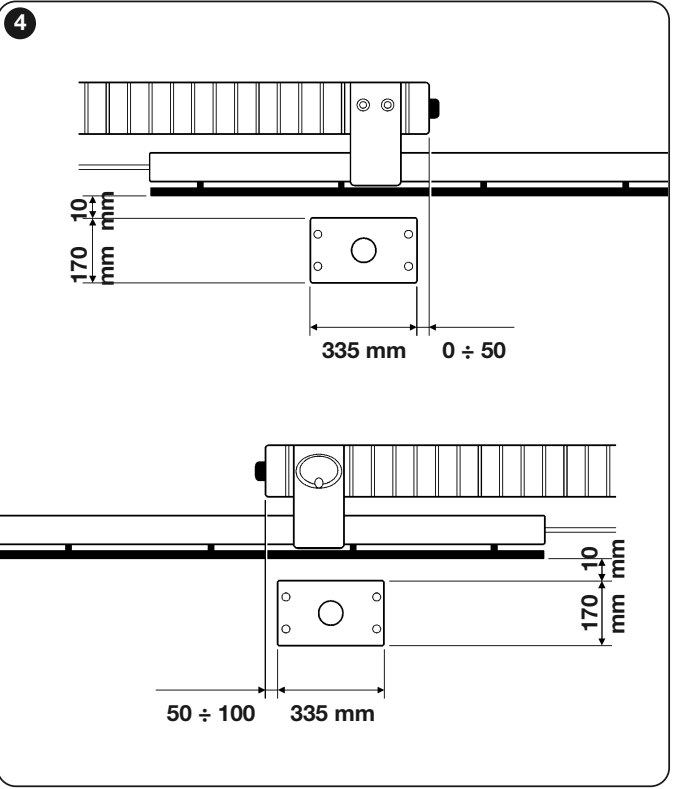

Installationsritningen för TH1500 anger yttermåtten 335 × 203 mm och den totala höjden 275 mm. När du väljer placering, lämna utrymme för att öppna kåpan, komma åt nyckeln och säkert använda nödfrikopplingen.
Vi hjälper dig att välja rätt uppsättning via kontakt. Ange grindens längd och vikt, beräknat antal cykler och, vid byte, även ett foto av märkskylten och styrkortet.
Jag vill beställa den här produkten. Hur gör jag?
