Produktbeskrivning CAME BKV20AGS – separat drivmotor för skjutgrindar upp till 2000 kg (A)
Drivsystem CAME BKV20AGS är avsett för skjutgrindar med en vikt på upp till 2000 kg och en grindbladslängd på upp till 20 m. Det har en elektromekanisk stoppbrytare. Drivsystemet är intereversibelt. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
CAME BKV20AGS, kod 801MS-0310, är en drivenhet för en stor skjutgrind med en grindbladsvikt på 2 000 kg och en längd på 20 m. Den har en 36 V DC-motor, grafisk display, fyra trådbundna säkerhetsingångar och mekaniska gränslägesbrytare. Nätanslutningen är 230 V AC. Bedöm bärförmåga, längd och grindens faktiska motstånd tillsammans.
Montering, nätanslutning och driftsättning ska utföras av en behörig tekniker. Koppla bort nätströmmen och eventuella batterier innan du öppnar enheten eller sätter i kort. Kontrollera märkningen BKV20AGS, styrkortet ZN8 och FW/GUI-versionen i menyn Information. Inställningarna nedan gäller den grafiska menyn med alternativet Motor type BKV2000. Använd den specifika manualen för andra utföranden eller menyer.
Separat drivenhet BKV20AGS och tillhörande satser
| Utförande | Val |
|---|---|
| Separat drivenhet CAME BKV20AGS (A) | Drivenhet för komplettering eller utbyte av enheten; tillbehör väljs separat. |
| Sats CAME BKV20AGS (D) | Alternativt erbjudande på en komplett sats. Kontrollera innehållet på produktsidan för den specifika satsen. |
20 m är grindbladets maximala längd; förväxla inte detta med den fria passagebredden. BKV20AGS använder mekaniska brytare. Magnetiska brytare och timerkort som ingår i AGE-utföranden är inte standardutrustning i AGS.
Tillbehör och anslutningsexempel
Följande enheter är exempel på tillbehör och anslutning, inte på innehållet i förpackningen med den separata drivenheten. Använd respektive enhets egen manual för andra typer.
| Komponent | Exempel/användning |
|---|---|
| Fotoceller | CAME DIR10, 12/24 V AC/DC; räckvidd 10 m, plintar och test. |
| Varningslampa | CAME KLED24, 24 V AC/DC, 2 W; anslutning 10–E. |
| Radio | CAME AF43S och TOP-432EE, exempel på fast kod 433,92 MHz; kontrollera att kodningen är kompatibel med styrkortets inställning. |
| Kuggstång | Kuggstänger, modul 4 för denna modell. |
| Manövrering | Brytare, tryckknappar och läsare; potentialfria NO-kommandon och NC STOP enligt styrkortet. |
Montering av BKV20AGS
Kontrollera före monteringen att grinden kan manövreras lätt och jämnt för hand längs hela rörelsebanan. Grinden och dess styrning måste vara stabila, vågräta och säkrade mot att hoppa ur. Kontrollera att det finns fasta ändstopp i både öppet och stängt läge och skydda kläm-, fastklämnings- och ingreppspunkter vid kuggstången. Fäst drivenheten på ett stadigt underlag, skyddad från direkt vattenstråle. Om grindbladet har en gångdörr får rörelse endast tillåtas när den är säkert stängd.

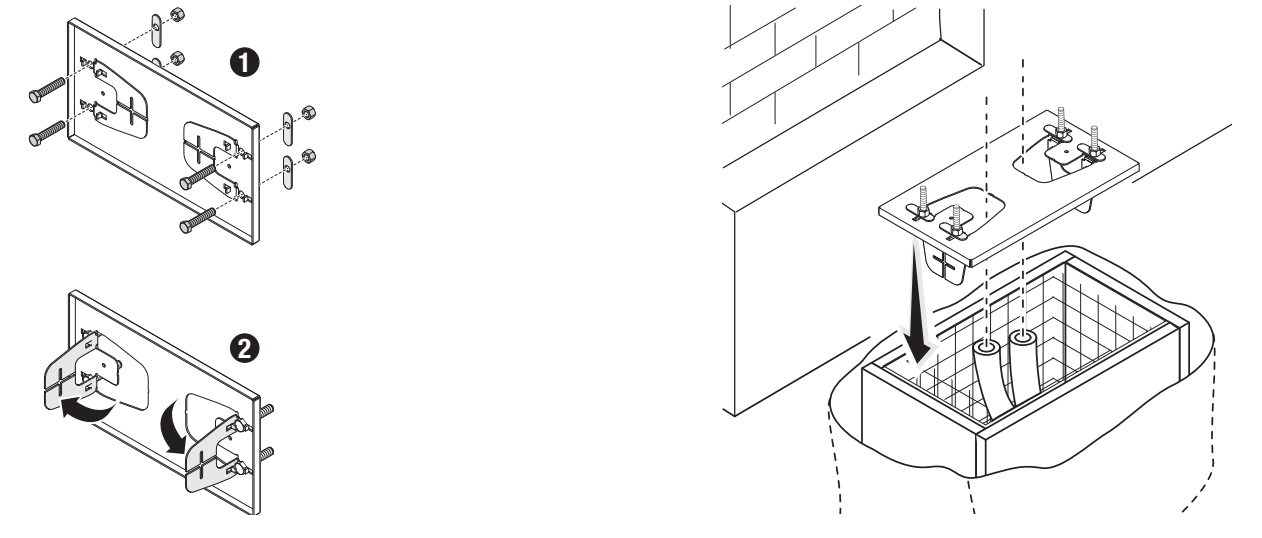

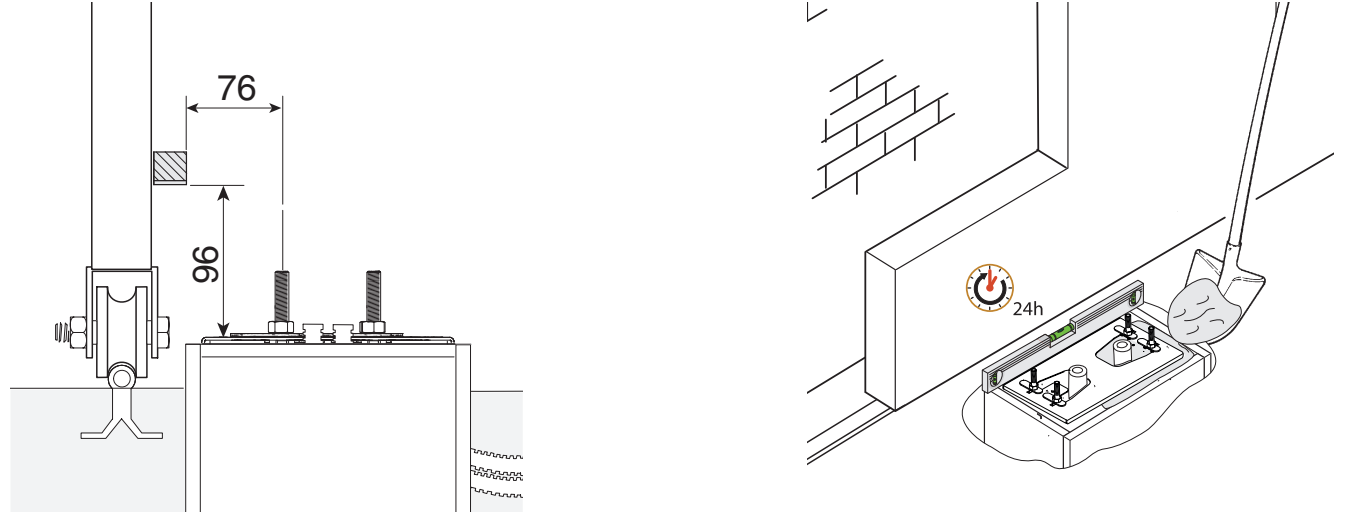

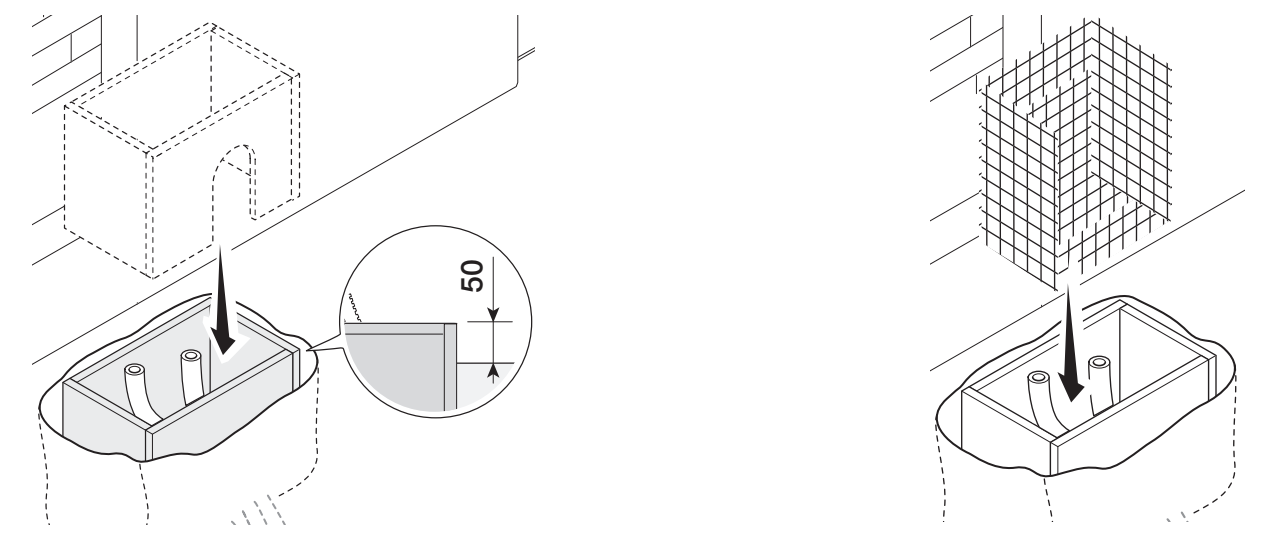

Fundament och förankringsplatta

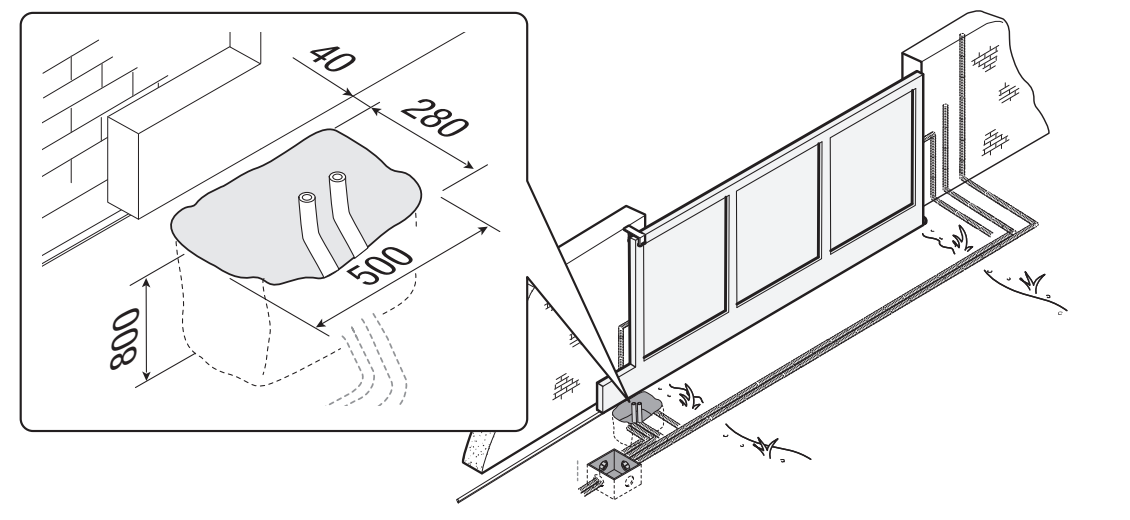

Tillverkarens exempel anger en utgrävning på 500 × 280 mm, 800 mm djup och kabelrör Ø 40 mm. Anpassa fundamentets mått efter markförhållandena och den aktuella grinden; detta är ett exempel på installation, inte en universell fundamentritning. Formen sticker upp 50 mm över marknivån och innehåller stålarmering.
Sätt i de medföljande M12-skruvarna i plattan och säkra dem med muttrar. Böj ut de förformade förankringsöglorna och placera plattan i armeringen. Kabelrören måste gå genom plattans hål. Rikta in plattan noggrant; gängorna ska sticka upp ovanför betongen. Placeringen i förhållande till kuggstången utgår från måtten 76 och 96 mm som anges i snittbilden. Låt betongen härda i minst 24 timmar.

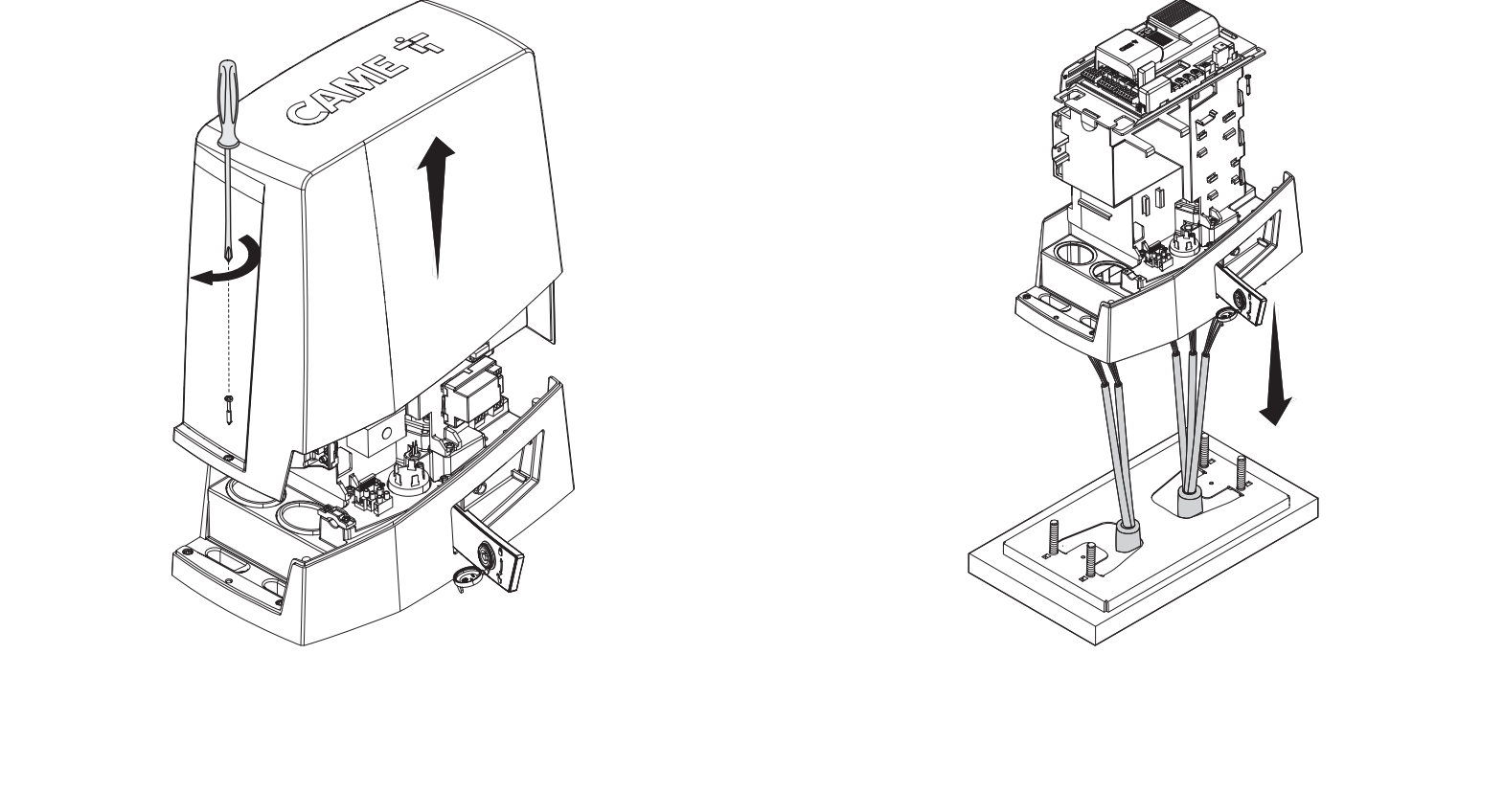

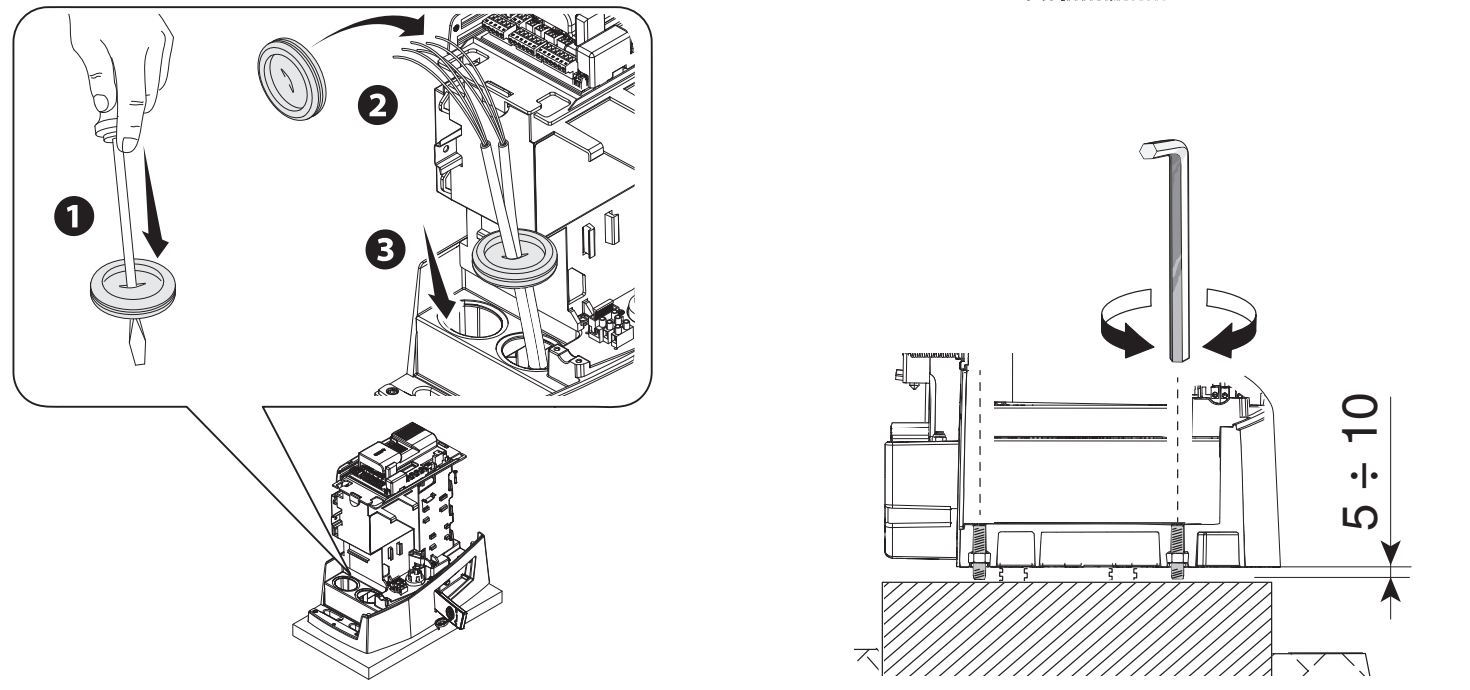

Montering och höjdjustering
Fyll igen runt fundamentet när formen har tagits bort. Ta bort förankringsmuttrarna och dra upp kablarna cirka 600 mm ovanför plattan. Ta av kåpan och montera drivenheten; kablarna dras genom dess undersida och tätade kabelgenomföringar. Höj drivenheten med de gängade fötterna med 5–10 mm, så att det finns justermån för ingreppet.

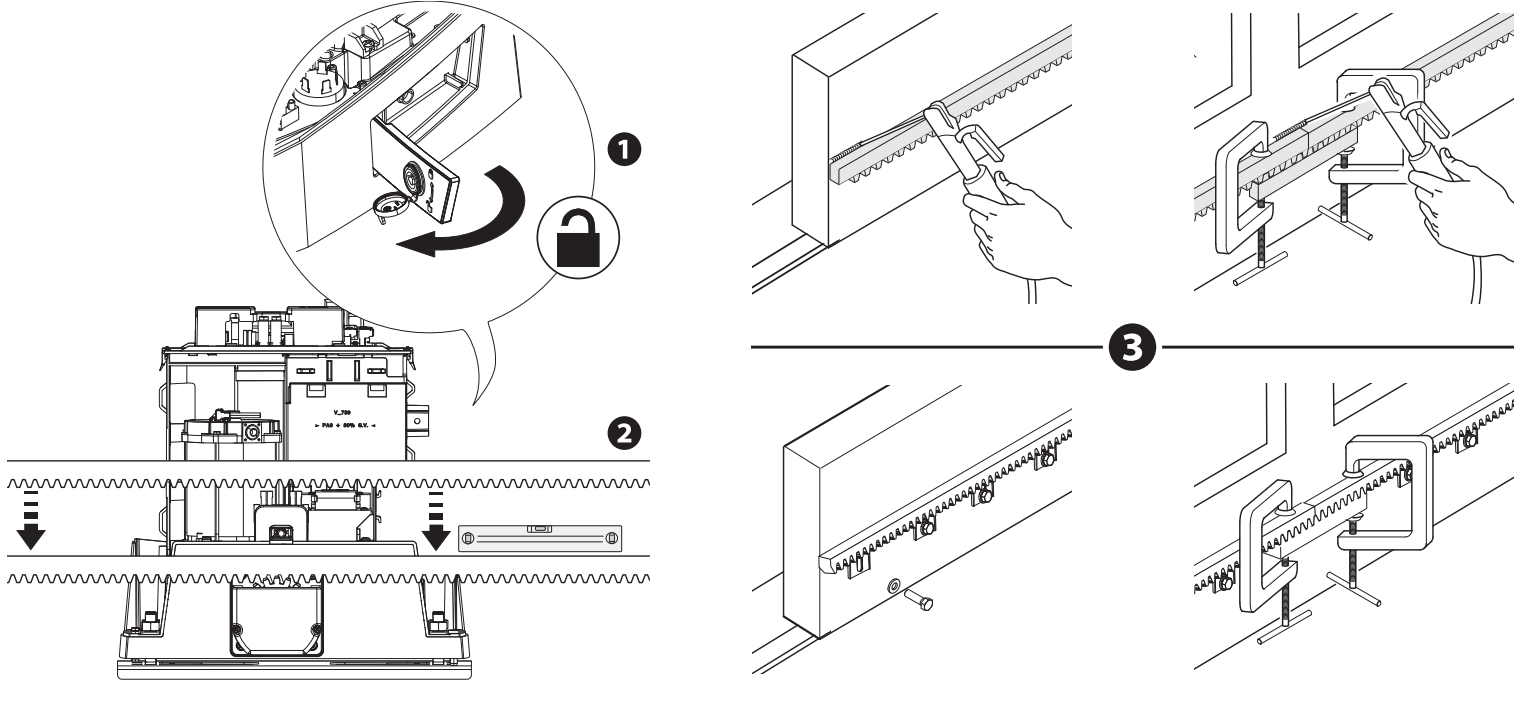

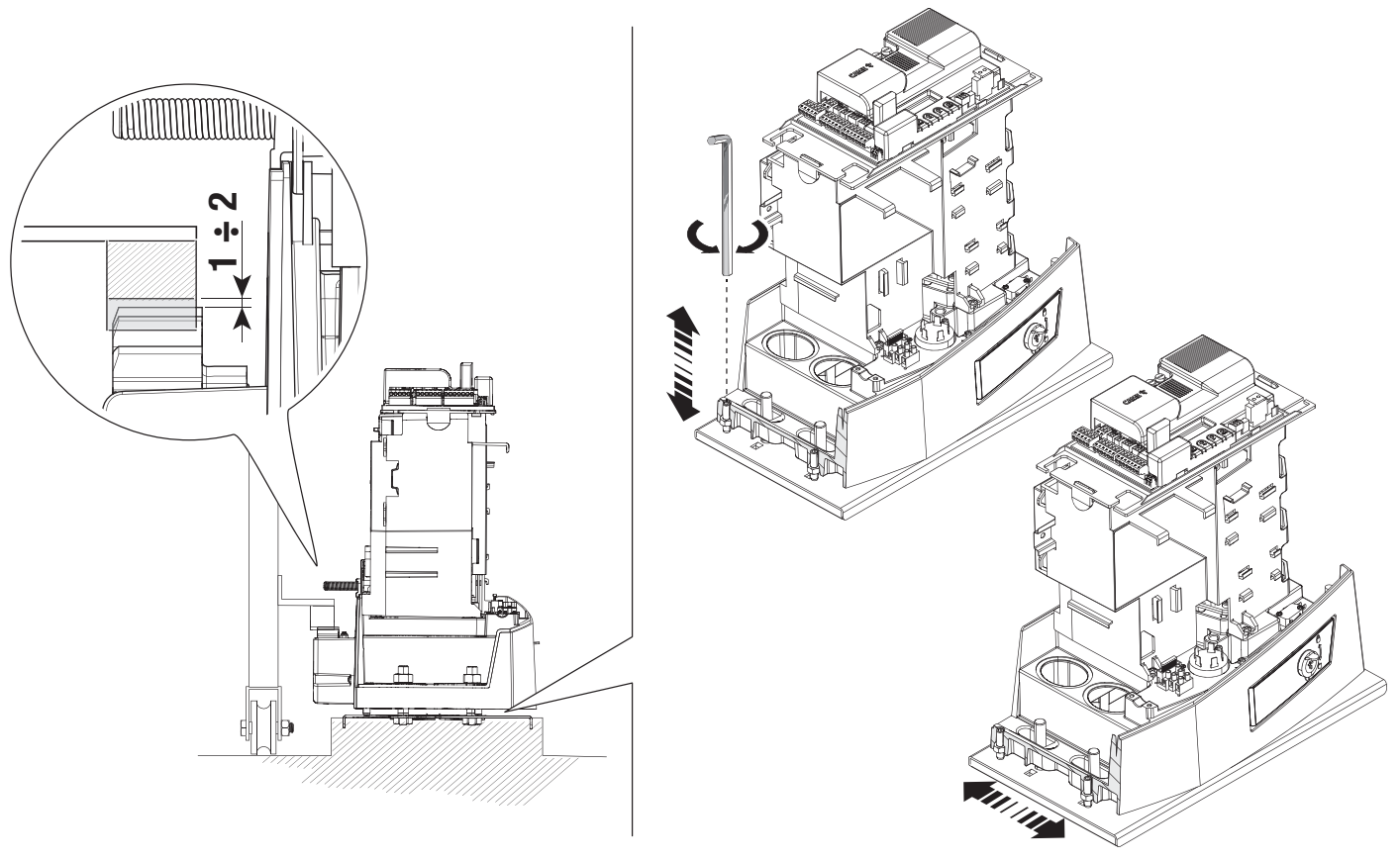

Kuggstång och spel på 1–2 mm
Frikoppla drivenheten och montera kuggstången med modul 4 medan grinden förs fram för hand. När delarna skarvas, använd en extra bit kuggstång under skarven och två klämmor så att kuggarna ligger jämnt i linje. När kuggstången har fästs, justera höjden med fötterna och det vågräta läget med de ovala hålen.
Lämna ett spel på 1–2 mm mellan drevet och kuggstången. Grindens vikt får inte vila på drivenheten. För grinden för hand längs hela rörelsebanan och dra först därefter åt drivenheten mot plattan med brickor och muttrar.

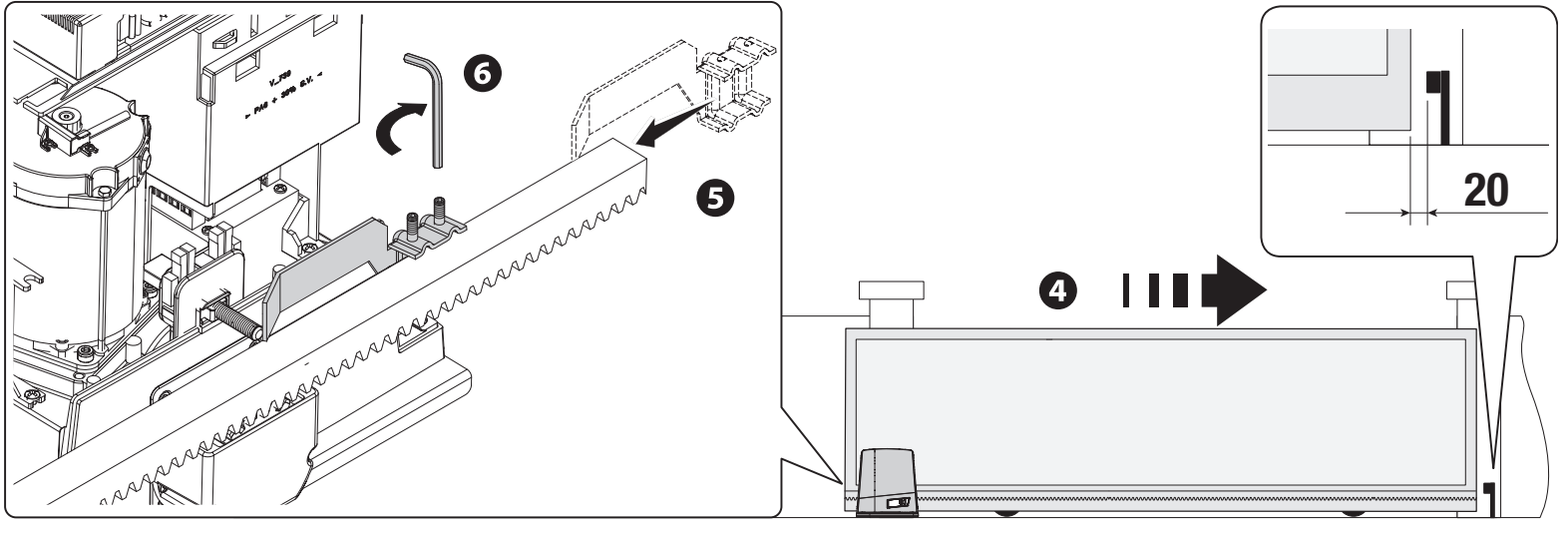

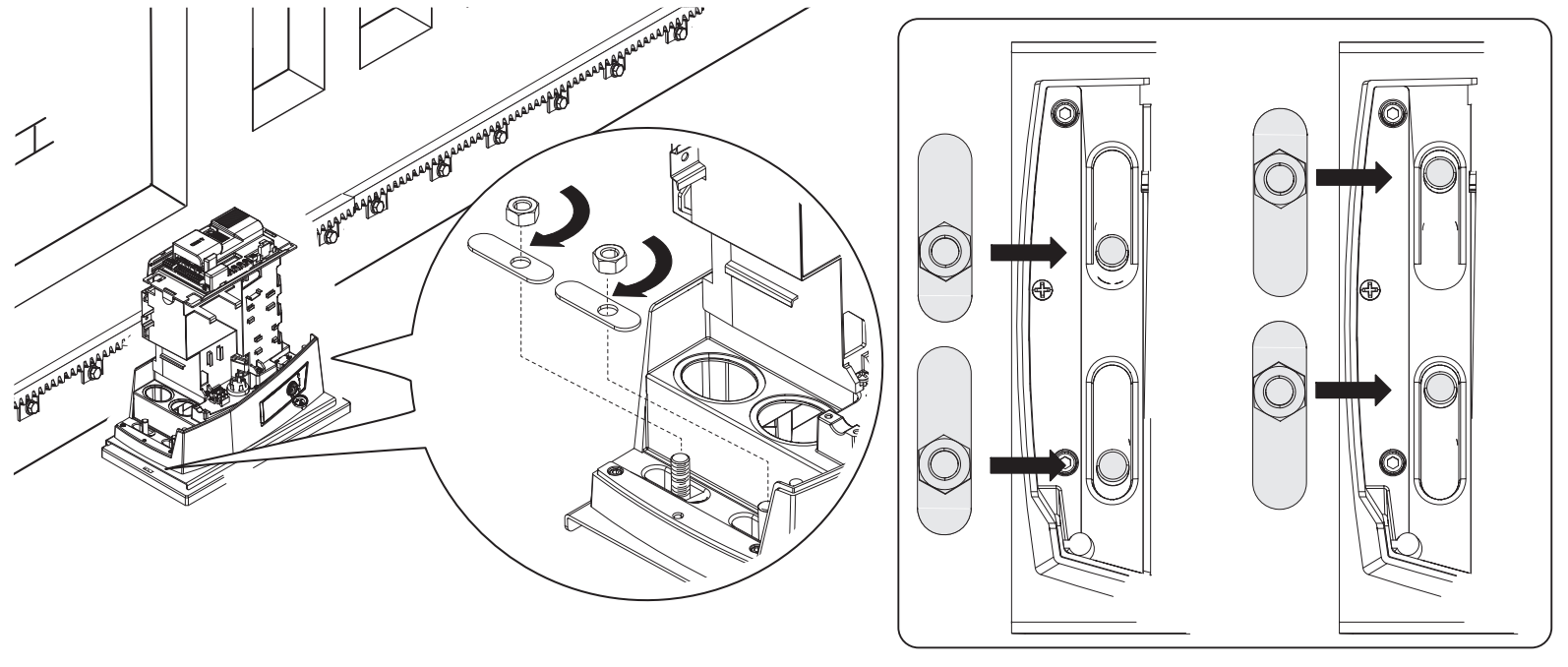

Mekaniska gränslägesbrytare AGS

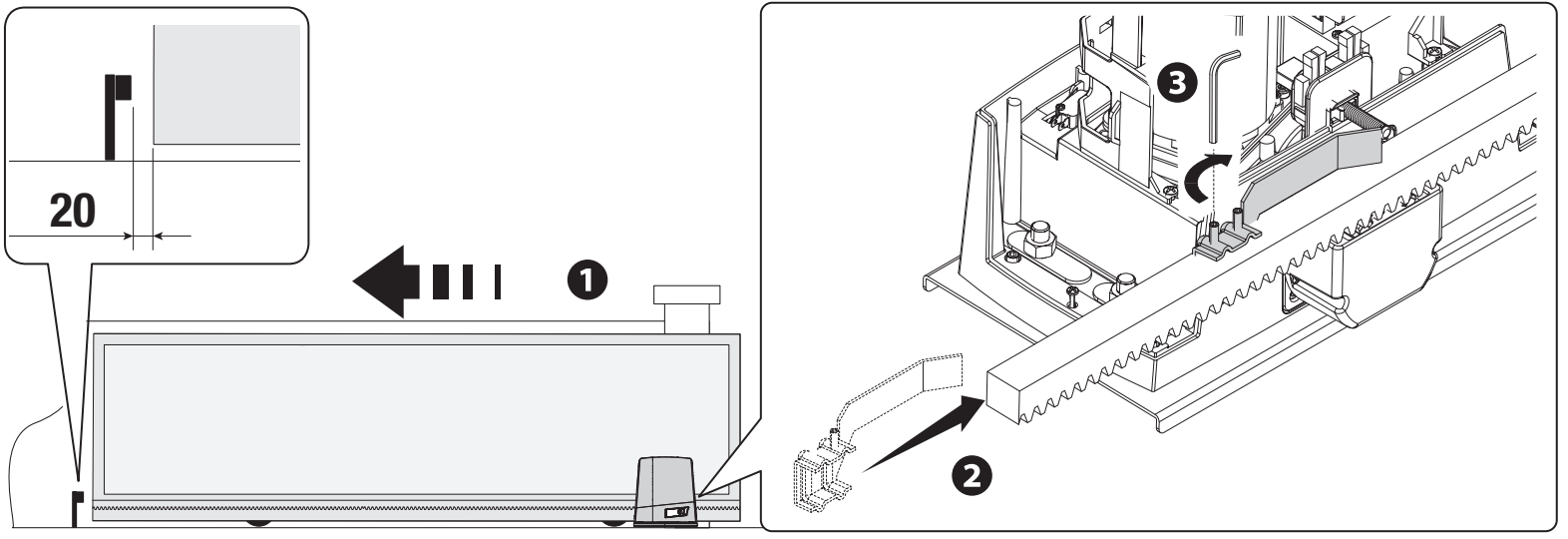

Öppna grinden för hand. Placera öppningsbrytans anslag på kuggstången så att dess ramp aktiverar mikrobrytaren med fjäder, och fäst det med de medföljande skruvarna. Upprepa samma procedur vid stängning. I den visade monteringen lämnas cirka 20 mm före det fasta anslaget; kontrollera eftergången under verklig belastning. Grindens fasta anslag och drivningens brytanslag har olika funktioner.
Kabeldragning
| Krets | Ledartvärsnitt / villkor |
|---|---|
| Nät 230 V AC | 3G × 1,5 mm² upp till 20 m; 3G × 2,5 mm² vid 20–30 m. |
| 24 V varningsljus | 2 × 1 mm² för angivna kabelsträckor upp till 30 m. |
| Fotoceller | TX 2 × 0,5 mm²; RX 4 × 0,5 mm² enligt hela kopplingsschemat. |
| Manöverdon | Antal ledare efter enhet, ledararea 0,5 mm² för angivna kabelsträckor. |
| Antenn | RG58, högst 5 m. |
| RSE / CRP | UTP CAT 5, högst 1 000 m enligt förutsättningarna för seriellt system. |
Vid längre kabelsträcka eller flera förbrukare ska ledararean beräknas på nytt utifrån strömmen och spänningsfallet. Dra nätkabeln genom en egen kabelgenomföring, separat från lågspänningskretsarna. Kablarna får inte ligga an mot delar som blir varma eller utsättas för mekaniska skador.

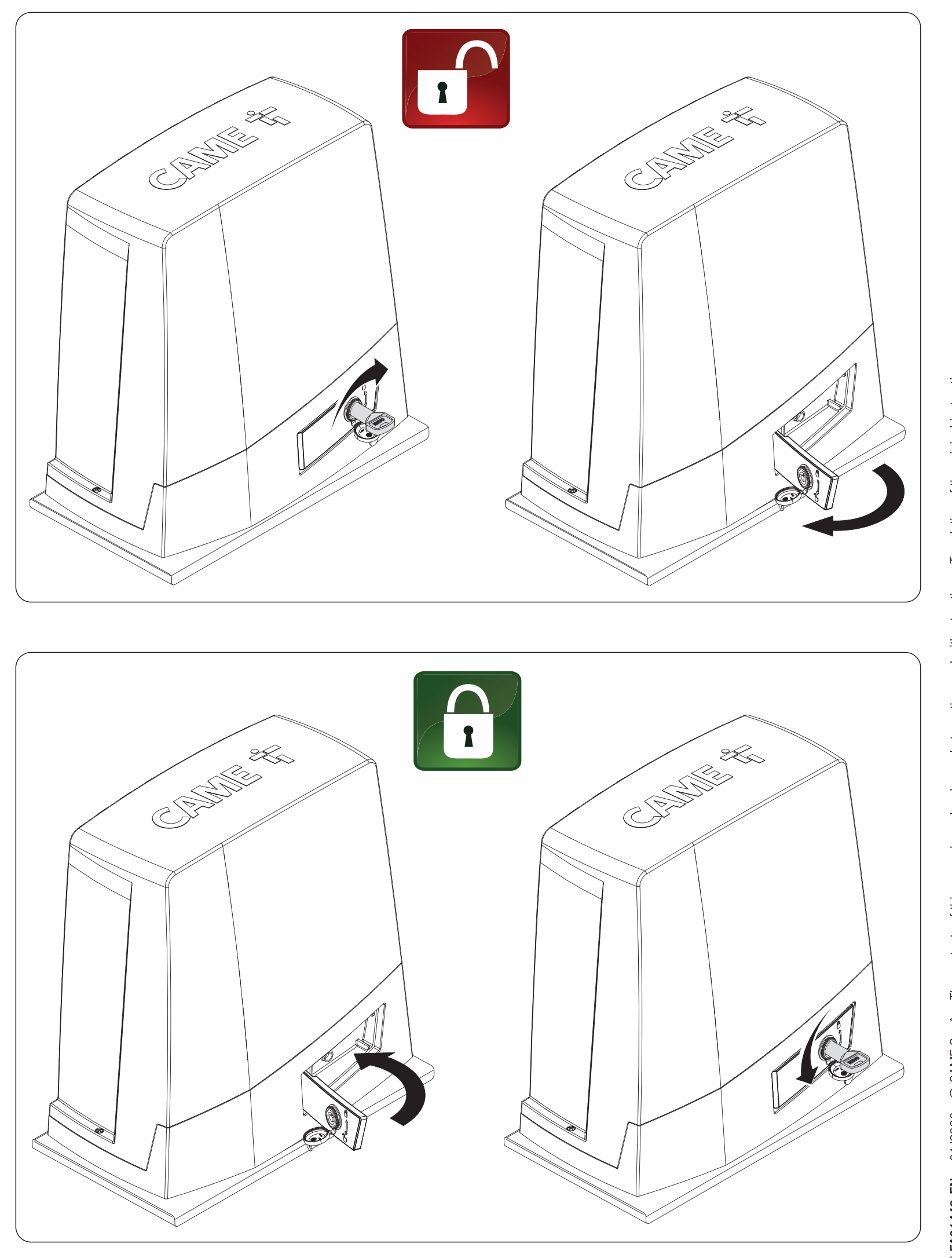

Manuell frikoppling och återlåsning
Koppla först bort strömförsörjningen och säkra grindbladet mot okontrollerad rörelse. Frikoppla inte en skadad eller obalanserad grind utan att säkra den.
- Sätt nyckeln i låset och vrid den enligt det övre bildparet.
- Öppna frikopplingsspaken utåt från huset enligt pilen.
- Flytta grinden för hand och på ett kontrollerat sätt, utan personer i rörelsebanan.
- För att låsa igen för du tillbaka spaken till ursprungsläget och låser mekanismen enligt det nedre bildparet.
- Kontrollera att mekanismen är låst igen innan du ger ett motorkommando.

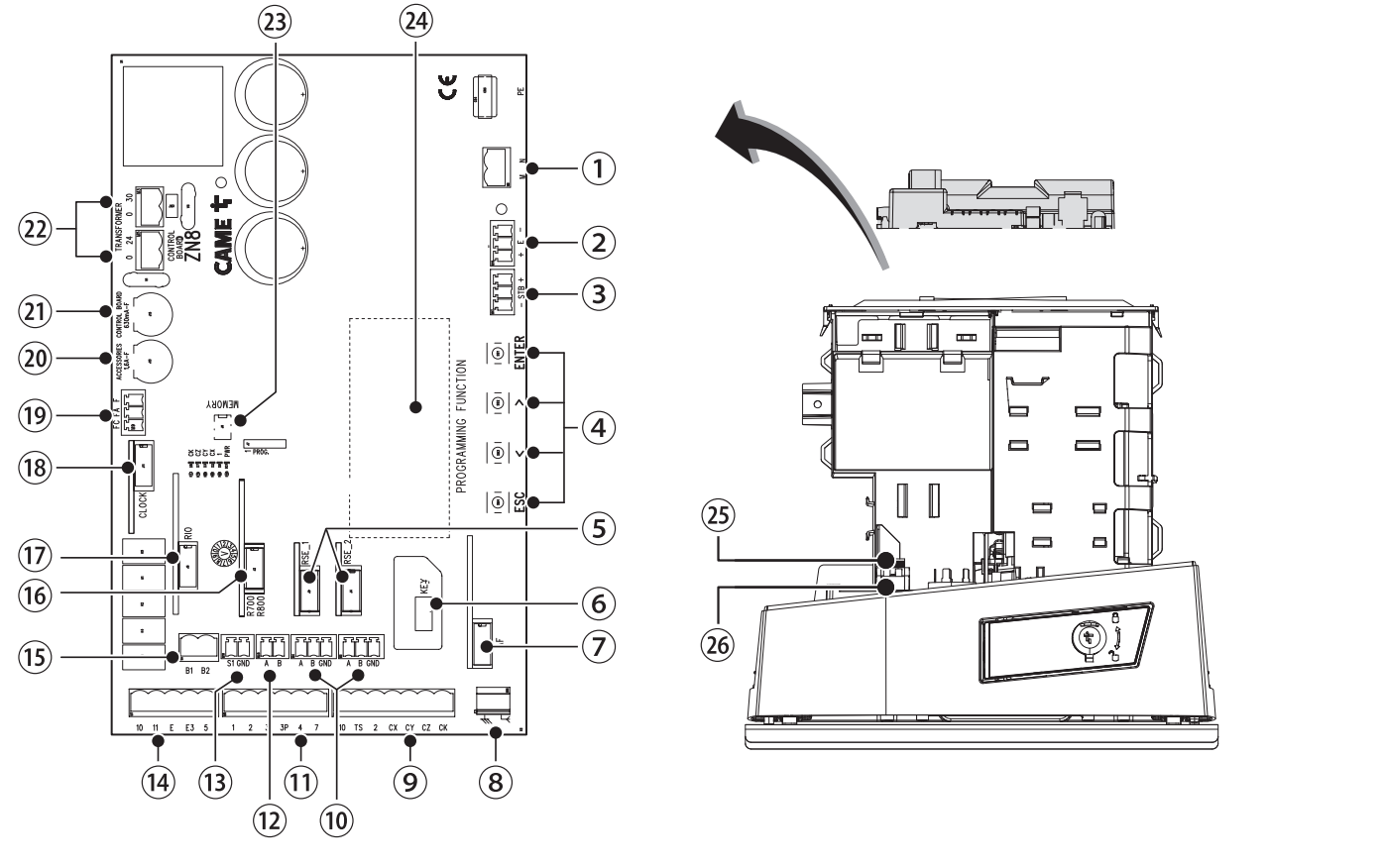

Orientering på kretskortet ZN8
I följande bild visas kortet med de stora kondensatorerna upptill, de långa kopplingsplintarna nedtill och programmeringsknapparna till höger. Grafisk display och ESC-/pil-/ENTER-knappar används för inställningar, diagnostik och användare. Sätt i och ta ur kort endast när nätström och eventuella batterier är frånkopplade.
| Bildnummer | Komponent |
|---|---|
| 1 / 2 / 3 | Motor / pulsgivare / RGP1 eller LBB. |
| 4 / 5 / 6 / 7 | Programmeringsknappar / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antenn / säkerhet / seriell anslutning / kabelanslutna manöverkommandon. |
| 12 / 13 / 14 / 15 | Knappsats / transponder / belysning / B1–B2. |
| 16 / 17 / 18 / 19 | R700 eller R800 / RIOCN8WS / klockkort / gränslägesbrytare. |
| 20 / 21 / 22 / 23 / 24 | Tillbehörssäkring / kortsäkring / transformator / Memory Roll / display. |
| 25 / 26 | Nätsäkring / nätanslutning på drivenheten. |

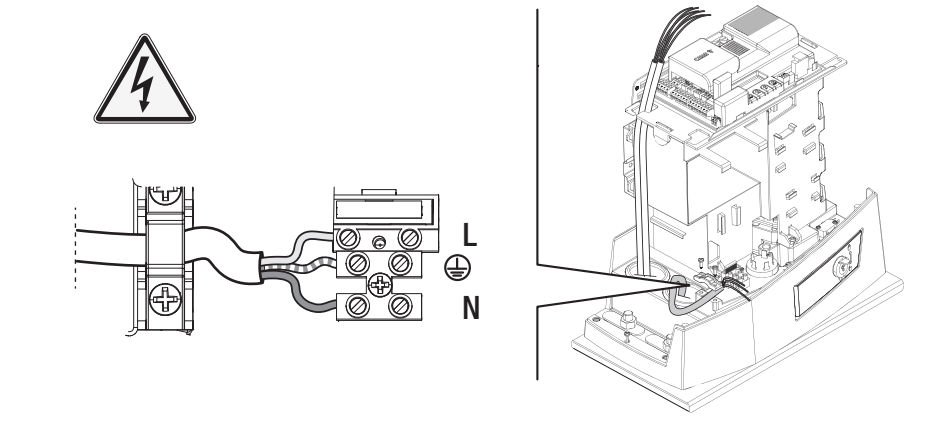

Strömförsörjning och plintar BKV20AGS
| Krets / plintar | Spänning, polaritet och gränsvärde |
|---|---|
| L / N / PE | Nät 230 V AC, 50/60 Hz. L fas, N neutralledare, PE skyddsledare. AC har ingen plus- eller minuspol. |
| Motor / intern strömförsörjning till kortet | Motor 36 V DC, kort enligt teknisk tabell 26 V DC. Detta är interna kretsar i en korrekt monterad enhet, inte en utgång för tillbehör. Behåll den föreskrivna inkopplingen; anslut inte nätström eller en extern strömkälla till dem på måfå. |

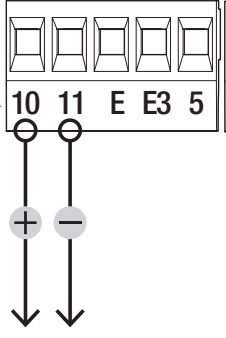

| 10 / 11 | Tillbehör 24 V AC/DC, totalt högst 20 W; normalt 24 V AC. Vid DC 10 = plus (+), 11 = minus (−); vid AC finns ingen likspänningspolaritet. |
| 10 / E | Varningsljus 24 V AC/DC, max. 3 W. Vid DC är 10 den positiva gemensamma polen och E den omkopplade utgången. |
| 10 / E3 | Extra belysning 24 V AC/DC, max. 12 W; läge i Manage lights → Light E3. Vid DC är 10 den positiva gemensamma polen och E3 den omkopplade utgången. |
| 10 / 5 | Statusindikering 24 V AC/DC, max. 3 W. Vid DC är 10 den positiva gemensamma polen och 5 den omkopplade utgången. |
| B1 / B2 | Separat styrd kontakt med monostabilt eller bistabilt läge. Den strömförsörjer inte tillbehör via 10/11. |
| 10 / TS / 2 | Matnings- och testad gren för fotoceller samt gemensam plint enligt det aktuella kopplingsschemat; TS är inte en universell, permanent minusutgång. |

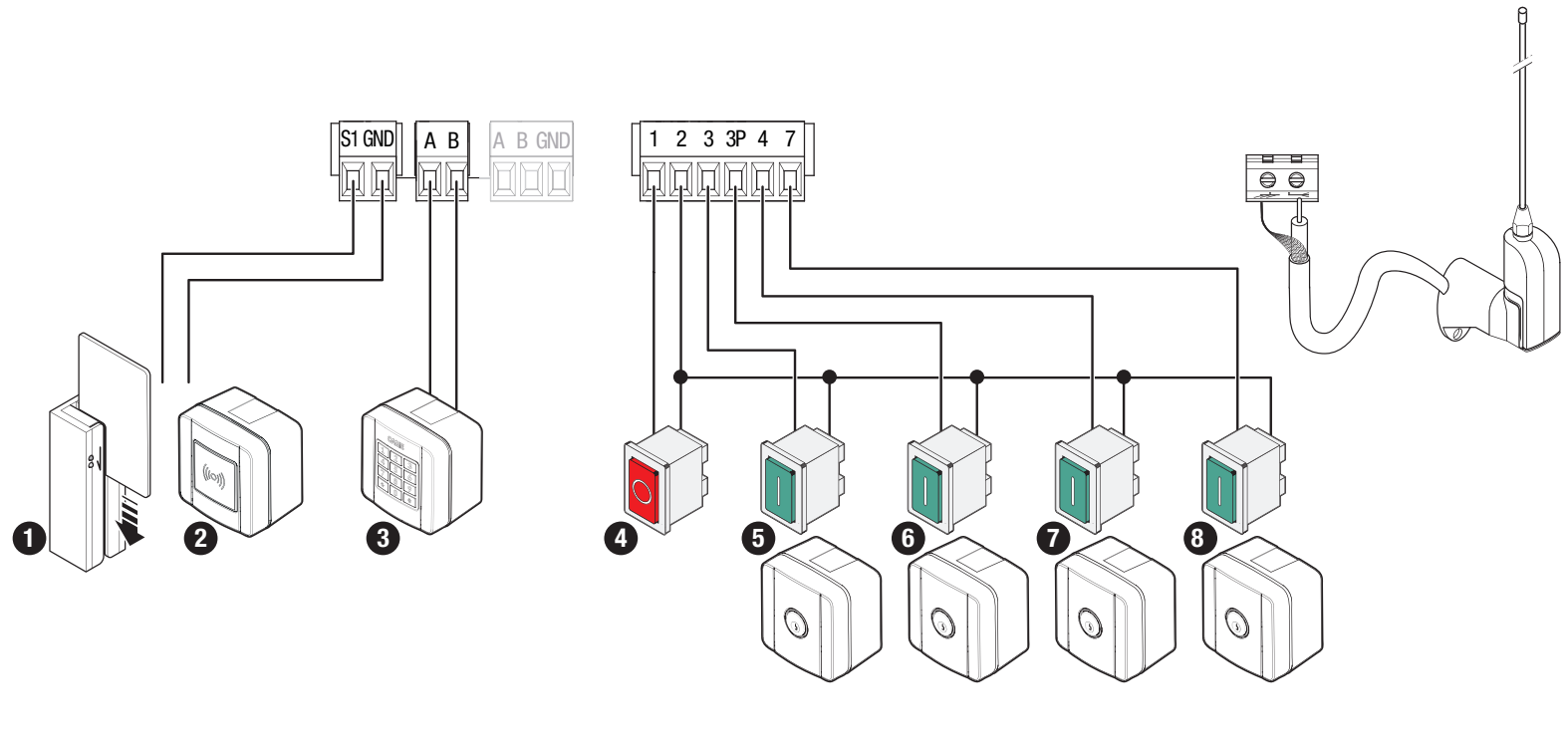

Manöverkommandon, STOPP, säkerhet och antenn
| Plintar | Funktion / kontakt |
|---|---|
| 1–2 | NC STOPP. Stoppar och kopplar ur automatisk stängning; ett nytt kommando krävs för nästa rörelse. Om STOPP inte används ska Total stop avaktiveras. |
| 2–3 | NO-kommando för enbart öppning. |
| 2–3P | NO för partiell öppning. |
| 2–4 | NO-kommando för enbart stängning. |
| 2–7 | NO stegvis eller sekventiellt kommando enligt Command 2-7. |
| 2–CX / CY / CZ / CK | Fyra separat inställbara säkerhetsingångar. Inaktivera oanvända ingångar och konfigurera använda enligt skyddet. |
| S1 / GND | Transponder eller läsare med tillhörande R700-kort. |
| A / B för läsare | Kodknappsats med R800; förväxla inte med samma bokstäver för den seriella anslutningen. |
| A / B / GND för RSE | Seriell anslutning av paret eller CRP enligt den aktuella kontakten. |
| Antenn / AF | RG58:s mittledare för antennsignal, skärm till den markerade jordningskontakten enligt bilden; instickskort för radio i AF. |
NO/NC-kommandon och säkerhetskontakter är potentialfria och saknar polaritet (+/−). Tillbehörens strömförsörjning och deras utgångskontakt är separata kretsar. Anslut inte 230 V till kommandoplintarna.

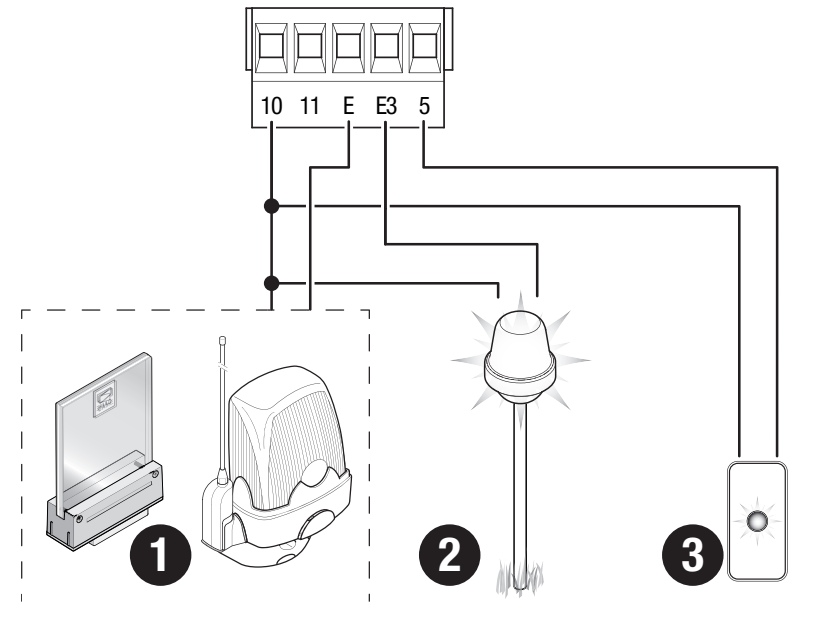

Varningslampa och extra belysning

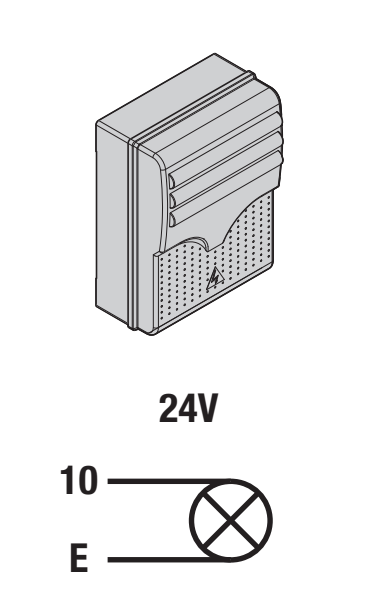

CAME KLED24 har 24 V AC/DC och 2 W och ska därför anslutas till 10–E inom gränsen på 3 W. Dess ingång är inte separat märkt +/−; vid AC spelar polariteten ingen roll, medan 10 är kortets positiva gemensamma anslutning vid DC. Anslut inte en 230 V-version av varningslampan här. E3 är en separat belysningsutgång med en gräns på 12 W; förväxla inte E och E3.

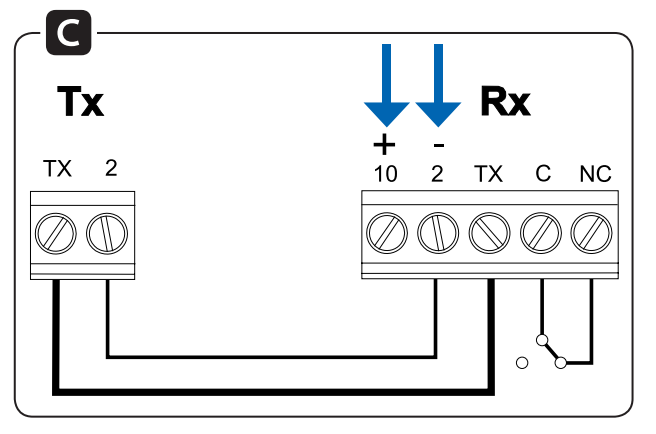

DIR10-fotoceller och test via TS

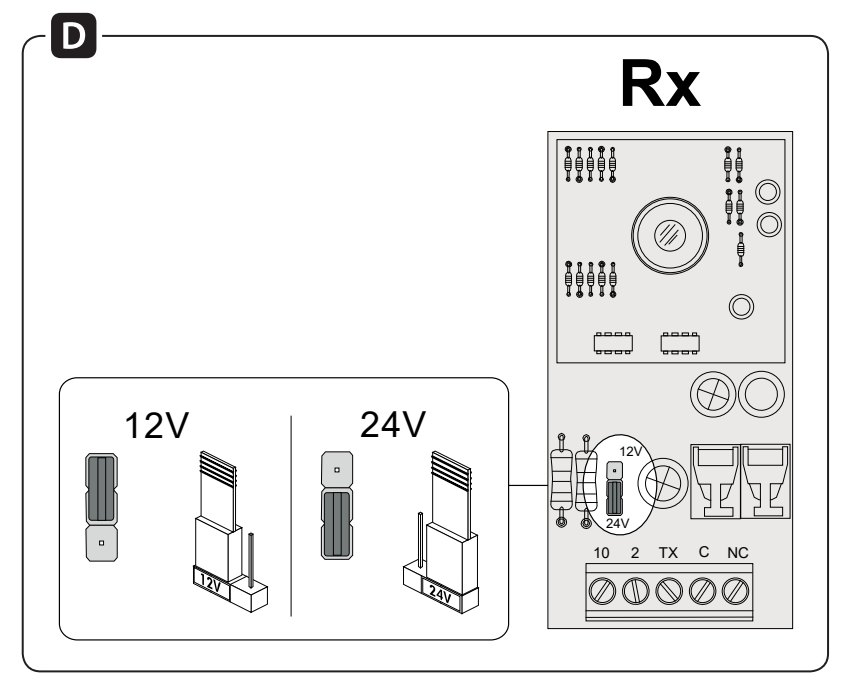

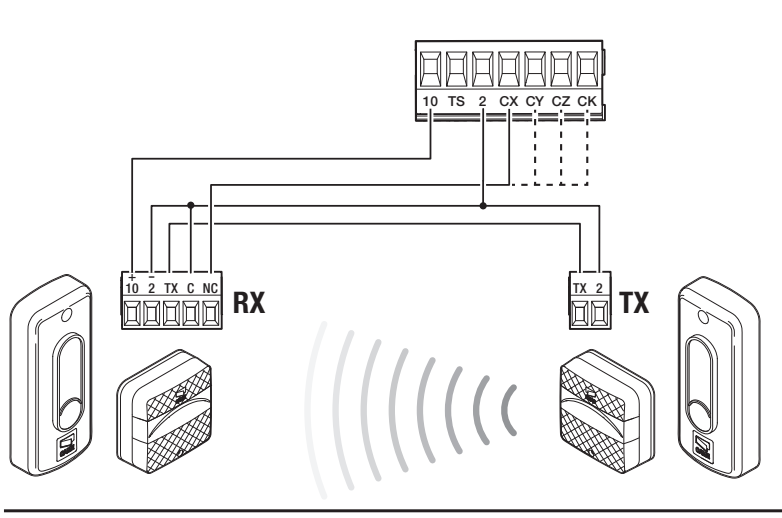

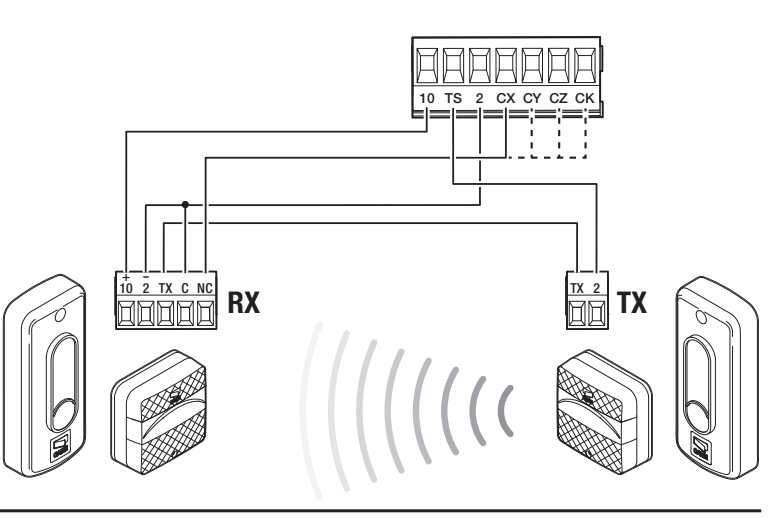

Exemplet gäller CAME DIR10: TX/RX-par, räckvidd 10 m, strömförsörjning 12/24 V AC/DC. Ställ RX-bygeln på 24 V. Paret förbrukar 60 mA vid 24 V AC. RX har anslutningarna 10 (+), 2 (−), TX, C och NC. TX har anslutningarna TX och 2, utan separata +/−-markeringar i originalschemat. Vid AC gäller ingen likströmspolaritet.
| DIR10-anslutning | Normalt | Med test |
|---|---|---|
| RX10 (+) | Kort 10 | Kort 10 |
| RX2 (−) och RX C | Kort 2 | Kort 2 |
| RX TX ↔ TX TX | Anslut mellan RX och TX | Samma anslutning |
| TX2 | Kort 2 | Kort TS |
| RX NC | Kort CX | Kort CX |
Kontakten C–NC saknar polaritet. I det här synkroniserade schemat ansluts RX2 och C till kortets 2, inte till 11. Anslut RX TX till TX TX; ersätt inte den här anslutningen med direkt matning från kortets anslutning 10. Ställ in C1 på CX för återöppning vid stängning.
Aktivera säkerhetstestet
Flytta TX2-ledaren till TSmed strömmen frånkopplad; RX2/C ska vara kvar på 2 och TX-anslutningen mellan RX/TX ska vara kvar. Aktivera sedan testet i Configuration → Wired safety devices → Safety devices test och motsvarande säkerhetsingång. Om testet misslyckas, åtgärda problem med strömförsörjning, koppling eller konfiguration; förbikoppla aldrig skyddet permanent.

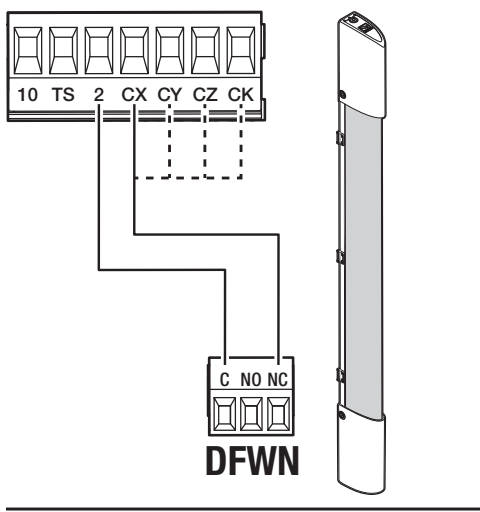

Säkerhetslister och fyra ingångar
Ställ in CX, CY, CZ och CK separat. En NC-list använder kontakten C–NC utan polaritet, till exempel enligt DFWN-schemat. För en resistiv säkerhetslist väljer du lämpligt R7/R8-läge och den faktiska 8K2-kopplingen; ett par lister har egna inställningar och koppling. Förväxla inte en resistiv säkerhetslist med en vanlig NC-kontakt.

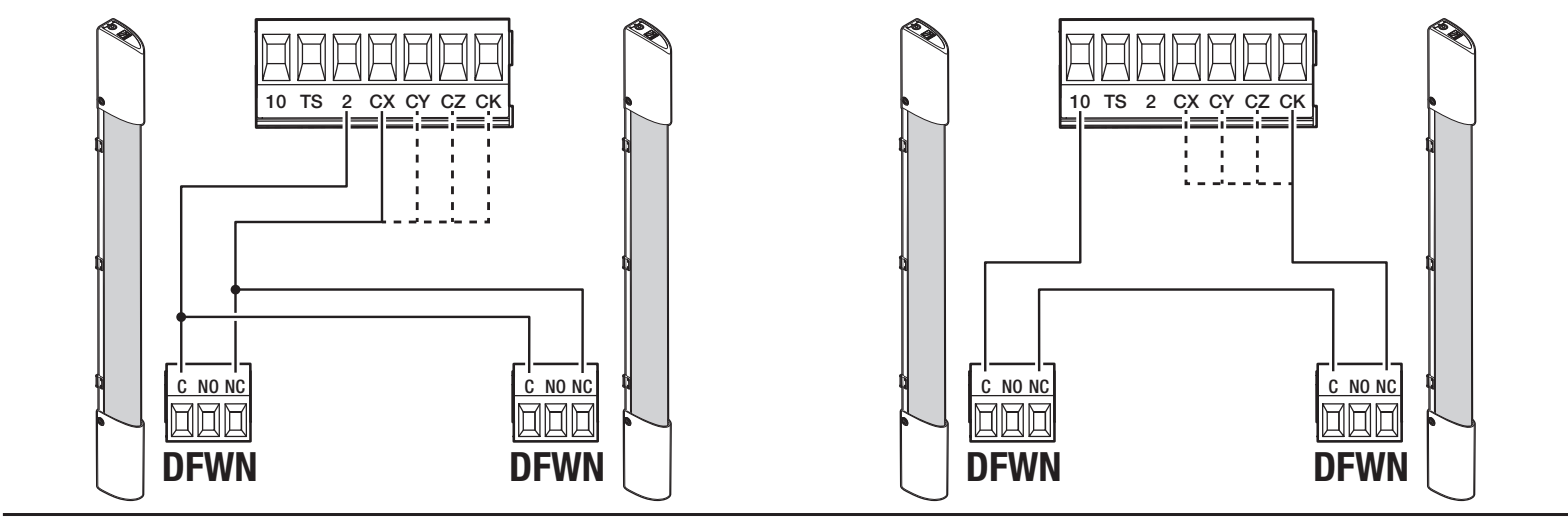

För ett par NC-lister DFWN ansluts båda kontakterna separat i det vänstra schemat: båda listernas C till kortets 2, den ena listens NC till CX och den andra listens NC till CY. Tillverkaren rekommenderar och betecknar denna koppling som parallell; varje ingång måste konfigureras separat. Till höger är NC-kontakterna seriekopplade till en ingång: kortets 2 → den första listens C, den första listens NC → den andra listens C, den andra listens NC → kortets CX. Det här är kopplingsscheman för DFWN-kontakter, inte scheman för 8K2-resistiva säkerhetslister.
Första start och kontroll av riktningen
- Kontrollera mekaniken, ändstoppen, kuggstången, kablarna, spärren för frikoppling och att området är fritt.
- Följ den grafiska displayens guide när strömmen har slagits på. För den här drivenheten väljer du Motor type → BKV2000; en ändring av typen påverkar inte den fysiska bärförmågan.
- Ställ in riktningen i Configuration → Motor settings → Opening direction. Standardriktningen är åt vänster.
- I funktionen Motor test stänger knappen > och öppnar <. Om riktningen inte stämmer, korrigera den i menyn; byt inte plats på ledarna på måfå.
- Ställ in STOPP, alla anslutna säkerhetsingångar och eventuellt test, och kör sedan inlärning av körsträckan.
- Kontrollera hela cykeln, delöppning, alla skydd, belysning, radio och beteendet efter strömavbrott.
Den första normala rörelsen efter påslagning är öppning; vänta tills den är klar. Vid onormalt beteende, ljud eller vibrationer ska du omedelbart stanna och åtgärda orsaken.
Automatisk inlärning av BKV:s körsträcka
Innan inlärningen måste de mekaniska gränslägesbrytarna, de fasta stoppen, typen BKV2000 och riktningen vara korrekt inställda. Drivenheten måste vara spärrad och hela rörelseområdet fritt. En tekniker ska övervaka hela momentet; personer får inte vistas i rörelsebanan.
- Öppna Configuration → Motor settings → Travel calibration.
- Välj YES vid frågan Confirm? och bekräfta med ENTER.
- Låt hela inlärningsguiden som visas på det aktuella kortet köras klart; skicka inte ett nytt kommando i förtid.
- När installationen är klar kontrollerar du lägen, inbromsningar och funktionen hos alla säkerhetsanordningar. Om Calibration error visas ska du först ta bort hindret eller åtgärda mekanikfelet och därefter göra om inlärningen.
Programmeringen av det här grafikkortet görs med menynamnen. Överför inte sifferinställningarna A1/A3 eller ZN7-inställningar från en annan serie hit.
Programmering via grafisk display

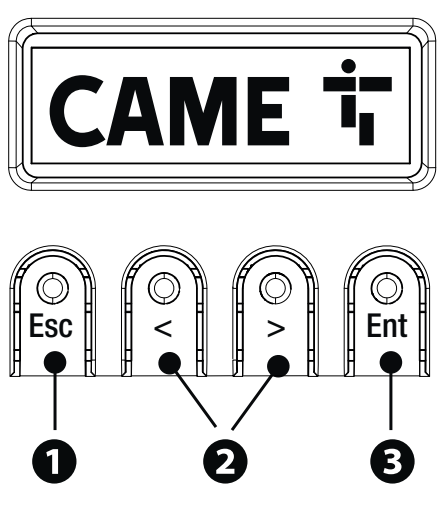

ENTER öppnar menyn och bekräftar valet. < och > bläddrar bland alternativen och ändrar värdet. ESC avbryter en obekräftad ändring, går tillbaka, lämnar menyn eller stoppar rörelsen. Programmera när drivenheten står stilla och spara de aktuella inställningarna innan du gör ändringar.
Nedan följer en svensk förklaring med de engelska menynamnen, så att du enkelt hittar rätt alternativ. Fetstil markerar endast de fabriksinställda värdena. Vilka funktioner som är tillgängliga beror på anslutna kort och kortets utförande.
Configuration → Motor settings
| Alternativ / betydelse | Val och villkor |
|---|---|
| Opening direction Öppningsriktning. | To the left – åt vänster; To the right – åt höger. |
| Motor test Riktningskontroll. | > stänger, < öppnar; korrigera en avvikelse genom att välja rätt riktning. |
| Travel calibration Inlärning av rörelsebanan. | Confirm? NO/YES; inlärningsförlopp. |
| Motor type Typ av drivenhet. | Välj BKV2000 för BKV20AGS; alternativen BKV1500/BKV2500 innebär inte att den här modellen får högre bärförmåga. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Alternativ / betydelse | Val och villkor |
|---|---|
| Total stop STOP1–2: stoppar och inaktiverar automatisk stängning. | Deactivated / On. Aktivera endast med korrekt NC-kontakt. |
| CX input / CY input / CZ input / CK input Fyra separat konfigurerbara ingångar. | Varje Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 och R7/R8 för två kanter. Förklaringar finns under tabellen. |
| Safety devices test Test av fotoceller vid öppnings- och stängningskommandon. | Deactivated / On; kräver anslutning via TS. |
| Obst. with motor stopped När ett hinder registreras förhindras start även från stillastående. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Konfiguration → Tider / Hantera belysning
Konfiguration → RSE-kommunikation / Externt minne
| Post / betydelse | Alternativ och villkor |
|---|---|
| RSE1 Kortets funktion i RSE_1. | CRP, parkopplad eller av. |
| CRP-adress Kortets unika adress i systemet. | 1–254. |
| RSE1-hastighet / RSE2-hastighet Överföringshastighet för respektive port. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. Standardhastighet för båda portarna: 38400 bps. |
| Spara data Sparar användare, tider och konfiguration. | Visas när minnet är isatt; Memory Roll. |
| Läs data Läser in sparade data till kortet. | Ersätter kortets data med den sparade konfigurationen; kontrollera hela anläggningen efter inläsningen. |
Hantera användare – användare
Information – information och service
| Post / betydelse | Alternativ och villkor |
|---|---|
| FW-version Visa FW och GUI. | Anteckna båda versionerna innan inställningarna ändras. |
| Manöverräknare Manöverräknare. | Totalt antal manövrer / Delvis antal manövrer. |
| Ställ in underhåll Servicepåminnelse. | Avaktiverad eller 1×100 till 250×100 manövrer; påminnelsen blinkar 3+3 gånger. |
| Återställ underhållsräknaren Nollställ den partiella serviceräknaren. | Bekräfta? NEJ/JA; utför efter faktiskt underhåll. |
| Återställ parametrar Återställ parametrarna. | Behåller Radiokodning, Motortyp och kalibreringsdata; skilj detta från en fullständig återställning. |
| Fellista De 8 senaste felen. | Bläddra i historiken med pilarna; Radera fel tar bort den efter bekräftelse. |
Timerhantering / Kommandon
Språk / Lösenord / F-meny
Reaktioner för kabelanslutna ingångar och RIO-ingångar
| Reaktion | Betydelse |
|---|---|
| C1 / P1 | Återöppning vid stängning – fotoceller. |
| C2 / P2 | Återstängning vid öppning – fotoceller. |
| C3 / P3 | Delvis stopp; kontrollera tillsammans med driftstyrningen. |
| C4 / P4 | Stopp och vänta tills hindret har avlägsnats. |
| C7 / P7 | Återöppning vid stängning – säkerhetslister. |
| C8 / P8 | Återstängning vid öppning – säkerhetslister. |
| C13 / P13 | Öppna igen vid stängning och stoppa omedelbart när hindret har avlägsnats; reaktionen gäller även när grinden står stilla. |
| R7 / R8 | Motsvarande reaktion för lister med 8K2-motstånd; separat alternativ för en eller två lister. |
| P0 | Stoppa och avaktivera automatiken; fortsatt drift kräver ett nytt kommando. |
Lagra och hantera fjärrkontroller
För den grafiska menyn som beskrivs ovan är kapaciteten 250 användare. AF-kortet ska innehålla en mottagare med rätt frekvens och kodning; ett exempel är AF43S med TOP-432EE. Enbart samma frekvens bekräftar inte kompatibilitet.
- Öppna Manage users → New user.
- Välj önskad funktion och bekräfta med ENTER.
- Skicka koden med den valda knappen på fjärrkontrollen.
- Upprepa för nästa knapp eller användare, anteckna numret och kommandot och testa den faktiska funktionen.
Ta bort enskilda användare med Remove user och alla användare med Remove all. Radio decoding → Rolling code eller TW Key block raderar tidigare sparade sändare med en annan kodning. Använd inte det här alternativet utan att ha dokumenterat befintliga fjärrkontroller.
Återställning av parametrar och fullständig återställning
Information → Parameter reset återställer fabriksparametrarna men behåller Radio decoding, Motor type och inställningarna för banans kalibrering. Spara konfigurationen innan du bekräftar. Efter återställningen kontrollerar du riktning, skydd, tider och driftprov. Använd det separata alternativet Manage users → Remove all för att radera alla användare. Kontrollera även de sparade fjärrkontrollerna efter varje återställning.
Återställning efter glömt lösenord är en separat fullständig återställning. Den raderar sparade användare, tider och kalibrering. Detta ska utföras av en tekniker som kan återställa hela anläggningen på ett säkert sätt.
- Koppla bort strömförsörjningen till styrkortet, inklusive eventuella batterier.
- Håll < och > intryckta samtidigt och återanslut strömmen enligt serviceanvisningarna.
- Håll knapparna intryckta tills Factory reset visas, välj Confirm YES och tryck på ENTER.
- Ställ in rätt modell och riktning på nytt, konfigurera alla skydd och utför inlärning och användarregistrering; genomför fullständiga tester före drift.
Säkerhetskopiering och inläsning med Memory Roll
- Koppla bort nätström och batterier och sätt in Memory Roll i den markerade kontakten.
- När strömmen har slagits på väljer du Configuration → External memory → Save data eller Read data.
- Sparandet/inläsningen omfattar användare, tider och konfiguration. Inläsning kan skriva över de befintliga uppgifterna på styrkortet.
- När åtgärden är klar kopplar du bort strömmen och tar ut Memory Roll. Efter återställningen kontrollerar du att modellen stämmer, riktningen, alla skydd och kommandon.
Dessa alternativ visas när minnet är anslutet. Använd den dokumenterade Memory Roll-kontakten; anslut inte en USB-enhet till en annan kontakt enbart på grund av ett liknande funktionsnamn.
Memory Roll är markerad i bilden av det verkliga ZN8-styrkortet med nummer 23.

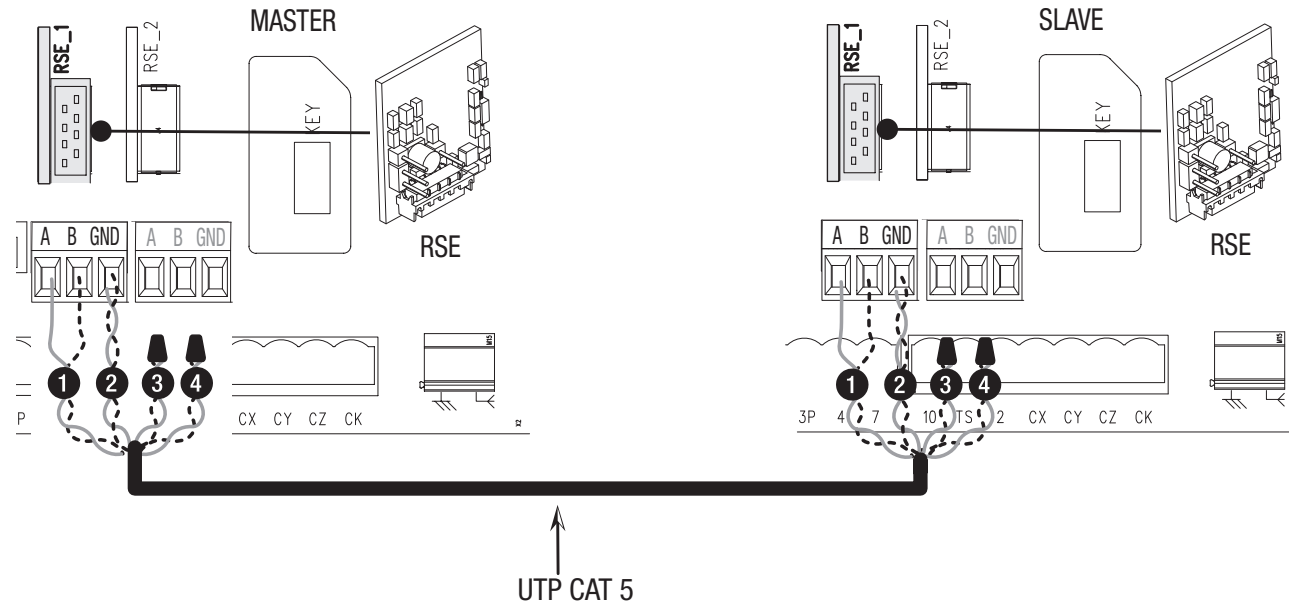

Två drivenheter i MASTER–SLAVE-läge
Sätt in RSE-kort i RSE_1 på båda styrkorten och anslut A–A, B–B och GND–GND med UTP CAT5 enligt kopplingsschemat. Tillbehör och manöverdon ansluts till MASTER; användare registreras också där. Välj Paired på MASTER i guiden eller i inställningen för RSE1; den andra drivenheten blir SLAVE. Delvis kommando styr MASTER enligt det ursprungliga schemat; gemensam öppning öppnar båda grindbladen.
Om RSE_1 används för paret använder CRP RSE_2. CAME KEY kan inte anslutas i den här konfigurationen. Förväxla inte samma bokstäver A/B på olika gränssnitt.
Felsökning av displayens textmeddelanden
| Meddelande | Kontroll / åtgärd |
|---|---|
| Kalibreringsfel | Inlärningen avbröts av ett hinder; avlägsna orsaken och kontrollera mekaniken. |
| Kodaren fungerar inte | Kodaren är frånkopplad eller skadad; kontrollera dess specifika kontakt och kablage när strömmen är frånkopplad. |
| Fel vid servicetest | Hinder vid fotocellerna, felaktig anslutning/konfiguration eller defekt fotocell; kontrollera testet TS. |
| Grindlåset är öppet | Drivenheten är frikopplad; kontrollera att spaken är låst. |
| Maximalt antal hinder vid stängning / öppning / hinder | Det högsta antalet hinder i följd har överskridits; avlägsna motståndet eller åtgärda orsaken till att skyddet aktiverats. |
| Kommunikationsfel | RSE-porten är felaktigt inställd; kontrollera anslutningen och läget. |
| Inkompatibel fjärrkontroll | Sändaren, kodningen eller TWIN KEY BLOCK stämmer inte. |
| SLAVE-grinden är öppen | SLAVE-drivenheten är frikopplad. |
| Ingen kommunikation från RIO-systemet | RIO-modulen saknas i kontakten eller är defekt. |
| RIO-systemet är inte konfigurerat | Det trådlösa systemet eller dess enheter är inte konfigurerade. |
Information → Errors list sparar de 8 senaste felen. Anteckna status och FW/GUI innan du raderar dem. Om grinden inte rör sig kontrollerar du nätspänningen, säkringarna, frikopplingen, STOP, säkerhetsfunktionerna och om ett kommando hålls aktivt. Om grinden öppnas men inte stängs kontrollerar du fotocellerna och inställningen för den aktuella ingången. Koppla inte förbi skyddet genom en permanent överbryggning.
Säkringar för 230 V BKV20AGS
| Krets | Snabb säkring |
|---|---|
| Nät | 2 A F |
| Styrkort | 630 mA F |
| Tillbehör | 1,6 A F |
Kontrollera säkringarna när nätströmmen och batterierna är frånkopplade. Byt endast ut dem mot säkringar av samma typ och märkström, och åtgärda först orsaken till kortslutningen eller överbelastningen.
Underhåll och service
Var 10 000:e cykel och minst var 6:e månad kontrollera att skruvar/muttrar är åtdragna, kontrollera rörliga delars slitage och funktion, smörj relevanta mekaniska delar och kontrollera varnings- och säkerhetsanordningar, manuell frikoppling, kablar, styrskena och kuggstång. Koppla från strömförsörjningen och batterierna före ingrepp. Efter ett längre driftstopp ska hela funktionen kontrolleras när nätströmmen har återställts.
Tillverkaren anger en MCBF på 250 000 cykler för BKV20 vid 20 m/2 000 kg; i blåsiga områden minskar det angivna antalet med 15 %. Detta är ett referensvärde för tiden mellan fel, inte ett underhållsintervall eller en garanti för varje grindens livslängd. Ställ in servicepåminnelsen under Information → Set up maintenance och återställ den först efter utförd service.
När inställningarna är klara ska kortskyddet, kåpan och alla fästen sättas tillbaka. Kontrollera krafterna och säkerhetsfunktionerna för hela grinden, visa användaren hur den manuella frikopplingen fungerar och överlämna manualerna för hela anläggningen. Lämna elektronik och batterier till avsedd insamling när de tas ur bruk.
Tekniska egenskaper för CAME BKV20AGS
| Parameter | Värde för den beskrivna versionen |
|---|---|
| Modell/kod | BKV20AGS / 801MS-0310 |
| Maximal vikt/längd på grindbladet | 2 000 kg / 20 m |
| Nätspänning | 230 V AC, 50/60 Hz |
| Motor/kretskortets interna matningsspänning | 36 V DC / 26 V DC |
| Effekt | 250 W |
| Kraft/maximal kraft | 900 N / 1 350 N |
| Maximal hastighet | 12 m/min |
| Skyddsklass | IP54 |
| Drifttemperatur | −20 till +55 °C |
| Drift | Kontinuerlig drift; inget fastställt antal cykler per timme. |
| Arbetstid | 180 s |
| Effektförbrukning i standbyläge | 14 W; 0,8 W med RGP1-modul |
| Transformatorns överhettningsskydd | 120 °C |
| Isoleringsklass/utväxling | I / 40 |
| Drivningens vikt | 21 kg |
| Färg | Grå RAL 7024 |
| Kuggdrev/gränslägesbrytare | Modul 4 / mekaniska |

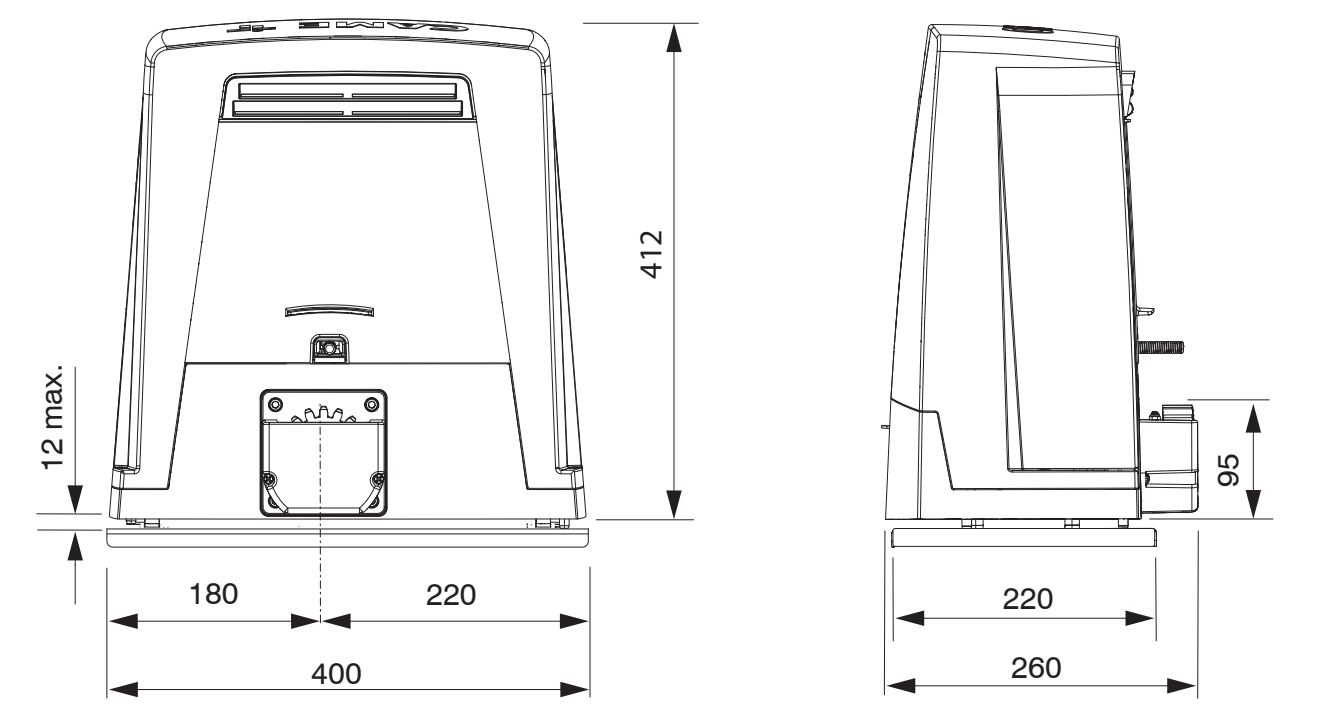

| Mått: bredd × djup × höjd | 400 × 260 × 412 mm |
| Modellinställning | Motor type → BKV2000 |
| Användarkapacitet i den här menyn | 250 |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
