CAME BKV15AGS – separat drivsystem för skjutgrind upp till 1500 kg (A)
Nytt| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
12 939,53 kr inkl. moms
| Vikt |
|---|
| 12 kg |
Produktbeskrivning CAME BKV15AGS – separat drivsystem för skjutgrind upp till 1500 kg (A)
Drivsystem CAME BKV15AGS är avsett för skjutgrindar med en vikt på upp till 1500 kg och en grindbladslängd på upp till 20 m. Det har en elektromekanisk stoppbrytare. Drivsystemet är intereverserbart. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
CAME BKV15AGS, kod 801MS-0300, är en drivenhet för ett stort skjutgrindsblad på upp till 1 500 kg och 20 m längd. Den har en 36 V DC-motor, grafisk display, fyra kabelanslutna säkerhetsingångar och mekaniska ändlägesbrytare. Nätanslutningen är 230 V AC. Bedöm grindens vikt, längd och faktiska motstånd tillsammans.
Montering, nätanslutning och driftsättning ska utföras av en behörig tekniker. Koppla bort nätströmmen och eventuella batterier innan du öppnar enheten eller sätter i kretskort. Kontrollera märkningen BKV15AGS, styrkortet ZBKN och FW/GUI-versionen i menyn Information. Inställningarna nedan gäller den grafiska menyn med alternativet Motor type BKV1500. Använd den specifika manualen om enheten eller menyn är av en annan typ.
CAME BKV15AGS drivenhet
Den här manualen gäller den fristående drivenheten CAME BKV15AGS (A). Du hittar erbjudandet med tillbehör på sidan för CAME BKV15AGS-paketet.
Värdet 20 m är grindbladets maximala längd; förväxla det inte med den fria passagebredden. BKV15AGS har mekaniska ändlägesbrytare. Magnetiska ändlägesbrytare och timerkortet som ingår i AGE-versionerna är inte standardutrustning på AGS.
Tillbehör och anslutningsexempel
Följande enheter är konkreta exempel för de angivna anslutningarna. Kontrollera innehållet i drivenhetens förpackning och att de tillbehör som faktiskt levereras stämmer med den specifika produkten; använd den egna manualen för en annan typ.
| Komponent | Exempel/användning |
|---|---|
| Fotoceller | CAME DIR10, 12/24 V AC/DC; räckvidd 10 m, plintar och test. |
| Varningslampa | CAME KLED24, 24 V AC/DC, 2 W; anslutning 10–E. |
| Radio | CAME AF43S och TOP-432EE, exempel på fast kod 433,92 MHz; kontrollera att kodningen stämmer med styrkortets inställning. |
| Kuggstång | Kuggstänger, modul 4 för den här modellen. |
| Manövrering | Brytare, knappar och läsare; potentialfria NO-kommandon och NC STOP enligt styrkortet. |
Montering av BKV15AGS
Kontrollera före monteringen att grinden kan manövreras lätt och jämnt för hand längs hela rörelsebanan. Grinden och styrningen måste vara stabila, vågräta och säkrade så att grinden inte kan hoppa ur. Kontrollera att det finns fasta stopp i både öppet och stängt läge och skydda kläm- och skjuvställen samt kuggstångens ingreppspunkt. Fäst drivenheten på ett stabilt underlag, skyddad från direkt vattenstråle. Om grindbladet har en gånggrind får grinden bara manövreras när gånggrinden är säkert låst.

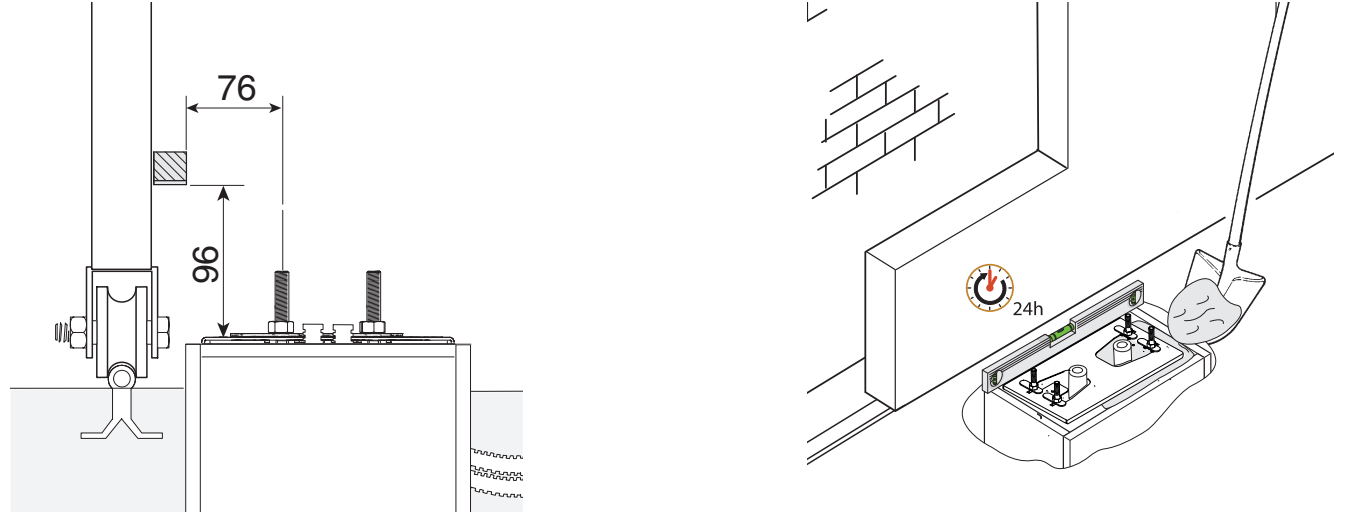

Fundament och förankringsplatta

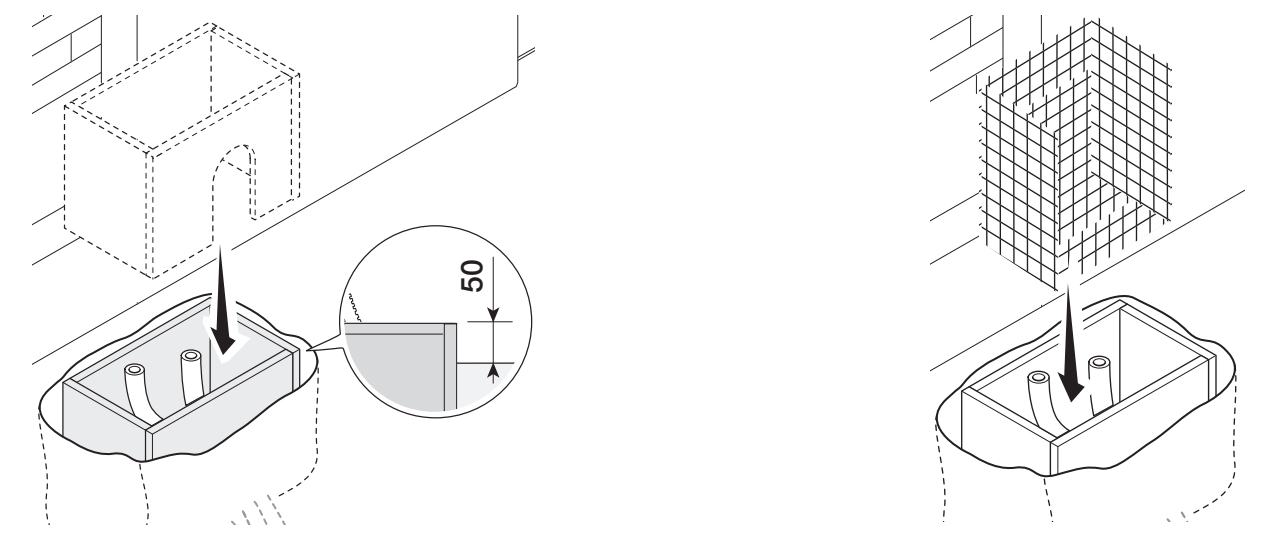

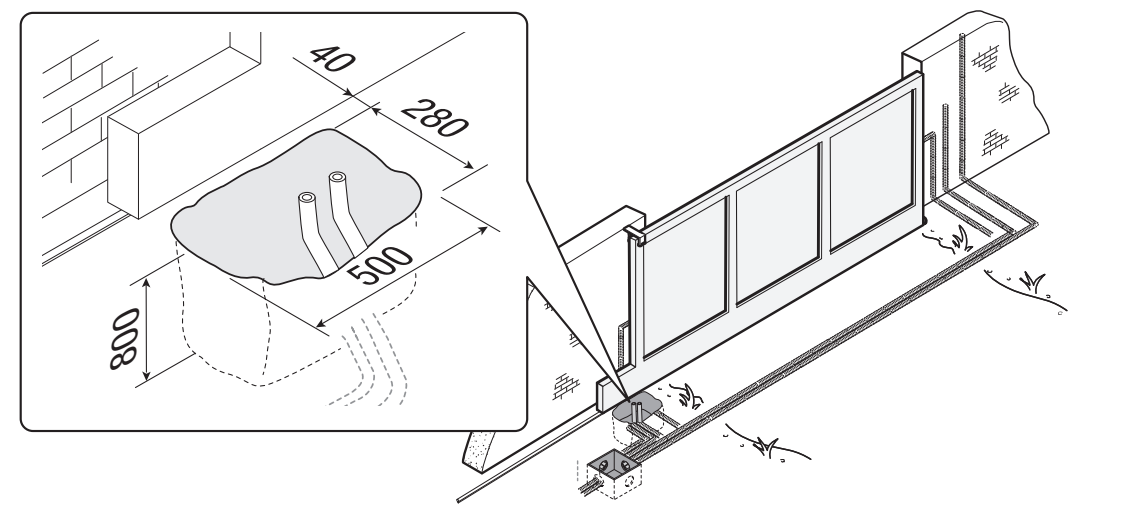

Tillverkarens exempel visar en utgrävning på 500 × 280 mm, 800 mm djup och kabelrör Ø 40 mm. Anpassa fundamentets mått efter markförhållandena och den aktuella grinden; detta är ett exempel på installation, inte en universell fundamentritning. Formen sticker upp 50 mm över marknivån och innehåller stålarmering.

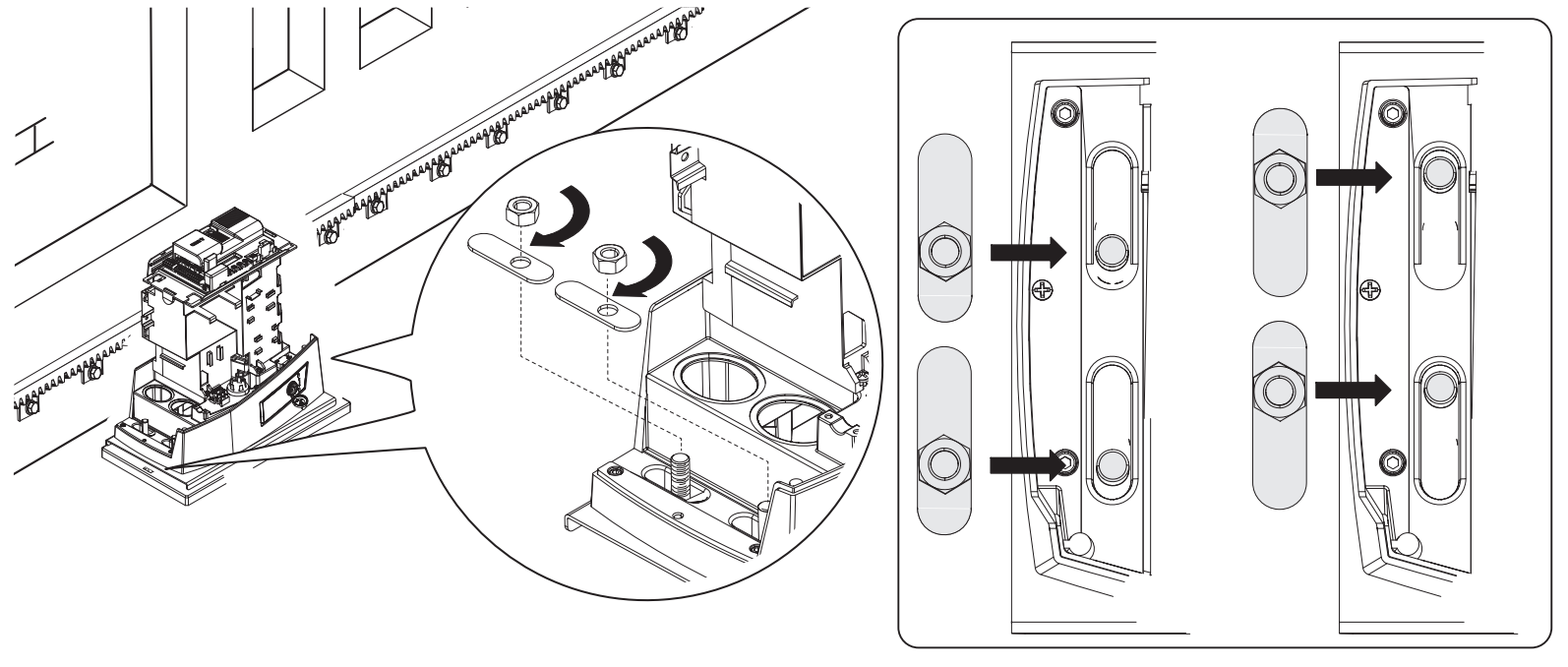

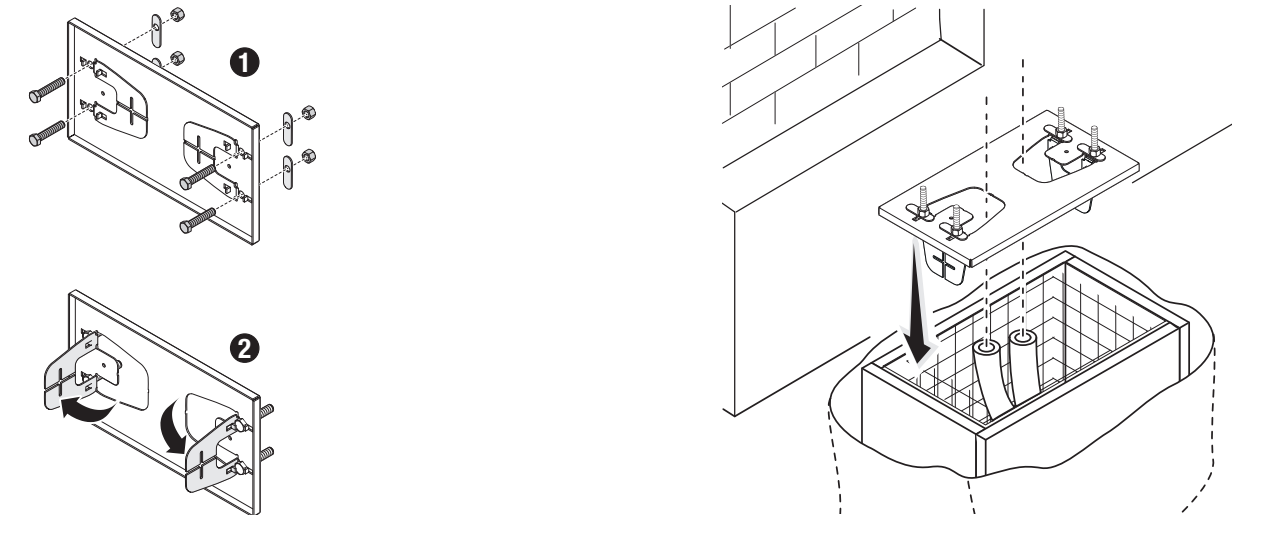

Sätt i de medföljande M12-bultarna i plattan och säkra dem med muttrar. Undvik de förformade förankringsfästena och placera plattan i armeringen. Kabelrören måste gå genom hålen i plattan. Rikta in plattan noggrant; gängorna ska sticka upp ovanför betongen. Placeringen i förhållande till kuggstången utgår från måtten 76 och 96 mm som anges i tvärsnittet. Låt betongen härda i minst 24 timmar.

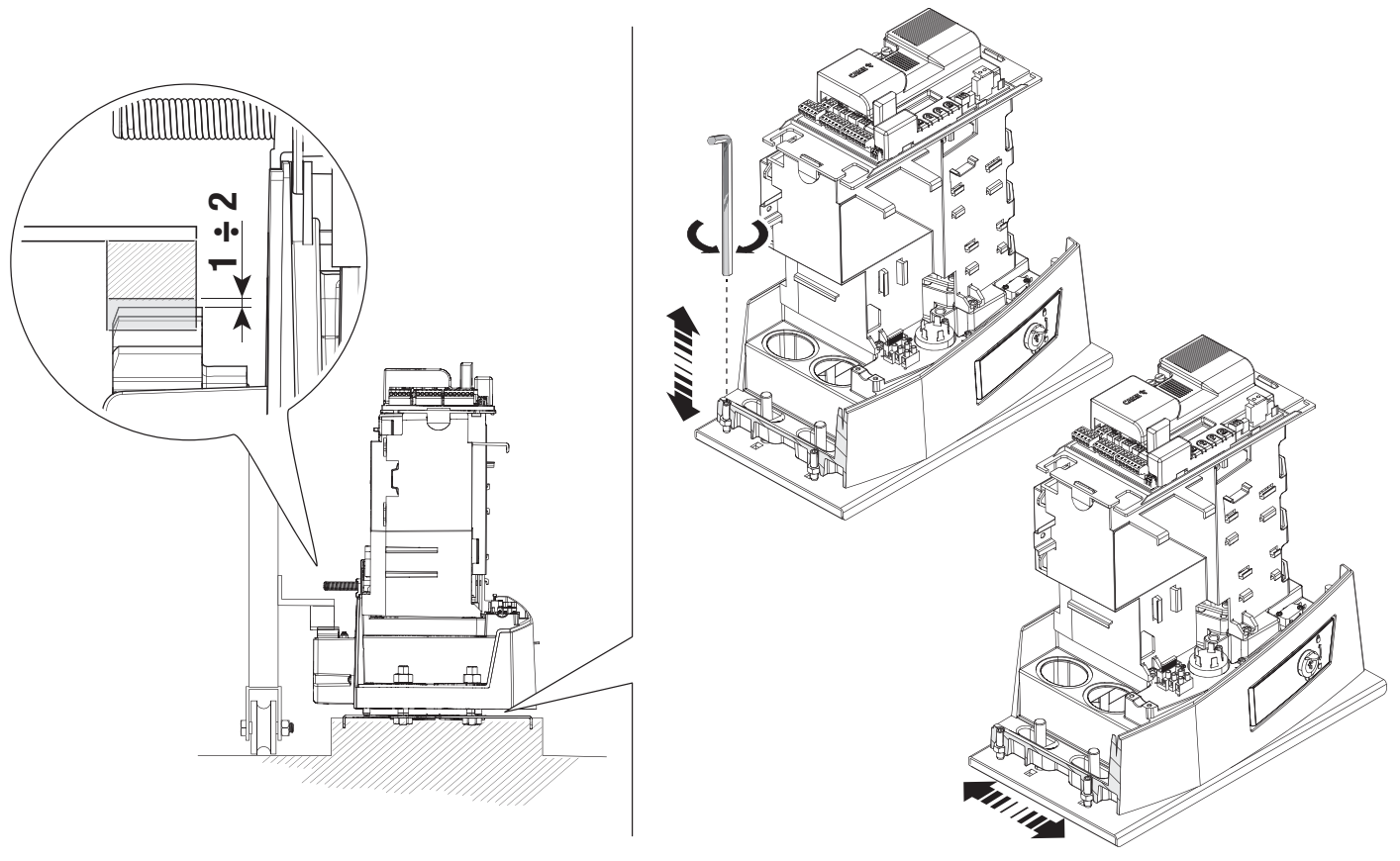

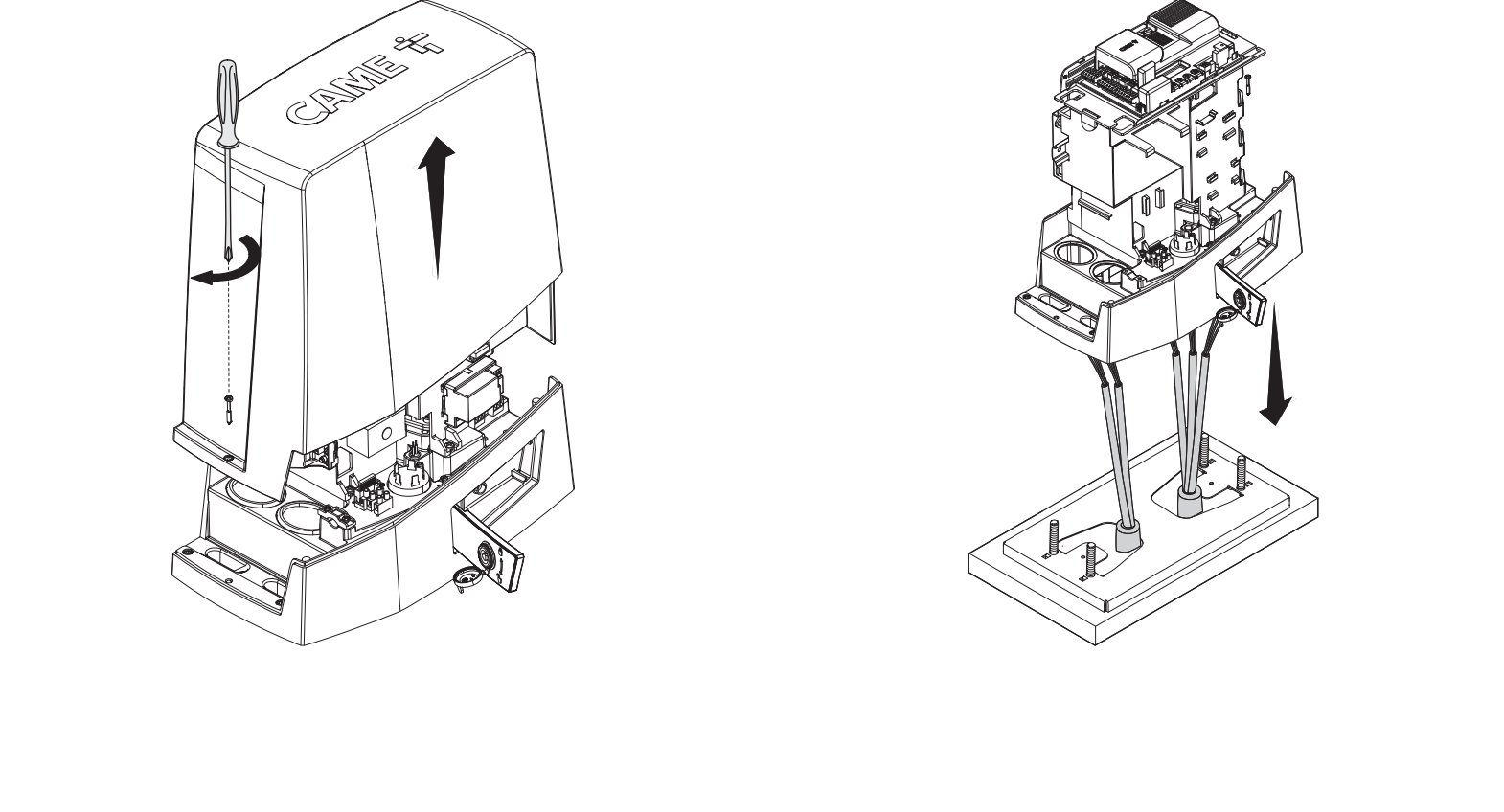

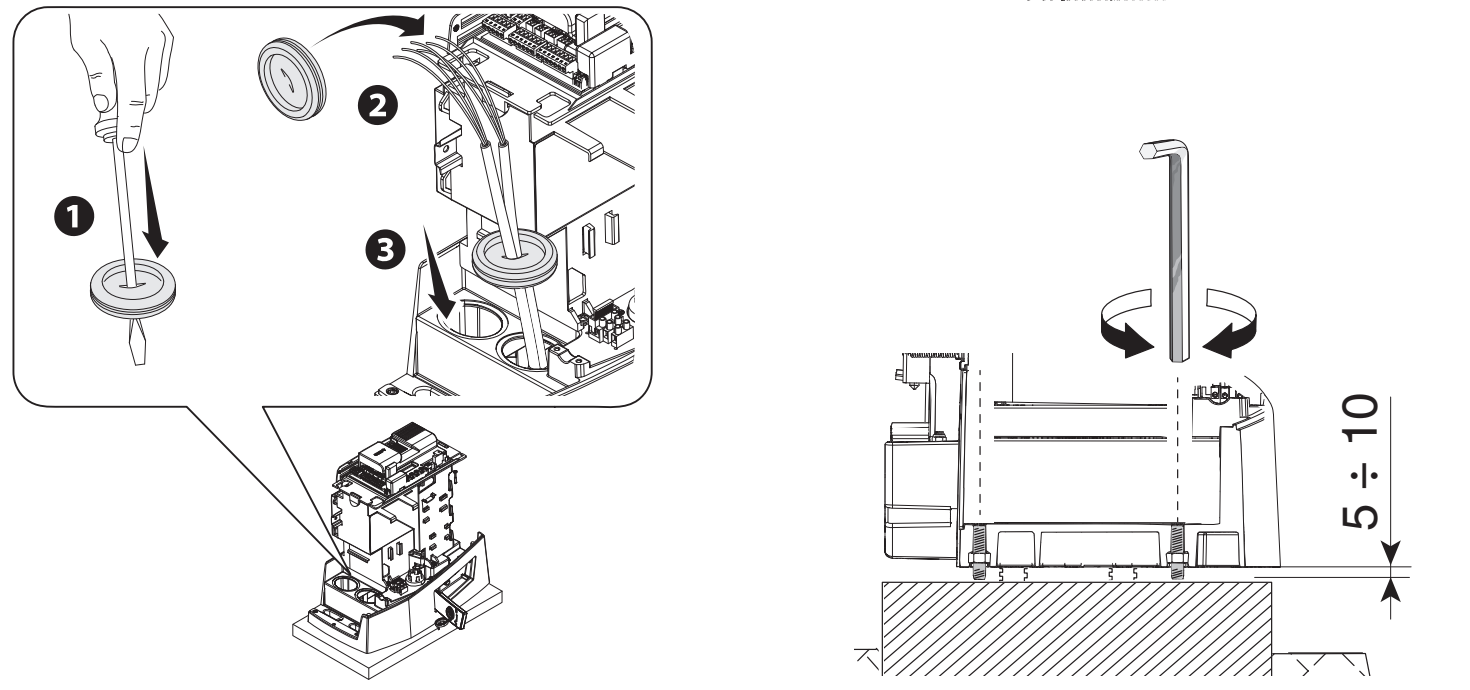

Montering och höjdjustering
Ta bort formen och fyll igen utrymmet runt fundamentet. Ta bort förankringsmuttrarna och dra upp kablarna cirka 600 mm över plattan. Ta av kåpan och montera drivenheten; kablarna dras genom enhetens undersida och tätade kabelgenomföringar. Höj drivenheten med de gängade fötterna 5–10 mm, så att det finns utrymme för att justera ingreppet.

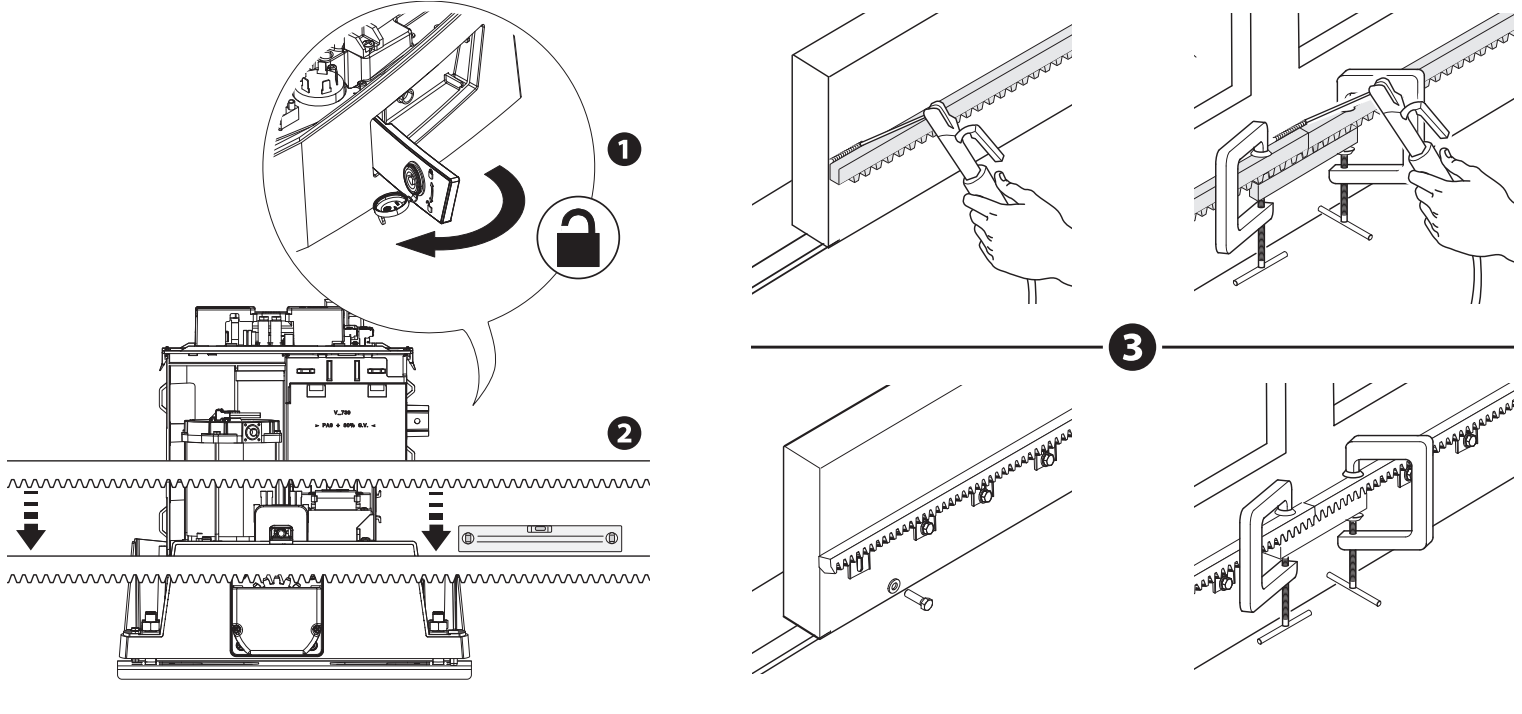

Kuggstång och spel på 1–2 mm
Frikoppla drivenheten och montera kuggstången, modul 4, medan du för grinden för hand. När delarna skarvas ska du använda en extra bit kuggstång under skarven och två klämmor, så att kuggarna ligger jämnt mot varandra. När kuggstången är monterad justerar du höjden med fötterna och det vågräta läget med de ovala hålen.
Lämna ett spel på 1–2 mm mellan drevet och kuggstången. Grindens vikt får inte belasta drivenheten. För grinden för hand längs hela rörelsebanan och dra först därefter åt drivenheten mot plattan med brickor och muttrar.

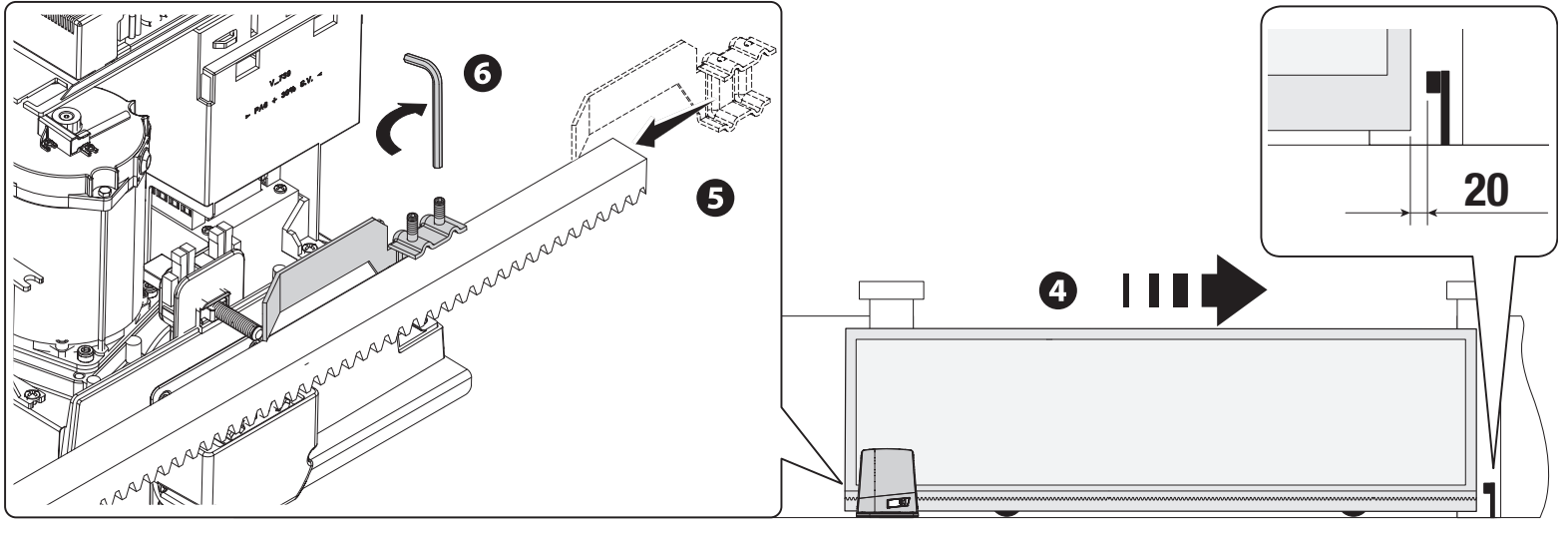

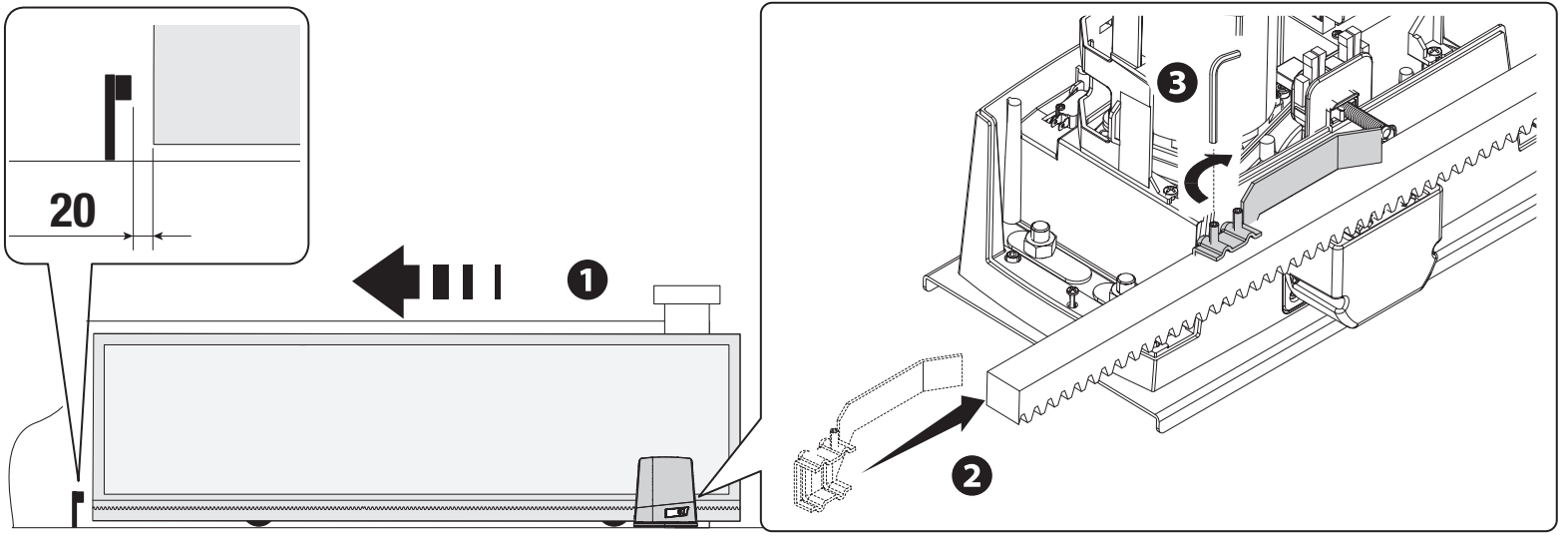

Mekaniska ändlägesbrytare på AGS
Öppna grinden för hand. Placera öppningsanslaget på kuggstången så att dess ramp aktiverar mikrobrytaren med fjäder och säkra det med de medföljande skruvarna. Upprepa samma procedur när grinden är stängd. I den visade monteringen lämnas cirka 20 mm före det fasta anslaget; kontrollera eftergången under verklig belastning. Grindens fasta anslag och drivningens brytanslag har olika funktioner.
Kabeldragning
| Krets | Tvärsnitt / villkor |
|---|---|
| 230 V AC-nät | 3G × 1,5 mm² upp till 20 m; 3G × 2,5 mm² vid 20–30 m. |
| 24 V-varningsljus | 2 × 1 mm² för angivna sträckor upp till 30 m. |
| Fotoceller | TX 2 × 0,5 mm²; RX 4 × 0,5 mm² enligt det fullständiga kopplingsschemat. |
| Manöverdon | Antal ledare enligt enheten, ledararea 0,5 mm² för angivna sträckor. |
| Antenn | RG58, högst 5 m. |
| RSE / CRP | UTP CAT 5, högst 1 000 m enligt villkoren för seriebussystemet. |
Vid längre sträckor eller flera förbrukare ska ledararean beräknas på nytt utifrån ström och spänningsfall. Dra nätkabeln genom en egen kabelgenomföring, separat från lågspänningskretsarna. Kablarna får inte ligga an mot delar som blir varma och får inte utsättas för mekanisk skada.

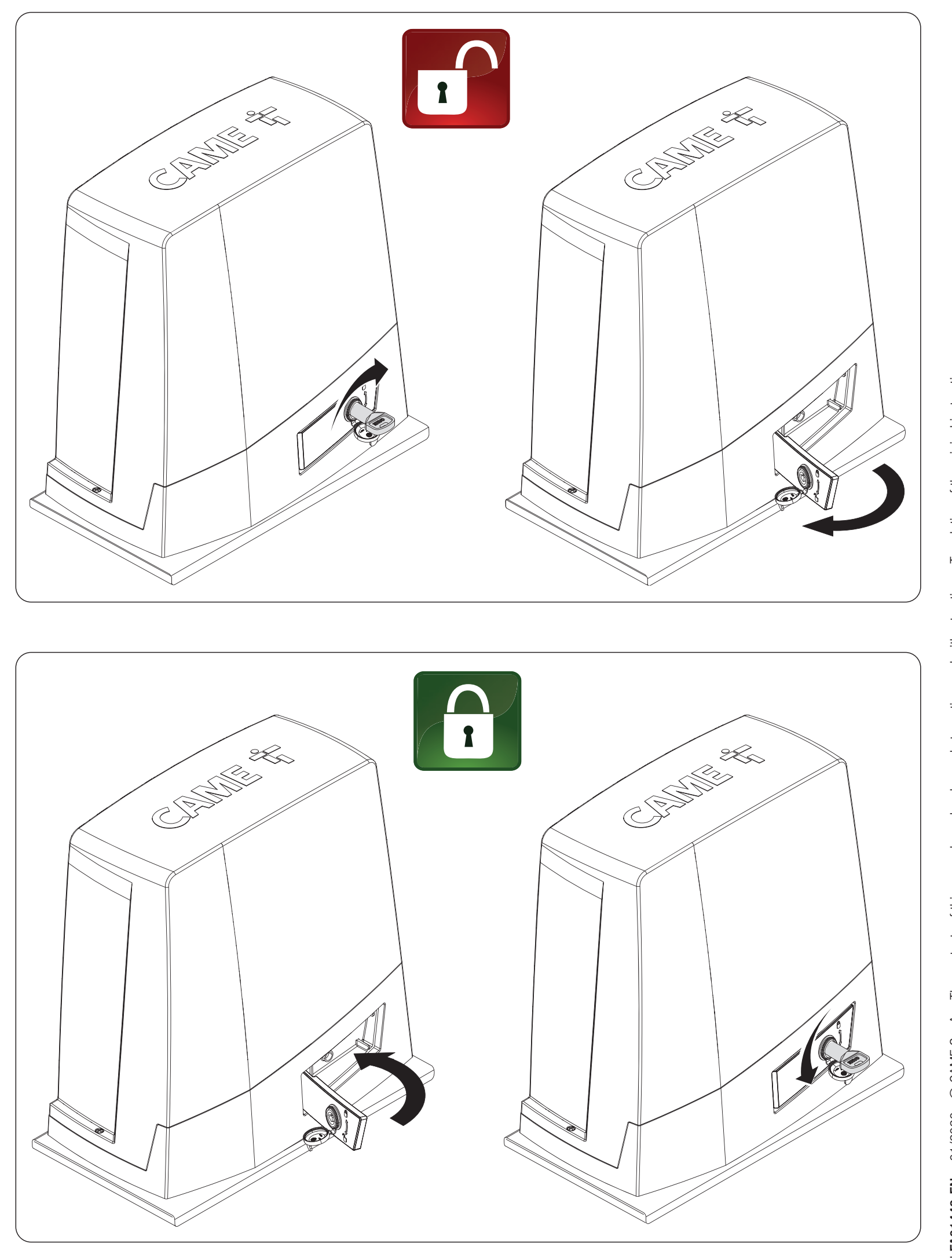

Manuell frikoppling och återinkoppling
Bryt först strömmen och säkra grindbladet så att det inte kan röra sig okontrollerat. Frikoppla inte en skadad eller obalanserad grind utan att först säkra den.
- Sätt nyckeln i låset och vrid den enligt det övre bildparet.
- Öppna frikopplingsspaken utåt från huset enligt pilen.
- Flytta grinden för hand och på ett kontrollerat sätt, utan personer i rörelsebanan.
- För att låsa fast grinden, återför spaken till ursprungsläget och lås mekanismen enligt det nedre bildparet.
- Kontrollera att mekanismen är låst igen innan du ger ett motorstyrt kommando.

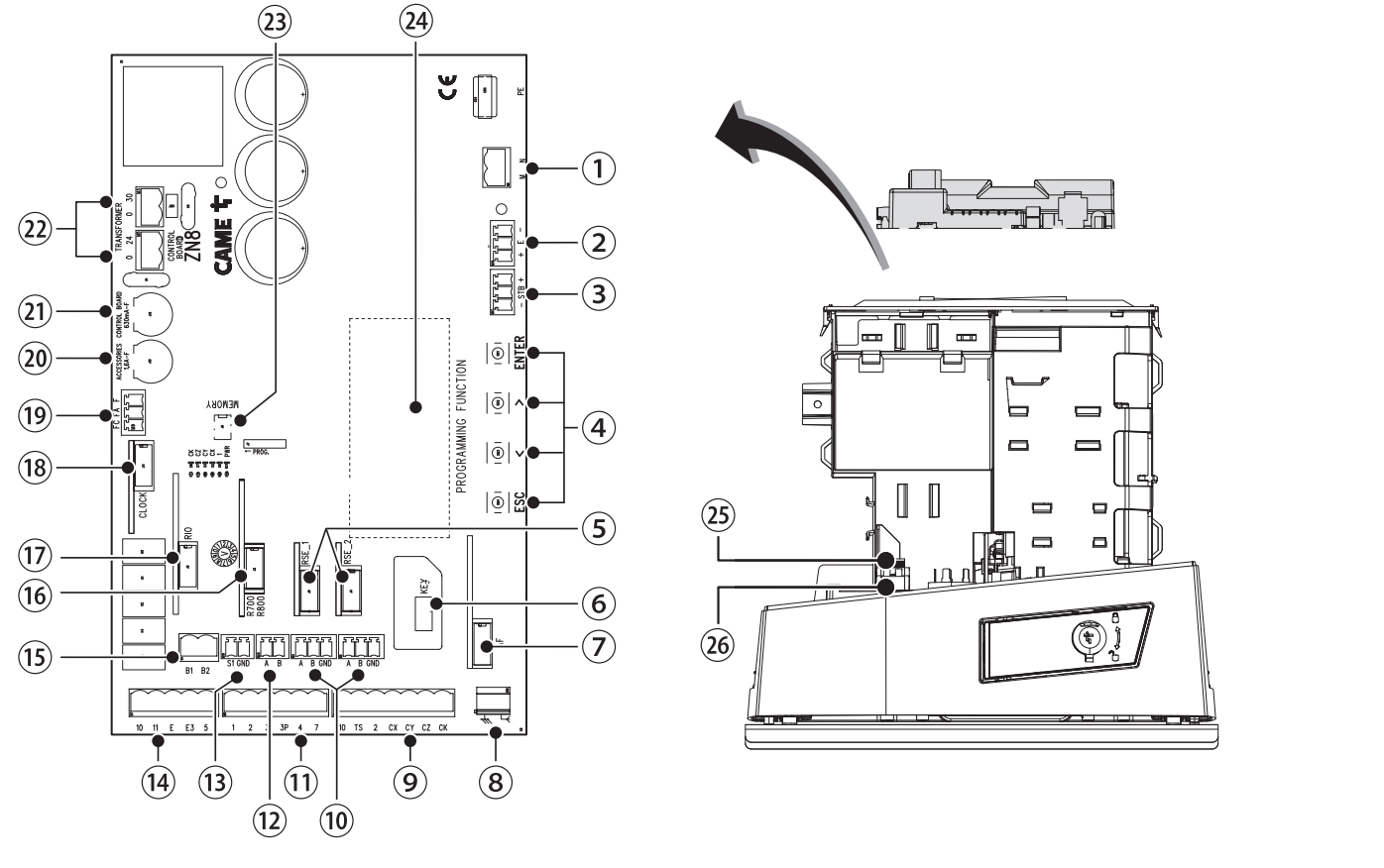

Orientering på ZBKN-kortet
Orienteringen i nästa bild är med de stora kondensatorerna uppåt, de långa kopplingsplintarna nedåt och programmeringsknapparna till höger. Grafisk display och ESC/piltangenter/ENTER används för inställningar, diagnostik och användarhantering. Sätt i och ta ur kort endast när nätspänningen och eventuella batterier är frånkopplade.
| Bildnummer | Komponent |
|---|---|
| 1 / 2 / 3 | Motor / encoder / RGP1 eller LBB. |
| 4 / 5 / 6 / 7 | Programmeringsknappar / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antenn / säkerhet / serieförbindelse / trådbundna kommandon. |
| 12 / 13 / 14 / 15 | Knappsats / transponder / lampor / B1–B2. |
| 16 / 17 / 18 / 19 | R700 eller R800 / RIOCN8WS / tidurkort / gränslägesbrytare. |
| 20 / 21 / 22 / 23 / 24 | Tillbehörssäkring / kortsäkring / transformator / Memory Roll / display. |
| 25 / 26 | Nätssäkring / nätanslutning på drivenheten. |
Strömförsörjning och plintar för BKV15AGS
| Krets / plintar | Spänning, polaritet och gränsvärde |
|---|---|

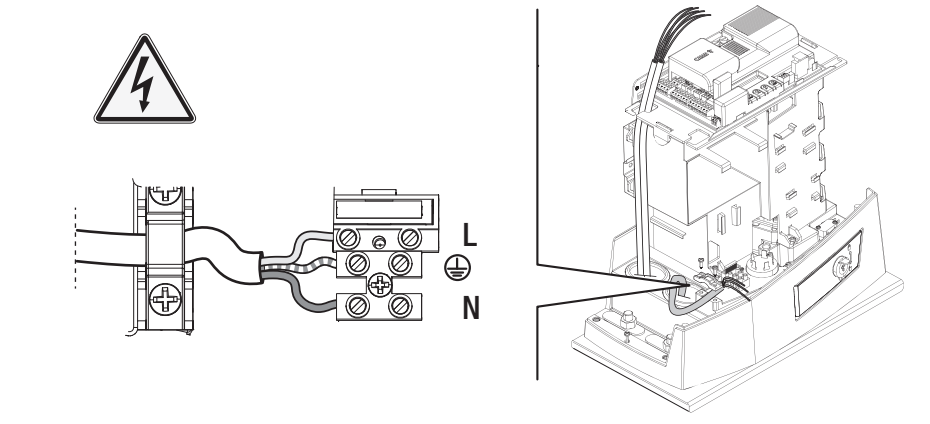

| L / N / PE | Nät 230 V AC, 50/60 Hz. L fas, N neutralledare, PE skyddsledare. AC har ingen plus- eller minuspol. |
| Motor / intern kortmatning | Motor 36 V DC, kort enligt den tekniska tabellen 26 V DC. Detta är interna kretsar i en korrekt monterad enhet, inte en utgång för tillbehör. Behåll föreskriven inkoppling; anslut inte nätspänning eller en extern strömkälla på måfå. |

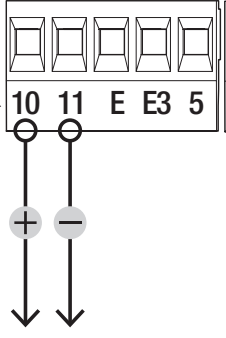

| 10 / 11 | Tillbehör 24 V AC/DC, totalt högst 20 W; normalt 24 V AC. Vid DC 10 = plus (+), 11 = minus (−); vid AC finns ingen likspänningspolaritet. |
| 10 / E | Varningsljus 24 V AC/DC, max. 3 W. Vid DC är 10 den positiva gemensamma polen och E den switchade utgången. |
| 10 / E3 | Extra belysning 24 V AC/DC, max. 12 W; läge i Manage lights → Light E3. Vid DC är 10 den positiva gemensamma polen och E3 den switchade utgången. |
| 10 / 5 | Statusindikering 24 V AC/DC, max. 3 W. Vid DC är 10 den positiva gemensamma polen och 5 den switchade utgången. |
| B1 / B2 | Separat styrd kontakt med monostabilt eller bistabilt läge. Den matar inte tillbehör via 10/11; kontrollera anslutning av belastning och tillåtna värden i dokumentationen för det aktuella kortet. |
| 10 / TS / 2 | Matnings- och testkrets för fotoceller samt gemensam plint enligt det aktuella kopplingsschemat; TS är inte en universell permanent minusutgång. |

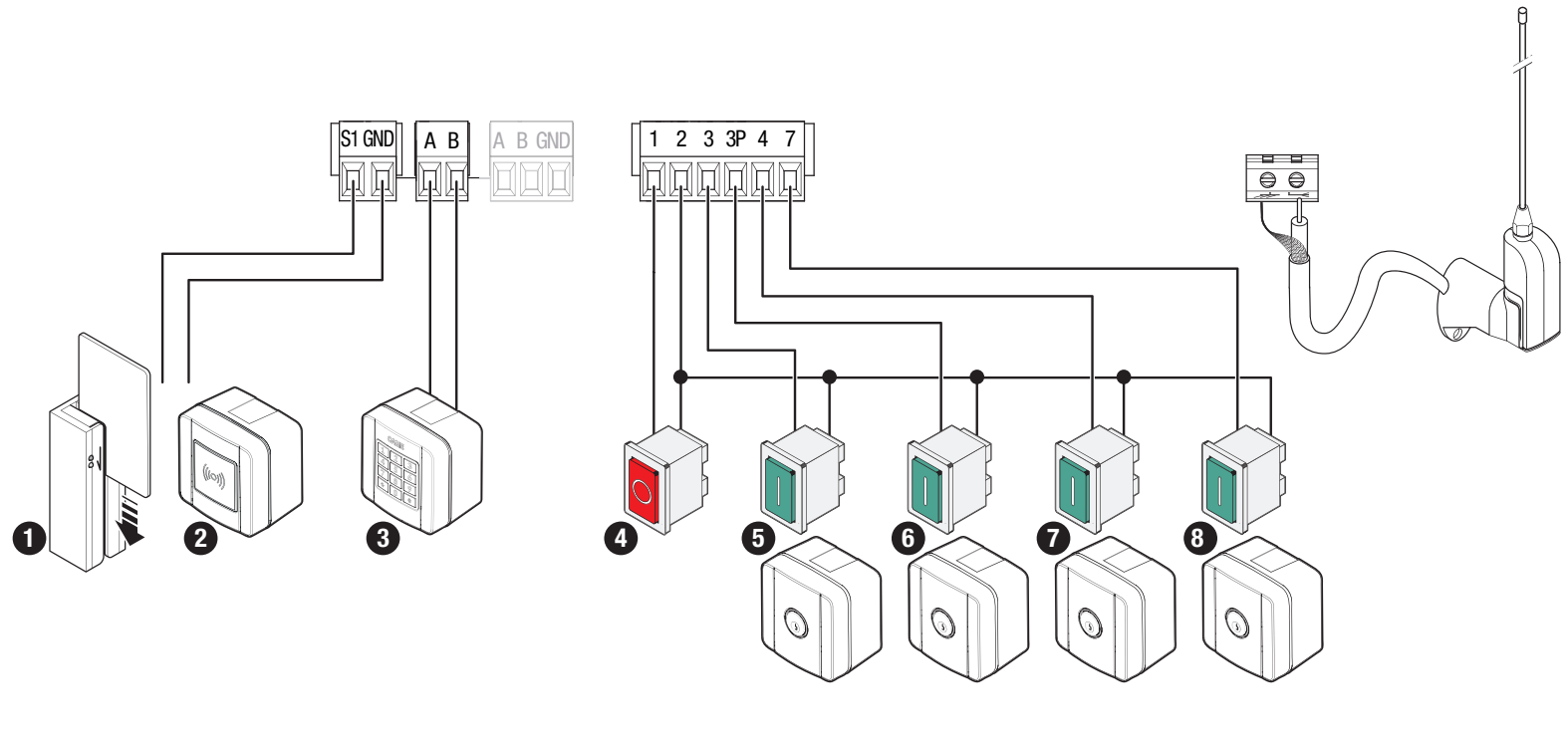

Kommandon, STOPP, säkerhet och antenn
| Plintar | Funktion / kontakt |
|---|---|
| 1–2 | NC STOPP. Stoppar grinden och kopplar ur automatisk stängning; ett nytt kommando krävs för nästa rörelse. Inaktivera Total stop om STOPP inte används. |
| 2–3 | NO-kommando för endast öppning. |
| 2–3P | NO för delöppning. |
| 2–4 | NO-kommando för endast stängning. |
| 2–7 | NO steg-för-steg- eller sekvenskommando enligt Command 2-7. |
| 2–CX / CY / CZ / CK | Fyra separat konfigurerbara säkerhetsingångar. Avaktivera om de inte används; konfigurera enligt skyddsanordningen om de används. |
| S1 / GND | Transponder eller läsare med tillhörande R700-kort. |
| A / B på läsare | Kodknappsats med R800; förväxla inte med samma bokstäver på serieanslutningen. |
| A / B / GND på RSE | Serieanslutning av paret eller CRP enligt aktuell kontakt. |
| Antenn / AF | RG58:s mittledare till antennsignalen, skärmen till den markerade jordningskontakten enligt bilden; instickskortet för radio i AF. |
NO/NC-kommandon och säkerhetskontakter är potentialfria och har ingen polaritet +/−. Tillbehörens strömförsörjning och deras utgångskontakt är separata kretsar. Anslut inte 230 V till kommandoklämmorna.

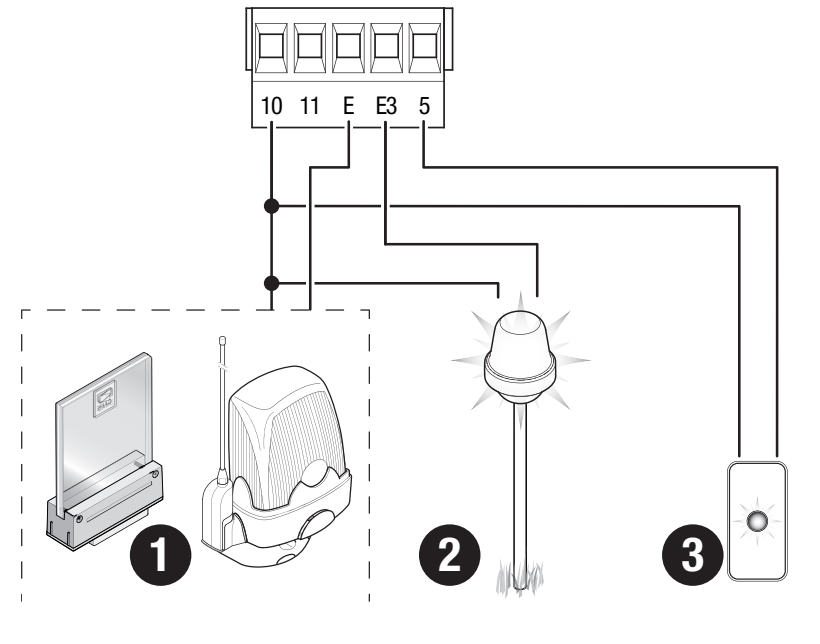

Varningsljus och kompletterande belysning

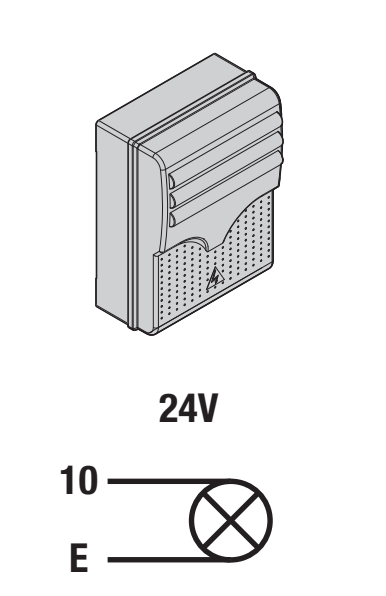

CAME KLED24 har 24 V AC/DC och 2 W och ska därför anslutas till 10–E inom gränsen på 3 W. Dess ingång är inte separat märkt +/−; vid AC spelar polariteten ingen roll, vid DC är 10 kortets positiva gemensamma anslutning. Anslut inte en version av varningsljuset för 230 V här. E3 är en separat ljusutgång med en gräns på 12 W; förväxla inte E och E3.

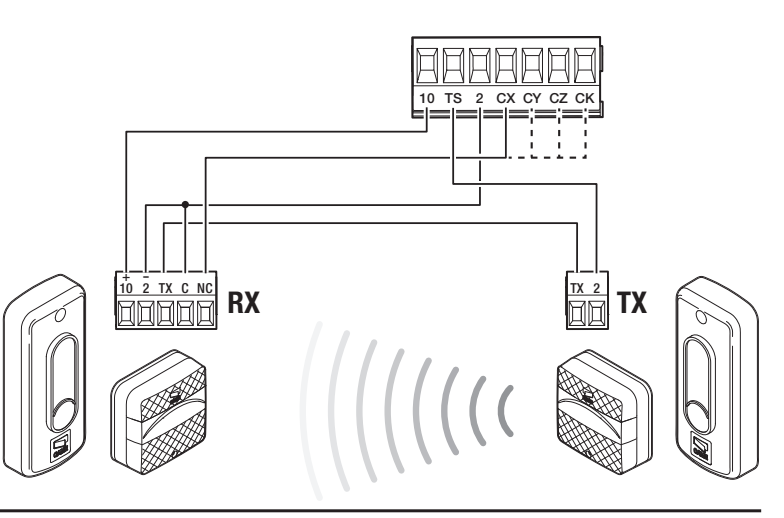

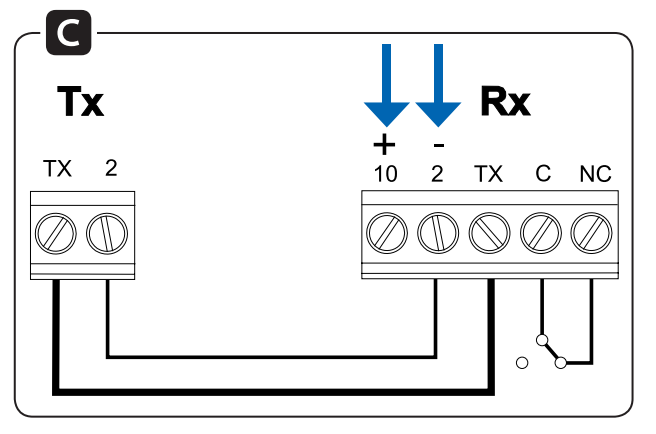

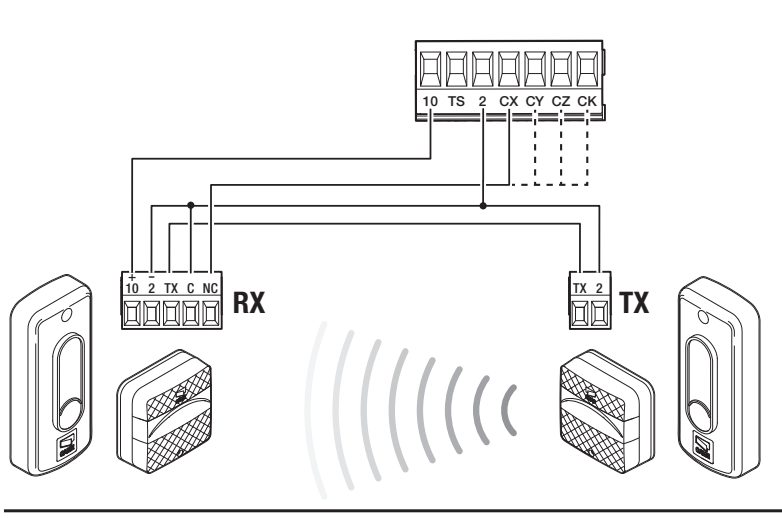

DIR10-fotoceller och test via TS

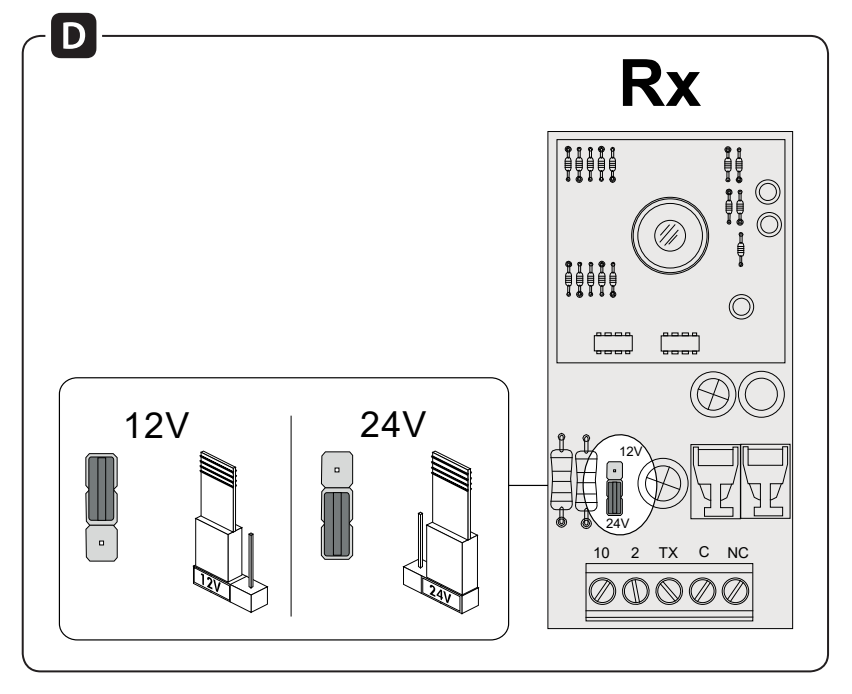

Exemplet gäller CAME DIR10: par TX/RX, räckvidd 10 m, strömförsörjning 12/24 V AC/DC. Ställ RX-bygeln på 24 V. Parets strömförbrukning är 60 mA vid 24 V AC. RX har anslutningarna 10 (+), 2 (−), TX, C och NC. TX har anslutningarna TX och 2, utan separata märkningar +/− i originalritningen. Vid AC gäller inte likspänningspolaritet.
| DIR10-anslutning | Normalt | Med test |
|---|---|---|
| RX10 (+) | Kort10 | Kort10 |
| RX2 (−) och RX C | Kort2 | Kort2 |
| RX TX ↔ TX TX | Koppla ihop RX och TX | Samma anslutning |
| TX2 | Kort2 | KortTS |
| RX NC | KortCX | KortCX |
Kontakten C–NC har ingen polaritet. I det här synkroniserade schemat ansluts RX2 och C till kortets 2, inte till 11. Anslut RX TX till TX TX; ersätt inte den här förbindelsen med direkt matning från kortets anslutning 10. Ställ in C1 på CX för återöppning vid stängning.
Aktivera säkerhetstestet
Flytta TX2-ledaren till TSutan ström; RX2/C förblir på 2 och TX-förbindelsen mellan RX/TX ska vara kvar. Aktivera sedan i Configuration → Wired safety devices → Safety devices test testet och motsvarande säkerhetsingång. Vid testfel åtgärdar du problemet med strömförsörjningen, anslutningen eller konfigurationen; förbikoppla inte skyddet permanent.

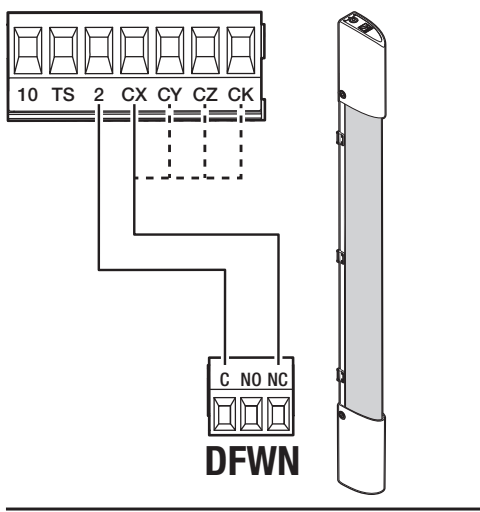

Säkerhetslister och fyra ingångar
Ställ in CX, CY, CZ och CK var för sig. En NC-list använder kontakten C–NC utan polaritet, till exempel enligt schemat DFWN. För en resistiv säkerhetslist väljer du motsvarande läge R7/R8 och det faktiska 8K2-schemat; ett par lister har ett eget val och en egen anslutning. Förväxla inte en resistiv säkerhetslist med en vanlig NC-kontakt.

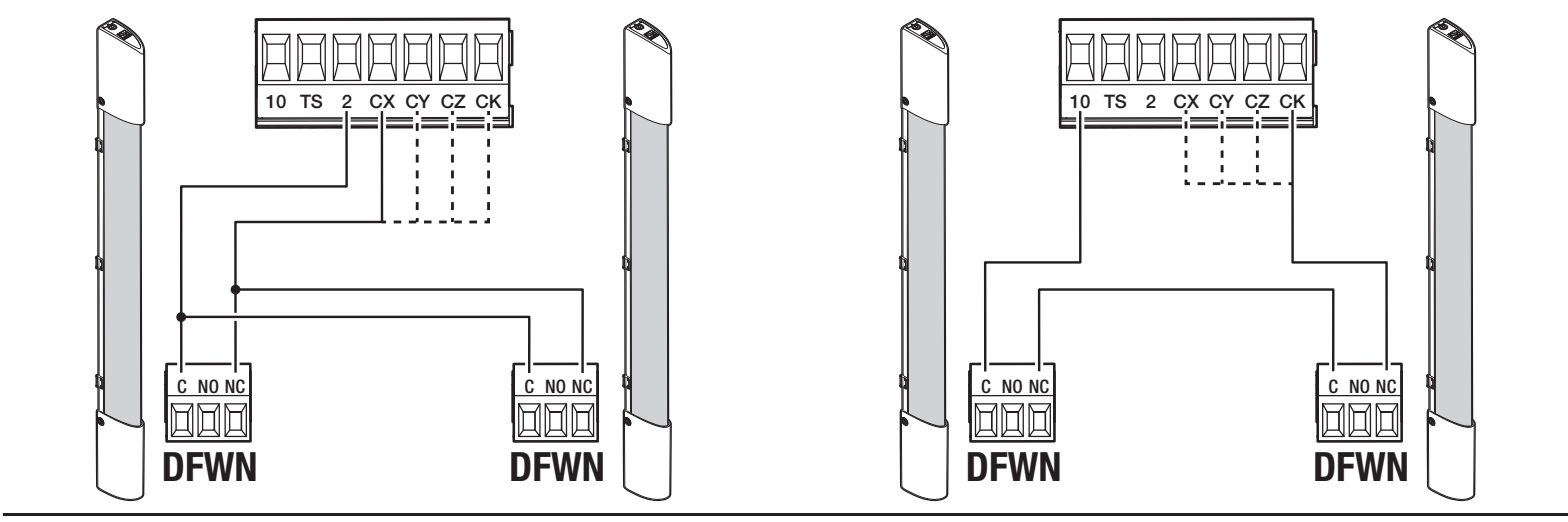

För ett par NC-lister av typen DFWN är båda kontakterna i det vänstra schemat anslutna separat: C på båda listerna till kortets 2, NC på den ena till CX och NC på den andra till CY. Tillverkaren rekommenderar den här anslutningen och betecknar den som parallell; varje ingång måste konfigureras separat. Till höger är NC-kontakterna seriekopplade till en ingång: kortets 2 → den första listens C, den första listens NC → den andra listens C, den andra listens NC → kortets CX. Det här är kontaktscheman för DFWN, inte scheman för resistiva säkerhetslister 8K2.
Första start och kontroll av riktning
- Kontrollera mekaniken, ändlägena, kuggstången, kablarna, att frikopplingen är låst och att utrymmet är fritt.
- Följ den grafiska displayens guide när strömmen har slagits på. Välj Motor type → BKV1500för den här drivenheten; ett ändrat val av typ påverkar inte den fysiska bärförmågan.
- Ställ in riktningen under Configuration → Motor settings → Opening direction. Standardriktningen är åt vänster.
- I funktionen Motor test stänger knappen > och öppnar <. Om riktningen inte stämmer korrigerar du den i menyn; byt inte plats på ledarna på måfå.
- Ställ in STOP, alla anslutna säkerhetsingångar och eventuellt test, och lär sedan in körsträckan.
- Kontrollera hela cykeln, partiell öppning, alla skydd, belysning, radio och beteendet efter ett strömavbrott.
Den första normala rörelsen efter påslagning är öppning; vänta tills den är klar. Vid ovanligt beteende, ljud eller vibrationer ska du stanna omedelbart och åtgärda orsaken.
Automatisk inlärning av BKV:s körsträcka
Innan inlärningen måste de mekaniska ändlägesbrytarna, de fasta stoppen, typen BKV1500 och riktningen vara korrekt inställda. Drivenheten måste vara låst och hela rörelseområdet fritt. Teknikern övervakar hela proceduren; ingen får beträda rörelsebanan.
- Öppna Configuration → Motor settings → Travel calibration.
- När frågan Confirm? visas väljer du YES och bekräftar med ENTER.
- Låt hela inlärningsguiden som visas på det aktuella kortet slutföras; ge inte något nytt kommando i förtid.
- Kontrollera lägena, inbromsningarna och alla säkerhetsfunktioner när proceduren är klar. Om Calibration error visas ska du först ta bort hindret eller åtgärda mekanikfelet och sedan upprepa inlärningen.
Programmeringen av det här grafiska kortet görs via menynamnen. Överför inte de numeriska inställningarna A1/A3 eller inställningarna för ZN7 från en annan produktserie hit.
Programmering med grafisk display

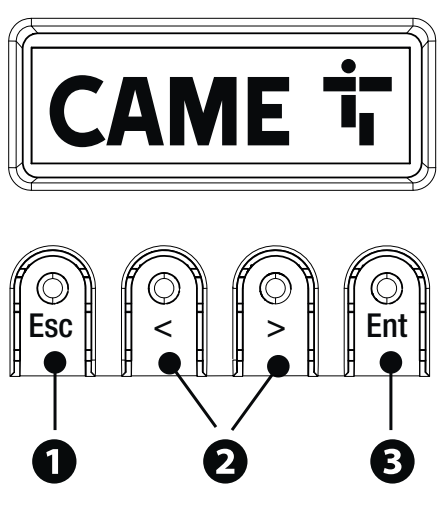

ENTER öppnar menyn och bekräftar valet. < och > bläddrar bland alternativen och ändrar värdet. ESC avbryter en obekräftad ändring, går tillbaka, lämnar menyn eller stoppar rörelsen. Programmera när drivenheten står stilla och spara de aktuella inställningarna innan du ändrar något.
Nedan finns en slovakisk förklaring med de engelska menynamnen, så att du enkelt kan hitta rätt alternativ. I fetstil visas endast uttryckligen angivna fabriksinställningar. Funktionernas tillgänglighet beror på vilka kort som är anslutna och på styrkortets utförande.
Configuration → Motor settings
| Alternativ / betydelse | Val och villkor |
|---|---|
| Opening direction Öppningsriktning. | To the left – åt vänster; To the right – åt höger. |
| Motor test Riktningsprov. | > stänger, < öppnar; korrigera eventuell avvikelse genom att välja rätt riktning. |
| Travel calibration Inlärning av körsträckan. | Confirm? NO/YES; inlärningsförfarande. |
| Motor type Typ av drivenhet. | För BKV15AGS väljer du BKV1500; de övriga alternativen BKV2000/BKV2500 innebär inte ökad bärförmåga för den här modellen. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Alternativ / betydelse | Val och villkor |
|---|---|
| Total stop STOP1–2: stoppar och inaktiverar automatisk stängning. | Deactivated / On. Aktivera endast med korrekt NC-kontakt. |
| CX input / CY input / CZ input / CK input Fyra separat konfigurerbara ingångar. | Varje Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 och R7/R8 för två säkerhetskanter. Betydelserna anges under tabellen. |
| Safety devices test Test av fotoceller vid öppnings- och stängningskommandon. | Deactivated / On; kräver anslutning via TS. |
| Obst. with motor stopped Vid ett registrerat hinder förhindras start även från stillastående läge. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Konfiguration → Tider / Hantera belysning
Konfiguration → RSE-kommunikation / Externt minne
| Post / betydelse | Alternativ och villkor |
|---|---|
| RSE1 Kortets funktion i RSE_1. | CRP, parkopplad eller av. |
| CRP-adress Kortets unika adress i systemet. | 1–254; gissa inte standardvärdet. |
| RSE1-hastighet / RSE2-hastighet Överföringshastighet för varje port. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. |
| Spara data Spara användare, tider och konfiguration. | Visas när minnet är isatt; Memory Roll. |
| Läs data Läsa in sparade data på kortet. | Ersätter kortets data med den sparade konfigurationen; kontrollera hela anläggningen efter inläsningen. |
Hantera användare – användare
Information – information och service
| Post / betydelse | Alternativ och villkor |
|---|---|
| FW-version Visa FW och GUI. | Anteckna båda versionerna innan inställningarna ändras. |
| Manöverräknare Räknare för rörelser. | Totalt antal manövrer / Delmanövrer. |
| Ställ in underhåll Servicepåminnelse. | Avaktiverad eller 1×100 till 250×100 manövrer; påminnelsen blinkar 3+3 gånger. |
| Återställ underhållsräknaren Nollställ den partiella service-räknaren. | Bekräfta? NEJ/JA; utför efter faktiskt underhåll. |
| Återställ parametrar Återställ parametrarna. | Behåller Radiokodning, Motortyp och kalibreringsdata; skilj detta från en fullständig återställning. |
| Fellista De 8 senaste felen. | Pilarna bläddrar i historiken; Ta bort fel raderar den efter bekräftelse. |
Timerhantering / Kommandon
Språk / Lösenord / F-meny
Reaktioner för kabelanslutna ingångar och RIO-ingångar
| Reaktion | Betydelse |
|---|---|
| C1 / P1 | Återöppning vid stängning – fotoceller. |
| C2 / P2 | Återstängning vid öppning – fotoceller. |
| C3 / P3 | Delvis stopp; kontrollera tillsammans med styrautomatiken. |
| C4 / P4 | Stopp och väntan på att hindret avlägsnas. |
| C7 / P7 | Återöppning vid stängning – säkerhetslister. |
| C8 / P8 | Återstängning vid öppning – säkerhetslister. |
| C13 / P13 | Öppna igen vid stängning och stoppa omedelbart när hindret har avlägsnats; reaktionen gäller även när grinden står stilla. |
| R7 / R8 | Motsvarande reaktion för lister med 8K2-motstånd; separat alternativ för en eller två lister. |
| P0 | Stoppa och koppla ur automatiken; fortsatt drift kräver ett nytt kommando. |
Lagra och hantera fjärrkontroller
För den grafiska menyn som beskrivs ovan är kapaciteten 250 användare. AF kräver en mottagare med rätt frekvens och kodning; ett exempel är AF43S med TOP-432EE. Att frekvensen stämmer bekräftar inte i sig att enheterna är kompatibla.
- Öppna Manage users → New user.
- Välj önskad funktion och bekräfta med ENTER.
- Skicka koden med den valda knappen på fjärrkontrollen.
- Upprepa proceduren för nästa knapp eller användare, anteckna numret och kommandot och testa den faktiska funktionen.
Ta bort en enskild användare med Remove user; ta bort alla med Remove all. Radio decoding → Rolling code eller TW Key block raderar tidigare lagrade sändare med en annan kodning. Använd inte det här alternativet utan att först dokumentera befintliga fjärrkontroller.
Återställa parametrar och fullständig återställning
Information → Parameter reset återställer fabriksinställningarna, men behåller Radio decoding, Motor type och inställningarna för banans kalibrering. Spara konfigurationen innan du bekräftar och kontrollera riktning, skydd, tider och drift efter återställningen. Ta bort alla användare med det separata alternativet Manage users → Remove all. Kontrollera även de lagrade fjärrkontrollerna efter varje återställning.
Återställning efter glömt lösenord är en separat fullständig återställning. Den raderar lagrade användare, tider och kalibrering. Detta ska utföras av en tekniker som kan ta hela anläggningen i säker drift igen.
- Koppla bort strömmen till styrkortet, inklusive eventuella batterier.
- Håll < och > intryckta samtidigt och återanslut strömmen enligt serviceanvisningarna.
- Håll knapparna intryckta tills Factory reset visas, välj Confirm YES och tryck på ENTER.
- Ställ in rätt modell och riktning igen, konfigurera alla skydd, utför inlärning och lägg till användare; gör fullständiga tester före drift.
Säkerhetskopiera och läsa in Memory Roll
- Koppla bort nätströmmen och batterierna och sätt in Memory Roll i den markerade kontakten.
- När strömmen har slagits på väljer du Configuration → External memory → Save data eller Read data.
- Sparandet/inläsningen omfattar användare, tider och konfiguration. Inläsningen kan skriva över befintliga data på styrkortet.
- Koppla bort strömmen när processen är klar och ta ut Memory Roll. Kontrollera att modellen stämmer, samt riktning, alla skydd och kommandon efter återställningen.
Dessa alternativ visas när minnet är anslutet. Använd den angivna Memory Roll-kontakten; anslut inte en USB-enhet till en annan kontakt enbart för att funktionsnamnet liknar det rätta.
Memory Roll är på bilden av det verkliga ZBKN-styrkortet märkt med nummer 23.

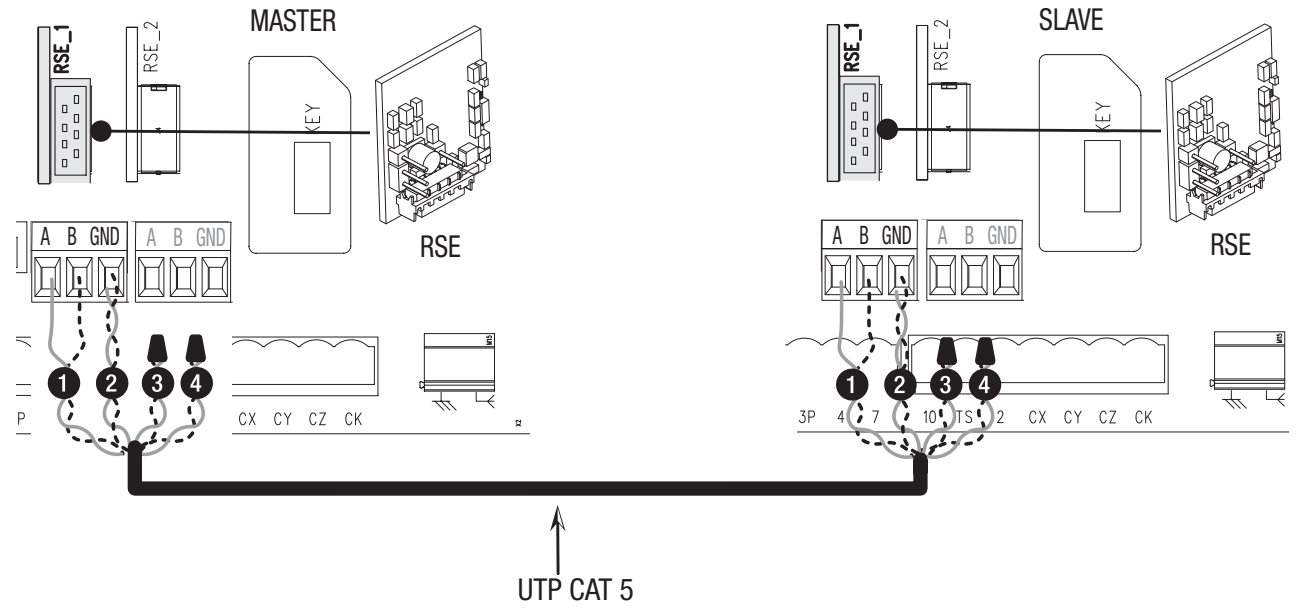

Två drivningar i MASTER–SLAVE-läge
Sätt in RSE-kort i RSE_1 på båda styrkorten och anslut A–A, B–B och GND–GND med UTP CAT5 enligt schemat. Tillbehör och manöverdon ansluts till MASTER; även användare lagras där. Välj Paired på MASTER i guiden eller i inställningen för RSE1; den andra drivningen blir SLAVE. MASTER styr delkommandot enligt den ursprungliga kopplingsplanen; gemensam öppning öppnar båda grindbladen.
Om RSE_1 används för paret används RSE_2 för CRP. CAME KEY kan inte anslutas i den här konfigurationen. Blanda inte ihop samma bokstäver A/B på olika gränssnitt.
Felsökning av textmeddelanden på displayen
| Meddelande | Kontroll / åtgärd |
|---|---|
| Calibration error | Inlärningen avbröts av ett hinder; avlägsna orsaken och kontrollera mekaniken. |
| The Encoder does not work | Kodaren är frånkopplad eller skadad; kontrollera dess specifika kontakt och kablage när strömmen är frånkopplad. |
| Service test failure error | Hinder vid fotocellerna, felaktig anslutning/konfiguration eller defekt fotocell; kontrollera TS-testet. |
| Door lock open | Drivningen är frikopplad; kontrollera att spaken är låst. |
| Maximum number of closing / opening obstacles / obstacles | Maximalt antal hinder i följd har överskridits; avlägsna motståndet eller orsaken till att skyddet aktiveras. |
| Communication error | RSE-porten är felinställd; kontrollera anslutningen och läget. |
| Incompatible remote control | Sändaren, kodningen eller TWIN KEY BLOCK är inte kompatibel. |
| Slave door open | SLAVE-drivningen är frikopplad. |
| No communication from the RIO system | RIO-modulen saknas i kontakten eller är defekt. |
| RIO system not configured | Det trådlösa systemet eller dess enheter är inte konfigurerade. |
Information → Errors list sparar de senaste 8 felen. Anteckna status och FW/GUI innan du raderar dem. Om grinden inte rör sig kontrollerar du nätström, säkringar, frikoppling, STOPP, säkerhetsfunktioner och om en manöver är konstant aktiverad. Om grinden öppnas men inte stängs kontrollerar du fotocellerna och inställningen för motsvarande ingång. Kringgå inte skyddet genom att låta en bygel sitta kvar permanent.
Säkringar för 230 V BKV15AGS
| Krets | Snabb säkring |
|---|---|
| Nätström | 2 A F |
| Styrenhet | 630 mA F |
| Tillbehör | 1,6 A F |
Kontrollera säkringarna utan nätström och batterier. Ersätt dem endast med samma typ och värde, och åtgärda först orsaken till kortslutningen eller överbelastningen.
Underhåll och service
Var 10 000:e cykel och minst var 6:e månad kontrollera att skruvar och muttrar är åtdragna, att rörliga delar inte är slitna och fungerar som de ska, att relevanta mekaniska punkter är smorda, samt kontrollera varnings- och säkerhetsanordningar, manuell frikoppling, kablar, styrskena och kuggstång. Koppla bort strömförsörjningen och batterierna före ingrepp. Efter ett längre driftstopp ska hela funktionen kontrolleras när nätströmmen återställts.
Tillverkaren anger en MCBF på 250 000 cykler för BKV15 vid 20 m/1 500 kg; i vindutsatta områden minskar det angivna antalet med 15 %. Detta är ett referensvärde mellan fel, inte ett underhållsfritt intervall eller en garanti för varje grind. Ställ in servicepåminnelsen under Information → Set up maintenance och återställ den först efter utförd service.
Stäng kretskortets skydd, kåpan och alla fästen efter inställningen. Kontrollera krafterna och säkerhetsfunktionerna för hela grinden, visa användaren den manuella frikopplingen och överlämna manualerna för hela anläggningen. Lämna elektronik och batterier till avsedd insamling när de tas ur bruk.
Tekniska egenskaper för CAME BKV15AGS
| Parameter | Värde för det beskrivna utförandet |
|---|---|
| Modell / kod | BKV15AGS / 801MS-0300 |
| Maximal vikt / längd på grindblad | 1 500 kg / 20 m |
| Nätspänning | 230 V AC, 50/60 Hz |
| Motor / intern matningsspänning till styrkortet | 36 V DC / 26 V DC |
| Effekt | 200 W |
| Kraft / maximal kraft | 800 N / 1 200 N |
| Maximal hastighet | 12 m/min |
| Kapslingsklass | IP54 |
| Drifttemperatur | −20 till +55 °C |
| Drift | Kontinuerlig drift; inget fastställt antal cykler per timme. |
| Arbetstid | 180 s |
| Effektförbrukning i standbyläge | 14 W; med RGP1-modul 0,8 W |
| Transformatorns termiska skydd | 120 °C |
| Isolationsklass / utväxling | I / 40 |
| Drivningens vikt | 20 kg |
| Färg | Grå RAL 7024 |
| Kuggdrev / ändlägesbrytare | Modul 4 / mekaniska |

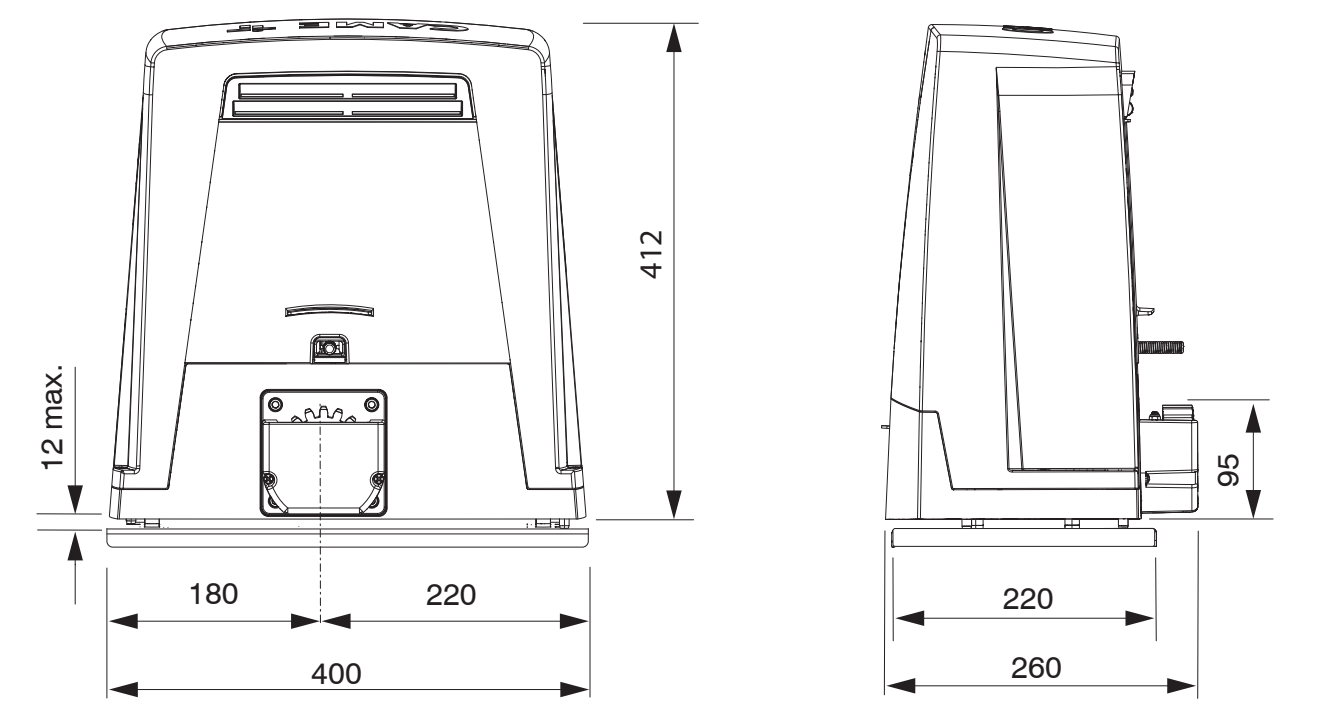

| Mått: bredd × djup × höjd | 400 × 260 × 412 mm |
| Modellinställning | Motor type → BKV1500 |
| Användarkapacitet för den här menyn | 250 |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
