CAIS Självbärande set 95x86x5 för skjutgrind med en passagebredd på 4,5 m, perforerad Fe-profil KIT DEMO MBE 03
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
8 463,54 kr inkl. moms
| Vikt |
|---|
| 89 kg |
Produktbeskrivning CAIS Självbärande set 95x86x5 för skjutgrind med en passagebredd på 4,5 m, perforerad Fe-profil KIT DEMO MBE 03
Komponentsats KIT DEMO MBE 03 för tillverkning av en självbärande skjutgrind med en fri passagebredd på upp till 4,5m/525kg. Alla komponenter utom C-profilen är galvaniserade.
| Satsen CAIS-DEMO-MBE-03 innehåller: | ||||
|---|---|---|---|---|
|
1 × | C-profil 95x86x5mm med hål för fastskruvning, Fe, 6m | CAIS-STAGE-MB-6 | |
|
C-styrskena som skruvas fast på grindens undersida och gör att grinden löper på vagnarna som är förankrade i betongfundamentet. Utan ytbehandling, obehandlat järn.
|
Detaljer
|
|||
|
2 × | Vagn med 8 lagerrullar | CAIS-SPEED-ME | |
|
Vagn av förzinkat stål med 8 metallhjul. |
Detaljer
|
|||
|
1 × | Nedre instyrningsramp – för C-profil 95x86x5 | CAIS-RUN-M | |
|
Den nedre anslagsplattan för skjutgrinden skjuts in i C-profilen och fästs där med en tryckplatta. Anslagsplattan går in i det nedre stoppet för att avlasta grinden när den stängs. |
Detaljer
|
|||
|
1 × | Nedre anslag för C-profil 95x86x5 | CAIS-LAST-M | |
|
En infångningsficka placerad längst ner på stoppstolpen. Avlastar tryck- och dragkrafter som påverkar löpvagnarna när grinden stängs. |
Detaljer
|
|||
|
1 × | Ändskydd för C-profil 95x86x5 | CAIS-PILOT-MN | |
|
Ändstycket för C-profilen till skjutgrinden monteras i början och eventuellt även i slutet av styrskenans C-profil. Det förs in i C-profilen och fästs med en tryckplatta. |
Detaljer
|
|||
|
1 × | Skydd för C-profil 95x86x5 med fäste mot ändstoppet | CAIS-PILOT-MR | |
|
Ändskyddet CAIS PILOT MR för skjutgrindens C-profil monteras i början av C-profilen. Ändskyddet fästs på grindens anslag CAIS RUN M. |
Detaljer
|
|||
|
1 × | Övre styrning med två rullar för skjutgrindar | CAIS-FRM2 | |
|
Grindstyrning för vertikal stabilisering av grinden i tvärriktningen. |
Detaljer
|
|||
|
1 × | Monteringsanvisning för självbärande sats |
Ladda ner
|
|
|
Monteringsanvisning med illustrerade kopplingsscheman och instruktioner för programmering och parkoppling av fjärrkontroller. |
||||
Sats med skruvar och nitmuttrar för montering
Fördelar och egenskaper hos satsen CAIS-DEMO-MBE-03
- Enkel montering tack vare genomtänkta detaljer och snabb installation genom att C-profilen skruvas fast i konstruktionen, eftersom C-profilen inte behöver svetsas fast.
- Fästskruvar och nitmuttrar ingår för att fästa C-profilen i konstruktionen genom hålen i C-profilen, som sitter med minst 400 mm mellanrum.
- C-profil i obehandlat stål, utan ytbehandling, med serienummer och 100 % testad tillsammans med löpvagnarna – precisionen är klockren.
- Lager av hög kvalitet i löpvagnarna. Hjulens centrum i löpvagnarna är borrade, inte laserskurna.
- Testad från -37°C till +50°C
- Tyskt stål. Japanska robotar. Tillverkad i Tjeckien.
Exempel på lämplig användning av satsen för tillverkning av en självbärande skjutgrind CAIS-DEMO-MBE-03

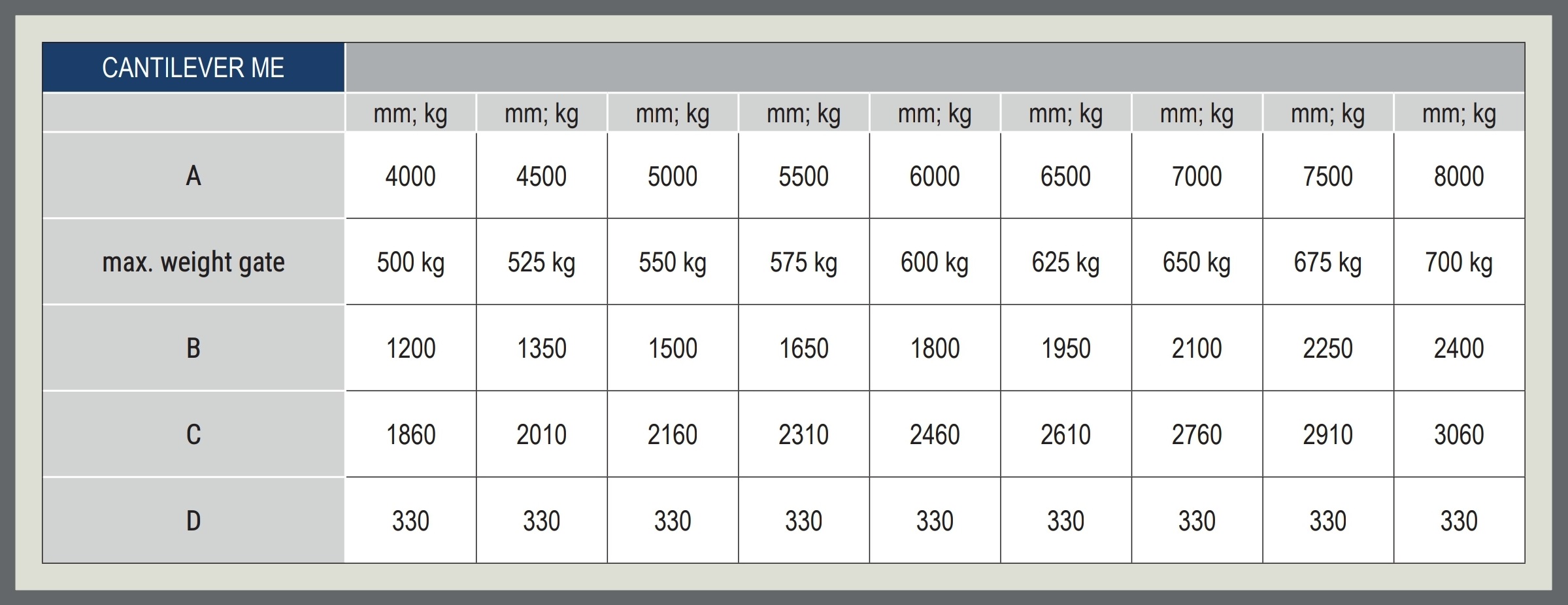

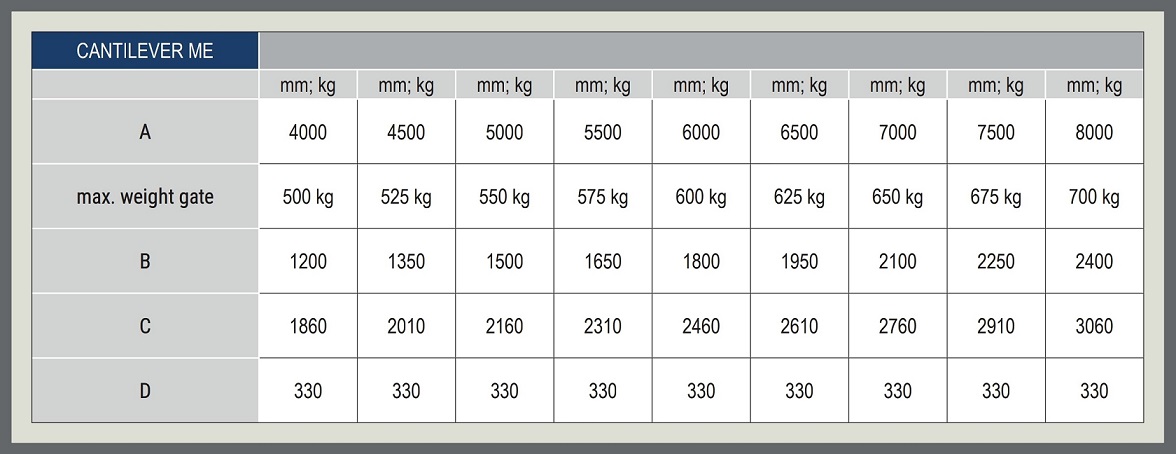

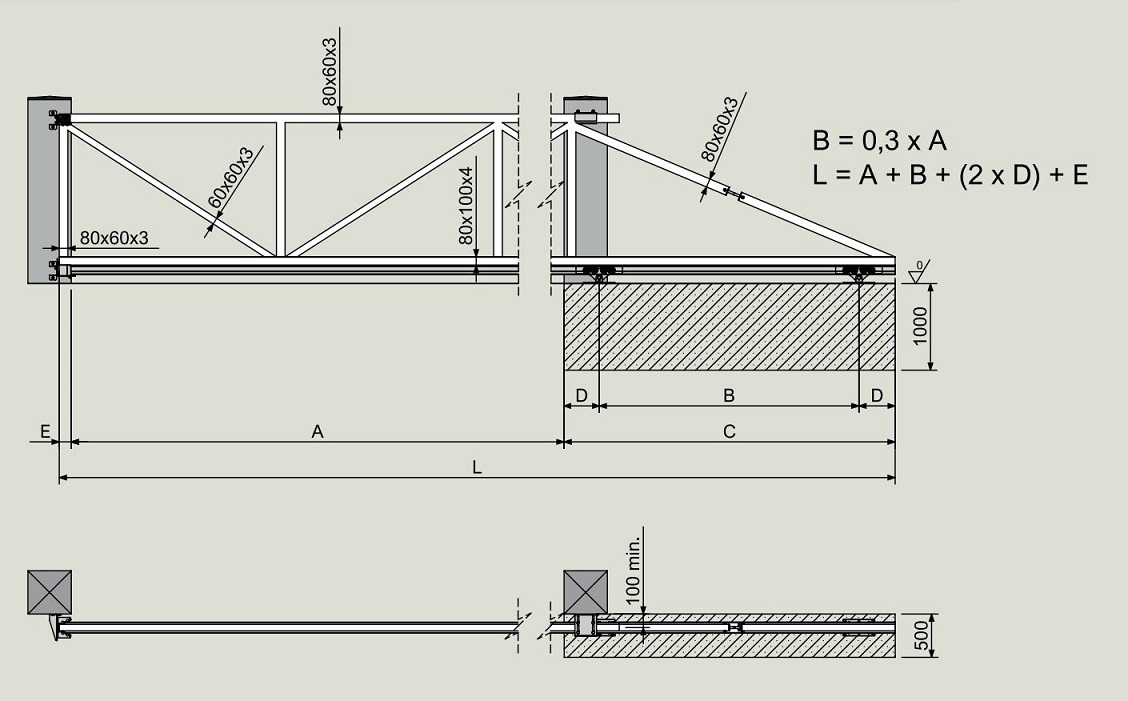

Satsen passar för en fri passagebredd på upp till 4,5 m och en total grindvikt på 525 kg. På följande ritning visas måtten för olika passagebredder samt förslag på lämpliga konstruktionsprofiler. I tabellen nedan visas måtten för varje passagebredd för en självbärande skjutgrind.

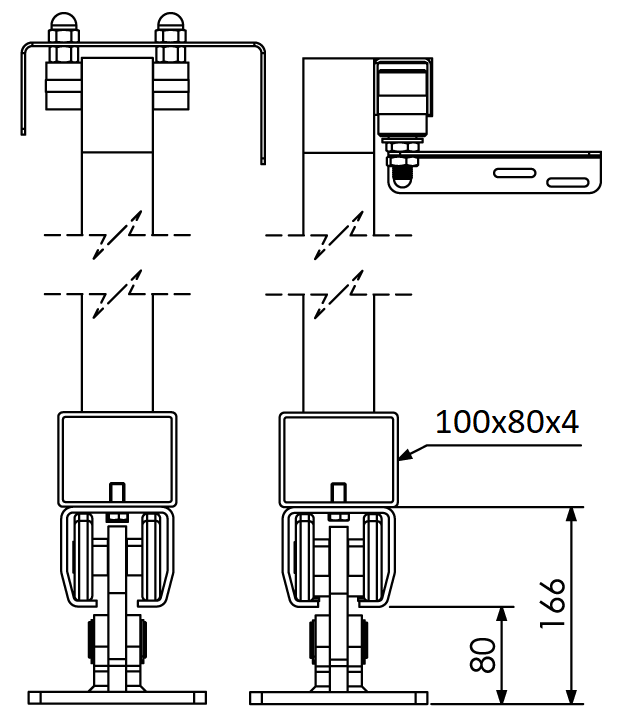

Tvärsnitt av grinden med löpvagnar och styrning
Tillverkarens originalkod: CAIS KIT DEMO MBE 03 1710052
