CAIS självbärande sats 73x61x3,5 för skjutgrind med en passagebredd på 4,5m, perforerad Fe-profil KIT ENZO SB 03
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
4 758,20 kr inkl. moms
| Vikt |
|---|
| 48 kg |
Produktbeskrivning CAIS självbärande sats 73x61x3,5 för skjutgrind med en passagebredd på 4,5m, perforerad Fe-profil KIT ENZO SB 03
Komponentsats KIT ENZO SB 03 för tillverkning av självbärande skjutgrind med en fri passagebredd på upp till 4,5m/450kg. Alla komponenter utom C-profilen är galvaniserade.
| Satsen CAIS-ENZO-SB-03 innehåller: | ||||
|---|---|---|---|---|
|
1 × | C-profil 73x61x3,5mm med hål för fastskruvning, Fe, 6m | CAIS-STAGE-SB-6 | |
|
C-styrskena fastskruvad på grindens undersida, som gör att grinden kan löpa på vagnar förankrade i betongfundamentet. Utan ytbehandling, obehandlat järn.
|
Detaljer
|
|||
|
2 × | Rullvagn med åtta kullagerhjul SPEED S | CAIS-SPEED-S | |
|
Vagn av galvaniserat stål med 8 metallhjul. |
Detaljer
|
|||
|
1 × | Nedre infartsdel – för C-profil 73x61x3,5 | CAIS-RUN-S | |
|
Den nedre inkörningsdelen för skjutgrinden förs in i C-profilen och fästs i den med en tryckplatta. Inkörningsdelen löper in i det nedre stoppet för att avlasta grinden när den är stängd. |
Detaljer
|
|||
|
1 × | Nedre stopp för C-profil 73x61x3,5 | CAIS-LAST-S | |
|
Mottagarficka placerad längst ned på anslagsstolpen. Avlastar tryck- och dragkrafter som påverkar löpvagnarna när grinden stängs. |
Detaljer
|
|||
|
1 × | Övre styrning med två rullar för skjutgrindar | CAIS-FRS2 | |
|
Grindstyrning för vertikal stabilisering av grinden i tvärriktningen. |
Detaljer
|
|||
|
1 × | Ändlock till C-profil 73x61x3,5 | CAIS-PILOT-SN | |
|
Ändstycket för C-profilen till skjutgrinden monteras i början och vid behov även i slutet av styr-C-profilen. Det skjuts in i C-profilen och fästs på den med hjälp av en tryckplatta. |
Detaljer
|
|||
|
1 × | Ändlock till C-profil 73x61x3,5 med fäste för anslagsramp | CAIS-PILOT-SR | |
|
Ändlock CAIS PILOT SR för C-profil till skjutgrind monteras i början av den styrande C-profilen. Ändlocket fästs på grindanslaget CAIS RUN S. |
Detaljer
|
|||
|
1 × | Monteringsanvisning för fribärande sats |
Ladda ner
|
|
|
Monteringsanvisning med illustrerade kopplingsscheman och instruktioner för programmering och parkoppling av fjärrkontroller. |
||||
Sats med skruvar och nitmuttrar för montering
Fördelar och egenskaper hos CAIS ENZO SB 03-satsen
- Enkel montering tack vare genomtänkta detaljer och snabb installation genom att C-profilen skruvas fast i konstruktionen, vilket gör att den inte behöver svetsas fast.
- Fästskruvar och nitmuttrar ingår för montering av C-profilen på konstruktionen genom hålen i C-profilen, som sitter med minst 400 mm mellanrum.
- C-profil av obehandlat stål, utan ytbehandling, med serienummer och 100 % testad tillsammans med vagnarna – precision på millimetern.
- Högkvalitativa lager i vagnarna. Hjulens centrum i vagnarna är borrade, inte laserskurna.
- Testad från −37 °C till +50 °C
- Tyskt stål. Japanska robotar, tillverkad i Tjeckien
Exempel på lämplig användning av satsen för tillverkning av en fribärande skjutgrind CAIS ENZO SB 03

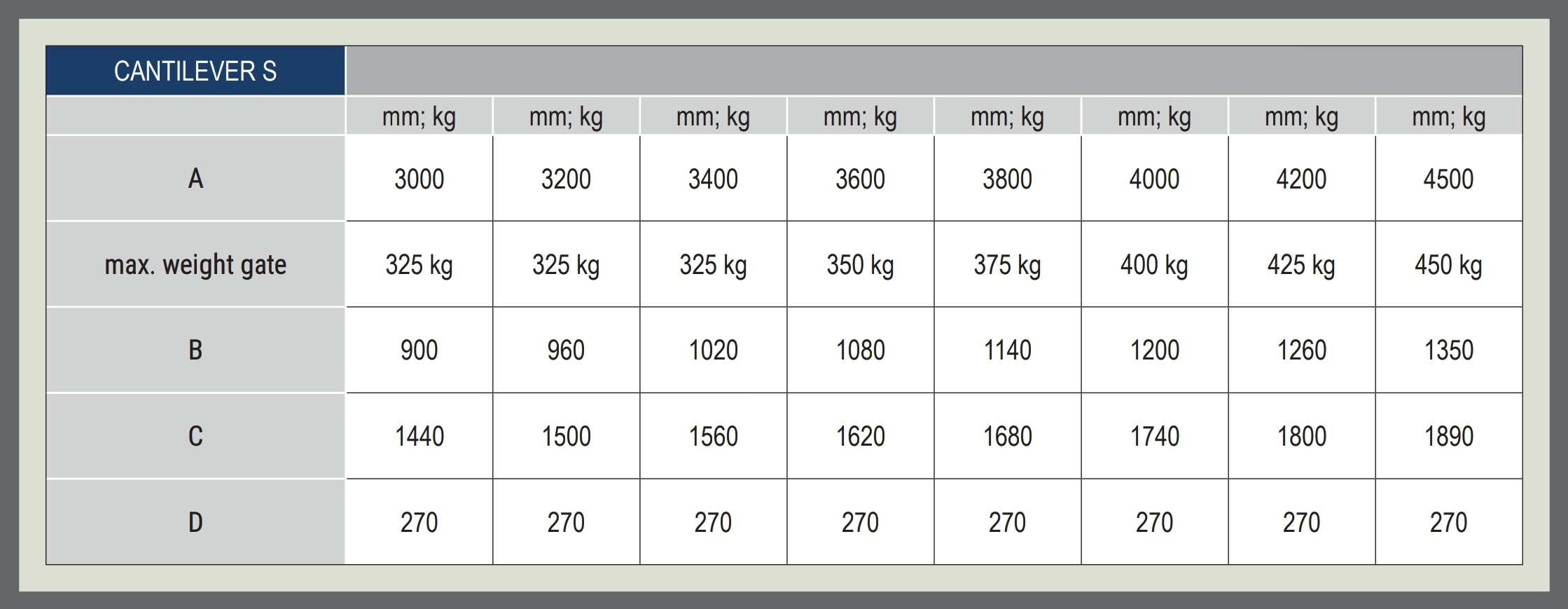

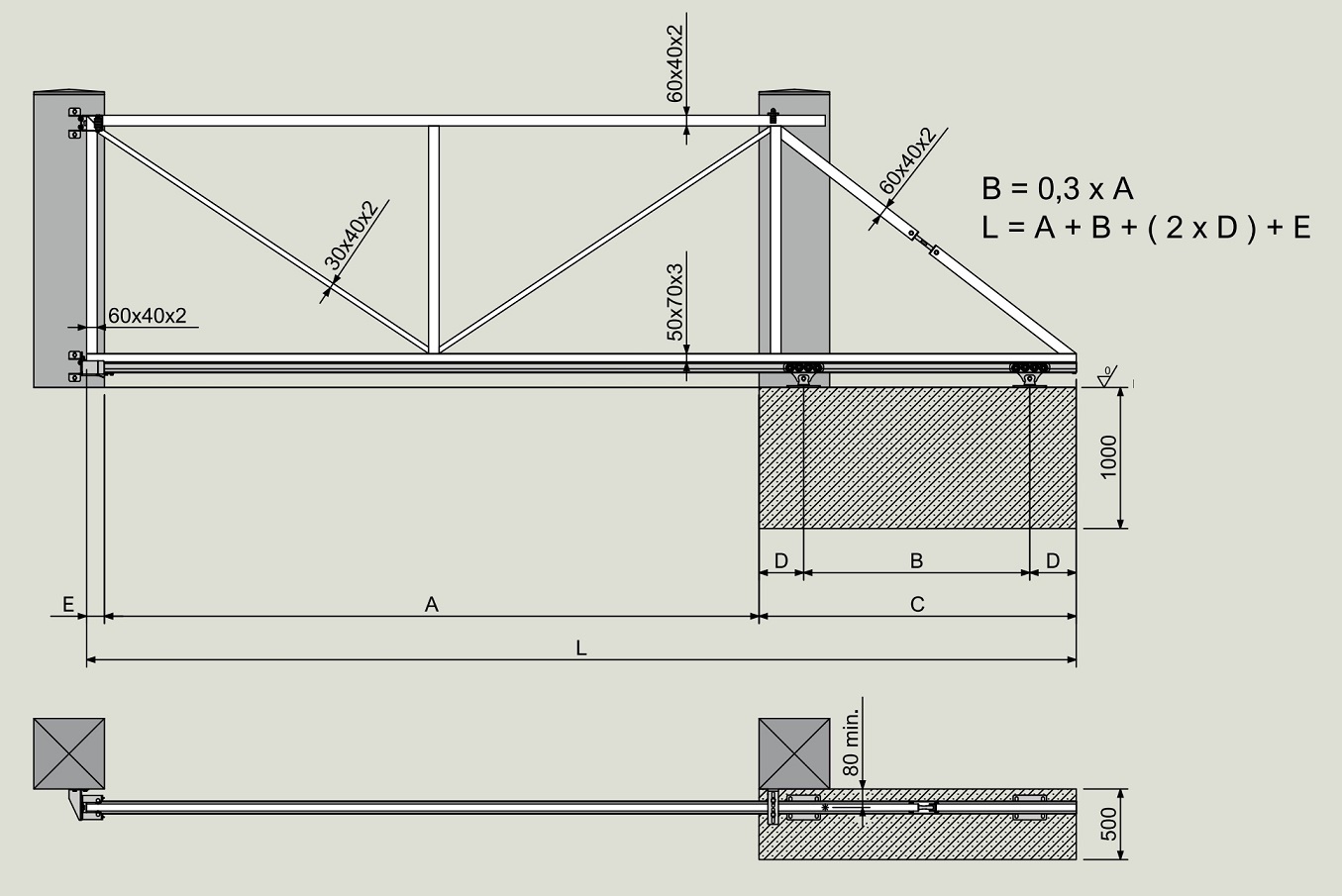

Satsen passar för en passagebredd på upp till 4,5 m och en total grindvikt på 450 kg. På följande ritning visas måtten för exempel på passagebredder samt förslag på lämpliga konstruktionsprofiler. I tabellen nedan anges måtten för varje passagebredd för en fribärande skjutgrind.
Tvärsnitt av grind med vagnar och styrning
Förberedelser före montering:
Tillverkarens originalkod: CAIS KIT ENZO SB 03 1710051
