CAIS Självbärande sats 73x61x3,5 för skjutgrind med en passagebredd på 4,5 m, perforerad Fe-profil KIT DINO SBE 02
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
4 309,45 kr inkl. moms
| Vikt |
|---|
| 45 kg |
Produktbeskrivning CAIS Självbärande sats 73x61x3,5 för skjutgrind med en passagebredd på 4,5 m, perforerad Fe-profil KIT DINO SBE 02
CAIS-komponentsats DINO SBE 02 för tillverkning av en självbärande skjutgrind med en passagebredd på upp till 4,5m/325kg. Alla komponenter utom C-profilen är galvaniserade.
| Satsen CAIS-DINO-SBE-02 innehåller: | ||||
|---|---|---|---|---|
|
1 × | C-profil 73x61x3,5mm med hål för fastskruvning, Fe, 6m | CAIS-STAGE-SB-6 | |
|
C-styrskena fastskruvad på grindens undersida, som gör att grinden kan löpa på vagnar förankrade i betongfundamentet. Utan ytbehandling, obehandlat järn.
|
Detaljer
|
|||
|
2 × | Vagn med åtta kullagerförsedda rullar, SPEED SE | CAIS-SPEED-SE | |
|
Vagn av förzinkat stål med 8 metallhjul. |
Detaljer
|
|||
|
1 × | Nedre infartsdel – för C-profil 73x61x3,5 | CAIS-RUN-S | |
|
Den nedre inkörningsdelen för skjutgrinden förs in i C-profilen och fästs i den med en tryckplatta. Inkörningsdelen löper in i det nedre stoppet för att avlasta grinden när den är stängd. |
Detaljer
|
|||
|
1 × | Nedre stopp för C-profil 73x61x3,5 | CAIS-LAST-S | |
|
Mottagarficka placerad längst ned på anslagsstolpen. Avlastar tryck- och dragkrafter som påverkar löpvagnarna när grinden stängs. |
Detaljer
|
|||
|
1 × | Ändlock till C-profil 73x61x3,5 | CAIS-PILOT-SN | |
|
Ändstycket för C-profilen till skjutgrinden monteras i början och vid behov även i slutet av styr-C-profilen. Det skjuts in i C-profilen och fästs på den med hjälp av en tryckplatta. |
Detaljer
|
|||
|
1 × | Ändlock till C-profil 73x61x3,5 med fäste för anslagsramp | CAIS-PILOT-SR | |
|
Ändlock CAIS PILOT SR för C-profil till skjutgrind monteras i början av den styrande C-profilen. Ändlocket fästs på grindanslaget CAIS RUN S. |
Detaljer
|
|||
|
1 × | Monteringsanvisning för fribärande skjutgrindsats |
Ladda ner
|
|
|
Monteringsanvisning med illustrerade kopplingsscheman och instruktioner för programmering och parkoppling av fjärrkontroller. |
||||
Sats med skruvar och nitmuttrar för montering
Fördelar och egenskaper hos CAIS DINO SBE 02-satsen
- Enkel montering tack vare genomtänkta detaljer och snabb installation genom att C-profilen skruvas fast i konstruktionen, vilket gör att C-profilen inte behöver svetsas fast
- Fästskruvar och nitmuttrar medföljer för montering av C-profilen på konstruktionen genom hålen i C-profilen, som sitter med minst 400 mm mellanrum
- C-profil i obehandlat stål utan ytbehandling, med serienummer och 100 % testad tillsammans med vagnarna – precision som ett skott.
- Högkvalitativa lager i vagnarna. Hjulens centrum i vagnarna är borrade, inte laserskurna
- Testad från −37 °C till +50 °C
- Tyskt stål. Japanska robotar, tillverkad i Tjeckien
Exempel på användning av satsen för tillverkning av en självbärande skjutgrind CAIS DINO SBE 02

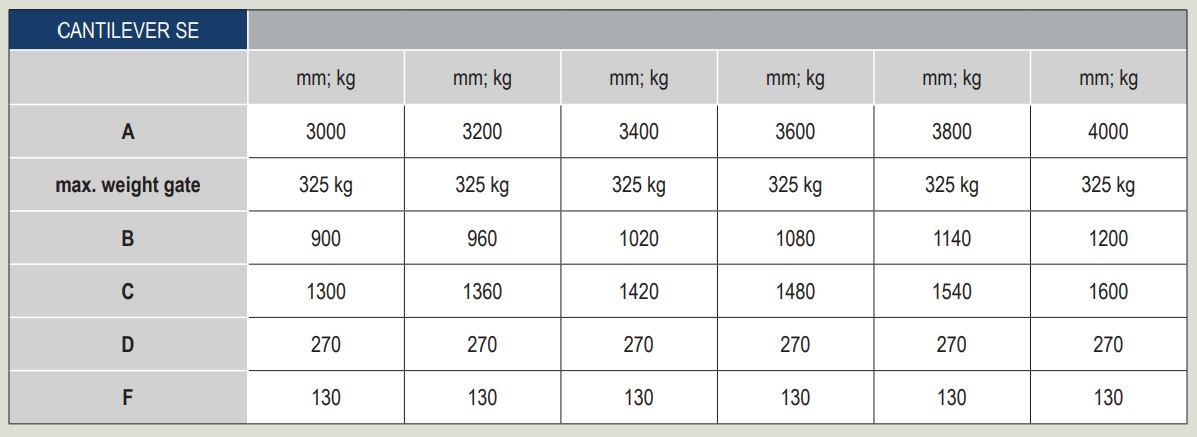

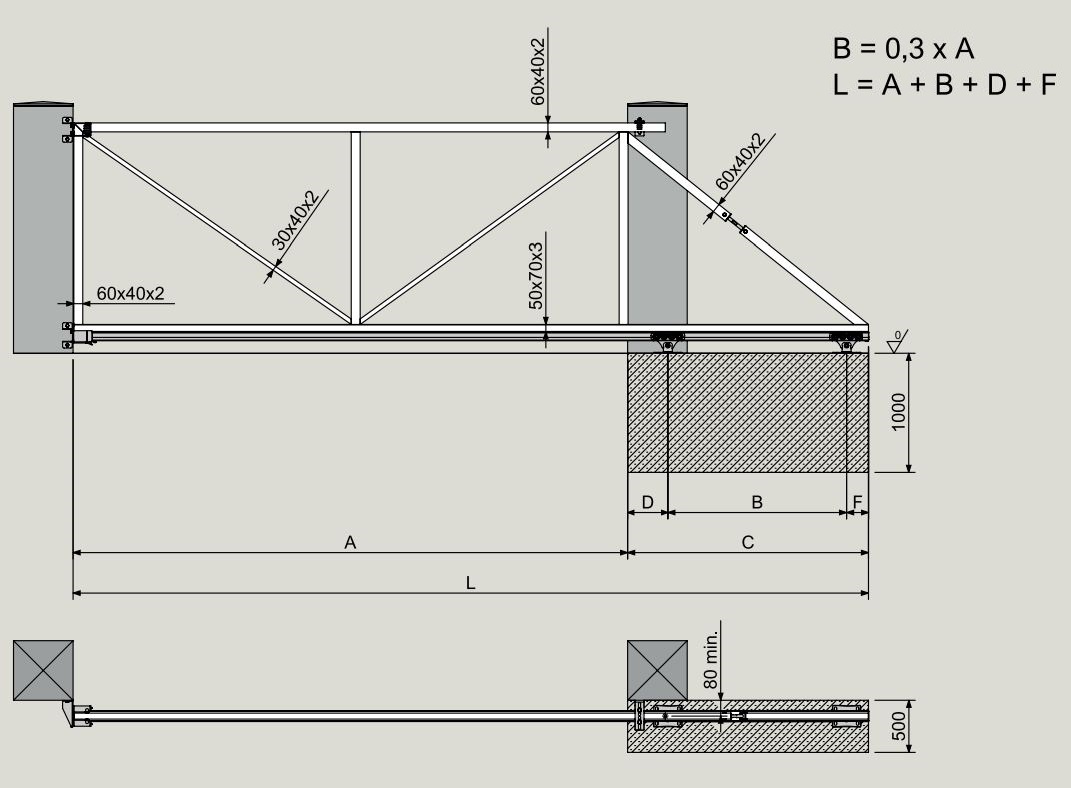

Satsen passar för en passagebredd på upp till 4,5 m och en total grindvikt på 325 kg. Följande ritning visar måtten för exempel på passagebredder samt förslag på lämpliga konstruktionsprofiler. Tabellen nedan visar måtten för varje passagebredd för en självbärande skjutgrind.

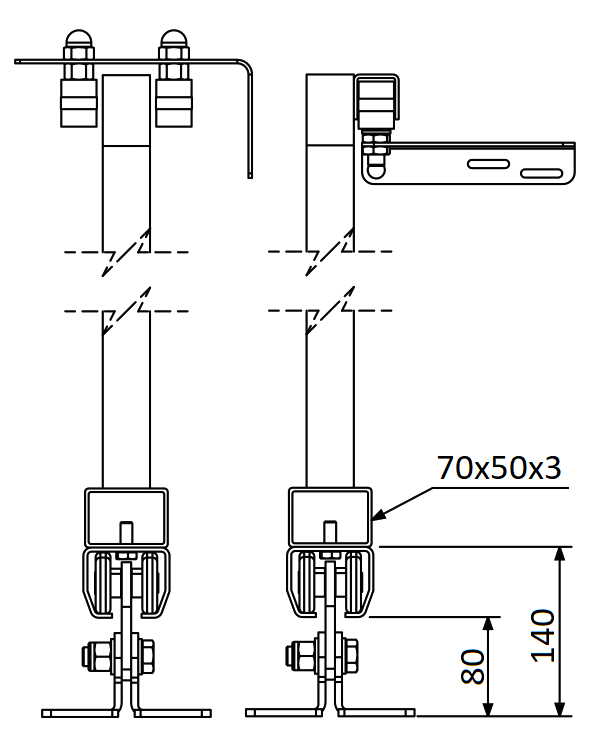

Tvärsnitt av grinden med vagnar och styrning:
Tillverkarens originalkod: CAIS KIT DINO SBE 02 1710047
