NICE ROAD – så ansluter du en strömbrytare (videodörrklocka, porttelefon) till drivenheten
En videodörrklocka för hemmabruk, porttelefon eller valfri brytare ansluts till NICE Road-drivenheten via en potentialfri kontakt till ingång 1 och 2.
Anslutning av extra externa enheter till drivenheten

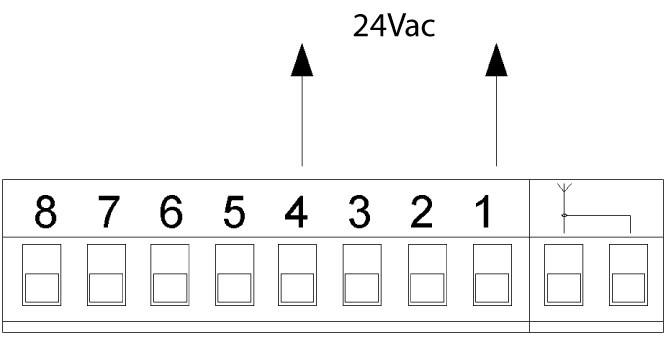

Om du behöver ansluta extra enheter till drivenheten som kräver extern strömförsörjning (t.ex. signallampa, nyckelbrytare, magnetkort osv.), anslut enheten enligt bilden. Matningsspänningen är 24 V DC, −30 % till +50 %, med en maximal ström på 100 mA.

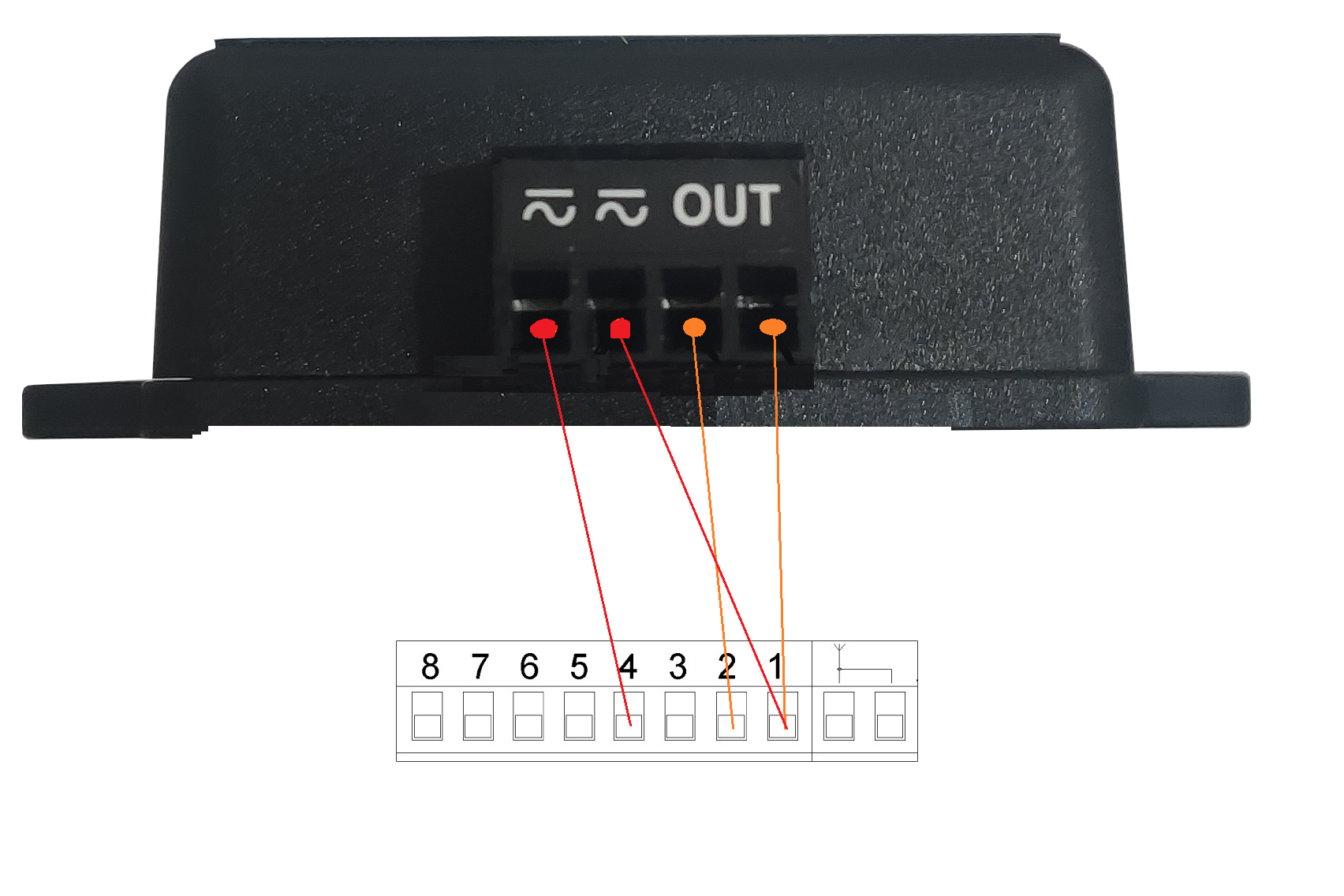

Exempel på anslutning av GSM-modul GSM-05 till styrenheten NICE RBA4R10 (NICE ROAD-drivenhet):
