Manual för skjutgrind med skena

Teknisk guide · bygg själv · skjutgrind på skena

Den här guiden hjälper dig att förbereda utrymmet för en skjutgrind på skena och välja skena, hjul, styrning och drivenhet. Här hittar du även exempelritningar för passager från 2,5 till 6,5 m. Ritningarna är avsedda som underlag för planeringen.

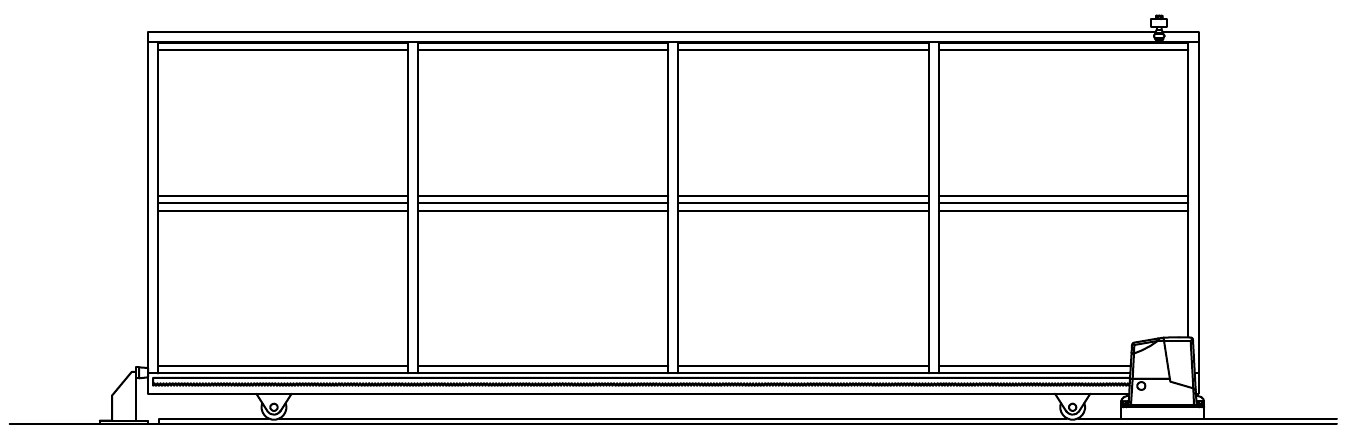

Bild av en skjutgrind på skena. Klicka för att öppna bilden i större format.

Innehåll

Grundprincipen och delarna i en grind på skena
Utrymme, skena och betongfundament
Förberedelse av kabeldragning och drivenhet
Kopplingsscheman för drivenheter
Välja skena till en grind på skena
Välja hjul till en grind på skena
Välja styrning till en grind på skena
Stopp, låsning och manövrering
Kontroll före montering av drivenheten
Ritningar för grindar på skena, 2,5–6,5 m
Komponentsatser

Grind på skena – från fundament till färdig montering

En grind på skena bär sin vikt på de nedre hjulen och rör sig längs en skena som ligger längs grindens hela rörelsebana. Vid planeringen bör du först kontrollera att det finns plats att öppna grinden, förbereda ett plant underlag och kabeldragningen, sedan se till att skenans profil passar hjulen och till sist välja styrning, stopp, låsning och eventuell drivenhet.

Grundläggande delar i en skjutgrind på skena

Grindbladet rullar på ett par nedre hjul. Hjulen överför vikten nedåt till skenan och underlaget. En övre eller sidomonterad styrning håller grinden i sidled, men ska inte bära dess vikt.

Vad består skensystemet av?
Rullande del	U-formad skena (U16 eller U20) eller V-formad skena och kompatibla hjul monterade i ramens nedre fyrkantsprofil.
Grindstyrning	Övre styrning mellan rullarna eller sidostyrning i en U/L-profil.
Ändlägen	Nedre och övre stopp som stannar och stabiliserar grinden.
Tillval	Haklås, handtag, grepp, drivenheter, kuggstänger, fotoceller, varningsljus och NICE-fjärrkontroll (fjärrkontroller av andra märken).

Viktigast för kompatibiliteten: Hjulets profil och spårdiameter måste passa den skena som används. Ett hjul för U16 passar inte på en U20-skena, och ett V-format hjul ska användas på en V-formad skena.

Utrymme, skena och betongfundament

Skenan ska läggas i en rak bana utan avbrott mellan de enskilda delarna. Grinden löper längs den över hela den fria öppningen och fortsätter in i utrymmet vid staketet. Om hjulen sitter längst ut på ramen måste skenan täcka hela hjulens rörelsebana.

Skena / betongfundament

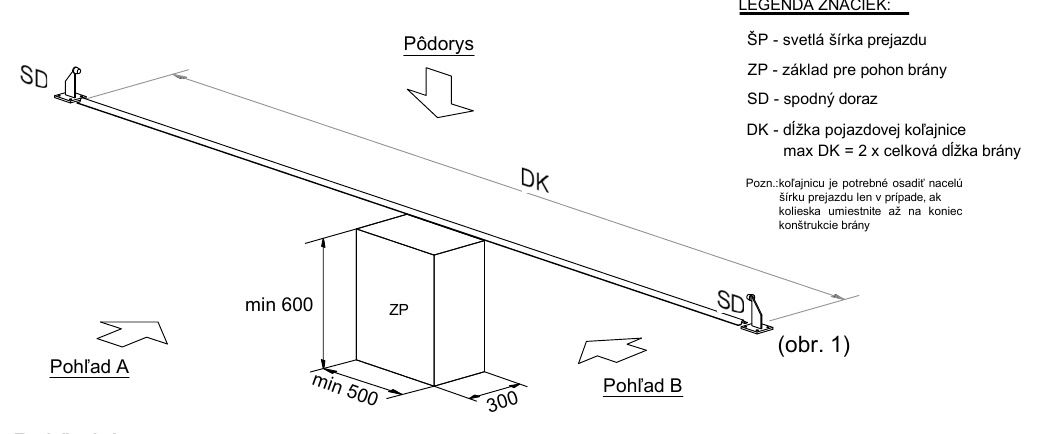

Placering av rullkomponenter och fundament för drivenheten.

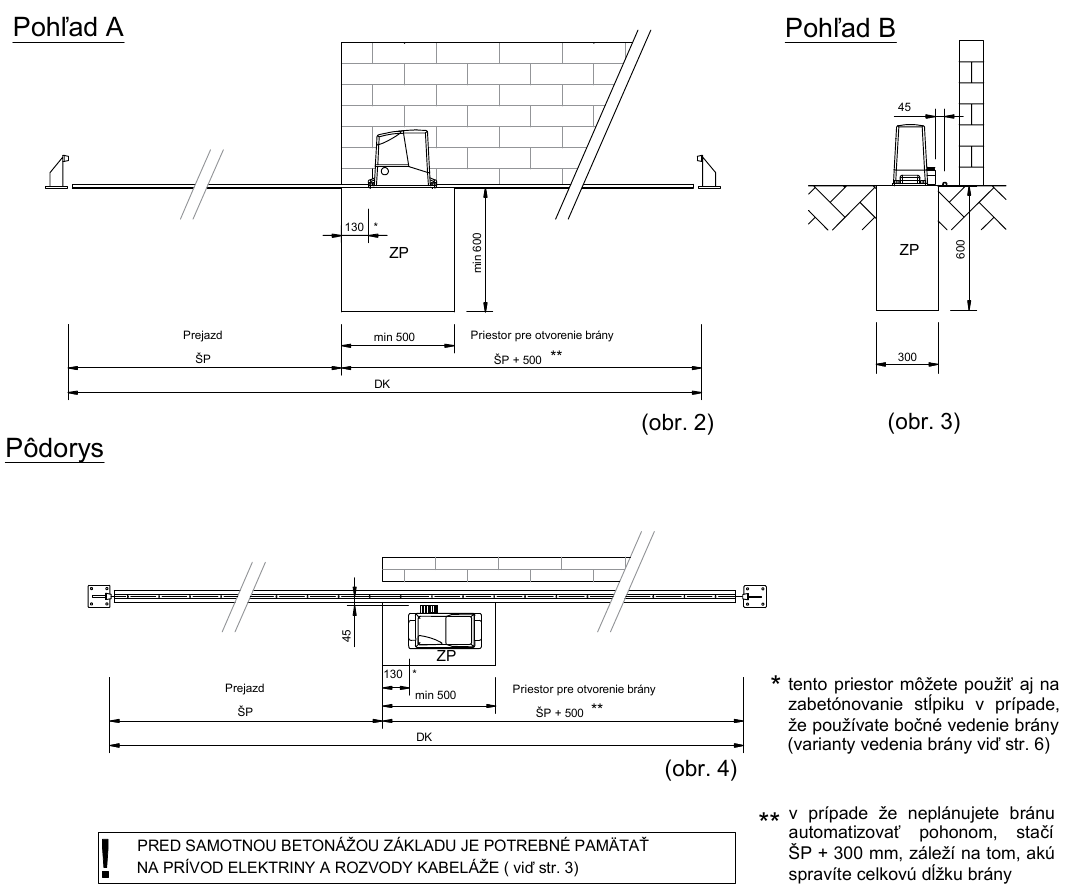

Framifrån, från sidan och ovanifrån: placering av skena och fundament för drivenheten.

Förklaring av beteckningar i fundamentritningarna

ŠP	Fri passagebredd.
DK	Löpskenans längd.
SD	Nedre stopp.
ZP	Fundament för grindens drivenhet.

Beteckningarna hör till bilderna ovanför förklaringen. Fastställ exakta mått och monteringsavstånd utifrån den aktuella ritningen för den valda produkten.

Utrymme för öppning: Mät grindbladets hela rörelsebana, inklusive ramens överhäng, hjulens placering, stoppen och utrymmet för drivenheten. Fastställ de exakta måtten utifrån den aktuella ritningen för de valda komponenterna.

Förberedelse av kabeldragning och drivenhet

Även om grinden först ska manövreras för hand är det klokt att lägga skyddsrör innan betongarbetet. Då kan du senare installera drivenhet, fotoceller, varningsljus eller nyckelbrytare utan att bila upp det färdiga underlaget.

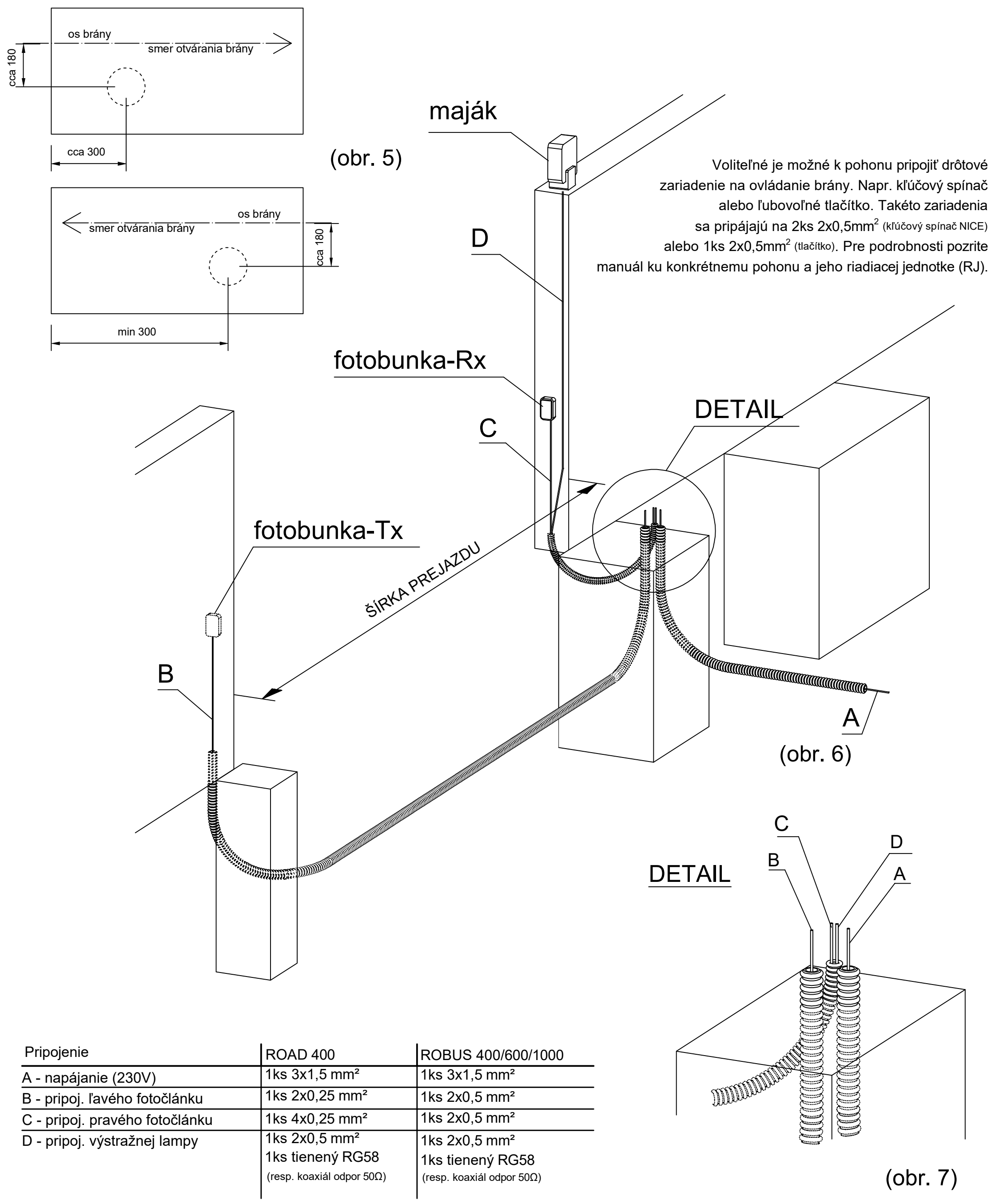

Förberedelse av kabeldragning, bilder 5–7. Grenbeteckningarna A–D motsvarar tabellen nedan. Klicka för att öppna en läsbar detalj.

Vägledande kabeldragning för utvalda drivenheter
Anslutning	NICE ROAD 400	NICE ROBUS 400/600/1000
A – strömförsörjning 230 V	1 × 3 × 1,5 mm²	1 × 3 × 1,5 mm²
B – vänster fotocell	1 × 2 × 0,25 mm²	1 × 2 × 0,5 mm²
C – höger fotocell	1 × 4 × 0,25 mm²	1 × 2 × 0,5 mm²
D – varningsljus	1 × 2 × 0,5 mm² + tunn RG58, koaxialkabel 50 Ω	1 × 2 × 0,5 mm² + tunn RG58, koaxialkabel 50 Ω

Vid en nätkabel längre än 30 m kräver tillverkaren av NICE ROBUS RB400/RB600/RB1000-drivenheterna en större ledararea än 3 × 1,5 mm².

Tillval: skenvärme: En värmekabel kan läggas in i skenan. Eftersom grinden har en drivenhet och strömförsörjning på 230 V kan värmen styras med en temperatur- eller fuktsensor, eller med en vanlig strömbrytare.

Kopplingsscheman för drivenheter

Välj schema utifrån drivenhetens och styrenhetens beteckning. Äldre NICE Robus RB och nyare NICE Robus RBS har olika kopplingsplintar. Deras kopplingsscheman är inte utbytbara. Följ alltid manualen för den specifika styrenheten.

NICE Robus RB400 / RB600 / RB1000

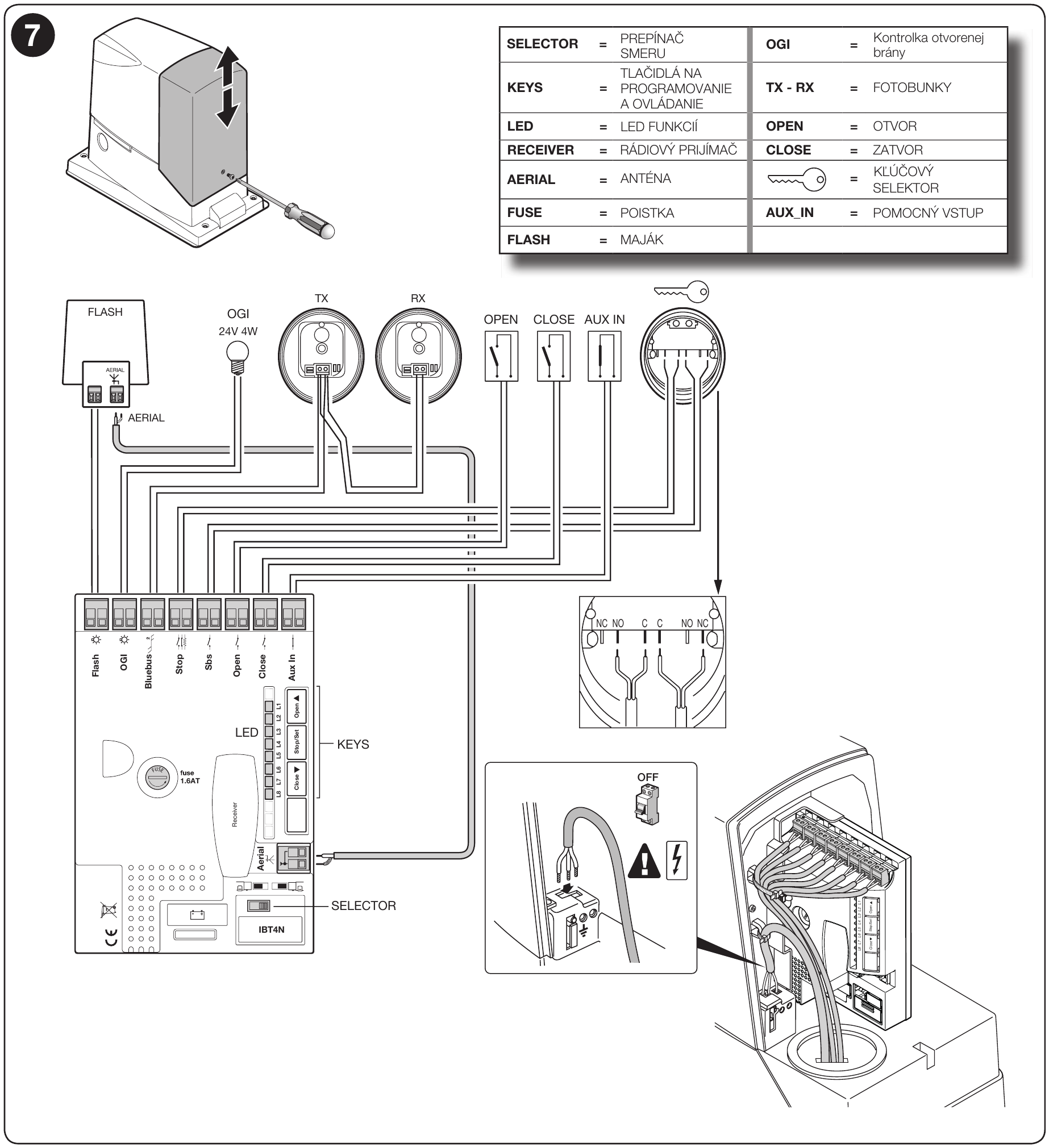

Schema från NICE ROBUS400/600/1000-monteringsmanualen, tryckt sida 11, bild 7. Klicka för att öppna en läsbar detalj.

Monteringsmanual för NICE ROBUS400/600/1000 – kopplingsschema (PDF, sida 12 i filen).

NICE Robus RB600 – produkt och monteringsmanual. Använd dokumentationen som hör till styrenheten om du har en annan version.

NICE Robus RBS400 / RBS600

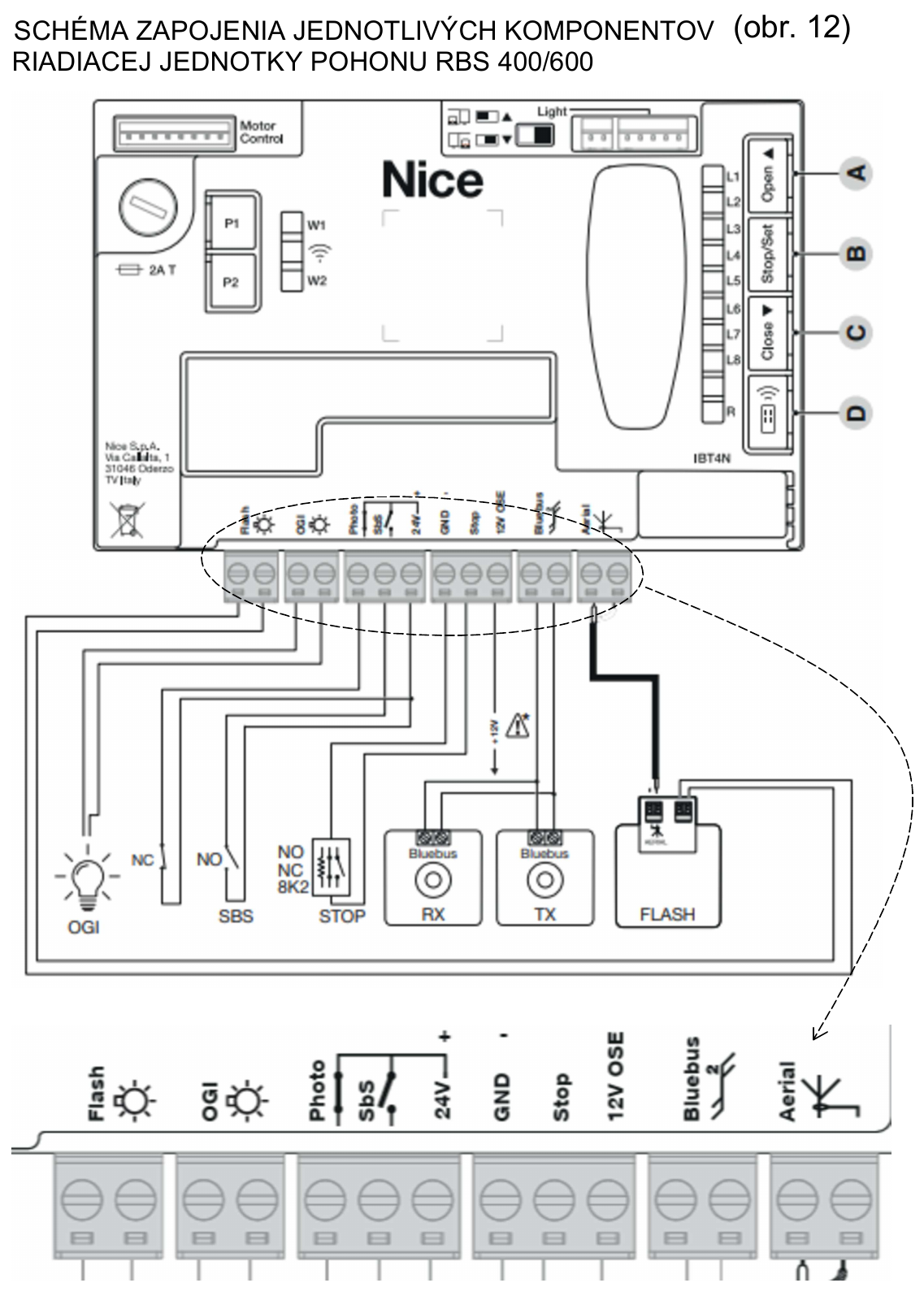

Kopplingsschema för de olika komponenterna i styrenheten RBS400/600, bild 12. Klicka för att öppna schemat och detaljen av kopplingsplinten i full upplösning.

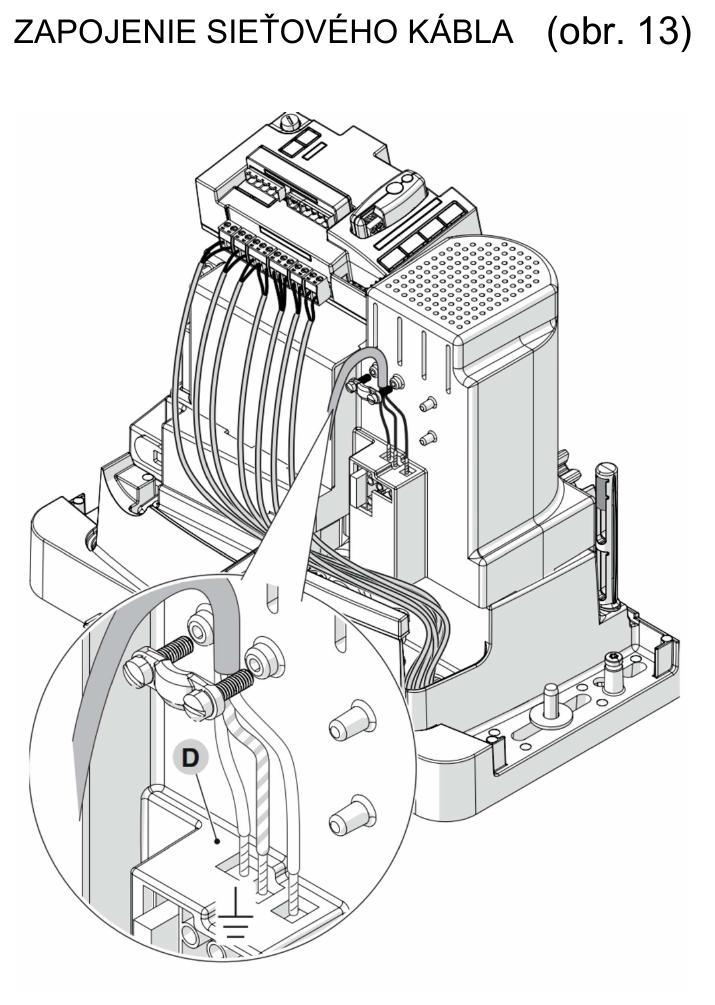

Anslutning av nätkabeln, bild 13. Klicka för att öppna en läsbar detalj.

Monteringsanvisning NICE RBS400/600/600HS – schema och beskrivning av anslutningarna (PDF, s. 16–17).

Produkter: NICE Robus RBS400 och NICE Robus RBS600.

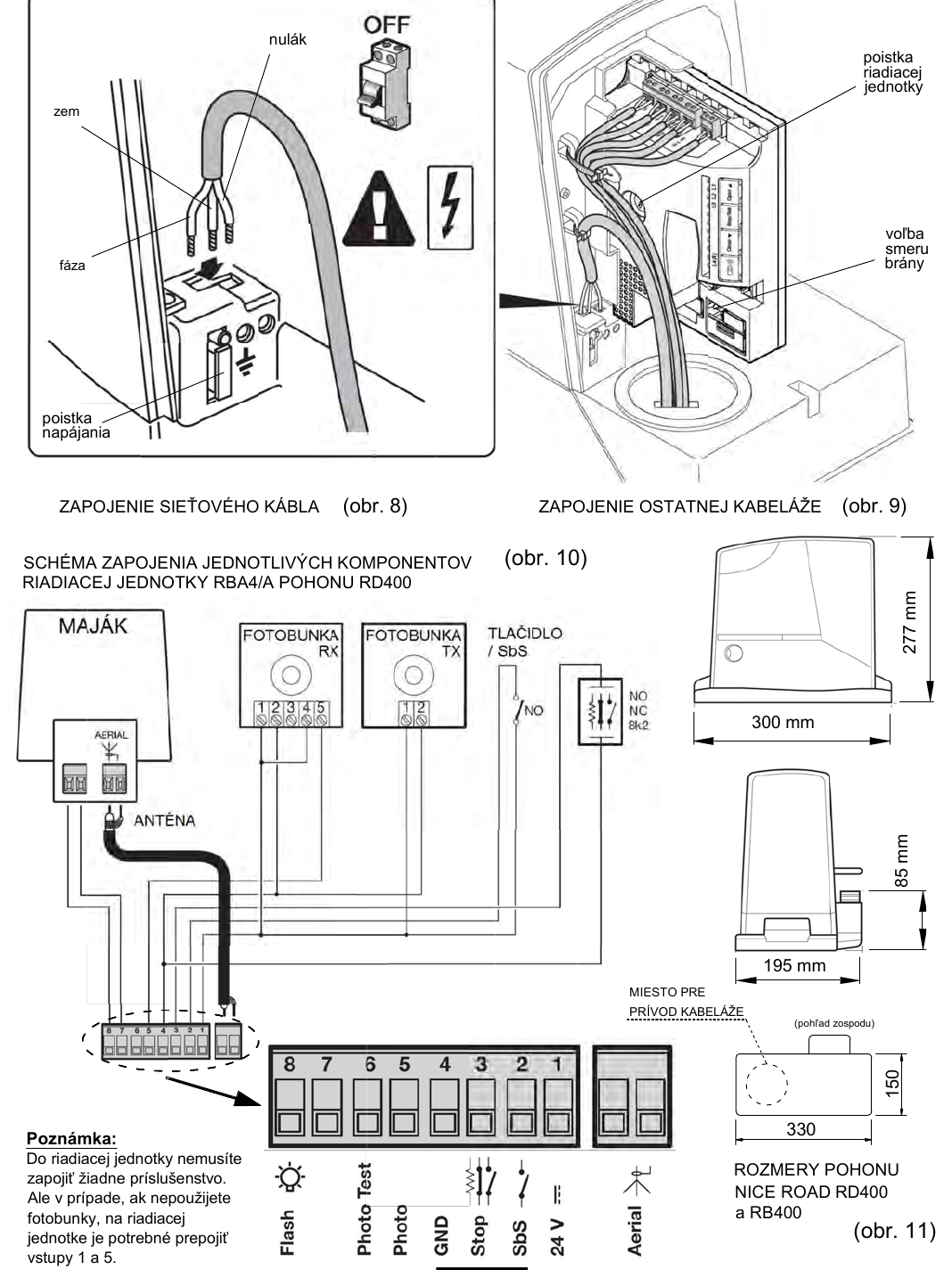

För den äldre ROAD-enheten finns även det ursprungliga schemat för NICE ROAD 400. Aktuellt sortiment: NICE-drivningar för skjutgrindar.

Välj skena till en skjutgrind på skena

Välj först skenans form och därefter hjulen. U-skenan har en rundad löpyta för hjul med U-spår, medan V-skenan har en 90° vinkel och ska användas med V-hjul. Skruvbara skenor fästs i ett härdat, plant underlag. Varianten för ingjutning monteras direkt i samband med gjutningen.

Vanliga raka skenor i den aktuella kategorin
Skena	Form	Montering	Material
U16-skena för skruvmontering	U16	för skruvmontering	Zn
U20-skena för skruvmontering	U20	för skruvmontering	Zn
V-skena för skruvmontering	V	för skruvmontering	Zn
U20-skena för ingjutning	U20	för ingjutning	Zn
INOX U16-skena för skruvmontering	U16	för skruvmontering	INOX
INOX U20-skena för skruvmontering	U20	för skruvmontering	INOX
INOX V-skena för skruvmontering	V	för skruvmontering	INOX

Tabellen omfattar vanliga U-/V-skenor. Böjda skenor har avsiktligt utelämnats. Hela det aktuella sortimentet finns i kategorin skenor för skjutgrindar på skena.

Välj hjul till en skjutgrind på skena

När skenans kompatibla form har valts avgörs valet av grindens vikt, hjuldiametern och monteringssättet. Vanligtvis används ett hjulpar per grind. Därför anges belastningskapaciteten på produktsidan för vanliga modeller per par.

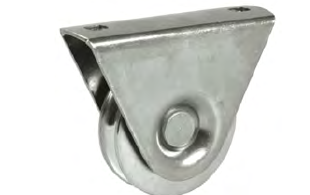

Med fäste
Visa hjul

Infällt för skruvmontering
Visa hjul

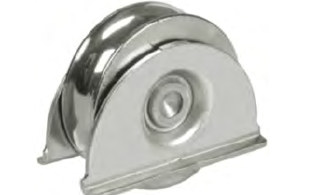

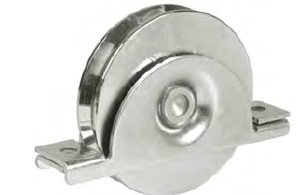

Infällt för svetsning
Visa hjul

Hjul med fäste är vanligast och enklare att montera.
Infällt hjul används när man vill ha ett mindre avstånd mellan grinden och marken. Det fälls in i konstruktionens nedre profil.
Infällt hjul kan, beroende på modell, skruvas eller svetsas fast i konstruktionen.

Vanliga hjulvarianter i sortimentet
Produkt	Skena	Tillgängliga diametrar
IBFM-hjul med fäste för skruvmontering	U16	Ø50, Ø60, Ø80, Ø90, Ø100
IBFM infällt hjul för skruvmontering	U16	Ø60, Ø80, Ø90, Ø100
IBFM infällt hjul för svetsning	U16	Ø60, Ø80, Ø90, Ø100
IBFM-hjul med fäste för skruvmontering	U20	Ø80, Ø100
IBFM infällt hjul för skruvmontering	U20	Ø80, Ø100, Ø140
IBFM-hjul med fäste för skruvmontering	V	Ø50, Ø60, Ø80, Ø90, Ø100
IBFM infällt hjul för skruvmontering	V	Ø60, Ø80, Ø90, Ø100
IBFM infällt hjul för svetsning	V	Ø80, Ø90, Ø100

Välj diameter i varianttabellen på den aktuella produktsidan.Alla hjul för skjutgrindar på skena

Välj styrning till en skjutgrind på skena

Styrningen håller grindens överkant i rätt spår. Den bär inte grindbladets vikt, och rullarna får inte klämma åt ramen så hårt att grinden kärvar.

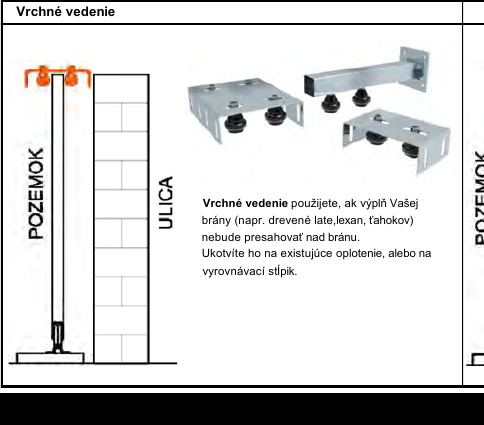

Övre styrning mellan rullar
Visa övre styrning

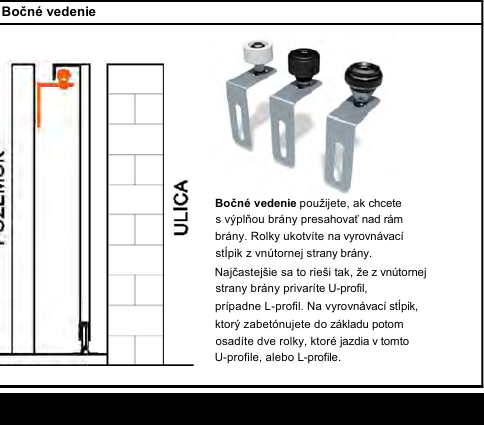

Sidostyrning med rulle i U- eller L-profil
Visa sidostyrning

Övre styrning	Sidostyrning
Används när fyllningen inte sticker upp ovanför ramens övre profil. Rullfästet förankras i ett staket, en mur eller en utjämningsstolpe.	Används när fyllningen ska sticka upp ovanför ramen. På insidan av grindbladet svetsas en U- eller L-profil fast, där rullen från stolpen löper.

Välj styrning utifrån grindens ram och fyllning.All styrning för skjutgrindar på skena

Ändstopp, låsning och manövrering

Grindstopp

Det nedre stoppet stoppar ramen när grinden stängs eller öppnas. Det övre stoppet stabiliserar samtidigt grindbladet i ändläget. Drivningen stannar grinden vid de inställda ändlägena. Behåll ändå de mekaniska stoppen – de fångar upp grinden även när den skjuts manuellt efter att drivningen frikopplats.

Se nedre och övre grindstopp för skjutgrindar på skena.

Manuell låsning

För manuellt manövrerade grindar används ett hakregellås. För skjutgrindar på skena måste man även ordna en låspinne eller annan spärr som hindrar grindbladet från att lyftas ur låset. Välj ett kompatibelt handtag eller draghandtag utifrån ramens och fyllningens tjocklek.

Se lås, handtag och draghandtag för skjutgrindar på skena.

Manövrering av drivningen

Grinden kan manövreras med NICE-fjärrkontroll eller en fjärrkontroll av ett annat märke, nyckelbrytare, tryckknapp, knappsats, läsare eller smartmodul. Kontrollera att mottagaren och fjärrkontrollerna är kompatibla med den aktuella styrenheten – utgå inte enbart från drivningens märke.

Kontroll före montering av drivningen

Skjut grinden manuellt längs hela dess rörelsebana innan drivningen monteras. Rörelsen ska vara jämn, utan kärvning eller onormalt motstånd. Kontrollera styrningen och stoppen. Drivningen får inte användas för att kompensera för fel i den mekaniska monteringen.

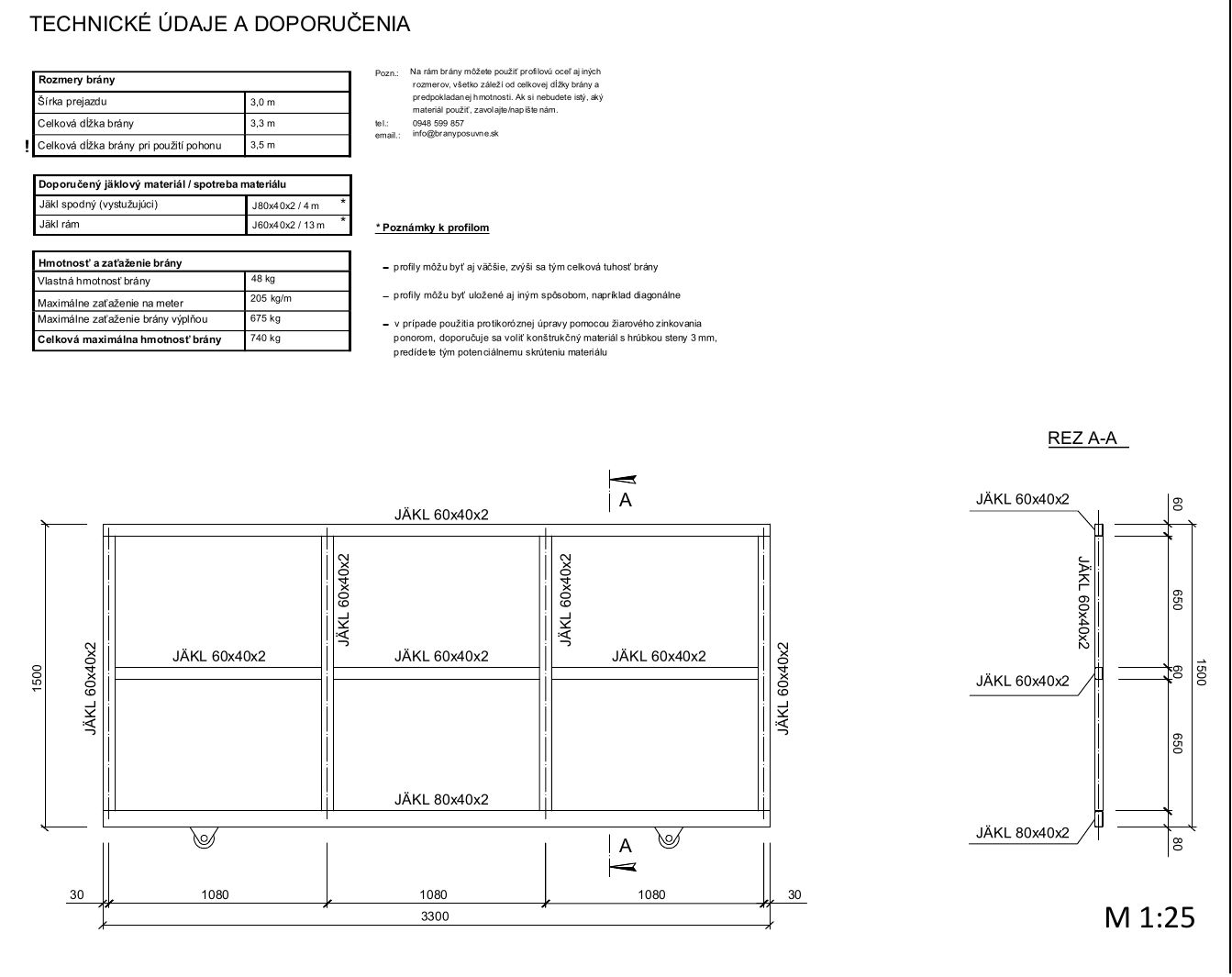

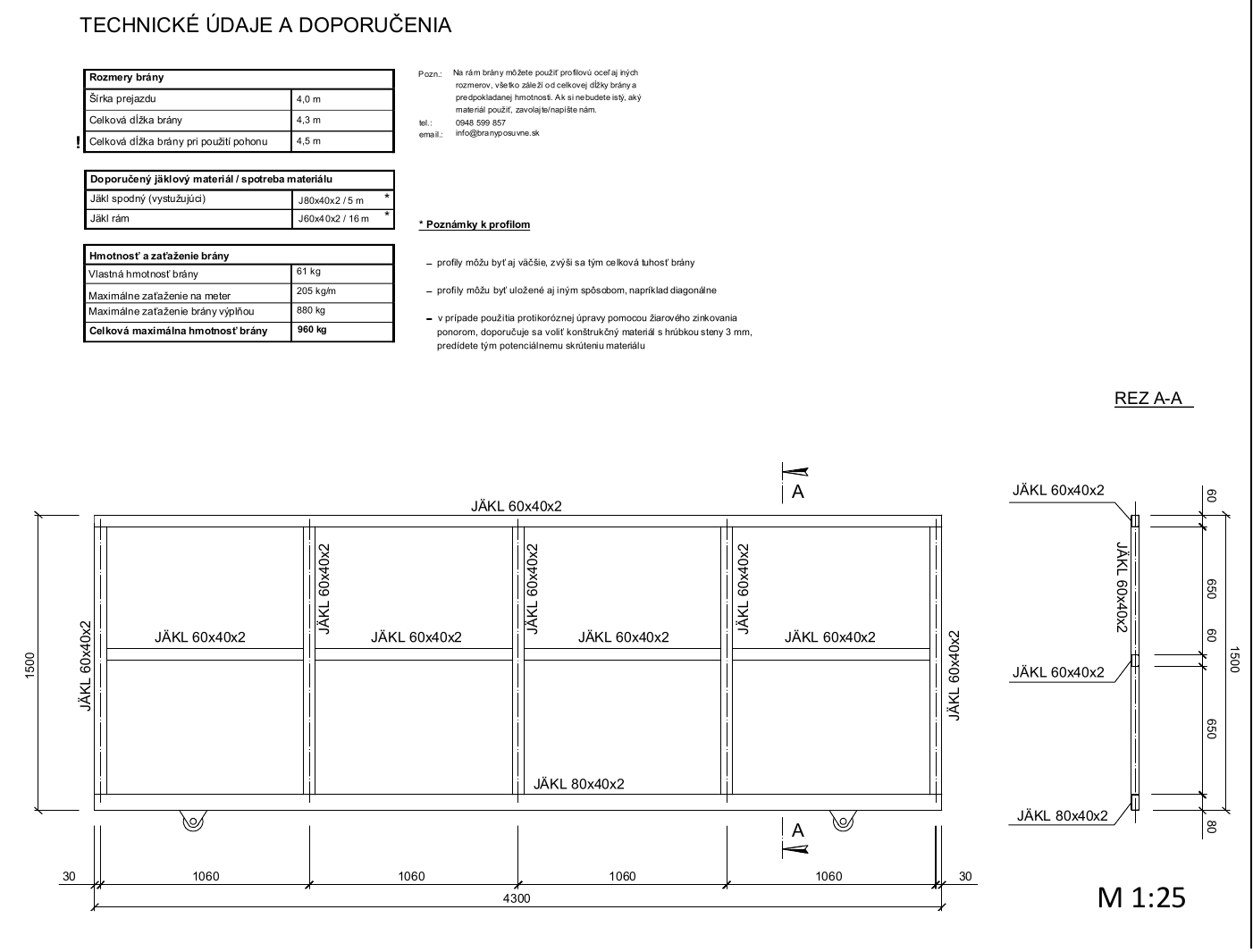

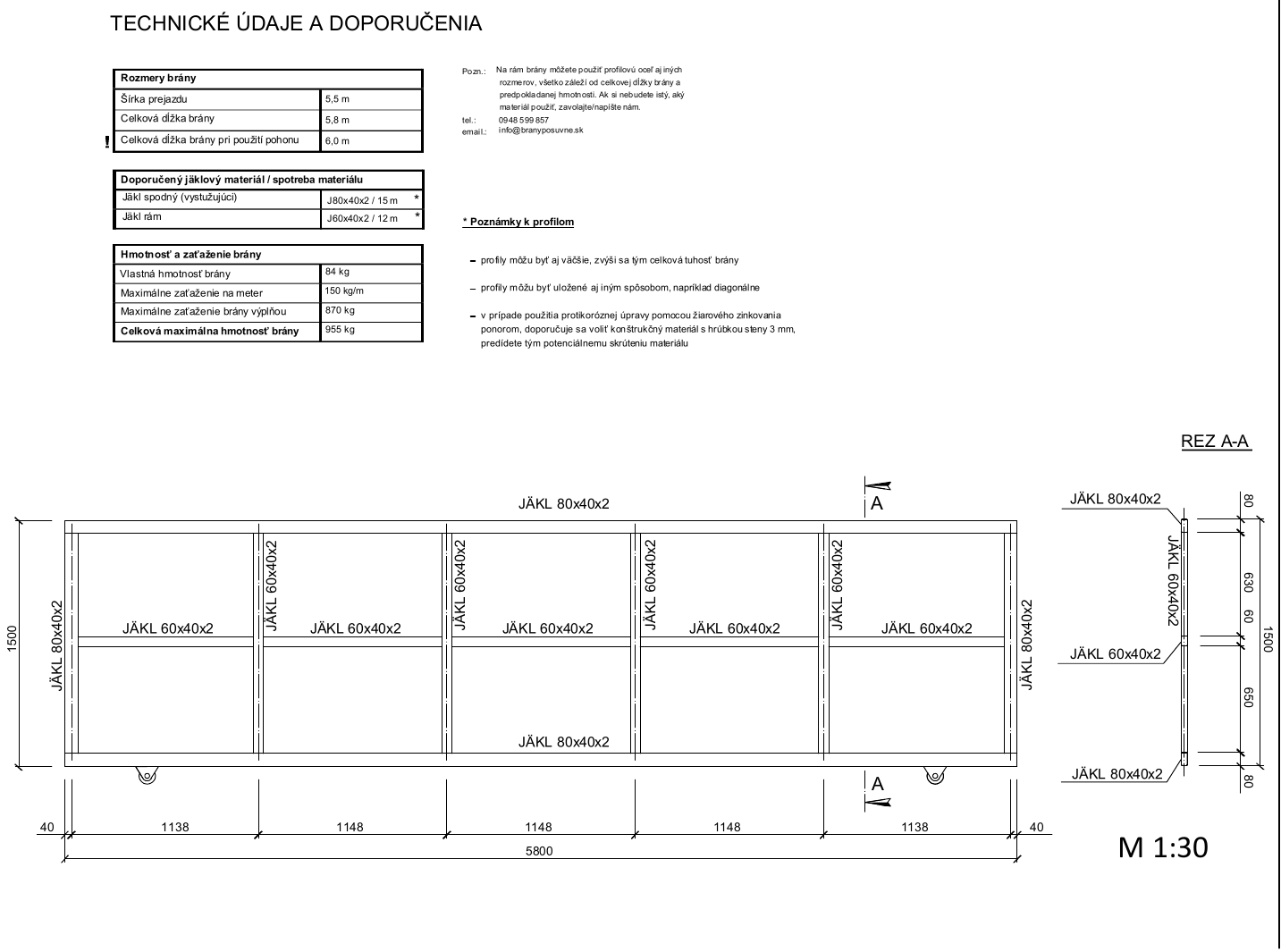

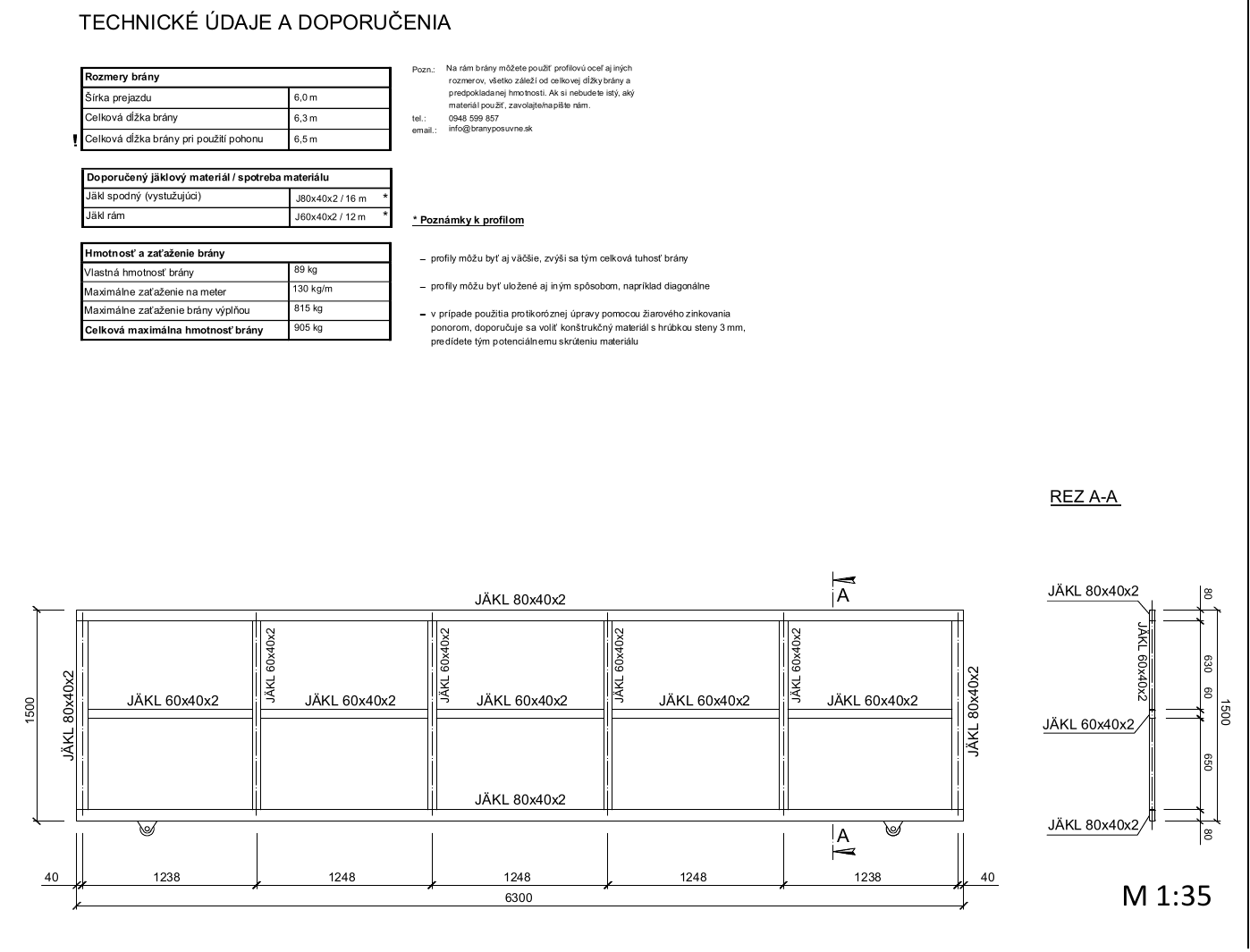

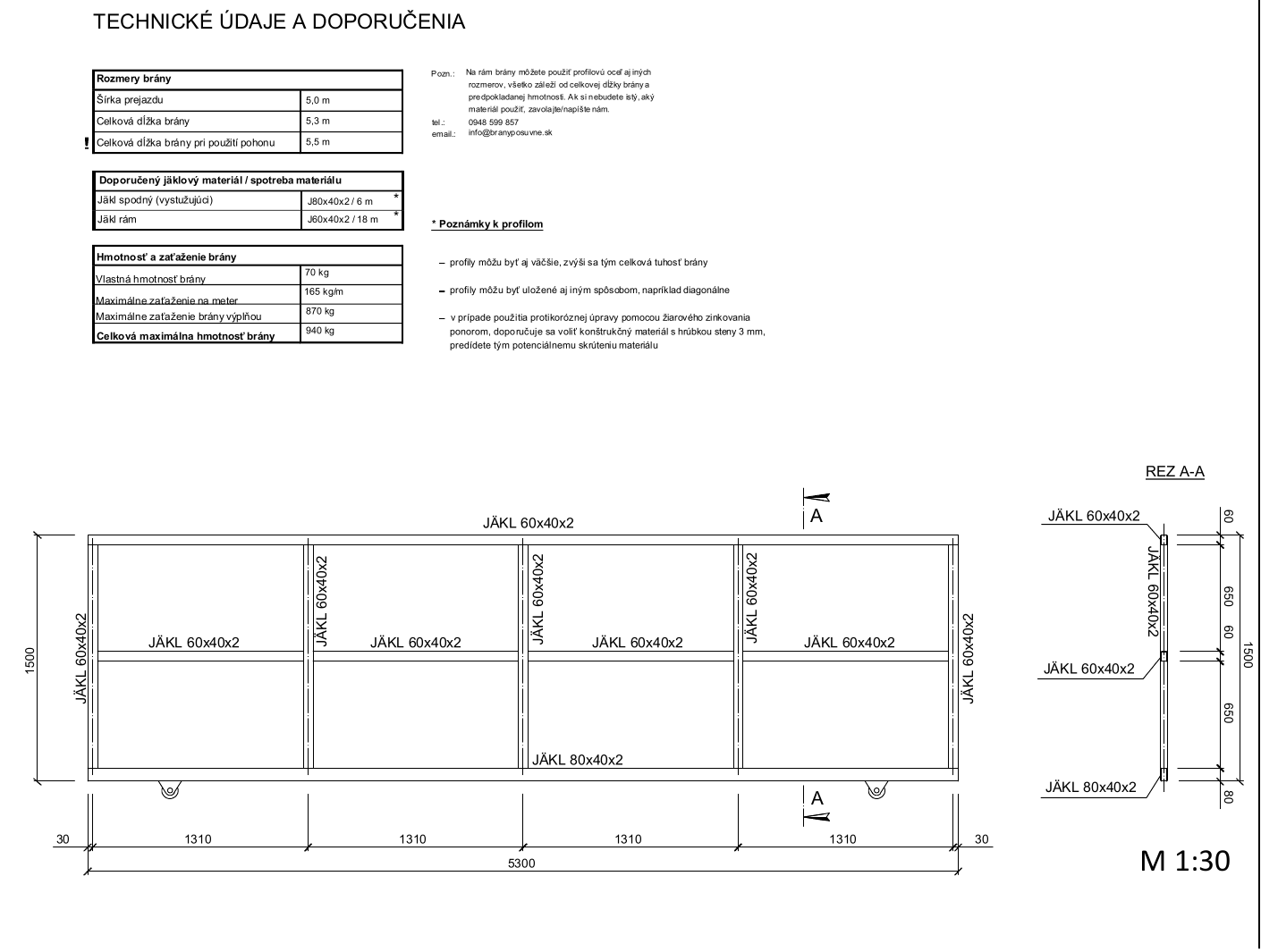

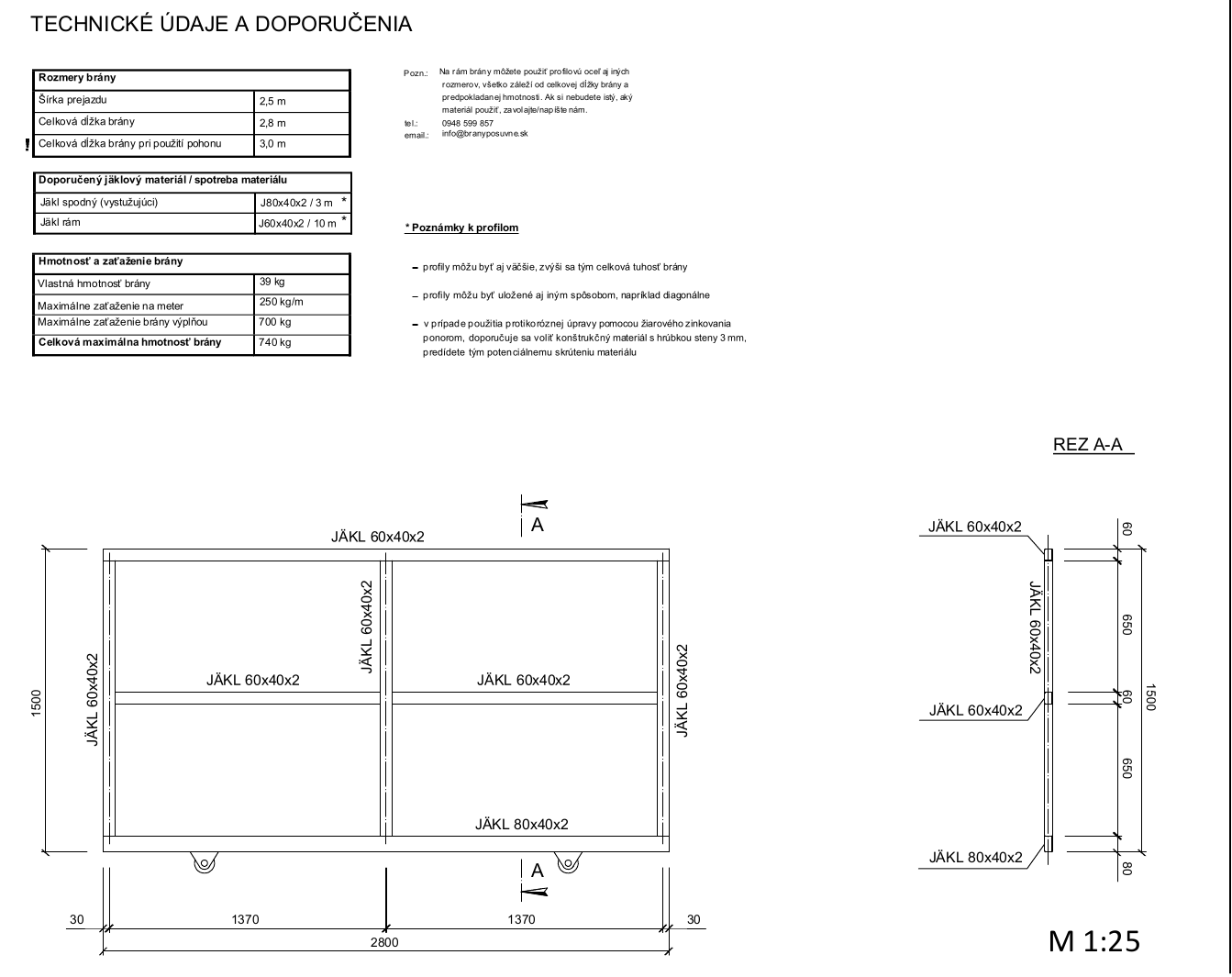

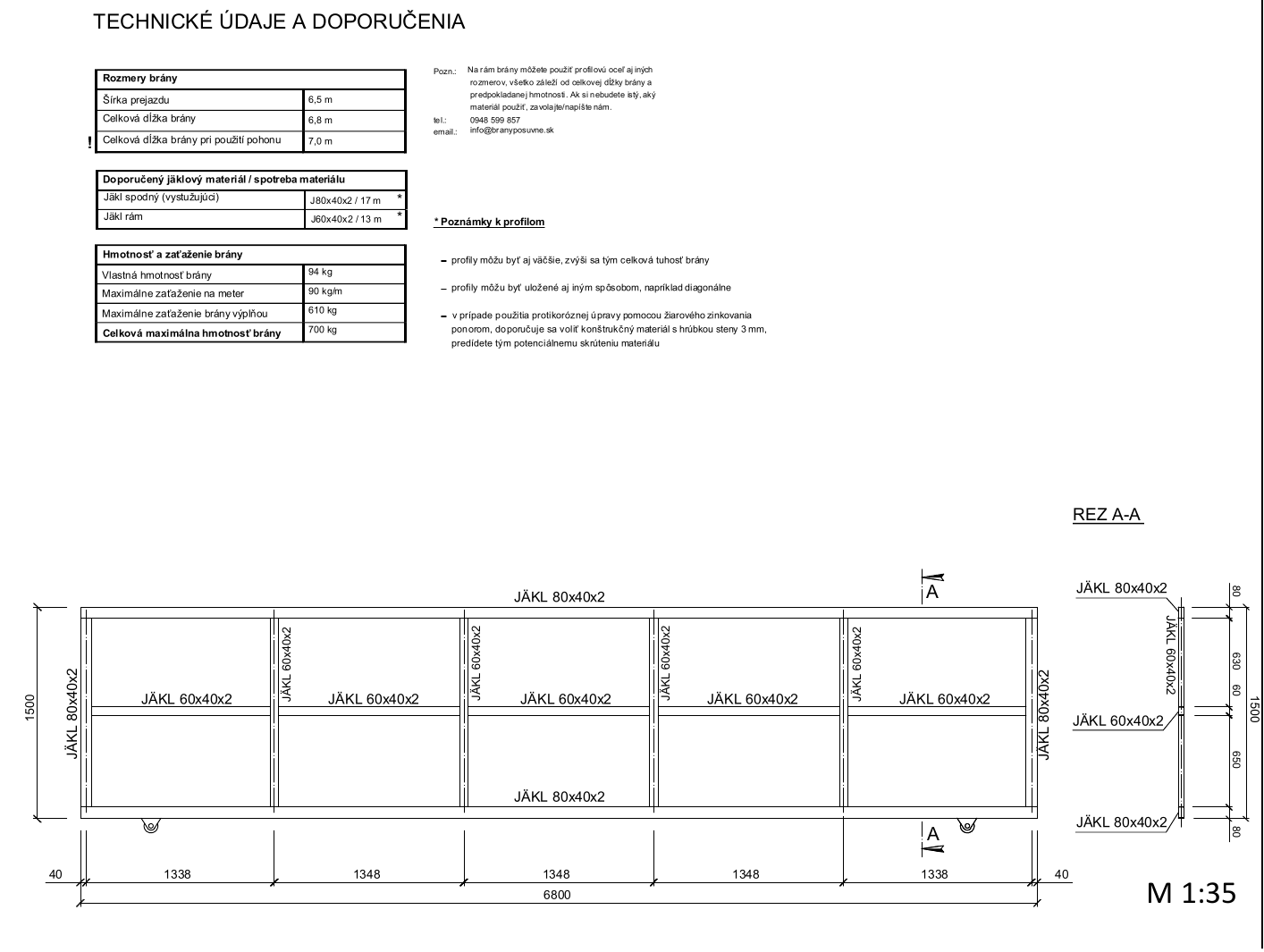

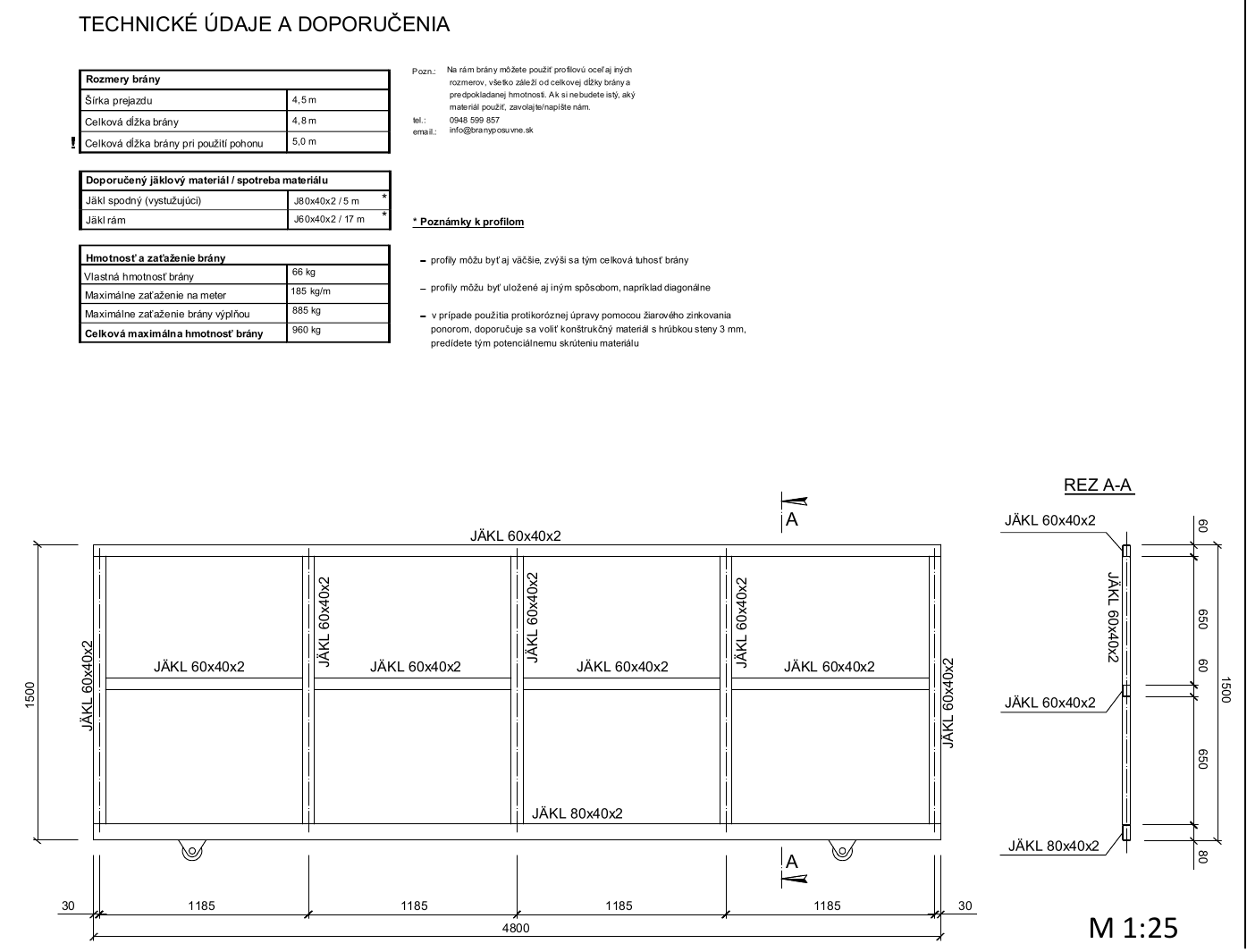

Ritningar för skjutgrindar på skena med en fri passagebredd på 2,5–6,5 m

Klicka på bilden för att öppna ritningen. Grundmått, profiler och vikter anges även i texten nedan.

De angivna värdena är inte en universell bärförmåga för alla grindar med samma passagebredd.
