Reservdelar till NICE Robus RBS600-drivsystem

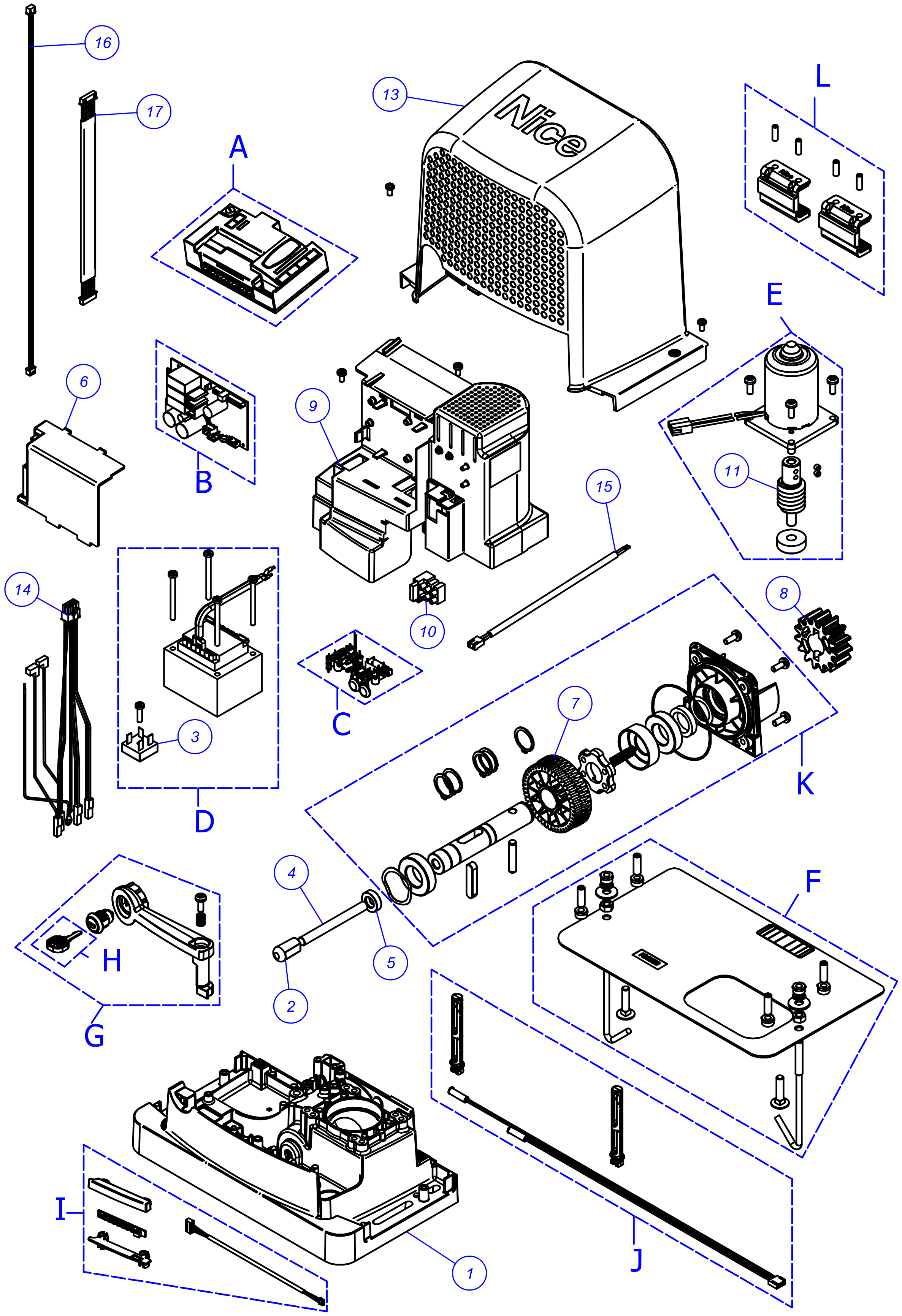

Beteckning på ritningen	Reservdelskod	Beskrivning av delen
A	SPMCU1	Styrenhet MCU1
	SPMCU1R30	Styrenhet MCU1R30
B	SPTB710C	Motorstyrenhet – effektdel
C	SPTB733B	Elektronikkort för låg energiförbrukning
D	SPEG308A00	Transformatoruppsättning
E	SPMTG11700	Elmotor
F	SPRO600A	Monteringsplatta
G	SPREG03500	Frikopplingsspakssats
H	CH0062001, CH0062002, CH0062003, CH0062004, CH0062005, CH0062006, CH0062007, CH0062008, CH0062009, CH0062010	Frikopplingsnyckel
H.1	SP10CH	Sats med frikopplingsnycklar
I	SPEG135A00	Statuslampesats
J	SPLSM05400	Sats med induktiva gränslägesbrytare
K	SPAMG603A00	Växellådssats
L	SPGSP07800	Magnetiska ändstopp
1	PD2128A3004	CB1-drivenhetens stomme (bas)
2	PD2298A0000	Frikoppling
3	DPONTE-B.2830	Likriktare
4	PD2189A0001	Frikopplingsstift
5	GOR-L.5501	Oljetätning
6	PD2183A0002	Kåpa till motorstyrenhetens effektdel
7	PD2136A0001	Växelhjul
8	PD0710A0000	Kuggdrev för kuggstångsdrift
9	PD2125A0002	Invändig skiljevägg
10	PFM-B.2213	Anslutningsplint för matningskablar med hållare för nätsäkring
11	PD2187A0002	Snäckskruv
13	PD2123B0002	Drivkåpa
14	CA0364C00	Motorströmförsörjning och radiobrygga CB1
15	CA0381C01	Strömförsörjning till elektronikkort för låg energiförbrukning
16	CA0370A00	Elanslutning med 3 ledare, 150 mm
17	CA0368A01	Enpolig elanslutning med 8 ledare, 280 mm
