Bärförmåga för löphjul

Hjulen i vårt sortiment har mekaniskt dammskydd på båda sidor. IBFM-hjulen uppfyller standarden UNI EN 13241-1 och är därmed CE-certifierade. De uppfyller även kraven i bilaga VII till direktiv 2006/42/CE (maskindirektivet för delvis fullbordade maskiner).

Produkternas belastningskapacitet och hållbarhet beräknas för hjul som skruvas fast eller svetsas fast och underhålls med hänsyn till användning och omgivande miljöförhållanden.

Belastningskapaciteten för V-formade hjul är densamma som belastningskapaciteten för U-formade hjul.

I följande tabell hittar du belastningskapaciteten för alla U-formade hjul. Om du väljer V-formade hjul, hittar du en tabell med belastningskapaciteten i beskrivningen av det aktuella hjulet.

Belastningskapacitet för ett enskilt hjul till skjutgrind Belastningskapacitet för hjul med konsol Belastningskapacitet för skruvmonterat hjul
Belastningskapacitet för enskilda hjul Belastningskapacitet för hjul med konsol Belastningskapacitet för infällda hjul

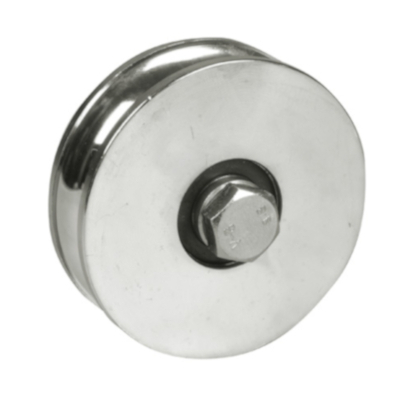

Enkelt hjul

Hjul med ett lager

Belastningskapacitet för 2 hjul Diameter För skena U-formad kod
150 kg 50 16 KLB-KS16-U050
200 kg 60

16

 KLB-KS16-U060
200 kg

20

 KLB-KS20-U060
300 kg 80 16 KLB-KS16-U080
300 kg 80 20 KLB-KS20-U080-INOX
300 kg 80 20 KLB-KS20-UO80-N
400 kg 100 16 KLB-KS16-U100
400 kg 120 20 KLB-KS20-U120
 500 kg 80 20 KLB-KS20-U080
1300 kg 200 20 KLB-KS20-U200


Hjul med två lager

Belastningskapacitet för 2 hjul Diameter För skena Kod
1 200 kg 160  20  KLB-KS-V160-2
1 300 kg 200 20 KLB-KS20-U200
1 800 kg 160 20  KLB-KD20-U160

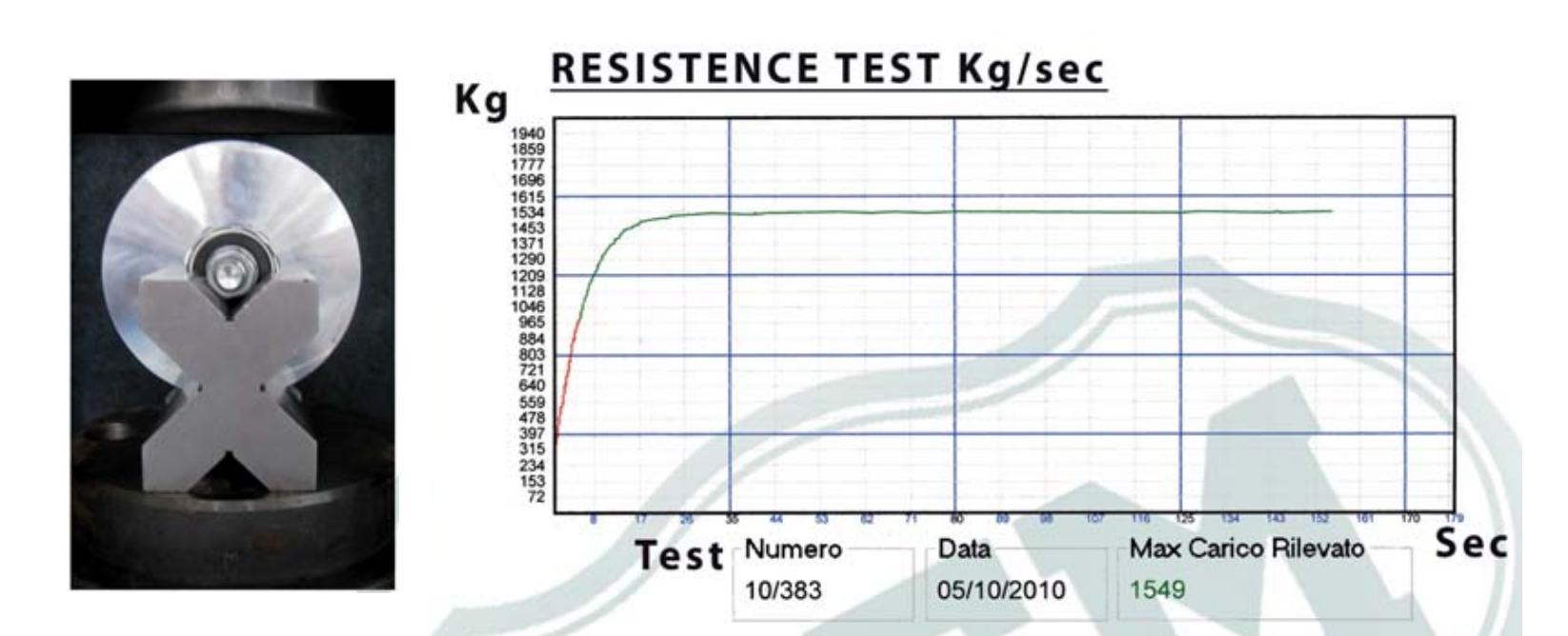

IBFM belastningskapacitet, enskilt hjul

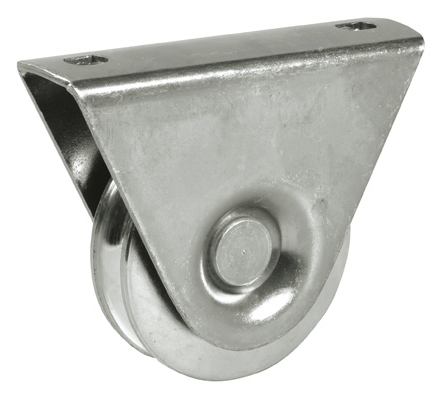

Hjul med konsol

Belastningskapacitet för 2 hjul Diameter För skena Kod
120 kg 50 16 KLB-KK16-U050
150 kg 60  16  KLB-KK16-U060
150 kg 60 16 KLB-KK16-U060N-INOX
200 kg 80 16 KLB-KK16-U080N-INOX
200 kg 80 20 KLB-KK20-U080N-INOX
300 kg
80		 16 KLB-KK16-U080
300 kg 60 16 KLB-KK16-U060-INOX
300 kg 90  16  KLB-KK16-U090
350 kg
100		  16  KLB-KK16-U100
400 kg 80 20 KLB-KK20-U080
400 kg 80 16 KLB-KK16-U080-INOX
460 kg 100 20 KLB-KK20-U100

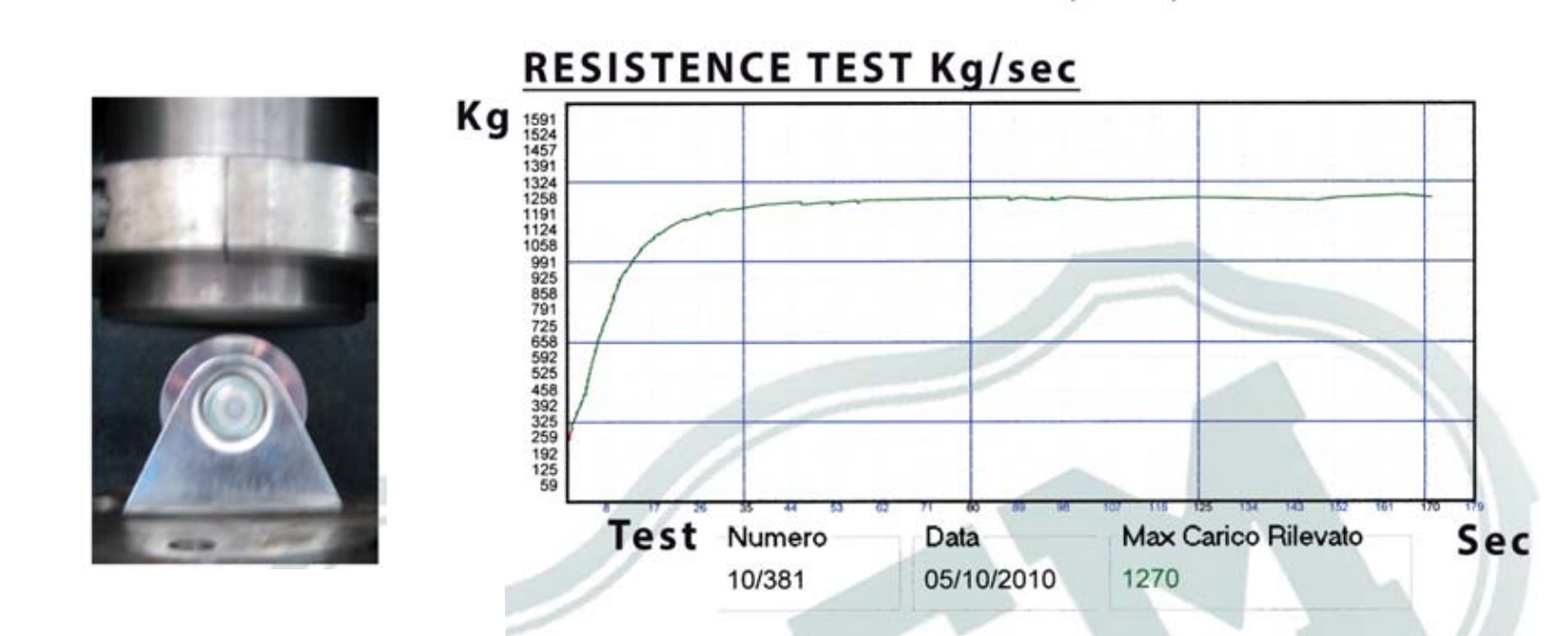

IBFM bärförmåga för hjul med konsol

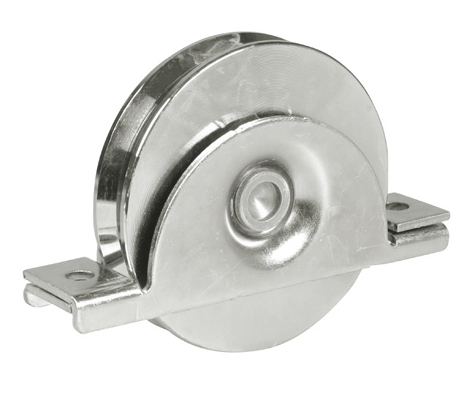

Infällt hjul för skruvmontering eller svetsning

Hjul för svetsning har KZ i produktkoden, medan hjul för skruvmontering har KO i produktkoden.

Bärförmåga för 2 hjul Diameter För skena Kod
120 kg 50 16 KLB-KO16-U050
150 kg 60 16 KLB-KO16-U060
150 kg 60 16 KLB-KZ16-U060
150 kg 60 16 KLB-KO16-U060N-INOX
200 kg 80 16 KLB-KO16-U080-INOX
200 kg 80 16 KLB-KO16-U080N-INOX
250 kg 80  16  KLB-KO16-U080
250 kg 90  16  KLB-KO16-U090
 250 kg  80 20 KLB-KO20-U080
250 kg 80 20 KLB-KO20-U080-INOX
250 kg 80 20 KLB-KO20-U080-N
300 kg 100  16  KLB-KO16-U100
300 kg 80 16 KLB-KZ16-U080
300 kg 90 16 KLB-KZ16-U090
 300 kg 100 20 KLB-KO20-U100
300 kg 100 20 KLB-KO20-U100-INOX
350 kg 100 16 KLB-KZ16-U100
 600 kg 140 20 KLB-KO20-U140

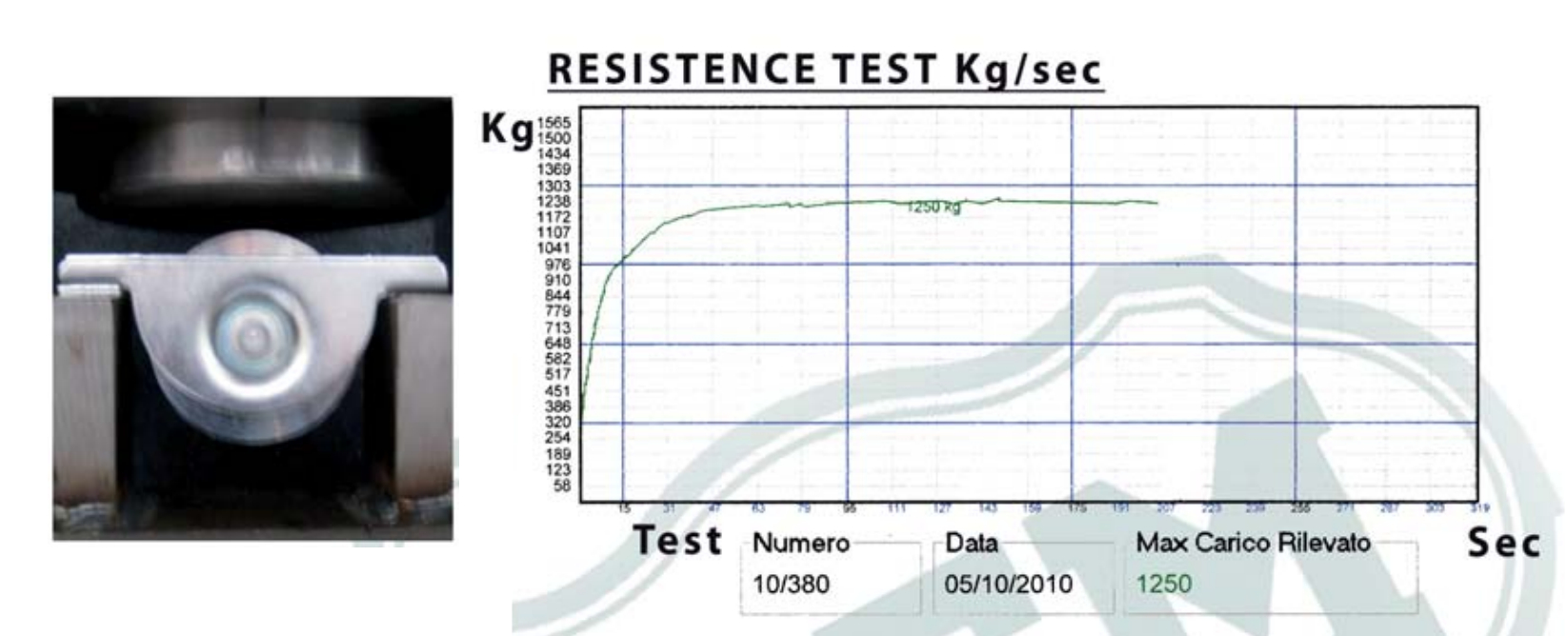

IBFM bärförmåga för infällt hjul för skruvmontering

I vårt sortiment hittar du även H-formade hjul:

Bärförmåga för 2 hjul Diameter Kod
80 kg 50 KLB-KS-H050
100 kg 60 KLB-KS-H060
200 kg 80 KLB-KS-H080
200 kg 60 KLB-KS-S060
300 kg 80 KLB-KS-S080
400 kg 100 KLB-KS-S100
